Компьютерная диагностика двигателей автомобилей газ 3110 и газ 31105

Случай третий

Вы решили помыть свое авто. Выгнали его на лужайку и помыли, не открывая капота. Завели и обнаружили, что двигатель «троит». Как же так, ведь его вы не мыли!

Все очень просто. У «Волги» в месте посадки задней части капота на резиновое уплотнение зачастую имеются неплотности, и вода при мойке попадает прямо на электромагнитную форсунку четвертого цилиндра.

Во всех случаях попадания воды на контакты, соединения, приборы надо сушить, проветривать, применять современные вытеснители влаги и, естественно, капитально устранить все возможные попадания влаги на электросистему. Устраивать генеральную мойку двигателя и подкапотного пространства тоже надо умеючи. Лучше посоветоваться на СТО.

И последнее, что надо знать владельцам «406-го». Этот двигатель требователен к качеству свечей зажигания. Избегайте покупать так называемые «импортные» на рынках, в подворотнях, как бы ни была соблазнительна цена и упаковка. Если нет средств, чтобы купить импортные свечи у настоящих дилеров, купите лучше отечественные. А перед установкой на двигатель проверьте все на работу под давлением на СТО.

Подключение оборудования для диагностики

Отметим что программы, которые мы описываем, подходят для совместного использования с любым адаптером с К-линией.

Вас, наверное, интересует вопрос, какой нужен компьютер для диагностики. Лучшим вариантом будет ноутбук. Основные требования к нему – наличие разъема USB и операционная система Windows. Программное обеспечение не требовательное к ресурсам и для работы можно использовать даже нетбук.

Преимущества от использования ноутбука – мобильность, возможность оперативной диагностики даже во время движения.

Первое что необходимо сделать – это подключить адаптер к компьютеру. Дальше необходимо установить драйвера для корректной работы диагностического адаптера и выполнить некоторые настройки.

Где взять драйвер? Обычно он есть на диске, который вы получите в комплекте со сканером, да и в интернет его найти не составит труда.

Настройку выполняем, используя следующий алгоритм:

1. Наводим курсор на иконку «мой компьютер» и нажимаем правую кнопу мыши, в меню выбираем пункт свойства. Открывается окно «свойства системы». Переходим на вкладку – «оборудование»;
2. В открывшемся окне выбираем «диспетчер устройств»;
3. В списке выбираем пункт “Порты (COM и LPT)”;
4. Если драйвер установился корректно, то мы увидим виртуальный COM-порт. Теперь ему необходимо присвоить номер;
5. Наводим курсор на порт и используем правую кнопку мыши, в меню выбираем «свойства»;
6. В окне переходим на вкладку “Параметры порта” и жмем кнопку «дополнительно»;
7. В новом окне назначаем номер порта, для нашего устройства необходимо выбрать порт COM1.
8. Сохраняем настройку – жмем кнопу «ОК».

Следующий этап подключение адаптера к сервисному разъему автомобиля.

Двигатель Chrysler

Двигатель «Крайсер» с 2006 года применялся не только на «Волге», также им комплектовалась и «Газель». Если на ГАЗ 31105 и ГАЗ 3102 мотор устанавливался с 2006 по 2009 год, то «Газели» с Chrysler выпускались до 2010 года.

Готовый к установке на волгу 31105 двигатель Chrysler

дизельный Cummins ISFлегковой автомашине «Волга Сайбер»

Технические характеристики Chrysler 2.4 L:

• Тип двигателя – DOHC, 16-клапанный (4 клапана на цилиндр), бензиновый;
• Топливная система – инжектор (распределенный впрыск);
• Количество цилиндров – 4;
• Мощность – 137 л. c. (101 кВт);
• Применяемое топливо – бензин Аи-92 или Аи-95;
• Соответствие классу экологии – Евро-3;
• Компрессия в цилиндрах (степень сжатия) – 9,47;
• Диаметр цилиндров – 87,5 мм;
• Ход поршня – 101 мм;
• Охлаждение мотора – жидкостное;
• Заводская маркировка – EDZ;
• Объем – 2,429 л;
• Расположение на ГАЗ 31105 – продольное.

Под капотом 31105 мотор разместился как родной.
Он имел почти те же самые габариты, что и ЗМЗ 406, мало чем от заволжского мотора отличался и по объему цилиндров. В американском ДВС чугунный блок цилиндров и алюминиевая головка блока, в ГБЦ размещаются два распределительных вала, газораспределительный механизм имеет ременную передачу. Для более устойчивой работы в двигателе имеются два балансирных вала, которые приводятся в движение с помощью цепного привода от коленчатого вала.

Обслуживание

Мотор Chrysler 2.4 L для Сайбер не отличается капризностью – он прост в обслуживании. Замену масла масляного фильтра следует производить через каждые 10 тыс. км пробега, воздушный фильтр рекомендуется менять через каждые 15 тыс. км. Интересная позиция «газовцев» – американцы советуют менять ремень ГРМ через 120-150 тыс. км пробега, ГАЗ настаивает на его замене через 75 тыс. км.

Ремень ГРМ на моторе Chrysler 2.4 L

В технических характеристиках указывается заправка сухого масляного картера – 5,3 литра. С учетом того, что при сливе масло в системе всегда немного остается, для замены его требуется 4,8 л. Охлаждающей жидкостью для мотора является тосол или антифриз, для радиатора на «Волге» 31105 необходимо 10 литров.

При техническом обслуживании, кроме замены масла и масляного фильтра, рекомендуется выполнять следующие виды работ:

• Проверять уровень охлаждающей жидкости в системе охлаждения двигателем;
• Замерять компрессию в цилиндрах;
• Осматривать ДВС с целью выявления течи масла;
• Производить осмотр свечей, предварительно сняв их;
• Выполнять компьютерную диагностику ЭСУД;
• Проверять давление масла механическим манометром.

Диагностика двигателя ГАЗ

Как и модели всех других двигателей, моторы ЗМЗ можно диагностировать с помощью персональных компьютеров (стационарных ПК, ноутбуков), специальных автомобильных сканеров. В отличие от ПК, сканеры более мобильны и компактны, с ними можно работать даже в полевых условиях.

Автосканеры могут быть универсальными, работающими одновременно со многими моделями автомобилей, но, как правило, функциональные возможности таких приборов несколько ограничены. К наиболее популярным компактным диагностическим приборам можно отнести автосканеры моделей:

• ДСТ;
• Аскан;
• Сканматик;
• АвтоАс.

С помощью диагностического компьютерного оборудования при диагностике двигателя ГАЗ выявляются различные ошибки, возникающие в ЭСУД. Каждой ошибке присваивается свой код, например, если на экране сканера (компьютера) высвечиваются цифры 054, они означают неисправность датчика распределительного вала.

Если диагностический прибор обнаружил ошибку какого-то датчика, вовсе не обязательно, что именно в датчике заключается неисправность. В рассматриваемом выше примере с датчиком распредвала причиной возникшей ошибки может быть:

• плохой контакт штекера (разъема);
• оборванные провода;
• замыкание в проводке;
• неисправность в блоке управления.

Кроме ошибок с помощью диагностики проверяются различные параметры работы двигателя:

• температура тосола (антифриза) в системе охлаждения;
• общее напряжение сети;
• расход топлива в разных режимах (отдельно по каждой форсунке);
• угол опережения зажигания.

Есть также ряд других параметров, по которым можно определить работоспособность и состояние двигателя.

Переоборудование новой Волги

Кроме установки под капот машины нового силового агрегата вместо привычного 406-го движка, внутреннее и внешнее оформление Волги также не остались без изменений:

• Решетка радиатора обзавелась оригинальным рисунком.
• Фары ближнего и дальнего освещения, изготовлены в виде капель.
• Появление пластиковых подкрылков.
• Капот, крылья и бампер получили новые очертания вследствие дизайнерских преобразований.
• Противотуманные фары современной конструкции.
• Накладки, украшенные хромированным покрытием.
• Дизайнерские вставки, изготовленные из пластика черного цвета.
• Новое расположение багажника стало более удобным для размещения грузов и багажа.
• Современный дизайн и форма дверных ручек и замков, позволяющие закрывать дверцы надежно и без привычного шум

Некоторые изменения коснулись и салона автомобиля, которые превратили «Волгу» в более комфортабельное и уютное авто:

1. Установка руля новой модификации с добавочной функцией управления аудиосистемой.
2. Положение нового руля теперь можно изменять в зависимости от пожелания водителя.
3. Заменена обшивка салона в соответствии с базовой комплектацией Крайслера.
4. Изменениям подверглись также стиль и форма кресел и их спинок с подголовниками, что привело к большему комфорту для водителя и пассажиров.

Ремонт двигателя

На первый взгляд кажется, что ремонт двигателя – это очень сложный процесс и выполнить его самостоятельно не под силу. Тем более двигатель иностранного производства от компании «Крайслер». На самом деле, для осуществления ремонта вам потребуется помощь только в том случае, если вы будете его снимать полностью, например, для замены вкладышей или поршня. Звать помощника придётся для того, чтобы вытащить его из-под капота. Далее, следуя описаниям этого руководства, можно производить работы самостоятельно.

Для снятия мотора требуется разобрать практически всё подкапотное пространство.

• слить и снять мешающие патрубки системы охлаждения;
• снять катушку зажигания;
• снять трубку ГУРа;
• снять несколько датчиков, которые препятствуют разбору двигателя.

Выполнив необходимые работы по ремонту мотора, как очень часто случается, остаются лишние детали. Для того чтобы избежать подобной ситуации, рекомендуется заниматься делом не торопясь и раскладывая детали от одного механизма в одну сторону, другого – в другую. К тому же в случае какого-либо вопроса, всегда можно посмотреть в мануале о соответствии данной детали этому механизму.

Даже такую сложную процедуру как регулировка клапанов двигателя внутреннего сгорания вы сможете выполнить самостоятельно. Только для этого потребуется приобрести специальный прибор для регулировки. Ну а для замены колец, поршней, прокладки, вкладышей или коленчатого вала не нужно дополнительного оборудования.

Особенности модификации

Конструкторы учли слабые места предшественницы – ГАЗ 3102, и оснастили новую модель:

1. Корректором фар с электроприводом;
2. Подогревом форсунок омывателей лобового стекла;
3. Двухрежимным обогревом заднего стекла.

Это потребовало изменений электропроводки, в результате чего ее дооснастили дополнительными жгутами и разъемами.

Однако, более серьезные преобразования коснулись использования бесконтактного зажигания, в результате чего:

1. Подкапотная схема проводки ГАЗ 3110 была основательно переделана;
2. Использование более мощных импульсов в электросети заставило конструкторов изменить контакты большинства электронных приборов (см. также схему электропроводки УАЗ 31512).

Карбюраторный двигатель

На момент выпуска ГАЗ 3110 у автопроизводителя был только один силовой агрегат, способный обеспечить автомобилю приемлемые скоростные характеристики. Это ЗМЗ-402 объемом в 2,4 л.

Он имел некоторые отличия:

1. Модификация ЗМЗ-402.10 была рассчитана на работу на бензине с октановым числом 92;
2. Вариант для такси и для семейства Газель был рассчитан на бензин с октановым числом 76.

Инжекторный вариант

Рядный бензиновый двигатель объемом 2,3л с управляемым впрыском топлива ЗМЗ-406.2 считался более прогрессивным (см. также схему электропроводки Нива 21213).

Для улучшения его характеристик, на автомобиль устанавливалась электронная система зажигания, которая имела немало новинок для отечественного автопрома:

1. Электронный блок управления (ЭБУ) с возможностью вывода кодов ошибок;
2. Две катушки зажигания;
3. Электронный коммутатор.

Несмотря на то, что все комплектующие были импортными, автопроизводитель смог освоить выпуск моторов, использовавших разные типы бензина:

1. Двигатель со впрыском топлива работал на бензине с октановым числом 92;
2. Карбюраторная версия мотора могла работать как на 76-м бензине (версия 406.1), так и на 92-м (версия 406.3)

Позже автопроизводитель неоднократно менял поставщиков электронных блоков, в результате чего проводка ГАЗ 3110 на инжектор имела отличия, связанные с комплектацией ЭБУ различными моделями:

1. МИКАС 5.4;
2. СОАТЭ;
3. ИТЭЛМА VS 5.6;
4. МИКАС-7.1.

Первая группа

Определяет принадлежность двигателя «4062.10» к современному направлению в двигателестроении — распределенному впрыску топлива с электронным управлением. Это микропроцессорный блок управления (БУ), электромагнитные форсунки, многочисленные активные датчики, реле, электробензонасос и другие.С момента поворота ключа зажигания водителю остается только считывать информацию по приборам.

Микропроцессорная система управления работой двигателя сегодня довольно отработана и надежна. В практике работы нашей станции были 2-3 случая, когда автомобиль приезжал на «лямке» — отказал БУ или бензонасос. Автомобилей, укомплектованных «402-м» двигателем, с отказавшим в работе транзисторным коммутатором было значительно больше.

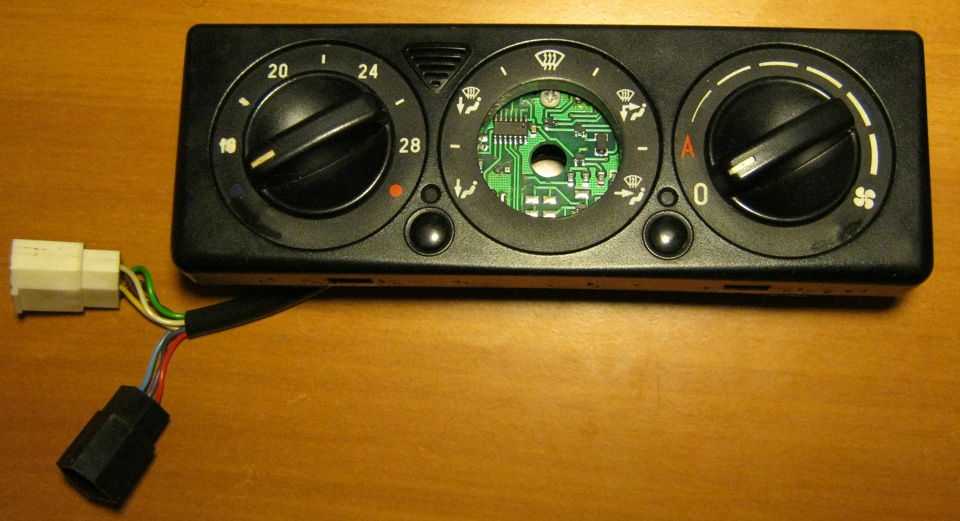

Неисправность переключателя скоростей обдува

Наверняка многим владельцам автомобилей ГАЗ 31105 знакома проблема, когда выходит из строя переключатель скоростей вентилятора системы обдува в составе отопителя.

И главная неприятность заключается в том, что отдельно его купить невозможно. В продаже подобный элемент не встречается. То есть нужно тратить значительно больше денег, и покупать новый блок управления печкой. Ситуация странная, но искать выход из неё нужно, если не хотите расстаться с внушительной суммой из своего бюджета.

Решение было найдено. Причём оно довольно необычное, но крайне эффективное. А самое главное, что требует минимальных финансовых затрат.

Суть заключается в том, что в составе блока управления на Волге 31105 используется переключатель, аналогичный переключателю температуры на автомобилях ВАЗ 2110, и всех его модификациях.

Переключатель доступен в продаже, стоит значительно меньше принадлежащего Волге. Плюс ещё одна интересная особенность: на переключении температуры в Волге стоит такой же элемент управления.

В действительности речь идёт об обычном переменном резисторе, который можно снять или купить с ВАЗа, и припаять на свою Волгу. Также автоумельцы отмечают, что с таким же успехом применяться переключать от Приоры.

Замена резистора на блоке управления печкой

Оголённые и повреждённые провода, разорванные тросики, механические поломки кнопок, крутилок или переключателей. Всё это возможно в случае с блоком управления отопителем на автомобилях ГАЗ 31105. Некоторые неисправности устраняются путём ремонта, изоляции и даже склейки пластиковых компонентов. В других случаях меняют элементы блока, а порой даже устанавливают новую плату.

Если вы точно уверены в поломке блока печки, и при этом не хотите тратить время на ремонт, но готовы потратить деньги, просто купите новое управление отопителем для модели ГАЗ 31105 в сборе, и установите его на место старого. На этом все проблемы точно будут решены.

Печка на Волге 31105 откровенно неплохая. Да, она имеет свои недостатки и заводские недоработки. Но это неотъемлемая часть любого автомобиля, начиная от самых бюджетных, заканчивая элитными иномарками. ГАЗ 31105 выигрывает в том, что здесь можно проводить модернизацию, доработку и заниматься ремонтными работами, не вкладывая большие деньги, получая отличный результата.

Ремонт системы отопления и охлаждения автомобиля

Наступили холодные дождливые осенние дни, а система отопителя вашего автомобиля ГАЗ-31105 еле дует и годится только для того, чтобы не запотевали стёкла? Ну а что говорить об эксплуатации авто с наступлением морозов. Ничего страшного в этом нет. Нужно просто свободное время, «прямые» руки и руководство по ремонту вашего автомобиля.

Разобраться в конструкции системы и принципе работы печки не так уж и сложно. Стоит начать искать причину неисправности, и, вполне возможно, просто найдётся перегоревший предохранитель, поменяв который вы восстановите правильную работу печки и вернёте тепло в свой автомобиль.

Выбираем адаптер для диагностики ГАЗ 31 105

Прежде чем выбрать и купить адаптер необходимо определиться, для каких целей он вам нужен, есть ли необходимость диагностики других автомобилей или «Волга» ваше единственное транспортное средство, какие работы вы планируете выполнять. От ответа на эти вопросы будет зависеть оправданный выбор, и вы сможете сэкономить средства на приобретение подходящего оборудования.

Современный рынок предлагает самые разнообразные средства для диагностики. Это может быть достаточно примитивны прибор с раздельными соединительными проводами, или сложный диагностический комплекс с массой разъемов и возможностью прямой диагностики датчиков. Но это оборудование для тех, кто профессионально занимается ремонтом.

Нас интересует вариант, который станет «золотой серединой» –

не дорогой, но при этом функциональный. Для диагностики ГАЗ 31 105 оптимальный вариант – адаптер VAG-COM 409.1. У этого адаптера есть и другие названия – KKL-USB, KKL 409.1. Независимо от маркировки – это один и тот же сканер.

Почему именно этот адаптер? По нескольким причинам:

• Этот адаптер очень распространенный;
• Поддерживает большое количество автомобилей
• Для него есть большое количество программного обеспечения, в том числе и бесплатного;
• Стоимость этого устройства небольшая – доступная любому автолюбителю.

Важно и то, что этот сканер поддерживает обмен данных по К-линии, что обеспечивает полноценное согласование ЭБУ Волги и компьютера

Если вы обратили внимание – на адаптере VAG-COM 409 установлен разъем не такой как на вашем автомобиле. Адаптер предназначен для подключения к стандартному разъему автомобилей группы VAG – OBD2

Проблему подключения можно решить очень просто – купить Переходник ГАЗ (Газель, Соболь, Волга, УАЗ) 12 pin на 16 pin OBD 2.

У вас теперь есть набор оборудования для подключения ПК к системе диагностики автомобиля. Остается выбрать программное обеспечение.

Случайвторой

Лето. Вечером, возвращаясь домой, вы попали под теплый грибной дождь. Поставили автомобиль в гараж, при этом заметили на коврике переднего пассажира лужицу воды. Подумаешь! И старая «Волга» текла в краешек переднего стекла. Это как родимое пятно…

А утром ваша новенькая «Волга» заводится и глохнет, заводится и глохнет… Откуда вам знать, что именно под перчаточным ящиком расположен самый главный электронный «мозг» вашего автомобиля и он попал под душ.

Запомните.

Любая электроника не любит влаги, сырости. Она как бы сходит с ума, дает рассогласованные команды.

Мы провели замеры у такого «промокшего» БУ, он передавал сигналы двигателю в расчете на температуру окружающего воздуха -12оС, когда на улице было +20оС. Вот он и глох от такого прогноза погоды!

Варианты замены

Кроме предусмотренного заводской комплектацией калужского датчика 19.3828, можно установить на 406-й двигатель «Волги» ГАЗ-3110 детали других производителей. Автолюбители различают их не по цифрам маркировки, а по цвету пластмассы на клеммном разъеме, поскольку разные заводы используют отличающиеся цвета. Так штатный калужский 19.3828 имеет хвостовик черного цвета. Кроме него встречаются фирменные изделия Bosch, а также:

• РИКОР 40.5226 с розовым хвостовиком, выпускает Арзамасский завод;
• FENOX 19.3828000 белорусского производства (г. Минск);
• LUZAR LS 0306 406-3851010 (Луганский завод авторадиаторов).

Отзывы владельцев на форумах показывают, что качество поставляемых в запчасти деталей крайне нестабильно. Два одинаковых датчика от одного производителя могут при замере демонстрировать совершенно разные характеристики.
