Передний мост уаз патриот устройство ремонт

Конструктивные характеристики

Задняя подвеска на автомобиле УАЗ Патриот выполнена из двух амортизаторов и двух рессор (по 3 листа каждая). Данные элементы позволяют обеспечивать сглаживание вибраций кузова во время движения автомобиля по неровной дороге и т.п. Именно благодаря амортизаторам осуществляется максимальное гашение колебаний кузова. Амортизаторы представляют собой два цилиндрических элемента, функционирование которых основано на гидравлическом принципе.

К балке заднего моста внедорожника УАЗ Патриот крепятся листовые рессоры, которые служат для того, чтобы распределять нагрузку рамы на ходовую часть. Если амортизатор сглаживает все колебательные движения кузова, то рессора компенсирует эти колебания, которые возникают от наличия дефектов дорожного полотна.

Крепятся рессоры к балке моста с помощью стремянок, передние части фиксируются неподвижно к раме автомобиля посредством резиновых втулок, а задние наконечники представлены в виде серег с резиновыми втулками. Такая конструкция задней подвески позволяет обеспечивать сглаживания при преодолении препятствий по пересеченной местности.

https://youtube.com/watch?v=7VWloVqgGhk

Конструктивная схема задней подвески изображена на фото ниже, в которой представлены рессоры, амортизаторы и основные элементы креплений. Стоит также отметить, что задняя подвеска представляет собой зависимую конструкцию. Это означает, что задние колеса соединены между собой жестко, поэтому перемещение одного из колес в поперечной плоскости вызывает перемещение и второго.

Почему в конструкции задней подвески внедорожника УАЗ Патриот установлены рессоры, а не пружины? Конечно же, пружинная подвеска намного лучше рессорной, так как она характеризуется своей мягкостью и длинноходностью. Но применяется пружинная подвеска на внедорожники с небольшой снаряженной массой. УАЗ Патриот имеет вес, который равняется более 2 тонн, поэтому для того, чтобы выдерживать такие нагрузки, применяется рессорная подвеска. Особенности рессорной подвески:

  • неприхотливость;
  • надежность;
  • прочность;
  • относительная дешевизна, так как они долговечны;
  • простота обслуживания;
  • возможность выдерживать большой вес.

Именно поэтому грузовики в конструкции задней и даже передней подвески оснащены рессорами. Хотя многие автовладельцы Патриота прибегают к такому действию, как монтаж дополнительно двух пружинных элементов. Это позволяет повысить эффективность подвески и распределить нагрузку между элементами поровну.

Но у рессорной подвески имеются и недостатки, в частности, к ним можно отнести ухудшение маневрирования, что особенно проявляется на больших скоростях. Рассмотрим коротко, что же собой представляет процесс демонтажа рессоры на внедорожнике УАЗ Патриот.

Подвеска с установленными дополнительно пружинами

Снятие рессоры

Снятие данных элементов происходит в случае, когда появляется скрип между пластин, что свидетельствует о необходимости проведения ремонтных работ, которые представляют собой установку специальных пластиковых или полиуретановых прокладок. Итак, процесс снятия данных изделий задней подвески внедорожника выглядит следующим образом:

  1. Для начала автомобиль устанавливается на смотровую яму, что необходимо для удобства проведения работ.
  2. Осуществляется отвинчивание гайки стремянок, после чего стремянки, а также подкладку и накладку нужно снять.
  3. Под мост нежно установить домкрат и осуществить вывешивание задней части до момента, пока рессора не будет полностью разгружена.
  4. Осуществляется вывинчивание болтов задних креплений изделия.
  5. После этого следует отвинтить гайку изделия в передней части автомобиля.
  6. Теперь можно демонтировать изделие из автомобиля, после чего следует разобрать серьгу со вставными шарнирами и заменить их.
  7. После проведения ремонтных работ, можно осуществить установку изделий в порядке обратном снятию.

На этом этапе можно подвести итог и отметить, что задняя подвеска внедорожника УАЗ Патриот предназначена для эксплуатации его в средних условиях бездорожья, то есть, он идеально подходит для поездки на охоту, рыбалку, пикник и т.п. Но если же вы планируете на данной модели российского авто преодолевать препятствия пожестче, то потребуется осуществить модернизацию не только задней подвески, но и всего автомобиля в целом. Но об этом вы можете узнать подробнее из материала о доработках.

Источник статьи: http://prohodimets.ru/xodovaya/zadnyaya-podveska-uaz-patriot.html

Регулировка подшипников главной передачи переднего моста УАЗ 31519

Отрегулируйте подшипники главной передачи в следующем порядке.

Рис. 6.7. Измерение монтажной высоты подшипника ведущей шестерни главной передачи: 1 – оправка; 2 – наружная обойма подшипника; 3 – подшипник

Установите кольцо в картер 16 (см.

Рис. 6.9. Расположение контакта на зубьях шестерен главной передачи: 1 – правильное расположение; 2 – пятно контакта расположено на вершине зуба; 3 – пятно контакта расположено у основания зуба; 4 – пятно контакта расположено на узком конце зуба; 5 – пятно контакта расположено на широком конце зуба; А – сторона переднего хода; Б – сторона заднего хода

7. Проверьте зацепление шестерен главной передачи по пятну контакта. Для этого нанесите краску на зубья ведомой шестерни (по 2 зуба в трех или четырех местах равномерно по окружности).

8. Притормаживая за фланец вал ведущей шестерни, вращайте ведомую шестерню в обоих направлениях до тех пор, пока на зубьях шестерен не обозначатся пятна контакта, как показано на рис. 6.9.

При правильной регулировке зацепления шестерен пятно контакта должно быть расположено в местах зубьев, показанных на рис. 6.9 (поз. 1).

При контакте по вершине зуба (поз. 2) передвиньте ведущую шестерню к ведомой, увеличив толщину регулировочного кольца, при этом для сохранения значения бокового зазора отодвиньте ведомую шестерню от ведущей.

При контакте у основания зуба (поз. 3) отодвиньте ведущую шестерню от ведомой, уменьшив толщину регулировочного кольца, причем для сохранения значения бокового зазора подвиньте ведомую шестерню к ведущей.

При контакте на узком конце зуба (поз. 4) отодвиньте ведомую шестерню от ведущей, уменьшив толщину регулировочного кольца, при этом для сохранения значения бокового зазора подвиньте ведущую шестерню к ведомой.

При контакте на широком конце зуба (поз. 5) подвиньте ведомую шестерню к ведущей, увеличив толщину регулировочного кольца, а для сохранения значения бокового зазора отодвиньте ведущую шестерню от ведомой.

9. Установите на крышку подшипника дифференциала стопорную пластину.

Стопорная пластина может быть установлена в зубьях регулировочной гайки одним или двумя «усиками». При невозможности установки стопорной пластины в определенном положении дотяните регулировочную гайку до ближайшего совпадения зубьев и стопорной пластины.

10. Собрав главную передачу, проверьте ее нагрев после пробной поездки на автомобиле. Если картер переднего моста в зоне подшипников ведущей шестерни и подшипников дифференциала нагревается свыше 90 о С (вода на картере кипит), то снова отрегулируйте предварительный натяг подшипников, как указано выше.

Видео про «Регулировка подшипников главной передачи переднего моста» для УАЗ 31519

Регулировка хвостовика УАЗ

https://youtube.com/watch?v=p7H3aymPJcY

УАЗ/ГАЗ/ГАЗЕЛЬ — Ремонт моста — Часть 3 — Регулировка и сборка

https://youtube.com/watch?v=AuCrUEU-1pY

Редуктор моста Уаз Патриот

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

  1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
  2. Уложить кольцо в посадочное гнездо.
  3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
  4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
  5. Установить распорную муфту и вставить хвостовик в картер.
  6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
  7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
  8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
  9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
  10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
  11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
  12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Основные достоинства конструкции

Прежде, чем начать разбирать устройство и причины ремонта переднего моста, необходимо остановиться на его преимуществах в эксплуатации. Остановимся на следующих моментах:

  1. Увеличенная до 160 см колея положительно сказалась не только на проходимости транспортного средства, но и на его устойчивости на дорожном покрытии разного типа.
  2. Повысился до 32 градусов угол поворота передних колес, что не замедлило положительно сказаться на повышении маневренности транспортного средства.
  3. Качественно новая подвеска, в которую вошел и мост Спайсер, повысила устойчивость и управляемость Патриота.
  4. Более прочными стали поворотные кулаки — теперь они реже требуют регламентных работ и смазки.

Видео-обзор конструкции переднего моста УАЗ Патриот:

Поворотный кулак переднего моста

Поворотный кулак и ступица.
1 – фланец ведущий с заглушкой; 2, 10, 25 — прокладки; 3 — ступица с тормозным диском; 4 — подшипники ступицы; 5 — болт крепления колеса; 6 — щиток тормозного диска; 7 – теплоизоляционный щиток датчика АБС; 8 — цапфа; 9 — корпус поворотного кулака; 11 — втулка зажимная; 12 — шкворень; 13 — вкладыш шкворня; 14-кронштейн крепления жгута АБС; 15 — пружина; 16 — наружное уплотнительное кольцо; 17 — внутреннее уплотнительное кольцо; 18 — шарнир; 19 — шаровая опора; 20, 28 -упорные шайбы; 21 – опора шкворня; 22-
наружная обойма сальника; 23 — накладка; 24 — гайка; 26 – импульсный диск; 27- манжета; 29 — стопорные кольца; 30 -стопорная шайба; 31 — гайки; 32 — замочная шайба

Схема сборки поворотного кулака УАЗ:

1 — щиток тормозного диска; 2 — усилитель теплоизоляционного щитка датчика АБС; 3 — теплоизоляционный щиток датчика АБС; 4, 18 — болты; 5 — импульсный диск; 6 — ступица; 7, 12 — подшипник; 8 — стопорная шайба; 9 — гайка; 10 — замочная шайба; 11 — контргайка; 13 — упорная шайба; 14 — манжета; 15 — цапфа поворотного кулака; 16 — прокладка; 17 — шарнир поворотного кулака; 19 — шаровая опора; 20 — кожух полуоси

Техническое обслуживание

Техобслуживание моста УАЗ несложное и сводится к контролированию уровня смазочного материала и его доливе, замене. Второй момент заключается в проверке уплотнений на предмет протекания. Регулярно требуется проверять надежность креплений, особенно если машина используется в тяжелых дорожных условиях. Вовремя устраняйте осевые зазоры в подшипниках дифференциала.

Схема сборки и подключения

В ходе сборки конструкции не помните о нескольких особенностях:

  1. Запрессовку втулки в цапфу производите заподлицо с торцом гнезда для шайбы. После окончания процедуры втулку нужно развернуть;
  2. Одну упорную шайбу разместите внутри цапфы, вторую – в опоре. Проводные каналы для масла в упорных шайбах должны быть обращены к шарниру. Шайба закрепляется путем раскернивания в 3-4 местах;
  3. В ходе монтажа шарнира в шаровую опору заложите смазку;
  4. Шкворни, втулки обработайте жидкой смазкой.

Чтобы получить нужный осевой натяг, нужно подобрать определенное количество прокладок (но не менее пяти). Они устанавливаются на торцы корпуса кулака сверху и снизу. Их число должно быть одинаково. Войлочное кольцо сальника шаровой опоры пропитайте моторным маслом. Если есть возможность, после сборки проверьте мост на стенде. Если сборка произведена правильно, при торможении полуоси не должны нагреваться и чрезмерно шуметь. Течи через сальники, манжеты, болтовые соединения не допускаются.

Как разобрать мост

На первом этапе нужно снять тормозной барабан. Далее демонтируются хабы и ступицы. Попутно осмотрите подшипники, которые, возможно, износились, и придется покупать новые.

Далее:

  1. Отверните шланг тормозной системы, он будет мешать, и снимите тормозной щит;
  2. Вытащите ШРУС;
  3. Демонтируйте поворотный механизм и хвостовик;
  4. Разделите чулок на две части;
  5. Извлеките пару с одной части моста и второй.

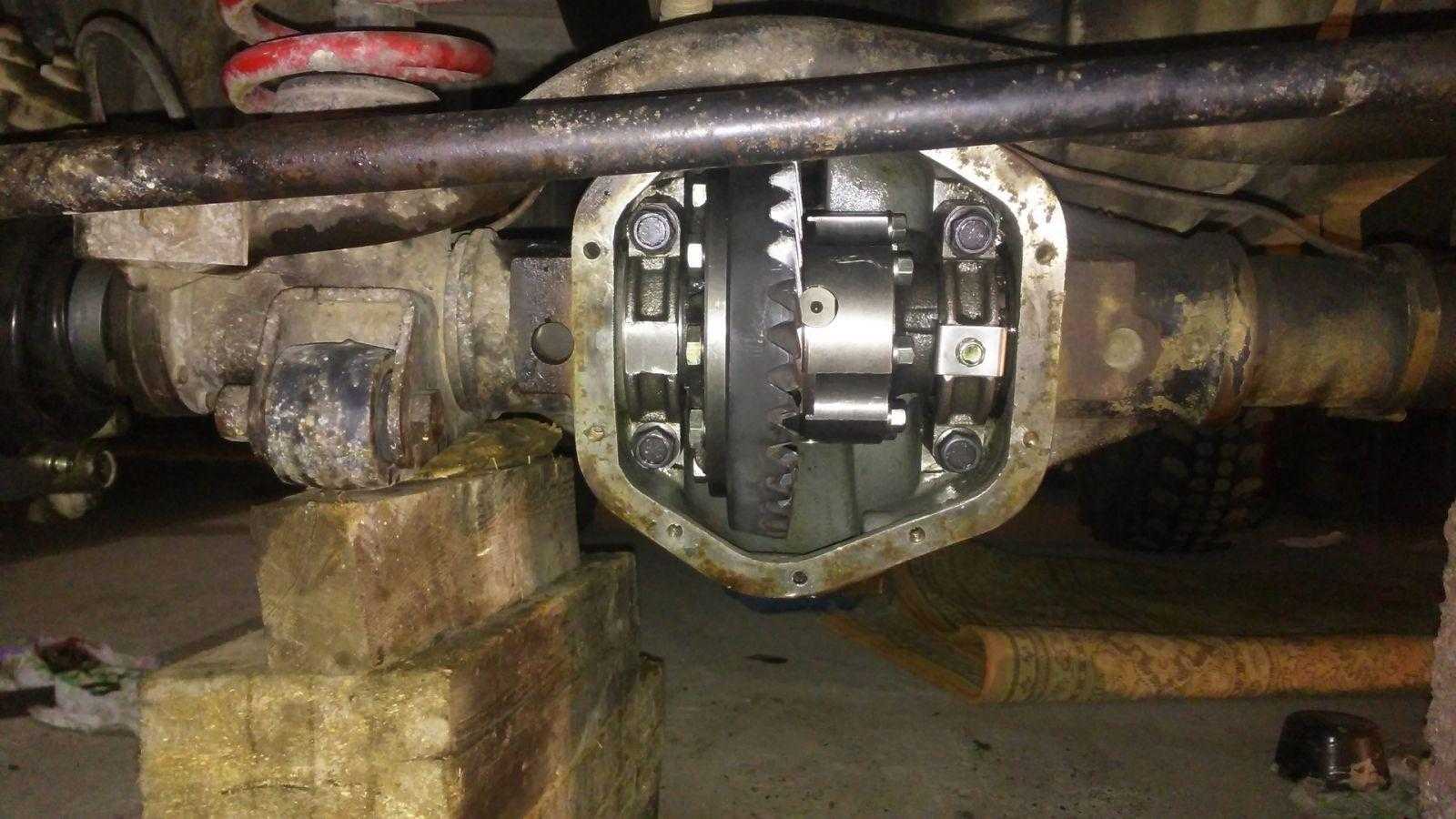

Разборка моста, когда авто в вывешенном положении

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

  1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
  2. Уложить кольцо в посадочное гнездо.
  3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
  4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
  5. Установить распорную муфту и вставить хвостовик в картер.
  6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
  7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
  8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
  9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
  10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
  11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
  12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Читайте: зачем устанавливать хабы на УАЗ?

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

  • Редуктора;
  • Корпуса;
  • Двух полуосей;
  • Кожухов полуосей;
  • Поворотных кулаков;
  • Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Правила обслуживания

Обслуживание моста заключается в периодической проверке уровня и замене масла в картере (через каждые 45 тыс. км пробега). Рекомендуется контролировать состояние уплотнительных элементов и деталей, удерживающих балку на автомобиле. Также необходимо своевременно регулировать осевые зазоры, которые меняются из-за естественного износа шестерен и подшипников качения. Дополнительно устраняется зазор в шкворнях поворотных кулаков и корректируется угол схождения.

Слив старого масла производится после прогрева картера в движении. В конструкции корпуса предусмотрена резьбовая пробка, под отверстие подставляется емкость для сбора отработавшей жидкости. Нужно протереть поверхность пробки от частиц, образующихся при износе шестерен (в конструкции детали предусмотрен магнит). Заливка масла производится через контрольное отверстие, закрытое резьбовой заглушкой. Нормальным считается уровень смазки, расположенный возле нижней кромки отверстия.
