Ремонт ваз 2170 (приора) замена троса привода стояночного тормоза

Снятие элементов стояночной тормозной системы

Тросы стояночного тормоза заменяем при их обрыве, вытягивании или заедании внутри оболочек, когда регулировкой стояночного тормоза не удается добиться удержания автомобиля в неподвижном состоянии на уклоне — до 25 % включительно. Рычаг стояночного тормоза снимаем для его замены или для замены тяги рычага. Замену тросов следует производить одновременно — левого и правого. Показываем замену левого троса. Рычаг стояночного тормоза переводим в крайнее нижнее положение. Отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем уравнитель.

Вынимаем наконечник оболочки левого троса из кронштейна.

Тросы перед кронштейном перекрещиваются.

Головкой или ключом «на 10» отворачиваем, не полностью, гайку крепления скобы к балке задней подвески… …и выводим из нее оболочку троса.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу… …и вынимаем трос из держателя на кузове.

Вынимаем трос из второго держателя, расположенного на кузове перед топливным баком. Отсоединяем задний наконечник левого троса от рычага привода стояночного тормоза (см. «Замена колодок тормозных механизмов задних колес»).

Выводим наконечник троса из отверстия щита тормозного механизма… …и снимаем левый трос. Аналогично снимаем правый трос стояночного троса. Установку тросов производим в обратной последовательности. После замены тросов регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»). Для снятия рычага стояночного тормоза отворачиваем контргайку и регулировочную гайку c тяги рычага стояночного тормоза (см. «Регулировка стояночного тормоза»). Снимаем уравнитель тросов с тяги рычага стояночного тормоза (см. выше). Снимаем облицовку туннеля пола (см. «Снятие облицовки туннеля пола»).

Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Снимаем рычаг стояночного тормоза с кронштейном и тягой в сборе, протягивая тягу через резиновый уплотнительный чехол в днище кузова.

Пассатижами распрямляем шплинт… …и вынимаем его из пальца.

Снимаем шайбу, ось и тягу с рычага стояночного тормоза. Устанавливаем рычаг стояночного тормоза в обратной последовательности. Регулируем стояночный тормоз (см. «Регулировка стояночного тормоза»).

Причины неисправностей

Теперь нужно определить, почему не держит стояночный тормоз или ручник на автомобиле.

Многие из причин довольно простые и распространённые. Их можно диагностировать и устранить в считанные минуты:

Износились задние колодки. Это из самых частых причин, почему не работает на автомобиле ручник. При такой неисправности параллельно водитель может слышать сильный скрежет при нажатии на педаль тормоза. Подтягиванием тросика проблему никак не решить. Придётся сначала установить новые колодки

Причём крайне важно менять колодки одновременно с двух сторон, вне зависимости от того, в каком состоянии находится второй элемент на оси.
Неправильная регулировка. Говоря про причины, из-за которых ручник не держит на месте автомобиль, очень часто оказывается, что всё дело в регулировке. Регулировочный болт ослаб, а потому решается проблема путём подтяжки.
Заклинивание троса в оболочке

Это проблема, характерная после длительной эксплуатации автомобиля, то есть встречается на машинах с пробегом более 5 лет. В полость между тросом и оболочкой постепенно может проникать влага. Образуется ржавчина, и происходит заклинивание. Можно попытаться решить проблему, разобрав и смазав тросик, либо заменить его в сборе.
Обрыв троса. Обрыв может произойти под автомобилем или непосредственно на месте соединения с рычагом. Решается вопрос только путём замены.
Образование наледи, налипание соли и реагентов на накладках. Не самое частое явление. Но если зимой ездить по лужам, а затем оставлять авто на морозе, тогда такой сценарий не исключается;
Масло или тормозная жидкость на колодках. Такое может произойти при течи цилиндра или сальника. Сцепление тормоза оказывается недостаточным, жидкость провоцирует проскальзывание. Сначала устраняется течь, затем очищается поверхность колодки.
Проблемы с гидравликой. Актуально для машин с гидравлическим стояночным тормозом. Здесь обычно вытекает сама рабочая жидкость, падает необходимый уровень. Требуется частичный ремонт или замена компонентов.

Регулировочный болт ослаб, а потому решается проблема путём подтяжки.
Заклинивание троса в оболочке. Это проблема, характерная после длительной эксплуатации автомобиля, то есть встречается на машинах с пробегом более 5 лет. В полость между тросом и оболочкой постепенно может проникать влага. Образуется ржавчина, и происходит заклинивание. Можно попытаться решить проблему, разобрав и смазав тросик, либо заменить его в сборе.
Обрыв троса. Обрыв может произойти под автомобилем или непосредственно на месте соединения с рычагом. Решается вопрос только путём замены.
Образование наледи, налипание соли и реагентов на накладках. Не самое частое явление. Но если зимой ездить по лужам, а затем оставлять авто на морозе, тогда такой сценарий не исключается;
Масло или тормозная жидкость на колодках. Такое может произойти при течи цилиндра или сальника. Сцепление тормоза оказывается недостаточным, жидкость провоцирует проскальзывание. Сначала устраняется течь, затем очищается поверхность колодки.
Проблемы с гидравликой. Актуально для машин с гидравлическим стояночным тормозом. Здесь обычно вытекает сама рабочая жидкость, падает необходимый уровень. Требуется частичный ремонт или замена компонентов.

Причины действительно могут быть различными. Не всегда замена компонентов является единственным выходом из ситуации. Но если колодка демонстрирует признаки износа и повреждения, тогда на профилактические меры рассчитывать не стоит. Только замена.

Стоимость замены тросов ручника:

Вид работы	Цена
Замена центрального троса ручника	от 1200 руб.
Замена левого / правого троса ручника	от 1500 руб.

Где поменять троса ручника в Санкт-Петербурге:

Купчино

– 245-34-84

Гражданка – 603-55-05

Большевиков –

WhatAapp / Viber: 8-911-766-42-33

Признаки того, что нужно делать замену тросов ручника Лада Приора: недостаточная блокировка колес на стоянке, если ручной тормоз вяло откликается, если реакция наступает на 7-8 щелчков переключения и более. Нужно заглянуть под кузов автомобиля и посмотреть. Не порваны ли стальные проволоки. Если начали рваться, однозначно тросы ручника Лада Приора надо менять.

Обратите внимание на наконечники, они могут иметь выработку, тогда тоже нужно менять тросы. Ещё один признак – затрудненное перемещение троса внутри рубашки. Мы рекомендуем делать замену в комплекте, то есть все сразу

Мы рекомендуем делать замену в комплекте, то есть все сразу.

После замены тросов ручного тормоза Лада Приора, нужно проверить работу механизмов ручника. В положении уклона на 25% и выжатом ручнике машина должна стоять неподвижно. Помните, что своевременный ремонт ручного тормоза может спасти вам жизнь!

Адреса в Санкт-Петербурге: СТО на Большевиков: ул. Ворошилова, дом 7, с 10 до 18, т., сб, вскр – вых. СТО на Гражданском: ул. Учительская, дом 23, с 9.30 до 21.00, т. 8 (812) 603-55-05, без выходных. СТО на Купчино: ул. Димитрова, дом 1, с 10 до 20.00, т., без выходных.

Регулировка

Регулировку ручника необходимо проводить на смотровой яме.

Для работы понадобятся:

два ключа на «13»
Специальная смазка типа «WD — 40»

Процесс регулировки

Двумя ключами на «13» необходимо разконтрить две гайки троса ручника. Предварительно смазав их WD — 40.

Далее дальней гайкой натягиваем ручной тормоз.

После чего вывешиваем задние колеса и проверяем на вращение. Колеса при отпущенном ручнике должны свободно вращаться.

Ручник должен останавливать и держать машину на 3-4 щелчок храпового механизма.

Если при натяжении троса одно колесо вращается а другое нет, то необходимо натянуть отдельно трос идущий к колесу, которое вращается.

После того как ручной тормоз отрегулирован снова двумя ключами на «13» контрим две гайки.

Процесс регулировки завершен.

Ручник (стояночный тормоз) на Приору – артикул и цена

В сборе стояночная тормозная система машины Приора носит каталожное название «Привод ручного тормоза» — номер С170. Основные комплектующие:

скоба на тросик: 2108-03508214-20, 30 рублей;
трос ручника: 2110-03508180-01, цена – 400 рублей;
ось стояночной тяги: 2110-03508073-00, цена – 500 рублей;
прокладка стояночной тяги 2110-03508089-00;
тяга стояночного привода: 2108-03508089-00, цена – 250 рублей;
рычаг стояночного тормоза (в сборе): 2110-03508012-00, цена – 600 рублей. Кнопка – 2110-03508039-00;
рычаг в сборе с тягой: 2110-03508010-00, цена – 1300 рублей;
защитный чехол тяги: 2108-03508046-00, цена – 40 рублей;
уравниватель тросика: 2108-03508075-10, цена – 50 рублей.

Как подтянуть ручник на приоре: конструкция и особенности

В статье мы расскажем про систему ручного тормоза и опишем, как подтянуть ручник на Приоре. Это поможет владельцам данного авто ограничиться самостоятельной работой, не прибегая к оплате услуг сервисного центра. Зная конструкцию системы, регулирование не займет много времени.

Что такое ручной тормоз

Стояночный тормоз (иными словами ручник), используется для остановки автомобиля на длительное время. Его используют на стоянке, остановках, на склонах и при маневрах на резких поворотах. Такая деталь авто способна обезопасить пассажиров и предотвратить аварии.

Ручной тормоз являет собой систему безопасности от нежелательного движения. По принципу работы напоминает систему гидравлики. В экстренных случаях именно такая автомобильная конструкция обеспечивает полную остановку движения.

Как правильно использовать ручник

Перед стартом движения стоит проверять положение ручника. Если он активен, ехать нельзя. Так повышается износ, и появляются проблемы с перегревом колодок и дисков на тормозе.

Также не рекомендуют оставлять активным ручной тормоз в зимнее время. Из-за наличия на асфальте грязи и снега, может произойти замерзание вышеперечисленных деталей.

Автомобиль не сдвинется с места, а если применить силы, могут сломаться его отдельные механизмы.

Конструкция стояночного тормоза

Перед решением вопроса о том, как натянуть тросы и привести их в работу, рассмотрим особенности строения данной системы. Есть два главных элемента ручника:

рычаг, который активирует работу тормоза;
тросы, которые работают на основной тормозной системе и обеспечивают замедление движения.

Тросов в авто может быть несколько. Их число варьируется от одного до трех. Количество зависит от модели Приора. Чаще встречается вариант с тремя тросами. Их размещают два сзади и один спереди. «Пара» присоединяется к механизму тормоза, а третий элемент – к рычагу.

Соединение тросов обеспечивается наконечниками, которые регулируются. Также конструкцию дополняют гайки, размещенные на концах «проводов». Они предназначены для изменения длины привода. Возвратная пружина обеспечивает возвращение первоначального положения автомобиля. Она размещается на переднем тросе и на самом механизме тормоза.

Процесс работы системы

Перемещение рычага тормозов в вертикальное положение до появления фиксирующего звука.
Тросы переходят в натянутое положение.
Блокировка задних колес для торможения.
Снятие ручника для расслабления тросов.
Осуществление перехода в режим езды.

Поднятие ручника на Приоре

Натянуть данный элемент тормозной системы не сложно. Регулировка системы предусматривает наличие всего двух ключей на 13. Желательно, если они будут рожкового типа.

Процесс самостоятельной починки происходит несложно. Для удобства процесс починки осуществляют на яме или с применением подъемника — так проще добраться до системы.

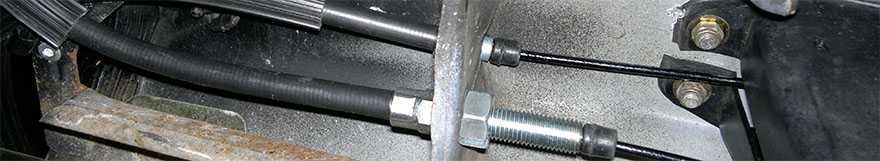

На фото продемонстрирован механизм, который требует вмешательства.

Здесь не нужно поднимать хэтчбек, достаточно взглянуть под машину. Далее рабочий процесс будет выглядеть так:

Снятие теплоотводящего экрана.
Ослабление контрящей гайки.
Первую нужно закрутить до максимального уровня.
Натягиваются открытые тросы.
Затягиваются гайки, и устанавливается на место экран.

Нельзя натягивать тросы слишком сильно — это приводит к неправильной работе всей системы. В противном случае, потребуется полноценная починка ручника на сервисной станции СТО.

Краткие выводы

Регулировка ручного тормоза – это несложный процесс. Его стоит проводить регулярно, чтобы автомобиль не подвел во время движения. Многие обращаются в сервисные центры для проведения такой работы. Лучше выполнить регулировку дома, чтобы быть уверенным в результате.

Снятие элементов стояночной тормозной системы

Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем уравнитель.

Вынимаем наконечник оболочки левого троса из кронштейна.

Тросы перед кронштейном перекрещиваются.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу… …и вынимаем трос из держателя на кузове.

Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Пассатижами распрямляем шплинт… …и вынимаем его из пальца.

Трос ручного, или стояночного, тормоза — рабочая часть системы ручной блокировки задних колес автомобиля. Тросы соединяют рычаг ручного торможения рядом с водителем и тормозные элементы задних колес. Ручное торможение применяется при стоянке с выключенным двигателем дольше 6 минут или при экстренном аварийном торможении на дороге. Конструкция ручного тормоза предельно проста и не содержит гидравлики.

Тормозные колодки приводятся в действие посредством тросов, свитых из отдельных стальных проволок. Все это, смазанное специальной смазкой, находится в оболочке, иначе называемой рубашкой. Всего тросов три: один центральный и два идущих к задним колесам. Служат тросы по регламенту приблизительно 3 года. Со временем тросы растягиваются и, если не помогает регулировка, нужно делать замену тросов ручника Лада Приора.

Замена троса ручного тормоза на Приоре своими руками

Все работы необходимо выполнять при поднятой задней части автомобиля, используя для этого домкрат, либо же проводятся на смотровой яме. Для начала откручиваем гайки крепления защитного теплового экрана, и снимаем его как показано на фото ниже:

Теперь при помощи головки на 13 мм и удлинителя откручиваем гайки штока регулировки ручника.

После чего извлекаем тросы из планки:

Теперь необходимо вытащить трос из его посадочного места, именно тот, который необходимо заменить:

Далее необходимо освободить трос от зажимов по всем местам крепления его к кузову Приоры.

И в других местах, где есть эти скобы:

В результате мы должны получить примерно следующую картину:

Далее приступаем к освобождению троса со стороны колеса. Для этого снимать колодки не обязательно, достаточно лишь снять нижнюю пружину, а потом уже при помощи плоской отвертки отвести в сторону рычаг привода троса, и снять сам тросик:

И теперь извлекаем трос из проема в кожухе. Если с этим возникли сложности, предварительно наносим проникающую смазку:

И слегка расшатывая трос в его посадочном месте, извлекаем его из отверстия:

Установка происходит в обратной последовательности. Цена нового троса на Приору составляет от 200 рублей за штуку, и купить эту деталь можно практически в любом автомобильном магазине или рынке.

Трос привода стояночного тормоза на автомобиле Lada Priora подлежит замене в случаях: затрудненного перемещения внутри оболочки, распускание стальных нитей, поломке наконечников. Перед заменой, можно попробовать восстановить работоспособность троса, пролив в оболочку моторное масло и дав ему несколько минут пропитаться, разработать сердцевину. Если данный шаг не помог, то меняем его на новый. Ремонтные работы удобнее всего проводить на смотровой яме, эстакаде или загнав авто на подъемники. Для выполнения демонтажных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

Опустите рычаг привода ручным тормозом до упора вниз, чтобы разблокировать колодки.
Вывесите заднюю часть автомобиля, при этом ослабив колесные болты, после чего сняв сами колеса.
Произведите демонтаж тормозных барабанов.

Далее под автомобилем, ослабляем затяжку контргайки и полностью открутив ее и регулировочную гайку натяжения троса, вынимаем наконечник из уравнителя.

Далее вынимаем наконечники оболочки троса из кронштейнов на кузове с обеих сторон.
После чего разгибаем скобы, прижимающие оболочку к ланжеронам кузова.

Теперь нам необходимо отсоединить наконечники тросов от рычагов привода колодками. Для удобства проведения работ, рекомендуется вставить отвертку между рычагом и корпусом тормозного щитка и отведя рычаг немного в сторону, снять с него наконечник. Аналогично поступите с противоположной стороны.
На балке заднего моста имеется держатель, удерживающий оболочку троса. Ослабьте его гайку.

Теперь можно снять оболочку троса из кронштейна на кузове и балке заднего моста.
После чего вытащите его из тормозного щитка.

На этом ремонтные работы по снятию троса привода стояночного тормоза на автомобиле Lada Priora завершены. Произведите его замену, после чего установку выполните в обратной последовательности. Так же рекомендуется в новый трос влить немного моторного масла. В качестве совета: заблуждение водителей заключается в не желание частого использования ручником с целью увеличения срока его службы, приводит к обратному эффекту — коррозия поверхности троса, прикипание к оболочке и т.д. Стояночный тормоз должен эксплуатироваться по возможности во всех надлежащих случаях, только так он прослужит вам по максимуму.

Источники

http://www.autosecret.net/tormoznaya-sistema-vaz-2170-2171-2172/608-remont-rychaga-stojanochnogo-tormoza
http://priora-remont.ru/zamena-trosa-ruchnika/
http://zubilovaz.ru/lada-priora-tros-privoda-stoyanochnogo-tormoza

Снятие элементов стояночной тормозной системы

Снимаем уравнитель тросов с тяги рычага стояночного тормоза.

Вынимаем передние наконечники тросов из уравнителя и снимаем уравнитель.

Вынимаем наконечник оболочки левого троса из кронштейна.

Тросы перед кронштейном перекрещиваются.

Выводим оболочку троса из держателя на кронштейне крепления балки задней подвески.

Отверткой отгибаем скобу… …и вынимаем трос из держателя на кузове.

Головкой «на 10» отворачиваем четыре болта крепления кронштейна рычага стояночного тормоза к туннелю пола.

Пассатижами распрямляем шплинт… …и вынимаем его из пальца.

Стояночный тормоз — один из ключевых элементов всей тормозной системы

Любой автомобилист осознаёт исключительную важность этого устройства. Когда агрегат выходит из строя, оттягивать с ремонтом не стоит

Исправность системы — важное условие безопасной эксплуатации автомобиля. Мы расскажем, как подтянуть ручник на «Приоре» или провести замену стояночного тормоза.

Износ тормозных колодок приводит к тому, что приходится регулярно подтягивать трос ручника

Замена троса стояночного тормоза

Лада Приора Седан Бортжурнал Победа над Лямбд зонд

Для того чтобы замена троса ручного тормоза прошла легко и безопасно, загоняем автомобиль на яму, либо используем подъемник. На домкрате поднимаем заднюю часть. Снимаем колесо.

Далее нам нужно освободить трос из регулировочного механизма. Он находится под машиной, возле рычага ручника. Чтобы туда добраться, откручиваем 4 гайки центральной защиты глушителя от кузова ключом №10. Будьте аккуратны – они могут заржаветь и отломаться. Желательно обработать их WD 40.

Снимаем резинки крепления глушителя и отодвигаем защиту вперед, чтобы она не мешала. Сверху над глушителем находится регулировочный механизм стояночного тормоза.

Длинной головкой №13 с карданчиком откручиваем регулировочную гайку и снимаем ее с тяги.

Снимаем уравнитель тросов с регулировочной тяги тросов и извлекаем из отверстия кронштейна кузова передний наконечник троса. Затем вынимаем трос из креплений к балке и кузову.

Далее снимаем задний тормозной барабан. Для этого длинной головкой или ключом №7 откручиваем две направляющие барабана к ступи́це. Несколькими ударами молотка сбиваем барабан со ступи́цы и снимаем его.

На данном этапе работы у нас есть возможность посмотреть, в каком состоянии находятся тормозные колодки. Отслоений быть не должно. Если минимальная толщина 2 мм и меньше, то их следует заменить. Если выработка тормозного барабана на прилегающей к колодкам плоскости более 1 мм, то барабан следует заменить. Тормозной цилиндр должен быть сухой и не иметь подтеков тормозной жидкости и порывов пыльников.

Далее вынимаем трос из флажка тормозной колодки, а кожух троса – из пыльника тормозного барабана.

Устанавливаем новый трос. Для этого просто выполняем все действия в обратном порядке: • одеваем конец нового троса во флажок тормозной колодки; • заправляем трос в крепления на кузове и балке; • вставляем в отверстие кронштейна кузова передний наконечник троса; • вставляем наконечники тросов в уравнитель, надеваем на тягу и закручиваем регулировочную гайку.

После того, как трос установлен, надеваем тормозной барабан. Закручиваем гайки направляющих. Прокручиваем барабан, чтобы убедиться, что колодки не заклинивает. Барабан легко крутиться. Подтягиваем регулировочную гайку на тяге до тех пор, пока колодка не начнет соприкасаться с тормозным барабаном, это будет видно при его прокручивании – барабан будет прокручиваться туго.

Теперь нужно отрегулировать ручник. Проверяем, на сколько щелчков затягивается рычаг стояночного тормоза. Желательно сделать 3–4 щелчка от начала и до упора, при этом автомобиль должен находиться в расторможенном состоянии.

Если все отрегулировано, ставим на место защиту. Прикручиваем ее. Одеваем резинки глушителя. Ставим колесо. Обжимаем болты крепления колеса.

Чтобы продлить жизнь тросов стояночного тормоза, следует часто им пользоваться. Иначе тросы прикоревают, заклинивают, а потом рвутся. Узнать больше о том, как продлить жизнь тросам стояночного тормоза читайте в статье «Как избежать замены тросов стояночного тормоза».
