Лада приора седан конструктор собери сам бортжурнал пробег и замена сцепления

Замена тросика сцепления «Приоры»

Для удаления и установки этого элемента привода муфты нужен не очень большой набор инструментов:

  • монтировка;
  • отвёртка;
  • плоскогубцы;
  • гаечные ключи на 8 и на 17.

Саму операцию по демонтажу привода начинают с салона «Приоры». Делать это надо вдвоём.

Один отжимает вилку сцепления, а второй снимает с педали скобу крепления сердечника. Можно, конечно, и одному, но труднее. Потом ключом на 8 открутить возле педали крепление кожуха. Аккуратно отвёрткой выдвинуть в моторный отсек уплотнитель отверстия и вынуть туда трос.

Теперь работа под капотом «Приоры». В первую очередь отключить клемму аккумулятора, так как работать придётся рядом с проводом стартера. Потом демонтировать воздушный фильтр. Это откроет свободный доступ к крепежу механизма. Теперь, когда он вышел из области салона, отпустить ключом на 17 фиксатор оболочки. Когда сердечник ослаблен, то свободно вынимается наконечник из гнезда в вилке включения муфты. Снять из паза кожух, и весь привод свободен. Его можно менять.

Снятие и замена шруса Лада Приора

Артикул: Наружный ШРУС – 77205S. Внутренний ШРУС – FJ-228.

Инструменты: Для снятия и замены внутреннего и наружного шруса Лада Приора потребуются плоскогубцы, молоток и колодка или деревянный брусок.

Снятие и замена шруса Лада Приора осуществляется на подъемнике или смотровой яме. Вообще, эта процедура одинакова для всех отечественных переднеприводных автомобилей, таких как, ВАЗ 2108, 2109, 2110, LADA Granta.

Ремонт или замена шруса Лада Приора проводится при снятом приводе переднего колеса. Первым делом нужно убрать пыльник с гранаты, зажав снятый вал привода в тисках.

Замена шруса Лада Приора

При помощи плоскогубцев отгибаем внутренний хомут и открываем замок стяжки грязезащитного чехла, то же самое делаем с внешним хомутом.

Замена наружного шруса Лада Приора

Пыльник подвигаем по валу к центру и выворачиваем его наизнанку.

Теперь нужно выбить внутренний ШРУС с вала. Для этого используется молоток и выколотка из мягкого металла. При манипуляциях с молотком усилия прикладываются на обойму шарнира.

Выбиваем ШРУС с вала

Установка нового шарнира потребует его обильной смазки. Вбивают ШУРС при помощи молотка и деревянной накладки, которую прикладывают к наружному торцу хвостовика, после чего наносят резкие удары инструментом.

После установки новой гранаты на вал, ее очищают от грязи и еще раз тщательно смазывают. Смазка обладает отличными уплотняющими свойствами, которые будут обеспечивать узлы трения надежной защитой от воздействия влаги и грязи. Затем надевают пыльник и фиксируют хомутами.

Внешний или наружный шарнир заменяется после того, как будут сняты и внешний, и внутренний ШРУСы. Грязезащитный чехол также выворачивается наизнанку, вал зажимают в тисках и выбивают с него внешний ШРУС.

Замена внешнего шруса Лада Приора

Его установка аналогична внутреннему шарниру

Однако есть одно важное различие при использовании смазки. Ее должно быть в два раза меньше, чем во внутреннем ШРУСе. В заключение все снятые детали устанавливаются в обратном порядке

После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише

В заключение все снятые детали устанавливаются в обратном порядке. После установки новых гранат автомобиль плавно и без неприятных звуков проходит любые повороты, а сам процесс езды по прямой дороге становится намного тише.

Чтобы увеличить срок эксплуатации ШРУСов рекомендуется периодически проводить осмотр резиновых грязезащитных чехлов на валу и при первой же необходимости проводить их замену.

Устройство в Priora троса сцепления

Дабы привод работал исправно и стабильно сердечник (тросик) находится внутри специального кожуха, полностью неподвижно закрепленного. Как говорилось выше, один конец тросика закреплен у вилки сцепления, как вы понимаете, на коробке передач, а 2-ой конец находится в салоне у педали. Каждый из концов оснащен крепежным устройством. Концы друг от друга сильно отличаются, и как-либо перепутать их попросту нельзя. Еще есть муфта из резины, она устанавливается в кузове в отверстие, где тросик переходит в отсек, где располагается мотор, из автомобильного салона.

Итак, устройство состоит из следующих элементов:

  • В двойном экземпляре крепеж для кожуха.
  • Тросик сцепления.
  • Крепежный элемент для вилки.
  • Для педали специальная петля.
  • Кожух из резины, для защиты салонного отверстия.

Как вы уже поняли, сердечник находится внутри жесткой оболочки, там он передвигается под воздействием возвратных пружин и собственно педали. Благодаря этому и осуществляется его стабильная работа.

Сцепление на Лада Приора: замена своими руками

Когда Вы решили заменить сцепление на Лада Приора, стоит хорошо подготовиться — как инструментами, так и знаниями. Сегодня мы поговорим о всех деталях и секретах, которыми можно воспользоваться при замене сцепления.

Для снятия установки сцепления в автомобиле Лада Приора, вам потребуются: — ключ «на 8» (удобнее использовать торцовую головку).— большая отвертка.— оправка для центрирования ведомого диска (можно изготовить из первичного вала коробки передач, удалив шестерни).

Замена сцепления на Лада Приора своими руками

1. Первым делом нужно снять коробку передач с автомобиля.

2. Если будете устанавливать прежний нажимной диск, пометьте любым способом взаимное расположение кожуха диска и маховика, чтобы установить нажимной диск в такое же, как перед снятием, положение (для сохранения балансировки).

3. Установите оправку в отверстие нажимного диска.

Рекомендация: снять сцепление в автомобиле Лада Приора можно и без оправки, но при этом придерживайте ведомый диск: он может выпасть из кожуха сцепления.

4. Удерживая маховик отверткой от проворачивания, выверните шесть болтов крепления кожуха нажимного диска сцепления к маховику. Затяжку болтов ослабляйте равномерно: каждый по одному обороту ключа, переходя от болта к болту по диаметру.

5. Снимите кожух сцепления в сборе с нажимным диском.

6. Снимите ведомый диск вместе с оправкой.

7. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок 1. Если головки заклепок 2 углублены на расстояние менее 0,2 мм, поверхность фрикционных накладок замаслена или ослаблены заклепочные соединения, то ведомый диск необходимо заменить. Проверьте надежность фиксации демпферных пружин 3 в гнездах ступицы ведомого диска, при сломанных пружинах диск необходимо заменить.

8. Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если биение превышает 0,5 мм, замените диск.

9

Осмотрите рабочие поверхности трения маховика и нажимного диска, обратив внимание на отсутствие глубоких рисок, задиров, забоин, явных следов износа и перегрева. Замените дефектные узлы

10. Внешним осмотром оцените состояние тарельчатой пружины 1 нажимного диска. Наличие трещин на пружине не допускается. Места а контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа (износ не должен превышать 0,8 мм). В противном случае замените нажимной диск в сборе. При ослаблении заклепочных соединений 2 деталей кожуха и нажимного диска замените нажимной диск в сборе.

11. Внешним осмотром оцените состояние опорных колец нажимной пружины. Кольца не должны иметь трещин и следов износа. В противном случае замените нажимной диск в сборе.

12. Перед установкой сцепления проверьте легкость перемещения ведомого диска по шлицам первичного вала коробки передач. При необходимости устраните причины заедания или замените дефектные детали.

13

Обратите внимание на то, что при установке ведомого диска в кожух нажимного диска более выступающая часть ступицы должна быть направлена в сторону нажимной пружины

14. При установке сцепления сначала установите с помощью оправки ведомый диск.

15. Затем кожух нажимного диска на три центрирующих штифта и вверните болты крепления кожуха к маховику.

16. Удерживая маховик отверткой от проворачивания, равномерно затяните болты крепления сцепления к маховику: каждый по одному обороту ключа, переходя от болта к болту по диаметру. Момент затяжки болтов указан в приложении 1.

17. Снимите оправку и установите коробку передач.

18. Установите нижний конец троса привода выключения сцепления на коробку передач и восстановите исходную регулировку троса привода выключения сцепления (смотрите: замена троса сцепления Лада Приора).

Рекомендация: перед восстановлением исходной регулировки троса необходимо привести в первоначальное состояние механизм компенсации износа накладок ведомого диска сцепления, так как при полном износе диска сцепления ползун компенсатора износа останется в крайнем нижнем положении. После установки нового неизношенного ведомого диска длины резьбовой части нижнего наконечника троса может не хватить для восстановления начального положения троса.

Для приведения механизма компенсации износа в исходное положение, установив размер L между поводком и рычагом вилки выключения сцепления, переместите педаль сцепления вверх до упора — пружина механизма автоматически вернет ползун в исходное положение. Затем опять проверьте размер L и при необходимости отрегулируйте.

Напомним, что предыдущая статья была про установку фаркопа на Лада Приора своими руками.

Трос с автоматическим натяжением

Конструкция троса сцепления с автоматическим натяжением отличается от обычного только наконечником крепящемся к педали. В остальном вся конструкция осталась неизменной. Установка наконечника с авто натяжением впервые появилась в 2007 году на Ладе Приоре. В последующем такой трос позаимствовали автомобили Нива, Гранта, Калина и Веста.

Принцип действия такого наконечника основан на храповом механизме, со временем при растяжением троса пружина наконечника автоматически перескакивает на храповом механизме через «зуб» и тем самым производится натяжка.

Такой принцип конструкции позволяет владельцу автомобиля не прибегать к регулировке очень длительное время.

Стоимость троса в магазинах начинается от 400 рублей и выше в зависимости от производителя и магазина.

Недостатки

Основным недостатком троса является повышенная шумность работы. По отзывам владельцев авто с механизмом авторегулирования натяжения сцепления, трос способен издавать треск и скрежет при нажатии на педаль.

Избавиться от такого симптома поможет правильная регулировка тросика или замена его на новый.

Замена сцепления на ладе приоре

Лада Приора очень ремонтопригодная. Подтверждением этому факту является конструкция, которая сохраняется практически без изменений на конвейере.>

Большинство операций по обслуживанию и ремонту выполняется в условиях среднестатистического гаража. Сегодня мы рассмотрим замену сцепления на автомобиле Лада Приора.

При выполнении этого процесса впервые можно потратить достаточно много времени. Поэтому рекомендуем разобраться, что вам важнее – сделать самому и занять большое количество времени, либо отправиться в сервис и получить работу через короткое время.

Кроме этого, МКПП Лада Приора, которую мы будем демонтировать для удобства замены, является весьма тяжелым агрегатом. Для ее снятия, чтобы не навредив себе и автомобилю, рекомендуем найти себе помощника и соответствующий инструмент для ее подъема/спуска.

Итак, начнем демонтаж МКПП.

1) Отключаем бортовую сеть автомобиля, отключив клемму «-» от аккумулятора.

2) Снимаем защиту картера, если имеется.

3) Отсоединяем тросик выключения сцепления. Об этой процедуре на Лада Приора вам расскажет отдельная статья с соответствующим заглавием.

5) Отсоединяем все провода от стартера.

6) Откручиваем все гайки,которые крепят стартер. Аккуратно вынимаем его из подкапотного пространства.

7) Перемещаемся под автомобиль. Теперь отсоединяем тягу привода рычага переключения передач. После этого выполнения этого действия, отсоединяем провод от датчика, который отвечает за включение ламп заднего хода. Датчик лучше выкрутить из резьбы.

9) Растяжки подвески можно не снимать. Необходимо ослабить гайки крепления к рычагам подвески и после этого отвернуть по три болта крепления кронштейнов к кузову автомобиля.

10) Отсоединяем рулевые наконечники от поворотных кулаков.

Для дальнейших действий необходимо слить масло из МКПП.

11) Снимаем ШРУСы передних колес, вытянув их из коробки передач

12) Просто ослабляем три болта и одну гайку крепления картера сцепления коробки передач к блоку двигателя.

13) Теперь необходимо зафиксировать двигатель, т.к. дальше придется откручивать одну из опор.

14) Когда операция по фиксации выполнена, откручиваем заднюю и левую опоры.

15) Окончательно выкручиваем болты и гайку крепления картера сцепления к блоку цилиндров. Сдвигаем коробку в сторону, противоположную двигателю и извлекаем из-под автомобиля.

Важно отметить, что более подробные инструкции есть в статье, рассказывающей о снятии коробки на Лада Приора. Подготовка выполнена. Теперь наша цель – замена корзины сцепления Лада приора

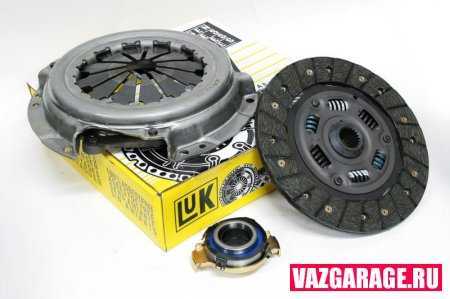

Теперь наша цель – замена корзины сцепления Лада приора

Подготовка выполнена. Теперь наша цель – замена корзины сцепления Лада приора.

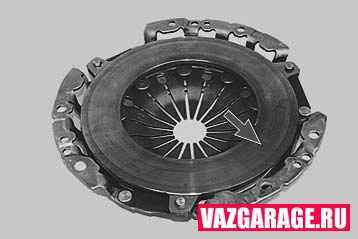

  1. Замечание: В случае установки нажимного диска из старого комплекта, необходимо отметить положение кожуха диска и маховика еще до снятия корзины сцепления. Делается это для сохранения балансировки механизма.
  2. Вставляем втулку, которая будет центрировать диск в отверстие нажимного диска. Роль втулки может выполнить труба, подходящая по диаметру. Втулка поможет предотвратить падение ведомого диска. Если же втулку подобрать не удалось, можно поступить по-другому. Главное — держать ведомый диск, чтобы он не выпал из кожуха сцепления.

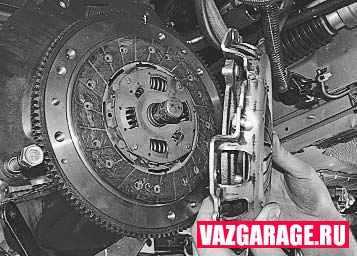

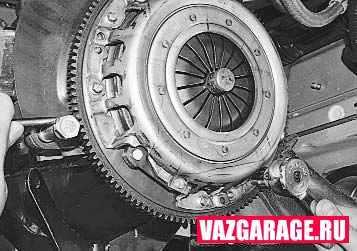

  3. Откручиваем 6 болтов крепления корзины сцепления. Когда все болты откручены, придерживая ведомый и ведущий диски сцепления. Еще для удобства откручивания болтов, нужно зафиксировать маховик. Сделать это можно с помощью упора плоской отверткой в зубья маховика.
  4. Снимаем корзину сцепления в сборе.
  5. Сцепление демонтировано.
  6. В некоторых случаях не обязательно менять корзину сцепления в сборе. Осмотрите внимательно детали на вопрос износа и повреждений. Если они являются таковыми, замените их.
  7. Перед установкой сцепления оцениваем, как легко перемещается ведомый диск по шлицам первичного вала коробки передач. Это необходимо при установке старых компонентов.

Если он затруднен, меняем весь узел в сборе.

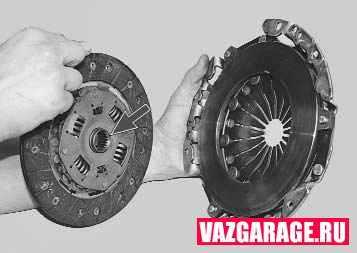

  1. Выступающая часть ведомого диска должна быть направлена к нажимной пружине.
  2. С помощью оправки ставим ведомый диск, а затем кожух нажимного диска.
  3. Сборка проводиться в порядке, обратном снятию.
  4. В завершение данной процедуры необходимо провести регулировку сцепления. Об этом вам расскажет отдельная статья.

vse-dlyaavto.ru

Как определить неправильную регулировку муфты

Как говорят водители, сцепление может быть в двух неправильных положениях.

Что это значит? Когда сцепление «слабое», это значит, что выжимной подшипник не полностью надавливает на «лепестки» ведущего диска. Значит, разделение их затруднено. Соответственно будет звучать неприятный скрежет коробки. Включить передачу станет очень сложно. Появляется риск разбивания шестерен валов коробки. Когда муфта перетянута, картинка несколько другая, передача включается отлично, никаких затруднений не возникает. Но! При больших нагрузках диски начинают «проскакивать». То есть двигатель ревёт вовсю, а машина не набирает положенной скорости. Появляется запах горелого фрикционного материала. Это значит, что трос натянут слишком сильно и нарушено сцепление между дисками.
