Номер кузова (идентификационные данные)

Идентификационная табличка (см. рис. 55) находится на стойке двери кабины со стороны пассажира рядом с замком двери (см. рис. 56). Номер кузова Транспортер Т4 находится под лобовым стеклом, с правой стороны (см. рис. 57).

Рис. 55 Табличка с паспортными данными автомобиля Фольксваген Транспортер Т4 1 — внутризаводской номер , 2 — идентификационный номер , 3 — код модели , 4 — подробное обозначение модели/мощность двигателя, 5 — буквенное обозначение моделей, двигателя и коробки передач, 6 — номер лака (краски)/ код оснащения интерьера салона, 7 — код заказного оборудования

Рис. 56 Идентификационная табличка на стойке двери со стороны пассажира

Рис. 57 Номер кузова Транспортер Т4 под передним стеклом

Расшифровка номера кузова:WVZZZZ70ZМН 000001WV код изготовителя (концерн VW AG),ZZZ дополнения,70 обозначение модели (Transporter Т4),Z дополнения,М год выпуска автомобиля ( М -1991, N — 1992 и т.д). Н символ завода-изготовителя концерна VW (Н-Ганновер, W-Вольфсбург, Е-Эмден, F-Ингольштадт, N-Некарэульм, К-Оснабрюк, В-Брюссель), 000001 порядковый номер автомобиля.Код и порядковый номер двигателя (рис. 58) выбиты на передней части блока цилиндров над масляным фильтром. В бензиновом двигателе номер находится под второй свечой зажигания. В дизельном двигателе (рис. 59) номер выбит на головке блока между топливным насосом высокого давления (далее — ТНВД) и вакуумным насосом. Код двигателя позволяет определить (по справочникам) рабочий объем и основные параметры двигателя.

Рис. 58 Расположение кода и номера в бензиновом двигателе

Рис. 59 Расположение номера в дизельном двигателе

При необходимости замены блока двигателя (в отличие от двигателя ЗИЛ 130) — необходимо установить новый блок с таким же кодом. Номера двигателя или кузова следует обязательно указывать, заказывая запасные части.

1.4. Идентификационные номера автомобиля

Сервисное обслуживание и эксплуатация

Руководства ￫ Volkswagen ￫ Transporter (Фольксваген Транспортёр)

Идентификационные номера автомобиля Постоянные модификации являются неотъемлемой частью процесса изготовления автомобилей. Так как списки и прайс-листы выпускаемых запчастей составляются на номерной основе, индивидуальные идентификационные номера автомобиля являются крайне важным параметром, который обязательно должен учитываться при покупке или заказе сменных компонентов. …

Сертификационный ярлык автомобиля Сертификационный ярлык автомобиля (ярлык VC) закреплен на задней торцевой поверхности водительской двери. Верхнюю часть ярлыка занимает информация о заводе-изготовителе, месяце и годе выпуска автомобиля, полном весе автомобиля (GVWR), распределении полного веса (GAWR) и данные по сертификации. В состав ярлыка VC входит также VIN, который определяет гаран…

Информационный ярлык систем снижения токсичности отработавших газов (VECI) Данный ярлык находится под капотом и обычно закреплен на опоре радиатора (см. Главу Системы снижения токсичности отработавших газов и управления двигателем). …

История создания

, T4 был первым фургоном Volkswagen, оснащенным передним двигателем с водяным охлаждением. Под конец 70-х годов немецкий концерн загорелся идеей заменить фургоны T2 с воздушным охлаждением и задним расположением мотора на дизайн с передним расположением двигателя и водяным охлаждением. Таким образом, внедрение компоновки с передним расположением агрегата было реализовано в Т4.

После медленного старта Транспортер Т4 стал очень популярной моделью среди поклонников Фольксваген, торговцев, бизнесменов, использующих его в качестве рабочего фургона, людей, ищущих по-настоящему многофункциональный автомобиль для отдыха.

Фольксваген Транспортер Т4 — Номер кузова (идентификационные данные)

Рис. 56 Идентификационная табличка на стойке двери со стороны пассажира

Рис. 57 Номер кузова Транспортер Т4 под передним стеклом

Код и порядковый номер двигателя (рис. 58) выбиты на передней части блока цилиндров над масляным фильтром. В бензиновом двигателе номер находится под второй свечой зажигания. В дизельном двигателе (рис. 59) номер выбит на головке блока между топливным насосом высокого давления (далее — ТНВД) и вакуумным насосом. Код двигателя позволяет определить (по справочникам) рабочий объем и основные параметры двигателя.

Рис. 58 Расположение кода и номера в бензиновом двигателе

Рис. 59 Расположение номера в дизельном двигателе

Коробка автомат Т4. Пуск Т4.

Полезная информация

Обслуживание производить со следующей периодичностью: каждые 12 месяцев – позиции, помеченные (•), и каждые 30 000 км – все пункты обслуживания (• и ••).

Предупреждение СТО Volkswagen при каждой инспекции опрашивают дополнительно с помощью специальных приборов электронную память блоков управления двигателем, автоматической коробки передач и кондиционера. Поэтому целесообразно посещать СТО регулярно, даже если обслуживание проводится собственными силами.

• Двигатель: замена масла, замена масляного фильтра.

• Система охлаждения и отопления: проверка уровня охлаждающей жидкости, концентрации антифриза. Внешний осмотр герметичности и наружного загрязнения радиатора. • Система отвода отработавших газов и кабель лямбда- зонда: проверка на отсутствие повреждений. • Двигатель: внешний осмотр на герметичность масляной системы.

• Дизельный двигатель: проверка оборотов холостого хода, при необходимости отрегулировать.

• Дизельный двигатель: проверка системы отвода отработавших газов на наличие сажи (работа СТО).

• Бензиновый двигатель: проверка оборотов холостого хода и содержание СО на прогретом до рабочей температуры двигателе. При отклонениях от требуемых значений обратиться за устранением неисправности на СТО.

• Дизельный двигатель: слив воды из топливного фильтра.

•• Клиновые ремни: проверка надежности и состояния всех ремней.

•• Свечи зажигания: заменить.

•• Топливный фильтр: заменить (только дизельный двигатель).

•• Зубчатые ремни: проверка состояния и натяжения (только дизельные двигатели). Предупреждение 5-цилиндровый дизельный двигатель с 10.91 имеет полуавтоматическое натяжное устройство, в этом случае проверять только каждые 60 000 км.

Как узнать комплектацию по VIN коду

Если нужна подробная информация по автомобилю — типу двигателя, трансмиссии, привода, цвету, заводскому исполнению и другие сведения — их можно узнать только из дилерской базы данных, введя заводской номер машины (цифры с 12 по 17 VIN-кода) или на специальных онлайн-сервисах.

Кроме базы данных автопроизводитель шифрует варианты комплектации с помощью уникальных PR-кодов. Их размещают на наклейках в багажнике автомобиля и в сервисной книжке. Каждый код включает определённый набор признаков, зашифрованных в надписи, состоящей из трёх и более символов (комбинация латинских букв и цифр). За всю историю концерна AG Volkswagen было составлено такое огромное количество закодированных опций, что привести их полный список не представляется возможным. В интернете есть специальные онлайн-сервисы, на которых можно получить расшифровку любого PR-кода.

Пример определения кода краски VW по VIN-коду

Если требуется подкрасить повреждённую кузовную деталь, обязательно будет нужен код краски. Для нового автомобиля Volkswagen информацию о цвете лакокрасочного покрытия можно получить по ВИН-коду (сведения может предоставить официальный дилер).

Кроме того, код краски есть в PR-коде, который присутствует в наклейке, размещённой в сервисной книжке и багажнике: около запасного колеса, под настилом пола или за обшивкой с правой стороны. Точный код краски может также определить компьютерный сканер, если к нему поднести, например, лючок от заправочной горловины.

Изобретение VIN и PR-кодов позволило зашифровать терабайты информации о каждом транспортном средстве. начиная с 1980 года. По дорогам нашей планеты бегает в сумме около одного миллиарда машин, поэтому нужно было придумать такой способ шифрования данных, который позволил бы не запутаться с подбором запасных частей и повышал бы уровень защиты от угонов. Раньше использовались только цифры, которые «умельцы» подделывали с неотличимой точностью. Сегодня данные хранятся на специальных серверах, а компьютер обмануть практически невозможно.

Характерные неисправности и «болячки» авто

Износ левого заднего колеса. При возникновении проблемы следует заменить шину с протектором меньше 1,6 мм.
Возникновение шума сзади, особенно при движении по неровной дороге. Скорее всего, это поломка пружины задней подвески, которую нужно заменить.
Проблемы с переключением передач – при переключении на передачи возникают трудности. Это довольно распространено в модельном ряде Caravelle. Проблема вызвана зубчатой передачей. В данном случае придется отрегулировать рычаги, соответствующую зубчатую тягу.
Уменьшение мощности при движении на подъём – проблема с расходомером воздуха. Потребуется заменить расходомер воздуха, чтобы решить проблему. Покупка новой запчасти может быть дорогостоящей, но можно сэкономить деньги на качественной подержанной детали.
Отказ боковой раздвижной двери. Сбой вызван дверными бегунами. Можно отрегулировать полозья, чтобы решить проблему, но если это не сработает, придется заменить дверные полозья.

FAQ

1. Сколько человек может вместиться в микроавтобус?

В переднюю кабину с легкостью помещаются 3 человека.

2. Насколько надежен Транспортер Т4?

Автомобиль имеет репутацию одного из самых надежных фургонов на дороге.

3. Какой из предложенных двигателей лучше?

В заводском состоянии 2.5л агрегат лучший из всех предложенных.

4. Какие размеры имеет микроавтобус?

Колесная база равна 2920 мм SWB, 3320 мм LWB;
Длина 4 707 мм SWB, 5 107 мм LWB;
Ширина 1840 мм, высота 1 940 мм стандартная крыша, 2430 мм высокая крыша.

5. Сколько весит Фольксваген T4?

Полезная нагрузка составляет 800-1200 кг в зависимости от модификации. Вес брутто транспортного средства 2,5-2,8 тонны.

6. Где указан код двигателя?

Номер мотора указан на передней части блока цилиндров. На бензиновом двигателе номер находится ниже двух свечей зажигания. Номер двигателя также указан на крышке ремня ГРМ и на паспортной табличке на стойке двери.

7. Где указан номер шасси?

Номера шасси или VIN можно найти на внешней части приборной панели.

1.0 Идентификационные номера

ИДЕНТИФИКАЦИОННЫЙ НОМЕР АВТОМОБИЛЯ

Идентификационный номер автомобиля (VIN) и другие номера идентификации

1 – идентификационный номер автомобиля 2 – табличка с данными вакуумной системы 3 – табличка с данными уменьшения токсичности выхлопных газов

4 – номерных знак идентификации автомобиля

5 – табличка идентификации 6 – табличка идентификации (только Калифорния)

7 – номер кузова

Идентификационный номер автомобиля (VIN)

Идентификационный номер автомобиля (VIN) видим через ветровое стекло со стороны водителя.

Идентификационный номер автомобиля (VIN) нанесен на табличке, на левой стороне передней панели и виден через ветровое стекло. Идентификационный номер автомобиля содержит информацию где, и когда автомобиль был изготовлен, год выпуска и тип кузова. Табличка с идентификационным номером автомобиля также прикреплена в моторном отсеке к перегородке.

Номер идентификации состоит из цифр обозначения модели и шестизначного заводского номера.

ИДЕНТИФИКАЦИОННЫЙ НОМЕР ДВИГАТЕЛЯ Табличка идентификации автомобиля

Табличка идентификации автомобиля прикреплена в торце двери водителя.

Расположение идентификационного номера двигателя

Расположение идентификационного номера автоматической коробки передач

Расположение идентификационного номера механической коробки передач

Расположение идентификационного номера задней главной передачи

Табличка с данными уменьшения токсичности выхлопных газов

Табличка с данными уменьшения токсичности выхлопных газов прикреплена под капотом автомобиля.

Идентификационный номер двигателя находится на табличке прикрепленной на передней правой стороне двигателя. Шестая цифра слева обозначает код двигателя, а десятая – код года.

Коды двигателя

6	1990 –1994 2,2 л
3	с 1995 – 2,2 л (2WD)
4	с 1995 – 2,2 л (4WD)
6	с 1995 – 2,5 л (4WD)

L	1990
M	1991
N	1992
P	1993
F	1994
S	1995
Т	1996
V	1997
W	1998

1.19. Идентификация

Предупреждение

У некоторых двигателей дополнительная наклейка с номером двигателя и буквенными обозначениями находится на ограждении зубчатого ремня сверху.

Номер шасси нанесен снаружи справа под ветровым стеклом. Расшифровка номера шасси

W	V	Z	Z	Z	Z	7	Z	M	H	1	2	3	4	5	6
1	2	3	4	5	6	7

1. Инструкция по эксплуатации
1.0 Модификации переборки
1.1. Фургон
1.2. Замена резиновых лепестков дворников
1.3 Система мойки фар
1.4. Привод стеклоочистителя
1.5 Водяная помпа мойки стекол
1.6 Диагностика неисправностей дворников
1.7 Мойка машины
1.8 Уход за лаковым покрытием
1.9 Уход за пластмассовыми частями
1.10 Чистка стекол
1.11 Уход за резиновыми уплотнениями
1.12 Уход за алюминиевыми ободами
1.13 Ремни безопасности
1.14 Защита днища и консервация полуосей
1.15 Уход за мягкой обивкой
1.16 Запуск двигателя от другого источника
1.17 Буксировка машины
1.18 Установка машины на подставки
1.19 Идентификация
1.20. График обслуживания VW T4

2. Двигатель
2.0 Двигатель
2.1 Общие данные двигателя
2.2 Снятие и установка двигателя
2.3 Снятие радиатора
2.4 Снятие и установка брызговика двигателя
2.7 Снятие и установка распредвала
2.8 Гидравлические тарельчатые толкатели
2.9 Замена маслоотражательных колпачков
2.10. Клапана
2.11 Проверка компрессии
2.12. Клиновой ремень
2.13 Диагностика неисправностей двигателя
2.14. Система зажигания
2.15. Система смазки
2.16. Система охлаждения двигателя
2.17. Система питания двигателя
2.18. Система впрыска бензина
2.19. Система отвода выхлопных газов

3. Сцепление
3.0 Сцепление
3.1 Общие данные
3.2 Снятие, установка и проверка сцепления
3.3 Выпуск воздуха из привода сцепления
3.4 Замена тросика сцепления
3.5 Диагностика неисправностей сцепления

4. Коробка передач
4.0 Коробка передач
4.2 Снятие и установка коробки передач
4.3 Крепление двигатель-коробка передач
4.4 Полная автоматическая трансмиссия
4.5. Система переключения коробки передач

5. Подвески
5.0 Подвески
5.1. Общие данные
5.2. Задняя подвеска

6. Рулевое управление
6.0 Рулевое управление
6.1 Общие данные
6.2 Рулевое колесо
6.3 Шаровая опора и поперечная рулевая тяга
6.4 Проверка герметичности системы управления
6.5 Выпуск воздуха из системы управления
6.6 Устранение вибрации рулевого колеса и передней части машины
6.7. Основные параметры регулировки ходовой части

7. Тормозная система
7.0 Тормозная система
7.2 Технические данные тормозной системы
7.3. Тормозные колодки передних дисковых тормозов
7.4 Устранение скрипов дисковых тормозов
7.5 Проверка толщины тормозных дисков
7.6 Тормозной диск и тормозной механизм
7.7 Тормозной барабан
7.8 Тормозные колодки
7.9 Базовая регулировка тормоза заднего колеса
7.10 Регулировка ручного тормоза
7.11 Тормозная жидкость
7.12 Выпуск воздуха из тормозной системы
7.13 Замена тормозной жидкости
7.14 Тормозной цилиндр
7.15 Тормозной трубопровод и тормозной шланг
7.16 Регулятор тормозных сил
7.17 Выключатель стоп-сигнала
7.18 Антиблокировочная система (ABS)
7.19 Диагностика неисправностей тормозов

8. Колеса и шины
8.0 Колеса и шины
8.2 Обозначение ободов
8.3 Обозначение шин
8.4 Замена колес
8.5 Правила ухода за шинами
8.6 Снежные цепи (цепи против скольжения)
8.7 Запасное колесо
8.8 Неправильный износ шин
8.9 Диагностика неисправностей колес

9. Кузов
9.0 Кузов
9.2 Бампер
9.3 Передняя замыкающая балка
9.4 Крышка капота
9.5 Задняя дверь
9.6. Дверь багажника
9.7. Передняя дверь
9.8. Сдвижная дверь
9.9 Задняя двухстворчатая дверь
9.10 Решетка радиатора
9.11 Защитная планка освещения номерного знака
9.12. Зеркала
9.13 Переднее сидение
9.14 Средний ряд сидений салона
9.15 Задняя банкетка для сидения
9.16 Вещевой ящик
9.17. Система отопления

10. Электрооборудование
10.0 Электрооборудование
10.1. Измерение напряжения
10.2 Установка дополнительных электропринадлежностей
10.3. Поиск неисправностей в электрооборудовании
10.4 Реле
10.5 Электродвигатель дворников
10.6 Система указателей поворотов
10.7 Стоп-сигнал
10.8 Звуковой сигнал
10.9 Обогрев заднего стекла
10.10 Замена предохранителей
10.11. Аккумуляторная батарея
10.12 Контрольные лампы
10.13 Светодиоды
10.14 Стабилизатор напряжения
10.15 Приборы управления
10.16 Валик спидометра
10.17. Генератор
10.18. Стартер
10.19. Система освещения и сигнализации
10.20. Электросхемы

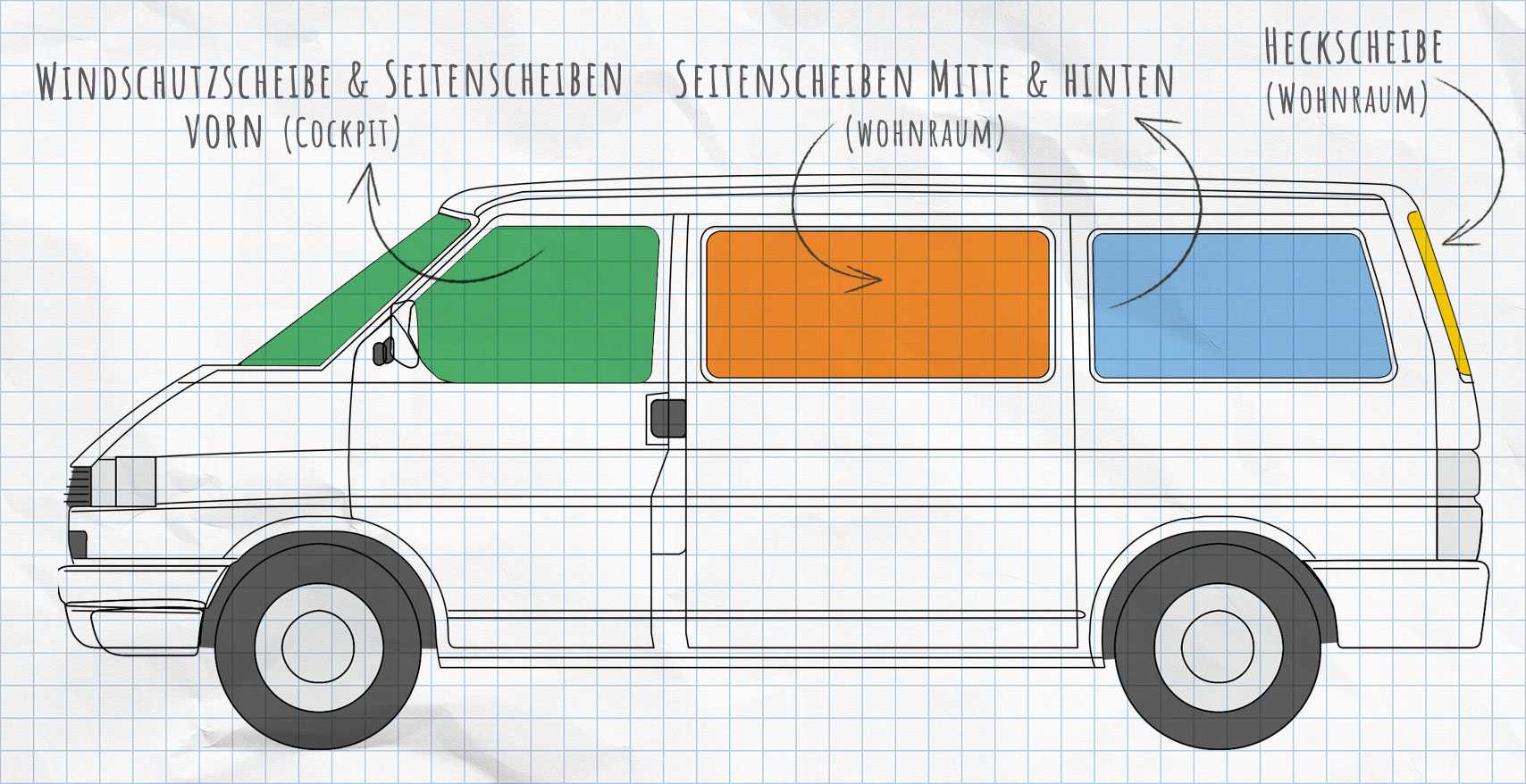

Модельный ряд и модификации Volkswagen Transporter T4

Сконструированный на специализированном заводе Transporter Т4 в Ганновере (Германия), был доступен в SWB (короткая колесная база) или LWB (длинная колесная база). Модельный ряд и модификации включают такие варианты:

Panel Vans – без окон за задней стойкой, один ряд сидений.
EuroVan – два боковых окна, раздвижная дверь.
Combi-Van – дополнительные окна между стойками B и C, 2 ряда сидений.
Caravelle – имеет 5, 7, 8, 9 посадочных мест.
Single Cab Pickup – одноместный пикап с кабиной, на основе шасси SWB.
Double Cab Pickup – пикап с двойной кабиной на базе шасси LWB
Syncro 4×4 – универсальная модель, подходит для перевозки пассажиров и груза.

1990-1995: несколько изменений модели, предлагались на выбор бензиновые и дизельные установки.
1996 – основная реконструкция модели. Изменения включают в себя задние дисковые тормоза, цельный задний бампер, 2,5-литровый двигатель TDI.
Caravelle VR6 был представлен с более длинным капотом для приспособления нового мотора.
2003 летом в Ганновере был прекращен выпуск Т4, чтобы сменить его на новое поколение Т5.

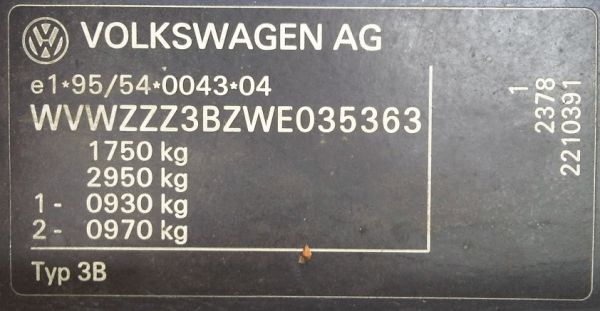

Пример расшифровки VIN-кода VW

Чтобы правильно идентифицировать данные конкретной модели автомобиля Volkswagen, нужно использовать специальные таблицы по расшифровке каждого символа. Это связано с тем, что концерн AG VW выпускает модельные ряды многих марок, которые, в свою очередь, подразделяются на поколения. Чтобы не запутаться в море информации, на каждую букву составили подробные таблицы. Вот пример расшифровки следующего VIN кода автомобиля «Фольксваген».

W — машина сделана в Европе;
V — завод принадлежит AG Volkswagen;
W — легковой автомобиль;
ZZZ — реализация на европейском рынке;
3B — марка Volkswagen Passat;
Z — свободное место;
W — модель выпущена в 1998 году;
E — автомобиль сделан на заводе Эмден / ФРГ;
035363 — номер кузова.

Связь номера шасси и VIN кода

ВИН-код автомобиля — это проверенный источник информации, в котором содержатся многие данные о машине. Кузов считается основной базой легкового автомобиля, а все марки седанов, универсалов, кабриолетов, лимузинов, минивэнов и других моделей концерн AG Volkswagen конструирует без использования рам. Жёсткий остов легковых автомобилей VW представлен в виде несущего кузова. Но VIN-код и номер кузова — это не одно и то же, да и предназначение их отличается.

ВИН-номер размещают на цельных частях кузова, но в разных местах. Номер кузова — это информация завода-изготовителя о его марке и типе, которая состоит из 8–12 букв латинского алфавита и цифр. Точные сведения можно получить из специальных таблиц. VIN-код располагает гораздо большей информацией в сравнении с номером кузова, который является всего лишь составной частью ВИНа. Основная группа идентификационной комбинации букв и чисел разрабатывается на головном предприятии, а завод изготовитель лишь добавляет в конец VIN-номера свои данные, в том числе и нарастающее количество кузовов одинакового типа.Неслучайно при регистрации легковых автомобилей вписывается только ВИН-код, а номером кузова никто обычно не интересуется.

Таблица: расположение номеров на автомобилях Volkswagen

Наименование автомобиля	VIN	Номер мотора	Типовая заводская табличка
Caddi	на задней поперечной стенкемоторного отделения	В передней части моторного отделения,в месте разделения блока и головки цилиндров. У 37- , 40- и 44-киловаттных моторов выбит наблоке рядом с выпускным коллектором	Спреди на обшивкепоперечины замка, справа
Kafer	на туннеле кузова околозаднего сиденья
Verto (с 1988 г.)Derby (с 1982 г.)Santana (с 1984 г.)	На перегородке моторного отсекасо стороны водосборника в проёме пластикового щитка
Carrado (с 1988 г.)	В передней части моторного отделения,в месте разделения блока и головки цилиндров	Рядом с идентификационным номером,в бачке радиатора
Scirocco (с 1981 г.)	В передней части моторного отделения,в месте разделения блока и головки цилиндров	В моторном отделении,на передней обшивке поперечины замка
Golf II, Golf Syncro,Jetta, Jetta Syncro (с 1981 г.)	В передней части моторного отделения,в месте разделения блока и головки цилиндров.У 37- , 40- и 44-киловаттных моторов выбит наблоке рядом с выпускным коллектором	В моторном отделении с правойстороны, либо в бачке радиатора
Polo — хэтчбек, купе, седан (с 1981 г.)	В передней части моторного отделения,в месте разделения блока и головки цилиндров	На передней обшивке поперечины замка,справа, рядом с откидным замком

Преимущества и недостатки

Transporter Т4 имеет строгий, целеустремленный дизайн. Из преимуществ можно отметить:

Широкий выбор вариантов внутренней отделки со шторами и сидениями, которые превращаются в кровать;
Длинную колесную базу;
Пяти цилиндровый дизельный двигатель TDI, предлагающий до 56км на 4,5л, разумные 144км/час;
Панорамный вид, видны все препятствия и опасности впереди;
Для мотора 2.5TDI можно выполнить чип-тюнинг для повышения производительности.
Крыша кузова водонепроницаемая, звукоизоляция и теплоизоляция на высшем уровне.

Многие владельцы Т4 отмечают такие недостатки как:

В фургоне невозможно стоять прямо, при приготовлении пищи, мытье посуды это не совсем удобно;
Со временем образовываются ржавчина, появляются дефекты краски;
Силовая установка VR6 употребляет слишком много топлива;

Комплектации VW T4

Конструкция Т4 довольно практична, его громоздкий кузов способен вместить до 5,4 кубических метров груза. Грузоподъемность 800-1200 кг, полная масса автомобиля 2,5-2,8 тонны. Доступ к грузовому отсеку легок благодаря раздвижным боковым дверям и двум задним дверям с широким углом открывания. Высота погрузки всего 51,5 см. Приборная панель имеет минималистичный стиль, центральная консоль не загромождена.

Пяти ступенчатая механическая коробка передач, четырёх ступенчатая коробка автомат;
Трансмиссии ДВС приводит в движение передние колеса;
Передняя треугольная подвеска, задняя независимая, рессорная подвеска;
Вспомогательные системы ABS (антиблокировочная система тормозов);
Гидроусилитель руля, гидравлическое рулевое управление;
Размер шин 215/60 R16 H, размер колесных дисков R16.

Фургон оснащён пятью цилиндрами, с 1995 усилитель руля был включен в стандартную комплектацию. Помимо типичной модели VW T4 Transporter в качестве MPV был произведён рекреационный автомобиль в трех вариантах, а также авто-дом, который можно использовать в качестве обычного транспорта, для мини-офисов, кемпинга, семейного авто.
