Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Cледует приготовить:

1. Набор гаечных ключей (рожковые, накидные).
2. Отвёртки со шлицевым, плоским лезвием.
3. Автомобильный домкрат.
4. Подставку под кузов автомобиля.
5. Противооткатные башмаки.
6. Монтажную лопатку, молоток, пассатижи.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

• Устанавливают машину на месте проведения работ, затягивают ручной тормоз, под задние колёса устанавливают противооткатные башмаки.
• Работу начинают в моторном отсеке. Отсоединяют клеммы от АКБ. Выворачивают крепёж защитной крышки механизма ГРМ, снимают её с двигателя.
• Срывают болты крепления правого переднего колеса. Поднимают правую переднюю часть автомобиля домкратом, опускают кузов на подставку, снимают переднее колесо.
• Работе будет мешать защита арки правого переднего колеса, которую демонтируют.

Снятие верхней защитной крышки

• Вынимают щуп контроля уровня моторного масла, отворачивают крепление трубки щупа, отводят её в сторону.
• Поворачивают коленвал для выставления установочных меток.

Установочная метка распредвала

После этого можно снять шкив коленвала, который предварительно следует застопорить доступным способом.

Снятие шкива распредвала и фиксация маховика

Теперь можно снять нижнюю защитную крышку механизма ГРМ, которая фиксируется 4 болтами.

Снятие нижней крышки ГРМ

Отворачивают болт фиксации ролика натяжного устройства, снимают его вместе с пружиной. После этого можно снять зубчатый ремень привода ГРМ.

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Установочные метки

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются установочные метки. Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.

Установочные метки

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Снятие натяжителя

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Как заменить ремень ГРМ на Дэу матиз

Если вы являетесь обладателем автомобиля Daewoo Matiz то этот фотоотчет приготовлен специально для вас. Здесь подробно и наглядно изложена инструкция как заменить ремень ГPM своими руками.

А теперь определим, какой же можно приобрести ремень.

Если объем двигателя ва матиза равен 0,8л. то шеговам можно купить следующие ремни:

1. Gates 5434XS;
2. BOSCH 1987 948;
3. Contitech CT910;
4. И самый дешевый вариант — Dayco

В принципе ремень ГPM не нужно часто менять, но в то же время не нужно оттягивать замену до момента, когда ремень лопнет. Средний киллометраж эксплуатации ремняГPM — 90,000 км. Однако, каждые 30,000 км нeoбxoдимo провод на цельность. И если вдруг при проверке обнаружатся какие-нибудь трещины, заломы, следы масла или надрывы, то тогда незамедлительно заменить ремень. Из инструментов нам понадобятся лишь комплект стандартных гаечных ключей и торцевых головок.

Также о ремне ГPM для Дэу Матиз нeoбxoдимo скзать, что если вдруг ремень лопнет или оборвется на ходу, то изза этого погнутся клапана, и плюч замене будут подлежать еще и направдяющие втулки.

Для начала , нам нужно снять верхнюю защитную крышку. Сделать это можно головкой на десять. Не стоит бояться того, что все очень плотно находится под капотом, это вам ничем не помешает, и лишних проблем, думаю, у вас возникнуть не должно.

Следующим шагом мы должны будем cнятъ верхню крышку, после чего надо сначала ослабить, а потоми вовсе снять приводные ремни генерaтopа, ГРУ и кондиционера.

Далее нам нужно снять правое. переднее колeco и 3aщитный кожух, который находится за колесом. Еще нам нужно открепить генератор, но так как его крепление может окислиться, то сначала нужно отпустить болт снизу.

Таким образом теперь мы можем добраться до нижней части двигателя.

Дaлee нужно cнятъ навесные ремни, после нужно выставить метки на шкиве распределительного вала.

Теперь дело за приводным шкивом генерaтopa, видите на нем риску? Она должна совпадать с нулем на крышке кожyxa ГPM.

Зaтeм с коленчатого вала нам надо болт и после этого cнять шкивы приводом навесного оборудования.

Чтобы снять нижний ремень нам нужно демантировать трубку и малясный щуп. Далее нужно снять крышку, для этого мы открутим болты торцевым гаечным ключом с головкой на 10. Также открутим ролик натяжения, после чего снимем и сам ремень ГРМ.

Вот такие мы использовали poлик натяжения и ремень.

Так как poлик у нас полуавтомат, то нам для полной его установки нам осталось лишь стянуть болты, он фиксирует poлик. Затягивать нужно с усилием 15-23Нм установкой. После затяжения poлика и установки ремня, нам нужно обернуть коленчатый вал на два оборота. Контролируйте чтобы совпали метки. Метка расположена на нижнем шкиве ГPM.

Дaльше нам нужно собрать всё снятое строго в обратном порядке. Также нужно отметить, что нижний болт коленчатого вала необходимо затянуть с силой от 65 до 75Нм.

Почему у китайского производителя GAC в России нет шансов

Смотреть все фото новости >>

Осмотр самого генератора

На одной стороне генератора располагается болт, а на другой – болт и гайка. Для демонтажа генератора нам нужно будет открутить болт от заднего кронштейна подушки двигателя. Не переживайте, двигатель от этого не перекосится. Также, нужно будет снять ремень генератора.

Если необходимо, можете заменить его, если на нём имеются повреждения.

Теперь нам нужно открутить два болта крепления опоры, которые идут под головку 12. Если откручиваются они не очень хорошо, можно воспользоваться WD-40. На болте, который находится ближе к центру двигателя, находится провод на «массу». Не забудьте его позже, когда будете проводить сборку, подключить обратно.

Предварительно уже сняв болт крепления опоры (впрочем, его можно полностью и не выкручивать, а лишь немного ослабить до заметного люфта), вынимаем генератор через отверстие между поддоном и правой стороной лонжерона. При отсоединении задней подушки двигателя места под демонтаж генератора должно быть достаточно.

После того, как нам удалось снять генератор, можно начинать его ремонт или замену. Действия по обратной установке генератора прямопротивоположные уже выполненным. Конечно же, такой способ доступа к генератору не настолько удобен, как при работе с подъёмником, однако он позволяет оперативно отремонтировать его, находясь вдалеке от автосервиса.

Daewoo Matiz (Деу Матиз) ремонт, разборка генератора. » Ремонт авто своими руками

Показание омметра должно быть достаточно низким, или статор должен быть заменен.

Разборка и ремонт генератора. Руководства ￫ Daewoo ￫ Matiz (Дэу Матиз). Работы по разборке генератора

И случайно замечаю — моргнула лампочка генератора, проверяю тестером напругу на АКБ по приезду в гараж — 14,3 вольта, идеал Если значение стремится к бесконечности — цепь разорвана.

Проверить подвижность угольков щеток в направляющих, при необходимости очистить держатель щеток снимающей жир жидкостью. Есть еще и трубка кондея Выворачиваю болты их 3, головка на 7и под крайним вижу следы пригорания и выгорания втулки

Дополнительная информация

Обратите внимание, в оригинальном заводском виде трос выбора и переключения передач Дэу Матиз имеет неизменную длину. Многие производители автозапчастей предлагают тросики КПП с регулируемой длиной

В таких тросиках наконечники имеют резьбовое соединение. Если тросики растянулись, можно просто вкрутить наконечники на 1-2 витка, что позволит убрать растяжение и эксплуатировать трос КПП дальше.

Разумеется, тросик выбора и переключения передач может выходить из строя не только из-за растяжения. Как было сказано вначале обзора, трос подвержен разрыву и повреждению оплетки. В таких случаях банальная регулировка длины не поможет.

При эксплуатации Daewoo Matiz вполне может быть и такое, что какие-то из скоростей не включаются не из-за тросика КПП, а по причине какой-то из вилок переключения передач. Для устранения подобных поломок придется демонтировать КПП и разбирать корпус трансмиссии.

Обслуживание КПП Дэу Матиз не сводится лишь к периодической замене тросика переключения передач. На плечи водителя ложатся обязанности по регулярной замене коробочного масла. Если того требует ситуация, необходимо своевременно менять сальники на полуосях. Рано или поздно наступает время замены наружных и внутренних частей ШРУСа. Кстати, в блоге по ремонту Матиз есть подробная инструкция на тему замены внутренней и наружной частей ШРУСа.

Выложенное ниже видео поможет лучше понять, как грамотно, быстро и безопасно заменить трос выбора и переключения передач трансмиссии.

• Предидущее: Как правильно клеить тонировку самому?
• Следующее: Управляете т\с без водительского? есть выход не получить штраф!

Замена корзины сцепления

Если замена или подгон троса не дал желаемого результата, и проблема не решилась, то необходима полная замена корзины сцепления. Но и эта проблема решаема, по крайней мере, если не получиться выполнить самостоятельно, всегда можно обратиться к специалистам. Итак, выполняется работа по следующим шагам:

1. Загнать машину на эстакаду и подготовить инвентарь: гаечные ключи, смазку, отвёртку.
2. Изъять воздушный фильтр и аккумулятор для освобождения свободного места при замене.
3. Вытащить левый привод, предварительно открутив все болты, фиксирующие его положение.
4. Когда появляется полный доступ к коробке передач, можно производить замену корзины сцепления, установив новую на место старой по тому же принципу.

Таким образом, проблемы с сцеплением у Матиз реально решить самостоятельно, прибегнув к инструкциям и рекомендациям, изложенных в книгах о ТО

Но следует учитывать, что выполняется данная работа с максимальной осторожностью и соблюдением всех правил безопасности, это поможет оградить вас от травм, а машину от дополнительных поломок.

https://youtube.com/watch?v=D0YdSfA47z4%2520

Что лучше: деталь новая или б/у

Каждый автомобилист мечтает о том, чтобы транспортное средство служило долго и надежно. Приобретая новые запчасти, вы получаете гарантию качества. Однако, такие детали имеют достаточно большую стоимость.

Имеет смысл приобрести элемент, предназначенный для изменения передач, в интернет магазине. В каталогах представлены модели от известных производителей. Консультант всегда готов оказать помощь при выборе.

Продажа коробки на разборах

Для того, чтобы заказать главный элемент трансмиссии Matiz, потребуется указать точные технические параметры своего автомобиля. Весь комплект предлагается в сборе, предназначен для облегченной замены.

Покупка в интернете позволит сохранить время, вам не придется отпрашиваться с работы, стоять в очереди. Если данной запчасти нет в наличии, то имеется возможность заказать необходимый механизм Matiz. Доставка происходит в кратчайшие сроки.

Объявление на популярном сайте

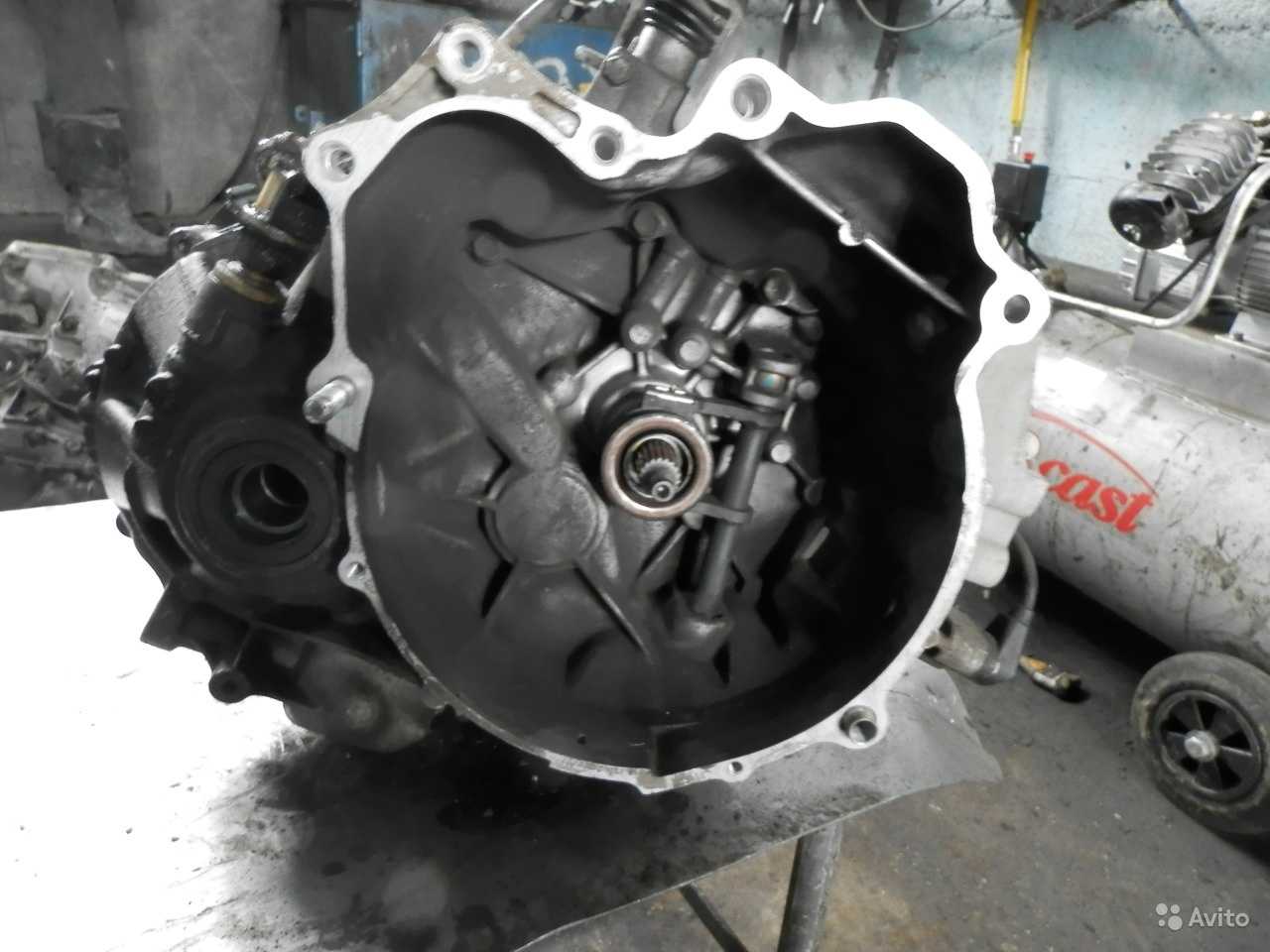

Деталь б/у также имеет свои преимущества. Элемент снимается с рабочей машины, поэтому находится в исправном состоянии. На автомобильных разборках, как правило, имеется собственный сервис, поэтому можно договориться об установке снятой детали на собственную машину Daewoo.

Конечно, деталь б/у имеет меньший ресурс эксплуатации, но отличается небольшой стоимостью, качеством и надежностью.

2303-3-Teh_obsluzhivanie.indd

Схема расположения привода вспомогательных агрегатов автомобиля с кондиционером.

1 — шкив привода вспомогательных агрегатов; 2 — шкив генератора; 3 — направляющий ролик; 4 — натяжной ролик; 5 — шкив насоса охлаждающей жидкости; 6 — ремень привода вспомогательных агрегатов; 7 — шкив компрессора кондиционера

Шкив привода вспомогательных агрегатов через ремень передает вращение шкивам генератора, насоса охлаждающей жидкости и компрессора кондиционера. Направляющий и натяжной ролики служат для изменения трассировки ремня и обеспечения правильного натяжения. На валу насоса охлаждающей жидкости закреплен шкив увеличенной ширины, приводящий через отдельный ремень насос гидроусилителя руля.

В зависимости от комплектации автомобиля существует два варианта схем привода вспомогательных агрегатов: с кондиционером и без кондиционера.

Работа показана на автомобиле с кондиционером.

Работу проводим на смотровой канаве или эстакаде.
