Как просто поднять просевшую дверь на любом автомобиле

Установка автосигнализации на Chevrolet Niva — Точки подключения, расположение и цвета проводов

В некоторых комплектациях «Нивы-Шевроле» установлен центральный замок. Если штатный ЦЗ действительно есть, им управляет единый модуль. Нужно заметить, что этот же модуль выполняет роль штатной сигналки. Получается, что сигнализация с центральным замком установлена в «Шниве» с завода, но к ней, то есть к штатному модулю, всегда можно подключить и дополнительную сигналку. Один из вариантов такого подключения рассматривается дальше.

Дверь водителя — белый/синийдверь пассажира — желтый/черныйдвери задние — белый/черныйбагажник — белый/красныйкапот — зелёный/черныйВсе концевики отрицательные

Повороты — синий и синий/черный

Блок ЦЗ за монтажным блоком.ЦЗ (-) — закрытие — 7 нога, открытие — 2 нога.Для управления центральным замком нужно подпаяться к блоку цз.

На этом автомобиле первое нажатие штатного брелка открывает водительскую дверь, второе пассажирские. На одном из известных сайтов есть точки подключения при помощи дополнительного реле. Но этот способ не считаю лучшим. Поэтому и предлагаю свой. Блок ЦЗ на Шеви-Ниве стоит от Калины.

Как снять и установить заднюю дверь Нива Шевролет

Снятие кронштейна запасного колеса

Вам потребуется ключ «на 17».

1. Снимите с кронштейна запасное колесо.

Отверните четыре гайки крепления кронштейна к двери задка

Снимите установленные под гайками шайбы.

Снимите кронштейн и резиновые шайбы со шпилек двери задка

Устанавливайте кронштейн запасного колеса в порядке, обратном снятию

Вам потребуются отвертки с плоским и крестообразным лезвием.

1. Откройте дверь задка.

Выверните верхние винты крепления рамки стекла.

Снимите с обеих сторон рамки декоративные заглушки

Выверните расположенные под заглушками винты.

Снимите рамку стекла.

Отверните заливную пробку

Снимите накладку горловины бачка омывателя стекла двери задка.

Аккуратно подденьте обивку отверткой в местах расположения пистонов крепления и снимите ее

Чтобы не поцарапать отверткой окрашенные детали, обмотайте жало отвертки изоляционной лентой.

Установите обивку и рамку стекла в порядке, обратном снятию.

Сломанные пистоны крепления обивки замените новыми

Снятие и установка привода замка двери задка

Вам потребуются отвертки с плоским и крестообразным лезвием.

Снимите обивку двери задка.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Выверните винты крепления моторедуктора

Снимите моторедуктор привода замка.

Отсоедините от моторедуктора колодку жгута проводов

Устанавливайте моторедуктор привода замка и снятые детали в порядке, обратном снятию.

Снятие и установка замка и ручки замка двери задка

Вам потребуются: ключи «на 8», «на 10», отвертки с плоским и крестообразным лезвием.

Снимите обивку двери задка.

Отсоедините клемму «минус» аккумулятора

Выверните винты крепления замка

При помощи отвертки отсоедините тяги от рычага выключателя замка двери

Отсоедините тяги от ручки двери

Разъедините черную колодку жгутов

Разъедините белую колодку жгутов

Снимите замок в сборе с моторедуктором привода

Отверните гайки крепления ручки двери

Выверните болт кронштейна ручки

В положении «открыто» сдвиньте ручку влево и извлеките ручку из отверстия двери

Устанавливайте замок двери задка и его ручку в порядке, обратном снятию

Перед сборкой смажьте трущиеся металлические части механизма консистентной смазкой.

Снятие и установка двери задка

Вам потребуется: ключи на 10, 13, 17 и отвертка

Отсоедините минусовую клемму аккумулятора

Выверните винты крепления левой обивки багажника

Снимите пистоны крепления левой обивки багажника

Отведите обивку в сторону

Выверните винты крепления накладки боковины

Снимите декоративную накладку проушины ремня безопасности

Выверните болт крепления проушины к кузову

Выведите ремень из-под накладки боковины

Снимите накладку

Отсоедините колодку жгута проводов от лампы освещения багажника

Разъедините колодку жгута проводов двери задка

Снимите дефлектор вытяжной вентиляции

Отверните гайку крепления клеммы массового провода

Извлеките из отверстия кузова резиновую втулку

Извлеките из отверстия кузова жгут проводов двери задка

Выверните болты крепления ограничителя открывания двери

Выверните болты крепления нижней петли задка, предварительно пометив положение петли на кузове (если будете устанавливать прежнюю дверь)

Выверните болты крепления верхней петли задка, предварительно пометив положение петли на кузове (если будете устанавливать прежнюю дверь)

Снимите дверь задка

Устанавливайте дверь задка и все снятые детали в порядке, обратном снятию.

Регулировка положения двери задка

Регулируют положение двери задка изменением положения фиксатора замка и гнезда шипа двери.

Вам потребуется ударная отвертка

При помощи ударной отвертки ослабьте винты крепления фиксатора замка двери

Ослабьте винты крепления гнезда шипа двери задка

3. Переместите фиксатор и гнездо в требуемом направлении и затяните винты.

Снятие и установка ограничителя открывания двери задка

Вам потребуется: ключ на 13, отвертка с крестообразным лезвием, молоток

Снимите обивку двери задка

Выверните болты крепления ограничителя к кузову

Выверните винты крепления бачка омывателя стекла двери задка и снимите его.

https://youtube.com/watch?v=OD0cPxsGp8I

Выверните болты крепления ограничителя к двери

Снимите ограничитель

Устанавливайте ограничитель в порядке, обратном снятию.

При необходимости воспользуйтесь молотком.

Дефектовка кузова

Перед началом любого вида ремонта необходимо провести внимательный и скрупулёзный осмотр, как отдельных элементов, так и самого автомобиля в целом и при этом постараться сразу отдефектовать все сомнительные участки. Особенно данная процедура актуальна при покупке подержанного автомобиля.

Лакокрасочное покрытие

Внимательно проверяем цвета кузова шевроле нива на однородность, переход цветовых оттенков с элемента на элемент, при этом обращаем внимание не только на лицевую сторону, но и на внутренние окрашенные поверхности. Отличавшиеся по цвету пол салона, крышка багажника и центральные стойки, как минимум должны вас натолкнуть на определённые размышления

Так же выявляем места повреждения лакокрасочного покрытия, места его царапин, сколов и появления коррозии.

Зазоры

Все разрозненные части кузова от шевроле нива должны иметь между собой симметричные и одинаковые с каждой стороны зазоры.

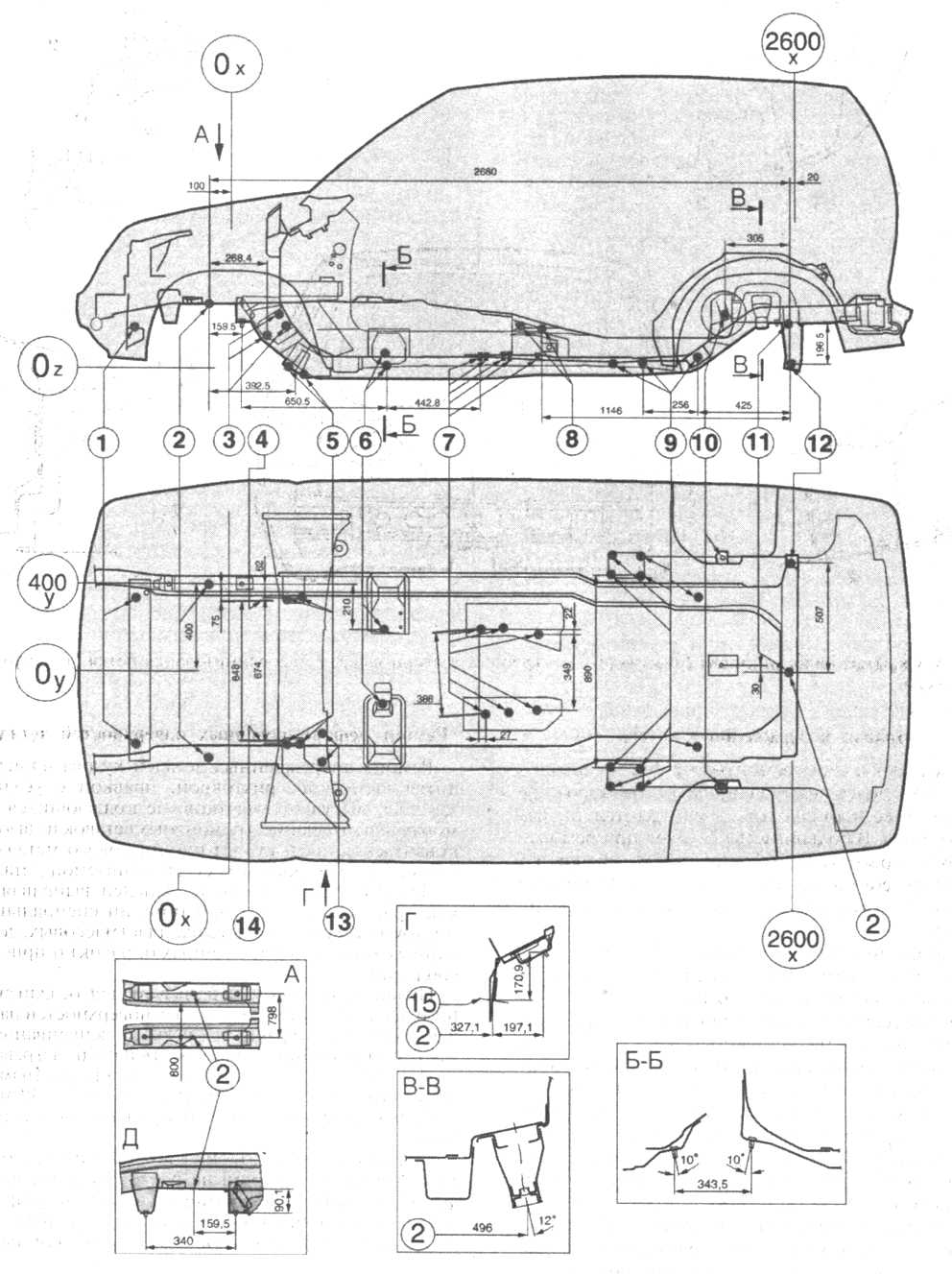

Геометрия кузова

Несущий как на нива шевроле тип кузова подразумевает, что он несёт на себе все навесные части автомобиля

Поэтому этому этапу проверки следует уделить особое внимание, так как цена на кузовной ремонт шевроле сведёт на нет все преимущества автомобиля

Внимательно проверяем лонжероны на следы сварки, покраски и на наличие деформаций их поверхностей. Так же желательно провести замеры контрольных точек кузова и его проёмов.

Навесные элементы

Крышка багажника, капот и двери салона должны закрываться и работать в различных положениях с одинаковым усилием. Герметичный резиновый уплотнитель должен прилегать к закрываемой поверхности всей плоскостью, ровно по краям.

Сварочные швы

Сварные швы завода изготовителя выглядят ровными и не слишком длинными, без наплывов. Элемента кузова, как правило, привариваются с помощью точечной сварки. Неаккуратный шов в этом случае не приемлем.

Крепёжные элементы

Шляпки болтов, винтов и саморезов не должны иметь следов их откручивания, гаечных ключей. Иное подразумевает, что кузов подвергался ремонтным операциям связанных со снятием/заменой некоторых элементов.

Как Снять Обшивку Передней Двери Шевроле Нива

Чехол для Chevrolet Niva

Дверь Chevrolet Niva Car Sheeting играет роль в дизайне интерьера интерьера. Без этого было бы очень сложно назвать салон удобным и элегантным. Но он действует не только как объект интерьера, но и служит некоторой защитой от посторонних шумов. Рассмотрим основные цели Niva Chevrolet, его удаление и установку.

Что такое отделка двери Chevrolet Niva и ее назначение

Дверная облицовка. это пластиковый элемент, который скрывает внутреннюю поверхность двери. Наверху пластика наносится декоративная ткань, которая смягчает прикосновение к дверям и разбавляет грубую пластиковую форму. Без этой облицовки интерьер Шневой. это металлическая база с углублениями для ручек и оконных подъемников.

Он предназначен для:

1. Скрытие металлической дверной базы авто.
2. Стиль и элегантность в салоне.
3. Расположение на прокладке рычага открытия и закрытия.
4. Снижение уровня шума в салоне, что происходит за бортом автомобиля.
5. Создание места для установки динамиков в передней облицовке двери.

Процесс демонтажа облицовки передней двери от машины Шневой

Причины, по которым необходимо демонтировать облицовку передних дверей, изобилуют. Это может быть либо установка громкоговорителей, либо замена их, либо ремонт внутренних механизмов.

Обивка выполнена так, что на первый взгляд очень сложно понять, как она извлекается.

На самом деле все просто, важно быть осторожным и внимательным, чтобы не повредить крепежные элементы материала во время демонтажа. Места для крепления кожи

Места для крепления кожи

Обратите внимание

Процесс извлечения передней обивки включает в себя следующую последовательность действий:

1. На ручке находятся две маленькие декоративные капсулы, под которыми закреплены элементы. Необходимо снять шапки с острым предметом, подковырнув их края.
2. Ослабьте крепежные винты с помощью крестовой отвертки и снимите рукоятку подлокотника.
3. Мы переходим в карман для хранения вещей. Он крепится к основанию с помощью трех крепежных винтов, расположенных ниже. Отвинтите и выньте пластиковый карман.
4. Затем снимите пластиковую крышку ручки открытия. Он фиксирует обивку, поэтому, не удаляя ее, невозможно будет демонтировать кожу. Для этого нажмите на кнопку фиксатора и закрутите крепежный болт крестовой отверткой.
5. Демонтаж облицовки выполняется следующим образом: ручка вытягивается.
6. Все готово для снятия передней обивки. Он прикреплен по периметру специальными пластиковыми ключами. Дюбели закреплены в отверстиях, и их можно удалить только, удалив корпус вручную. Раньше необходимо было обойти периметр с помощью крутой отвертки и сжать кожу на 2-3 см.
7. После этого его можно легко снять с сиденья.

Все началось с ручки задней двери

! Заедало и туго открывалась. После ремонта и чистки ручки WD-40 стала дверь.

Как снять двери Нива Шевроле, электро разъёмы?!!!

Как разъединить электро разъёмы дверей Нива Шевроле

Теперь вы можете выполнять любые ремонтные или диагностические работы с внутренними деталями или обшивки

Удаление занимает не более десяти минут, важно не спешить при демонтаже облицовки, так как можно повредить крепежные штифты. Монтаж кожи осуществляется в порядке, обратном снятию

Процесс снятия отделки с задней двери

Задние двери имеют механический вид окна электропитания в дизайне. Поэтому вывод осуществляется в следующем порядке:

Разблокировка замка.

Чтобы открыть заблокированную дверь необходимо потянуть за пластиковый язычок актуатора. Можно так же сдвинуть саму защелку замка. После того, как она разблокировалась можно снимать замок, но при этом необходимо отключить клеммы аккумулятора. Сам замок держится при помощи винтов на торце.

После того, как они откручены нужно при помощи отвертки отсоединить тяги и отключить клеммы. Затем можно вытаскивать замок из корпуса. После того как он вытащен, гораздо проще произвести внешний осмотр, чтобы установить точную причину проблемы. Если есть сомнения, то лучше сразу заменить деталь на новую, которая точно будет исправна.

16.17.4 Регулировка задней двери

Внимание: При регулировке автомобиль должен стоять на колесах. • Открыть заднюю дверь, с помощью кольцевого ключа на 24 мм повернуть регулировочный буфер на 90°против часовой стрелки -стрелка- и вынуть его из профилированного отверстия

• Открыть заднюю дверь, с помощью кольцевого ключа на 24 мм повернуть регулировочный буфер на 90°против часовой стрелки -стрелка- и вынуть его из профилированного отверстия.

• Ключом с наружным шестигранником на 3 мм отпустить стопорный болт настолько, чтобы можно было вынуть движок фиксатора. 1 — резиновый колпачок.

• Вынуть движок фиксатора из корпуса и отрегулировать на размер а = 12,5 мм. Примечание: у нового буфера расстояние 12,5 мм предварительно уже выставлено.

• Регулировочный буфер вставить, повернуть на 90° по часовой стрелке и тем самым зафиксировать в профилированном отверстии.

• С левой и правой стороны, над задним фонарем, вывернуть из глухой гайки-заклепки -2- колпачок -1 -.

• Заднюю дверь закрыть, но замком не запирать.

• Установить зазор в стыке между задней дверью и боковой частью кузова равным 4,5 мм.

• На СТО для этого применяется регулировочный калибр для зазоров vw-3371.

• Заднюю дверь снова открыть.

Примечание: задняя дверь теперь отрегулирована с предварительным натягом примерно в 3 мм.

• С левой и правой стороны, над задним фонарем, ввернуть колпачок в глухую гайку-заклепку.

• Ключом с наружным шестигранником ввернуть стопорный болт -1-на расстояние не более чем а = 25 мм.

• Заднюю дверь закрыть и проверить правильность зазоров в стыках.

Порядок демонтажа обшивки дверей

Инструкция по снятию обивки:

1. С помощью ножа снять заглушки.
2. Открутить плоской отверткой винты.
3. Извлечь накладку.
4. Отключить фиксаторы.
5. Снять регулировочный рычажок бокового зеркала.
6. Отстегнуть верхний ряд клипс. Выдвинуть панель.
7. Отсоединить провода электропроводки: динамиков, стеклоподъемников.
8. Убрать крепежи корпуса закрывающего прибора.
9. Снять нижний ряд пистонов, после чего появится доступ к тяги.

Теперь можно проводить диагностику, ремонт или замену деталей. Обратная сборка выполняется в аналогичном порядке.

• набор отверток;
• шило;
• ключ на 8;
• ветошь;
• нож.

1. С помощью ножа снять заглушки.
2. Открутить плоской отверткой винты.
3. Извлечь накладку.
4. Отключить фиксаторы.
5. Снять регулировочный рычажок бокового зеркала.
6. Отстегнуть верхний ряд клипс. Выдвинуть панель.
7. Отсоединить провода электропроводки: динамиков, стеклоподъемников.
8. Убрать крепежи корпуса закрывающего прибора.
9. Снять нижний ряд пистонов, после чего появится доступ к тяги.

Для того, чтобы демонтировать обшивку, необходимо соблюдать следующий порядок работ:

1. Всего, на одной двери Нива Шевроле предусмотрено восемь болтов фиксации, и некоторые из них спрятаны за декоративными заглушками. Наличие всех болтов указано стрелками.
2. В первую очередь необходимо демонтировать две заглушки, которые расположены у рукоятки двери. Удобнее всего их извлекать при помощи острого и тонкого металла.
3. Когда находящиеся под ними болты выкручены, демонтируем два открытых болта расположенных прямо по направлению стойки.
4. Ещё три фиксатора выкручиваем снизу дверей, там они также ничем не закрыты.
5. Последним, демонтируем болт, который расположен под ручкой открытия двери. Для этого отводим её на себя и выкручиваем его.
6. Когда обивку ничего не держит, останется снять её от «клопов». Для этого проводим по периметру двери толстой отвёрткой, отжимая края на несколько сантиметров, после чего дверь сама легко сойдёт с места.

Полный размерв отцепленном видеДалее тонкой отвёрткой отцепляем тягу на солдатик двери и вынимаем её

Так же обращаем внимание на тягу актуатора замка (красная стрелка) — разбирать не мешает, а при сборке её надо будет поставить как было). Полный размерСнимаем крышку вбокТеперь можно вытащить микрик — вот он, паршивец)Кстати, микрик нормальнозамкнутый, когда двери закрыты — скоба микрика нажата и контакты размыкаются)Разбираем его тоненькой отвёрткой, но АККУРАТНО — внутри мелкие детали!

Полный размерСнимаем крышку вбокТеперь можно вытащить микрик — вот он, паршивец)Кстати, микрик нормальнозамкнутый, когда двери закрыты — скоба микрика нажата и контакты размыкаются)Разбираем его тоненькой отвёрткой, но АККУРАТНО — внутри мелкие детали!

Полный размерПотроха микрикаПинцетом аккуратно вынимаем “пружинку” и снимаем “контакт”

Полный размерНагар на контактной площадке

Вычистил тонким надфилем.

3) Тяги на личинку замка и на наружнюю ручку одеваются довольно туго. Всем ровных дорог и исправных микриков).

Автомобиль Шевроле Нива на момент начала производства сильно отличался от своих предшественников. Современный салон, удобное расположение приборов на панели и многие другие новшества сильно отличали его и делали комфортнее. Но самым главным отличием стало превращение кузова из трехдверного в пятидверный.

Но любая техника склонна к поломкам, поэтому иногда из строя может выйти ручка двери Нива шевроле нива или другая деталь, отвечающая за нормальное функционирование двери. Это создает много проблем, снижает удобство использования автомобилем.

Меняем сайлентблоки на Шевроле Нива своими руками

yagaaleks Blog Перетяжка салона своими руками

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

>

Скорее всего Вам понадобится болгарка.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

Для выпрессовки и запрессовки сайлентблоков желательно иметь специальный съёмник.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

1. Устанавливаем автомобиль на смотровую яму или на эстакаду, так будет удобнее добираться до деталей подвески. Включаем первую передачу, устанавливаем упоры под задние колёса.
2. Срываем гайки крепления колеса, вывешиваем передок на домкрате. Сняли колесо.
3. Снимаем колесо и устанавливаем второй домкрат под нижний рычаг. Максимально высоко поднимаем его, чтобы пружина максимально сжалась. Используем домкрат как рычаг
4. Аккуратно устанавливаем две стяжки на пружину диаметрально противоположно. Проверяем крепление зацепов стяжки и поджимаем пружину ещё не 10–15 мм. Используем стяжки для пружин.
5. Опускаем дополнительный домкрат (вместе с ним опустится и нижний рычаг) чтобы снять напряжение со стабилизатора поперечной устойчивости.
6. Раскручиваем гайки крепления хомута стабилизатора и освобождаем от него рычаг.
7. Откручиваем болт крепления амортизатора и вынимаем его из проушины. Тут может пригодится болгарка.
8. Откручиваем три гайки крепления шаровой опоры. Снимаем шаровую.
9. Убираем дополнительный домкрат и вынимаем пружину.
10. Откручиваем гайку оси нижнего рычага, выбиваем проставкой ось, запоминая количество и расположение регулировочных шайб и снимаем рычаг. Старый сайлентблок. Готовься к бою!
11. Выпрессовываем старые сайлентблоки из рычага. Если не получается, их можно просто выжечь газовой горелкой или паяльной лампой. Если сайлентблок не выпрессовывается, то можно его выжечь. Стандартное решение.
12. Тщательно очищаем посадочные места рычага и запрессовываем новые сайлентблоки, предварительно смазав и рычаг, и сайлентблок графитовой смазкой, Мовилем или Литолом. Запрессовываем новые сайлентблоки.
13. Устанавливаем нижний рычаг в обратной последовательности, не забыв про пакет регулировочных шайб.

Снятие верхнего рычага

Верхний рычаг снимается ещё проще — нужно открутить два болта крепления оси и три болта крепления рычага к шаровой опоре.

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки запрессовываются аналогично нижним

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

Знакомство с авто

Нива относится к категории элегантных внедорожников, которые стали первым результатом сотрудничества Авто ВАЗ и General Motors. Передвижение по городской улице можно смело назвать удобным и комфортным, авто подходит для выезда на дачу по выходным, семейного путешествия компанией в три человека. В своей тарелке авто себя чувствует также там, где ровную дорогу сменяет агрессивный роуд офф. Среди особенностей Шеви Нива можно выделить следующее:

• новый современный несущий кузов;
• двигатель не связан с редуктором переднего моста;
• привод всех колес постоянный;
• унификация заднего и переднего карданных валов;
• удлинение промежуточного вала;
• модернизирована конструкция привода КП, а также тормозная система.

Устройство кузова

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Цельнометаллический универсальный, с пятью дверьми, сварной кузов выполнен в виде жёсткой пространственной фермы, являющей собой несущую конструкцию, состоящую из остова и навесных элементов (двери, капот, бампера, детали остекления, наружная отделка и внутренняя обивка)

Цельнометаллический универсальный, с пятью дверьми, сварной кузов выполнен в виде жёсткой пространственной фермы, являющей собой несущую конструкцию, состоящую из остова и навесных элементов (двери, капот, бампера, детали остекления, наружная отделка и внутренняя обивка).

1	Рамка радиатора (её верхняя поперечная часть)
2	Переднее правое крыло (брызговик)
3	Передний щиток («телевизор»)
4	Крыло (переднее правое)
5	Дверь (правая, передняя)
6	Капот
7	Дверь (задняя, левая)
8	Панельная часть крыши
9	Дверь (задняя)
10	Пол (поперечина сзади)
11	Боковая часть кузова (слева)
13	Крыло (заднее, левое)
13	Дверь (задняя, левая)
14	Пол (туннель пола)
15	Дверь (передняя, левая)
16	Крыло (переднее, левое)
17	Бампер передний (балка)
18	Рамка радиатора (её нижняя поперечная часть)
19	Рамка радиатора (её правая стойка)
20	Лонжерон (правый, передний)

1	Монтажные отверстия радиатора
2	Базовые (диаметр – 20 миллиметров) отверстия
3	Рулевой механизм
4	Кронштейны (привалочная плоскость) маятникового рычага
5	Стабилизатор
6	Опора силового агрегата (задняя)
7	Раздаточная коробка
8	Стояночный тормоз
9	Подвеска задняя
10	Амортизатор задний
11	Базовые (диаметр – 20 миллиметров) отверстия
12	Поперечная тяга
13	Блок педалей
14	Рулевой механизм (привалочная плоскость)
15	Вакуумный усилитель тормоза
