Панель приборов уаз патриот: описание значков

Предназначение печки УАЗ Патриот

В холодное время года требуется не только обогрев самого салона – как известно, проблема запотевания автомобильных стёкол становится наиболее острой именно с наступлением холодов. Отопитель УАЗ Патриот – устройство, позволяющее совмещать обе функции: нагревать и доставлять тёплый воздух в область лобового и боковых зеркал, а также обогревать водителя и пассажиров внедорожника. Отметим, что схема отопителя УАЗ Патриот, начиная с 2012 года, предполагает использование двух отопителей – дополнительная печка предназначена для обогрева заднего ряда сидений.

Необходимость столь значительной модификации системы отопления была обусловлена недостаточностью обогрева задней части автомобиля, что в условиях сильных морозов ограничивало эксплуатацию внедорожника. Монтаж дополнительного отопителя позволил существенно улучшить обогрев задней части внедорожника, поскольку ранее пассажиры жаловались на то, что тёплый воздух до заднего ряда сидений практически не доходит.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Наиболее частые причины отказа электрической части автомобиля:

  • механические повреждения электропроводки (обрыв цепи, замыкания, износ клемм и прочее);
  • отказ датчиков и узлов вследствие попадания влаги, процессов коррозии;
  • неисправность узлов контроля и блоков управления;
  • выход из строя осветительного оборудования, предохранителей, реле;
  • сбои в работе электронных блоков;
  • проблемы в работе стартера, генератора, коррозия клемм аккумуляторной батареи.

В модельном ряду УАЗ Патриот представлены автомобили с двигателями, выполненными по стандартам Евро 2 (до 2007 года), Евро 3 (выпуск с 2007 по 2020 год) и Евро 4 (после 2013 года). Схема электрооборудования УАЗ Патриот для каждой модификации имеет свои особенности, связанные с устройством системы управления двигателем, применением различных электронных блоков и другого оборудования. Так, автомобили до 2012 года выпуска комплектовались словенскими монтажными блоками реле и предохранителей. Они имеют неразборную конструкцию, и теоретически не подлежат ремонту, если имеют внутреннюю неисправность (оплавленные проводники, разрушенные контакты и др.) Практически такие проблемы также решаются, но только опытными мастерами и с применением оригинальных методов. С 2012 года автомобили Патриот комплектуются разборным монтажным блоком реле и предохранителей (аналогично ВАЗ), что существенно упрощает процесс ремонта этого узла. Турбодизельные двигатели автомобилей УАЗ Патриот, которые начали устанавливать на серийные автомобили с 2012 года, соответствуют стандарту Евро 4. Выполнение высоких требований экологичности потребовало усложнения схемотехнических решений электрооборудования автомобилей. В состав дополнительной комплектации автомобилей входит «зимний пакет», который включает следующее электрооборудование:

  • электроподогрев лобового стекла;
  • дополнительный электрический отопитель салона;
  • подогрев заднего ряда сидений;
  • аккумулятор высокой емкости.

Для проведения оперативного и качественного ремонта электрооборудования автомобиля необходимо внимательно изучить принципиальную электрическую схему, соответствующую году выпуска авто.

Электрическая схема УАЗ Патриот с 2007 до 2012 года выпуска


Рис.3

Обозначение элементов приведено на рис.4


Рис. 4

В случае отказа работы электрооборудования следует в первую очередь проверить исправность реле и предохранителей в соответствии со схемой на рис.5:


Рис. 5

При замене вышедших из строя предохранителей в первую очередь следует убедиться в отсутствии коротких замыканий проводки, исправности устройства, который он обслуживает, затем установить предохранитель в точном соответствии с номиналом (током), указанном на блоке предохранителей. Один предохранитель может обслуживать несколько электрических узлов, следует убедиться в исправности всех элементов.

Внешний вид и эксплуатационные характеристики

Щиток изготавливают из черного пластика. Удобный съемный корпус можно демонтировать для устранения неисправностей и проведения диагностики. Снять панель в силах даже новичок. Возможен тюнинг детали. Дизайн стильный, как у зарубежных «кроссоверов».

На щитке располагаются:

  • блок управления осветительными устройствами;
  • кнопки для переключения «поворотников»;
  • кнопки управления «дворниками» и подачей воды для промывания ветрового стекла;
  • регуляторы работы очистителей окон;
  • приборы, измеряющие скорость (спидометр), частоту вращения валов;
  • индикаторы уровня бензина в баке;
  • часы;
  • кнопки для подачи гудков;
  • блоки управления обогревателем и кондиционером;
  • замок зажигания со встроенной противоугонной системой;
  • кнопки включения аварийного сигнала.

Читайте про подключение подмотки спидометра на УАЗ Патриот

Какие датчики температуры установлены на УАЗ Патриот

Как и в ряде других автомобильных марок, на УАЗ Патриот предустановлен ДТОЖ. Что касается датчика внешней температуры воздуха (далее — ДВТВ), то прибор установлен только в комплектациях Стиль, Привилегия, Комфорт, Лимитед.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.

УАЗ Хантер

  • Марка автомобиля: УАЗ
  • Страна производитель: Россия
  • Год выпуска: 2003
  • Тип кузова: Внедорожник

Модель «Хантер» (англ. «Hunter» — охотник) выпускается Ульяновским автозаводом с 2003 года. Прототипом послужил, конечно, УАЗ 469, ставший легендой автопрома, прошедший многочисленные испытания в трудных дорожных и эксплуатационных условиях, подтвердивших практическую ценность этого транспортного средства. «Hunter» 12 лет доказывал право быть преемником. Весь модельный ряд УАЗ.

В 2015 г. морально-техническая отсталость УАЗ Хантер продиктовала разумное решение о прекращении выпуска, но пришлось учесть мнение покупателей, которые ещё желали приобрести автомобиль.

Особенности конструкции

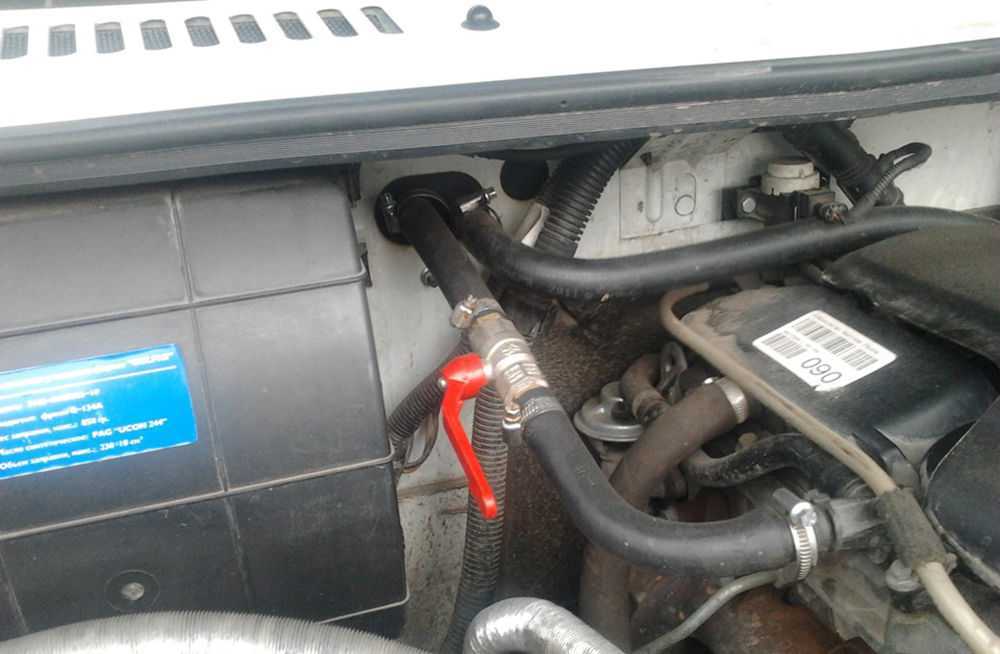

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления. Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

Устройство печки УАЗ Патриот с 2012 года выпуска предполагает наличие двух теплообменников, нагрев которых осуществляется с помощью горячего антифриза, поступающего их системы охлаждения силового агрегата. Радиаторы отопителя представляют собой систему тонких трубок, имеющих большую площадь поверхности, благодаря чему и обеспечивается интенсивный теплообмен с холодным воздухом в салоне.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки. Выключение режима обогрева производится посредством крана, которым перекрывается доступ горячего антифриза к печному радиатору. Краник обычно перекрывают с наступлением тепла, когда в постоянном обогреве салона особой нужды нет.

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя. Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Элементы приборной панели

Панель приборов УАЗ Патриот состоит из следующих элементов:

  1. Блок управления и настройки приборов освещения.
  2. Переключатель с ближнего на дальний свет и управление поворотниками.
  3. Переключатель скоростных режимов щеток стеклоочистителя.
  4. Спидометр (измерение текущей скорости) и тахометр (измерение частоты вращения коленвала).
  5. Указатель времени, топлива, температуры охлаждающей жидкости и т.д.
  6. Звуковой сигнал.
  7. Климатическая установка.
  8. Аварийная сигнализация.

На приборной панели расположена комбинация различных сигнализирующих иконок и индикаторов, а именно:

  1. Указатель температуры охлаждающей жидкости.
  2. Работоспособность свечей зажигания.
  3. Сигнализация падения масла в двигателе.
  4. Сигнализация о наличии каких-либо ошибок в работе силовой установки.
  5. Перегрев охлаждающей жидкости.
  6. Частота вращения коленвала (тахометр).
  7. Стрелка левого поворота и аварийная сигнализация.
  8. Указатель незакрытой двери.
  9. Показатель низкого заряда аккумуляторной батареи.
  10. Лампа, указывающая на проблемы с тормозной системой.
  11. Показатель функционирования антиблокировочной системы (АБС).
  12. Сигнализация включения стояночного тормоза.
  13. Указатель подключения полного привода (передний мост).
  14. Правый поворотник и аварийная сигнализация.
  15. Прибор измерения скорости автомобиля (спидометр).
  16. Сигнализатор работы задних ПТФ (противотуманные фары).
  17. Лампа-указатель включения головного света.
  18. Включенные противотуманные фары спереди.
  19. Указатель слишком низкого уровня топлива в баке.
  20. Сигнализация включения дальнего света фар.
  21. Уровень топлива.
  22. Кнопка сброса текущего пробега.
  23. Индикация общего пробега.
  24. Напряжение в бортовой сети УАЗ Патриот, указатель текущего времени.
  25. Переключение индикации.

Данные приборы и индикаторы дают водителю исчерпывающую информацию о состоянии автомобиля, а обозначение легко читается даже новичками.

Как самостоятельно заменить датчики температуры на автомобиле УАЗ Патриот

Подготовительный этап:

  • Рожковой ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый «измерительный прибор».

Пошаговая инструкция по замене датчика своими силами:

  • Устанавливаем УАЗ Патриот в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
  • Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Активируем зажигание, проверяем функциональность датчика. Доливаем недостающее количество антифриза по мере необходимости.

Ошибки на панели

В отечественной модели имеется 2 протокола считывания ошибок – это OBDI (самодиагностика) и OBDII (посредством стороннего тестера). Пользователь может выполнить проверку самостоятельно. Далее представлена расшифровка ошибок самодиагностики.

Номер Расшифровка
012 Диагностическая цепь нарушена.
013/14 Неполадки с ДМРВ
017/18 Датчик температуры воздуха работает некорректно.
021/22 ДТОЖ неправильный сигнал.
023/024 Аналогично для ДПДЗ.
025/26 Скачки напряжения в бортовой сети.
027-29 Нарушение цепи сенсора положения коленчатого вала.
031/32 Потенциометр СО неисправен.
035/36 ДК сломан.
041 Датчик детонации – обрыв цепи.
051/52 Неполадки в контроллере ЭБУ.
054 Датчик фазы обрыв цепи.
055 Аналогично для ДС.
061 Непредвиденный сброс контроллера ЭБУ.
062/63 Память ЭБУ нарушена.
064/65 Неисправность при чтении/записи памяти контроллера.
066 Не получилось считать коды ошибок.
073/74 Обогащенная/обедненная смесь на ДКК.
081-88 Предельное опережение угла зажигания для каждого цилиндра последовательно.
091-94 КЗ катушки зажигания для цилиндров двигателя последовательно.
131-43 КЗ форсунок цилиндров последовательно для каждой форсунки.
161-166 РХХ обрыв цепи или КЗ.
167-169 КЗ цепей топливного насоса.
174-176 Обрыв цепи или КЗ в цепях клапана продувки адсорбера.
177-179 Повреждение цепи главного реле.
182/183 Неисправна контрольная лампа «проверьте двигатель».
231-234 Обрыв электроцепи системы зажигания последовательно для каждого цилиндра.
241-44 Аналогично с КЗ на массу.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Электрическая схема УАЗ Патриот до 2007 года выпуска

Принципиальная электрическая схема изображена на рис.1


Рис. 1

Проводники соединений электрической схемы выполнены их многожильного медного провода, заключенного в полихлорвиниловую (ПВХ) изоляцию с одно- или двухцветной маркировкой в соответствии с электрической схемой. Группы проводников объединяются в электрические жгуты. Частая причина отказа электропроводки – замыкание проводов внутри жгута вследствие короткого замыкания. В этом случае необходимо «распотрошить» весь жгут, чтобы убедиться, что на всем его протяжении нет внутренних оплавлений и замыканий. В случае нарушения электрических соединений между узлами электросхемы следует «прозванивать» связи от конкретного исполнительного элемента до блока управления узлом в соответствии с приведенной схемой. Обозначение элементов схемы приведено на рис.2


Рис.2

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

  1. Вышел из строя главный щиток (микросхема),
  2. Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия Результаты
Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты. Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок. Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов. Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО;
  • При покупке неоригинальных деталей консультируйтесь со специалистами по поводу совместимости с моделью автомобиля;
  • Не устанавливайте датчик температуры от других марок авто на УАЗ Патриот, так как полноценная функциональность и корректность отображения данных не гарантирована.

Длительность ресурса эксплуатации датчиков температуры сокращается при частом использовании автомобиля в морозы, попадании влаги внутрь конструкции.

Каким образом выполняется демонтаж приборной панели?

Чтобы снять приборную панель УАЗ Патриот, необходимо иметь шлицевую отвертку и ключ на 8. Перед началом работ в целях безопасности требуется отключить аккумуляторную батарею автомобиля. Далее процесс разборки осуществляется следующим образом:

  • выкручиваем винтики, которые крепят щиток к корпусу. Аккуратно складываем их в любую коробку, чтобы не потерять;
  • отводим электроприборы. Если нужно снять все части панели, записываем на бумажку, какой была комбинация проводов при подключении, чтобы новая в точности ей соответствовала;
  • убираем колодку проводов и выполняем отключение приборов от сети. При отключении сначала отсоединяем наконечник кабеля со знаком «минус» от вольтметра, затем разъединяем провода массы;
  • вытаскиваем лампу подсветки наружу, а остальные приборы, включая часы, магнитолу и выключатели, снимаем;
  • с вывода вольтметра снимаем наконечник провода, проворачиваем гайку крепления;
  • вынимаем вольтметр, как только будет снят кронштейн. То же необходимо проделать с другими устройствами;
  • спидометр снимают по другой технологии. Для этого отворачивают гайку гибкого вала на его приводе, скрытом за щитком. Когда спидометр вынут, следует вытащить также патрон с лампой для его подсветки;
  • когда панель приборов будет разобрана, отворачиваем гайки на шпильке корпуса спидометра и снимаем наконечники проводов массы, прикрепленные к правой шпильке. Далее снимаем со шпилек скобы. Проделав эту операцию, можно вынимать спидометр.

Когда разборка завершена, проводится тюнинг панели, ремонт или замена ее деталей.Замена приспособлений не представляет ничего сложного и предусматривает, что на месте старого оборудования будет элементарно установлена новая техника. Монтаж конструкции осуществляется в обратной последовательности: сначала выполняется установка спидометра, затемвольтметра и других устройств

Важно, чтобы система работала, как часы, поэтому качество сборки должно быть высоким

В разных моделях УАЗ панель приборов может различаться, поэтому последовательность работ по ее замене бывает разной. Тем не менее, принципы разборки остаются одинаковыми.

УАЗ 37419

(2)

  • 714 руб.

  • 680 руб.

  • 650 руб.

  • 2 428 руб.

  • 1 904 руб.

  • 1 441 руб.

  • 480 руб.

  • 390 руб.

  • 990 руб.

  • 1 804 руб.

  • 2 253 руб.

  • 1 771 руб.

  • 1 713 руб.

Интернет-портал Легион-Автодата создан для удобных покупок: автолитературы, программ для диагностики автомобиля, диагностических приборов, адаптеров elm327, автоаксессуаров и инструментов для авторемонта. Купить книги и приборы для диагностики и ремонта автомобиля Вы можете в нашем интернет магазине. Удобно оплатить руководства по ремонту и эксплуатации выбранных Вами марок авто любой из платежных систем. Заказать доставку автокниги почтой без предоплаты, курьером по Москве, регионам и в более 200 пунктов самовывоза по всей России.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Значки на приборке Уаз Патриот

Дальнейшее описание индикаторов и указателей подходит и для приборов модификаций, выпускавшейся в период 2011-2016 годов.

Номер на фото Расшифровка
2 Лампочка говорит о включении свечей накаливания и применяется только на дизельных моторах.
3 Обозначение горит постоянно – в картере упал уровень смазки. Потребуется долить жидкость в двигатель.
4 Унифицированная лампа «проверьте двигатель». Если индикатор загорелся, следует незамедлительно отправиться в ближайший сервис для диагностики.
5 Указатель перегрева силовой установки.
7/14 Стандартные указатели поворотников. Лампочки загораются одновременно при включении аварийной сигнализации.
8 Одна из дверей автомобиля закрыта не плотно.
9 Аккумулятор не заряжается. Если лампа загорается следует проверить генератор на предмет повреждений.
10 Имеются неисправности в тормозной системе. Рекомендуется проверить состояние колодок и уровень жидкости в расширительном бачке.
11 Активирована система АБС. Если лампа горит постоянно, вероятна проблема в районе тормозного диска или самого датчика.
12 Поднят рычаг ручника.
13 Передний мост включен и работает в штатном режиме.
16/18 Лампочки включения задних/передних противотуманных фар.
17 Указатель активации внешних осветительных приборов.
19 Уровень топлива в баке опустился до запасника.
20 Дальний свет фар головной оптики работает нормально.
24 Указатель текущего напряжения в бортовой сети автомобиля.

Кнопки на панели Патриота

На приборке автомобиля имеется несколько регуляторов и клавиш, отвечающих за включение и регулировку комплектного оборудования. На примере авто 2015 года указано, что они значат и зачем нужны.Выше представлен основной переключатель режимов наружного освещения. Здесь имеются позиции.

  1. Парковка – светятся только подсветки фар.
  2. Наружное освещение полностью отключено.
  3. Активированы габаритные огни.
  4. Включено головное освещение.
  5. Автоматическая регулировка режимов работы фар головной оптики.

Здесь выполнен поворотный регулятор работы стеклоочистителя. Всего на рычаге пять позиций. Поворотом ручки водитель устанавливает нужную скорость очистки ветрового стекла.В нижней части панели выведена секция из 4 кнопок. Зона ответственности следующая.

  1. Выключатель нагревателя стекла задней двери и зеркал заднего вида.
  2. Кнопка включения кондиционера.
  3. Активация системы рециркуляции системы отопления.
  4. Полностью резервный выключатель.

Также на приборке имеется штатный подстаканник. Чтобы узел выдвинулся — нажмите на кнопку с рисунком стаканчика.

Горит восклицательный знак на приборке Патриота

Означает что имеется необходимость проверить тормозную систему на наличие неисправностей. Обычно требуется долить жидкости в расширительный бачок или заменить колодки.

Давление масла на панели Патриота

Красная лейка на приборке указывает на критическое падение давления смазки в картере двигателя. Если лампочка тухнет после выхода ДВС на номинальные обороты – все в порядке. Когда индикатор не гаснет, следует немедленно проверить систему смазки на наличие поломок, закупоривания магистралей.

Комплектация панели

В любой комплектации щиток УАЗ оборудован следующими компонентами:

  1. блок управления освещением – комбинация нескольких регуляторов;
  2. переключатель света фар и поворотных указателей;
  3. переключатель омывателей и очистителей стекол;
  4. переключатель интервала работы очистителей;
  5. часы, спидометр и другие измерительные приборы;
  6. выключатель звукового сигнала;
  7. замок зажигания с противоугонным устройством;
  8. блок выключателей кондиционера и обогревателя;
  9. блок регуляторов вентиляции и отопления салона;
  10. выключатель аварийной сигнализации.

Такжепанель приборов имеет прикуриватель, подстаканник, пепельницу, один или несколько вещевых ящиков. В расширенной комплектации она также оборудована поручнем, журнальной полкой, боксом для мелких предметов.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
