Передняя подвеска уаз патриот- распространенные неисправности и способы ремонта

Техническое обслуживание

Техобслуживание моста УАЗ несложное и сводится к контролированию уровня смазочного материала и его доливе, замене. Второй момент заключается в проверке уплотнений на предмет протекания. Регулярно требуется проверять надежность креплений, особенно если машина используется в тяжелых дорожных условиях. Вовремя устраняйте осевые зазоры в подшипниках дифференциала.

Схема сборки и подключения

В ходе сборки конструкции не помните о нескольких особенностях:

1. Запрессовку втулки в цапфу производите заподлицо с торцом гнезда для шайбы. После окончания процедуры втулку нужно развернуть;
2. Одну упорную шайбу разместите внутри цапфы, вторую – в опоре. Проводные каналы для масла в упорных шайбах должны быть обращены к шарниру. Шайба закрепляется путем раскернивания в 3-4 местах;
3. В ходе монтажа шарнира в шаровую опору заложите смазку;
4. Шкворни, втулки обработайте жидкой смазкой.

Чтобы получить нужный осевой натяг, нужно подобрать определенное количество прокладок (но не менее пяти). Они устанавливаются на торцы корпуса кулака сверху и снизу. Их число должно быть одинаково. Войлочное кольцо сальника шаровой опоры пропитайте моторным маслом. Если есть возможность, после сборки проверьте мост на стенде. Если сборка произведена правильно, при торможении полуоси не должны нагреваться и чрезмерно шуметь. Течи через сальники, манжеты, болтовые соединения не допускаются.

Как разобрать мост

На первом этапе нужно снять тормозной барабан. Далее демонтируются хабы и ступицы. Попутно осмотрите подшипники, которые, возможно, износились, и придется покупать новые.

Далее:

1. Отверните шланг тормозной системы, он будет мешать, и снимите тормозной щит;
2. Вытащите ШРУС;
3. Демонтируйте поворотный механизм и хвостовик;
4. Разделите чулок на две части;
5. Извлеките пару с одной части моста и второй.

Разборка моста, когда авто в вывешенном положении

Ремонт ключевых видов поломок переднего моста УАЗ

Многие виды ремонта переднего моста Патриота можно произвести самостоятельно в гаражных условиях. В этом поможет следующая несложная инструкция, которая касается наиболее частых видов ремонтных работ. Рассмотрим регулирование зазора подшипников, которая должна выполняться грамотно, чтобы этот узел смог функционировать продолжительное время. Сначала подберем диаметр и толщину кольца, которые должны точно соответствовать подшипнику ведущего вала от главной передачи.

Во время вращения вала замеряется момент, величина которого не должна превышать 1-2 Нм. Таким же примерно способом подбирают регулировочное кольцо для ведомой шестерни. При установке дифференциалов зазоры должны быть выставлены при помощи регулировочных гаек — это наглядно демонстрирует схема ремонта переднего моста внедорожника. После проведения вышеуказанных манипуляций останется проверить отсутствие люфтов и проконтролировать участки контакта зубьев шестерен.

Другим распространенным случаем является замена сальника ведущей шестерни на главной передаче. Сначала с машины снимается фланец откручиванием крепежных болтов, после чего освобождается доступ к самому сальнику. Поврежденный элемент извлекается из гнезда и заменяется новым при помощи его запрессовывания на прежнее место.

Сложнее демонтировать главную передачу — для этого необходимо сначала вывесить переднюю часть транспортного средства. Открытием сливной горловины, удаляем весь объем смазки из системы. Сначала извлекаются левая и правая полуоси, а дальше — наконечник рулевой тяги. После отсоединения карданной передачи последовательно снимается и крышка главной. Попутно с ведущей шестерней снимаются со своих мест и крышки подшипников дифференциала. Далее производится демонтаж ведущей шестерни с валом и подшипниками.

Видео-совет по ремонту узла переднего моста УАЗ Патриот:

История

С чего все началось?
Автомобиль явился прямым наследником телеги.
Помните как его называли на заре автомобилизации? — Безлошадная повозка. Именно конструкция повозки легла в основу первых автомобилей.

Однако автомобиль отличается от телеги тем, что его не тянут, а он сам едет. Что же будет если такую телегу не тянуть, а толкать и при этом одно колесо наедет на небольшое препятствие? Например на камушек или выбоину на дороге?
В этом случае система выходит из стабильного состояния (прямолинейного движения) – переднюю ось резко
разворачивает. Это происходит из-за большого плеча обкатки
.

Неисправности и ремонт подвески УАЗ Хантер

Она нередко подвергается экстремальным нагрузкам. Это может влечь за собой износ или поломку деталей полноприводной машины. Долговечность и нормальные эксплуатационные свойства подвески УАЗ Хантер обеспечиваются регулярным техобслуживанием и качественным ремонтом.

Основные проблемы и диагностика передней подвески

Чаще всего выполняется ремонт или замена следующих узлов и деталей ПП УАЗ Хантер:

1. Буфера сжатия.
2. Шаровых опоры рычага.
3. Ступиц передних колес.
4. Шаровых шкворней.
5. Витых пружин передней подвески.
6. Гидропневматических амортизаторов.
7. Опор стоек амортизаторов.
8. Стабилизатора устойчивости.
9. Поперечной тяги.
10. Продольных штанг.

Для осуществления проверки техсостояния ПП нужно установить авто на ремонтной яме или подъемнике. Следует тщательным образом осмотреть детали на присутствие деформация или трещин, оценить состояние резинометаллических шарниров, а также резиновых подушек. Не допускаются повреждения или заметные признаки старения на резиновых элементах, а на резино-металлических – отрыв резины или ее выкручивание, трещины, ветхость.

Шкворни нужно проверять на предмет люфта покачиванием колес. При обнаружении люфтов необходима установка новых шкворней вместе с вкладышами. Также нужно выполнять осмотр сайлентблоков и резиновых втулок.

Частые поломки и диагностика задней подвески

Детали ЗП Хантера, которые чаще всего ломаются и нуждаются в ремонте или замене:

• рессоры;
• стабилизаторы;
• амортизаторы;
• сайлентблоки;
• буфер сжатия;
• задняя балка;
• ступицы задних колес;
• зданий мост.

Проверка состояния ЗП УАЗ Хантер производится на ремонтной яме. Нужно основательно осмотреть элементы ходовой на предмет деформация или трещин. Начиная с рессор, их серег и кронштейнов передних рессорных концов. Также стоит взглянуть на амортизаторы (масляные протекания недопустимы), резиновые втулки рессор, подушки шарниров амортизаторов на буфер сжатия. Все элементы из резины с дефектами или признаками ветхости требуют замены.

Зачастую перед осуществлением того или иного ремонта подвески УАЗ 315195 надо выполнить работы по демонтажу. Для этого авто устанавливается на ремонтную яму или эстакаду, производится демонтаж колес и наконечников рулевой тяги. Пружины демонтируются с помощью специализированного инструмента для их сжатия. Некоторые детали подвесок можно отрегулировать или отремонтировать (например, амортизаторы или ступицы колес). Другие, как, например, любые резиновые элементы, в случае поломки необходимо заменять.

Ремонт передней подвески УАЗ Хантер

Для замены пружин (18 на схеме) и буферов ПП нужно отсоединить кронштейны переднего моста (24) от проушин амортизаторов (3). Произвести установку передней части авто на подставку. Снять пружины (18) и подушки (1), отвернуть болты креплений буферов. Сборка осуществляется в том же порядке. Пружины, подлежащие замене, должны быть одного типа. Если вынуть или вставить пружину не получается, следует дополнительно открутить один конец поперечной тяги.

Устройство передней подвески автомобиля

Для выполнения замены подушек (1), шарниров (4), опорных втулок (12), продольных штанг (15), а также стойки (26) стабилизатора, нужно выполнить соответствующую последовательность действий:

1. Зафиксировать машину в неподвижном положении.
2. Достав болты, отсоединить низ амортизаторов.
3. 3.Открутить продольную штангу от моста.
4. Расшплинтовать и отвернуть гайки (10).
5. Открутить стабилизатор от штанги.
6. Произвести демонтаж продольных штанг.
7. Открутить стойку стабилизатора.
8. Осуществить замену шарниров.
9. Снять и заменить подушки (7) стабилизатора.
10. Выполнить замену подушки (8) у стойки стабилизатора, после чего прикрепить стойку стабилизатора к кронштейну.
11. На задний край штанги (15) надеть шайбу с опорной втулкой (12) и поместить штангу в кронштейн, после надеть шайбу (11) и другую втулку (12) наживить гайку.
12. Выполнить установку переднего конца штанги в кронштейн (16), разметить болты и наживить гайки (5).
13. Таким же образом произвести установку 2-й штанги.
14. Произвести установку машины на колеса.
15. Осуществить закручивание гаек (5) моментом 150 Нм, закрутить гайки (10) и зашплинтовать.
16. Выполнить установку стремянок (6) на штангу и прикрутить.
17. Произвести монтаж нижних проушин амортизаторов на кронштейны (24) и прикрутить.

Для замены резинометаллических шарниров следует открутить поперечную тягу (22) от моста и снять ее. Осуществить замену шарниров. Установить на место тягу, используя в случае потребности новые болты. Произвести затягивание гаек моментом 150 Нм.

Мосты УАЗ Патриот устройство, передний мост UAZ Patriot

Мосты УАЗ Патриот их устройство и обслуживание довольно интересная тема в среде УАЗоводов. Особенно многих волнует передний мост UAZ Patriot, ведь конструктивно передний мост сложнее в ремонте и устройстве. Сегодня расскажем о мостах современного Патриота подробнее. Сначала немного истории ведущих мостов УАЗ и устройстве этих элементов трансмиссии. Изначально мосты внедорожников УАЗ были “военные” и “колхозные”, они прилично отличались своим устройством между собой. В среде любителей внедорожников ценятся именно “военные” типы мостов. Но на нынешний УАЗ Патриот ставят совершенно иные мосты, которые имеют ряд особенностей, хотя некоторые детали взаимозаменяемы со старыми мостами.

Современные мосты Патриота типа “Спайсер” сейчас идут с увеличенной до 1600 мм колеёй. Ведь старые мосты имели всего 1445 мм и не подходили для довольно широкого Патриота. Так же в конструкции изменили картер главной передачи, который закрыт съемной стальной крышкой, а для доступа к главной передаче и дифференциалу теперь не надо снимать и разбирать мост, можно просто снять крышку.

Устройство переднего и заднего моста “Спайсер” схожи, а об особенностях мы поговорим чуть ниже. Итак, картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки. Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость (неразрезной тип моста). Размещение главной передачи и дифференциала в едином картере обеспечивает долговечность и высокую точность зацепления зубьев главной пары.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27». 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.2 . Выверните пробку и слейте масло из переднего моста.3 . Извлеките обе полуоси.4 . Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.5 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону.6 . Выверните десять болтов крепления крышки картера главной передачи.7 . И снимите крышку.8 . Очистите привалочную поверхность от старой прокладки.9 . Отверните гайку крепления фланца вала привода переднего моста.10 . Снимите фланец с отражателем.11 . Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.12 . Снимите сальник фланца.13 . Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.14 . Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.15 . Установите детали в порядке, обратном снятию.16 . Отрегулируйте главную передачу.17 . Залейте масло в картер переднего моста.

Подрулевые переключатели

Для удобства выполнения некоторых манипуляций в автомобиле предусмотрены специальные переключатели, которые располагаются под рулем.

Подрулевые переключатели УАЗ Патриот имеют конструкцию состоящую и двух переключателей, в виде пары пластиковых рычагов, расположенных под рулевой колонкой.  Устройство расположенное с левой стороны отвечает за :

• Работу правого повортника;
• Работу левого повортника;
• Включение и выключение дальнего и ближнего света;
• Возможность мигания дальним светом.

Эти функции очень важны во время движения на автомобиле, и передвигаться  без них транспортному средству запрещено.  Правые подрулевые переключатели отвечают за:

• Переключения скорости дворников;
• Одновременное включение дворников и стеклоомывателя;
• Включение заднего дворника;
• Одновременное включение заднего омывателя и дворника.

Конечно функционал второго рычага менее важный, но передвижение в дождливую погоду или снег будет затруднительным.

Регулировка схождения

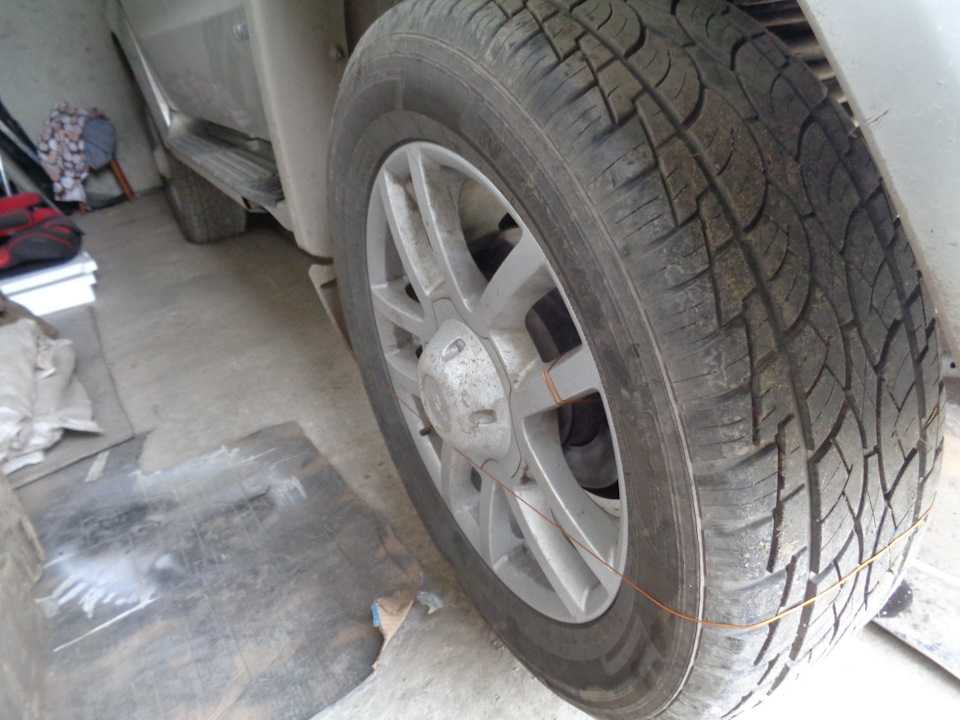

натягиваем проволоку между передним и задним правым колесом… выравниваем переднее колесо по проволоке.

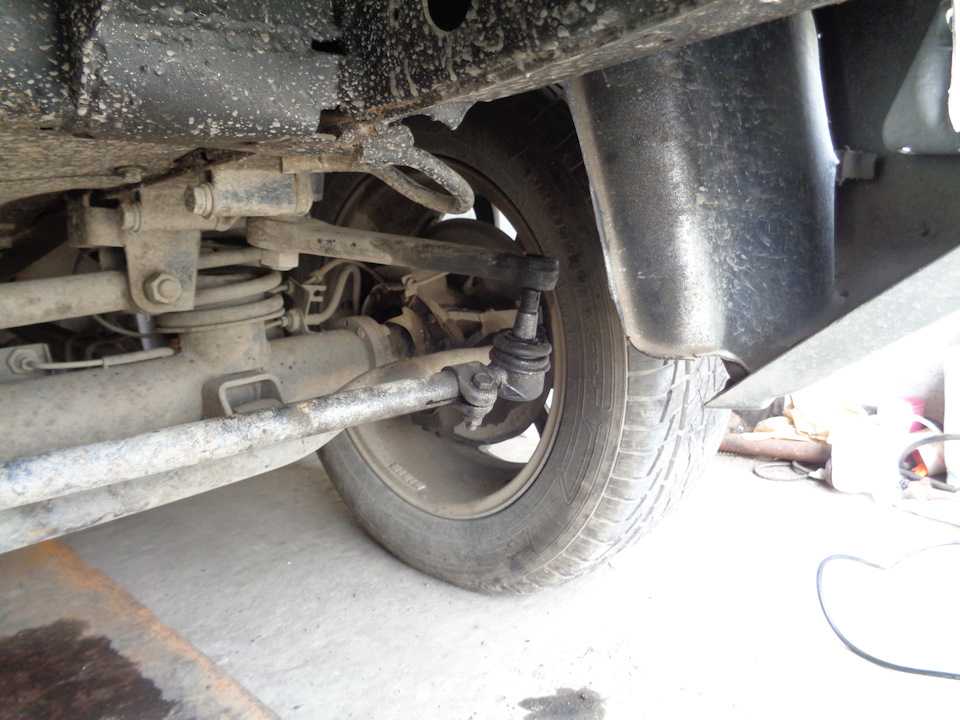

отсоединяем рулевой наконечник от сошки

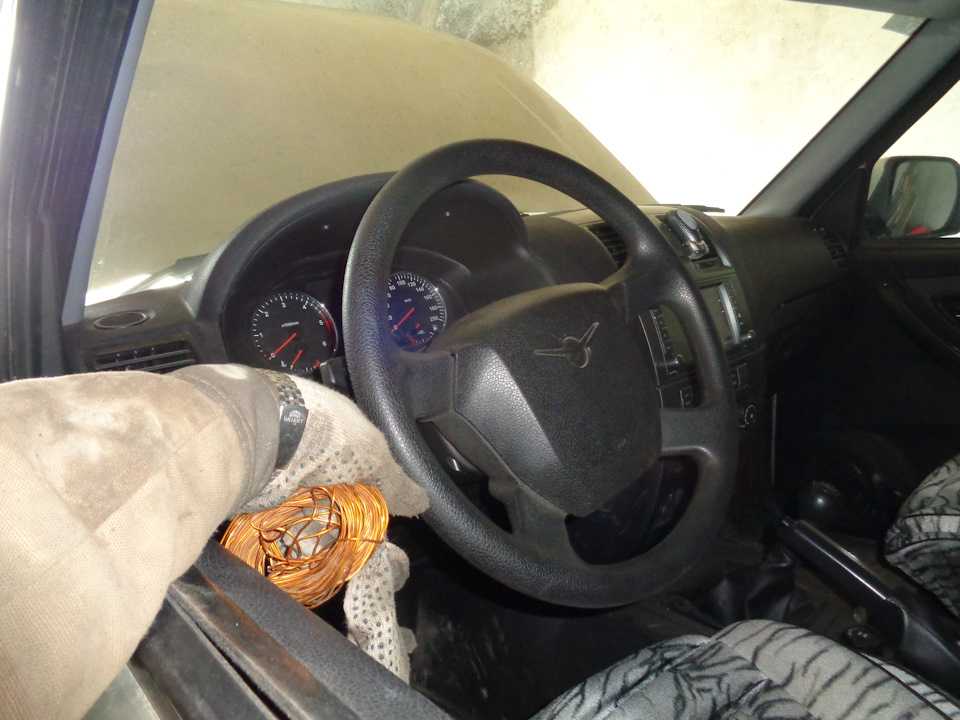

Вращаем руль и считаем обороты от упора до упора т.е. находим 0 точку рулевого редуктора. (руль переставляем в шлицах до ровного положения)

рулевой палец не совпадает с отверстием в сошке

регулируем длину тяги открутив 2 контргайки и вращая тело тяги…

Дальше для удобства я переехал на эстакаду.делаем линейку из подручных средств

открутив контргайки регулируем вставкой расстояние между передним краем колес и задним (спереди должно быть меньше от 3 до 5мм.)Все контргайки затягиваем и радуемся…

P/S Давайте порассуждаем на тему: «много или мало схождение от 3 до 5 мм?»Возьмем фото с диагностического стенда, что мы видим?схождение каждого колеса может быть в пределах 0*07` — 0*14` …

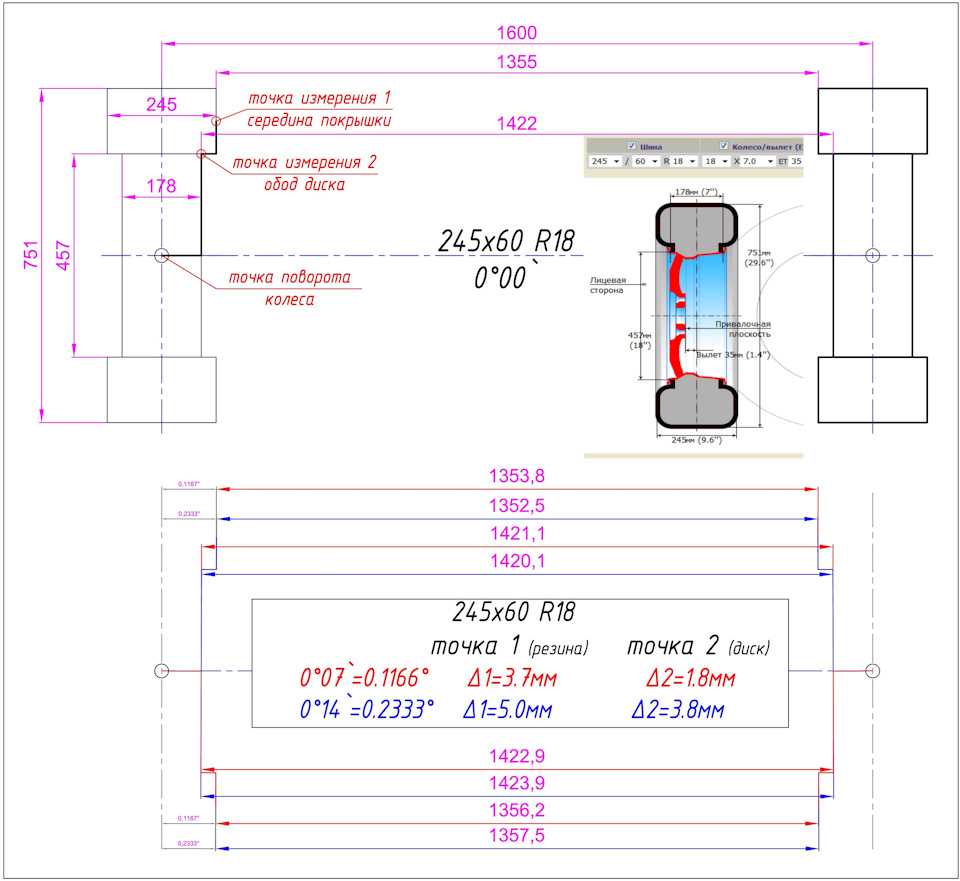

Итак чертим в масштабе колеса и поворачиваем их на предельные углы (0*07` — 0*14`)

Мы видим что схождение, измеренное по середине покрышки, от 3.7мм до 5мм, а измеренное по ободу диска от 1.8мм до 3.8мм …Пытался сместить центр вращения колеса внутрь (поиграть с вылетом дисков) — существенных отличий в значениях НЕТ!

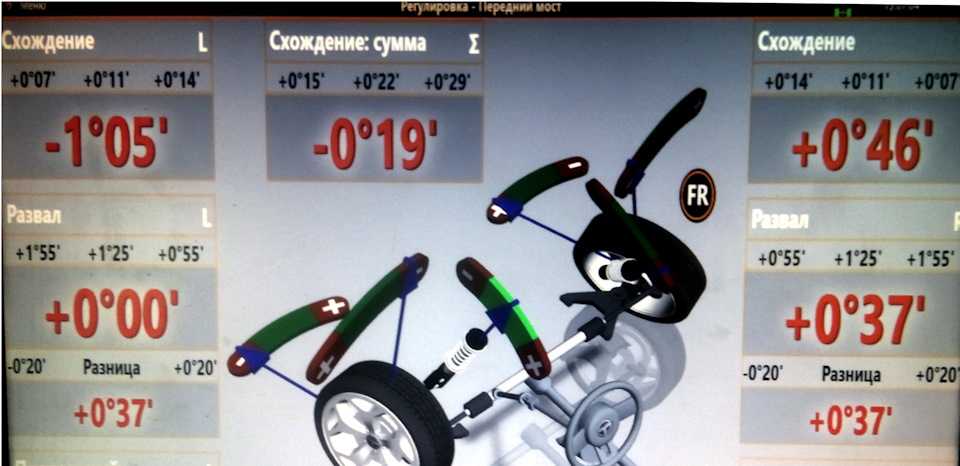

Вывод: А какое значение схождения Вам выставляют в сервисах?

P.P.S. Если ошибся прошу меня поправить…

УАЗ Патриот, 2007

Комментарии 20

Нужно ли делать развал после установок поставок под пружины +30

после установки проставок ничего регулировать не нужно… все углы остаются… (на УАЗе развал не регулируется)…

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

спасибо… в тексте поправил.

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Правильно. 3-5мм это много.

добавил в тексте про числовые значения

не совсем понятный способ описан.Нашли центр гур, длина короткой тяги не совпала, а дальше пишите что регулируете длину расконтрогаев и вращая вставку на длинной тяге. Чтот не то. Короткую тягу и надо было крутить. И по самому схождению, помню делали расчёт, для попадания в заводской допуск разница должно быть 0,5-1,5 мм. Если конечно правильно сейчас цифру вспомнил.

Снятие и установка муфты отключения колеса

Муфту отключения колес снимают для ее замены или получения доступа к другим агрегатам. Вам потребуются : ключ «на 14», отвертка с плоским лезвием, съемник наружных стопорных колец.1 . Выверните три винта крепления.2 . и снимите колпак муфты.3 . Выверните шесть болтов крепления муфты отключения колеса и снимите ее.4 . Выверните три винта крепления крышки муфты к фланцу…5 . И снимите крышку.6 . Съемником для наружных стопорных колец разожмите стопорное кольцо, поддев его отверткой.7 . Снимите стопорное кольцо и установленную под ним шайбу.8 . И извлеките из фланца шлицевую втулку.9 . Установите детали в порядке, обратном снятию.

Особенности конструкции.

Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.

При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10

Ремонт передней подвески Уаз Патриот

1. Внедорожник загоняется на смотровую яму;
2. Снимаются колеса вместе с наконечниками рулевой тяги;
3. У передних колес демонтируются суппорта;
4. Снимаются шкворни затем ремонтируются или меняются шаровые опоры;
5. При помощи специального устройства сжимаются и  снимаются пружины;
6. Извлекаются амортизаторы, которые меняются или ремонтируются.

От того какой вид неисправности имеет  механизм или соответствующий узел он меняется или ремонтируется. Например амортизаторы можно отремонтировать , а вот шаровые опоры как правило подлежат замене. В случае с пружинами которые со временем имеют свойство проседать, устанавливают специальные полиуретановые проставки.

Как включить передний мост на УАЗ

Включение переднего механизма может потребоваться при необходимости свернуть с асфальтированного дорожного полотна на проселочную дорогу или рельеф с ухабами и грязью. В новых условиях задний привод не справится с трудностями. Включенный передний привод — средство решения возникшей проблемы.

1. Остановить машину и проконтролировать функционирование муфты быстрого запуска передних колес. Она включается поворотом колес по часовой стрелке до упора.
2. Перевести крайний с права рычаг вперед для перехода передних колес в статус ведущих. Теперь их вращение будет равноценно задним.

Если в процессе езды состояние дороги ухудшается, продолжать движение становится все сложнее, двигатель глохнет, необходимо остановить транспорт и подключить пониженную передачу. Для этого потребуется перевести средний рычаг назад. На пониженной передаче доступны все 4 скорости, а вождение снова становится легким и ровным.

После преодоления бездорожья сразу лучше поставить средний рычаг в исходное положение, перевести раздаточную коробку передач на повышенный уровень. На шоссе рекомендуется останавливать передний привод и муфты быстрого включения для экономии топлива на 2 л. Мероприятия способствуют снижению уровня шума во время вождения.

Установка своими руками

Если у автолюбителя нет возможности или желания обратиться в сервисную мастерскую, можно самостоятельно установить пневматическую подвеску на УАЗ Патриот.

1. На подготовительном этапе нужно купить комплектующие элементы с учетом высоты баллонов, параметров давления и диаметра отдельных деталей. Лучше покупать готовый комплект, где запчасти подогнаны по размерам.
2. Следующий шаг — доработка верхних и нижних креплений. В некоторых случаях потребуется добавить несколько кронштейнов.
3. Металлическую пластину с отверстиями для фиксации воздушных подушек нужно приварить к заднему мосту.
4. К нему и к раме параллельно рессорам жестко прикрепляются пневмоэлементы. Для крепежа можно использовать метизы из стандартного комплекта.
5. Очередной этап — прокладка пневмомагистрали под днищем автомобиля.
6. В свободном пространстве под капотом размещается компрессор. Для лучшего охлаждения его нужно монтировать перед радиаторами.
7. После соединения компрессорной установки с баллонами шланги протягиваются в салон. Провода подключаются к управляющему блоку.
8. Нагнетатель воздушных масс соединяется с пневмосистемой через предохранитель.
9. Заключительный этап — тестирование узлов. Если при включении компрессора баллоны заполняются воздухом без протечек в пневмомагистрали — сборка конструкции выполнена правильно.

Для контроля показателей атмосферного давления в салоне устанавливается манометр. Датчик мгновенно реагирует на изменения параметров.

Ремонт УАЗ 3163 (Патриот) : Передняя подвеска

7.1.1 Передняя подвеска Особенности конструкции Регулировка зазора в подшипниках ступиц передних колес Снятие и установка ступицы переднего колеса Снятие и установка цапфы поворотного кулака Замена подшипников ступицы переднего колеса Регулировка и замена шаровых шкворней Замена амортизатора передней подве…

7.1.2 Особенности конструкции

Рис. 7.1 . Передняя подвеска: 1 – поперечная тяга передней подвески; 2 – пружина передней подвески; 3 – буфер сжатия передней подвески; 4 – опора пружины передней подвески; 5 – втулки верхнего крепления амортизатора; 6 – амортизатор передней подвески; 7 – рама; 8 – стремянки штанги ст…

7.1.3 Регулировка зазора в подшипниках ступиц передних колес Периодически проверяйте и при необходимости регулируйте подшипники ступиц колес. При слишком большом люфте в подшипниках во время движения возникают удары, разрушающие подшипники, вибрация на рулевом колесе, неравномерно (пятнами) изнашиваются шины. При чрезмерной затяжке подшипники сильно нагр…

7.1.4 Снятие и установка ступицы переднего колеса Вам потребуются: ключ «на 14», специальный трубчатый ключ «на 55», вороток, отвертка с плоским лезвием, молоток, зубило, монтажная лопатка. Полезный совет Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй спос…

7.1.5 Снятие и установка цапфы поворотного кулака Вам потребуются: ключ «на 14», развертка. 1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо. 2. Снимите ступицу в сборе с подшипниками (см. «Снятие и устан…

7.1.6 Замена подшипников ступицы переднего колеса Внешние признаки необходимости замены подшипников: – повышенный шум при вращении колеса; – невозможность добиться регулировкой номинального зазора в подшипниках. Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток. 1. Снимите ступицу в …

7.1.7 Регулировка и замена шаровых шкворней

Шаровые шкворни регулируют при появлении в них осевого люфта, при разборке поворотного кулака или замене шаровых шкворней с вкладышами. Рис. 7.3 . Специальное приспособление для затяжки зажимных втулок шаровых шкворней Вам потребуются: ключи «на 19», «на 22», «на 24», специ…

7.1.8 Замена амортизатора передней подвески Заменяйте амортизатор при появлении течи рабочей жидкости или при снижении эффективности гашения колебаний (см. «Проверка технического состояния деталей передней подвески на автомобиле»). Предупреждение Неисправные амортизаторы заменяйте только парами (передние, задние) или комплектом…

7.1.9 Замена пружин передней подвески Пружины заменяют в следующих случаях: – ухудшение плавности хода, частые «пробои» подвески; – видимый перекос автомобиля или значительная разница по высоте при осадке пружин более 20 мм, возникшей в процессе длительной эксплуатации или вследствие тяжелых дорожных условий; – сильно выражен…

7.1.10 Замена буфера сжатия передней подвески Вам потребуются: торцовая головка «на 17», вороток. 1. Снимите пружину передней подвески (см. «Замена пружин передней подвески» ). 2. Выверните болт крепления буфера сжатия к кронштейну рамы… 3. …и снимите буфер. 4. Установите новый буфер в порядке, обратном…
