Особенности конструкции

Как и на большинстве других легковых автомобилей, отопительное устройство УАЗ Патриот представляет собой систему отопления салона так называемого жидкостного типа, предполагающего совмещение отопителя с системой охлаждения транспортного средства. Устройство отопителя УАЗ Патриот 2007 года полностью повторяло конструкцию печки предшественника – УАЗ-31622, но уже в следующем году автомобиль получил кондиционер и модифицированную систему отопления. Её основным узлом стал радиатор печки, смонтированный под центральной консолью и заключённый в пластиковый корпус достаточно сложной геометрии. Связь между системами охлаждения и отопления осуществляется посредством резиновых шлангов, в качестве разделительных элементов используются заслонки и кран.

Устройство печки УАЗ Патриот с 2012 года выпуска предполагает наличие двух теплообменников, нагрев которых осуществляется с помощью горячего антифриза, поступающего их системы охлаждения силового агрегата. Радиаторы отопителя представляют собой систему тонких трубок, имеющих большую площадь поверхности, благодаря чему и обеспечивается интенсивный теплообмен с холодным воздухом в салоне.

В состав теплообменника включён центробежный вентилятор, который может функционировать в различных режимах. Именно вентилятор ответственен за доставку воздуха в теплообменник, а также за вывод уже нагретого воздуха в салон, для чего в нём предусмотрены специальные воздуховоды. После остывания в радиаторе антифриз поступает с систему охлаждения через выводящий шланг, замыкая цикл работы печки. Выключение режима обогрева производится посредством крана, которым перекрывается доступ горячего антифриза к печному радиатору. Краник обычно перекрывают с наступлением тепла, когда в постоянном обогреве салона особой нужды нет.

Как видим, схема конструкции печки достаточно проста. Отметим, что для облегчения прогона охлаждающей жидкости по охлаждающей системе силового агрегата автомобиля используется электронасос, благодаря которому тёплый воздух начинает подаваться в салон УАЗ Патриот уже через несколько минут после запуска двигателя. Недостаток использования подобной схемы системы отопления – невозможность функционирования при выключенном моторе – во время стоянки автомобиля, чтобы прогревать салон, приходится периодически запускать ДВС. Отметим, что устройство отопителя Патриота 2009 г с кондеем предполагает наличие только одного обогревателя, но некоторые комплектации имели две печки.

Особенности замены

Для замены сгоревших одноразовых размыкателей следует приготовить детали с теми же номинальными значениями тока и напряжения. В качестве временного решения допускается установить элемент более высокого номинала с тем, чтобы заменить его на требуемый в ближайшее время. Категорически не рекомендуется заменять предохранитель монетой или скрученной проволокой.

Чтобы проверить целостность предохранителей в салонном модуле, необходимо открыть крышку поворотом фиксирующего винта и вытащить ее. На внутренней стороне крышки находится пояснительная информация, включающая маркировку и распиновку.

Сначала следует искать сгоревшую деталь визуально. Возможно, на ней останутся следы гари. Если корпуса сделаны из качественного пластика, то следов сгорания не будет и элементы нужно извлекать поочередно пинцетом или щипцами.

На рынке аксессуаров для авто предлагают изделия, интегрированные с высокоомной лампочкой или светодиодом, которые зажигаются и светятся после перегорания плавкой перемычки, что существенно облегчает поиск неисправной детали. Детали в подкапотном модуле проверяются и меняются аналогично.

В ряде случаев плавкие перемычки на 60 и 80 А устанавливаются отдельно в силовом модуле, размещенном в отсеке двигателя и закрытом защелкивающейся пластиковой крышкой. Они крепятся к клеммным площадкам гайками или болтами, что обеспечивает надежное соединение без дребезга и оплавления корпусов и контактов. При замене крышка отщелкивается, болты или гайки откручиваются, сгоревшая перемычка снимается, и на ее место устанавливается новая. Крепеж закручивается, крышка ставится на место и защелкивается.

Назначение

Блок предохранителей форд фокус 2 Предохранитель отвечает за исправную работу электрической цепи и в случае наступления перегрузок или замыканий происходит перегорание плавкой ставки данной детали. В случае перегорания одного элемента, водитель обнаруживает неисправность какой-либо электрической системы автомобиля. Поэтому чтобы устранить неисправность, следует первоначально проверить плавкую вставку, которая находится в специальном блоке внедорожника УАЗ Патриот. Но кроме данных деталей, на внедорожнике имеются еще и реле, которые также уместились в монтажном устройстве.

Место нахождения в авто

Очень часто у автовладельцев возникает вопрос: где же находится блок предохранителей на УАЗ Патриот, и какая плавкая вставка за что отвечает? Именно об этом и поведает данный материал. Итак, на внедорожнике блок располагается в салоне с левой стороны рядом с левой коленкой водителя. В этом месте находится крышка, которая извлекается путем поворота фиксатора в сторону. Сразу под декоративной крышкой можно найти реле и предохранители. Но это не единственный монтажный блок на внедорожнике, второй находится в подкапотном пространстве на левой части брызговика. Этот блок также закрыт пластиковой крышкой, снять которую можно путем отжатия фиксирующего устройства. Итак, рассмотрим за какие же, узлы отвечают предохранители в салоне и под капотом.

Салонный блок

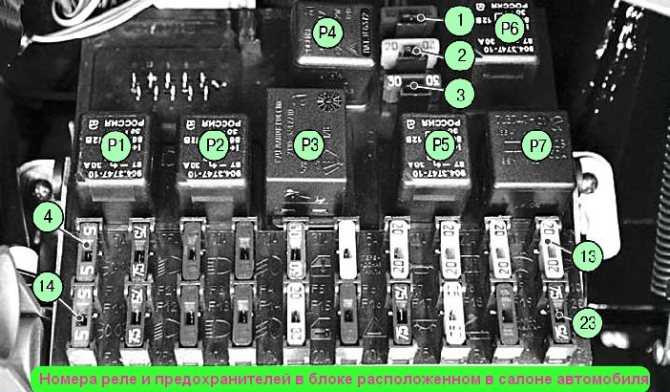

Чтобы визуально представлять себе расположение данных деталей, ниже представлена схема с нумерацией, с помощью которой рассмотрим назначение не только плавких вставок, но и реле.

Схема предохранителей УАЗ Патриот в салоне

Итак, данная схема позволяет подробно рассмотреть, где находится какой элемент и за что он отвечает. Для удобства рассмотрения, информация представлена в табличном виде.

№ устройства	Сила тока, А	Предназначение
1	10	Незадействованный элемент №1
2	20	№2
3	30	№3
4	5	Габаритные огни и освещение приборной панели
5	7,5	Ближний свет правой фары
6	10	Дальний свет правой фары
7	10	ПТФ правая фара
8	30	Привод люка и стеклоподъемников дверей
9	15	Розетка на 12 В
10	20	Звуковой сигнал и электрический привод боковых зеркал
11	20	Подогрев заднего стекла
12	20	Омыватель и очиститель стекол
13	20	№4
14	5	Габаритные огни и освещение номерного знака
15	7,5	Ближний свет левой фары
16	10	Дальний свет левой фары и лампа включения света
17	10	ПТФ левая фара
18	20	Привод блокирования дверей
19	10	Поворотные указатели и аварийка
20	7,5	Осветители салона, подкапотного пространства и стоп-сигнал
21	25	Прикуриватель и привод отопителя
22	10	Свет заднего хода
23	7,5	Задние ПТФ

Подкапотный дополнительный блок

Аналогичным образом для начала имеется схема расположения предохранителей в подкапотном пространстве, которые отвечают за работу таких цепей.

Схема элементов на монтажном устройстве в подкапотном пространстве

№ элемента	Сила тока, А	Предназначение
1	30	Цепь питания вентилятора №1
2	20	Цепь питания стартера
3	20	Цепь питания бензонасоса
4	5	Приборы
5	25	ABS
6	30	Цепь питания вентилятора №2
7	10	Цепь питания реле управления мотором
8	10	ABS
9	40	ABS
10	80	Питание монтажного блока

В случае, когда отсутствует питание вентилятора охлаждения, потребуется первоначально убедиться в исправности плавких вставок и реле, так как зачастую причиной отсутствия напряжения является их неисправность. Рассмотрим также предназначение реле, установленных в монтажном устройстве подкапотного пространства:

• Р1 — стартера;
• Р2 — временное реле стеклоомывателя заднего стекла;
• Р3 — блок заслонки рециркуляции;
• Р4 — вентилятора №1;
• Р5 — вентилятора №2;
• Р6 — компрессора;
• Р7 — бензонасоса;
• Р8 — звуковая сигнализация;
• Р9 — управление мотором;
• Р10 — кондиционера.

В зависимости от комплектации автомобиля часть данных реле может отсутствовать, как показано на схеме.

Данный материал позволяет быстро выяснить назначение плавких предохранителей монтажного блока, что зачастую необходимо, когда не работает тот или иной узел на внедорожнике УАЗ Патриот. Поэтому теперь вы сможете быстро и без проблем отыскать неисправность и устранить ее, главное, чтобы в бардачке всегда имелся комплект запасных плавких изделий для монтажного блока.

Установка

Если вы решили самостоятельно, то, прежде всего, вам необходимо определить место установки. Его можно определить либо под пассажирским сиденьем, либо между передними сиденьями (штатная печка устанавливается именно между водительским и пассажирским сиденьем). Далее, нужно приобрести всё необходимое (шланги, хомуты, болты и др.). Когда всё приобретено, можно начинать. Предлагаем вам подробную инструкцию по установке печки своими силами:

1. Выбрать место и закрепить отопитель (для удобства работы можно демонтировать передние кресла).
2. Далее, необходимо слить охлаждающую жидкость из системы охлаждения двигателя.
3. Затем нужно подключить отопитель к системе охлаждения двигателя. Сделать это можно как при помощи трубок от Патриота в комплектации Лимитед (которые имеют ответвления для ), так и соединившись при помощи тройника в подкапотном пространстве, с магистралью подачи ОЖ на основной отопитель.

• при выборе первого варианта могут возникнуть сложности в приобретении трубок, поскольку отдельно они не продаются, а идут в сборе с климатической системой, приобрести их можно на «разборках»;
• если выбрать вариант № 2, то необходимо вывести шланги под капот, разрезать алюминиевые трубки и подключить через тройник, последовательно со штатной печкой.

1. Для проводки магистралей по салону необходимо убрать обивку пола и проложить их так, чтобы они в процессе эксплуатации не перетирались и не перегибались. Для закрепления шлангов необходимо использовать пластиковые хомуты.
2. Далее, подключаем резиновые шланги к отопителю, используя для соединения хомуты.
3. Затем нужно подключить электропитание к новому агрегату. Для этого:

• отключим автомобиль от электропитания (сняв клеммы с аккумулятора);
• найдём в электропроводке свободный разъём и, проверив наличие в нём питания, подключимся к нему;
• для удобства необходимо оборудовать печку своим отдельным выключателем и расположить его в удобном для вас месте.

1. Теперь можно приступить к заполнению системы охлаждения жидкостью (следует учесть, что при жидкости потребуется больше) и удалить из системы весь воздух.
2. Перед тем как приступить к окончательной сборке отопителя, необходимо проверить все соединения на предмет протекания жидкости и работоспособности нового оборудования.
3. Далее, следует вернуть все демонтированные части на место.

На этом установку отопителя салона УАЗ Патриот можно считать завершённой. Нелишним будет упомянуть о тех минусах, которые могут возникнуть после установки:

• появление дополнительного ;
• двигатель за счёт большего количества ОЖ будет прогреваться немного медленнее обычного.

А в остальном можно только наслаждаться теплом и уютом, который привнесёт новая печка. Если все вышеперечисленные минусы вас не пугают, то можно поставить её самому. Также этот агрегат будет хорошим подспорьем в тот момент, когда выйдет из строя основная печка.

Просторный и объёмный салон – одно из главных преимуществ автомобиля УАЗ Патриот. Большое количество свободного места внутри машины особенно выручает, когда возникает необходимость в перевозке крупногабаритных вещей. Кроме всего прочего, возможность свободного расположения пассажиров на задних сиденьях также приносит свою плюсы во время путешествия или выезда большой компанией на отдых.

Внедорожник оснащен штатным отопителем салона, который достаточно неплохо справляется со своими обязанностями. Но, когда температура на улице достигает -10 и более градусов мороза, мощности печки начинает не хватать. Чтобы создать внутри автомобиля комфортные условия, пока за бортом гуляет мороз, большинство владельцев автомобиля устанавливают дополнительный отопитель салона UAZ-3163.

Полезные рекомендации по уходу

Блок предохранителей рено сандеро 2014 схема Некоторые основные советы:

1. Детали приобретаются заранее поштучно или в наборах, обязательно оригинальных брендов и в проверенных магазинах.
2. Периодически проводится осмотр изоляции проводов и кабелей, а также контактных соединений в монтажных блоках. При нарушении целостности изоляции и разболтанных контактах следует менять проводку и контактные колодки.
3. Крышки модулей под капотом периодически открываются для проверки на наличие влаги и просушиваются во избежание замыканий.

Целесообразно доверять выполнение операций 2 и 3 профи в специализированных автомастерских во время плановых техосмотров, при замене масла или ремонте других узлов машины.

Источник статьи: https://myuazpatriot.ru/jelektrooborudovanie/shemy-raspolozheniya-predohranitelej-na-uaz-patriot

Описание предохранителей на УАЗ Патриот

Предохранители во всех модификациях модельного ряда УАЗ, включая пикапы, являются стандартными и производятся различными компаниями, как отечественными, так и зарубежными. Содержат плавкую вставку и представляют собой одноразовые размыкатели. После срабатывания подлежат замене. Основными критериями выбора служат номинальные ток и напряжение. В старых моделях УАЗов использовались изделия цилиндрического типа.

Практика показала неудобство эксплуатации таких деталей, и поэтому их заменили флажковыми элементами, иногда называемыми ножевыми. Если в машине до сих пор установлены цилиндрические предохранители, то их можно поменять целиком, т.е. блоком, на современные детали. Размыкатели собраны в модули, где кроме них установлены реле. Один из модулей располагается в салоне, два других — в отсеке двигателя.

Салонный блок имеет несколько модификаций, зависящих от года выпуска:

• в УАЗах до 2007 г. был задействован предохранительный блок от седана ВАЗ 2110;
• затем специалистами завода был разработан собственный модуль, который устанавливался в машинах с 2007 по 2011 г.г.;
• на смену ему пришел полностью переработанный блок с другим расположением деталей.

Моторный модуль проще, но не менее важен. Различают монтажные блоки старого и нового образцов. Электрические элементы внутри них размещены по-разному. Третий модуль, в зависимости от типа двигателя, регулирует работу кондиционера или дизельных калильных свечей.

Расположение предохранителей

Во всех моделях УАЗа салонные предохранители располагаются спереди, слева от руля, в нижней части приборной панели под крышкой. Второй модуль размещен под капотом за аккумуляторной батареей. Третий подкапотный модуль стоит на правом крыле и закрыт крышкой.

Схемы по расположению

Если разделить плоскость блока от ВАЗ 2110 на 4 ряда, то в первом верхнем ряду установлено 2 реле К4 и К6 и 3 предохранителя F1-F3 между ними. Второй ряд занимают элементы К1, К2, К3, К5 и К7, третий и четвертый ряды заполнены размыкателями F4-F23 по 10 шт. в каждом, всего 23 элемента.

Модуль собственной разработки описывается шестью рядами:

• первые две линейки заняты предохранителями с F1 по F24, по 12 шт. в ряду;
• следующие две содержат по 3 реле К1-К6;
• затем идет ряд, где находятся К7-К10 и F26-F30;
• завершающий 6 ряд редуцирован: в нем стоят только детали F25 и К11.

Блок, спроектированный для установки в машину после 2011 г., структурирован следующим образом:

• все предохранители собраны в верхних двух линейках, по 11 шт. в каждой;
• затем идут 2 ряда релейных элементов, с К1 по К7, где К5 располагается в междурядном пространстве;
• завершает схему ряд с деталями К8 и К9.

Средняя стоимость

Электропредохранители продаются как поштучно, так и в наборах. Стоимость отдельного элемента находится в пределах от 14 до 20 руб. Наборы в блистере содержат 10-12 шт. и стоят от 150 до 200 руб. Некоторые блистеры в качестве бонуса имеют пластмассовые щипцы для извлечения деталей.

Особенности строения

УАЗ Патриот оснащается системой отопления жидкостного типа, представляющую собой часть системы охлаждения двигателя. Основная роль обогрева уделяется радиатору печки, который размещается в специальном пластиковом корпусе, располагающемся под центральной консолью. Система отопления и охлаждения двигателя соединены между собой с помощью резиновых шлангов, а разделяются они краном и заслонками. Ниже приведена общая схема строения отопления салона.

Вот так схематически выглядит процесс циркуляции охлаждающей жидкости в системе отопления внедорожника. Показаны теплообменники отопителей, из которых выведены по две трубки. Одна трубка является подводящей, через которую и поступает нагретый антифриз от двигателя. Этот антифриз проходит через радиатор отопителя и тем самым осуществляет его прогревание. Печка представляет собой не только теплообменник, но и центробежный вентилятор, работающий в нескольких различных режимах. С помощью вентилятора происходит нагнетание воздуха через радиатор, его нагрев, и далее поступление в салон посредством специальных воздуховодов. Охлажденная жидкость из радиатора отопителя поступает обратно в систему охлаждения двигателя посредством специального выводящего шланга.

В конструкции отопителя предусмотрена установка крана, с помощью которого осуществляется перекрытие подачи горячего воздуха к радиатору печки, а, значит, и в салон внедорожника Ульяновского производства. Ведь использование печки в летнее время не актуально, поэтому система охлаждения двигателя разделена специальным краном отопителя.

Воздуховоды и блок управления отопителем

В конструкции отопителя устанавливается электронасос, который предназначен для скорейшего прогона ОЖ по системе охлаждения ДВС. В таком случае, уже буквально через 2-3 минуты после старта мотора, осуществляется подача теплого воздуха в салон. Такая система отопления является наилучшим приспособлением, но имеющее так же и свои недостатки. Точнее, недостаток только один — это невозможность обогревания при заглушенном двигателе, что вызывает необходимость периодически запускать мотор, для прогрева интерьера кузова.

Автомобили Ульяновского производства УАЗ 3163 до 2012 года выпуска оснащены одним обогревателем, но в зависимости от комплектации могут иметь две печки. Ниже представлено схематичное изображение конструктивных особенностей такого агрегата.

Вторая печка располагается чаще всего под одним из передних сидений или между ними. Дополнительный обогреватель позволяет доставить теплый воздух не только для переднего пассажира и водителя, но и для пассажиров, сидящих сзади. Наличие двух отопителей не напрасно, ведь УАЗ Патриот имеет внушительный объем салона, прогреть который с помощью одного отопителя проблематично. Поэтому большинство владельцев внедорожника осуществляют установку дополнительного отопителя своими руками.

Для чего нужны и за что отвечают предохранители

Размыкатели, размещенные внутри салона, контролируют электрические цепи следующих механизмов и систем автомашины:

1. Фар, габаритных и сигнальных огней, включая цепи управления каждым поворотником.
2. Электроподъемников стекол, блокировщиков на каждый замок, магнитолы.
3. Очистки (дворники), смыва и обогрева стекол.
4. Подачи аудиосигналов и привода зеркал.
5. Прикуривателя, отопителя сидений и внутренней печки.
6. Освещения салона, в т.ч. центрального плафона.
7. Штепсельных розеток.

Статья про мотор печки УАЗ Патриот

1. Клаксон и вентиляторы.
2. Бензонасос.
3. Слежения за скоростью вращения колес, т.е. за систему, называемую также антиблокировочной.
4. Противобуксовочную и регулирования тормозных усилий.
5. Пусковую установку (включая реле стартера).
6. КМПСУД (комплексную микропроцессорную систему управления двигателем).
7. Приборы на передней панели.

Предохранители УАЗ Патриот

737 Google+

Схема УАЗ Патриот самая не постоянная из всех отечественных автомобилей. Завод изготовитель активно пользуется своим правом вносить изменения в конструкцию. Так же это касается и блока предохранителей. Изначально блок предохранителей УАЗ Патриот был заимствован от ВАЗ – 2110.

Так же к этому блоку добавляли ещё одну планку с предохранителями. Они устанавливались примерно до 2007 года. В последствии начали устанавливать блоки собственной разработки, кардинально отличающиеся от ВАЗовских. Таких боков два. Один устанавливался до 2011 года, а второй после.

Все эти изменения касаются блока предохранителей в салоне автомобиля. На Патриоте устанавливается ещё один блок, который устанавливается под капотом в моторном отсеке на левой надставке брызговика под крышкой. При снятии крышки на внутренней её части можно найти описание и назначение реле и предохранителей расположенных в блоке.

На автомобилях оборудованных кондиционером, под капотом на правом крыле, так же под крышкой расположен ещё один блок реле и предохранителей управления кондиционером. На автомобилях с дизельным двигателем так же устанавливается реле и предохранитель на свечи накаливания.

При замене предохранителей необходимо применять только качественные предохранители, в противном случае может прийти в негодность блок предохранителей или привести к пожару. Подробно как выбрать качественные предохранители описано в статье «Автомобильные предохранители».

Предохранители УАЗ Патриот в салоне до 2007 г

Обозначение	Сила тока. A	Защищаемые цепи
FI	5	Габаритный огонь левый
F2	5	Габаритный огонь правый
F3	7,5	Ближний свет фар правый
F4	7,5	Ближний свет фар левый
F5	10	Дальний свет фар правый
F6	10	Дальний свет фар левый
F7	7,5	Противотуманный огонь
F8	20	Блокировка дверей
F9	10	Аварийная сигнализация
F10	10	Кл. 5 ХР1 КП, выкл. з/хода, кл. 1 датчика скорости, кл. 4 центрального плафона, кл. 2 выключателя аварийной сигнализации
F11	30	Стеклоподъемники
F12	20	Прикуриватель, обогрев сидений
F13	20	Звуковой сигнал
F14	20	Обогрев стекла двери задка, наружных зеркал,МУС
F15	20	Конт. 11 Х2, переключатель стеклоочистителей, стеклоочиститель, выключатель заднего отопителя
F16	10	Противотуманная фара правая
F17	10	Противотуманная фара левая
F18	25	Отопитель
F19	7,5	Выключатель сигнала торможения, плафоны освещения
F20	5	Управление зеркалами
F21	10	Компрессор кондиционера
F22	15	Штепсельные розетки

предохранители кондиционера патриот

Предохранители УАЗ Патриот до 2011 г

предохранители под капотом уаз патриот

блок предохранителей после 2011г.

предохранители салона патриот до 2011г

Цепи, защищаемые плавкими предохранителями
Обозначение	Сила тока, А	Защищаемые цепи
Предохранители в салоне автомобиля
F1	5	Освещение выключателей и органов управления, габаритные огни левого борта
F2	7,5	Ближний свет правой фары
F3	10	Дальний свет правой фары
F4	10	Правая противотуманная фара
F5	30	Система электростеклоподъемников дверей, электропривод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковые сигналы, электропривод зеркал
F8	20	Обогрева заднего стекла, наружных зеркал, МУС
F9	20	Очистители и смыватели стекол, дополнительный отопитель салона
F10	20	Прикуриватель
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний свет левой фары
F13	10	Дальний свет левой фары и сигнализатор датьнего света фар
F14	10	Девая противотуманная фара
F15	20	Система электроблокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворота
F17	7,5	Плафоны освещения, выключатель сигнала торможения
F18	25	Отопитель, выключатель обогрева заднего стекла и наружных зеркал
F19	10	Комбинация приборов, выключатель света заднего хода
F20	7,5	Задние противотуманные огни
F2I-23	10; 20; 30	Запасные предохранители
Предохранителей под капотом
F1	30	Силовая цепь реле вентилятора
F2	25	Антиблокировочная система (АБС)
F3	5	Приборы
F4	10	Силовая цепь реле электробензонасоса
F5	20	Силовая цепь реле стартера
F6	30	Силовая цепь реле вентилятора
F7	20	Силовая цепь реле КМПСУД
F8	10	Антиблокировочная система (АБС)
F9	80 (90)	Питание монтажного блока
F10	40	Антиблокировочная система (АБС)
Предохранители кондиционера
F1	7,5	Муфта компрессора кондиционера
F2, F3	30	Вентилятор 1, вентилятор 2

Назначение печки

Основная функция печки на УАЗе Патриот это обогрев салона, а также она помогает справляться с проблемой запотеванием стекол, которая очень актуальна в холодное время года. На версии выпущенные до 2012 года устанавливали только передний отопитель , а начиная с 2012 года УАЗ Патриот стали оснащать второй дополнительной печкой, это помогло повысить комфортность внедорожника в зимний период. Благодаря дополнительной печки задняя часть салона стала лучше обогреваться.

Помимо этого в зависимости от комплектации отечественный внедорожник может оснащаться климат контролем, благодаря которому в летний и зимний период достигается абсолютный комфорт. У кондиционера есть единственный недостаток, это увеличение расхода топлива во время работы системы вентиляции и обогрева.При этом радиатор печки и радиатор отопления работают.

На УАЗ Патриот есть четыре типа отопителя , в зависимости от года выпуска автомобиля.

Печка Симбир

С 2005 года как стал выпускаться УАЗ Патриот на нем устанавливали отопитель от Симбира, его предшественника, он перешел на УАЗ практически без изменений. В салоне стоял радиатор, сам корпус, под капотом воздухозаборник, в котором находился моторчик отопителя. Пока воздух доходил до радиатора, все выдувалось в щели и в самом автомобиле было холодно.

Печка Delphi

В итоге 2007 году УАЗ сделал рывок и изменил свою отопительную систему. Моторчик перенесли в салон, а под капотом остался сам воздухозаборник, т.е. это емкость, которая предотвращает попадание влаги на отопитель-это ведро в которое проливается вода. Путь воздуха от заборника до радиатора сократился и от этой конструкции в салоне стало теплее. Применили в этой конструкции много импортных деталей, моторчик Делфи, радиатор Делфи и сопротивление отопителя было тоже импортный. Сам отопитель изготавливали в России и был он неразьемным, т.е. разобрать его было нельзя. Но при этом жил он долго и со временем позволил поставить на УАЗ Патриот кондиционер. В такой комплектации отопитель просуществовал до мая 2012года.

Печка Sanden

Когда УАЗ поменял панель прибора с Иранской на свою Нижегородскую, пришлось менять и печку на новую, фирмы Санден. Отопитель отличался от своего предшественника кардинально. Он стал уже заслончатый и воздух в салон стал уже подаваться теплым. В моторчике стал употребляться не сопротивление, а блок регулировки скорости с использованием микросхем. Радиатор был уже из алюминия, служил долго.

Прошло четыре года и с заменой приборной панели вышла и новая система отопления Корейской фирмы. Первый экземляр был самый простой со встроенным кондиционером и радиатором отопителя.

Схема обогрева и вентиляции

Итак, мы рассмотрели принцип работы обогревателя на УАЗ Патриот. Теперь рассмотрим, как осуществляется поступление теплого и холодного воздуха в салон авто. Для этого можно воспользоваться схемой, на которой изображены все основные конструктивные элементы рассматриваемого устройства.

Примерный путь воздушных потоков

Под номером 1 изображен нагнетающий вентилятор, с помощью которого холодный воздух поступает в систему отопителя. Если кран подачи открыт и ОЖ циркулирует по системе, то радиатор 7 нагревается. Воздух, нагнетаемый вентилятором, проходя сквозь него, прогревается и поступает посредством воздуховодов в салон автомобиля.

Под номером 4 показана заслонка, с помощью которой осуществляется перекрытие воздуховода для обогрева ног. В конструкции рассматриваемого устройства имеется и специальная заслонка 8, с помощью которой происходит перекрытие воздуховода к камере с радиатором. Таким образом, воздух, нагнетаемый вентилятором, сразу поступает к воздуховодам. Заслонка 8 на авто представлена в виде регулятора на центральной консоли. Ниже на фото данный регулятор находится слева.

Подводя итог, следует отметить, что отопитель салона представляет собой сеть, состоящую из важных устройств. При выходе из строя одного из составляющих конструкции обогрева, нарушается функционирование печки. В таком случае, потребуется отыскать неисправность и устранить ее, что довольно несложно сделать самостоятельно. Но о видах неисправностей отопления внедорожника и замене составляющих деталей, можно подробнее узнать из данного сайта.
