Характеристика

Схема электрического оборудования внедорожника основывается на однопроводном принципе. Плюсовая клемма от АКБ соединяется с каждым электропотребителем, а минусовая клемма от аккумулятора прикручена к корпусу автомобиля. После включения зажигания, происходит подача питания только для основных потребителей. Все иные электропотребители питаются от АКБ напрямую через кнопку включения.

Электрооборудование внедорожника соответствует стандарту Евро-3, а также электрическая схема оснащена предохранителями и реле, располагающиеся в монтажном блоке. Для Ульяновского Патриота монтажный блок преимущественно изготавливается в Словении. Особенность такового блока из-за рубежа основано на том, что он не подлежит ремонту, так как является неразборным. Поэтому конструкторы Ульяновского завода с 2012 года начали укомплектовывать свои творения разборными монтажными блоками.

Внедорожник УАЗ Патриот с 2012 года также оснащается полезной опцией под названием «Зимний пакет». В этот пакет входят следующие полезные эл. функции:

подогрев лобового стекла;
дополнительная эл. печка, с помощью которой осуществляется обогрев задней части салона;
подогрев задних сидений.

Такое дополнение позволило сделать внедорожник УАЗ Патриот еще комфортабельнее и популярнее.

Электросхема оборудования внедорожника УАЗ Патриот до 2007 г.в.

Электропроводка

Проводка эл. кабелей представляет собой жгуты, которые разветвляются от монтажных блоков и поступают непосредственно к оборудованию. Обязательными элементами электросхемы автомобиля являются предохранители, выполняющие защитную функцию.

Если возникла поломка в монтажном блоке, то отечественные модели данного изделия подлежат ремонту. Для этого необходимо разобрать блок и найти неисправность. Зачастую неисправность заключается в подгорании дорожек на печатной плате. Чтобы разобраться в принципе построения печатной платы, понадобится электрическая схема. Такая схема изображена на фото.

Проводка выполняет важную роль, осуществляя замыкание цепи постоянного тока, тем самым обеспечивая питание каждого эл. прибора автомобиля.

Электросхема оборудования внедорожника УАЗ Патриот с 2007 г.в.

Начиная с 2007 года, производители отечественного внедорожника пришли к единому мнению о необходимости перехода с экологического стандарта Евро-2 на Евро-3 для бензиновых двигателей. В результате перехода с одного стандарта на другой в 2007 году и получила некоторые видоизменения электросхема. Такая эл. схема показана на рисунке выше, которая представляет собой инжекторную систему впрыска топлива. Отличается электросхема Патриот с 2007 года выпуска от схемы более раннего производства автомобиля тем, что в системе отсутствовал блок управления инжекторной системой.

Патриот выполнено в основном по однопроводной схеме. Отрицательные выходы потребителей соединены с кузовом и двигателем автомобиля, которые выполняют функции второго провода. Номинальное напряжение в бортовой сети автомобиля 12 вольт. Схемы электрооборудования Уаз-3163 Патриот разных годов выпуска представлены ниже.

Снятие передней двери

Отсоедините провод от клеммы «минус» аккумуляторной батареи.

Снимите обивку передней двери.

Разъедините колодку жгута проводов электропривода выключателя замка

Разъедините колодку стеклоподъемника

Разъедините колодку электропривода зеркала.

Вытяните жгут проводов из монтажного отверстия в проеме двери.

Выверните два болта крепления вилки ограничителя двери

Снимите переднее крыло.

Выверните два нижних болта крепления двери к передней стойке кузова

Выверните два верхних болта, а затем снимите дверь.

Установите переднюю дверь в порядке, обратном снятию.

Смажьте оси петель моторным маслом, а ограничитель открывания двери консистентной смазкой.

Чаще всего первыми начинают выходить из строя передние двери, потому как ими пользуются гораздо чаще остальных, особенно со стороны водителя.

К тому же водительская нередко оснащена тяжёлым динамиками, на неё часто опираются, а также она бывает проклеена тяжёлым шумоизоляционным материалом, в итоге:

могут протереться втулки, находящиеся в петле, из-за постоянного «хождения» туда-сюда;
может быть продавлено крепление петли под своей тяжестью.

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Провисание может стать последствием ДТП либо после неправильного монтажа

Провисание может стать последствием ДТП либо после неправильного монтажа.

По следующим признакам определяют наличие провисания:

нужно прикладывать усилия для закрытия и открытия;
при езде по неровной дороге слышен металлический скрип;
появление воды в салоне после мойки либо дождя;
на порогах авто заметны царапины;

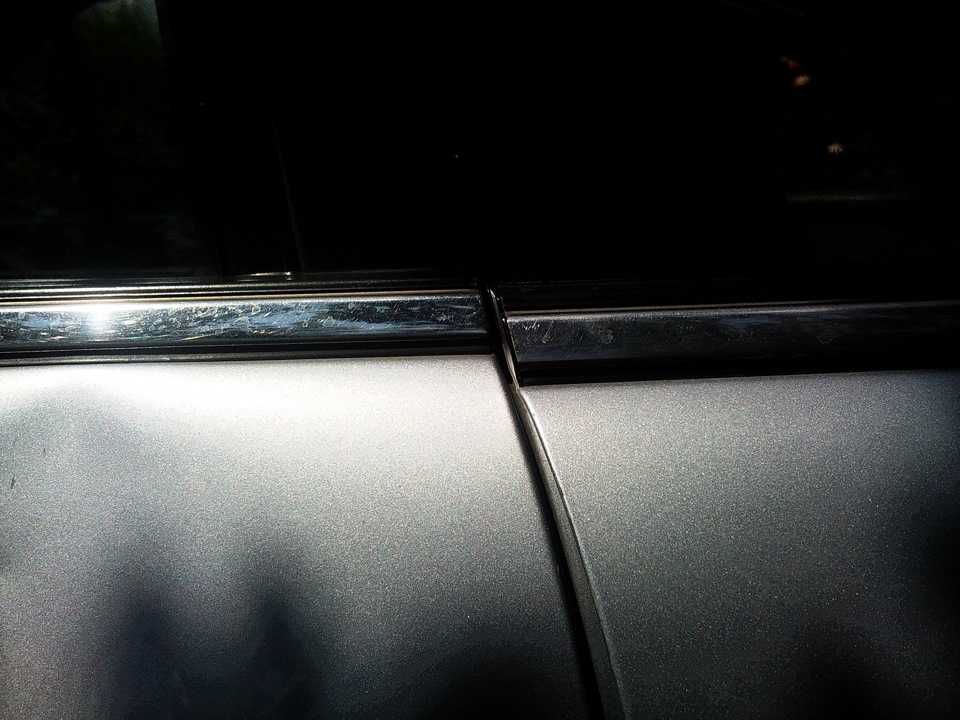

появление неравномерных зазоров из-за перекоса.

Такое провисание характерно поддержанным машинам. Во многих случаях для того чтобы искоренить возникшую проблему становится необходимым прибегнуть к кардинальному решению – замене петель. Для этого необходимо достаточно много времени и сил, ведь придётся снимать полностью дверь. Но, зачастую, провисание можно исправить и наиболее простыми способами.

Простой тюнинг обшивки

Чтобы салон УАЗ Патриот выражал индивидуальность автомобилиста, водители тюнингуют обшивку, перетягивая заводской пластик декоративным материалом различной фактуры. Большой популярностью пользуется перетяжка салона синтетическим текстилем, кожзаменителем, алькантарой и флоком.

Искусственный бархат ― флок, выпускается в большом ассортименте цветов. Оригинальный материал имеет толщину не менее 2 мм. Преимущества использования этого материала:

Материал износоустойчив, не теряет цвет до 5 лет.
По фактуре напоминает велюр, приятный, мягкий на ощупь.
Хорошо растягивается, не трескается, не царапается.
При перетяжке лекало клеят на дверную карту автомобильным клеем или ПВА, после высыхания материал не дает усадки, ложится ровно.

Алькантара второй по популярности материал для тюнинга салона и перетяжки двери. Искусственная экокожа имеет срок эксплуатации до 7 лет, не затирается, устойчива к царапинам и довольно просто устанавливается.

Демонтаж УАЗ Париот

Перед обработкой салона, багажника и капота автомобиля шумоизолирующими материалами, следует сначала демонтировать все мешающие внутренние элементы, включая панельную обшивку и обивку салона. Снимаем все сидения, центральную консоль и ремни безопасности, затем подходит очередь ковролина.

Как мы видим на фото, обшивка потолка закреплена одноразовыми пистонами, которые ломаются при ее демонтаже.

Зато новые пистоны продаются на развес и стоят всего по 3 рубля за штуку.

Пластиковые панели закреплены саморезами, которые закручены как попало.

Демонтаж штатного ковролина, который представляет собой тонкое сукно, показал, что ничего кроме стандартного бутерброда «Вибра + Сплен», не ляжет по толщине на пол салона.

Голая металлическая поверхность открыла нам весьма удручающую картину. Кое, в каких местах кузов уже начал ржаветь, хотя машина новая.

Есть и следы сварки. К примеру, нижняя точка крепежа штатного стеклоподъемника в одной из дверей. Напрашивается вывод, что болт сорвали при сборке и недолго думая, решили заварить эту точку.

Боковая обшивка с левой стороны демонстрирует нам не приклеившуюся как следует штатную виброизоляцию.

Зато с правой стороны с этим все нормально.

На заводе УАЗ подвергся антикоррозийной обработки, поэтому нам пришлось смывать антикор с помощью растворителя.

Заводская «шумка», снятая с задних колесных арок.

Собственно, после полной разборки начинаем накладывать первый виброизоляционный слой.

Электрическая схема УАЗ Патриот до 2007 года выпуска

Принципиальная электрическая схема изображена на рис.1

Проводники соединений электрической схемы выполнены их многожильного медного провода, заключенного в полихлорвиниловую (ПВХ) изоляцию с одно- или двухцветной маркировкой в соответствии с электрической схемой. Группы проводников объединяются в электрические жгуты. Частая причина отказа электропроводки – замыкание проводов внутри жгута вследствие короткого замыкания. В этом случае необходимо «распотрошить» весь жгут, чтобы убедиться, что на всем его протяжении нет внутренних оплавлений и замыканий. В случае нарушения электрических соединений между узлами электросхемы следует «прозванивать» связи от конкретного исполнительного элемента до блока управления узлом в соответствии с приведенной схемой. Обозначение элементов схемы приведено на рис.2

Обозначение элементов приведено на рис.4

В случае отказа работы электрооборудования следует в первую очередь проверить исправность реле и предохранителей в соответствии со схемой на рис.5: При замене вышедших из строя предохранителей в первую очередь следует убедиться в отсутствии коротких замыканий проводки, исправности устройства, который он обслуживает, затем установить предохранитель в точном соответствии с номиналом (током), указанном на блоке предохранителей. Один предохранитель может обслуживать несколько электрических узлов, следует убедиться в исправности всех элементов.

Конструктивные особенности вентилятора отопителя

Как и большинство подобных устройств, вентилятор печки УВЗ Патриот конструктивно представляет собой два узла: собственно лопасти, предназначенные для нагнетания воздуха в магистраль, и электродвигатель, приводящего в движение лопасти. Сам же моторчик запитывается от бортовой сети внедорожника. Вентилятор является составной частью системы отопления салона автомобиля, запуск в работу которого производится посредством специального регулятора, расположенного в центральной части панели приборов.

Лопасти вентилятора изготовлены из высокопрочного пластика, внешне напоминая турбину реактивного самолёта. Такая конструкция способствует формированию максимальной нагнетающей аэродинамической способности лопастей. Вероятность поломки этого узла достаточно низка, чего не скажешь об электромоторчике, раскручивающем лопасти вентилятора с большой скоростью. А поскольку выход из строя привода вентилятора грозит неработоспособностью всей системы отопления, замена вентилятора отопителя УАЗ Патриот – операция, которую должен уметь выполнять каждый владелец внедорожника.

Поскольку автомобиль эксплуатируется в далеко не идеальных условиях, на лопастях вентилятора со временем неизбежно накапливаются частички пыли и другого мусора (включая остатки насекомых), что приводит к повышению нагрузки на электродвигатель. Этот процесс сопровождается увеличением тока в электрической цепи моторчика, к его перегреву и повышению риска заклинивания. Принципиальная схема электрооборудования, отвечающего за функционирование вентилятора, включает следующие компоненты:

Генератор, являющийся основным источником выработки электроэнергии при заведённом силовом агрегате.
Аккумуляторная батарея, посредством которой запускается двигатель автомобиля. Система обогрева внедорожника может работать непосредственно от аккумулятора только ограниченное время при условии, что ключ зажигания находится во включённом положении. Поскольку мотор печки УАЗ Патриот является активным потребителем электроэнергии, его работа от АКБ будет способствовать быстрой разрядке последнего. По этой причине прогрев внедорожника после длительной стоянки не рекомендуется осуществлять напрямую – в этом случае, особенно в зимнее время, вы рискуете не завести сам мотор из-за севшего аккумулятора.
Замок зажигания.
Переключатель режимов работы отопителя, позволяющий плавно увеличивать/уменьшать количество оборотов электромоторчика, тем самым регулируя мощность воздушного потока, подаваемого в салон внедорожника.
Блок плавких предохранителей.
Резистор.
Электромоторчик.

Принцип работы системы отопления автомобиля достаточно прост: при включении печки на работающем двигателе генератор запускает моторчик вентилятора, который начинает нагнетать воздух в магистраль. Проходя через радиатор с нагретой охлаждающей жидкостью, воздух тоже прогревается и попадает на дефлекторы, обдувая салон.

Электродвигатель отопителя УАЗ Патриот считается одним из самых слабых звеньев этой цепочки – его ресурс, как показывает опыт эксплуатации внедорожника, составляет порядка тысячи часов работы

После наработки этого значения риск возникновения неисправностей резко возрастает, поэтому так важно знать основные причины неработоспособности моторчика, уметь их диагностировать и самостоятельно устранять. В принципе, замена привода вентилятора отопителя – процедура несложная, а вместо штатного электродвигателя допускается устанавливать мотор отопителя УАЗ Патриот Delphi или моторчик от Sanden – они полностью совместимы и по размерам, и по электрическим параметрам

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

пассатижи для расшплинтовки гайки;
гаечные ключи на «22» и «16»;
наконечник типа Т-30 в виде звездочки;
WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Проблема со скрипом и ее устранение

В процессе работы автомобиля данной модели иногда возникает скрип в области багажника. При движении определить точное место, откуда доносится звук, невозможно. При этом в случае открывания или закрывания задней двери скрипа нет. Причины возникновения посторонних звуков для дверцы багажного отдела УАЗа Патриота:

изношенная резина уплотнения;
неправильное положение замка в петле;
перекос;
повреждение петель.

Изначально необходимо определить источник возникновения скрипа. Для этого нужен еще один человек. Лучше обратиться к знакомому водителю. Часто звук возникает, если возник перекос задней двери. Скрип может появиться при ее проседании, из-за большого веса запасного колеса и прочих инструментов, расположенных на ней.

Так как запасное колесо весит немало, при передвижении по бездорожью на дверь багажного отсека воздействует вибрация, а запасное колесо эту нагрузку усиливает. При этом петли могут не выдержать, отчего и возникает скрип со стороны багажника машины.

После ремонта.

На автомобилях данной модели с 2012 г. в конструкцию кузова было внесено дополнение – специально разработанный язычок, который поддерживает заднюю дверь в стабильном состоянии, нейтрализуя основные нагрузки от вибрации. Петли и замок при этом разгружаются.

Скрип нередко устраняется путем выполнения регулировочных работ на петлях и их смазки средством WD-40. В случае когда пришла в негодность резина уплотнения, нужно сменить ее или просто нанести увлажнитель (можно силикон).

При перекосе изделия проблему можно устранить посредством разгрузки задней двери. С нее снимают запасное колесо и переносят на калитку, вследствие чего дверца багажника становится легче.

Дверь багажного отделения на автомобиле подобного класса представляет собой сложный элемент кузова, способный выдерживать большую нагрузку. Со временем это приводит к поломке агрегата и, как следствие, – к ремонту. Для этого устройство снимают с автомобиля. Перед этим убирают запасное колесо.

Чтобы снять заднюю дверь, требуется:

демонтировать обшивку;
извлечь штифт ограничителя открывания дверцы;
отсоединить колодку с проводами питания;
вывернуть 3 болта, на которых крепится нижняя петля, и 2 болта, на которых крепится верхняя петля.

После того как проведены необходимые работы, дверь устанавливается в обратном порядке.

Снятие и регулировка замка

Замок выполняет функцию защиты салона от свободного проникновения, он оснащается электронным приводом, который позволяет при помощи пульта запирать дверь. Периодически замок может выходить из строя, поэтому может потребоваться ремонт или полная замена. Для того чтобы получить доступ к замку и извлечь его необходимо:

Снять дверную обшивку;
С внутренней стороны ручки замка отсоединить тягу привода;
От выключателя замка отсоединить тягу;
Снимается фиксирующая скоба;
Со штанного места извлекается выключатель;
У замка демонтируется блокиратор электронного привода;
Откручивается пара болтов на боковой части;
Снимается защелка;
Выкручивается болт крепления вместе с блокировочной тягой;
Извлекается замок.

Устанавливается все в обратном порядке. После установки нужно произвести регулировку, она необходима для того чтобы правильно функционировал замок. Первым делом нужно ослабить винты крепления, после чего производится регулировка, перемещая фиксатор в различные положения:

Когда дверь закрывается с усилием и туго, наружный фиксатор выводится наружу;
Если дверь закрывается не плотно тогда фиксатор нужно перевести внутрь;
Если во время закрытия дверь приподнимется, в этом случае фиксатор необходимо переместить вниз.

После регулировки затягиваются все винты, для того чтобы изделие зафиксировать в нужно положении.

Двигатель

Заменить антифриз УАЗ Патриот
Заменить бензонасос УАЗ Патриот своими руками
Замена блока управления двигателем UAZ Патриот
Поменять водяной насос УАЗ Патриот
Снятие впускного коллектора UAZ Патриот
Заменить втулку на стартере УАЗ Патриот своими руками
Заменить втулку шатуна UAZ Патриот
Снять выпускной коллектор UAZ Патриот
Поменять гидрокомпенсаторы UAZ Патриот своими руками
Поменять головку блока цилиндров UAZ Патриот
Как заменить датчик давления масла UAZ Патриот
Поменять датчик детонации UAZ Патриот
Замена датчика кислорода УАЗ Патриот своими руками
Замена датчика коленвала УАЗ Патриот
Поменять датчик массового расхода воздуха УАЗ Патриот
Как заменить датчик охлаждающей жидкости УАЗ Патриот своими руками
Ремонт датчика распредвала УАЗ Патриот
Как заменить датчик температуры UAZ Патриот своими руками
Как поменять датчик уровня топлива УАЗ Патриот
Замена датчика холостого хода UAZ Патриот
Ремонт дмрв UAZ Патриот
Как снять клапанную крышку УАЗ Патриот
Установка компрессора кондиционера УАЗ Патриот
Замена крана отопителя УАЗ Патриот своими руками
Снятие крышки двигателя УАЗ Патриот своими руками
Заменить масло в акпп UAZ Патриот
Замена масла в двигателе УАЗ Патриот своими руками
Ремонт маслосъемных колпачков УАЗ Патриот
Как заменить маслосъемные кольца UAZ Патриот
Как поменять масляный насос УАЗ Патриот своими руками
Заменить направляющие втулки клапанов УАЗ Патриот
Установка натяжителя цепи грм UAZ Патриот
Замена натяжного ролика ремня генератора УАЗ Патриот своими руками
Заменить опоры двигателя УАЗ Патриот своими руками
Как заменить охлаждающую жидкость УАЗ Патриот своими руками
Как поменять подушки двигателя УАЗ Патриот
Замена подшипника коленвала УАЗ Патриот
Как поменять помпу УАЗ Патриот
Замена поршневых колец УАЗ Патриот
Заменить прокладку гбц UAZ Патриот
Установка прокладки головки блока цилиндров UAZ Патриот своими руками
Установка прокладки клапанной крышки УАЗ Патриот своими руками
Заменить прокладку коллектора UAZ Патриот
Заменить радиатор кондиционера УАЗ Патриот своими руками
Как поменять радиатор печки UAZ Патриот своими руками
Как поменять распредвал УАЗ Патриот
Замена расширительного бачка UAZ Патриот своими руками
Установка ремня генератора UAZ Патриот своими руками
Установка ремня грм UAZ Патриот
Как поменять ремень кондиционера УАЗ Патриот
Установка сальника двигателя UAZ Патриот
Ремонт сальника коленвала UAZ Патриот
Установка сальника распредвала УАЗ Патриот
Ремонт сальников клапанов UAZ Патриот
Замена стартера УАЗ Патриот своими руками
Замена термостата UAZ Патриот своими руками
Замена топливного насоса UAZ Патриот
Заменить цепь грм UAZ Патриот
Ремонт шкива коленвала УАЗ Патриот

Двери УАЗ Патриот- замена уплотнителя, шумоизоляция

Как заменить уплотнитель двери своими руками. Порядок выполнения:
1. Чтобы заменить нижний уплотнитель, необходимо вынуть пистоны из дверной панели и снять старый уплотнитель.
2. Новый уплотнитель установить в обратном порядке.
3. Чтобы заменить боковой уплотнитель, отклеиваем его от двери. Снимаем остатки старого клея с дверей, обезжириваем места крепления и приклеиваем новый уплотнитель.
4. При замене уплотнителя в проеме двери, снимается соответствующая накладка, а затем и сам уплотнитель.
5. Свежий уплотнитель начинаем устанавливать с верхней части проёма двери. При этом расстояние уплотнителя должно находится на средней кузовной стойке и быть равным 300 мм до порога.Шумоизоляция дверей модели Патриот несложно осуществляется своими руками. Эта процедура включает в себя протяжку, регулировку, смазку, утепление и антикоррозийную обработку внутренних компонентов. На внешнюю стенку двери автомобиля УАЗ Патриот наносят виброподавляющий материал, можно воспользоваться самоклеющейся фольгированной основой, толщиной 2,5-3 мм. Обязательными условиями нанесения будут температура окружающего воздуха не меньше 15 градусов по Цельсию. Протянуть все гайки и болты до необходимой плотности прилегания, использовать для этого фиксирующую смазку и гроверную шайбу

Обратить особое внимание на внутреннюю протяжку двери, это в первую очередь касается креплений стеклоподъемника и ручек открывания. В замках дверей фиксатором смазывается резьба болтов крепления.
Чтобы устранить скрипы, стуки и сверчки в дверях УАЗ Патриот необходимо:
1

Прикрутить снизу одним болтом направляющие стекол, а сверху вставить в соответствующий паз. Под направляющую подложить кусок резины пористой, толщиной около 30 мм.
2. Для исключения звуков, издающих тягой открывания двери, необходимо стянуть их резинкой между собой, приложив при этом небольшое усилие. Длинную тягу обмотать антискрипным материалом, а места трения смазать.
3. В месте, где установлен музыкальный динамик, проклеить шумопоглощающий материал, корпус динамика в этот момент должен быть снят.
4. Шумоизоляция звуков, издающих проводкой, необходимо места ее креплений прочно закрепить, и продублировать стяжками.
5. Места установки пластиковых пистонов заклеить материалом с шумопоглащающими свойствами.
6. Решить проблему шумов, который издают дверные ручки открывания в автомобиле УАЗ Патриот, поможет оклеивание пористой резиной места их установки.
