Как снять баранку?

Как снять баранку?

Сообщение Petrol » Вс фев 19, 2012 10:48

Сообщение KOMIK » Вс фев 19, 2012 10:51

Сообщение Petrol » Вс фев 19, 2012 10:56

Суслик 2013 бензин Limited, мех. РК, Cooper Tires 245/75 R16 (ST Maxx, M+S шип.), лебедь «4×4» 12000 lbs. Спальник от Lapocruiser.

Сообщение KOMIK » Вс фев 19, 2012 10:59

Сообщение Petrol » Вс фев 19, 2012 11:04

Суслик 2013 бензин Limited, мех. РК, Cooper Tires 245/75 R16 (ST Maxx, M+S шип.), лебедь «4×4» 12000 lbs. Спальник от Lapocruiser.

Сообщение KOMIK » Вс фев 19, 2012 11:08

Сообщение Petrol » Вс фев 19, 2012 11:15

Сообщение KOMIK » Вс фев 19, 2012 11:17

Сообщение Партизанский » Вс фев 19, 2012 12:36

Не нужно никуда «бить».

Снимаешь крышку с середины руля, отсоединяешь контакты, убираешь крышку.

Ключом откручиваешь гайку.

Опускаешь руль в нижнее положение, фиксируешь его рычагом.

Обязательно отмечаешь маркером линию, проходящую через ось рулевого вала и металлическое основание корпуса руля (потом руль на место ставить будешь так, чтобы линия совпала — иначе руль будет кривой).

Упираешься спиной в сиденье, берёшь руль за края (в районе 9 и 15 часов) и начинаешь тянуть на себя, одновременно покачивая его из стороны в сторону.

Через некоторое время руль снимется.

P.S. При замене соединителя с контактами на новый есть нюанс. Когда будешь ставить руль обратно, обязательно проверь, чтобы выступ на вращающейся детали снизу руля точно попал в этот паз:

Иначе корпус руля будет выдавливать соединитель ниже и контакт будет пропадать (сигнал периодически работать не будет).

Процесс снятия рулевого колеса с УАЗ Патриот

Выставите руль согласно прямолинейного движения.

Далее просто потяните кожух кнопки звукового сигнала и отсоедините кожух от 4 фиксаторов удерживающих его.

Снимаем кнопку включения сигнала с машины…

Отключаем 2 провода идущих от кнопки к рулевому колесу

Головкой на 24 ослабляем гайку удерживающую руль.

Не отворачивайте гайку полностью, так как прежде необходимо сорвать руль с места (с шлицов), а потом лишь открутить гайку полностью. Гайка будет удерживать руль, когда вы его сорвете и предохранит вас от травм, а салон машины от повреждений.

Сдергиваем руль со шлицов, пока он не начнет ходить по ним. Гайка удержит руль от окончательного снятия.

После откручиваем гайку и снимаем ее. Чтобы потом выставить рулевое колесо (руль) в соответствии с первоначальным положением, промаркируйте его расположение относительно шлицов

Далее руль можно снять с машины

Рулевое колесо на УАЗ Патриот устанавливается в обратном порядке. Затягивая фиксирующую гайку, вы сможете установить руль на место

При обратной сборке обратите внимание на состояние шлицов, а также на состояние контактных колец, так как если эти они не будут удовлетворять требованиям дальнейшей эксплуатации, то руль придется снимать вновь

Неисправности в поворотном кулаке УАЗ Патриот

Устройство поворотного кулака не содержит каких-либо компонентов, которые подвергаются скорому износу или разрушению, так как ресурс изделия достаточно немал. Благодаря этому, совсем редко приходится осуществлять ремонтные работы.

Как понять, нужно ли ремонтировать или производить замену поворотного кулака? Не стоит забывать, что внутри агрегата находится ступичный подшипник. Потому что, именно, этот компонент конструкции может  износится и прийти в негодность после определенного пробега. Бывает, что подшипник требует замены гораздо раньше своего срока эксплуатации, причинами, по которым это может произойти — неосторожная езда по бездорожью и подвергание подвески экстремальным ударам.

Свидетельствовать о нарушении работы подшипника будет люфт колеса УАЗ Патриот в подвешенном положении, а также во время движения автомобиля до водителя начнет доноситься некоторый шум, характеризующий неисправность. В таком случае ремонт будет обязателен. Так как известно, что люфт вызывает сбои в управляемости автомобилем. В данном случае нужно будет произвести замену подшипника, желательно выполнить эту процедуру сразу с обеих сторон автомобиля УАЗ Патриот.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

  • пассатижи для расшплинтовки гайки;
  • гаечные ключи на «22» и «16»;
  • наконечник типа Т-30 в виде звездочки;
  • WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

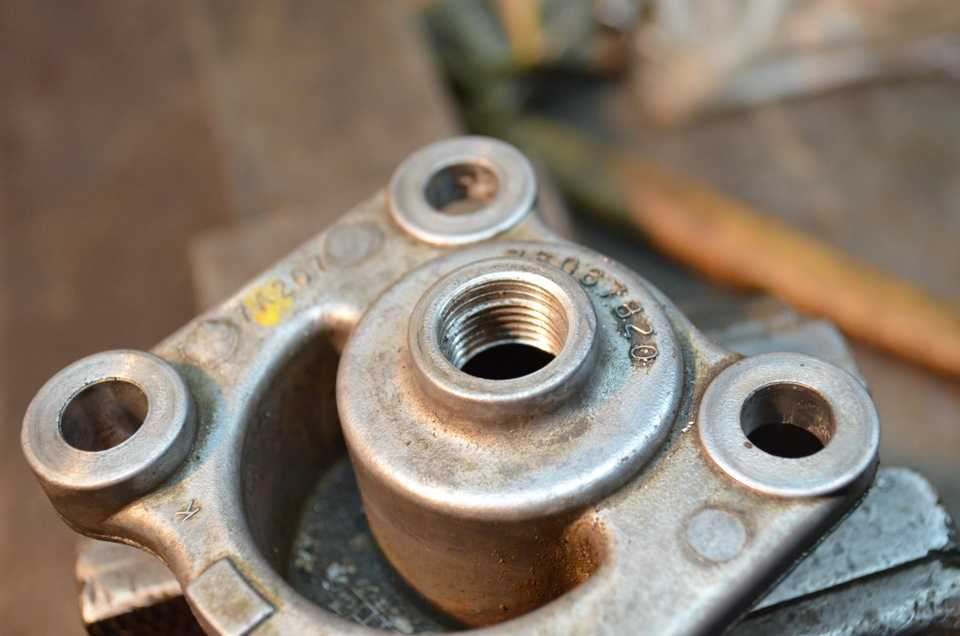

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

  1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
  2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
  3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
  4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
  5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный. В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом: 1. Поставил колеса прямо, руль прямо соответственно 2. Открутил контргайку против часовой 3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой 4. Закрутил контргайку по часовой придерживая винт.

Особенности конструкции

Опора рулевого вала внедорожника УАЗ Патриот представляет собой пластиковый шар с отверстием, за счет которого и обеспечивается отсутствие люфта и исправная работа. В конструкции данного элемента нет ничего сложного, но только стоит заметить, что такие опоры относятся к изделиям старого образца. Основным их недостатком является то, что уже через определенное количество пробега автомобиля, в частности, несколько тысяч, возникают неприятные скрипы и стук. Удалить скрипы и стук можно с помощью специальной смазки, но при этом потребуется каждую неделю осуществлять такие смазочные процедуры. Примерно через 20-30 тысяч км пробега шар стирается и возникает биение вала, что приводит к неисправной работе рулевого механизма. На схеме ниже опора рулевого вала обозначается под номером 13.

С 2012 года автомобили УАЗ Патриот комплектуются опорой рулевого вала нового образца. Что это означает? Означает это то, что опора представляет собой уже не простой шарик из пластика, а специальный резиновый уплотнитель, который в народе еще часто называют «вантузом». Такие «вантузы» раннее устанавливали на внедорожники Ульяновского производства 2005-2006 годов выпуска, но почему-то после этого они были заменены шаром Ваксойла. Ниже представлен шар Ваксойла или опора старого образца:

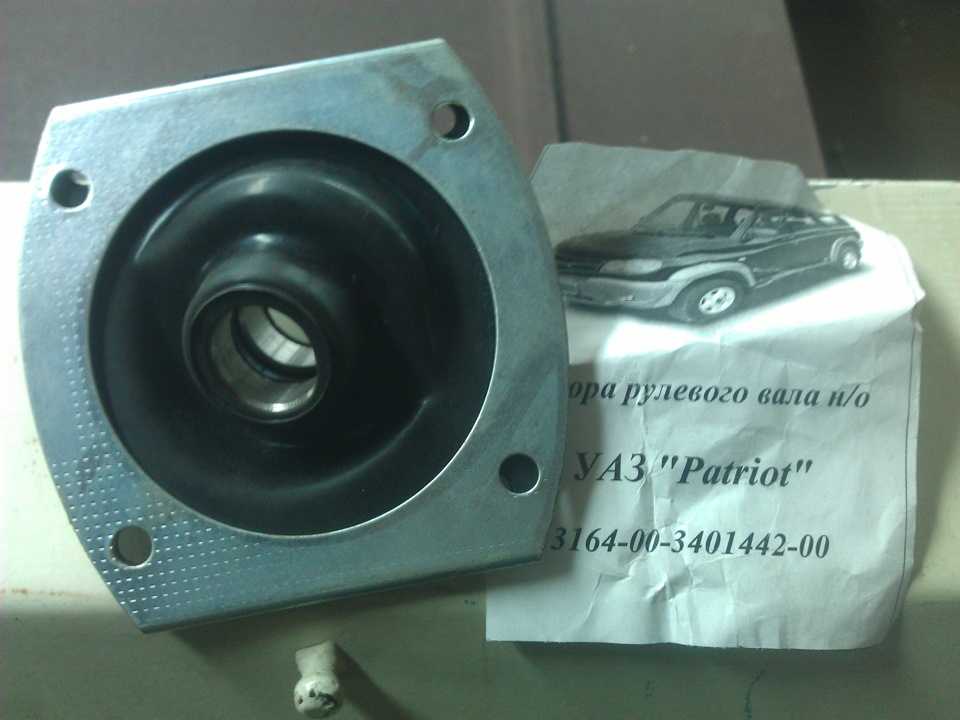

А вот как выглядит опора нового образца для вала рулевого механизма внедорожника УАЗ Патриот.

После выхода из строя опоры старого образца, абсолютно любой владелец внедорожника УАЗ Патриот может установить себе изделие новой модели. Как это сделать, рассмотрим детальнее.

Замена опоры

Стоимость изделия нового образца не является заоблачной и составляет около 300 рублей. Процесс замены также не является трудоемким, хотя при этом необходимо знать порядок проведения замены. Итак, рассмотрим, что же представляет собой замена опоры рулевого вала старого образца на новый. Перед проведением работ рекомендуется обесточить питание автомобиля, отсоединив клемму «минус».

  1. Первоначально в салоне автомобиля необходимо вывинтить три шурупа, с помощью которых крепится заглушка панели. После этого заглушку необходимо демонтировать. На фото ниже показана заглушка панели, которую следует демонтировать.
  2. Во время демонтажа следует отсоединить от кнопок управления светом колодку.
  3. Под панелью необходимо добраться до рулевого кардана и отвинтить болтовое соединение, с помощью которого сжимается кардан. При этом потребуется воспользоваться двумя видами гаечных ключей на «10» и на «12». После того, как будет ослаблено стяжение кардана, необходимо вылезти из автомобиля и открыть капот.
  4. В подкапотном пространстве нужно увести в сторону бачок с тосолом, чтобы иметь доступ к конструкции кардана, а точнее, к его опоре.
  5. Теперь необходимо вывинтить 4 гайки, с помощью которых крепится шарик.
  6. На рулевом кардане необходимо найти аналогичный стяжной болт и вывинтить его.
  7. Из салона можно осуществить демонтаж вала, что и необходимо сделать.
  8. В подкапотном пространстве осуществляется замена изношенного шарика на новый «вантуз». Все отверстия для закрепления совпадают, поэтому никакие доработки не понадобятся.
  9. После этого устанавливается вал и фиксируется с помощью стяжных болтов из салона и под капотом.
  10. Теперь можно осуществлять установку извлеченных деталей в порядке обратном снятию и приступать к испытанию установленного устройства.

Все делается очень быстро и не требует никаких раздумий, главное, соблюдать последовательность. Стоит отметить, что после установки резинового уплотнителя можно ощутить, как изменится рулевое управление автомобилем. Управлять ним будет легче, приятнее и без ощущений посторонних шумов и скрипов. Срок службы «вантуза» составляет около 50 тысяч км пробега, но — это зависит от характера вождения автомобиля.

Выбор жидкости для руля

Масло в гидравлическом усилителе рулевого управления – это главный элемент для безопасного и комфортного передвижения внедорожника. В инструкции по эксплуатации указано, что жидкость для гидроусилителя руля в УАЗ Патриот меняют один раз в два года или набрав необходимый пробег авто. Смена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Заливать в автомобиль можно масло для автоматической коробки передач. Все жидкости для гидроусилителя рулевого управления можно разделить по таким критериям, как цвет, разновидность и состав. Рекомендованное масло для гидроусилителя руля — Mobil ATF 220, объемом 2 литра.

По составу, масла гидроусилителя руля делятся на минеральные, полусинтетические и синтетические. Нельзя смешивать между собой жидкости на синтетической и минеральной основе, так как виды присадок в них отличаются.

Чтобы правильно выбрать жидкость для системы гидроусилителя, следует ознакомиться с рекомендациями завода производителя. Зачастую информация о масле гур указана на расширительном бачке или крышке. Именно поэтому, замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкцией и рекомендациями автопроизводителя.

Снятие и установка панели приборов УАЗ Патриот

Панель приборов УАЗ Патриот снимается в случае работ по замене радиатора отопителя (печки), либо при проведении кузовных работ или при замене панели приборов. Сразу скажем о том, что процедура снятия панели приборов УАЗ Патриот очень трудоемкая, так как потребует дополнительного демонтажа:

— вещевых ящиков;— монтажного электрического блока;— снятия рулевой колонки.

Далее в нашей статье мы более подробно расскажем о данной процедуре снятия.

Процесс снятия панели приборов УАЗ Патриот

Отключите бортовое питание от аккумулятора, так как придется разъединять электрические цепи в автомобиле. После этого можно приступать непосредственно к снятию панели Выкрутите три винта удерживающих боковую накладку…

Таким же образом снимите и правую боковую заглушку.

Открутите болт крепления удерживающий рычаг привода замка капота.

Открутите с торца винт крепления удерживающий левую накладку к панели приборов.

Также открутите 2 винта для той же накладке с правой стороны.

Отключите колодку идущую до органов управляющих внешним светом.

Снимите накладку с машины.

Открутите винты крепления плафона освещения педального узла.

Снимите плафон с панели.

Вытащите рукоятки переключателей блока управления, потянув на себя.

Открутите три винта расположенные под ручками

Извлеките бокс для мелких вещей…

Открутите 4 винта по центру панели приборов

Вытащите щиток от панели приборов.

Открутите шесть винтов находящихся под накладкой для ручек управления климатом в машине.

Вытащите магнитолу или бокс для вещей, если ее нет.

Дотянитесь и отключите колодки проводов идущие от выключателя аварийной сигнализации и выключателя обогрева заднего стекла…

Вытащите подстаканник из панели. При извлечении подстаканника нажмите на пружинный фиксатор на нем

Выверните 2 винта удерживающих накладку центральной консоли…

После этого накладку можно снять.

Извлеките вещевые ящики из панели. Более подробно об этом в статье (см. «Снятие и установка рулевой колонки УАЗ Патриот» ).

Выверните болт крепления нижней панели, находящийся под рулевой колонкой…

… затем 2 центральных болта

открутите нижний болт, находящийся с левой стороны под нижним вещевым ящиком…

…затем 2 винта А и болт Б, находящиеся под верхним вещевым ящиком

Открутите слева сбоку винт А и болт Б.

Дотянитесь до болта расположенного внутри полости и выкрутите болт удерживающий ручку между вещевыми ящиками

Выкрутите болт крепления ручки и слева.

Снимите ручку с панели

Отведите в сторону и снимите нижнюю часть панели.

Разъедините колодки проводов с правой стороны облицовки тоннеля пола

На одной из колодок подключенных ранее к монтажному блоку отсоедините клеммы.

Далее вытащите клейму из колодки, для этого отожмите ее фиксатор.

Перед тем как вытащить клейму из колодки зарисуйте ее месторасположение, чтобы впоследствии восстановить все до первоначального состояния.

Снимите рулевую колонку с машины. Более подробно об этом в статье (см. «Снятие и установка рулевой колонки УАЗ Патриот» ).

Подденьте отверткой и снимите декоративные заглушки у лобового стекла…

Выверните 5 винтов удерживающих накладку панели приборов у лобового стекла…

Снимите декоративные накладки воздуховода обдува ветрового стекла. Их две, с разделением посредине.

Открутите с левой стороны 2 болта крепления каркаса панели приборов к кузову

Также открутите и справа 2 болта

Теперь можно будет снять и верхнюю часть панели приборов. В итоге, вся панель приборов будет снята с машины.

Особенности системы

Механизм рулевого управления Патриота дополняется колонкой. Вал находится в колонке руля на 2-х опорных подшипниках. Это так называемая опора рулевого вала УАЗ Патриот. Ее задача – передать повороты вправо или влево от руля на рулевой механизм посредством устройства, похожего на кардан. Руль устанавливается на шлицы и надёжно фиксируется на нём соединением с гайкой. К трубе закрепляется механизм регулирования угла наклона.

Основная часть узла находится в моторном отсеке, а его картер закреплен на раме при помощи болтовых креплений. Особенность рулевого управления УАЗа Патриота в том, что здесь используются шаровые шкворни – технология устаревшая и встречается на современных автомобилях редко. В остальном механизм выполнен по стандартной схеме и мало чем отличается от устройств, устанавливаемых на УАЗ 469 и прочие модели.

Когда водитель вращает руль на УАЗе Патриоте, винт механизма управления выкручивается из поршневой гайки или, наоборот, вворачивается в неё. Давление в одной или в другой полостях рулевого механизма повышается или понижается, от этого поршневая гайка начинает перемещаться. Одновременно с этим она оказывает влияние на сошку через вал рулевой рейки, а та через рулевую трапецию и тяги передает усилие на управляемые колеса, заставляя поворачиваться их в нужную сторону.

Жидкость гидроусилителя, пройдя по системе, попадает обратно в расширительный бачок по шлангу «обратки». Оптимальное для прокачивания жидкости давление создаёт насос гидроусилителя лопастного типа. Устанавливается он на кронштейне двигателя и имеет общий с ним привод, считаясь вспомогательным оборудованием.

Для поддержания давления в насосе установлен специальный предохранительный клапан, он регулирует показатель в зависимости от того, как часто крутится коленчатый вал силовой установки. Расширительный бачок гидравлического усилителя расположен в моторном отсеке над левым брызговиком переднего крыла. При помощи шлангов соединяется с насосом ГУРа и магистралью обратки. В случае неисправности усилитель управления сохраняется, но для поворота руля придется приложить значительно больше усилий.

Снятие, разборка и установка рулевого колеса

Рулевое колесо снимают для замены при повреждении, для замены контактного кольца выключателя звукового сигнала или вала рулевого управления.

Вам потребуется торцовая головка «на 24».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Установите рулевое колесо в положение, соответствующее прямолинейному движению автомобиля.

3. Преодолевая усилие фиксаторов…

Клавиша включения звукового сигнала крепится к рулевому колесу четырьмя фиксаторами, расположенными по краям клавиши.

4. …снимите клавишу включения звукового сигнала…

5. …сдвиньте защитные чехлы…

6. …и отсоедините клеммы проводов клавиши включения звукового сигнала от разъемов контактного кольца.

7. Ослабьте затяжку гайки крепления рулевого колеса.

Зафиксировать рулевое колесо от проворачивания можно с помощью запорного механизма противоугонного устройства замка зажигания. Для этого выньте ключ из замка зажигания и поверните рулевое колесо до момента фиксации вала противоугонным устройством. После ослабления затяжки гайки крепления рулевого колеса отключите противоугонное устройство, вставив ключ в замок зажигания, и вновь установите рулевое колесо в положение прямолинейного движения.

Не отворачивайте гайку полностью, иначе при снятии рулевого колеса руками в случае его резкого отсоединения от вала можно нанести себе травму.

Простой тюнинг обшивки

Чтобы салон УАЗ Патриот выражал индивидуальность автомобилиста, водители тюнингуют обшивку, перетягивая заводской пластик декоративным материалом различной фактуры. Большой популярностью пользуется перетяжка салона синтетическим текстилем, кожзаменителем, алькантарой и флоком.

Искусственный бархат ― флок, выпускается в большом ассортименте цветов. Оригинальный материал имеет толщину не менее 2 мм. Преимущества использования этого материала:

  1. Материал износоустойчив, не теряет цвет до 5 лет.
  2. По фактуре напоминает велюр, приятный, мягкий на ощупь.
  3. Хорошо растягивается, не трескается, не царапается.
  4. При перетяжке лекало клеят на дверную карту автомобильным клеем или ПВА, после высыхания материал не дает усадки, ложится ровно.

Алькантара второй по популярности материал для тюнинга салона и перетяжки двери. Искусственная экокожа имеет срок эксплуатации до 7 лет, не затирается, устойчива к царапинам и довольно просто устанавливается.

Фотогалерея наших работ

Ремонт двухконтурного насоса ГУР BMW X5

Пробег: 130000 тыс км

Причина ремонта: Заклинил активный стабилизатор и вследствие этого повыдавливало все уплотнения на двухконтурном насосе гур

Итог: Ремонт насоса гидроусилителя руля,замена всех уплотнений и сальников.Замена стабилизатора

Ремонт рулевой рейки Бмв Е39

Пробег:220000 тыс км

Причина ремонта: Порвались пыльники рулевой рейки,заржавел вал

Итог: Переборка рулевой рейки,проточка вала и замена полного ремкомплекта

Ремонт рулевого редуктора грузовика Вольво ФМ12

Пробег: 250000 тыс км

Причина ремонта: Течь рулевого редуктора из-за сильной коррозии на валу рулевого редуктора

Итог: Замена ремкомплекта рулевого редуктора и шлифовка вала

лада гранта не работает сигнал и подушка безопасности после смены карданчика

Вставляем блокирующую пластинку через отверстие в ступице руля в прорезь барабанного устройства по полной программе

И снимаем руль, проведя колодки проводов и звукового сигнала через отверстие в ступице руля

Устанавливаем управляющее колесо в оборотной последовательности, совместив ранее изготовленные метки и установив новейшую самоконтрящуюся гайку. Гайку крепления управляющего колеса моментом 32—51 Нм (3,2—5,5 кгс·м).

Если нужно установить управляющее колесо в новеньком положении (к примеру, если при прямолинейном движении автомобиля, спицы размещены под наклоном), наденьте колесо на вал и зафиксируйте его гайкой, не откладывая ее совсем.

Проехав прямо несколько метров, удостоверьтесь в правильном его положении.

По мере надобности переставьте управляющее колесо на требуемое количество шлицев и затяните гайку.

Установка подушки безопасности делается в оборотном порядке.

Подсоединяем колодку проводов к разъему подушки, вставляем фиксатор в колодку.

Подсоединяем наконечники проводов к выводам выключателя сигнала.

Устанавливаем подушку на управляющее колесо так, чтоб фиксаторы подушки вошли в углубление руля, а крючки подушки – в надлежащие отверстия в руле.

Жмем на подушку до защелкивания крючков подушки фиксаторами управляющего колеса.

Рассмотрим снятие руля с подушкой безопасности, так как без подушки безопасности снятие руля не составляет особой трудности и выполняется, так же как и на моделях 2108-2110.

Для выполнения работы потребуются специальный съемник для снятия подушки безопасности и новая гайка крепления рулевого колеса.

При отсутствии съемника, его можно изготовить из старой шлицевой отвертки с шириной лезвия 5-б мм, для этого посередине лезвия необходимо проточить небольшой паз.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

  • пассатижи для расшплинтовки гайки;
  • гаечные ключи на «22» и «16»;
  • наконечник типа Т-30 в виде звездочки;
  • WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

  1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
  2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
  3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
  4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
  5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Неотъемлемой частью любого транспортного средства является рулевое управление(РУ), благодаря которому обеспечивается безопасность передвижения на автомобиле, меняется направление движения, а также совершаются различные маневры. На внедорожнике UAZ Patriot с гидроусилителем в устройство системы РУ входит: рулевая колонка, руль, пара рулевых тяг, поворотные кулаки, и шаровые шарниры.

Ремни для УАЗ

ремень ГУР 8х1150

ремень Вентилятора — 8х1030

двигатель 409

Год выпуска 2007-2012, Евро-3, С кондиционером, ГУР Delphi

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука

406-1308080 — 2 штуки

2) 6РК1220 — ремень генератора

1) 6РК1275 — ремень генератора

Ремень 6PK 2120

Ролики 4052-1308080 на автоматическом натяжителе 40624.1029010 — 1 штука 406-1308080 — 2 штуки

УАЗ двигатель 409 евро-2

2- насос гидроусилителя руля

5- ремень ГУРа и вентилятора 6PK1235

6- ролик натяжителя 406-1308080

10- ремень генератора и помпы 6PK1220

6PK1220 Генератор

6PK1275 —Генератор

Ролик 4052-1308080 на автоматическом натяжителе 40624.1029010

ЗМЗ-514, Евро-2

Ремень привода ГУР 6РК923 Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220 Ролик 514.1308080

Ремень привода ТНВД: Зубчатый 1360, 136 зубов. Ролик натяжителя в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

ЗМЗ-51432, Евро-3, 4

Ремень ГУР (без кондиционера) — 6РК1395 Ремень ГУР и кондиционер — 6РК1693 Ролики 2112-1006120 — 2шт

Ремень агрегатов (кв-тнвд-генератор-помпа) — 6РК1600 Ролики: 4052-1308080, на автоматическом натяжителе 40624.1029010 1шт. Ролик опорный ремня (стоит между генератором и помпой) 3413-1006135- оригинал, аналог 2112-1006135 1штука.

ЗМЗ 409, Евро 0-2

Ремень привода агрегатов (помпа, генератор) -6РК1220 Ремень ГУР — 1210. Так же подходит 1220 Натяжной ролик 406-1308080, 1 штука.

ЗМЗ-514, евро 2

Ремень привода ГУР 6РК923

Ролик направляющий 514.3407070

Ремень привода агрегатов 6РК1220 Ролик 514.1308080

Ремень привода ТНВД: Зубчатый 1360, 136 зубов. Ролик натяжителя, в сборе с кронштейном 514.1111071 Ролики успокоителя ремня, на планке 514-1111067-10

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
