Как заправлять уаз патриот с двумя баками. топливные баки уаз патриот

Трапеция — механизм непосредственной работы дворников

Один из самых сложных механизмов в комплекте системы дворников — это трапеция. На сегодняшний день ни у одного производителя автомобилей нет настолько надежного механизма привода дворников, чтобы гарантировать долговечную работу устройства. Банальное заклинивание щеток или чрезмерный упор в стекло, неправильное включение дворников, примерзание к стеклу зимой — все эти причины могут оказаться губительными для трапеции. Среди возможностей восстановления данного механизма стоит выделить лишь несколько возможных шагов:

приобретение новой трапеции — это зачастую оптимальный шаг для отечественных авто, у которых механизм дворников стоит порядка 1000-1500 рублей;
для иномарок приобретение новой трапеции будет стоить баснословных денег, так что в этом случае следует произвести ремонт и восстановить сломавшиеся детали;
нередко в трапеции выходят из строя втулки, и наконечники, которые часто бывают пластиковыми и ужасно переносят морозы, так что их можно просто заменить;
если нелегко найти ремкомплект для трапеции на ваш автомобиль, можно попробовать установить втулки и прочие детали с других автомобилей, близких по классу;
непосредственно замена трапеции нужна в том случае, если даже ремонтные работы не убирают неполадку, или после ремонта механизм начал постукивать при работе.

Любые звуки, исходящие из трапеции, могут оказаться предвестниками ее смерти. Это именно тот знак, который говорит о возможном выходе из строя всего устройство. Впрочем, менять трапецию сразу же после возникновения неприятных звуков не стоит. До замены вы можете подождать, пока устройство окончательно выйдет из строя или попробовать устранить звук, подтянув составные части трапеции с помощью стандартных инструментов. Это не сложно и можно выполнить прямо в вашем гараже.

Неисправности комбинации приборов УАЗ Патриот

Устройства и панель в целом доставляют неприятности владельцам не часто, т. к. достаточно надёжны и могут прослужить весь срок эксплуатации автомобиля. Но бывают случаи, когда приборная панель на УАЗ Патриот перестает функционировать.

Большинство приборов не работает

В этом случае освещение в салоне и снаружи не включается, индикаторы и сигнализаторы не загораются, стрелки-указатели не двигаются на приборах. Возможно, двигатель вовсе не получится запустить. У такой неисправности бывает две причины.

Вышел из строя главный щиток (микросхема),
Есть серьезные проблемы с электронным блоком управления (на панель приборов не выводятся данные датчиков).

Для устранения неисправности необходимо иметь навыки и знания по ремонту электрооборудования и электроники. А если их нет, лучше обратиться к специалистам, желательно высокой квалификации.

Подсветка не загорается

Для управления ею в автомобилях УАЗ Патриот используется специальный регулятор, представляющий собой конструктивно реостат. Чтобы обеспечить максимальную яркость подсветки щитка, следует перевести ползунок в самый верх. Подсветка может не работать чаще всего из-за вышедшего из строя предохранителя F. Но и в этом случае прежде чем поменять его, нужно устранить причину перегорания.

Второй распространенный фактор поломки регулятора: на контактах реостата часто образуется окисление, из-за чего не поступает напряжение. Иногда может не работать часть подсветки или несколько лампочек. В этом случае перегорели источники освещения. Чтобы устранить такие неисправности, следует полностью снять щиток и заменить перегоревшие элементы.

Датчики не работают

Нередко может возникнуть неисправность с показаниями приборов (спидометр, тахометр и др.), а именно с их отсутствием. Если не работают сразу все датчики на панели, причина может заключаться в неисправности электроники (ЭБУ). Если не действует один из указателей, следует искать причину в нужном узле. Например, не работает указатель температуры охлаждающей жидкости. Следует проверить на работоспособность датчик, измеряющий и передающий на приборную панель данные о текущей температуре.

Если приборы не действуют, а все индикаторы между тем работают исправно, то такие ситуации называют «зависанием» приборов, вызванным низким уровнем заряда аккумуляторной батареи. Наблюдается такая картина во время запуска мотора, обычно эти попытки безуспешны. Бортовой компьютер в таких случаях не может выявить сбоев и ошибок, следовательно, найти причину неполадок не в состоянии. Проблема решается просто: достаточно обесточить бортовую сеть автомобиля.

Сделать это можно несколькими доступными способами

Действия	Результаты
Самый простой – это снятие минусовой клеммы АКБ на одну или две минуты.	Это приведет к обнулению показаний и перезагрузке ЭБУ с платой приборной панели.
Другой способ обесточивания несколько неудобен. Нужно вскрыть монтажный блок.	Он находится рядом с аккумуляторной батареей. Затем надо вытащить предохранитель на 5 Ампер, он отвечает за подачу напряжения на комбинацию приборов. После нужно вставить предохранитель на место.
Третий способ ещё сложнее. Нужно отсоединить клеммные колодки от платы приборов.	Но для этого необходимо ее демонтировать, что значительно усложняет процесс.

Если при переключении ключа зажигания в первое положение и затем после запуска двигателя загораются только индикаторы контрольных ламп (датчики и два небольших экрана не работают), причем не помогает и обесточивание системы путем снятия минусовой клеммы АКБ – в таком случае следует проводить тестирование для определения работоспособности электронной платы. Сделать это несложно. Нужно выключить зажигание, нажать и удерживать кнопку сброса показаний одометра, включить зажигание и отпустить кнопку.

Когда плата в исправном состоянии – запустится тест приборной панели, суть которого в том, что все стрелки начнут путь от начальной до конечной отметки и обратно. Так должно повториться три раза. Если во время теста одна или несколько стрелок неподвижны или движутся с зависанием – очевидно, имеются неполадки с монтажной платой.

Предназначение и устройство топливного насоса УАЗ Патриот

Бензонасос на автомобиле УАЗ Патриот входит в систему топливного модуля, который выполняет важнейшую задачу – с его помощью происходит подача топлива из бензинового бака в двигатель. Работает этот насос от специального электродвигателя, который запитывается от сети напряженностью в 12 Вольт. Система подачи топлива в УАЗ Патриот несколько усложнена наличием целых двух бензобаков: левого и правого. Топливный насос работает только с правым баком, в то время как последний связан с левым бачком посредством струйного насоса, который при определенных условиях начинает перекачивать топливо из левого бака в правый.

Что интересно, в автомобилях Патриот экологического стандарта Евро-3насосы, перекачивающие топливо, находятся непосредственно в самих баках, как струйный в левом баке, так и электрический в правом. По сути же именно бензонасос в правом баке выполняет главную функцию, ведь именно он осуществляет подачу топлива в двигатель. В нем фактически нет никаких подвижных частей, что увеличивает надежность агрегата и делает возможным его использование в самых неблагоприятных условиях

Но, как и любая другая деталь, здесь могут происходить сбои и неполадки, поэтому периодически нужно уделять насосу внимание и приводить его в хорошо работающее состояние

Если насос будет работать неправильно, то возможно возникновение самых разных неприятностей, к примеру, индикатор уровня топлива может показывать неправильную информацию.Важно помнить и о том, что очень желательно, чтобы правый бак был заполнен минимум 5 литрами топлива. Как правило, ресурса топливного насоса достаточно приблизительно на 80 тысяч километров, дальше придется выполнять ремонт

Как правило, ресурса топливного насоса достаточно приблизительно на 80 тысяч километров, дальше придется выполнять ремонт.

Принцип работы бензонасоса

Работает рассматриваемый агрегат по достаточно простому принципу: его задача нагнетать некоторое давление между правым бачком и рампой, что позволяет выполнять забор топлива с помощью специальной пластиковой сеточки. Конечно, не все топливо сразу попадает в двигатель. Чтобы вернуть его назад в бак и снова забрать через сеточку, в топливопроводе УАЗ Патриот предусмотрен специальный тройник. Он собирает не проникшее в мотор топливо и под некоторым давление возвращает его назад в бак. Также здесь находится еще один важный элемент – фильтр тонкой очистки. Его задача понятна – выполнять очищение топлива от мелких примесей различного мусора.

В эту рабочую схему включен также и левый бак, хоть он и связан с правым струйным насосом. Когда не попавшее в движок топливо под давление возвращается обратно, то в тройнике, а точнее в трубке связанной со вторым баком, происходит спад давления. Это приводит к тому, что с левого бака начинает закачиваться топливо. Система работает таким образом до того момента, пока практически все содержимое левого бака не перекачается в правый. Это и есть полный цикл работы бензонасоса на УАЗ Патриот. Все довольно просто и понятно, но многие неопытные водители нуждаются в дополнительной помощи при попытке самостоятельного ремонта этой детали.

Замена правого топливного бака

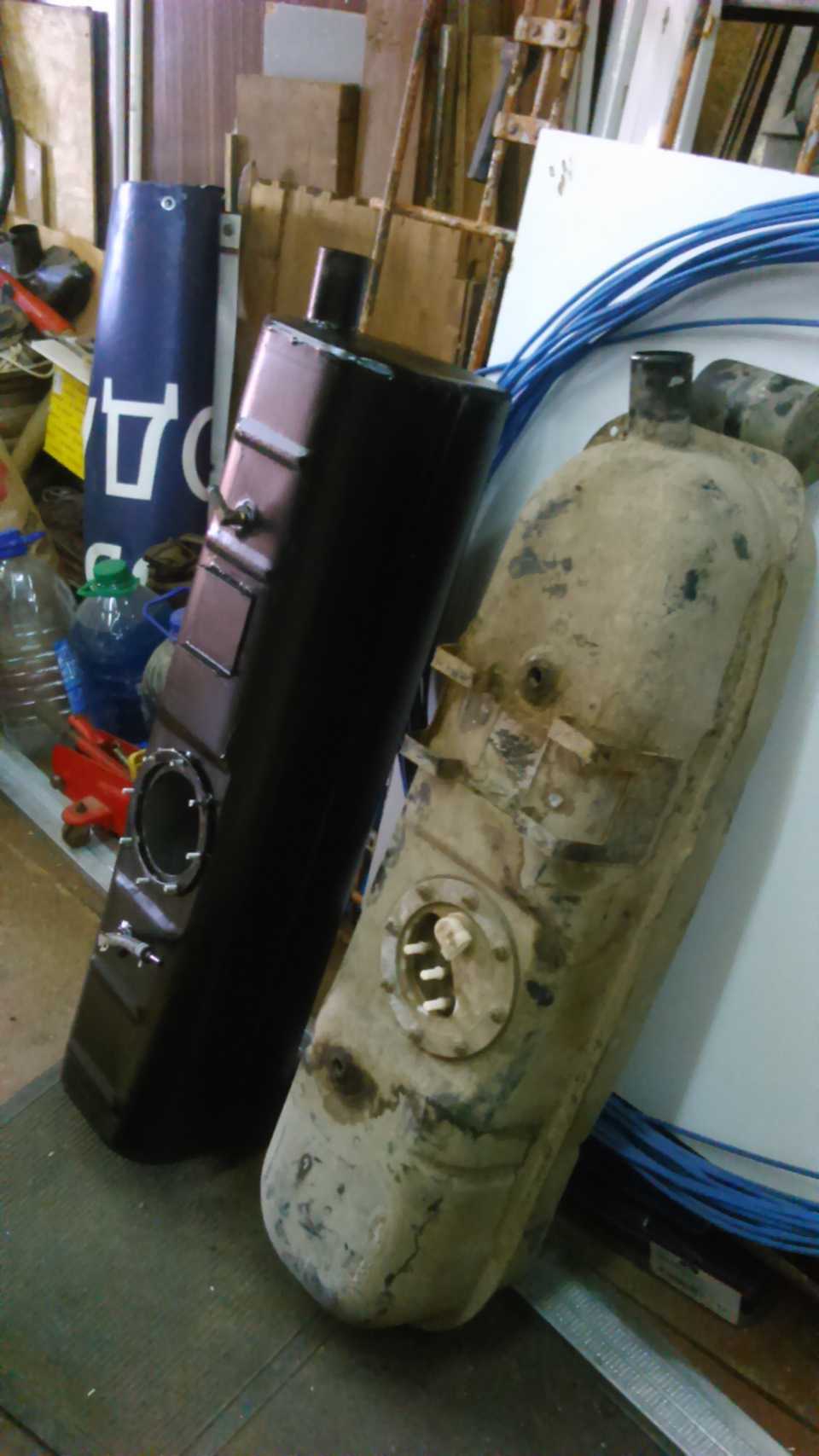

Всем доброго времени суток.После покатушки правый топливный бак у меня был изрядно помят, но не тёк. Так продолжалось примерно 4 месяца. Но вдруг, из-под сливного болта, начало медленно, но верно капать. Можно было бы попробовать подтянуть этот болт, но я боялся усугубить ситуацию. Приобрёл бак от «Бакор» на 40 литров.

Левый у меня тоже стоит от «Бакор», но на 53 литра. Можно было и правый поставить такой же, но в длительную автономку я не хожу и поэтому решил немного сэкономить. Процесс замены простой: старый снял, новый поставил.Весь процесс происходил в июле месяце, когда было тепло.Возле нижних крепёжных проушин, заводская краска, а с ней и антикор, вспучилась. Эти места я зачистил, обработал преобразователем ржавчины, покрасил и заново проантикорил «Кордоном».

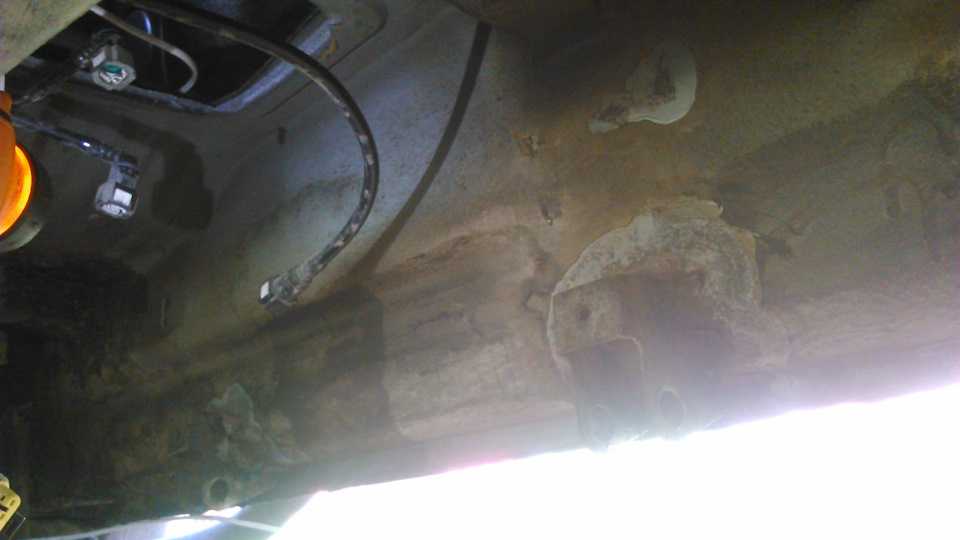

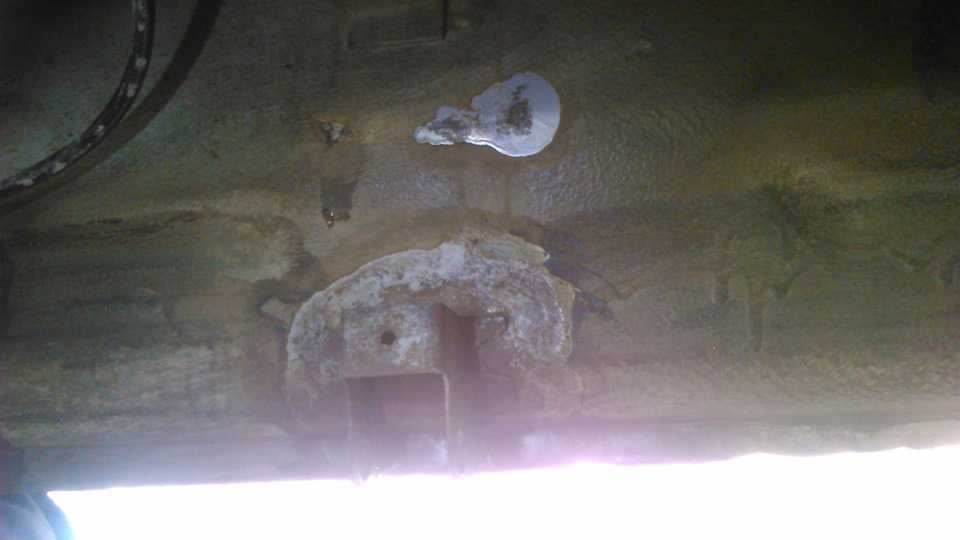

Попутно, пользуясь моментом, дополнительно проантикорил часть днища, которое закрыто топливным баком. Также промазал «Кордоном» и сам топливный бак — хуже не будет.На топливном модуле у меня не фиксировался один быстросъёмный наконечник. Пошел в магазин, хотел купить целиковый шланг, но, слава Богу, его в наличии не было). Мне посоветовали приобрести один быстросъёмный наконечник. Старый отрезать, погреть топливную трубку и натянуть наконечник. Но натянуть у меня не вышло. В итоге, я просто заменил пластиковый шланг, на резиновый маслобензостойкий и стянул хомутом. Всё получилось надёжно и денежку немного сэкономил).

Самостоятельная замена термостата на УАЗ Патриот (змз 409).

Двигатель долго прогревается, а зимой вообще не нагревается выше определенной температуры. Это свидетельствует о том, что термостат заклинил в открытом положении или изменил, свои характеристики и нуждается в замене.
Двигатель кипит и выкидывает антифриз из расширительного бачка, но при этом нижний патрубок радиатора холодный, а верхний горячий – это свидетельствует о том, что термостат заклинил в открытом положении, и также нуждается в замене, а вообще у нас на сайте есть отдельная, подробная статья про типичные неисправности системы охлаждения.

Последовательность действий необходимых для замены термостата:

Сливаем всю охлаждающую жидкость из системы охлаждения двигателя УАЗ Патриот.
Отворачиваем крепления насоса ГУР, и отводим сам насос в сторону.
Аккуратно ослабляем хомуты крепления патрубков.

Отсоединяем все провода от датчиков на корпусе термостата, предварительно записав как они подключены (или сфотографировав)

Если машине больше 5ти лет, необходимо снимать провода с максимальной осторожностью, так как они становятся хрупкими.
Снимаем патрубок с крышки корпуса термостата и отводим его в сторону.
Ослабляем хомуты крепления шланга, который соединяет корпус термостата и помпу.
Далее отворачиваем болты крепления, которые отвечают за фиксацию корпуса термостата
Важно помнить, что перед снятием корпуса, желательно ослабить крепления крышки.
Теперь спокойно снимаем корпус.
Далее, с помощью рожкового ключа окончательно выкручиваем болты крепления крышки термостата.
Снимаем крышку и извлекаем термостат
Сняв старый термостат, важно обратить внимание на температурную маркировку термостата, чтобы при необходимости приобрести точно такой же.. Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности

Заменяем термостат на новый! Который желательно предварительно «сварить», чтобы убедиться в его исправности.

Как сварить термостат?

Опускаем термостат в воду, и постепенно нагреваем её

Важно не упустить температурный момент открытия клапана. Если термостат исправный, клапан начнёт открываться при температуре 72-78 градусов

Стоит отметить, что клапан должен полностью открыться до достижения отметки в 82-96 градусов (в зависимости от характеристик). Если характеристики термостата отличаются от заявленных, обменяйте его у продавца, по нашей статистике только один термостат из трех полностью исправен.

Как в будущем упростить замену термостата?

Многое можно простить разработчикам семейства двигателей змз 406-409, но как за 20 лет серийного производства до сих пор не изменили корпус термостата для удобной замены последнего? На старых двигателях термостат менялся за 10 минут, и для этого требовалось снять один хомут и открутить 3 болта. На змз 406 и потомках уже 20 лет приходиться тратить полтора-два часа времени.

В будущем упростить замену термостата поможет вот такая «рацуха»:

Более подробно о ней можно прочитать вот в этой статье.

На этом у меня сегодня все! Я надеюсь, что статья полностью ответила на вопрос как осуществляется замена термостата на УАЗ Патриот. Если у вас остались вопросы или вы хотите поделиться своим опытом, пишите комментарии.

life-with-cars.ru

Как производится замена устройства

Когда принимается решение о замене бензонасоса, то для начала нужно отыскать доступ к нему. В случае УАЗ Патриот он находится на правом баке и доступ к этому изделию открывается, если снять пассажирское переднее сидение. Само сидение снимается достаточно просто – необходимо просто выкрутить пару болтов спереди, сзади и еще болт, которым крепится ремень безопасности. Далее, под сиденьем, находится люк бензонасоса. Чтобы его открыть и извлечь понадобится совсем небольшой набор инструментов: ключ на 10, ключ и соответствующая головка на 17, а также обычные плоскогубцы. Процесс демонтажа бензонасоса выглядит следующим образом:

Прежде всего нужно отсоединить все подходящие к устройству шланги. Их там три. Следует помнить, что с них обязательно будет протекать бензин, поэтому желательно запастись губкой или хорошо впитывающей тканью;
Следующим шагом отключается пластиковая клемма, с помощью которой происходит питание насоса;
Далее откручиваются все 8 гаек, которыми агрегат надежно присоединен к баку;
После этого остается только аккуратно извлечь бензонасос и установить на его место новый. Процесс монтажа нового аппарата проводится в обратном порядке.

Здесь же можно проверить и состояние топливного фильтра. Если оно оставляет желать лучшего, то и фильтр можно заменить. После этого бензобак будет полностью готов к новому этапу бесперебойной эксплуатации. Заводить движок с новым топливным насосом можно только спустя 20-30 секунд после того, как повернется ключ в замке. Это нужно для того, чтобы насос успел накачать в систему топливо. Это основная информация, которая поможет каждому владельцу УАЗ Патриот разобраться в бензонасосе и вовремя исправить неприятности с ним.

Особая роль в работе двигателей внутреннего сгорания, уделяется такому элементу, который называют бензонасосом. Сегодня рассмотрим, что собой представляет бензонасос на внедорожнике УАЗ Патриот, для чего он необходим, когда требует ремонта, а также что собой представляет процесс его замены.

Возможные неисправности

Если топливо из бака перестанет поступать в двигатель, то внедорожник остановится и его нельзя будет завести. Самой распространённой причиной этой проблемы является неисправность в электрической цепи бензонасоса. В результате короткого замыкания, это замыкание возникает в вследствие перебоя силового кабеля на массу. В этом случае первым делом перегорает предохранитель, поэтому проблема решается простой заменой плавкого элемента. Прежде чем его менять нужно устранить причину замыкания иначе он опять перегорит.

Еще одной причиной по которой перестает функционировать бензонасос, является неисправное реле. Проверить в нем проблема или нет, достаточно просто, извлекается неисправное реле. И в место него устанавливается реле вентилятора, которое расположено в рядом с ним. После чего включается зажигание. И если насос заработал просто меняется реле. В случае если бензонасос УАЗА Патриот не работает, то скорей всего причина в самом элементе. Поэтому его следует заменить. Цена изделия в районе 4 000 рублей, в его комплект входит крышка и струйный насос, а так же регулятор давления.

Устройство

Сам генератор уаз Патриота состоит из нескольких частей, которые при выходе из строя можно заменить на новые, купленные в магазине. Так что не спешите покупать новый, если со старым что-то не так. Возможно получится обойтись «малой кровью», заменив какую-то одну деталь в нем. К слову, на Уаз Патриот, даже у комплектаций с кондиционером, установлена модель — «Искра» на 120А. Если разобрать его, то можно увидеть несколько основных частей:

Внутри также есть вал, к которому снаружи корпуса прикреплен шкив, а шкив приводится в движение ременной передачей от коленчатого вала двигателя. Но бывает так, что генератор вдруг перестает вырабатывать необходимое напряжение, либо перестает работать вообще. Некоторые владельцы уаз patriot жалуются на постоянный недозаряд АКБ, а все дело в том, что устройство вместо положенных 14 вольт — с трудом выдает 13. И так, в каком же случае придется прибегнуть к демонтажу генератора:

— при замене реле напряжения (щеток)

— при ремонте или замене диодного моста

— при замене подшипника

Трехуровневый регулятор

От просадок напряжения, а также для избавления от проблемы постоянного недозаряда АКБ генератором — рекомендуется установить вместо штатного регулятора (идущего с завода на уаз Патриот) другой — трехуровневый. Такой регулятор позволяет варьировать выдаваемое генератором напряжение на выходе в некоторых пределах, в зависимости от температуры окружающего воздуха. Например, в зимнее время года АКБ для нормальной подзарядки требуется повышенное напряжение — для чего на самом регуляторе вмонтирован трехпозиционный переключатель.

На просторах сети можно встретить множество жалоб от владельцев УАЗ Патриот с двигателем ЗМЗ 409 на то, что летом, во время пробок, кондиционер еле охлаждает салон, то есть генератор выдает слишком низкое напряжение. Тут может помочь замена генератора на более производительный, зачистка контактов от окислов, либо замена штатного регулятора напряжения на многоуровневый.

Сам регулятор лучше всего закрепить на «массу» в удобном месте под капотом уаз Патриот, предварительно почистив место крепления от грязи. Кроме того, так он будет лучше охлаждаться, ведь в процессе работы регулятор достаточно ощутимо нагревается.

При смене или ремонте диодного моста также необходимо снимать генератор с автомобиля, сделать работу на месте не представляется возможным. Вообще, диодный мост предназначен для выпрямления тока из переменного в постоянный, за счет диодов — которые пропускают ток только в одном направлении. Диодный мост хорошо защищен от попадания пыли и грязи и достаточно просто меняется.

Снятие генератора

Для снятия генератора Искра 120А на УАЗ Патриот с кондиционером и 409 мотором необходимо выполнить следующие действия:

Установка производится в порядке, обратном снятию.

Подшипник генератора

Для УАЗ Патриот генераторов существует большое количество, но у всех из них непременно в конструкции есть такой элемент, как подшипник. При его поломке или просто сильном износе генератор начинает как бы «выть», однако, выть он может и при чрезмерной натяжке ремня. На УАЗ Патриот в конструкции генератора присутствует аж два подшипника, на виду находится тот, что находится на крышке. Подшипник меняется вместе с крышкой, либо извлекается отдельно (так дешевле).

Сделать диагностику подшипника просто: необходимо запустить двигатель и если со стороны генератора будет исходить посторонний звук (свист, скрип), тогда надо остановить мотор, снять ремень привода, после чего попытаться покрутить шкив рукой. Тактильные ощущения очень хорошо помогут диагностировать неисправность. Бить тревогу имеет смысл тогда, когда наблюдается люфт при покачивании шкива, либо вал вращается рывками — с переменным усилием.

Замена ремня

Через некоторое количество км пробега на любом автомобиле ремень генератора изнашивается, причем износ может проявлять себя как растяжение ремня, так и его растрескивание. Бывает так, что диапазона регулировок для натяжки ремня может оказаться мало, чтобы хорошо натянуть растянутый от времени ремень. Для замены приводного ремня необходимо иметь под рукой гаечные ключи размером 10 и 12. Порядок действий таков:

Однако, существует способ, позволяющий проделать данную операцию с гораздо меньшими затратами по времени. Подробнее об этом в видео:

Одна из причин поломки генератора заключается в небрежной эксплуатации транспортного средства. Предупредить о поломке может неприятный звук, который будет исходить со стороны генератора во время поездки.

Как производится замена устройства

Когда принимается решение о замене бензонасоса, то для начала нужно отыскать доступ к нему. В случае УАЗ Патриот он находится на правом баке и доступ к этому изделию открывается, если снять пассажирское переднее сидение. Само сидение снимается достаточно просто – необходимо просто выкрутить пару болтов спереди, сзади и еще болт, которым крепится ремень безопасности.
Далее, под сиденьем, находится люк бензонасоса. Чтобы его открыть и извлечь понадобится совсем небольшой набор инструментов: ключ на 10, ключ и соответствующая головка на 17, а также обычные плоскогубцы.
Процесс демонтажа бензонасоса выглядит следующим образом:

Прежде всего нужно отсоединить все подходящие к устройству шланги. Их там три. Следует помнить, что с них обязательно будет протекать бензин, поэтому желательно запастись губкой или хорошо впитывающей тканью;
Следующим шагом отключается пластиковая клемма, с помощью которой происходит питание насоса;
Далее откручиваются все 8 гаек, которыми агрегат надежно присоединен к баку;
После этого остается только аккуратно извлечь бензонасос и установить на его место новый. Процесс монтажа нового аппарата проводится в обратном порядке.

Здесь же можно проверить и состояние топливного фильтра. Если оно оставляет желать лучшего, то и фильтр можно заменить. После этого бензобак будет полностью готов к новому этапу бесперебойной эксплуатации.
Заводить движок с новым топливным насосом можно только спустя 20-30 секунд после того, как повернется ключ в замке. Это нужно для того, чтобы насос успел накачать в систему топливо.
Это основная информация, которая поможет каждому владельцу УАЗ Патриот разобраться в бензонасосе и вовремя исправить неприятности с ним.

Особенности демонтажа узла

При снятии заднего моста нужно отвинтить гайку хвостового прибора, сбросить шайбу, контрфланец, крышку переднего роликового узла шестеренки, выпрессовать сборную шестерню с подшипниками из охладителя масла задней части авто.

Данная схема отлично подходит для разбора дифференциального устройства. Следующее действие — отвинтить шлицы соединения ведомой шестеренки с коробкой сателлитов, сбросить ее. Обе части коробки поделить, вытянуть оттуда шестеренки, стержни планетарных колес, гайки опоры

Оценивая разборку, обратите внимание на целостность зубьев шестереночного колеса. Если они повреждены, деталь подлежит замене

Для снятия роликов, внешних, внутренних колец необходимы особые приспособления. Строго изучите и уясните последовательность разборки, чтобы точно выполнить все действия в обратном порядке при сборке.

Это интересно: Польза и основные цели использования силиконовой смазки

При осмотре маслоотгоночного кольца проверить, имеются ли неровности поверхности. Если да, обработать до толщины 5 мм. То же — с фланцем кардана. Шлифовка по высоте до 53 мм. Поверхности защиты промыть. Масляные отводы продуть. Детали конструкции привода, полуоси сменить, если имеются задиры, сильное изнашивание.

Как слить бензин с инжектора

У многих машин под задним сиденьем бак, сняв сиденье, мы увидим лючок и ведущие к нему провода- это датчик уровня топлива или бензонасос. Снимаем бензонасос (за одно можете почистить сеточку бензонасоса и почистить контакты реостата датчика уровня топлива) и сливаем топливо методом описанным выше.

Нам понадобится шланг диаметром 10-15 мм (тоньше лучше), подойдет от советского насоса

Вставляем шланг в бак и аккуратно тянем в себя бензин, (осторожно можно напиться бензина) или если есть веревка, шнурок – протягиваем ее через шланг и на конце завязываем узелок, выходит принцип насоса. Конец шланга с узелком (поршнем) вставляем в бак и вытягиваем веревку, бензин начинает течь
