Как поменять подшипник ступицы на УАЗ Патриот
Роликовые конические подшипники ступицы УАЗ Патриот оборудованы регулировочной гайкой, позволяющей поддерживать зазор между телами качения и беговой дорожкой. При нормальных условиях опоры работают бесшумно, но нарушение зазоров или повреждение деталей приводит к появлению шума и биению управляемых колес.
Для чего нужен подшипник ступицы на УАЗ Патриот
Роликовые подшипники установлены внутри ступицы, на которой закреплены тормозной механизм и стальной диск с шиной. Элементы обеспечивают вращение полуоси и дисков относительно оси при отключенном приводе на передний мост. Нормально затянутые и исправные узлы обеспечивают симметричное положение дисков с шинами в процессе прямолинейного движения и поворота.
Причины преждевременного износа
Распространенные причины преждевременного выхода из строя ступичных опор на УАЗ Патриот:
- недостаточная затяжка регулировочной гайки, из-за которой происходит разрушение тел качения и поверхности колец;
- отсутствие смазки, вызывающее сухое трение и перегрев узла;
- чрезмерная затяжка, приводящая к нагреву деталей в процессе работы и выгоранию смазки;
- абразивный износ и коррозия элементов из-за попадания влаги и грязи через поврежденные сальники.
Особенности замены
Замена подшипников и сальников выполняется на снятой ступице, для демонтажа узла производится удаление муфты и тормозного диска с суппортом. Поскольку кольца плотно сидят на цапфе, то необходим винтовой съемник. На модификациях с системой АБС на ступицах установлены зубчатые кольца для обеспечения работы датчиков.
Переднего подшипника и сальника
Последовательность действий при замене:
- Вынуть внутреннее кольцо внешнего подшипника.

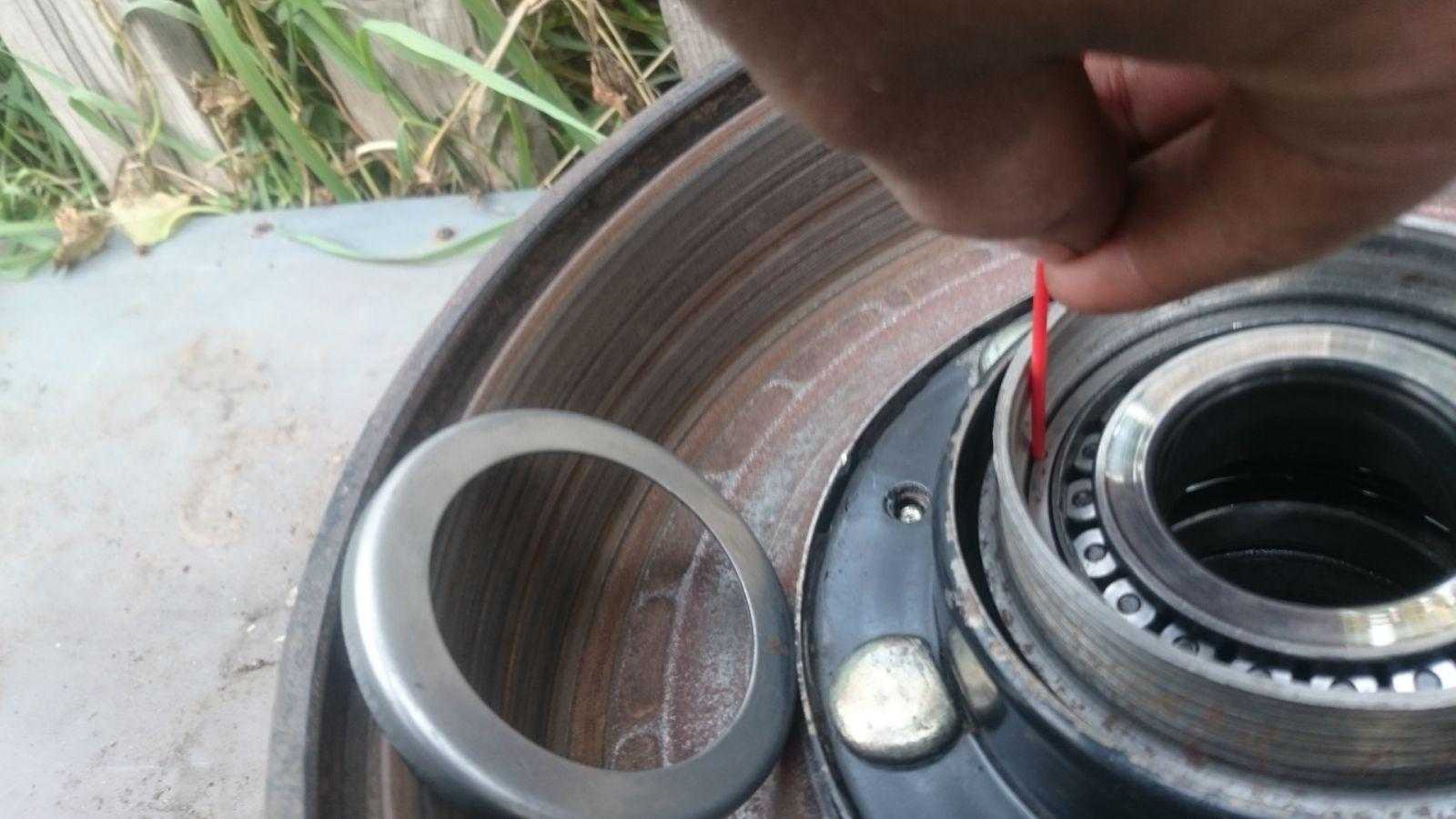

- При помощи отвертки изъять сальник, а затем упорную шайбу.
- Снять внутреннее кольцо второго опорного элемента.
- Промыть все детали в керосине.
- Выбить зубилом внешнее кольцо внутренней опоры.
- Вынуть щипцами стопорные элементы, а затем выбить второе кольцо.
- Установить при помощи оправки новые опоры и заполнить смазкой полость между кольцами.
- Смонтировать новые сальники.
- Установить снятые элементы на машину и выполнить регулировку зазора в подшипниках.
Заднего сальника
Чтобы поменять сальник на задней ступице, необходимо снять полуось и удалить замочное кольцо и крепежные гайки. Внутренние кольца опор вынимаются рукой, а затем выбиваются внешние кольца и извлекаются сальники (по аналогии с передними ступицами).
Как отрегулировать ступицу
Для регулировки конических подшипников необходимы ключ трубчатого типа для гаек размером 55 мм, отвертка с плоским лезвием, молоток и зубило. Автомобиль удерживается на месте стояночным тормозом и противооткатными упорами, передняя часть вывешивается на опорах. Если на ступице имеется муфта отключения привода, то она снимается (узел крепится 3 винтами и 6 болтами). Затем необходимо при помощи зубила выпрямить замочную шайбу и открутить контрящую гайку.
Провернуть колесо для равномерной установки тел качения, а затем ключом затянуть гайку и провести контрольную затяжку на 1-2 грани. Провернуть шину рукой для проверки легкости хода и затянуть гайку моментом 40 Н*м. При регулировке заменяют замочную шайбу, которая фиксируется контргайкой. Провести дополнительную проверку легкости вращения, провернув шину рукой (заедания и биения не допускаются). При помощи зубила загнуть лепестки шайбы и установить снятые детали в обратной последовательности.
Особенности конструкции.
Для придания конструкции наибольшей прочности толщина подложки увеличена почти на 10 миллиметров. В итоге значительно выросла надежность, но уменьшился уровень шума. Первый тип в основном использовался на авто с бензиновыми мотором, вторые только на дизельные, выпускаемые с 2015 года.
При покупке также стоит учитывать, что ширина мостов для некоторых моделей отличается. Например, на Хантеры устанавливаются передние узлы с каталожным номером 31605-2300011. Они обеспечивают размер колеи 1445 миллиметров, передаточное число 4,111. На Патриоты и пикапы устанавливается модель 3162-2400010-10
Электросхема УАЗ Патриот с описанием электропроводки, неисправности электрооборудования
Не заводится Ниссан Альмера Классик, N16 и G15 на холодную, стартер крутит
Если ваш автомобиль Альмера N16 2021 года выпуска не заводится на холодную и на горячую, то причина может скрываться как в электрической цепи, так и в топливной системе. И причин может
Почему не заводится ваз 2106
Опубликовано: 02.11.2017 НЕ ЗАВОДИТСЯ МАШИНА ЧТО ДЕЛАТЬ сами с ключами Вообщем машинка постояла 2 дня. Прихожу – пробую завести, а не заводится. Посмотрел подумал. Посомтрел топливный фильтр – сухой.
Приора не заводится: причины и пути их устранения
Проблемы с запуском мотора автомобиля Лада Приора возникают в случае неисправности одного либо нескольких элементов системы зажигания машины. Повод для их появления – искра, необходимая для воспламенения
Плохо заводится на горячую карбюратор ВАЗ 2109
Плохой ГОРЯЧИЙ ЗАПУСК летом!!! А дело все в Бензине! ПЛАВАЮТ холостые обороты, ДОЛГО заводится — ПОДКАПЫВАЕТ во вторую камеру! Скажи НЕТ парам бензина и ПЛОХОМУ ЗАПУСКУ в жару! Доработка крыши кастрюли!
Kia Spectra не заводится и стартер не крутит (Rio и Ceed): причины и решение проблемы
Стартер – один из важнейших узлов автомобиля. Благодаря ему осуществляется запуск двигателя . Поэтому для успешного запуска нужно следить за его исправностью. Если Киа Спектра не заводится, стартер
Киа Рио не заводится, причины и их устранение
Многим владельцам автомобилей известна эта ситуация, когда необходимо срочно выехать, а двигатель никак не хочет запускаться. Причем это может случиться не только в холодную пору года. От подобной проблемы
Ответы@Mail.Ru: ВАЗ-2109 Есть искра, и заливает свечи, но машина не заводится. В чем проблема??
Остальные ответы Алексадр Хохленко Ученик (233) плохо что карбюратор, свечи заливает большей обьём подачи бензина. смотри дросельную заслонку и винт холостого
ВАЗ-2107. Инжектор не заводится: возможные причины и способы решения
Несмотря на развитие автоиндустрии, классические модели ВАЗ до сих пор пользуются огромным спросом в странах СНГ. Последние модели «Классики», а именно ВАЗ-2107, оснащались инжекторной системой впуска.
Не заводиться!
Всем доброго дня!!! Может кто сталкивался с такой проблемой!? Honda HR-V 2000г. Была сырая погода, подъехал к дому заглушил, через
Не заводится машина: что делать, основные причины и пути их решения
Если с самого утра возникают какие-либо проблемы с машиной – весь день может быть испорчен. Особенно если она не заводится. К тому же из-за этого можно опоздать на важную встречу, работу, в аэропорт
Что такое расширитель ступицы
Расширительная шайба
УАЗ Патриот – это современный, надежный внедорожник, предназначенный для движения по городским улицам и бездорожью. Для того чтобы автомобиль был более устойчивым, на ступицу ставят расширители.
Расширитель ступицы представляет собой приспособление из алюминия с пятью отверстиями для крепления на ступице, а также с таким же количеством шпилек для крепления на колесо. Данные расширители необходимы для увеличения колеи колеса, устойчивости, сокращают риск перевернуться. Для установки расширителя можно обратиться в сервисный центр или выполнить работу самостоятельно.
УАЗ Патриот выставить на ровную поверхность дороги, воспользоваться стояночным тормозом, колесные гайки выкрутить не до конца. С помощью домкрата подвесить колесо. Не забыть под колесо напротив подложить откат для безопасности в процессе работы и схода автомобиля с домкрата.
Как устроен и как работает шкворень
Шкворень представляет собой стержень, сделанный из легированной стали. На этом стержне присутствует лыска, в которую впоследствии устанавливается клин. Последний не дает произойти сдвигу в направлении оси. Технические параметры этой детали, необходимые в рамках замены шкворней КамАЗа состоят из диаметра (45 мм) и длины (232 мм). Монтаж этого элемента осуществляется с помощью гидропресса.
Функции подшипников скольжения в описываемой нами детали прекрасно выполняют втулки из бронзы. Они монтируются в проушины, размещенные в поворотном кулаке. Смазка осуществляется с помощью масленки и отверстия во втулке, консистентной смазкой.
Проушины снизу и сверху закрыты крышками. Они же препятствуют попаданию грязи в узел. Крышка, расположенная вверху, обладает предохранительным клапаном. Он помогает выходить лишней смазке. Чтобы разгрузить узел от осевых усилий, нижняя проушина имеет в своем составе опорный, роликовый подшипник.
Подшипник ступицы УАЗ переднего колеса
Замена подшипника
Вначале нужно внешне определить, что подшипник необходимо заменить. Об этом свидетельствуют следующие признаки:
- высокое содержание шумов вращающего колеса;
- не держится номинальный зазор в подшипнике.
Для работы нужен инструмент: плоская отвертка, съемник колец стопора, молоток. На фото (рис.2) видно, как снимается ступица в сборе с подшипником.
Последовательность в работе заключается в следующем:
снимается ступица в сборе с подшипниками;
внешний подшипник вынимается из ступицы;
с помощью отвертки вытаскивается ступичный сальник, который обязательно должен быть заменен новым;
керосином промываются все снятые части;
не нужно забывать, что оба подшипника должны подлежать замене и обязательно парой;
видимый износ, потертости и сколы на частях подшипников должны привлечь внимание;
ступичное колесо выпрессовывается с помощью приспособления и молотка легкими ударами по внутреннему краю ступицы;
при сжимании усиков кольцо достается изнутри, таким же способом извлекается и наружное кольцо;
при установке новых колец категорически запрещается перекос данных запчастей, они должны крепко осесть на свое место;
вся внутренняя поверхность ступицы должна быть заполнена смазкой.
Ступицы колес после продолжительного движения начинают греться, это можно почувствовать, потрогав колесо рукой, – нужно срочно оказывать скорую помощь. Если рука не терпит нагрева, ступица очень сильно перегревается, нужно открутить гайку на одну грань, при этом соблюдать последовательность работ.
Рабочим тормозом нельзя пользоваться при проверке подшипников на нагрев, они могут нагреваться и от тормозных барабанов.
https://youtube.com/watch?v=rwkPNhypviU
Итак, подшипник ступицы УАЗ успешно заменен, все ремонтные работы проведены. Если демонтаж подшипников был проведен аккуратно, то вопросов с обратной установкой не возникает.
Чертеж ступицы всегда должен быть под рукой, он всегда поможет, если возникнут проблемы по данному вопросу.
ДИАГНОСТИКА НЕИСПРАВНОСТЕЙ СТУПИЧНЫХ ПОДШИПНИКОВ
Подшипники качения широко применяются в механизмах машин, даже в самых тяжелых условиях они отличаются высокой степенью надежности. Преждевременные поломки встречаются крайне редко. Неисправности подшипников качения в первую очередь становятся заметны по необычному поведению опоры в процессе эксплуатации.
При исследовании поврежденных подшипников можно определить всевозможные признаки.
Как правило, для определения причины неисправности одного лишь визуального осмотра подшипника недостаточно; в том числе необходимо учитывать состояние прилегающих деталей, смазки и уплотнений, а также условия эксплуатации.
Планомерные действия при исследовании неисправности облегчают поиск ее причин.
Срок службы ступичных подшипников рассчитан в среднем на пробег до 1000000 км. Однако реальная картина сильно отличается от расчетной. Некоторые неестественные условия могут привести к преждевременному повреждению ступичного подшипника и сократить его ресурс.
– В 70% случаев причиной неисправности является ненадлежащая смазка: избыточная, недостаточная или неподходящая смазка.
– В 18% случаев речь идет о загрязнении: внутрь подшипника попадает влага или твердый материал. Поэтому важны уплотнения, так как при повреждении уплотнений может выходить смазка, а внутрь попадать загрязнения.
– В 10% случаев причиной является неправильный монтаж: чрезмерное усилие, перегрев, неправильная регулировка и зазор, слишком сильная затяжка конической втулки и т.д.
Износ или повреждение подшипников ступиц колес или ступиц представляет опасность для ваших клиентов. По крайней мере, это может привести к несвоевременной и дорогостоящей поломке на дороге.
Лучше всего заменить подшипники ступиц колес или ступичный узел до их отказа. Но как вы можете знать, когда это должно быть сделано?
Диаграмма (рис. 1), созданная на основании миллионов данных по статистике замены подшипников, показывает, что реальный пробег
Частота замены ступиц колес в зависимости от пробега
автомобиля, когда наверняка нужно произвести замену подшипников – находится между 130 000 и 190 000 км.
Поэтому, для максимальной безопасности и надежности, производители подшипников рекомендуют вам проверять подшипники ступиц колес во время каждой замены тормозных колодок, независимо от возраста автомобиля
И всегда нужно обращать внимание на первые признаки износа подшипников, такие как шум при движении или необычное притормаживание при повороте руля
Общие формы неисправностей подшипников качения
– Разрушение наружного кольца.
– Слишком плотная посадка.
– Вмятины в телах качения.
– Повреждение кромок подшипника.
– Неправильный вектор нагрузки.
Опыт показывает, что большинство “дефектных” деталей, возвращаемых дистрибьюторам, на самом деле таковыми не являются. Обычно их преждевременная поломка происходит из-за других факторов: от повреждений, вызванных смежными компонентами и системами, сбоями в их работе, до неправильной установки.
Попробуем разобраться в этих повреждениях и причинах, их вызвавших.
При диагностике неисправностей автомобильных компонентов следует учитывать такие признаки, как царапины, вмятины, полосы, трещины, изменение цвета, появление слишком гладких поверхностей и т.д. Во многих случаях эти признаки сразу помогут установить причину поломки детали. При диагностике неисправностей в режиме эксплуатации автомобиля, следует обращать внимания на шумы. Подшипник в исправном состоянии издает ровный, почти неразличимый звук. Если слышно похрустывание, скрежет или иной необычный звук, то необходимо установить его причину.
Необычное поведение подшипника в процессе эксплуатации указывает на неисправность (таблица 1). Неисправности подшипников, как правило, проявляются ухудшением эксплуатационных качеств. Внезапный выход из строя встречается реже, например, при неправильном монтаже или отсутствии смазки, что приводит к быстрой поломке. В зависимости от условий эксплуатации с момента повреждения до фактического выхода подшипника из строя может пройти некоторое время, при определенных обстоятельствах – несколько месяцев.
Увеличение артикуляции передней подвески Уаз Патриот своими руками
В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.
Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.
Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.
В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.
Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.
На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.
Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.
Хвостовик переднего моста уаз патриот типа спайсер
| Номер позиции на схеме хвостовика переднего моста уаз Патриот типа Спайсер | Расшифровка позиции | Номер по каталогу |
|---|---|---|
| 1 | Ведомая шестерня переднего моста | 31603-2402060-10 |
| 2 | Шестерня ведущая главной передачи переднего моста уаз патриот | 31603-2402017 |
| 3 | Кольцо | 3160-2402050* |
| 4 | Кольцо маслоотражающее | 3160-2302050*1 |
| 5 | Подшипник ведущей шестерни роликовый конический однорядный | 6У-7608А. |
| 6 | Кольцо регулировочное | 3160-2403090 |
| 7 | Подшипник роликовый конический однорядный хвостовика переднего моста уаз патриот | 469-2402025-10 |
| 8 | Кольцо внугреннее с роликами | 469-2402026-10 |
| 9 | Кольцо наружное | 469-2402027-10 |
| 10 | Втулка распорная | 3160-2402029 |
| 11 | Кольцо | 3160-2402038 |
| 12 | Манжета с пружинами 42х75-16,4 | 3160-2402052-01 |
| 13 | Манжета с пружинами 42х75-16,4 | 3160-2402052+ |
| 14 | Фланец с отражателем | 3160-2402140 |
| 15 | Шайба ведущей шестерни наружная | 20-2402064-Б |
| 16 | Гайка крепления фланца вала привода переднего моста уаз патриот | 52-1802078 |
| — | Шестерня и колесо главной передачи переднего моста (комплект? для запасных частей) | 31603-2402020-10 |
* — В составе переднего моста
*1 — В составе переднего моста
*2 — Устанавливается кольцо из ряда 3160- 2403090 до 3160-2403105 по выбору
*2 — Комплект состоит из:
- 31603-2402017 — Шестерня ведущая главной передачи переднего моста;
- 31603-2402060-10 — Шестерня ведомая главной передачи переднего моста.
Тюнинг подвески
Каждый владелец автомобиля рано или поздно задается вопросом об улучшении показателей и технических характеристик своего автомобиля. Для некоторых важны внешние изменения и доработки кузова автомобиля. Но для владельцев внедорожников основной задачей стоит усовершенствование подвески.
Мероприятия при тюнинге «УАЗ-Патриот»:
- Усиление мостов и понижение передаточного числа.
- Для увеличения хода подвески рекомендуется замена задней подвески на пружинную. Но стоит учесть, что автомобиль немного потеряет в маневренности.
- Увеличение дорожного просвета значительно увеличит проходимость машины. Лифт поможет преодолеть даже самый глубокий брод.
- Замена шин на покрышки с более широким профилем положительно скажется на проходимости автомобиля по труднопроходимой местности.
Рассмотрим несколько вариантов тюнинга подвески более подробно.
Самым простым и недорогим является увеличение люфта подвески на 2 см. Необходимо подложить резиновые вставки под передние пружины и заменить на рессорах серьгу. В этом случае установка тяги Панара не требуется. Поскольку дорожный просвет увеличен, есть возможность поставить более серьезную резину.
Следующий вариант заключается в поднятии самого кузова над рамой. Дорожный просвет при этом увеличится на 5 см. Метод заключается в монтаже проставок в местах крепления рамы и кузова. Целесообразно использовать алюминиевые вставки. Параллельно необходимо перенести все кронштейны крепления рамы и кузова, а также удлинить упоры для того, чтобы кузов не ходил. Бампера тоже необходимо доработать: на передний ставим еще алюминиевые проставки, а на заднем смещаем кронштейны. В результате дорожный просвет увеличен, и можно ставить резину 275/75 R16. Тюнинг подвески «УАЗ-Патриот» необходимо производить при наличии всех необходимых инструментов.
Еще один вариант значительно увеличит просвет, что положительно скажется на проходимости авто. Но метод является довольно проблематичным и сложным. В этом случае потребуется установка тяги Панара и замена амортизатора. На передний мост ставим проставку до 10 см на стакан отбойника. На станке сверлим отверстия для того, чтобы изменить угол наклона шкворня. Стандартный наклон в 3 градуса меняем на девять. Это позволит не потерять устойчивость автомобиля на дороге. Кроме того, можно на тягу сошки поставить демпферы, отлично подойдут от «Мерседеса Геленвагена». Нужно также установить более длинную стойку на стабилизатор моста. Данный метод будет стоить довольно дорого, но характеристики и проходная способность машины значительно увеличатся.
Редуктор переднего моста уаз патриот
| Номер позиции на рисунке редуктора переднего моста уаз патриот | Расшифровка позиции | Номер по каталогу |
|---|---|---|
| 1 | Кольцо регулировочное | 3160-2403090 |
| 2 | Подшипник роликовый конический однорядный | 452-2403036. |
| 3 | Дифференциал переднего моста с ведомой шестерней | 31603-2403010-10 |
| 4 | Гайка регулировочная подшипников дифференциала | 3160-2403080 |
| 5 | Болт М10х55 | 360001 |
| 6 | Шайба опорная шестерни полуоси переднего моста | 9-2403030 |
| 7 | Сателлит дифференциала | 452-2403055 |
| 8 | Шестерня полуоси переднего моста | 452-2403050-01 |
| 9 | Ось сателлитов дифференциала переднего моста | 451Д-2403060-02 |
| 10 | Коробка дифференциала переднего моста | 3160-2403016 |
| 11 | Чашка дифференциала- левая | 3160-2403019 |
| 12 | Чашка коробки дифференциала переднего моста — правая | 3741-2403018 |
| 13 | Шайба РОТ ‘пружинная | 252137-П2 |
| 14 | Болт специальный | 350004-029 |
| 15 | Болт М8 | 201453-П29 |
| 16 | Шайба, 8Л пружинная | 252155-П2 |
| 17 | Пластина стопорная | 3160-2401022 |
| 18 | Крышка подшипника дифференциала правая | 3160-2401014 |
| 19 | Крышка подшипника дифференциала левая | 3160-2401015 |
| 20 | Болт М12х65 | 3160-2401013 |
*- Устанавливается кольцо из ряда:3160-2403090 до 3160-2403107 по выбору
Как заменить? Извлекаем ступицу
Благо конструкция внедорожников Ульяновского производства довольно проста. Поэтому заменить подшипник УАЗа можно своими руками. Итак, приступим к работе.
Для начала нам нужно поддомкратить часть автомобиля, предварительно сорвав болты крепления колес. Автомобиль ставится на ручной тормоз. Дополнительно рекомендуется установить противооткатные упоры. Чтобы снять подшипник, придется извлечь всю ступицу. Сперва извлекаем тормозной диск. Далее откручиваем три крепежных винта, что идут на колпак муфты отключения колес. Снимаем эти элементы и выворачиваем шесть болтов крепления самой муфты. При этом нужно зафиксировать ступицу монтажной лопаткой. Иначе она будет прокручиваться во время демонтажа элементов. После извлечения муфты отгибаем лепесток замочной шайбы и откручиваем контргайку самой ступицы. Далее извлекаем шайбу при помощи минусовой отвертки. Откручиваем ступичную гайку и саму ступицу в сборе.
Регулировка ступичных подшипников передних колёс на УАЗ Патриот
Регулировка ступичных подшипников передних колёс на УАЗ Патриот
Сообщение fast » 16 май 2017 15:57
В передних ступицах а/м УАЗ Патриот (и других аналогичных моделях) используются конические подшипники, которые требуют периодической регулировки
Из за особенностей конструкции данного узла, во время эксплуатации автомобиля, необходимо периодически уделять этому своё драгоценное внимание и при необходимости производить повторную регулировку. Процедура не сложная, но весьма важная! Если зазор будет увеличен — это вызовет шум и вибрации передних колёс, передающихся так же на рулевое управление, и как следствие скорый износ подшипников
Если же зазор будет меньше нормы — это вызовет перегрев подшипников, их повышенный износ и в конечном счете разрушение
Особенно важно проводить эту процедуру как можно чаще на новых автомобилях (я бы рекомендовал каждые 5-10 тыс.км. пробега)
Описание процесса: Фиксируем автомобиль. Поднимаем домкратом и вывешиваем одно из передних колёс.
Опускаем машину на землю. Работа завершена!
Для того, что бы облегчить себе задачу с измерением момента затяжки, рекомендую переделать стандартный ступичный ключ на 55 — приварив к нему ненужную головку под стандартный квадрат 1/2″ для подсоединения обычного динамометрического ключа. Такой ключ весьма удобнее штатного исполнения.
Источник
Ремонт передней подвески — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2
Собрался я в Питер поехать на праздники. В прошлой дальней поездке меня сильно утомляла вибрация руля. Вот и решил перед поездкой установить демпфер.
Просмотрев 4 страницы ссылок, которые выдал Яндекс, пришел к выводу, что только в одном месте ясно говорят, что ставят демпферы, остальные их только продают. Поехал к ним, встретил меня солидный такой мужик, в возрасте, тучный, с бородой — на попа похожий. Я говорю поставьте мне демпфер.
Отвечает «нивапрос, но расскажите о симптомах, которые заставляют Вас его хотеть». Ну, говорю, во-первых, в колее иногда руль бьет туда-сюда в диапазоне +/- 5-10 градусов, во-вторых, сильно чувствую руками неровности на хреновой дороге, хочется вцепиться в руль изо всех сил, а то страшно потерять управление.
Я несколько удивился, т.к. каждый раз, как в сервис заезжал, просил проверить ходовку и рулевое. Правда каждый раз все ограничивалось только беглым осмотром. Потом услышал цену — вообще выпал в осадок. Правда вышел из осадка раньше, чем жаба успела что-то сообразить, и согласился. Вот перечень деталей и работ:
Съездил я в Питер на починенной машине — СУПЕР! Потраченных денег не жалко! Машина вообще по-другому идет. Боковой ветер не мешает. При интенсивном торможении не рыскает. Руль держу двумя пальцами на скорости 120. Курсовая устойчивость кардинально улучшилась.
Особое удовольствие доставляют новые пружины. Что за пружины поставили — мне не сказали, секрет фирмы, т.к. подобраны ими для других патриотов методом проб и ошибок. Иномарочные какие-то. У этого мужика тоже патриот, причем уже четвертый.
А внутренний двор сервиса заставлен патриотами и прокаченными хантерами. Подвеску ни мягкой, ни жесткой назвать нельзя — она упругая. Очень приятно ехать стало! Плюс получился небольшой лифт — было от диска до крыла 28 см, стало 31,5 см.
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Что такое шкворни
Шкворень в машине УАЗ конструктивно создан в виде стального стержня. Он образует шарнирное соединение поворотного кулака в сборе со ступицей колеса и шаровой опоры поворотного кулака. Все узлы вместе с шарнирами равных угловых скоростей ШРУС входят в состав переднего ведущего моста автомобилей с полным приводом. Шкворни объединяют систему, обеспечивающую возможность отклонения управляемых колес без разрыва потока крутящего момента.
Функции шкворней:
- создание осей качания для поворотных кулаков;
- элементы, объединяющие шаровую опору с поворотным кулаком в единый узел;
- обеспечение требуемой жесткости шкворневого узла, восприятие моментов сил, возникающих при движении авто. Поворотный кулак получает усилия от колёс, а шкворни передают их на балку моста.
Схема шкворни УАЗ 469
Конструкция шкворней довольно простая. Несмотря на это, они играют важнейшую роль в работе переднего моста внедорожника и всей машины в целом.
Устройство передней подвески УАЗ Патриот
Как я уже успел заметить ранее устройство передней подвески автомобиля УАЗ Патриот довольно простое и состоит из нескольких элементов:
- Цилиндрические пружины
- Амортизаторы гидравлического типа
- Стабилизаторы поперечных тяг
- Шаровые шкворни и продольные тяги.
Для того чтобы мост находился в нужном положении устанавливается поперечная тяга и продольная штанга, которая закрепляется к переднему мосту благодаря неразборным сайлентблокам и кронштейнам, а за счет резиновых шарниров за второй конец штанги закрепляются к раме Патриота.
Пара телескопических амортизаторов гасят поступающие колебания, и в тоже время ограничивают ход подвески. Задняя подвеска так же имеет амортизаторы, но они не взаимозаменяемые с передними так как имеют отличия. На поворотных кулаках расположены ступицы с дисковыми тормозами. Ступица вращается за счет пары роликовых подшипников, которые через определенное время нуждаются в замене. Регулируются подшипники благодаря гайки которая расположена на цапфе.
Фото: передняя подвеска автомобиля УАЗ Патриот
Со временем передняя подвеска изнашивается и требует ремонта, в результате во время движения начинают появляться посторонние звуки. Поэтому при возникновении каких либо неисправностей их нужно устранять. Для проверки исправности подвески необходимо проделать следующие действия:
Проверяется исправность шарниров или резинометалических уплотнителей, они как правило в первую очередь выходят из строя; Проверяются рычаги подвески на наличие различных неисправностей в виде сколов и трещин; Визуально осматриваются амортизаторы в каком состоянии они находятся, особенно проверяется состояние втулок.
Итоги
Как видно из статьи, самый русский внедорожник — это, конечно, УАЗ. Передний мост является одной из самых основных частей. Автомобиль не сможет нормально функционировать, если есть неисправность ходовых частей. «УАЗ-Патриот» — автомобиль для дорог с плохими условиями проходимости. Если он не будет справляться с поставленными задачами как внедорожник, нет смысла тратить дополнительные денежные средства. Поскольку любой легковой автомобиль по ровному асфальту пройдет прекрасно. Для того чтобы УАЗ отвечал всем требованиям, необходимо держать ходовые части в исправном состоянии. Своевременно производить профилактическое и техническое обслуживание. Заниматься модификациями мостов и увеличением дорожного просвета тоже необходимо без нанесения вреда автомобилю. Если обладать определенными навыками механика и информацией, приведенной в данной статье, есть возможность все манипуляции произвести самому. Ремонт переднего моста УАЗ обойдется в немалую сумму, поэтому лучше предупреждать неисправности.
