Замена задних тормозных колодок уаз патриот

О задних тормозных колодках УАЗ Патриот

Сложно себе представить автомобиль, у которого торможение осуществляется только лишь передними колесами. Такое торможение очень опасно, так как невозможно предугадать поведение авто в момент нажатия на педаль тормоза. Поэтому каждый современный автомобиль оснащен как передними, так и задними тормозными колодками. На некоторых зарубежных моделях задние колодки имеют такую же конструкцию, как и передние. На внедорожнике УАЗ Патриот отличаются от передних, хотя в итоге выполняют одну и ту же функцию. Рассмотрим, что же представляют собой задние колодки на УАЗ Патриот, какие лучше устанавливать и как происходит процесс их замены.

Проверка и регулировка

Проверка и регулировка подшипников ступиц колес на УАЗ Патриот должны выполняться своевременно. Возникновение люфта в подшипниках при движении на автомашине будет дальше разрушать сами подшипники, приведет к усиленному биению в руль машины, повышенному износу шин с пятнами. Данная часть ступицы должна быть затянута так, чтобы смазочный состав его не подтекал. Если этот момент упустить, произойдет нагревание подшипников и выход из рабочего состояния.

Чтобы проверить имеющийся зазор, надо колесо покачать. Систематически подтягивать крепежи ведущих фланцев ступиц и полуосей. Чертеж и схема смазки частей ступиц подсказывают их нахождение и процесс выполнения смазки. Слой смазки внутри ступицы должен составлять примерно 10-15 мм. Большая порция смазки может попасть в колесный тормозной механизм, что не очень хорошо отразится на тормозной системе.

Когда происходит смена смазочного материала, в ступице не надо снимать манжету, так можно нарушить ее целостность. Ее выбраковку совершают при сильном засорении внутренностей ступицы.

Регулировка зазоров между колодками

Осмотр колес и проверка затяжки гаек поможет сохранить ступицы в хорошем состоянии. Затяг их должен проходить через одну, смазывая каждую из них смазкой.

Шины УАЗ Патриот должны быть с «универсальным» или всесезонным протектором. На дорогах повышенной сложности для лучшей проходимости должен использоваться протектор колес для таких трудных передвижений.

Строго следить за состоянием шин, давлением, чаще проводить балансировку колес в сборе. Контролируемое давление поможет повысить проходимость автомобиля в сложных условиях дорог. Износ протектора не должен превышать норму предельной величины – 1.6 мм.

Снятие и проверка колеса:

  • закрепить автомобиль стояночным тормозом, задние колеса с откатом для устойчивости;
  • снимается муфта отключения колеса, зубилом отгибается лепесток замка, который затем убирается и снимается контрольная гайка ступицы;
  • при провороте колесо должно свободно крутиться, если это так, тогда можно закрепить контрольную гайку, замок и контргайку.

В дальнейшем установить все детали противоположно разборке.

Когда требуется производить замену?

Первое что свидетельствует о том, что требуется замена этого элемента тормозной системы — это скрип во время торможения. Как только тормозная система издает его при нажатии на педаль – необходимо произвести осмотр и диагностику, плановую замену колодок.
Причиной скрипа является трение стального основания о тормозной диск после истирания фрикционной части колодок. При этом существенно снижается тормозной эффект. Чтобы не допустить полного истирания этой части, необходимо следить за ее состоянием и производить своевременную замену.
Периодичность ее осуществления определяется по пробегу авто. Если установить тормозные колодки отечественного производства они прослужат в среднем от 10 до 15 тыс. км пробега. Продолжительность использования этих элементов тормозной системы от зарубежных производителей существенно выше и составляет 20-25 тыс. км пробега. Но при этом необходимо учитывать, что на скорость износа существенно влияет и характер вождения авто.
Замена осуществляется если:

  • толщина накладки стала меньше 1,5 мм;
  • на ее поверхности обнаружены следы масла;
  • повреждено стальное основание или фрикционная часть этого элемента.

Признаки неисправности

Определить, что необходима замена колодок не снимая колёс, можно по нескольким признакам:

  • при торможении машину тянет налево или вправо;
  • неприятный звук трения металла о металл;
  • скрип при торможении;
  • греется барабан и диск колеса.

В зависимости от того с какой стороны колодки лучше, в ту сторону и тянет автомобиль при торможении.

Трение о металл, конечно, крайне запущенная ситуация. Колодки или накладки необходимо менять при их износе, когда заклёпки утоплены в накладке менее чем на 0,5 мм и повреждении фрикционного материал.

Когда значительно нагревается барабан с диском колеса, это также может быть связано с неисправностью колодок. Например, лопнула стяжная пружина, оторвалась и клинит накладка, но чаще связано с другими причинами. Статья о таком нагреве вот здесь.

Процесс замены

Алгоритм замены накладок нового образца на машине 2021 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

  1. Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
  2. Отвернуть гайки крепления и снять колесо со ступицы.
  3. Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
  4. Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
  5. Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
  6. Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
  7. Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
  8. Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
  9. Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
  10. Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
  11. Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Поскольку резьбовые соединения расположены под днищем машины, то для облегчения процедуры на поверхности наносится жидкость типа WD40. Вынуть пальцы, что позволит снять изношенные колодки совместно с пластиной опорных элементов.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

Замена колодок на УАЗ Патриот

Тормоза у любой машины должны быть исправны, особенно у скоростных и предназначенных для эксплуатации в сложных экстремальных условиях. Если не следить за ними и своевременно не производить ремонт, последствия могут быть очень плачевными, не только для водителя и пассажиров, но и прочих участников движения, включая пешеходов. Поэтому любой владелец автотранспортного средства должен периодически осуществлять осмотр его тормозной системы на предмет выявления поломок и неисправностей. Поломки тормозной системы УАЗ Патриот опасны вдвойне, так как, учитывая его вес, столкновение с ним может привести к серьезным последствиям, в том числе и к человеческим жертвам. Поэтому предлагаем рассмотреть информацию о замене изношенных тормозных колодок к этому вне дорожнику. Какие тормозные колодки на УАЗ Патриот ставят, и как их поменять самостоятельно мы и рассмотрим далее.

Установка новой системы

  1. Для начала необходимо установить суппортодержатели. Размещаются они бобышками наружу. Если внутреннее отверстие не позволяет поставить суппортодержатели, его нужно расточить при помощи обычного круглого напильника. Для того чтобы усадить держатели, следует воспользоваться молотком.
  2. После этого необходимо выбить старые шпильки и установить на их место новые. На них надевается проставка. На ее внутреннем отверстии находится проточка. Проставку нужно надевать так, чтобы проточка располагалась со стороны суппорта. После этого установка деталей идет в обратном демонтажу порядке.
  3. Собирается новый поворотный кулак. Шайбы для подшипников и шариковых шкворней прокладывать не нужно, достаточно удалить из корпуса втулки. Если шкворень в старом кулаке имел люфт, его нужно поменять на новый.
  4. Все, что собрали, устанавливаем обратно на мост и прикручиваем новыми карданными болтами к чулку.
  5. В ШРУСы нужно добавить смазку, после чего их заталкивают в мост, добавляя смазочный материал и в него. Если ШРУС упирается и не входит внутрь, нужно немного подточить шайбы в цапфе.
  6. Цапфа прикручивается к тормозному щиту.
  7. На цапфу нужно надеть ступицу и затянуть ее, регулируя при этом степень насадки.
  8. Суппорт надевается на тормозной диск и прикручивается к корпусу поворотного кулака.

Механизм привода заднего ручного тормоза довольно капризен

Несмотря на то, что установка новой системы позволит повысить безопасность вождения, обеспечит уверенность и комфорт, есть два небольших неудобства, с которыми придется столкнуться после проведения работ.

Во-первых, все выполненные изменения нужно внести в технический паспорт автомобиля. Это потребует определенного количества времени и денежных средств.

Во-вторых, не существует заводских дисковых тормозов для УАЗ, поэтому в процессе установки некоторые детали придется подгонять. Если вышеперечисленные неудобства вас не смущают, можно смело устанавливать дисковую тормозную систему.

Виды колодок

Колодки различаются на клееные и клёпаные. На более новых моделях на переднюю ось ставят дисковые тормоза. Они более эффективны, но здесь будет рассмотрено их замена на барабанных тормозах.

У клёпаных накладки из фрикционного материала крепится к корпусу с помощью заклёпок, а во втором варианте – приклеивается. Большее доверие у водителей всё-таки имеют клёпаные. У клееных, «нарвавшись» на подделку, может при нагреве или намокании отклеиться накладка. Что иногда приводит к заклиниванию колеса и созданию аварийной ситуации.

Передние и задние колодки устанавливаемые спереди имеют артикул и каталожный номер – 469-3501090, 3151-3501090. Задняя – короче и имеет номер 3151-3502091. Производителей много, но я предпочитал «Expert».

Регулировка передних тормозов

Чтобы тормоза были максимально эффективны необходимо отрегулировать их так, чтобы накладка касались тормозного барабана всей площадью. Для этого нужно устанавливать зазор как опорным болтом так и регулировочным эксцентриком.

Регулировку зазоров я делаю в следующей последовательности:

  • если вы меняли колодки, то устанавливайте зазор без колеса, это удобней. На собранной машине поддомкратьте колесо, где их необходимо отрегулировать;
  • вращая барабан или колесо регулировочным эксцентриком подвожу деталь к барабану до появления торможения и немного отвожу назад до свободного хода колеса;
  • проделываем операцию со второй.

На этом регулировка окончена, остаётся проверить нагрев барабана. Однако её желательно повторить через некоторый пробег после притирания тормозов.

Более точная регулировка необходима при износе барабана и здесь необходим второй человек.

В этом случае устанавливаем эксцентрик приблизительно в среднее положение, один человек давит на тормоз с небольшим усилием. Второй, проворачивает опорный палец (по часовой стрелке желательно) до тех пор пока он не станет проворачиваться туго.

Проверяем вращение колеса, если крутиться туго, немного отворачиваем назад. Если нормально, то выставляем зазоры эксцентриком как описано выше.

Помните, проворачивая эксцентрики в сторону вращения колеса зазор уменьшается и наоборот увеличивается при обратном вращении. Это касается передних колодок и задних спереди. Задние колодки заднего моста имеют обратную регулировку.

Замена передних колодок на УАЗ Патриот

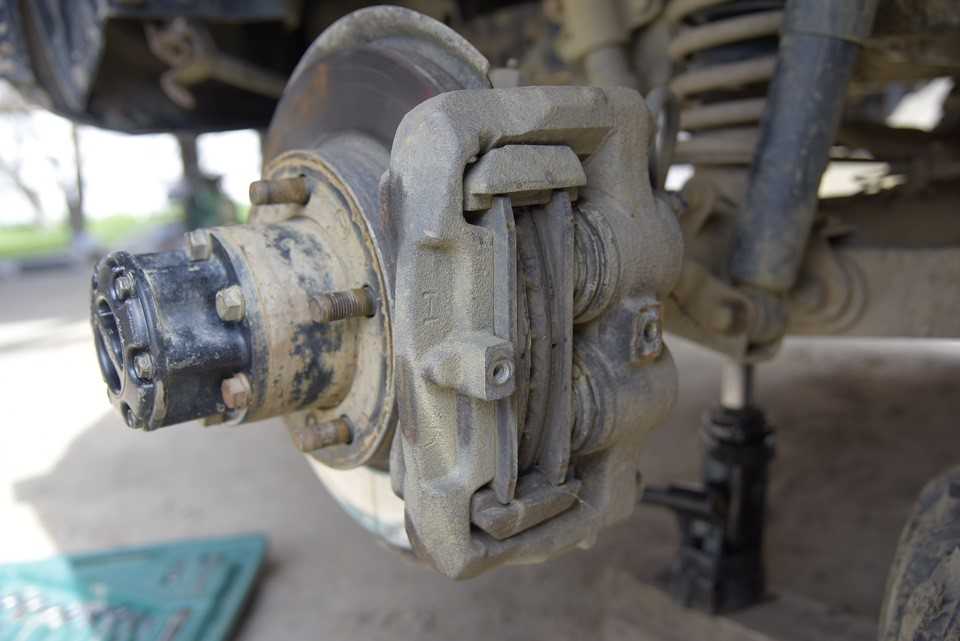

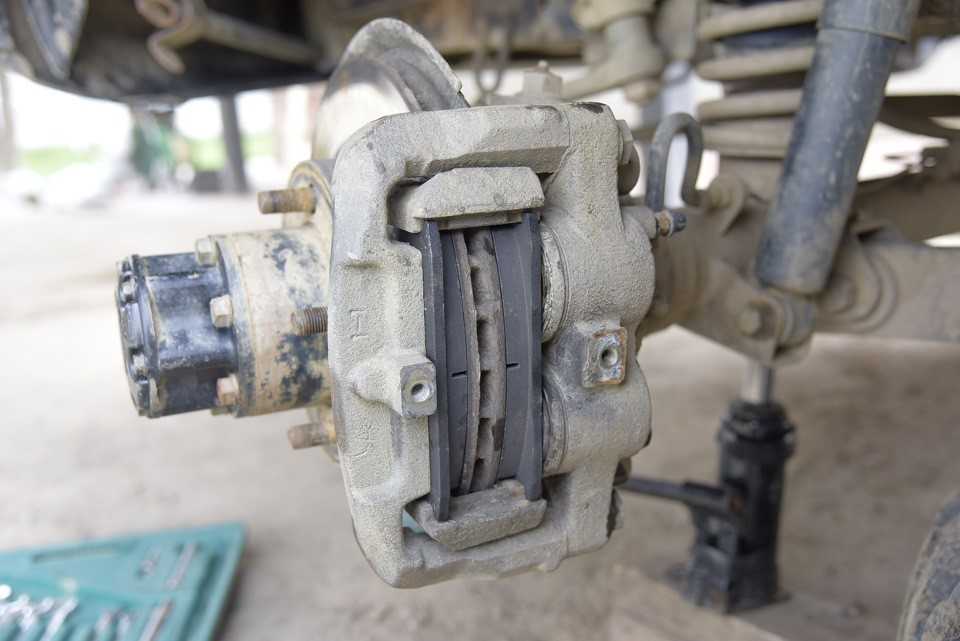

Пошаговая замена дисковых передних колодок на Патриот представлена в инструкции ниже.

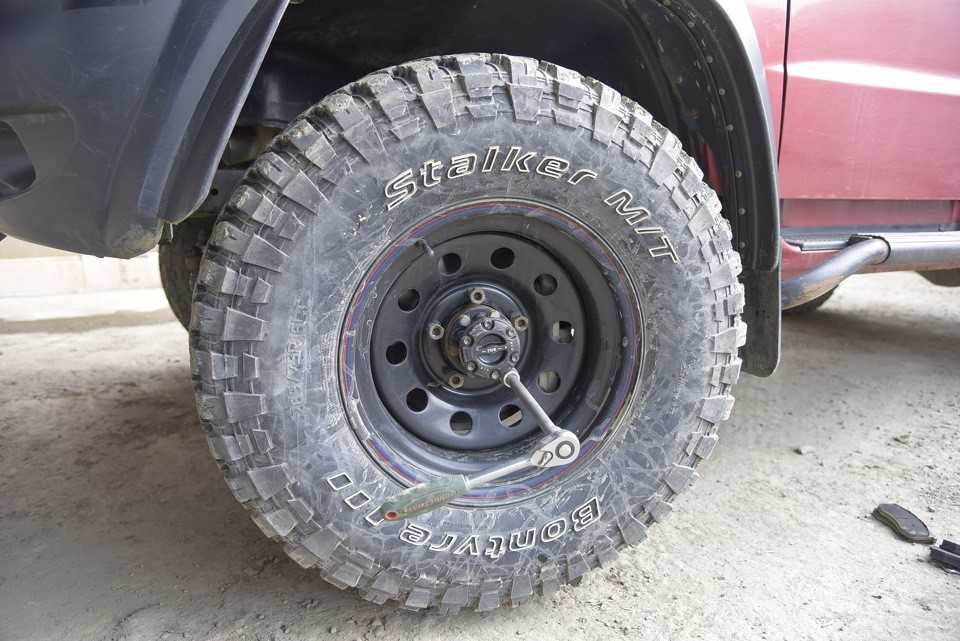

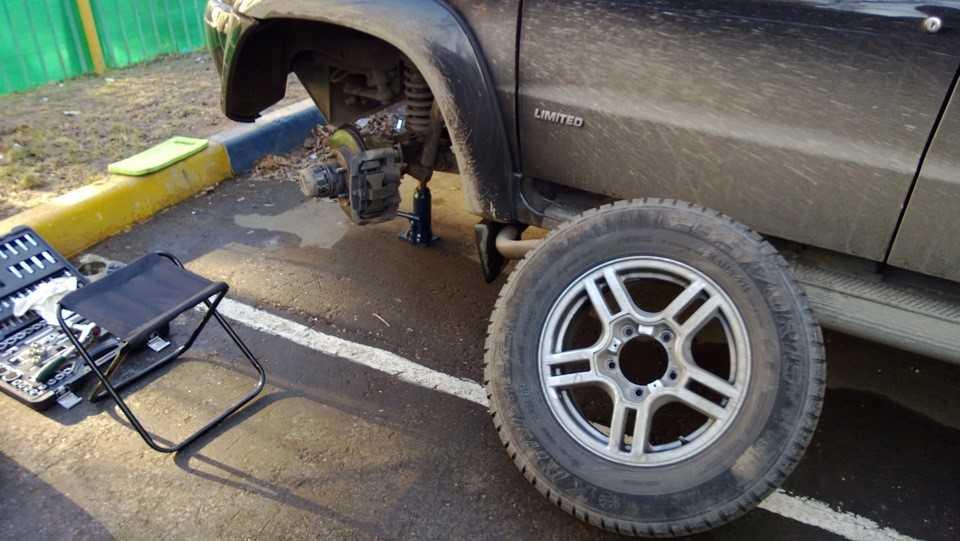

Поддомкратить автомобиль, подставить подпорку и демонтировать колесо.

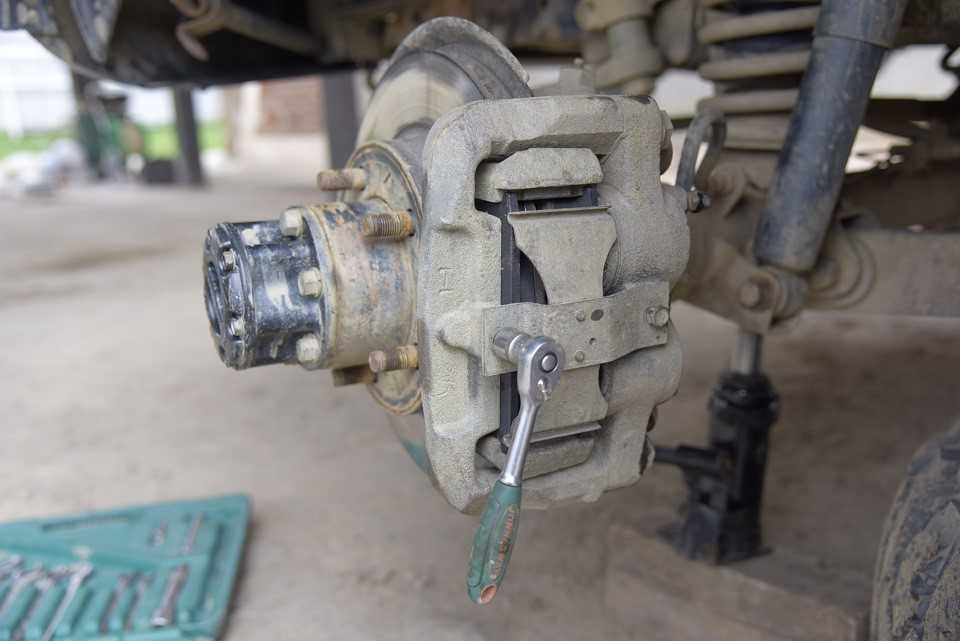

Открутить два болта, фиксирующие прижимную скобу.

Немного приоткрыть штуцер с тормозной жидкостью

При этом важно не допустить завоздушивания контура

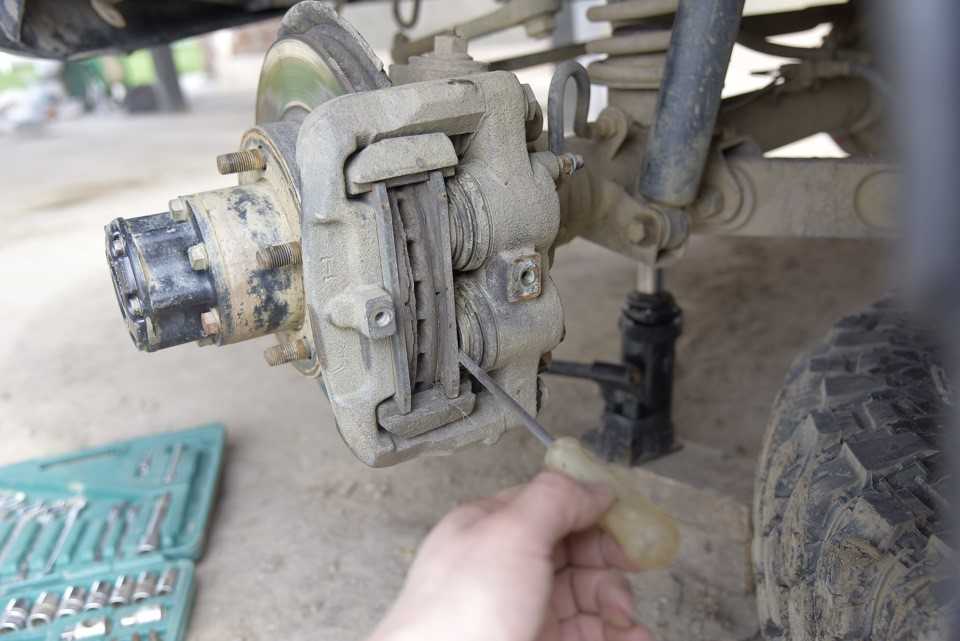

Отверткой поочередно вдавить поршни в цилиндры. Вытекание тормозухи с штуцера является нормой. По завершению утапливания поршней требуется перекрыть отверстие, чтобы воздух не зашел в контур.

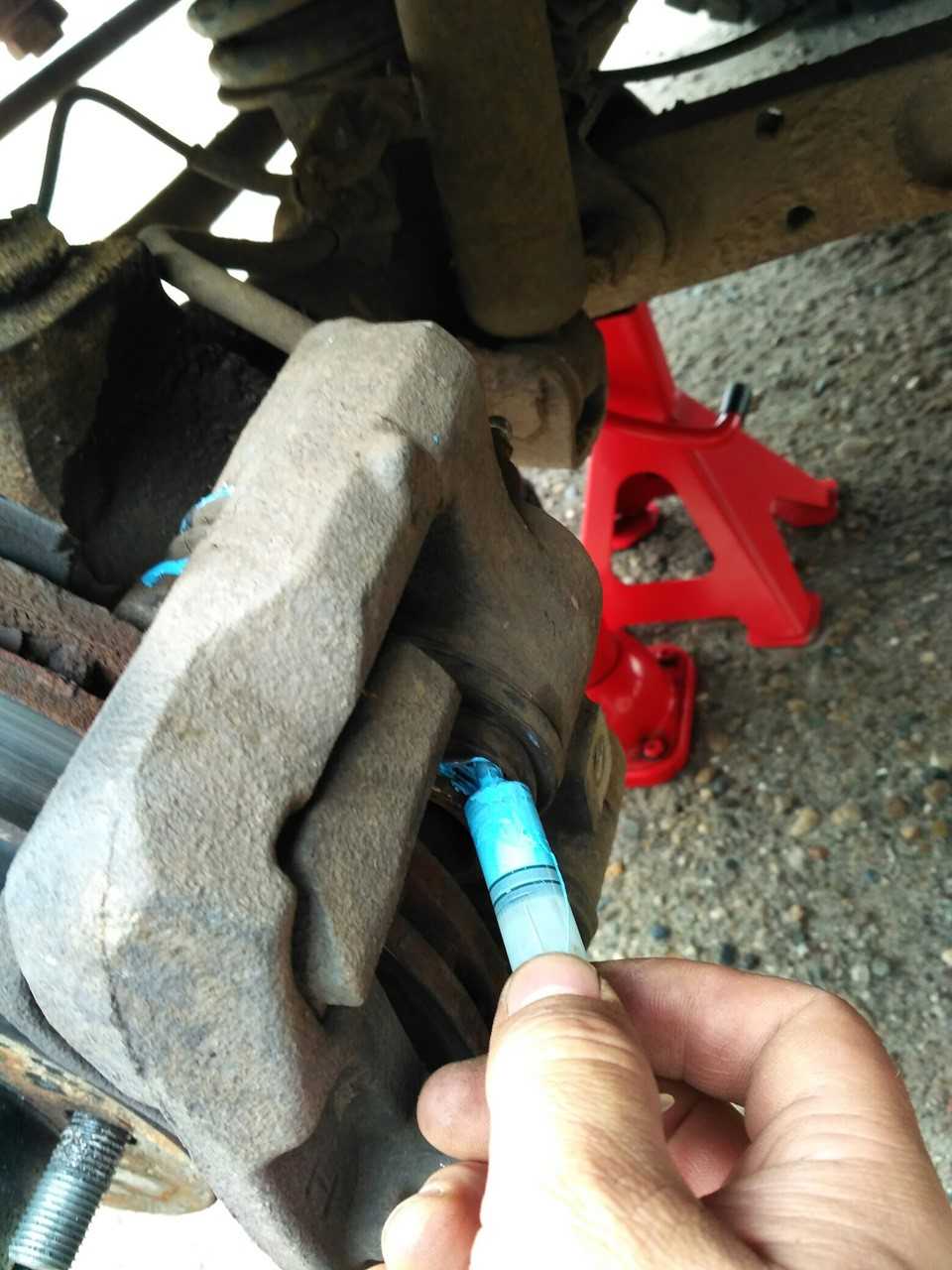

Смазать тормозные поршни спецсредством. Для этого при помощи шприца внести смазку под пыльник.

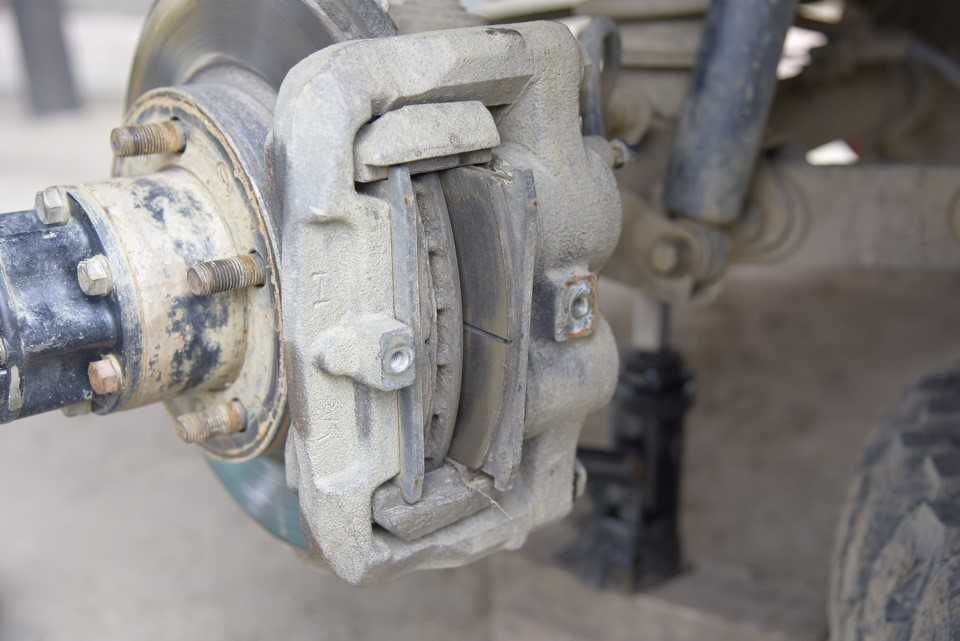

Установить новые колодки.

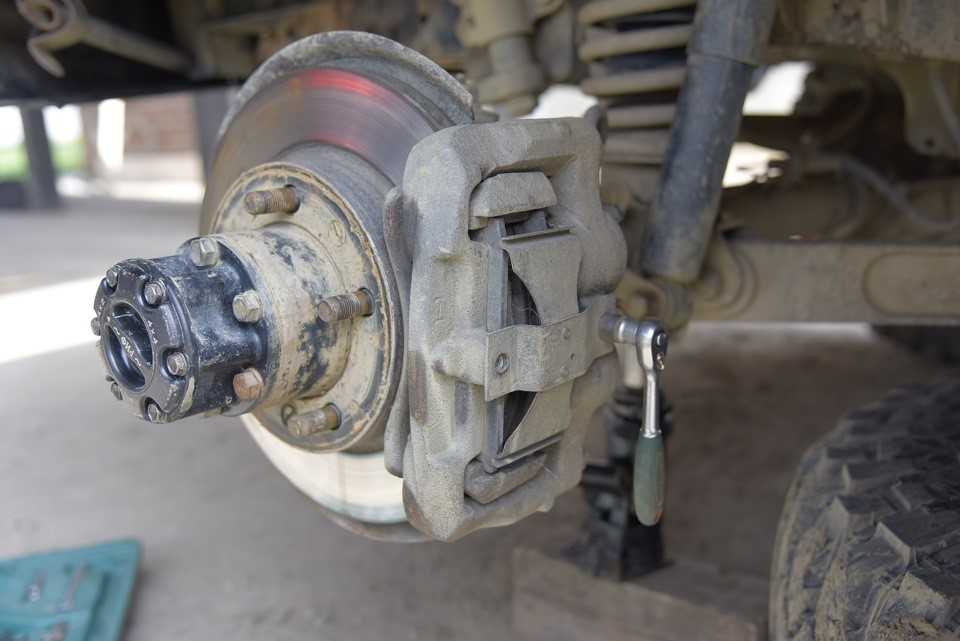

Прикрутить на место прижимную пластину.

Проконтролировать работу тормозной системы.

Необходимость регулировки

Регулировка рулевого редуктора УАЗ Патриот проводится для того, чтобы откорректировать функционирование рулевого механизма. Процесс настройки не предусматривает особых сложностей и может быть проведен своими силами в домашних условиях.

Для того чтобы настроить рулевую колонку, в конструкции механизма предусматривается специальный болт с контрирующей гайкой. Процесс корректировки осуществляется за счет того, что болт вкручивается до максимального стяжения, а затем осуществляется его фиксирование в таком положении. После процесса регулировки можно будет заметить, что руль при этом будет вращать немного туже. Если же регулировку осуществить уже не удается, то гидроусилитель необходимо заменить на новый.

Для проведения регулировки редуктора на внедорожнике УАЗ Патриот потребуется следующий инструмент:

  • пассатижи для расшплинтовки гайки;
  • гаечные ключи на «22» и «16»;
  • наконечник типа Т-30 в виде звездочки;
  • WD-40.

Когда весь необходимый инструмент готов, можно приступать к рабочему процессу.

Процесс настройки

Рассмотрим детально процесс регулирования рулевого усилителя на внедорожнике УАЗ Патриот.

Приступая к работе, важно установить передние колеса внедорожника УАЗ Патриот в строго прямолинейном направлении.
После этого необходимо открыть капот и отыскать рулевую колонку внедорожника.
Перед началом проведения работ следует очистить поверхность конструкции от загрязнений.
На центральной части картера ГУР находится регулировочный винт, с помощью которого происходит процесс регулировки. Выглядит этот винт следующим образом:

Ремонт механизма

Как и многие другие автомобили, УАЗ Патриот также имеет некоторые недоработки данного механизма. В частности, недоработанным можно считать картер рулевой колонки, в который ввинчивается болт. Во время регулировки владельцы внедорожника часто встречаются с проблемой нарушения целостности резьбы. Почему это происходит?

Причины происходящего скрываются преимущественно в использовании некачественного металла для производства рулевого картера. Во время осуществления затягивания болта происходит нарушение целостности резьбы, что собственно и приводит в негодность крышку картера рулевой колонки. Приобрести ее отдельно можно, но стоимость ее будет не такой уж и маленькой, как может показаться на первый взгляд. Поэтому коротко рассмотрим, как осуществляется ремонт данного устройства.

Ниже представлена крышка на которой срывается резьба.

Производим ремонт резьбы следующим образом:

  1. Для начала нарезается новая резьба большего диаметра с помощью метчика.
  2. Далее потребуется использовать втулку с двумя резьбами, которая показана на фото ниже.
  3. Втулка необходимо ввинтить в «новонарезанную» резьбу крышки и склеить ее специальным цианакрилатным клеем марки ТК-200.
  4. После этого потребуется использовать новый болт, который и будет регулировочным. Ремонт подразумевает собой не только нарезание новой резьбы, но также и замену регулировочного винта рулевой колонки.
  5. В редукторе регулировочный болт устанавливается в специальное отверстие, показано на фото ниже.

Новый регулировочный болт на своем месте

Более подробный процесс регулировки редуктора рулевой колонки отображен на видео выше. Там показан процесс настройки редуктора или гидроусилителя без помощи помощника. В таком случае будет полезно узнать, что для этого потребуется.

Померил люфт, он оказался где-то около 120 мм. Времени на точные замеры не было, сфоткал для наглядности как было:

После последнего ТО-1 сразу вспомнил аналогично произошедшую ситуацию с моей волгой и дилером БЦР, когда мне так же не могли (или не хотели) регулировать люфт рулевого, долго утверждали, что все в норме. В тот раз я взял два ключа и в пару заходов отрегулировал всё очень достойно, люфт был минимальный. В общем решил и в этот раз попытать счастья в регулировке. Начал с изучения мануалов. Во многих инструкциях указано что контргайка откручивается по часовой стрелки и регулировочный винт затягивается так же против часов стрелки (пример тут

Регулировку делал следующим образом: 1. Поставил колеса прямо, руль прямо соответственно 2. Открутил контргайку против часовой 3. Закрутил винт до упора сколько смог (в рамках разумного) обычной шлицевой отверткой по часовой 4. Закрутил контргайку по часовой придерживая винт.
