Схема и особенности печки ваз 2107

Наиболее часто встречаемые неполадки

Благодаря простому устройству, отопитель 2107-й модели ВАЗ ломается крайне редко. Тем не менее иногда отказы случаются. Чаще всего это происходит по вине:

• закисшего крана;
• забившегося или треснувшего радиатора;
• обрыва тросового привода.

Наибольшие проблемы доставляет именно первый из упомянутых элемент. Беда в том, что в зимний период печка ВАЗ используется активно, тогда как летом, разумеется, простаивает в течение 4-5 месяцев. Из-за этого кран нередко забивается твердыми частичками, содержащимися в тосоле, и заклинивает. С приходом холодов его бывает очень трудно открыть, из-за чего рвется тросик или ломается сама запирающая арматура. Неисправный узел необходимо заменить.

Как снять и заменить моторчик печки на ВАЗ-2107, 2105 и 2104

Итак, дорогие друзья, сегодня мы вам расскажем доступным языком как на ВАЗ-2107 добраться к моторчику печки, дабы заменить его или отремонтировать в зависимости от того, что вынудило вас его достать. Сражу отметим, что если моторчик печки на вашей семерке начал верещать на холодную, ну или визжать, то дальше это будет только усугубляться, моторчики с завода стоят втулочные, смазка ни к чему не приведет, ненадолго может и вернет вам тишину, но совсем ненадолго, так что в таком случае только замена. И в идеале замена на подшипниковый моторчик печки — уж он то точно верещать не будет. Итак, для начала нам нужно будет снять бороду на нашей семерке. Предварительно снимаем ручку переключения передач, она нам будет мешать и магнитолу вынимаем из шахты и отсоединяем разъемы. Тут у каждого индивидуально, у кого-то может и магнитолы нет.

Для начала открутим полку, тут все просто, действие в трех фото:

Затем, отсоединяем провода от часов, прикуривателя, (для удобства сборки я бы посоветовал их пометить), убираем панельку в сторону и получаем доступ к двум гайкам, тут удобно будет воспользоваться торцовым ключиком на 10

Откручиваем гайки, не теряем шайбы, смотрим вниз, где кнопки. Там в торону, которая смотрит на задних пассажиров есть декоративная заглушка, поддеваем ее отверткой, и под ней видим два шурупа вкрученных в тонель:

Откручиваем их, отсоединяем колодки от кнопок, панель больше ничего не держит. Отодвигаем ее в сторону и получаем доступ к корпусу печки:

Теперь, отсоединяем боковые воздуховводы, аккуратно выводим их из защелок плоской отверткой (на фото видно как они защелкиваются):

Нас интересует нижняя и средняя части корпуса печки 2107, что бы их снять нужно подобраться к металлическим защелкам, их всего четыре — по две с каждой стороны, вот они:

Руками их может быть отщелкивать проблематично, рекомендуем воспользоваться отверткой, вот как на этой картинке:

Принцип работы печки отопления ваз 2104

Сбербанк устная консультация

Как правильно разговаривать с соседями которых ты затопил

Закон о льготах по потере кормильца в 2020 году

Самые правильные причины ухода с работы

Какой штраф за езду без прав на машине если лишили в казахстане

Оплачивается ли больничный по уходу за ребенком после увольнения

Важно

На центральной панели есть несколько рукояток:

• верхняя предназначена для регулировки положения крана печки (влево — кран закрыт, вправо — открыт);
• средняя рукоятка изменяет положение крышки воздухопритока, тем самым меняется интенсивность подачи тёплого воздуха;
• нижний рычажок обеспечивает регулировку заслонки воздуховодов обогрева стёкол (положение вправо — воздушный поток идёт на боковые стекла, влево — на ветровое текло).

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Печка попеременно дует горячим/холодным воздухом

Наиболее очевидная причина именно такой проблемы – наличие завоздушенности в магистрали системы охлаждения. Как правило, печка ВАЗ-2101 плохо греет из-за того, что воздушные пробки не дают циркулировать охлаждающей жидкости как положено, и из-за её дефицита в радиаторе отопителя периодически возникают проблемы с нагревом воздуха, подаваемого в салон.

Причины образования завоздушенности СО:

• долив тосола с несоблюдением правильной технологии;
• разгерметизация магистрали системы охлаждения (вытекающая охлаждающая жидкость замещается воздухом – законы физики);
• неисправен клапан расширительного бачка.

Если причина завоздушенности заключается в течи тосола – необходимо её обнаружить и устранить. Проблема с неисправным клапаном решается заменой пробки расширительного бачка.

В любом случае от завоздушенности нужно избавиться. Делается это стандартным способом: откручиваете крышку РБ и на прогретом до 90 градусов двигателе на протяжении 3-5 минут несколько раз почти до упора нажимайте на педаль акселератора. Хорошая прогазовка должна выгнать воздух из системы, но для получения гарантированных результатов желательно, чтобы передок машины был поднят (градиента в 15º достаточно).

Что такое отопитель

Основным элементом системы является отопитель, или как его еще называют, «печка». В его конструкцию входят:

• пластиковый корпус с крышкой воздухопритока;
• радиатор отопителя с краном;
• электрический вентилятор.

По сути, отопитель – это самая настоящая «печка». Верхняя часть его корпуса оснащена регулируемой крышкой воздухопритока. Через нее наружный воздух поступает в «печку». Внутри корпуса расположен радиатор отопителя, через который движется нагретый хладагент (тосол или антифриз).

Сам по себе нагретый воздух не может поступать в салон с необходимым напором, даже во время быстрой езды. Для его нагнетания служит вентилятор с электрическим приводом (двигателем). Он также размещен внутри корпуса отопителя. Вентилятор «семерки» может работать в трех разных мощностных режимах.

Поломка водяного насоса

Если печка ВАЗ-2104 дует холодным воздухом при открытом кранике, одной из причин может быть неисправность помпы – насоса, обеспечивающего циркуляцию охлаждающей жидкости по магистрали.

Выход их строя этого водяного насоса может быть обусловлен появлением течи, что проявится не только ухудшением обогрева салона, но и ростом температуры внутри двигателя из-за уменьшения общего объёма антифриза. Обнаружить такую проблему можно только при визуальном осмотре – в районе помпы будут видны следы подтекания ОЖ.

Вторая причина неработоспособности насоса – заклинивание подшипника вала, но обычно этому предшествует появление гула, так что здесь с диагностикой неисправности намного легче.

Поскольку помпа не подлежит ремонту (утверждение для многих выглядит спорным, но для большинства автовладельцев так и есть), то проблема «лечится» заменой насоса, которая производится в следующем порядке:

сливаем антифриз. Не весь – откручиваем пробку на блоке силового агрегата.

Если всё в порядке – можно надеяться, что после установки радиатора на штатное место проблема плохого обогрева салона печкой ВАЗ-21043 уйдёт в прошлое.

А теперь приведём правильную процедуру установки отреставрированного или нового радиатора (здесь появляются некоторые нюансы, так что рекомендовать обратную последовательность сборки было бы не совсем правильно):

• устанавливаем новую прокладку (здесь и дальше, если речь идёт об уплотнительных материалах, подразумеваются только новые расходники);
• крепим к кранику отопителя подводящий патрубок, а к самому радиатору – отводящий;
• аккуратно устанавливаем радиатор вместе с краником на штатное место. Следим, чтобы не было перекосов;
• фиксируем тросик крана печки, проверяем, чтобы он открывался и закрывался полностью, в случае необходимости производим соответствующую регулировку;
• наносим на внутреннюю поверхность патрубков герметик в месте их присоединения к штуцерам, одеваем их и фиксируем с помощью новых хомутов;
• при открытом кранике отопителя заливаем в двигатель антифриз (можно и старый, если он не сильно загрязнён);
• проверяем работу системы охлаждения на работающем двигателе с целью проверки наличия/отсутствия течи.

Как правило, после нескольких поездок уровень тосола в расширительном бачке немного падает.

Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Как поменять печку ВАЗ 2107

Выяснив, что отопитель нуждается в ремонте, потребуется его полный или частичный демонтаж. Если проблема с моторчиком, то достаточно снять нижнюю часть узла. При неполадках с радиатором нужно предварительно слить ОЖ из системы охлаждения двигателя. Для проведения ремонтных работ понадобятся следующие инструменты:

• крестовая и плоская отвёртки;
• набор рожковых и торцевых ключей.

Для замены печки потребуется набор ключей и отвёрток

Демонтаж отопителя

После того как стечёт ОЖ и будет подготовлен необходимый инструмент, можно приступать к разборке. Проводят её в следующем порядке:

1. Снимаем минусовую клемму с АКБ.

2. В подкапотном пространстве ослабляем два хомута, которые крепят шланги к трубкам отопителя. При стягивании шлангов вытечет небольшое количество тосола.

   Открутив хомуты, стягиваем шланги с трубок радиатора

3. Откручиваем саморезы и снимаем резиновый уплотнитель.

   Открутив саморезы, снимаем резиновый уплотнитель

4. Перемещаемся в салон, откручиваем крепление полки под бардачком и снимаем её.

   Для снятия полки, расположенной под бардачком, откручиваем крепёж в виде саморезов

5. Снимаем панель с часами и прикуривателем, отворачивая саморезы справа, слева и внизу.

   Для снятия панели с часами и прикуривателем поребуется открутить соответствующие саморезы

6. Отсоединяем провода от прикуривателя и часов, после чего убираем панель в сторону.

   С прикуривателя и часов отсоединяем провода

7. Демонтируем внутреннюю полость бардачка, чтобы убрать в сторону правый воздуховод и обеспечить доступ к крану отопителя. Также демонтируется левый воздуховод (при полном снятии печки).

   От отопителя необходимо отсоединить правый и левый воздуховоды

8. Ключом на 7 отворачиваем болт, которым крепится тросик управления краном.

   При помощи ключа на 7 отворачиваем крепёж тросика

9. Для частичной разборки печки потребуется демонтировать нижнюю часть корпуса. Для этого отвёрткой поддеваем металлические защёлки (2 справа и 2 слева).

   Чтобы снять нижнюю часть отопителя потребуется поддеть отверткой 4 защёлки

10. После снятия защёлок нижнюю часть тянем на себя и получаем доступ к моторчику. Если требуются работы по ремонту или замене этого узла, проводим их.

    После демонтажа нижней части открывается доступ к вентилятору отопителя

11. Для демонтажа радиатора выводим его из корпуса наружу вместе с краном.

    Чтобы извлечь радиатор достаточно потянуть его на себя

12. Чтобы полностью демонтировать печку, снимаем верхнюю часть корпуса, которая крепится четырьмя болтами под ключ на 10.

    Чтобы полностью снять печку необходимо отвернуть 4 болта под ключ на 10

13. Откручиваем 2 болта крепления кронштейна управления отопителем и ослабляем винты, которые удерживают скобы крепления тяг.

14. Извлекаем оставшуюся часть печки.

    Когда крепёж будет откручен, снимаем верхнюю часть корпуса печки

В большинстве случаев в полном демонтаже отопителя нет необходимости. Меняют, как правило, радиатор, кран или моторчик.

Установка новой печки

Сборка отопителя каких-либо сложностей не вызывает, поскольку все действия выполняются в последовательности, обратной разборке. Однако есть некоторые моменты, которые следует учитывать. При замене радиатора в обязательном порядке устанавливают новые резиновые уплотнители. Их предварительно промазывают силиконовым герметиком. Гайки следует зажимать, не прилагая особых усилий, чтобы не выдавить уплотнители, тем самым нарушив герметичность.

При установке нового радиатора рекомендуется заменить резиновые уплотнители

Когда теплообменник будет установлен на место, а печка полностью собрана, края подводящей и отводящей трубки смазывают герметиком. Если патрубки имеют нормальное состояние, т. е. резина не потрескалась, оставляют их, предварительно протерев внутреннюю полость чистой тряпкой. Затем надевают шланги и затягивают хомуты. После сборки остаётся залить охлаждающую жидкость и проверить герметичность соединений.

Если с печкой «семёрки» возникли неполадки, устранить их можно своими руками, что обусловлено простотой конструкции узла. Чтобы снять и заменить отопитель потребуется подготовить набор инструментов и следовать пошаговым инструкциям.

С заменой печки на семёрке справится самостоятельно даже начинающий водитель, главное желание работать на положительный результат. Проводите регулярные профилактические диагностики отопительной системы автомобиля хотя бы раз в год, перед наступлением холодов. Это обеспечит вам комфорт в салоне машины в любое время года.

Основные неисправности и способы их устранения

К наиболее характерным неисправностям печки ВАЗ 2107 относятся:

1. Попадание воздуха в систему охлаждения. Это обычно происходит после заполнения системы антифризом. Устранение воздушной пробки нормализует процесс обогрева салона.
2. При открытом кране отопителя ОЖ не поступает в радиатор. Чаще всего это происходит, когда в качестве антифриза используется вода. В системе образуется накипь, засоряющая кран и затрудняющая прохождение ОЖ. Проблема устраняется демонтажем крана с последующей его чисткой или заменой.
3. Плохо работающий или вышедший из строя водяной насос. Если помпа не качает ОЖ, это может привести не только к отсутствию обогрева салона, но и к более серьёзным проблемам, например, к перегреву двигателя. Водяной насос не работает, как правило, при обрыве ремня генератора, а также при заклинивании в результате износа подшипников.
4. Забитые соты радиатора печки. В этом случае подающий патрубок будет тёплым, а исходящий — холодным. Радиатор часто засоряется при использовании в качестве ОЖ воды, а также при попадании в систему масла или частиц присадок для устранения течи. Восстановить нормальную работу печки поможет чистка или замена радиатора.
5. Смещение перегородки в радиаторе. Если оба патрубка радиатора горячие, а тёплый воздух в салон не поступает, то, скорее всего, в радиаторе сместилась перегородка. Единственное решение проблемы — замена радиатора на новый.

Если на полу или стёклах появляется маслянистый на ощупь налёт, следует искать место утечки антифриза, которое может быть:

Если течёт кран или патрубок, их следует заменить. Протекающий радиатор можно временно запаять, но вскоре всё равно потребуется его замена.

Этим перечень возможных неисправностей печки не ограничивается.

Печка не выключается летом

Иногда в тёплое время года печку невозможно выключить, установив верхнюю рукоятку блока управления в крайнее левое положение. Если перекрыть кран не удаётся, неисправен сам кран или тросик его привода. Обнаружить кран можно под панелью приборов со стороны пассажирского сиденья. Если вручную его закрыть также не удаётся, не следует прилагать больших усилий. Кран может сломаться, а антифриз — вытечь в салон.

Заменить кран, предварительно купив новый, можно на любом автосервисе. Однако можно попробовать это сделать и самостоятельно. Следует отметить, что менять кран своими руками довольно неудобно по причине его расположения. Сначала следует открыть капот и отсоединить патрубок, идущий к крану. Так как из патрубка польётся ОЖ, под него необходимо подставить предварительно подготовленную ёмкость. После этого нужно снять вещевую полку и с пассажирского сиденья ключом на 10 открутить две гайки крепления крана к корпусу печки. Затем кран снимается со шпилек, вынимается и меняется на новый кран в обратной последовательности.

Засорение радиатора печки

Засорившийся радиатор печки можно промыть самостоятельно. Для этого потребуется:

• две новые резиновые прокладки;
• два червячных хомута;
• набор ключей;
• ОЖ;
• ёмкость для сбора ОЖ.

Промывка радиатора выполняется на холодном двигателе в следующей последовательности:

1. Под патрубки, которые будут сниматься, подстилается ветошь.
2. Ослабляются хомуты крепления патрубков радиатора и крана.
3. Патрубки снимаются. ОЖ из них сливается в заранее приготовленную ёмкость.
4. Ключом на 7 снимается крепление уплотнителя с перегородки моторного отсека.
5. Разбирается привод крана отопителя.
6. Снимается кожух вентилятора.
7. Через отверстие вытаскиваются патрубки отопителя. Радиатор снимается.
8. Ключом на 10 отворачиваются болты, фиксирующие выходной патрубок радиатора.
9. Старая прокладка заменяется на новую.
10. Отсоединяется и чистится кран отопителя.
11. Радиатор очищается снаружи от листьев и грязи.
12. Патрубок чистится изнутри с помощью ёршика.
13. Радиатор промывается Кёрхером под давлением 5,5 атм до тех пор, пока из него не пойдёт прозрачная вода. Для этого потребуется около 160 л воды.
14. Если нет Кёрхера, для промывки можно использовать каустическую соду. Раствор соды заливается в радиатор и оставляется на один час. Затем раствор сливается, и его цвет сравнивается с цветом свежего раствора. Процедура повторяется до тех пор, пока цвет сливаемой и заливаемой жидкостей не станет одинаковым.
15. После промывки каустической содой радиатор продувается компрессором.

Модификации автомобиля

ВАЗ-2101. Базовый советский седан ВАЗ-2101 с двигателем объемом 1.2 литра выпускал Волжский автозавод с 1970 по 1982 год.

ВАЗ-21011. Модернизированный в 1974 году автомобиль с двигателем объемом 1.3 литра и более презентабельным внешним видом.

ВАЗ-21012. Экспортная модификация с правым расположением рулевого колеса для стран с левосторонним движением.

ВАЗ-21013. Данную модель внешне полностью идентичную модели ВАЗ-21011, но с двигателем объемом 1.2 литра выпускали с 1977 года.

ВАЗ-21014. Модификация ВАЗ-21011 с правым расположением руля.

ВАЗ-21016. Автомобиль для правоохранительных органов, внешне идентична модели ВАЗ-2101, но с двигателем ВАЗ-21011.

ВАЗ-21018. Спецавтомобиль с 1-секционным роторным двигателем мощностью 70 лошадиных сил.

ВАЗ-21019. Очередная модель с роторным двигателем, на этот раз 2-секционным, мощностью 120 лошадиных сил.

Скачать руководство по устройству и эксплуатации авто

Как это работает

Изучив устройство системы отопления ВАЗ-2107 , несложно понять, как она функционирует. Итак, воздух через решетки на капоте автомобиля и крышку воздухопритока попадает в корпус отопителя. Там, в зависимости от температуры охлаждающей жидкости и положения заслонки крана «печки», он прогревается до определенной температуры, и движется дальше по воздухопроводам через дефлекторы в салон. Интенсивность воздушного потока при этом зависит от скорости движения машины (при выключенном вентиляторе), или же от положения переключателя режимов вентилятора. Изменяя положение нижнего рычага модуля управления, а также положение ламелей в соплах, мы направляем теплый воздух туда, куда нам необходимо – на лобовое стекло, на боковые стекла, или же в центр салона.

Система охлаждения ВАЗ-2101

Используемая в автомобиле ВАЗ-2101 система является:

• жидкостной;
• закрытого типа;
• с принудительной циркуляцией.

Система вмещает 9,85 литра тосола (вместе с отоплением) и состоит из:

• радиатора;
• насоса;
• расширительного бачка;
• вентилятора;
• шлангов и патрубков;
• рубашек охлаждения головки блока и самого блока.

Принцип работы системы охлаждения основан на том, что разогретая в рубашках охлаждения жидкость по патрубкам и шлангам попадает в радиатор, если её температура превысила определённое значение. Если же температура охлаждающей жидкости не достигла заданного предела, термостат перекрывает доступ к радиатору и циркуляция происходит по малому кругу (минуя радиатор). Далее с помощью насоса жидкость снова направляется в рубашки охлаждения. К контуру, по которому циркулирует жидкость, подключена система отопления салона. Использование термостата позволяет быстрее разогреть мотор и поддерживать необходимый температурный режим работающего двигателя.

Отопление салона

Для отопления салона автомобиля и предохранения ветрового стекла, стекол передних дверей, заднего стекла от запотевания и обмерзания:

• переведите вправо рычаги 5 и 6;
• установите в среднее положение рычаг 7;
• откройте рычагом 9 крышку отопителя;
• включите обогрев заднего стекла;
• включите при необходимости электровентилятор отопителя;
• установите направляющие лопатки боковых сопел так, чтобы воздушный поток был направлен на стекла передних дверей.

Теплый воздух будет направляться как в зону ног водителя и пассажиров, так и на ветровое стекло и стекла передних дверей. Для более быстрого обогрева только ветрового стекла крышку отопителя закройте и переведите вправо рычаг 7.

Строй-Техника.ру

Строительные машины и оборудование, справочник

Категория:

   ВАЗ 21011

Публикация:

   Вентиляция и отопление салона ВАЗ 21011

Читать далее:

   Двери ВАЗ 21011

Вентиляция и отопление салона ВАЗ 21011

На схеме вентиляции и отопления салона показаны:
— расположение органов управления вентиляцией и отоплением;
— движение холодного и подогретого воздуха;
— циркуляция охлаждающей жидкости.

Вентиляция и отопление регулируются в зависимости от времени года, как указано ниже.

Вентиляция летом

Дополнительные материалы по теме:

Наружный воздух может поступать в салон автомобиля: при открытых поворотных стеклах, для чего нажмите на кнопку и одновременно поверните ручку – при опущенных вращением ручки стеклах дверей;
— через дефлекторы, если перевести вправо верхний рычаг управления крышкой люка воздухопритока;
— при открытой воздухораспределительной крышке кожуха отопителя, если перевести вправо верхний рычаг.

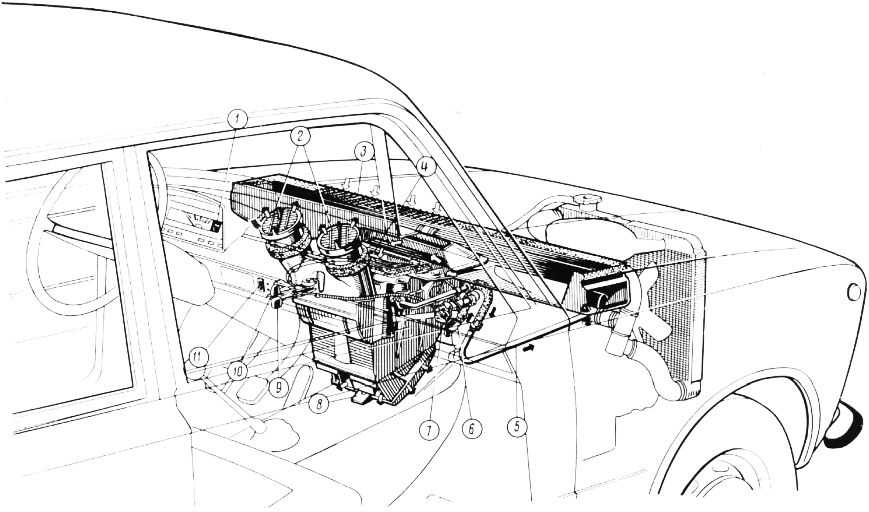

Рис. 1. Схема вентиляции и отопления салона:
1 — указатель температуры жидкости в системе охлаждения двигателя; 2 – поворотные дефлекторы: 3 — люк для забора воздуха (на капоте двигателя); 4 – крышка люка воздухопритока; 5 – трубопровод для отвода охлаждающей жидкости в двигатель; 6 – трубопровод для подвода горячей жидкости к радиатору отопителя. 7 – кран отопителя; 8 – воздухораспределительная крышка кожуха отопителя; 9 — рычаг управления краном отопителя; 10 — рычаг управления крышкой люка воздухопритока; 11 — трехпозиционный

При повороте дефлекторов изменяется направление воздушного потока. При низкой скорости автомобиля можно увеличить количество поступающего воздуха, включив электровентилятор отопи-теля переключателем.

Рис. 2. Органы управления отоплением:
1 — трехпозиционный переключатель электровентилятора отопителя; 2 — поворотные дефлекторы; 3— рычаг управления крышкой люка воз-духопритока; 4 — рычаг управления краном отопителя; 5 — воздухораспределительная крышка кожуха отопителя

Предотвращение запотевания ветрового стекла

Для предохранения ветрового стекла от запотевания осенью и весной достаточно направить холодный воздух на ветровое стекло, переведя вправо верхний рычаг, закрыв крышку и повернув дефлекторы так, чтобы струя воздуха распределялась на большую площадь ветрового стекла. При желании слегка подогреть поступающий воздух переведите частично вправо нижний рычаг, который регулирует поступление охлаждающей жидкости в радиатор отопителя.

Отопление зимой

Для отопления салона автомобиля и обогрева ветрового стекла, чтобы оно не запотевало и на нем не образовывались иней и лед:
— переведите вправо рычаги;
— при необходимости включите электровентилятор отопителя переключателем откройте воздухораспределительную крышку. Теплый воздух будет направляться как в салон, так и на ветровое стекло. Для обогрева только ветрового стекла крышку откройте. Если температура окружающего воздуха очень низкая, передите вправо рычаг на часть его хода, чтобы ограничить ппиток холодного воздуха.

Если отопление неудовлетворительное, проверьте работу термостата в системе охлаждения двигателя.

Читать далее: Двери ВАЗ 21011

Категория: —
ВАЗ 21011

Замена вентилятора радиатора на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Вентилятор радиатора – он нужен только радиатору, потому что он его охлаждает, вить внутри радиатора при работе двигателя бегает охлаждающая жидкость и она очень сильно нагревается, благодаря вентилятору эта жидкость нагревается по дольше и в связи с этим температура двигателя не так быстро поднимается, вот поэтому когда вентилятор выходит из строя, машина начинает сильно греться и перегреваться, особенно это заметно когда стоишь во много часовой пробке в летнюю жару.

Примечание! Для замены вентилятора, вам понадобиться: Гаечный ключ или если есть, то воротком с накидными головками можно воспользоваться, а так же отвёртка понадобиться и на всякий случай страховочным крючком или помощником запаситесь, просто когда все гайки крепящие кожух вентилятора будут откручены, он может упасть в нижнюю часть автомобиля и тем самым деформироваться!

Где находиться вентилятор радиатора? Чтобы его увидеть, нужно будет потянуть за рычажок благодаря которому капот у автомобиля откроется, после этого переберитесь в подкапотное пространство и вы его сразу же увидите (На фото корпус воздухофильтра снят, у вас же он будет установлен), для наглядности чуть ниже на фото сам вентилятор радиатора указан красной стрелкой (Мы его крыльчаткой будем называть, так более правильно), он состоит как вы можете видеть из электродвигателя (Он указан зелёной стрелкой и благодаря нему вентилятор и крутиться) и из кожуха на котором всё установлено (данный кожух указан синей стрелкой).

Когда нужно менять вентилятор радиатора? Со временем электродвигатель у вентилятора выходит из строя, а при его выходе из строя он вообще перестаёт крутить вентилятор, вы это сразу поймёте по тому что автомобиль будет сильно греться, да и визуально можете поглядеть на вентилятор и если он не крутиться то уже можно считать что вышел электродвигатель из строя, в этом случае можно грешить либо на сам электродвигатель, либо же на проводку или же на датчик который включает электродвигатель (О том как проверить работает датчик или же нет и о том как его заменить, читайте в статье: «Замена датчика включения вентилятора на ВАЗ»), кроме этого вентилятор бывают снимают для замены на нём крыльчатки, вот к примеру двигатель у вас сильно греется при жаре, замените в таком случае четырёх лопастную (Это стандартная крыльчатка) крыльчатку, на шести или если найдёте по крепления то на восьми лопастную и двигатель уже меньше будет нагреваться, но только перебарщивать тоже не рекомендуем вам, вить если ездить постоянно на холодном двигателе (Просто при установке восьми лопастной крыльчатки, двигатель может вообще не прогреваться до рабочей температуры) то мощность у него упадёт, расход будет по больше и износ будет увеличенный, поэтому подбирайте крыльчатку таким образом, чтобы и двигатель не перегревался и быстро нагревался до рабочей своей температуры.
