Проверка деталей коробки передач на износ на ваз 2101-ваз 2107

Снятие и ремонт распредвала Нива 2121 своими руками – пошаговая инструкция

Для того, чтобы снять и заменить распредвал на Нива 2121 необходимо выполнить следующий порядок действий:

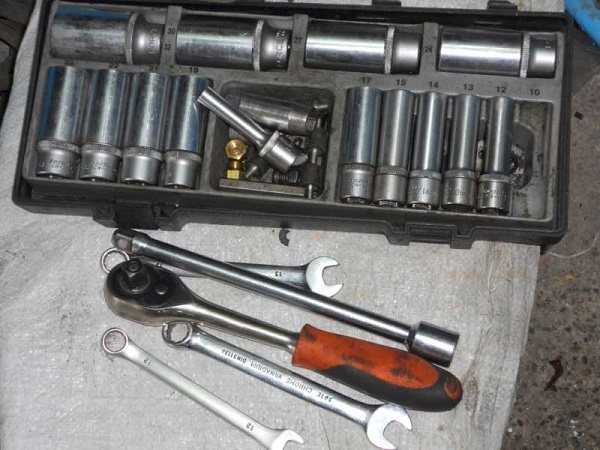

1. Подготовить необходимый инструмент Подготовка к замене состоящий из: гаечных ключей; динамометрического ключа; зубила; торцевых головок на 10, 13 и 17.
2. На первом этапе работ по снятию вала выполняются следующие действия: Снятие отрицательной клеммы с автомобильного аккумулятора Нива 21213 (2121 и любой другой отечественной модификации этого авто); Демонтаж крышки головки блока цилиндров; Установка распредвала в положение, при котором метка на его звёздочке совпадает с соответствующим выступом на корпусе подшипников. А метка на шкиве – с выступающей частью привода вала. Отгибание зубилом лепестков у стопорной шайбы крепящего звёздочку болта.
3. Далее Откручивания болта звёздочки снимаемой детали (ключ «на 17») и его извлечения из отверстия;
4. Демонтажа натяжного устройства цепи привода ГРМ;
5. Снятия звёздочки распредвала (рекомендуется привязать к ней цепь – это обеспечит отсутствие перескакивания;
6. Равномерного откручивания (с помощью ключа «на 13») всех гаек, закрепляющих корпус подшипников вала, и его снятия со шпилек ГБЦ вместе с распредвалом.
7. Откручивания, с использованием торцевого ключа «на 10», креплений упорного фланца к корпусу подшипников;
8. Извлечения фланца, а затем и распредвала.
9. При необходимости замены рычагов клапанов эти детали тоже снимаются сразу же после демонтажа вала. Для это следует:
10. Отвести лапки прижимной пружины в сторону;
11. Снять рычаг;
12. Извлечь пружину.
13. На этом же этапе выполняется и диагностика состояния. При наличии заметных повреждений(кулачки изношены на 0,5 мм и более, на поверхности видны царапины, борозды и забоины), говорящих о невозможности ремонта, переходят к процессу установки новой детали. Распредвал, который можно отремонтировать, приводят в работоспособное состояние. Если на вопрос о необходимости замены распредвала любой модели Нива (включая 2131 и более современные версии), получен положительный ответ, следует приобрести новую деталь. Как правило, их продают в комплекте с корпусами. Стоит отметить, что установка нового вала требует замены и его рокеров и гидрокомпенсаторов, что увеличивает стоимость ремонта примерно в полтора раза.
14. Перед установкой вала внутрь коробки подшипников выполняют смазку моторным маслом рабочих поверхностей шеек и кулачков. Теперь следует так установить распредвал, чтобы его штифт располагался точно напротив определенного ориентира – верхнего отверстия упорного фланца. Деталь фиксируют и затягивают крепёж, придерживаясь определённых правил: гайки обязательно заворачивать, стараясь соблюдать усилие в 19 Нм;

    • закручивание проводится в определённой последовательности, которую можно увидеть на схеме:

15. Теперь отвязывают проволоку, крепившую цепь ГРМ к звёздочке (оставив метки для удобства монтажа), и устанавливают обе эти детали на валу. Открутив крепёжный болт, загибают лепестки стопорной шайбы. А в качестве заключительного этапа проводят:
16. установку натяжителя для цепи ГРМ (с соблюдением сделанных меток);
17. возвращение на место ранее снятых деталей с соблюдением обратной последовательности;
18. регулировку тепловых зазоров старых или только что установленных клапанов.
19. Результатом замены становится установленный на вашей Ниве 21214, 2121 или 2131 новый распредвал, способный прослужить ещё не меньше 100 тыс. км – без появления стуков и большинства других проблем с двигателем. При этом экономятся средства, которые могли бы уйти на оплату услуг по ремонту, и тратится сравнительно немного времени.

Принцип функционирования контактной группы

КГ или контактная группа функционирует по особому. Она постоянно находится под напряжением, что в большинстве случаев и объясняет подгорание. Чтобы минимизировать обгорание, а следовательно и добавочный ток, производится соединение конденсатора. Последний располагается внизу трамблера классической компоновки.

Подгорание из-за мощной искры

В процессе размыкания КГ, в зазоре появляется искра, порой чересчур мощная. От этой искры заряжается конденсатор. Однако мощная искра появляется только в момент размыкания КГ, но искра минимизируется, ее сила сводится на нет по мере полного размыкания или увеличивания зазора. И в это самое время начинается процесс разрядки конденсатора, накопителя или теплообменника (как его еще называют). Напрямую в это время идет напряжение в катушку, а вернее – в основную ее обмотку.

Если постараться углубить свои познания, то можно обратить внимание также на то, что в процессе создается импульс тока, позволяющий исчезнуть магнитному потоку. Но самое главное не это, а то, что с помощью импульса удается добиться получения тока с более высоким вольтажом на дополнительной обмотке

Конденсатор трамблера

Емкость конденсатора может различаться. Это зависит от конкретной марки или модели авто. Например, в отечественных вазовских моделях емкость детали составляет 0,2-0,25мкф.

Когда значение повышается или уменьшается, это обязательно приводит к спаду тока на дополнительной обмотке.

Классическим недостатком контактных систем зажигания является то, что через КГ проходит высоковольтажный ток. Априори элемент изнашивается в несколько раз быстрее, чем ожидалось. Надежность системы за счет этого снижается.

Дабы хоть как-то устранить недостатки контактного трамблера, инженеры предусмотрели автоматическую настройку этой системы. Например, на всех вазовских классических системах происходит автоматическое увеличение энергии искры, что «очищает» как бы систему. Однако такое происходит только при средних оборотах ДВС.

Контактный и бесконтактный трамблеры

Статья в тему: Определяем реальный расход топлива Toyota Highlander по отзывам автовладельцев

Увеличение напряжения априори делает всю систему менее чувствительной и к качеству горючего, и к состоянию электродов СЗ.

Хотя и любительское, но гениальное замечание: доработать контактную систему можно, но будет лучше вообще от нее отказаться, перейдя на электронную. Можно, конечно же, добиться пропускания тока с минимальным значением через КГ, который бы не производил переключение в основной цепи, а управлял им. Но это сложно и доступно лишь профи.

Шкив коленвала

Генератор и водяной насос на ВАЗ 2106 приводятся в движение посредством ремня от шкива коленвала

При проведении ремонтных работ с двигателем, внимание стоит обратить также на состояние шкива: нет ли видимых повреждений (трещины, задиры, вмятины). При обнаружении дефектов, деталь следует заменить

В процессе монтажа, шкив на коленчатый вал должен садиться ровно, без перекосов. Несмотря на то что шкив на валу сидит довольно плотно, для защиты от проворачивания используется шпонка, которая также может быть повреждена. Деталь с дефектами подлежит замене.

Метки коленвала

Чтобы двигатель работал безукоризненно, после установки коленвала необходима правильная настройка зажигания. На шкиве коленчатого вала есть специальный отлив, а на блоке цилиндров три метки (две короткие и одна длинная), соответствующие углу опережения зажигания. Первые две обозначают угол в 5˚ и 10˚, а длинная — 0˚ (ВМТ).

Метку на шкиве коленвала располагают напротив длиной риски на блоке цилиндров. На звёздочке распредвала также есть метка, которую необходимо совместить с отливом на корпусе подшипников. Для вращения коленчатого вала используют специальный ключ соответствующей размерности. По обозначенным меткам поршень первого цилиндра находится в верхней мёртвой точке, при этом бегунок на распределителе зажигания нужно установить напротив контакта первого цилиндра.

Как отрегулировать цепь на ВАЗ 2101-ВАЗ 2107?

1) Для начала ослабьте гайку натяжителя цепи.

Примечание! При отворачивание гайки, башмак натяжителя должен немножко перемещаться!

2) Если же башмак натяжителя цепи не перемещается, то освободите плунжер натяжителя, для этого: 1. Легонько ударьте молотком по гайке натяжителя.

3) Затем проверните болт коленчатого вала по часовой стрелки, до того пока он не начнет тяжело проворачиваться. (Обычно 1-го или же 1.5-ра оборота достаточно)

Примечание! О том как нужно проворачивать болт коленчатого вала, см. в статье, «Установка поршня четвертого цилиндра в положение ВМТ» (Метки выставлять не обязательно!)

Установка: 1) До упора закрутите гайку натяжителя цепи.

Важно! 1) Если вы не уверены на 100% в то что цепь «ГРМ» на вашем автомобиле нуждается в регулировки, то в таком случае проверьте натяжение цепи! (О том как проверить натяжение цепи на автомобиле, см. в статье «Проверка натяжения цепи на ВАЗ 2101-ВАЗ 2107»). Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Для новичков! Вопрос: Как выглядит башмак натяжителя цепи? Ответ:

Дополнительный видео-ролик: Просмотрев видео-ролик который находится чуть ниже, вы поймёте для себя принцип регулировки цепи «ГРМ» который наглядно воспринимается очень просто. А время которое у вас уйдёт на регулировку, не составит выше «10 мин». Приятного вам просмотра:

Шатуны

Нижнюю головку шатуна обрабатывают в сборе с крышкой, поэтому при разборке, контроле и сборке следует сохранять комплектность шатуна и крышки шатуна. Крышки шатунов центрируют по шлифованным поверхностям шатунных болтов. Ремонт верхней головки шатуна обычно заключается в выпрессовывании, запрессовывании и растачивании втулки. Усилие запрессовки втулки должно быть не менее 7 000 Н, При ремонте верхней головки шатуна размеры под втулку и палец должны соответствовать размерам, рекомендованным заводом-изготовителем. Для подбора пары поршневой палец — шатун размеры верхней головки шатуна (диаметр от-верстия под втулку) подразделяют на размерные группы, которые отличаются друг от друга на 0,0025 мм.

Процесс установки коленчатого вала

Перед установкой коленвала на ВАЗ 2106 нужно вымыть, почистить и высушить блок цилиндров. И только после этого начитать процесс.

Инструменты

Для выполнения установки понадобятся следующие инструменты:

• набор ключей;
• набор отверток;
• микрометр;
• расходные материалы (вкладыши, сальники, полукольца);
• динамометрический ключ.

Если на поверхности вкладышей обнаружены дефекты в виде царапин, задиров, следов износа, их необходимо заменить. Вкладыши нельзя подгонять. При дальнейшем использовании снятых вкладышей нужно проверить зазор между ними и коренными, а также шатунными шейками коленвала. Для коренных допустимый размер — 0,15 мм, для шатунных — 0,10 мм. Если размеры превышают допустимые, вкладыши меняют на большей толщины после расточки шеек. Если правильно отшлифованы шейки и подобраны соответствующие вкладыши, то коленчатый вал должен свободно вращаться.

Сальники, обеспечивающие герметичность коленвала, меняются независимо от того, сколько они простояли. Полукольца, также как и вкладыши, нельзя подгонять. Если обнаружены задиры и царапины, полукольца меняют. Их также меняют в случае, если осевой зазор коленвала больше максимально допустимого, который составляет 0,35 мм. Подбор новых колец осуществляется согласно номинальной толщины или с толщиной, увеличенной на 0,127, чтобы осевой зазор находился в пределах 0,06-0,26 мм.

Сборка коленвала

Следуюшей по очереди раздела работ с двигателем идёт страница с материалом, описывающим сборку коленвала

Думаю не надо лишний раз заострять внимание на серьёзности этой работы. Сборка коленвала происходит по описанной ниже последовательности. Верхние вкладыши коренных подшипников устанавливайте так чтобы совместить с выемкой в постели блока цилиндров установочный усик вкладыша

Вкладыши, не имеющие канавки, большей ширины, устанавливайте в постель и крышку среднего подшипника

Верхние вкладыши коренных подшипников устанавливайте так чтобы совместить с выемкой в постели блока цилиндров установочный усик вкладыша. Вкладыши, не имеющие канавки, большей ширины, устанавливайте в постель и крышку среднего подшипника.

Сразу после установки вкладышей на свои места, их следует смазывать чистым моторным маслом. В блок цилиндров установите коленвал, нижние вкладыши, не имеющие канавок, установите в крышки коренных подшипников. Коренные шейки коленвала смажьте чистым моторным маслом.

Крышки коренных подшипников, кроме задней крышки, установите на свои места в соответствии с метками, так как они были установлены до разборки.

Смажьте чистым моторным маслом, упорные полукольца. На задней опоре коленвала установите передние сталеалюминевые и задние металлокерамические упорные полукольца.

На изображении стрелками показаны выемки на упорных полукольцах. Устанавливать упорные полукольца следует выемками

к опорным поверхностям коленвала.

На заднем коренном подшипнике установите крышку, и, используя динамометрический ключ, моментом соответствующим данному узлу затяните болты крышки.

Используя плоский щуп, измерьте осевой зазор коленвала, для этого монтажной лопаткой переместите коленвал до упора. Осевой зазор должен составлять от 0,06 до 0,26 мм, максимально допускается зазор- 0,35мм. Если зазор превышает показатели, приведенные выше упорные полукольца необходимо заменить новыми, увеличенными на 0,127мм.

На некоторое кол-во оборотов проверните коленвал, если вал вращается без застреваний, плавно, вал собран правильно. Совместив установочный усик вкладыша с выемкой на шатуне, вставьте вкладыши и шатуны, болты шатунов.

Нормальная работа двигателя возможна только в том случае, если его коленчатый вал не имеет значительного осевого смещения — люфта. Стабильное положение вала обеспечивают специальные детали — упорные полукольца. О полукольцах коленвала, их типах, конструкции, выборе и замене — читайте в этой статье.

Особенности ВАЗ-2107

Теперь о том, какой порядок регулировки клапанов на ВАЗ-2107 (карбюратор). Что касается работ, то они идентичны описанному – разбираем, проверяем, при надобности регулируем и снова собираем.

Но здесь возможно применение несколько упрощенной схемы регулировки клапанов ВАЗ-2107.

Сводится она к тому, что после установки ВМТ 4-го цилиндра выполняется проверка и регулировка не двух клапанов, а четырех – 8-го, 7-го, 4-го и 6-го. То есть, регулируется оба клапана 4-го цилиндра, а также выпускной клапан 2-го, и впускной – 3-го цилиндров.

Затем проворачиваем коленчатый вал на 360 град. (180 град. проворота бегунка трамблера) и осуществляем проверку и регулировку остальных 4 клапанов – 3-го, 5-го, 2-го и 1-го.

Что касается инжекторной версии, то разница во всем сводится только к небольшому отличию в метках на коленчатом валу.

Вот таким образом можно самостоятельно выставить тепловой зазор на автомобилях ВАЗ классических моделей.

Эксплуатация и ремонт ваз 2101 регулируем карбюратор

карбюраторустройство карбюратора ВАЗ 2109

Карбюраторами укомплектованы в главном старенькые модели авто. Эти узлы обычно не требуют от автолюбителя какого-то специального техобслуживания либо неизменного внимания, но чтоб горючая смесь подавалась в подходящей пропорции, следует верно настроить карбюратора. Это оказывает влияние и на срок службы самого мотора и на аппетит агрегата.

Какие могут быть проблемы в работе карбюратора

Сбои в работе на холостом ходу

Нестабильная и неправильная работа мотора на холостых оборотах может означать делему не в работе карбюратора, а в соединительном проводке, соединяющем его с акселераторной педалью. Чтоб найти точнее, необходимо сняв этот провод, включить движок и пошевелить дроссель. В случае падения оборотов до нормы, делаем вывод, что неудача в неисправном проводе, в неприятном случае — поломка в самом узле мотора.

Возникновение грязищи и пыли на свечках зажигания

Возникновение нагара и аромата на свечках может свидетельствовать только об одном – об лишнем поступлении горючего. Ваз 2105, ваз 2106, ваз и схождения на ваз 2101 её вертикально как показано на. Как выставить грм ваз 2109 правильно и обрыв. Произойти это может, в свою очередь, в 2-ух случаях: или клапан прогорел, или уровень горючего не выставлен необходимым образом (а может и то и это). Топливный уровень может быть нарушен из-за проблем с поплавковой камерой, очень огромным давлением горючего, либо плохо отрегулированным самим поплавком.

Те же предпосылки (давление, трудности с камерой и поплавком) могут привести и к протечке бензина. Давление проверяем (норма – 4-7пси), если причина не в этом, вероятнее всего придется поменять поплавковую камеру.

Приступаем к регулировке карбюратора

Итак, главное в хоть какой работе это верная подготовка. В этом случае она состоит в том, чтоб проверить в полной ли исправности находятся свечки, трамблер и провода. Регулировать карбюратор автомобиля ваз 2101, как и хоть какого другого, необходимо на прогретом движке. Также если узел загрязнен либо появились признаки коррозии, его необходимо кропотливо привести в порядок. Заменяем манжеты карбюратора (продаются в составе соответственного модели карбюратора ремкомплекте) и по мере надобности жиклеры.

Дальше от дроссельной заслонки необходимо отсоединить трос педали акселератора, трубку вентиляции картера отключить, убедиться, что нет разряжения в трубке регулятора опережения. Сейчас находим так именуемые винты свойства, которые помогают подрегулировать состав горючего, и завинчиваем их попеременно по часовой стрелке. Когда агрегат начнет работать более агрессивно и его «затрясет» прекращаем процесс, потому что предстоящее действие завершится остановкой мотора. Напротив откручиваем винт на 1 оборот вспять и добиваемся плавной и устойчивой работе агрегата. Эту операцию нужно сделать поочередно со всеми высококачественными винтами до того времени, пока не добьемся хорошей работы мотора.

Может быть, водитель-новичок и не сумеет обойтись только этими советами, и сходу выполнить все нужные деяния без сторонней помощи. Но все приходит с практикой. А вот бывалые обладатели ВАЗ 2101 полностью сумеют отрегулировать карбюратор собственного авто без помощи других.

Диагностика цепи ГРМ ваз 2107i

Со временем цепь ГРМ растягивается в результате чего появляются поперечные колебания на нисходящем участке цепи. Эти колебания могут оборвать успокоитель, а в крайне запущенных случаях привести к перескакиванию цепи на звездочке и как следствие повреждению двигателя. При растянутой цепи появляется характерный металлический звук в передней части двигателя, увеличьте немного обороты и, если звук стал слабее или пропал вовсе это явный признак износа цепи ГРМ. В случае если у вас установлен полуавтоматический натяжитель попробуйте натянуть цепь. Процедура описана выше. Если это не помогло придется поменять все элементы механизма газораспределения.

Снятие

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к TO и ремонту»).

3. Снимаем с блока цилиндров держатель с сальником (см. «Задний сальник коленчатого вала — замена»).

4. Снимаем крышку привода распределительного вала с уплотнительной прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода газораспределительного механизма — замена»).

5. Помечаем взаимное положение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцовым ключом на 14 мм

отворачиваем две гайки крепления крышки шатуна.

7. Снимаем крышку шатуна вместе с вкладышем.

8. Отсоединяем от коленчатого вала остальные шатуны и сдвигаем их вверх.

Вынимаем вкладыши из шатунов и их крышек.

9. Торцовым ключом на 17 мм

ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвернув два болта, снимаем крышку заднего коренного подшипника. В проточках задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А

— сталеалюминиевое, а заднееБ — металлокерамическое. Кольца можно вынуть, нажав на их торцы тонкой отверткой.

11. Отворачиваем болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем поочередно крышки и вынимаем коленчатый вал из картера. Все вкладыши крышек (кроме третьей), установленные в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников выполнены метки, соответствующие их порядковому номеру (отсчет от носка коленчатого вала), обращенные к левой стороне блока цилиндров. На пятой крышке выполнены две метки, разнесенные по краям.

Как отрегулировать карбюратор на ваз 2101

Что потребуется для регулировки

Сначала нужно подготовить соответствующий ремкомплект карбюратора ваз 2101. Также потребуются новые манжеты, жиклеры карбюратора и прочие запчасти. Чтобы отрегулировать карбюратор, потребуется ремкомплект, который включает в себя следующие инструменты:

• Гаечные ключи.
• Ветошь.
• Отвертки (крестовая, плоская).
• Защитные перчатки.
• Растворитель.
• Зубочистки.
• Баллончик со сжатым воздухом или насос.

После соответствующей подготовки ремкомплекта можно приступать к настройке карбюратора ВАЗ-2101. Для этого не потребуется применять большие усилия. Все действия должны быть аккуратными и точными.

Также нужно осмотреть узлы, от которых может зависеть работа мотора. Нужно осмотреть свечи зажигания. По их внешнему виду можно сказать, в каких пропорциях смешивается топливо с воздухом.

Карбюратор нужно очистить. Для этого демонтируют его верхнюю крышку. Снимается поплавок, вакуумный клапан. Внутреннее пространство камер нужно прочистить. Здесь скапливаются сажа и грязь. Очистку проводят при помощи баллончика с воздухом или при помощи насоса.

Еще одним обязательным действием является проверка зазора между электродами распределителя, а также катушки и проводов высоковольтного напряжения. Настройку проводят только после прогрева мотора до 90ºС. Машины ставят на ручник.

Корректировка заслонки дросселя

Регулировка карбюратора ВАЗ-2101 начинается с настройки дроссельной заслонки. Это несложная процедура. Выполнить ее можно в три этапа. Вручную нужно повернуть против часовой стрелки рычаг управления заслонки. Она полностью открывается.

Проводится замер расстояния до первичной камеры. Устройство карбюратора предполагает, что этот показатель составляет 12,5-13,5 мм. Если же результат отличается, нужно подогнуть усики тяги. Регулировка заслонки предполагает определение величины открытия заслонки дросселя. Оно должно составлять 14,5-15,5 мм. В противном случае потребуется подкрутить шток привода пневматики.

Коррекция стартерной батареи

На втором этапе потребуется откорректировать работу пускового устройства. Вручную поворачивается рычаг заслонки дросселя на вторичной камере против часовой стрелки. Она закроется. Кончик рычага тяги должен плотно прилегать к оси заслонки дросселя первичной камеры.

На самом конце должен находиться шток стартерного прибора. В противном случае потребуется откорректировать его положение. Для этого подгибается тяга. Это приспособление в карбюраторных моторах хрупкое. Если сильно приложить к нему силу, тяга отломается.

Проверка ускорителя насоса и его ремонт

Начинать проверку нужно с тестирования работоспособности системы. Нужно собрать в мензурку топливо, которое выработается за 10 циклов работы рычага заслонки дросселя. Должно собраться от 5,2 до 8,7 см³ горючего. Если это не так, нужно прочистить жиклеры карбюратора ваз 2101. Для этого выполняют прокачку насоса. Это поможет прочистить забившиеся форсунки. Эту процедуру выполняют около 10 раз. Затем производится замер горючего еще раз.

Если процедура продувки не дала нужного результата, ускоритель потребуется полностью менять.

Если же на больших оборотах наблюдаются сбои в работе мотора, нужно проверить диафрагму насоса. Она могла износиться. Часто стирается шток бензонасос.

Регулировка холостого хода

Регулировка топливной системы предполагает на завершающем этапе проведение настройки оборотов на холостом ходу. Потребуется прогреть двигатель в течение 15 мин. Затем мотор нужно заглушить. Винты количества и качества закручиваются до упора. Первый из них нужно отпустить на 3 оборота. Винт качества откручивают на 5 оборотов.

Мотор запускается. Винтом количества устанавливают частоту оборотов, которое составляет около 800 в минуту. Затем медленно закручивается винт качества. Так можно уменьшить обогащение топливной смеси. Эту процедуру проводят до тех пор, пока обороты не станут падать. После этого винт качества нужно выкрутить еще на пол оборота и зафиксировать его в таком положении.

Зная, как проводится процедура корректировки карбюратора, можно самостоятельно выполнить работу хорошо. Мотор будет работать стабильно, а ВАЗ 2101 будет эксплуатироваться в нормальном режиме.

Источник

Важные моменты замены троса

Откручивание крепление

1. Как показывает практика, процедура замены троса на «десятке» начинается с моторного отсека. От вас требуется удерживать вилку и одновременно с этим натягивать трос, снимающийся с вилки.
2. Затем снимается крепеж троса с кронштейна, который находится на коробке переключения передач. Выполнив эту процедуру, переходим в салон и демонтируем поврежденный элемент, то есть тросик.
3. На результат ремонта влияет не только качество нового троса, но и правильность проведения всей процедуры замены.
4. Если вы имеете дело с «десяткой» из опытно промышленной партии, тогда кронштейн будет представлен как болт с головкой под крестовую отвертку. Чтобы подобный крепежный элемент демонтировать, обычной отверткой обойтись не удастся. Потребуется специальный укороченный инструмент.
5. При обрыве троса во время движения, открутить кронштейн можно подручным инструментом, но через предохранительный блок.
6. Настоятельно рекомендуется заменить нестандартный болт на обычный, для откручивания которого подойдет простой гаечный ключ.
7. Обязательно держите в автомобиле набор инструментов, поскольку крайне редко трос рвется в подходящий момент. Вряд ли вообще существует подходящий момент для любого вида поломки машины.

Признаки неисправности

Если ремонтировать коленвал своими руками, то можно значительно сэкономить на автосервисе. Поэтому стоит разобраться с его диагностикой, ремонтом и установкой. Если вовремя не выполнять ремонт, то может заклинить двигатель, а это чревато более серьезным ремонтом. Ниже приведены признаки, которые служат для определения неисправностей:

• при работающем моторе не гаснет лампочка контроля уровня масла, что говорит о снижении давления масла в системе;
• на средних и высоких оборотах слышится металлический стук в двигателе, который увеличивается с возрастанием количества оборотов;
• заклинивает двигатель.

Причиной первых двух неисправностей является выработка коренных и шатунных шеек. В этом случае увеличивается расстояние между шейкой и вкладышем, что приводит к понижению давления масла. Если расстояние слишком большое, возможно биение вала, что является причиной металлических звуков в двигателе. Если заклинивает мотор, то коленвал лучше заменить. Для диагностики исправности коленчатого вала его следует демонтировать и почистить.Лучше снимать деталь вместе с двигателем.

После снятия нужно выполнить визуальный осмотр шеек и щек, по которому принимают решение о необходимости шлифовки или замены. Для осмотра не нужны специальные приборы, можно понять на ощупь. Если обнаружены царапины и задиры на шейках, то деталь отдают на расточку. Расточку можно выполнять 4 раза. Каждая расточка увеличивает размеры вкладышей на 0,25 мм. После демонтажа коленвала нужно оценить размеры вкладышей, позволят ли они делать расточку. Если шлифовка ни разу не выполнялась, то вкладыши имеют значок без каких-либо цифр.

Если обнаружены трещины, то коленвал нужно заменить. Можно отдать на наварку, но обычно восстановленные детали выхаживают не более 50 тысяч километров. После расточки нужно отполировать шейки. Затем шейки и коленчатый вал нужно промыть бензином. Также следует тщательно почистить масляные каналы, чтобы загрязнения не попали в подшипники. После промывки бензином нужно продуть масляные каналы с помощью сжатого воздуха.

Функция разрезной шестерни

Принцип работы, инструкция по замене распредвала ваз-2106 Обычная шестерня, установленная на распределительном валу, предназначена для передачи крутящего момента с коленчатого на распределительный вал механизма газораспределения. Деталь представляет собой цельный элемент без каких-либо подвижных деталей. Разрезная шестерня состоит из двух компонентов – они могут перемещаться друг относительно друга. Такая конструкция позволяет менять углы распредвала, не влияя при этом на силу натяжения ремня ГРМ или приводной цепи.

К примеру, эта деталь на двигателях ВАЗ может поворачивать вал на 5° в одну или в другую сторону. Здесь необходимо понимать, что изменить таким образом можно характеристики работы двигателя лишь в конкретных режимах – в верхних либо в нижних диапазонах.

Очень часто для увеличения мощности и других характеристик двигателя меняют распредвал и его шестеренку. Если произвести их замену, можно по-разному настраивать фазы газораспределения. Также появится возможность менять углы запаздывания клапанов. Если на двигатель вместо заводской устанавливается разрезная шестерня без замены распредвала, тогда можно изменить только углы перекрытия.
