Ваз 21043 руководство по эксплуатации и ремонту

Ремонт КПП

При обнаружении одной из неисправностей коробку следует отремонтировать, чтобы предотвратить ее полный выход из строя.

Перед ремонтом надо подготовить место, инструмент, промывочную жидкость, лучше керосин, ветошь, коробочки для мелких деталей.

Снятие КПП лучше проводить на эстакаде или яме.

Подготовка инструментов

При снятии и ремонте коробки передач потребуется следующий инструмент:

  • молоток;
  • мощная отвертка;
  • две простые плоские отвертки и одна крестообразная;
  • головки на 13 мм и 17 мм с удлинителем;
  • торцовые ключи на 10 мм и 19 мм;
  • пинцет;
  • набор гаечных ключей;
  • обтирка или ветошь;
  • емкость для отработанного масла.

Демонтаж коробки с автомобиля

Прежде чем демонтировать КПП, необходимо автомобиль поставить на эстакаду, подпереть колеса, чтобы не двигался. Отсоединить минусовую клемму на аккумуляторе или выключить массу, если есть. Слить трансмиссионное масло.

Далее по порядку, в салоне:

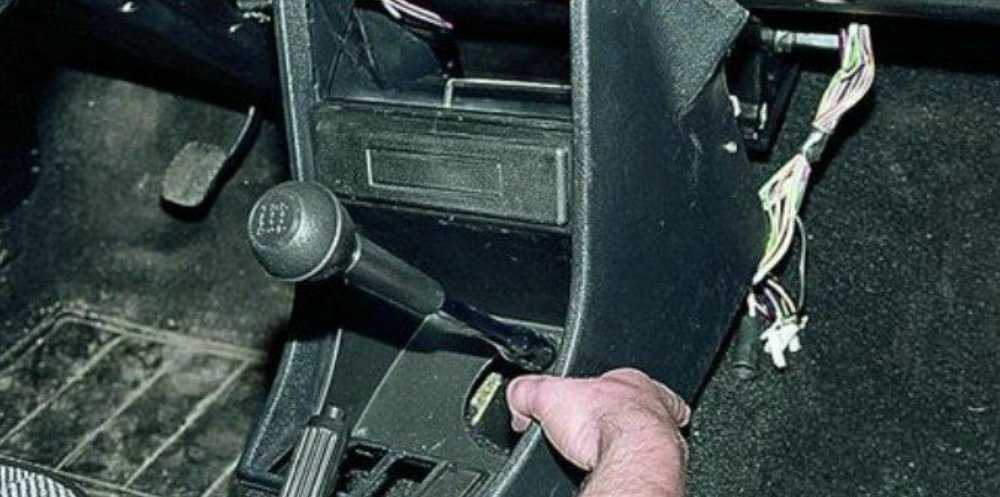

снять панель радиоприемника;

демонтировать рычаг коробки;

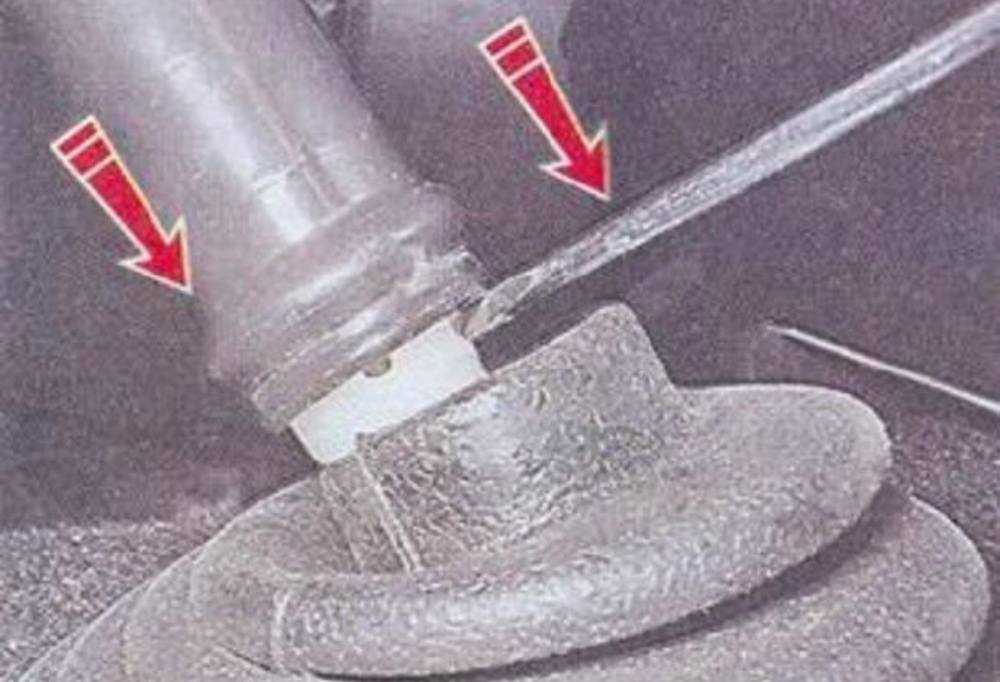

двумя отвертками разжать лепестки и снять демпфер с рычага;

снять крышку, прикрывающую отверстие в полике;

под автомобилем:

  • отсоединить электрические провода от коробки и от стартера;
  • снять стартер;
  • отсоединить карданный вал, разобрав эластичную муфту;

  • отсоединить привод спидометра;
  • отсоединить и снять трубу выхлопных газов;

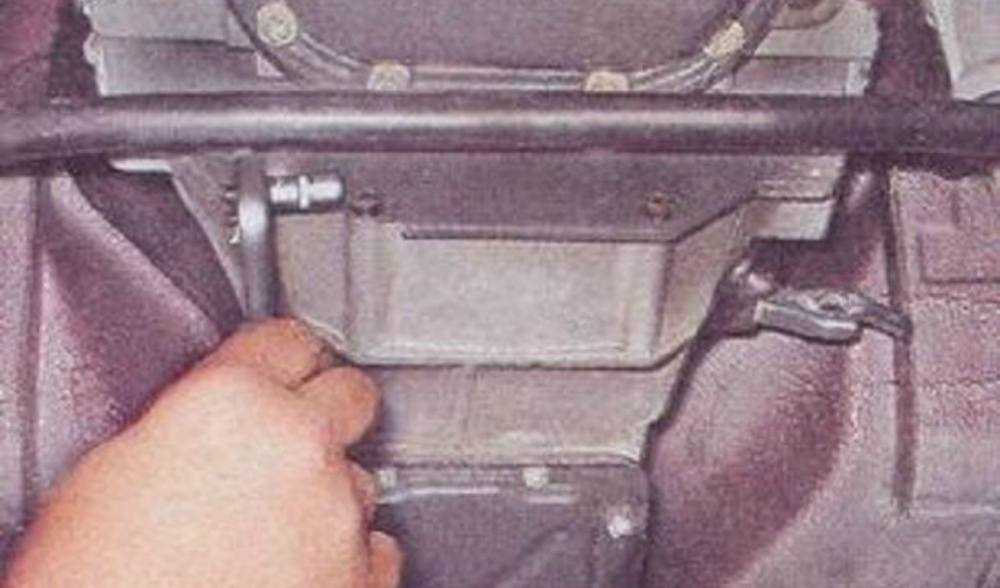

открутить крышку, закрывающую корзину сцепления;

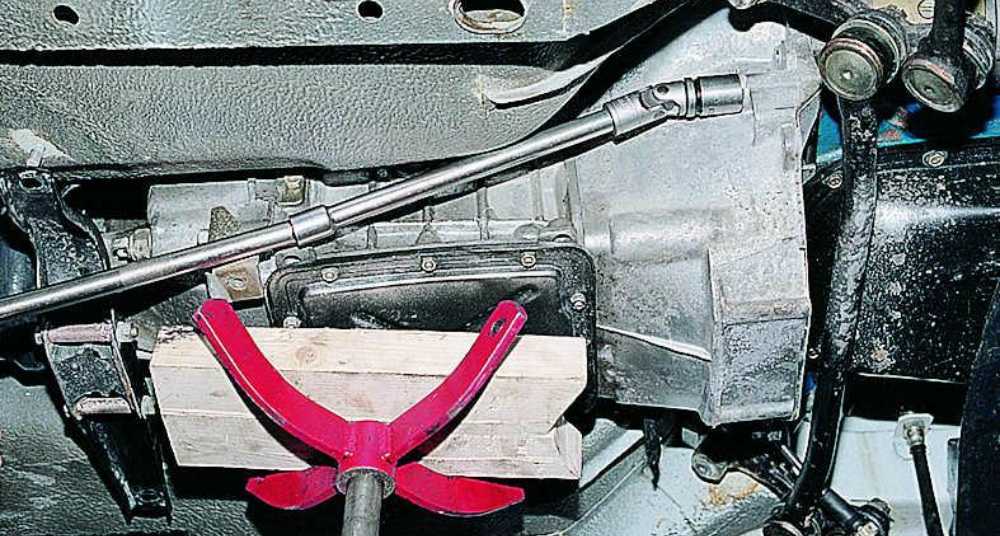

поставить опору под коробку;

  • торцовым ключом на 19 мм открутить болты, крепящие корпус КПП к блоку цилиндров двигателя;
  • вставить отвертку между картером и блоком, отжать картер от блока;

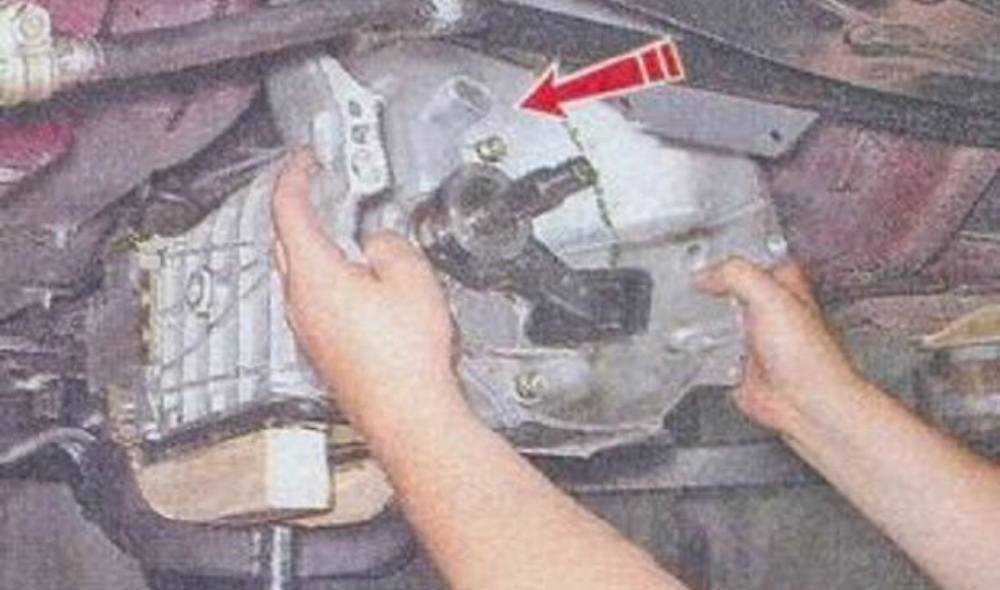

  • снять коробку.

Снятие этого агрегата лучше проводить вдвоем, так как его вес 23 кг. Вариант снятия можно посмотреть на видео:

Разборка коробки

Прежде чем разбирать коробку, ее необходимо тщательно промыть керосином или уайт-спиритом.

Разборку лучше делать на верстаке с достаточной площадью столешницы, имея рядом коробочки для складирования мелких деталей.

При работе нужно быть внимательным и запоминать, что где находится, потому что предстоит ее еще собирать.

Процесс разборки коробки показан на видео. Мастер от начала до конца показывает и рассказывает, как это сделать:

Смена подшипника

Одна из частых и серьезных неисправностей коробки — это износ подшипников. Эти детали устроены так, что не подлежат ремонту. Поэтому их меняют на новые той же марки.

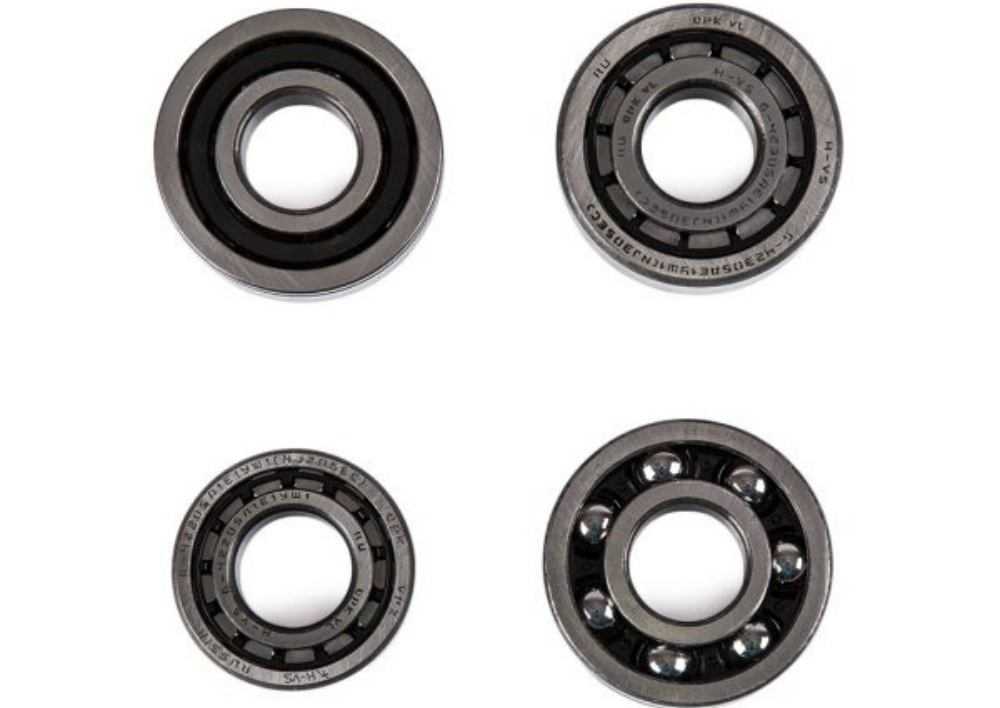

В коробке передач «Жигулей» установлены четыре вида подшипников. У каждого вала свои, разные в исполнении и размерах.

Процесс снятия подшипников подробно показан на видео в главе «разборка коробки». Подшипники первичного вала, можно поменять, не разбирая КПП.

Как поменять подшипник первичного вала, показано на этом видео, на примере коробки от «Нивы»:

Признаки и причины возникновения неисправностей коробки

Коробка передач на ВАЗ 2107 считается достаточно надежным узлом, однако при длительной эксплуатации некоторые ее элементы по тем или иным причинам могут выйти из строя. Если появились первые нарушения в работе КПП, во избежание возникновения более серьезных поломок, необходимо как можно быстрее диагностировать и устранить проблему.

Перечень основных поломок МКПП ВАЗ 2107, причины их возникновения и методы устранения разнообразны

При этом важно обращать внимание на такие признаки, а также правильно подбирать методы ремонта:

  • Передачи включаются произвольно либо не включаются вовсе (износ подвижных деталей КПП (пружина, шарниры), стирание блокирующих колечек на синхронизаторах, износ пружины синхронизатора, износ зубчиков на шестернях). Проблему устраняют путем замены неисправных деталей, либо проведением капитального ремонта коробки;
  • Передачу, при включении выбивает, двигатель подвергается большим нагрузкам (включение сцепления не до конца, заклинивание шарнира на рычаге переключения, неисправность рычага переключения, деформация вилок в КПП). Проблему устраняют так: регулировка механизмов сцепления, зачистка шарнирных соединений, замена рычага или замена целого набора вилок; Возникновение нехарактерных звуков (шум, хруст) во время движения автомобиля (шум подшипников, износ зубцов на шестернях, недостаток смазывающей жидкости, перемещение валов по своей оси). Проблема решается путем замены деформированной или изношенной детали или путем выявления течи и замены/долива рабочей жидкости;
  • Течь рабочей смазывающей жидкости (износ сальников и прокладок, ослабление креплений картера). Проблему устраняют, меняя резиновые изделия либо доливом масла до нужного уровня (для КПП ВАЗ 2107 необходимо примерно 1,6 литров масла), при необходимости подтягивают все гайки крепления картера.

Ремонт коробки ВАЗ 2107

Учитывая все конструктивно-эксплуатационные особенности КПП ВАЗ 2107, проведение ремонтных работ самостоятельно возможно только при условии большого опыта в обслуживании и ремонте такого рода агрегатов. Если в ремонте нуждается коробка на ВАЗ 2107, основные этапы ремонтных работ:

  • подготовка (наличие необходимого инструмента, ямы либо эстакады);
  • установка автомобиля на яму/эстакаду, слив масла из КПП др.);
  • демонтаж коробки;
  • разборка и дефектовка;
  • устранение неисправностей;
  • сборка и установка коробки на место.

Необходимые инструменты:

  • торцевой ключ на «10» и «19»;
  • отвертка с крестообразным лезвием;
  • пинцет и две отвертки с тонким плоским лезвием;

Общий порядок действий следующий:

Замена шестеренок и синхронизаторов

Работа по замене шестерен и синхронизаторов одна из сложных при ремонте коробки. Существует стандартный ремкомплект, содержащий все необходимые детали, помогающий справиться с поставленной задачей. Желательно подготовить специальный инструмент.

Меняются шестерни и синхронизаторы на первичном и вторичном валах практически одинаково.

Процесс происходит следующим образом:

  • вынуть вал из коробки;
  • зажать вал в тиски, обвернув чем-нибудь мягким;
  • снять с вала стопорное кольцо специальным приспособлением или отверткой:
  • спрессовать с вала подшипники;
  • убрать вал с тисков, поместить его вертикально, уперев первую шестерню на две опоры;
  • аккуратно спрессовать шестерню с вала;
  • аналогичные операции сделать с остальными шестернями и синхронизаторами.

Снятие и замена шестерни пятой передачи происходит иначе.

На видео хорошо показано и рассказано как это сделать:

Из 4-ступенчатой коробки в 5-скоростную

Напоследок рассмотрим такой вопрос, как переделка КПП с 4-х степеней на 5 ВАЗ-2105. Такая доработка вполне возможна, поскольку при создании пятиступки основой для нее выступила 4-скоростная версия. Но при этом придется заменить часть составных компонентов, взятых от 5-скоростной КПП, а именно:

  • Задняя крышка;
  • Промежуточный вал (с отверстием под крепление блока шестерен 5-й передачи);
  • Вторичный вал (в 5-ступенчатой версии он немного короче);
  • Блок шестерен 5-й скорости;
  • Ось промежуточной шестерни заднего хода;
  • Комплект штоков вместе с вилкой включения 5-й и задней передач;
  • Механизм переключения передач (кулиса);
  • Датчик включения фонаря заднего хода;
  • Кронштейн крепления силового агрегата;

Далее достаточно 4-ступенчатую коробку полностью разобрать, а собрать ее уже как 5-скоростную с использованием указанных составных частей.

Схема проводки ВАЗ-2105 (карбюратор, инжектор) с описанием

ВАЗ-2105 не выделяется слишком сложной электрической частью, однако, столкнувшись с диагностикой той или иной проблемы, может уйти достаточно много времени на ее выявление. Многие автоспециалисты рекомендуют иметь при себе распечатанную на цветном принтере электросхему ВАЗ-21053. Ее также можно приобрести уже в готовом виде, и это будет намного лучше, так как типографский вариант более качественен и лучше читабелен. Также стоит помнить, что существует два типа авто с системой подачи топлива:

  1. Инжекторная.
  2. Карбюратор.

Из чего состоит электросхема

На главной электросхеме ВАЗ четко указывается расположение всех составляющих электрической цепи:

  • генератор;
  • аккумулятор;
  • фары;
  • реле;
  • контрольные лампы;
  • панель приборов и другое.

На данной схеме указано все расположение проводов, как они проходят и что питают. Каждый провод обозначается отдельным цветом, для более удобного чтения схемы.

Течи масла

Последняя из распространенных причин – это утечка смазочного материала. Происходить это может через ненадежно закрученные пробки, поврежденная прокладка нижней крышки. Но чаще всего течь дает сальник первичного вала.

В первом случае проблему удается устранить просто потягиванием пробок или заменой прокладки. И для этого демонтировать КПП с авто не нужно. А вот в случае с течью сальника первичного вала, то коробку снимать придется, вот только разбирать ее для замены поврежденного резинотехнического элемента в целом не понадобиться.

Замена сальника КПП, если это касается первичного вала – несложная. Он располагается в картере сцепления, но с внутренней стороны, то есть придется его отсоединить от корпуса КПП. А далее уже извлекается поврежденный сальник и устанавливается новый.

Затем все собирается обратно. В случае с повреждение других сальников, производится разборка КПП и замена поврежденного элемента.

Сальники КПП и их замена

Сальники в любом механизме, где они есть, исполняют роль прокладок. В данном случае они предназначены для герметизации отверстий, откуда выходят первичный и вторичный валы. Ранее сальники отливались из резины.

В настоящее время из современных композитных материалов, более устойчивых к смене температурного режима и агрессивной среде.

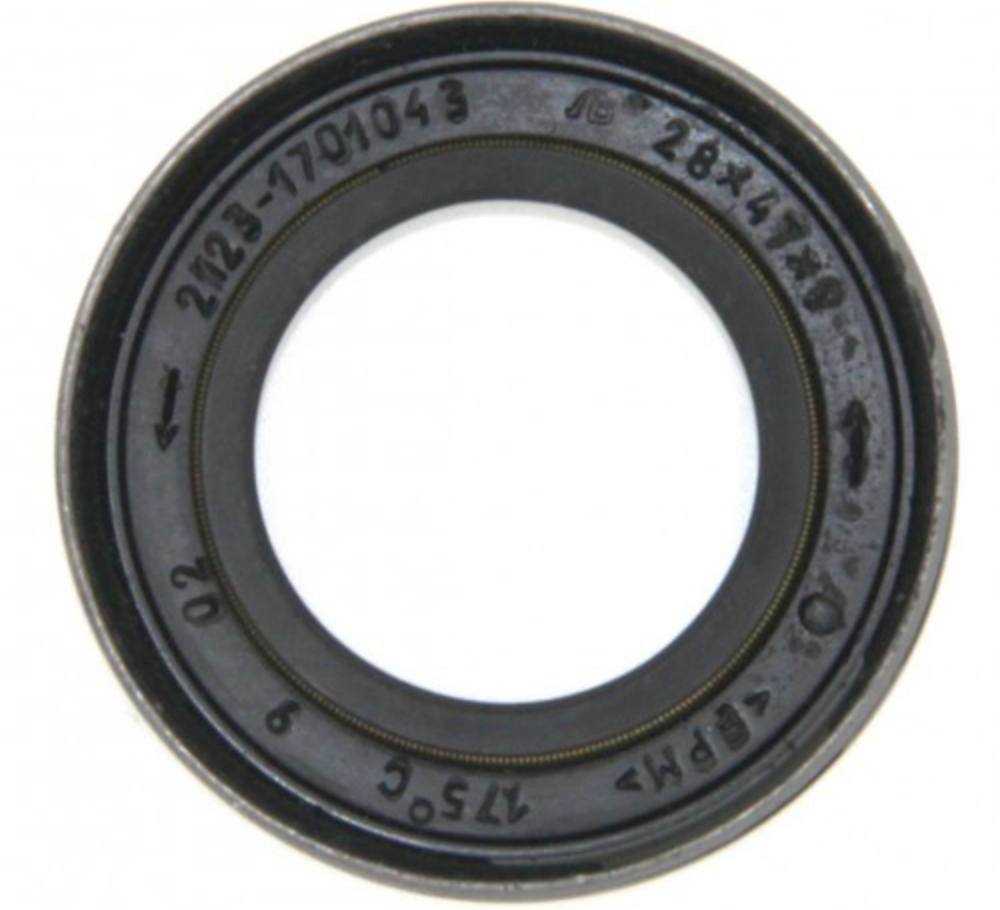

Сальник первичного вала

Сальник, который устанавливается на первичный вал, имеет размеры:

  • • внешний диаметр – 47 мм;
  • • внутренний диаметр – 28 мм;
  • • ширина – 8 мм;
  • • вес – 20 грамм.

Установлен он в отверстии выхода вала в кожухе сцепления и служит для предотвращения протекания смазывающей жидкости через вал.

Сложности в замене сальника нет, но коробку передач снять придется.

Очередность выполнения работ по смене сальника следующая:

  1. С КПП снять кожух сцепления.
  2. Снять выжимной подшипник и вилку муфты сцепления.

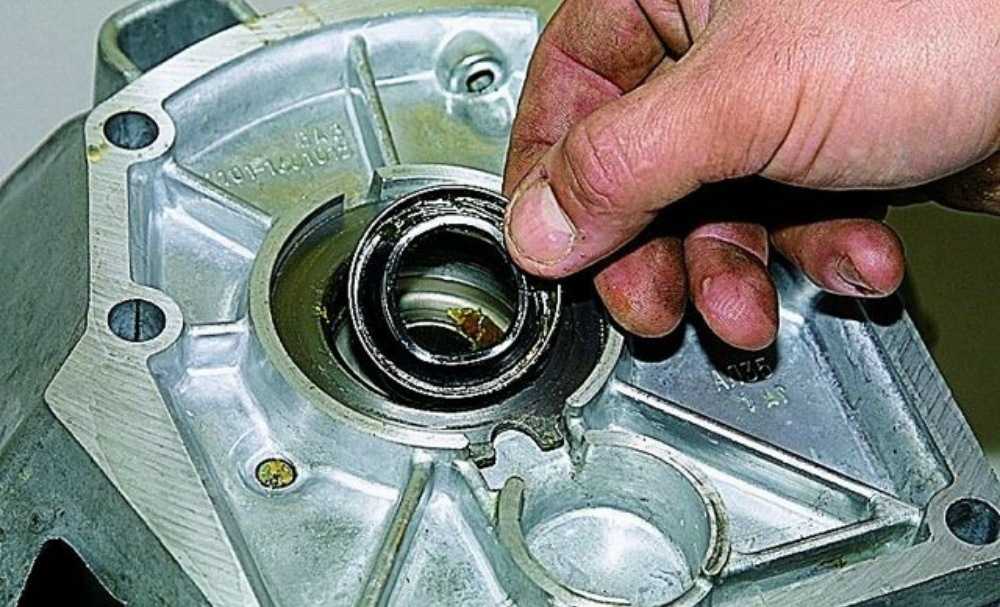

  3. Вынуть отработавший сальник, подцепив его отверткой или ножом.
  4. То место, где находился сальник, хорошо вычистить и протереть насухо.
  5. Установить новый сальник на штатное место.
  6. Поставить на место все детали, которые сняли с коробки в обратном порядке.

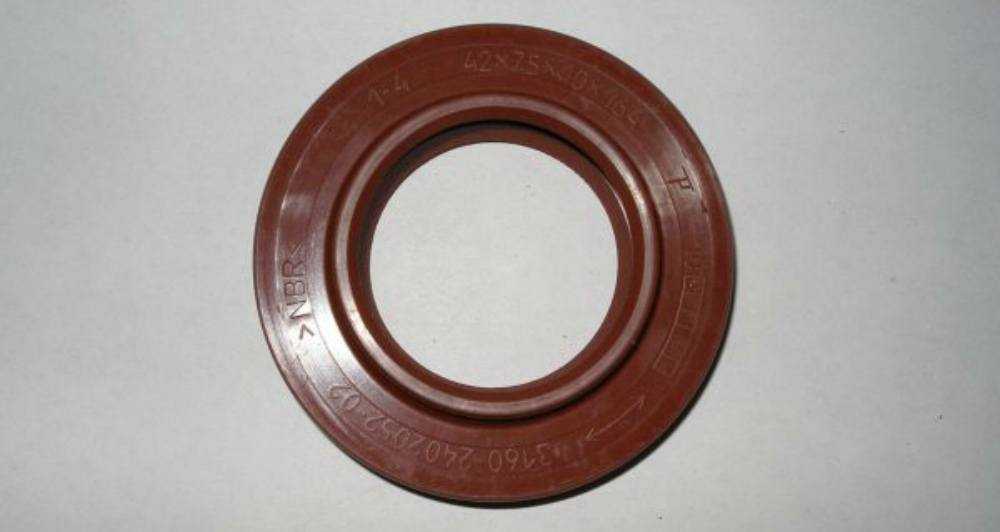

Сальник вторичного вала

Сальник, который устанавливается на вторичный вал больше и имеет размеры:

  • внешний диаметр – 56 мм;
  • внутренний диаметр – 32 мм;
  • ширина – 10 мм;
  • вес – 10 грамм.

Установлен он на выходе вторичного вала сзади коробки.

Очередность выполнения работ по смене сальника следующая.

  1. Открутить гайку крепления фланца, предварительно его зафиксировав.
  2. Снять с вала центрирующее металлическое кольцо.
  3. Снять фланец и шайбу, применяя съемник.
  4. Вытащить старый сальник, применяя инструмент.
  5. Зачистить и вымыть место посадки сальника.
  6. Установить новый сальник.

Какие узлы машины чаще всего требуют ремонта и почему

ВАЗ 2104 — автомобиль трудовой, а не парадный. Среди владельцев авто много сельских жителей, он часто эксплуатируется в условиях плохих дорог или бездорожья. Этим определяется характер типичных поломок ВАЗ 2104. Часто ломаются детали подвески.

К числу типичных неисправностей относятся поломки:

  • шаровых опор;
  • главного тормозного цилиндра;
  • амортизаторных стоек;
  • передних тормозных цилиндров;
  • задних тормозных цилиндров.

Тормоза автомобиля важны с точки зрения безопасности езды. Не имея соответствующего опыта и инфраструктуры, за ремонтом тормозов следует обратиться к профессионалам. Они выполняют эти работы каждый день и несут за них ответственность. Такие поломки ВАЗ 2104 случаются часто, и опыт у мастеров большой.

На втором месте по количеству отказов в автомобиле ВАЗ 2104 — электрооборудование. Перегорают лампочки, отходят контакты, пробивает высоковольтные провода. Время от времени приходится менять аккумулятор, покупать ремень генератора. Электротехника — это наука о контактах. За ними приходится следить.

Читать также: Чем грозит неисправный катализатор

Двигатель ВАЗ 2104 надёжен, он зарекомендовал себя при эксплуатации зимой и летом. Но он требует ухода. Топливный и воздушный фильтр ВАЗ 2104 забиваются, их надо менять с регламентной периодичностью. Не любит двигатель ВАЗ 2104 «левого» некачественного бензина. Заправляйте ВАЗ 2104 на проверенных заправках.
