12.1 Приложение: Моменты затяжки резьбовых соединений

Момент затяжки, H*м (кгс*м)

Болты крепления головки блока цилиндров

см. раздел «Двигатель»

Гайка крепления впускной трубы

Гайка крепления натяжного ролика

Гайка крепления корпуса подшипников распределительного вала

Болт крепления шкива распределительного вала

Болт крепления корпуса привода вспомогательных агрегатов

Гайка крепления выпускного патрубка рубашки охлаждения

Болт крепления крышек коренных подшипников

Болт крепления масляного картера

Болт крепления шестерни уравновешивающего вала

Гайка крепления крышки шатуна

Болт крепления маховика

Болт крепления водяного насоса

Болт крепления шкива коленчатого вала

Болт крепления подводящей трубы водяного насоса

Гайка крепления приемной трубы глушителя

Болты крепления кронштейнов передней и задних подвесок силового агрегата

Гайки болтов крепления опор подвески силового агрегата

Гайки крепления кронштейна левой подвески силового агрегата

Болт крепления маслоприемника к крышке коренного подшипника

Болт крепления маслоприемника к насосу

Болт крепления масляного насоса

Болт крепления корпуса масляного насоса

Пробка редукционного клапана масляного насоса

Штуцер масляного фильтра

Гайки крепления карбюратора

Момент затяжки, H*м (кгс*м)

Болт крепления картера сцепления к блоку цилиндров двигателя

Болт крепления крышки картера сцепления

Гайка крепления картера сцепления к картеру коробки передач

Болт крепления сцепления к маховику

Момент затяжки, H*м (кгс*м)

Болт крепления шарнира на штоке выбора передач

Болт крепления механизма выбора передач

Гайка крепления хомута тяги привода переключения передач

Гайка заднего конца первичного и вторичного валов

Выключатель света заднего хода

Болт крепления вилки включения передач к штоку

Гайка крепления реактивной тяги к силовому агрегату

Гайка крепления привода спидометра

Гайка крепления обоймы шаровой опоры

Болт крепления оси рычага выбора передач

Гайка крепления задней крышки картера

Крепление рычага выбора передач на штоке

Гайка крепления коробки передач к картеру сцепления

Пробка сливного отверстия

Опора вилки выключения сцепления

Болт крепления направляющей втулки подшипника выключения сцепления

Момент затяжки, H*м (кгс*м)

Гайка крепления верхней опоры к кузову

Гайка крепления шаровой опоры к рычагу подвески

Болт крепления шаровой опоры к поворотному кулаку

Гайка крепления рычага к подрамнику

Гайка крепления растяжки к рычагу

Гайка корпуса телескопической стойки

Гайка крепления растяжки к подрамнику

Гайка крепления стабилизатора к рычагу

Гайка крепления стабилизатора к подрамнику

Гайка крепления штока телескопической стойки к верхней опоре

Гайка крепления стойки к поворотному кулаку

Гайка крепления левого лонжерона подрамника

Болт крепления подрамника к кузову

Момент затяжки, H*м (кгс*м)

Гайка хомута крепления картера рулевого механизма

Гайка крепления кронштейна вала рулевого управления

Болт крепления вала рулевого управления к шестерне

Гайка крепления рулевого колеса

Контргайка наружного наконечника тяги рулевого привода

Болт крепления соединителя к подрамнику

Гайка шарового пальца рулевой тяги

Болт крепления колесного цилиндра к щиту тормоза

Гайка крепления ступицы переднего колеса

Болт крепления направляющей колодок к поворотному кулаку

Болт крепления суппорта к направляющему пальцу

Болт крепления заднего тормоза к оси

Гайка крепления главного цилиндра к вакуумному усилителю

Гайка крепления вакуумного усилителя к щиту передка

Гайка крепления регулятора давления к кузову

Болт рычага ручного привода колодок

Момент затяжки, H*м (кгс*м)

Гайка крепления нижнего конца амортизатора

Гайка крепления рычага задней подвески

Гайка крепления левого кронштейна рычага подвески

Гайка крепления штока амортизатора

Гайка крепления колеса

Болт крепления оси колеса к рычагу подвески

Момент затяжки, H*м (кгс*м)

Гайка болта крепления генератора к кронштейну

Гайка шпильки крепления генератора к регулировочной планке

Болт крепления стартера

1. Приведенные значения моментов можно округлять до десятых долей в пределах допуска.

2. Болты крепления головки блока цилиндров необходимо затягивать в четыре приема:

1 – моментом 20 Н·м (2 кгс·м); 2 – моментом 69,4–85,7 Н·м (7,1–8,7 кгс·м); 3 – довернуть на 90°; 4 – снова довернуть на 90°.

3. Для остальных резьбовых соединений применяйте следующие моменты затяжки, Н·м (кгс·м):

М6 . 6–8 (0,6–0,8); М8 . 14–18 (1,4–1,8); М10 . 28–36 (2,8–3,6); М12 . 50–62 (5,0–6,2).

Разборка и сборка механизмов регулировки передних сидений

  1. Руководства по ремонту
  2. Руководство по ремонту ВАЗ 2107 (Жигули) 1982+ г.в.
  3. Разборка и сборка механизмов регулировки передних сидений

Разборку и сборку механизмов выполняйте на снятых сиденьях.

Рис. 9–22. Механизмы регулировок переднего сиденья: 1 — направляющие салазок; 2 — ползуны салазок; 3 — ролик; 4 — резиновое кольцо ролика; 5 — ограничитель; 6 — защелка салазок; 7 — фиксатор внутренней направляющей салазок; 8 — усилитель спинки; 9 — тяга; 10 — пружина; 11 — шплинт; 12 — винтовая тяга с рукояткой механизма наклона спинки; 13 — рукоятка защелки механизма передвижения салазок; 14 — кронштейн винтовой тяги

Отсоедините пружину 10 ( рис. 9–22) и выбейте палец тяги 9. Выверните болты крепления салазок к сиденью и снимите их. Выньте шплинт 11 и винтовую тягу 12 из кронштейна 14. Сдвигая ползуны 2 по направляющим 1, выньте ролики 3 и ограничитель 5, снимите ползуны с направляющих.

Сборку выполняйте в обратном порядке.

Скачать информацию со страницы

↓ Комментарии ↓

Please enable JavaScript to view the comments powered by Disqus.

1. Эксплуатация и техническое обслуживание автомобиля 1.0 Эксплуатация и техническое обслуживание автомобиля 1.1. Эксплуатация автомобиля 1.2 Техническое обслуживание автомобиля

2. Общие данные 2.0 Общие данные 2.1 Техническая характеристика автомобилей 2.2 Органы управления и контрольные приборы 2.3. Управление вентиляцией и отопление салона

3. Двигатель 3.0 Двигатель 3.1 Снятие и установка двигателя 3.2 Разборка двигателя 3.3 Возможные неисправности двигателя, их причины и методы устранения 3.4 Сборка двигателя 3.5 Стендовые испытания двигателя 3.6 Проверка двигателя на автомобиле 3.7. Блок цилиндров 3.8. Поршни и шатуны 3.9. Коленчатый вал и маховик 3.10. Головка цилиндров и клапанный механизм 3.11. Распределительный вал и его привод 3.12. Система охлаждения 3.13. Система смазки 3.14. Система питания

4. Трансмиссия 4.0 Трансмиссия 4.1. Сцепление 4.2. Коробка передач 4.3. Карданная передача 4.4. Задний мост

5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска 5.3. Амортизаторы

6. Рулевое управление 6.0 Рулевое управление 6.1. Осмотр, проверка и регулировка рулевого управления 6.2. Рулевой механизм 6.3. Тяги и шаровые шарниры рулевого привода 6.4. Кронштейн маятникового рычага

7. Тормоза 7.0 Тормоза 7.1. Проверка и регулировка тормозов 7.2 Возможные неисправности тормозов, их причины и методы устранения 7.3 Кронштейн педалей сцепления и тормоза 7.4. Вакуумный усилитель 7.5. Главный цилиндр тормозов 7.6. Передние тормоза 7.7. Задние тормоза 7.8. Регулятор давления задних тормозов 7.9. Стояночный тормоз

8. Электрооборудование 8.0 Электрооборудование 8.1 Схема электрооборудования 8.2. Аккумуляторная батарея 8.3. Генератор 8.4. Стартер 8.5. Система зажигания 8.6. Освещение и световая сигнализация 8.7. Звуковые сигналы 8.8. ОЧиститель ветрового стекла 8.9 Очиститель фар 8.10. Электродвигатель отопителя 8.12. Контрольные приборы

9. Кузов 9.0 Кузов 9.1. Двери 9.2 Возможные неисправности кузова, их причины и методы устранения 9.3. Капот, крышка багажника, бамперы 9.4. Остекление кузова 9.5. Омыватели ветрового стекла и стекол фар 9.6. Панель приборов 9.7. Сиденья 9.8. Отопитель и вентиляция салона кузова 9.9. Ремонт каркаса кузова 9.10. Лакокрасочные покрытия 9.11. Противокоррозион-ная защита кузова

10. Модификация и комплектация автомобилей ВАЗ-2107 10.0 Модификация и комплектация автомобилей ВАЗ-2107 10.1. Автомобиль ВАЗ-21072 10.2 Автомобиль ВАЗ-21074 10.3. Автомобиль ВАЗ-21073-40

11. Приложения 11.0 Приложения 11.1 Приложение 1. Моменты затяжки резьбовых соединений* 11.2 Приложение 2. Инструмент для ремонта и технического обслуживания* 11.3 Приложение 3. Применяемые горюче-смазочные материалы и эксплуатационные жидкости 11.4 Приложение 4. Основные данные для регулировки и контроля 11.5 Cхема

Разные болты и степень затяжки ГБЦ ВАЗ-2107. В чем отличие

На “классике” изначально с завода стояли обычные болты М12х120х1.25 под головку на 19. Их первоначальный каталожный номер 2101-1003271 или 21213-1003271. Второй номер подсказывает, что такие болты также использовались на ВАЗ-21213 “Нива”, поэтому их еще называют “нивовскими болтами”. Еще одно разговорное название — “копеечные”. Но чаще всего их просто идентифицируют как “болты ГБЦ на классику старого образца”.

На автомобилях ВАЗ-2108 и ВАЗ-2109 стали использоваться торсионные болты нового образца, которые подходят и для “классики” — М12х115х1.25. Откручивались и закручивались они шестигранником на 12. Примечательно, что каталожный номер у АвтоВАЗа остался тот же, 21213-1003271. И в оригинальной упаковке продаются именно болты нового образца. Их отличие в том, что они “растягиваются” — а если правильно, то подвергаются упругой деформации. Собственно, для этого и нужно двойное доворачивание на 90 градусов.

Болт ГБЦ старого образца

Торсионный болт ГБЦ нового образца

Обратите внимание на длину этих болтов, зашифрованную в маркировке. Разница в 5 мм с обычными болтами

Именно на эти 5 миллиметров болт и деформируется, полностью заполняя внутреннюю резьбу.

В чем разница между этими болтами, кроме того, что первые не продаются в оригинальной упаковке и для разных болтов нужны разные схемы затяжки? Классические болты можно использовать много раз, если их состояние это позволяет. Но с другой стороны Вам нужно не забывать делать профилактическую протяжку болтов ГБЦ. Где-то раз в году, или чаще придется проверять момент затяжки всех болтов головки блока вашей ВАЗ-2107 и докручивать при необходимости.

Болты нового образца такой процедуры не требуют, потому что благодаря упругой деформации они обеспечивают постоянный прижим крышки ГБЦ. Но зато такие болты одноразовые. При разборке ГБЦ вам придется покупать комплект новых. Да и выкручивания таких болтов может быть осложнено тем, что перетянутые без динамометрического ключа болты могут сломаться.

Судя по отзывам автовладельцев, очень часто выкрутить их удается только наварив гайки на 19. Поэтому многие стараются найти именно болты старого образца, с которыми меньше неприятностей.

Какие подшипники поставить

Когда ступичный подшипник требует замены, тут же возникает вопрос, какую деталь установить. Многие советуют использовать оригинальные комплектующие. Однако сегодня качество деталей оставляет желать лучшего и вопрос выбора остаётся довольно актуальным.

Таблица: тип, место установки, и размерность подшипников

Место установки Тип подшипников Размер, мм Количество
Ступица переднего колеса (наружная опора) Роликовый, конический, однорядный 19,5*45,3*15,5 2
Ступица переднего колеса (внутренняя опора) Роликовый, конический, однорядный 26*57,2*17,5 2
Полуось заднего моста Шариковый, радиальный, однорядный 30*72*19 2

Выбор производителя

При выборе производителя ступичного подшипника на ВАЗовскую «семёрку» можно порекомендовать SKF, SNR, FAG, NTN, Koyo, INA, NSK. Перечисленные компании имеют множество предприятий по всему миру. Такая продукция имеет высокое качество и соответствует самым строгим требованиям.

Из отечественных производителей, которые поставляют подшипники для автомобилей Тольяттинского завода, можно выделить:

  • ЗАО «ЛАДА Имидж» — изготавливает и реализует через вторичные рынки оригинальные ступичные подшипники Lada;
  • Саратовский завод — выпускает детали под маркой SPZ;
  • Волжский завод — использует бренд «Волжский стандарт»;
  • Вологодский завод — реализует продукцию под брендом VBF;
  • Самарский завод СПЗ-9.

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.

Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Во время замены распредвала двигатель должен быть холодный.Вам потребуются:

  • Новый распредвал;
  • Комплект рычагов с болтами;
  • Гаечные ключи на 7, 8, 10, 13, 17 и 24;
  • Маленькая и большая отвёртка;
  • 3 запасные пружины рычагов;
  • Рейка;
  • Прокладка клапанной крышки;
  • Динамометрический ключ
  1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
  2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
  3. Снимите крышку блока цилиндров.
  4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
  5. Демонтируйте прокладку.
  6. Отогните шайбу звёздочки распределительного вала зубилом.
  7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
  8. Снимите натяжитель.
  9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
  10. Выкрутите гайки и вытащите распредвал.
  11. Снимите рокера, болты и пружины.

Схема и порядок затяжки головки блока цилиндров на автомобилях ВАЗ

Затягивать крепеж следует в определенном порядке. Данная методика позволяет произвести правильную стыковку основного блока с блоком цилиндров, не создавая перекосов и лишнего напряжения металлических поверхностей. Притягивают болты ГБЦ в два этапа:

  1. С первой крепежной единицы по десятую затягивают моментом 3,5-4,1 кгс*м.
  2. Эти же метизы уже затягиваются моментом 10,5-11,5 кгс*м.
  3. В последнюю очередь затягивают метиз №11, затяжка моментом составляет 3,5-4,0 кгс*м.

Порядок затяжки болтов головки блока цилиндров ВАЗ 2108.

Порядок затяжки головки блока цилиндров ВАЗ 2108 аналогичен с классическим модельным рядом. Работа должна начинаться аналогично с центральной точки, порядок затяжки головки блока цилиндров проводится в 4 стадии.

  • Крепеж затягивают моментом – 2,0 кгс/м.
  • Продолжают затяжку с моментом 7,5-8,5 кгс/м.
  • Метиз оборачивают на 90 градусов.
  • Производят финальный поворот на 90 градусов.

Затяжка головки блока цилиндров ваз 2110. Шестнадцатиклапанные двигатели Волжского автопрома начинают затягиваться по такому же принципу, как и все остальные модели – из центральной. Моменты затяжки:

  • Показатели равны 2,0 кгс/м.
  • Метизы поворачивают на 90 градусов.
  • Повторный оборот на 90 градусов.

Важная информация! На 16-ти клапанных моторах допускается повторное применение крепежных болтов ГВЦ. Главное, чтобы их длина без головки не превышала 9,5 см. В случае если габариты превышают показатели нормы, то крепежные единицы рекомендуется заменить.

Правила затяжки

Перед началом работ рекомендуется проверить состояние метизов. На них должна быть хорошая резьба, а длина должна соответствовать нормативам.

Важная информация! Полноценная длина болтов ГБЦ равна 135,5 мм. Если вывинченные в процессе замены прокладки элементы соответствуют этому показателю, значит, их можно использовать второй раз. В случае удлинения крепежных элементов при эксплуатации двигателя применять их не рекомендуется, лучше приобрести новые. Например, болты ГБЦ ВАЗ 2112 идут М10×1,25 и М12×1,25.

Болты устанавливают на место и приступают к затяжке. Работа проходит в пошаговом порядке, из инструмента понадобится динамометрический ключ. Если производить затяжку в хаотичном порядке – это приведет к неприятным последствиям, которые повредят двигатель.

  • 7, 3, 1, 4, 9;
  • 8, 6, 2, 5, 10.

Работа выполняется в 4 этапа, каждый шаг производят по вышеописанной схеме:

  1. Каждый крепеж затягивают инструментом – усилие 2 кгс/см 2 .
  2. Закручивание в режиме усилия 8 кгс/см 2 .
  3. Болты дотягивают проворачиванием каждой крепежной единицы на угол в 90 градусов.
  4. На четвертом этапе вновь проворачивают каждый из болтов на угол 90 градусов в порядке приведенной схемы.

Необходимые инструменты

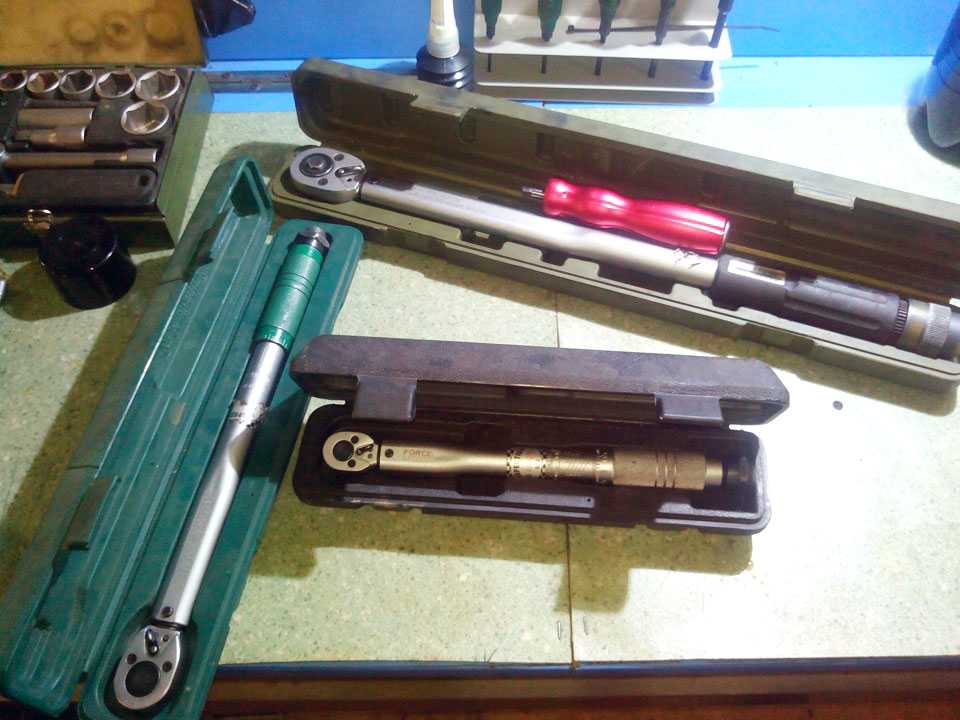

  1. Динамометрический ключ.
  2. Набор торцовых головок.
  3. Удлинитель.
  4. Трещотка/вороток.

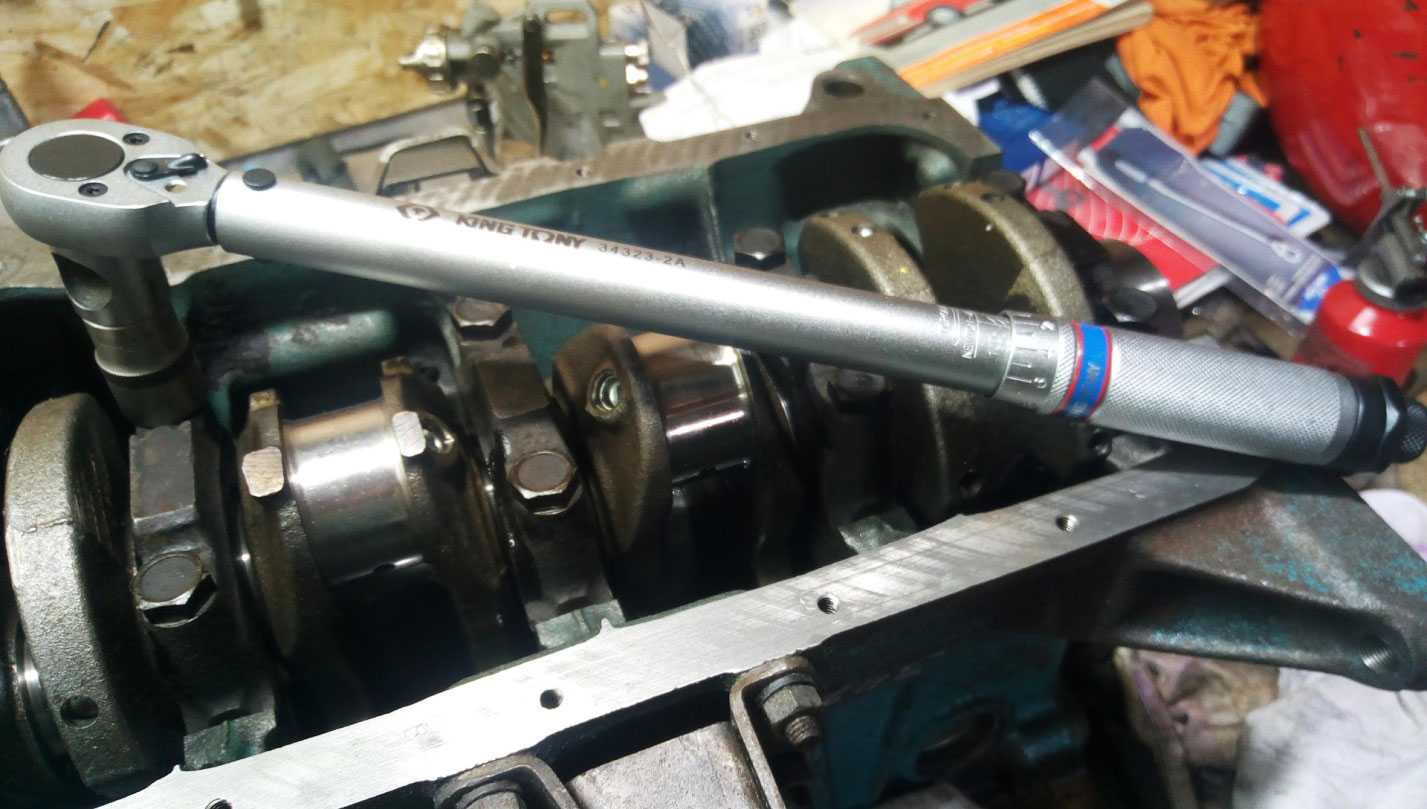

Динамометрический ключ требуется для затяжки болтов с определенным усилием. Работа должна быть произведена аккуратно, также желательно иметь определенные навыки в использовании инструмента. Инструкция по использованию ключа:

  1. Держатель должен быть выставлен в «нулевое» положение.
  2. Приступают к плавному вращению инструмента и в то же время следят за его показаниями.
  3. Если при применении ключа на индикаторе отсутствуют показания, это указывает на растяжение болтов. Особенность отмечается на начальной стадии работ. Следует продолжать обороты инструмента.
  4. Когда момент затяжки будет достигнут, инструмент следует выключить.

Пошаговая инструкция

Порядок затяжки болтов ГБЦ на ВАЗ 2107:

  1. Снимают провода, которые подключены к датчикам аварийного уровня масла и температуры ОЖ.
  2. Сливают охлаждающую жидкость.
  3. Производят демонтаж термостата.
  4. Снимают корпус воздушного фильтра.
  5. Отсоединяют входной элемент выхлопной трубы от коллектора.
  6. Снимают кожух и ремень распределительного вала.
  7. С карбюратора демонтируют приводные тяги двух заслонок.
  8. Отключают проводку, присоединенную к ГБЦ.
  9. Путем ослабления хомутов отсоединяют шланги, расположенные на ГБЦ.
  10. Производят демонтаж головки блока цилиндров.
  11. Удаляют отработанную прокладку.
  12. Поверхностную плоскость касания ГБЦ очищают от остаточных частиц прокладки.

https://youtube.com/watch?v=SkwB_3Kj0Nw

Чтобы поставить новую прокладку и собрать головку блока цилиндров, следует произвести сборку в такой же последовательности как вышеперечисленно, только в обратном порядке.

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

  1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом.
  2. Монтируем изделие в корпус и затягиваем крепление упорной пластины.
  3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.
  4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм.
  5. Окончательную сборку производим после выставления меток.

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

  1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
  2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
  3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ.
  4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону.
  5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой.
  6. Регулируем тепловой зазор клапанов.
  7. Монтируем крышку клапанов, затягивая её в определённом порядке.
  8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений. Кроме этого, уплотнитель должен быть не «дубовым», а эластичным

Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем

Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

  • рожковый ключ на 13 и 17;
  • щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

  1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
  2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше.
  3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку.
  4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.

Таблица: порядок регулировки клапанов ГБЦ на «классике»

Угол поворота коленвала, o Угол поворота распредвала, o Номера цилиндров Номера регулируемых клапанов
4 и 3 8 и 6
180 90 2 и 4 4 и 7
360 180 1 и 2 1 и 3
540 270 3 и 1 5 и 2

Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Советы по затяжке и распространенные ошибки

  1. Нельзя тянуть болты ГБЦ рывками. Затягивание должно проводиться плавно.
  2. Устанавливая болты ГБЦ (особенно старые) внимательно изучите их состояние — никаких повреждений резьбы быть не должно. Точно так же как и внутри места установки.
  3. При необходимости деталь нужно очистить от загрязнений.
  4. Резьбу лучше смазать маслом, но заливать в крепежные отверстия не рекомендуется. Если колодцы глухие, то наносить смазку нужно очень аккуратно. Жидкости не сжимаются и избыток смазки не даст вам закрутить болт до конца.
  5. Отказ от использования динамометрического ключа чреват неточными моментами затяжки и некорректной работой прокладки или повреждением ГБЦ.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
