Снятие, разборка и ремонт коробки передач ваз-2107

С чего начинать тюнинг

Первым делом вы должны определиться с тем, чего же вы хотите от автомобиля, для чего вам нужны модификации. Если вы намерены использовать этот автомобиль в качестве основного, что в наших реалиях встречается довольно часто, то мы рекомендуем вам первым делом сделать полный техосмотр, а после этого начать тюнинг салона ВАЗ 2107.

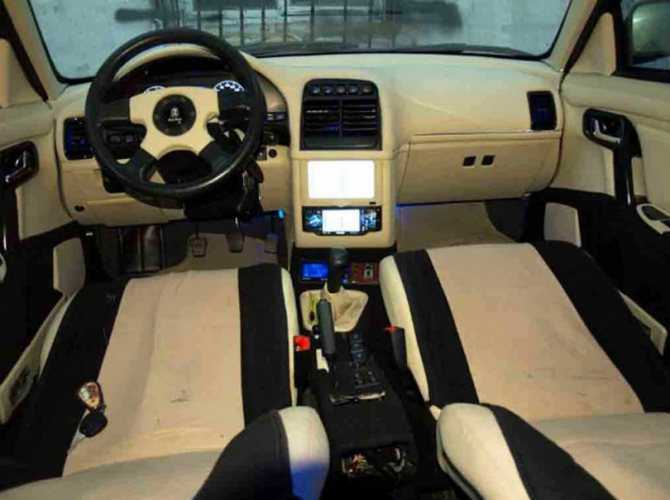

Почему именно салон? На самом деле, если вы сами не раз ездили на этом автомобиле на довольно большой скорости, вы уже должны знать, что с изоляцией от внешних шумов у этой модели действительно не очень хорошо идут дела, причем мы не сравниваем с современными аналогами, сидя в салоне которых вы можете практически не слышать ни звук двигателя, ни шумы с улицы.

Если вы делаете тюнинг ВАЗ 2107 своими руками, еще и в свободное время, стоит подготовиться к тому, что автомобилем вы перестанете пользоваться в лучшем случае на недельку.

За это время надо будет практически полностью разобрать весь салон, ну или как минимум те части, которые закрывают от нас кузов.

Неисправности КПП

Коробка на «Жигулях» седьмой модели считается надежным узлом. Если ее во время обслуживать и бережливо относиться при эксплуатации, то длительное время ремонт не понадобится. Однако, все узлы и детали подвергаются износу. Причин этому множество. В любом случае при обнаружении нарушения работы в коробке передач необходимо сделать диагностику и ремонт.

В большинстве неисправности возникают следующих видов.

Одна из передач не включается

Не вскрывая коробки можно предположить что:

  • износились шарниры и пружины, необходимо заменить, а лучше провести полный ремонт;
  • на синхронизаторах кольца пришли в негодность, необходимо сменить;
  • лопнула пружина синхронизатора, сменить;
  • на шестерни передачи износились зубья, поменять шестеренку.

Выбивает передачу при езде

Бывает, что при включении какой-либо передачи она не произвольно выключается. Возможные причины:

  • шарнир рычага заклинивает, осмотреть и зачистить;
  • неисправно сцепление, возможно не до конца включается, отрегулировать, если изношен диск, заменить его;
  • рычаг переключения сломан, поменять на новый;
  • вилки, переключающие передачи согнуты, поменять на новые.

Хруст и скрежет в коробке во время движения

Эта неприятность появляется по следующим причинам:

  • изношены подшипники, их следует поменять, а заодно проверить сальники;
  • изношены зубы шестерен, в этом случае лучше сделать капитальный ремонт;
  • не достаточно или нет совсем смазывающей жидкости в коробке передач, найти утечку и устранить, долить масло.

Течь смазки из коробки

Коробка переключения передач устроена так, что смазка не может вытекать самопроизвольно. Но если под автомобилем образовалось масляное пятно, следует произвести ревизию и устранить течь.

Причиной может быть:

  • износ сальников и уплотнительных прокладок из-за естественного старения резины, необходимо поменять на новые;
  • разболталось крепления крышек на коробке, подтянуть полностью все гайки и болты;
  • механическое повреждение корпуса или крышек коробки, если повреждена стальная крышка, ее можно заварить. Если поврежден картер, то лучше его поменять, так как он литой из алюминиевого сплава.

Новиков Максим Глебович — Ремонт регулятора наклона спинки кресла ВАЗ-2107.

Наверное, это совсем смешно, но сегодня я публикую очередную статью о ремонте сломанной детали автомобилей ВАЗ, которая, как обычно, и так стоят копейки. К написанию этой статьи меня побудила очередная поломка моего автомобиля, а именно регулятора наклона спинки пассажирского кресла. Уж не знаю, кого я возил столь тяжёлого (да и не бомбил никогда), но на пассажирском сидении начисто срезало гребёнку регулятора, и спинка не фиксировалась вообще ни в каком положении, опрокидываясь на заднее сидение при попытке облокотиться на неё. Естественно в сервис ехать мне было лень, и я решил поглядеть сам, что же там сломалось, и нельзя ли это исправить самому.

Вообще, данная поломка случается на Жигулях довольно часто. Обычно для ремонта снимают кресло, срубают приваренную сваркой гребёнку, и приваривают новую. Но в домашних условиях можно было бы обойтись и без сварки, просто высверлив места точечной сварки, срубив зубилом сварной шов, и прикрутив новую гребёнку на место через высверленные отверстия. Но времени искать гребёнку у меня не было, да и дрель я уже увёз с дачи в Москву (а занялся я ремонтом на даче). Поэтому я решил просто зафиксировать наклон спинки в одном положении, благо никто из потенциальных пассажиров особенно не пытается его регулировать.

Итак, методика быстрой фиксации наклона спинки кресла автомобиля ВАЗ-2107 при поломке гребёнки:

1. Снимаем кресло. Для этого сдвигаем кресло до упора назад, отворачиваем два передних болта на его нижних полозьях, потом сдвигаем кресло до упора вперёд и отвинчиваем два задних болта на тех же полозьях. Вытаскиваем кресло наружу и переворачиваем, как бы ставя его на четвереньки. Изучаем нижнюю часть, в частности сам фиксатор.

На рисунке показан фиксатор наклона спинки кресла со сломанными зубцами гребёнки. Благодаря зубцам деталь 1 должна фиксироваться в детали 2, но так как зубцы детали 2 сломаны, фиксации не происходит.

Однако, как известно, в жигулях все детали имеют хитрые конструктивные особенности, которые как бы специально заложены для того, чтобы мы могли эти детали чинить или дорабатывать

Обратим внимание на пазы детали 2, отмеченные на рисунке стрелками. Они примерно той же ширины, что и расстояния между рёбрами у детали 1 (реально чуть шире)

Это позваляет нам легко зафиксировать эти две детали, вогнав туда деталь, показанную на следующей фотографии.

2. Изготавливаем фиксатор. Его легко сделать из довольно распространённой металлической полосы, фрагмент которой всегда можно найти, хорошенько порывшись у себя или у соседей в сарае

Я нашёл такую полосу, и она по ширине оказалась как раз равной расстоянию между крайними точками пазов, а толщина была как раз равна ширине пазов, что важно для исключения люфта. Осталось только выпилить в центре вырез и на наждаке слегка заузить толщину пластины в границах, указанных красными линиями, поскольку, как уже было сказано выше, расстояние между рёбрами детали 2 немного меньше ширины самих пазов, а значит, и толщины детали

Обратите внимание, что зубцы фиксатора имеют разную ширину, соответствующую глубине пазов детали 2. 3

Теперь отрегулируем нужный уровень наклона и молотком вобъём фиксатор на место, обратив внимание на его ориентацию (узкий зубец — в мелкий паз, широкий — в глубокий):

3

Теперь отрегулируем нужный уровень наклона и молотком вобъём фиксатор на место, обратив внимание на его ориентацию (узкий зубец — в мелкий паз, широкий — в глубокий):. Вместо пластины фиксатора вероятно можно использовать крупные саморезы, ввёрнутые либо в отверстия, образованные пазами и совмещёнными с ними рёбрами, либо между рёбрами и сломанными зубцами гребёнки

Но такая фиксация не показалась мне достаточно надёжной

Вместо пластины фиксатора вероятно можно использовать крупные саморезы, ввёрнутые либо в отверстия, образованные пазами и совмещёнными с ними рёбрами, либо между рёбрами и сломанными зубцами гребёнки. Но такая фиксация не показалась мне достаточно надёжной.

4. После того, как вы вбили фиксатор в пазы, и он плотно обхватил своим вырезом деталь 1, слегка загнём один из зубцов с противоположной стороны толстой отвёрткой, чтобы фиксатор не смог самопроизвольно выпасть:

Фиксатор я сделал высотой 50 мм, но, как видите, его можно сделать и на пару сантиметров меньше. Его размер не играет роли.

5. Всё. Переворачиваем кресло и устанавливаем его на место в обратной последовательности. Теперь можно ездить, пока вы не соберётесь заехать в автосервис или пока не сдадите автомобиль в утиль.

Передняя крышка

Она установлена в картере сцепления. Внутри имеется сальник первичного вала. На торцевой стенке – отверстие для слива трансмиссионного масла, что может вытекать из картера в случае износа сальника. Кроме этого, в картере коробки имеются:

  • Первичный и вторичный вал.
  • Шестерни, синхронизаторы.
  • Промежуточный вал с элементами привода переключения.

В левой стенке КПП ВАЗ-2107 нового образца имеется заливное отверстие. Оно закрыто металлической пробкой с конической резьбой. Внизу картер коробки закрыт крышкой из штампованной стали. Картер закреплен десятью гайками. В его полости есть сапун. В задней стенке картера предусмотрен проход для масла. оно поступает в полость крышки.

↑ Последовательность работ при снятии двигателя

Отсоедините от двигателя шланги подвода и отвода охлаждающей жидкости и снимите радиатор вместе с термостатом, шлангами и электродвигателем вентилятора.

Снимите воздушный фильтр, предварительно отсоединив от него шланги, сняв крышку и фильтрующий элемент. Закройте карбюратор технологической заглушкой.

Накидным ключом отверните гайки крепления приемной трубы глушителей к выпускному коллектору.

Снимите коробку передач, действуя, как описано в статье “Коробка передач”.

Отсоедините от двигателя тягу привода дроссельных заслонок карбюратора и трос управления воздушной заслонкой. Отсоедините от двигателя шланг подвода топлива и шланги, идущие к отопителю.

Повесьте на таль траверсу ТСО-3/379 и застропите двигатель с правой стороны за скобу, установленную на передней шпильке крепления выпускного коллектора, а с левой стороны — за отверстие крепления кожуха сцепления.

↑ Устройство подвески двигателя:

  1. — кожух опоры;
  2. — опора передней подвески двигателя;
  3. — фланец блока цилиндров;
  4. —кронштейн;
  5. — промежуточная пластина;
  6. — изолирующее пластмассовое кольцо;
  7. — пружина опоры;
  8. — буфер;
  9. — подушка опоры;
  10. — шайба;
  11. — опора задней подвески двигателя;
  12. — дистанционная втулка;
  13. — поперечина задней подвески двигателя.

Слегка натяните цепь тали, отверните гайки крепления подушек 9 передней подвески двигателя к поперечине передней подвески и выньте двигатель из отсека.

Неисправности коробки

Существует несколько типов симптомов поломки или износа КПП ВАЗ 2107.

  1. Отсутствие реакции на включение позиции.
  2. Скорость вылетает на полном ходу.
  3. Повышенные шумы, вой или скрежет, доносящийся изнутри механизма.
  4. Передачи туго втыкаются.
  5. Потекло масло.

Не включается передача

Причиной отсутствия адекватной реакции на манипуляции автолюбителя является:

  • износ шестерен и зубчатых передач;
  • истирание втулок синхронизаторов;
  • механическое повреждение направляющих втулок;
  • износ пружины синхронизатора.

Выбивает передачу при езде

Следующая неприятность заключается в выщелкивании рычага КПП сразу после включения передачи.

Причинами являются:

  • клинит шарнир рычага;
  • физическая поломка непосредственного рычага – деталь меняется;
  • переключающие вилки в КПП погнуты;
  • неправильно работает сцепление.

Хруст и скрежет в коробке во время движения

Следующая поломка вызвана факторами:

  • износ подшипников на валах;
  • шлицы шестеренок истерлись, детали меняются;

недостаточно масла в картере устройства, рекомендуется долить смазку.

Повышенный шум

Последствием следующих проблем является повышенное шумовыделение.

  1. Недостаток смазки в корпусе коробки передач. Механизм работает на сухую, что провоцирует появление посторонних звуков.
  2. Жидкость слишком долго не менялась. После износа лубриканта внутри механизма образуется большое количество густой мази, состоящей из сажи, кислот, металлической стружки. Масса забивает каналы и наступает масляное голодание.
  3. Износ зубцов шестерен, подшипников.

Тяжёлое переключение передач

В этом случае потребуется проверить сцепление – устройство может работать некорректно. Также актуально повреждение корзины, диска. Отдельно может быть причиной заливка чрезмерно густого лубриканта или нарушение в работе синхронизатора.

Течь масла

Течь смазки может быть спровоцирована факторами.

  1. Механическое повреждение картера при ударе или чирке о другую поверхность.
  2. Износ сальников, уплотнителей, вызванных естественным старением резины.
  3. Перелив жидкости и как следствие ее вытеснение из механизма.

КПП ВАЗ 2107: что это такое

Что такое КПП в конструкции автомобиля? Аббревиатура «КПП» расшифровывается как «коробка переключения передач». Так называется агрегат, который призван изменять частоту крутящего момента.

Назначение КПП — выполнять функцию преобразования величины крутящего момента, которая идёт от мотора, с передачей этой энергии трансмиссии. Только так возможно переключение скоростей по нарастающей.

КПП на ВАЗ 2107 появилась в 1982 году вместе с новой моделью в линейке АвтоВАЗа — «семёркой». Конструктивно и практически эта коробка и по сей день считается самым продвинутым агрегатом среди классических механических КПП.

Впервые пятиступки стали устанавливать именно на ВАЗ 2107

Устройство коробки передач

На ВАЗ 2107 устанавливается пятиступенчатая коробка передач, то есть изменения частоты крутящего момента возможны в пяти позициях. При этом пять передач позволяют с разной скоростью ехать вперёд, а шестая считается задней и включается в тот момент, когда водителю необходимо сдать назад.

Схема переключения этих передач ничем не отличается от классической четырёхступенчатой, которая устанавливалась на более ранние модели ВАЗ. Водителю достаточно выжать педаль сцепления и передвинуть рычаг переключения скоростей в нужную позицию.

Внешне устройство коробки не позволяет понять внутренней конструкции элементов

Надо заметить, что конструктивно коробка на «семёрке» является довольно-таки сложным прибором, поэтому диагностику и ремонт этого устройства обычно доверяют только профессионалам. Однако основные параметры «семёрочная» коробка переняла у «пятёрочной», так как конструкторы АвтоВАЗа брали за основу новой коробки КПП с ВАЗ 2105.

Таблица: соотношения передаточного числа на ВАЗ 2105 и ВАЗ 2107

Модель

ВАЗ 2105

ВАЗ 2107

Главная пара

4.3

4.1 / 3.9

1-я передача

3.667

3.667

2-я

2.100

2.100

3-я

1.361

1.361

4-я

1.000

1.000

5-я

0.801

0.820

Задняя

3.530

3.530

Говоря об общей конструкции КПП на ВАЗ 2107, следует иметь ввиду, что внешне она имеет форму закрытого корпуса. При этом полностью закрыты только три её стороны (для этого используются специальные прочные крышки), а четвёртая сторона короба «перерастает» в ручку переключения передач. Все крышки плотно прилегают к коробке, места их соединений загерметизированы.

В составе КПП насчитывается до 40 элементов

Основные же элементы переключения скоростей «прячутся» в корпусе КПП:

  • первичный вал (на нём установлены четыре приводные шестерни и синхронизаторы);
  • вторичный вал (на его поверхности крепятся сразу десять шестерёнок);
  • промежуточный вал.

Рассмотрим каждый элемент в отдельности, чтобы понимать хотя бы общий принцип конструкции и работы коробки передач.

Первичный вал

Уже по названию можно понять, что первичный вал — это основополагающий элемент коробки. Конструктивно вал является одним целым с четырьмя зубчатыми шестерёнками и вместе с ними вращается на подшипнике. Сам же вращающийся подшипник зафиксирован в нижней части коробки и для надёжности соединения уплотнён сальником.

Все шестерни, размещённые на валу, имеют разные габариты для удобства соединения

Вторичный вал

Можно сказать, что вторичный вал является как бы логическим продолжением первичного в пространстве корпуса. На нём стоят шестерни 1-ой, 2-ой и 3-ей передач (то есть все нечётные). Все десять шестерёнок на этом валу имеют различные габариты, поэтому и обеспечивают преобразование величины крутящего момента.

Вторичный вал так же, как и первичный, вращается на подшипниках.

Вторичный вал можно назвать основным элементом КПП из-за повышенных нагрузок, которые приходятся на его шестерни

Промежуточный вал

Основная задача этого элемента — служить своеобразной «прослойкой» между первичным и вторичным валами. На нём также имеются шестерни, являющиеся с валом единым целым, через которые и передаётся передача крутящего момента от одного вала к другому.

Главная задача этого элемента — стыковать между собой работу первичного и вторичного валов

Набор вилок

Простота переключения передач во время движения предоставляется набором вилок. Их приводит в движение рычаг переключения. Вилки нажимают на ту или иную шестерню определённого вала, заставляя механизм работать.

Через вилку происходит переключение скоростей автомобиля

Выбор КПП для ВАЗ 2107

Наверняка перед многими владельцами перед покупкой стоит вопрос, какую же коробку передачи выбрать: 4-х или 5-ти ступенчатую. И однозначно ответить на этот вопрос нельзя, так как потребности у каждого автовладельца свои. Поэтому ниже стоит рассмотреть плюсы и минусы как одних, так и других агрегатов.

4-ступенчатая коробка переключения передач

Такие коробки в большинстве своем устанавливались на автомобили ВАЗ 2107 еще первых выпусков, и они отличались исключительной надежностью. Стоит вспомнить, что многие владельцы проезжали на своих машинах более 300 000 км до первого капитального ремонта двигателя, а КПП вообще не трогали, так как с ней было все отлично! На личном опыте могу сказать, что в свое время в семье было несколько автомобилей ВАЗ, таких как 2101, 2103, 2105 и 2107. И на каждом из них коробки ни разу не ремонтировались, хотя пробег каждого авто был от 200 до 300 тысяч км.

Что касается еще положительных моментов. В основном, 4-ступенчатые КПП устанавливаются либо на слабые старые моторы, объемом ниже 1300 куб.см, либо на автомобили семейства Нива для большей тяги. Думаю, не стоит объяснять, что 4-ступки более выносливы и тяговиты по сравнению с 5-ти ступенями.

КПП-5 ступенчатая на ВАЗ «классику»

Эти агрегаты начали устанавливать не так уж давно, и основной плюс таких коробок — это придаточные числа. Если раньше при езде на 4 скорости двигатель автомобиля разрывался от высоких оборотов, то теперь на 5-ступках такого не наблюдается, так как при той же скорости движения, мотор работает на более низких оборотах.

Но той четкости при переключении, что была на более старых КПП, уже нет. Ход рычага немного разболтан, и включение не такое четкое. Но удивляться этому уже не приходится, так как со временем все товары, и не только автомобили, стали производить с более низким качеством.

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

  1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

Особенности регулировки привода выключения сцепления автомобилей ВАЗ 2105, 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.Регулировка зазора между толкателем и поршнем Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач

Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки

Еще статьи по автомобилям ВАЗ 2105, 2107

— Кузовные зазоры автомобилей ВАЗ 2105, 2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности амортизаторов автомобилей ВАЗ

— Большой расход топлива двигателем автомобилей ВАЗ 2105, 2107, причины

— Неисправности сцепления автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Как снять двигатель ВАЗ 2101 до 2107

На этих машинах, ВАЗ 2101 до 2107 принцип снятия двигателя одинаков. Если решились сами снять двигатель в домашних условиях, не имея никаких приспособлений, и не знаете как это сделать правильно, то эта статья для Вас. Двигатель приходится снимать для его капитального ремонта, или для смены, на другой двигатель.

Смотришь на движок и первое ощущение что трудно снять мотор с машины, а на самом деле все очень просто, два мужика легко сами в домашних условиях могут снять мотор и также поставить на место. Приведу пример снятия двигателя с ВАЗ 2106, хотя этот принцип подойдет как для ВАЗ2101 до 2107.

Двигатель можно снимать целиком, но это намного тяжелей, а можно снять без головки, это намного легче, если решили сами ремонтировать движок, то второй вариант предпочтительней, так как все равно двигатель разбирать и зачем тянуть лишнюю весовую массу. Опишу снятие двигателя с частичной его разборкой, в моторном отсеке машины.

Причина снятия двигателя, на этой шестерке сорвало шлицы на шестерни привода маслонасоса, а водила без давления масла поехал дальше, и двигатель заклинило.

Замена сальников

Необходимость в замене сальников возникает при появлении течи масла из корпуса коробки передач. Из строя может выйти как передняя, так и задняя манжета. В этом случае уплотнители потребуется заменить.

Сальник первичного вала

Если были замечены признаки повреждения сальника первичного вала, т. е. появились следы течи смазки в области картера механизма сцепления, то вероятной причиной является выход из строя манжеты первичного вала. Течь масла может появиться также из двигателя при износе заднего сальника коленвала. Для того чтобы определить, откуда именно подтекает масло, можно попытаться выяснить это по запаху, поскольку моторная смазка отличается от трансмиссионной.


Сальник первичного вала КПП установлен в картере механизма сцепления

Описание и размеры

Сальник первичного вала коробки передач ВАЗ 2101 имеет такие размеры: 28x47x8 мм, что соответствует внутреннему и наружному диаметру, а также толщине обоймы.

Замена сальника первичного вала

Чтобы заменить манжету на первичном валу, потребуется демонтировать коробку с машины и снять картер сцепления. Затем, используя наставку, выбиваем из корпуса сальник и вынимаем его пассатижами. Для установки новой детали потребуется подходящая по размеру оправка и молоток.


Для замены сальника первичного вала потребуется демонтировать КПП, снять картер сцеления и выбить поврежденный элемент. Новая манжета устанавливается в обратном порядке

Сальник вторичного вала

При выходе из строя сальника вторичного вала появляются следы течи масла в задней части КПП. В этом случае деталь нуждается в замене.

Описание и размеры

Манжета вторичного вала имеет такие размеры: 32x56x10 мм

При покупке уплотнителя на эти параметры следует обращать внимание, чтобы по ошибке не взять деталь другой размерности

Замена сальника вторичного вала

На вторичном валу коробки ВАЗ 2101, по сравнению с первичным, сальник меняется гораздо проще, поскольку в демонтаже агрегата нет необходимости. К предварительным мероприятиям относится снятие кардана вместе с эластичной муфтой. После этого выполняют следующие действия:

  1. Демонтируем центрирующее кольцо со вторичного вала.
  2. Снимаем стопорный элемент.
  3. Откручиваем гайку на 30.
  4. Снимаем фланец съёмником или сбиваем его молотком.
  5. Старый сальник поддеваем отвёрткой и извлекаем его из задней части КПП.
  6. Новую манжету запрессовываем подходящим отрезком трубы.

Почему тяжело включаются передачи на МКПП

Проблемы с переключением передач на механике чаще всего возникают по следующим причинам:

  • Наиболее распространенная проблема — неисправность сцепления. Задняя скорость в такой ситуации включается с треском. Происходит это из-за того, что шестерня накладывается на зубец. Задняя скорость — единственная передача в коробке, не имеющая синхронизаторов. По этой причине неисправность сцепления так очевидно на ней проявляется.
  • Вторая причина – дефект механизма, отвечающего за выбор передачи. Проявляется данная поломка, когда машина стоит, и Вы пытаетесь включить передачу.
  • Третья – сильный износ синхронизаторов коробки. Преимущественно поломка встречается с теми, которые чаще всего используются. Это первая, вторая и третья передача. Сильный износ синхронизаторов проявляется только на переключении во время движения.

Чтобы предотвратить возможные неисправности КПП производите регулярное техническое обслуживание, меняйте масло вовремя, и при незначительных сбоях поспешите на диагностику. Так Вы сэкономите время и деньги в будущем.

Что не стоит делать с механической коробкой передач, смотрите в видео:

Как поступить, если тяжело включается задняя передача?

При возникновении затруднения с включением задней скорости выполните одно из следующих действий:

  1. Когда почувствовали, что передача не до конца дошла, то слегка отпускайте сцепление, и передача вставится до конца.
  2. Выжмите полностью сцепление и только спустя несколько секунд вставьте заднюю скорость.
  3. Выжмите сцепление, выставьте нейтральную передачу и отпустите сцепление. После этого выжмите и включите заднюю передачу.
  4. Включите заднюю скорость через другую. Например, сперва включите 4-ю, а затем переключите на заднюю.

Как правильно включить заднюю передачу на Hyundai Solaris смотрите видео:

Тяжело включается первая передача

Многие водители, которые сталкиваются с данной ситуацией пытаются силой протолкнуть селектор коробки, что включить 1-ю скорость. Но это в корне не верно и так делать не нужно.

В сложившейся ситуации необходимо применять способ перегазовки. Суть его в следующем:

  1. Двигаясь на второй передаче, выжмите сцепление и установите нейтральное положение и отпустите сцепление после этого.
  2. После этого необходимо нажать на педаль газа, увеличив обороты до 2.5 тыс.
  3. Следующим шагом Вам необходимо снова включить сцепление, нажав на педаль до упора, и включить первую скорость на коробке. Если по-прежнему возникают сложности с этим, то необходимо повторить, т.к. Вы слишком мало дали газу, было слишком мало оборотов.
  4. Если все действия будут выполнены верно, то первая скорость включиться без каких-либо трудностей и звуков.

Однако, не стоит данный способ применять на постоянной основе, когда тяжело включаются 1-я передача. Данный метод временный, чтобы хотя бы без проблем доехать до СТО. В любом случае коробку придется ремонтировать.

Что делать, когда тяжело включаются 1-я передача на автомобиле, смотрите видео от инструктора по вождению:

Процедура замены синхронизаторов требует наличия опыта, соответствующих знаний и специального инструмента, поэтому лучше обращаться к профессионалам. Специалисты автотех выполнят замену быстро и качественно, а также проконсультируют Вас по дальнейшей эксплуатации и обслуживанию коробки.

Характеристика

На ВАЗ 2107 «Классика» установлен четырехтактный рядный двигатель с четырьмя цилиндрами. Мотор в зависимости от модификации может быть выполнен с центральной смесительной системой впрыска (карбюратор) или с распределенной системой впрыска (инжектор). В зависимости от модификации он также может развивать от 68 до 74 лошадиных сил.

Лада 2107 является заднеприводным автомобилем. Соединение двигателя с коробкой переменных передач выполнено в продольном варианте. Такая конструкция может вызвать трудности при полном демонтаже мотора. Почти всё внутреннее подкапотное пространство использовано для размещения мотора, воздушного фильтра и вспомогательных систем. Это также вызывает затруднения при ремонте.

Специальный инструмент car-tool.

Необходимость ремонта мотора может быть вызвана рядом причин:

  1. условия эксплуатации;
  2. плановый износ деталей;
  3. диагностикой двигателя;
  4. внеплановые поломки;
  5. аварии и другие.

Автомобиль выпускался порядка сорока лет. Ввиду устарелости конструкции могут быть несовместимости с рядом инструментов. Кроме того, полный капитальный ремонт двигателя выполняется исключительно в частных ремонтных мастерских.

Это повышает стоимость работ настолько, что бывает проще купить новый мотор. Если же поломка небольшая и её можно устранить без сложных процедур или же есть возможность выполнить частичный капитальный ремонт, лучше все сделать самом

Как заменить шестерни и синхронизаторы

Изначально рекомендуется при необходимости замены обратиться в автосервис. Однако, при уверенности в своих силах – операцию можно выполнить самостоятельно. Для этого понадобится:

  • тисы;
  • специальный съемник;
  • плоская отвертка с широким наконечником.

Далее процедура выполняется так.

  1. Демонтировать вал с КПП и зажать одну его сторону в тисы, предварительно обмотав их мягкой подкладкой.
  2. При помощи отвертки или шила снять стопорные кольца и все подшипники.
  3. Затем уперев вал в двойную опору и снять с него шестерни в прямой последовательности.

Ремонт передачи без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

https://youtube.com/watch?v=hqcrKAMxH0k

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
