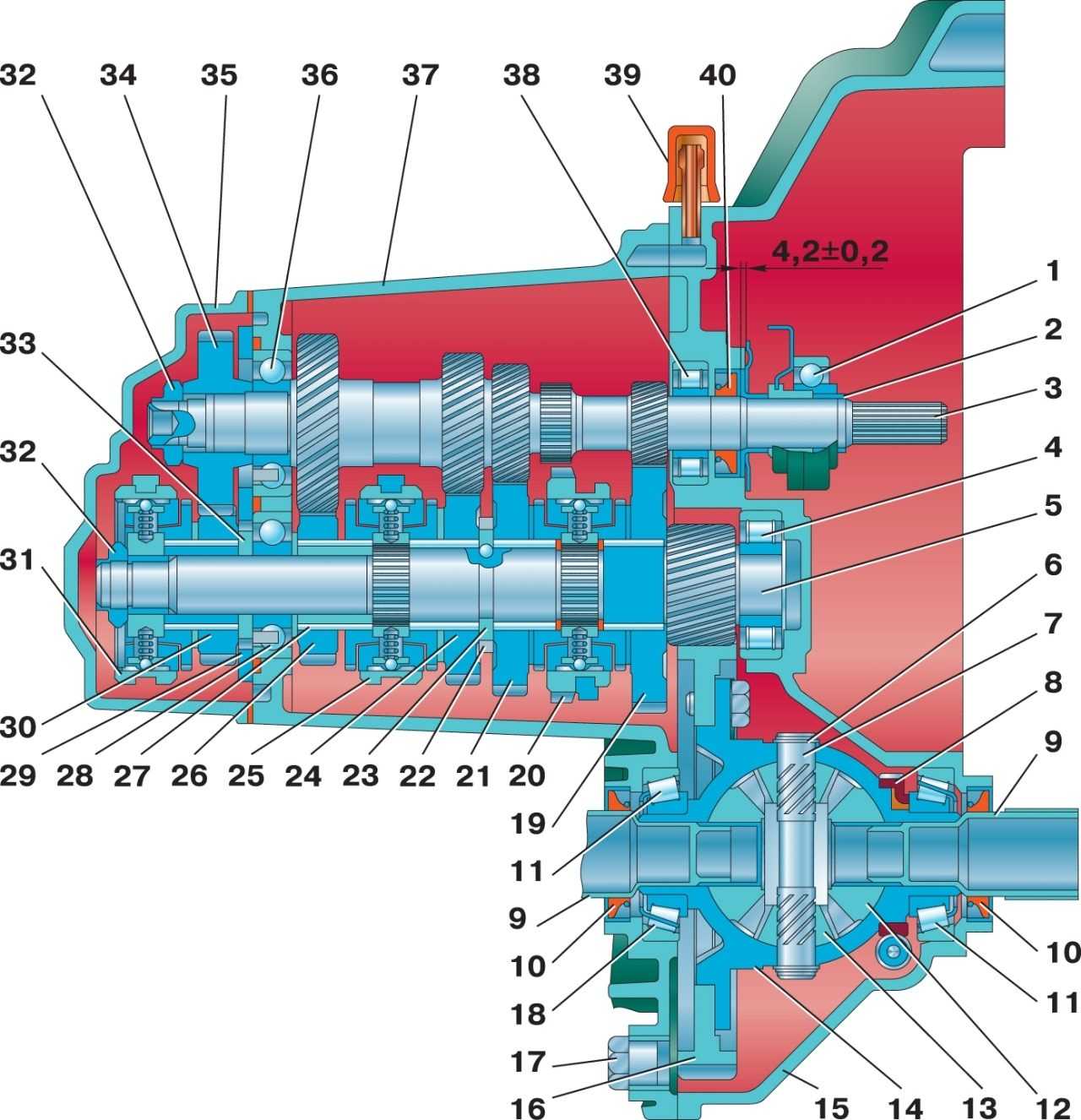

Пятиступенчатая коробка устройство схематическое ваз 2113-2114-2115

Процесс снятия коробки

Снимается коробка ВАЗ 2114 достаточно просто, хотя и есть некоторые особенности, поэтому все-таки желательно, чтобы в первый раз рядом с вами был опытный напарник.

Инструменты

• набор ключей;
• набор отверток;
• жидкость WD -40 на случай, если не будет получаться открутить какую-то деталь;

Преобразователь ржавчины WD-40

Передачи переключаются с трудом

Возникает самопроизвольное выключение передач

Передачи включаются с шумом, треском

Возникла утечка масла из КПП

• емкость для слива старого трансмиссионного масла;
• новое масло (в случае если замена проводилась давно);
• ветошь;
• доска.

КПП ВАЗ 2114 в разобранном виде

Этапы

Поскольку работать придется под машиной, то лучше автомобиль ВАЗ 2114 поставить на яму или же эстакаду, неплохим решением будет и автоподъемник, в противном случае придется прибегать к домкратам.

Для начала нужно, сняв клеммы, демонтировать аккумуляторную батарею.
Сливаем масло из коробки передач в заранее подготовленную емкость, открутив заглушку сливного отверстия.
Снимаем стартер.
Снимаем тросик сцепления.
Отсоединяем колодочку с проводами от датчика скорости, предварительно сжав пружинку.
Выкручиваем болт, прикрепляющий кронштейн зажигания к КПП. Потом выкручиваем остальные болты.
Под автомобилем находим и отсоединяем колодочку проводов, ведущих к датчику заднего хода.
Откручиваем болты, прикрепляющие кронштейн тяги к КПП.
Предварительно ослабив хомутик тяги переключения передач, вытаскиваем ее, отодвинув назад.
Демонтируем приводы колес

Правый можно оставить.
Для того, чтобы КПП снялась без каких-либо осложнений, откручиваем болты, с помощью которых левая шаровая опора прикреплена к поворотному кулаку.
Отсоединяем нижнее крепление КПП к мотору — иногда можно обойтись простым ослаблением затяжки крепления кронштейна.
Открутив болты, снимаем крышку картера трансмиссии.
Выкручиваем болт слева КПП.
Внимательно и осторожно производим вывешивание мотора с помощью доски либо другого приспособления.
Внизу машины скручиваем гайку крепления левой опоры мотора.
Откручиваем две гайки, с помощью которых задняя опора мотора прикреплена к кузову.
Откручиваем два болта, с помощью которых задняя опора мотора прикреплена к трансмиссии (вторым ключом нужно удерживать гайки от проворачиваний), демонтируем опору.
Двигаем коробку по направляющим.
На этом процесс снятия коробки завершен, после выполнения всех необходимых задач сборка происходит в обратной последовательности.
Когда установите коробку на место, не забудьте отрегулировать сцепление и залить в нее новое масло.

Игорь: Нет у меня штуцера, дроссель электронный, как быть
Денис: Всем привет.на вентелятори провода к чему цепляться?
Вова: Сделал все как на картинке , только не установил новый прикуриватель.П
Мухтар: Ребята саламалейкум всем у меня такая проблема стрелки на панели а име
Виталий: Здравствуйте,у меня ваз 2115.Недавно столкнулся с такой проблемой-при

Профилактика и уход

Самым важным фактором, влияющим на состояние КПП, является контроль уровня и состояния масла.

Проверять уровень масла желательно раз в три недели. Для проверки используют щуп.

Рекомендуется менять масло на минеральное марки GL4 или 75W90. Если заливать качественное масло, соблюдать правила переключения, то ремонт КПП, как правило, не требуется. При низком уровне масла верхняя пятая передача будет испытывать повышенные нагрузки и может выйти из строя.

Замена масла

Если требуется замена масла, после установки на эстакаду (над смотровой ямой) проводятся следующие работы:

1. Снимается и очищается колпачок.
2. Очищаются щеткой сапун и выходные отверстия.
3. Подставляется емкость для отработанного масла и откручивается щуп.
4. Старое масло сливается. Коробка промывается от остатков старого масла.
5. Пробка внизу закручивается. Новое масло заливается через щуповое отверстие.
6. Щуп возвращается на место и завинчивается колпак.

Замена масла в кпп ваз 2114

Инструкция по монтажу и ремонту

Чтобы на ВАЗ 2115 тюнинг произвести замену ПП с учетом распиновки, выполните следующие действия:

1. Сначала отсоедините кабель, который идет к прикуривателю.
2. Произведите демонтаж накладки контрольного щитка, для этого по краям найдите два самореза и выкрутите их. Также открутите саморезы, фиксирующие ПП сверху и снизу.
3. Произведите демонтаж накладки, для этого придется приложить некоторые усилия. Сама накладка держится на фиксаторах, так что пластину необходимо будет немного раскачать.
4. Далее, отключите все провода, которые подводятся к ПП — это разъемы световой сигнализации, часов, спидометра, датчика уровня горючего и т.д.
5. Произведите демонтаж контрольного щитка, для этого необходимо будет выкрутить еще четыре болта, на которых он фиксируется. Будьте осторожны на этом этапе — проводку повреждать нельзя.

Собственно, на этом процедуру демонтажа контрольного щитка можно считать завершенной. Если вам нужно поменять лампочки, то просто извлеките патроны и установите новые индикаторы

Для демонтажа патронов надо будет повернуть их против часовой стрелки, делайте это осторожно, чтобы не повредить их. Дальнейшая сборка производится в обратной последовательности

Замена масла в механической коробке передач

Для начала следует подготовить нужное количество масла и старую емкость для «отработки». Стандартный объем для пятиступенчатых коробок – это 3.3 литра. Процедура замены масла не представляет собой сложностей, выполнить ее можно самому. Заливается оно через щуп. Предварительно рекомендуется «прогреть» коробку, чтобы масло стало более жидким (особенно в зимнее время). Предварительно очищаем поверхность сливной и заливной (как правило, это откручиваемый щуп) от грязи. После снимаем резиновую заглушку и при помощи проволоки очищаем само отверстие. Подставляем емкость для старого масла. Ее можно изготовить из ненужной пластиковой канистры, вырезав ее боковую часть ножом.

Далее откручиваем сливной болт и ждем, пока стечет «отработка».

Обычно она черного цвета. Затем закручиваем пробку, достаем щуп и заливаем через отверстие новое масло. Лить нужно до того момента, пока оно не польется из «лючка». Затем закручиваем горловину, запускаем двигатель и проверяем наличие утечек. Сильно закручивать болты не нужно, так как можно сорвать резьбу в дальнейшем. Если после процедуры замены масла, рычаг КПП не перестал «пинаться», а передача гудит, тогда необходима полная диагностика трансмиссии. Обычно это синхронизаторы либо шестерни.

Конфигурации КПП

Ниже приведены наиболее удачные конфигурации КПП в зависимости от мотора. Для более подробного подбора вы можете воспользоваться калькулятором в интернете.

1. Наиболее подходящая конфигурация КПП для гражданского атмосферного двигателя: 18 ряд КПП + главная пара 3,9.
2. Наиболее подходящая КПП для спортивного атмосферного двигателя: 7 ряд КПП + главная пара 4,3.
3. Наиболее подходящая конфигурация КПП для турбового гражданского двигателя: 104 ряд + главная пара 3,5.

Дифференциал — двухсателлитный, натяг регулируется разной толщиной регулировочного кольца.

В спортивных автомобилях часто используется блокировка дифференциала.

Блокировка дифференциала — механизм, блокирующий дифференциал для того, чтобы оба колеса крутились равномерно. Первоначально блокировка применялась на внедорожниках, чтобы передняя и задняя оси крутились равномерно.

В нашем случае особой популярностью пользуются винтовые блокировки, т. к. легко устанавливаются в КПП, увеличивают проходимость по мокрой дороге, дают преимущество при разгоне за счет равномерного постоянного вращения колес.

https://youtube.com/watch?v=Bb7leiitIo4

Задняя

Что касается последней, ее передаточное число составляет 3.53. Задняя скорость обеспечивает вращение вала трансмиссии в противоположную сторону. Для этого ей нужен дополнительный вал с отдельной шестерней. В результате число пар шестерен меняется на нечетное, а крутящий момент меняет свое направление. Также данная передача лишена синхронизатора – на скорости ее включить не получится. КПП ВАЗ-2114 имеет передачу с равным передаточным числом, которое составляет 0,941. Это четвертая скорость. Таким образом, вторичный вал трансмиссии вращается с таким же усилием, как и вторичный. То есть угловая скорость вращения двух элементов одинакова. Ее автомобилисты называют «прямой».

Схемы жгутов проводов ВАЗ-2115

С 9-ти контактной квадратной колодкой на инжектор, нефиксируемой кнопкой включения зптф, и реле блокировки стартера (инжектор отключает стартер если двигатель запущен).

Жгут панели приборов

Есть реле задних противотуманных фонарей (крепится рядом с монтажным блоком, предохранитель болтается рядом), кнопка без фиксации. Работает так: если включен ближний свет и/или передние противотуманки (если есть), нажимаем и отпускаем кнопку — зптф включаются. Выключаются при повторном нажатии на кнопку или автоматически при выключении фар, чтобы водитель не забыл их выключить.

Жгут подсветки бардачка

На крышке стоит магнитик, когда он далеко от датчика с герконом, подсветка бардачка включается (геркон замыкает контакты).

Жгут дополнительный — замок

Подключается к панели приборов, разъём рядом с ручкой капота. Розовый — блокировка дверей, постоянный плюс, предохранитель болтается рядом с ручкой открывания капота. Бело-чёрный — на двери для электростеклоподъёмников, плюс при зажигании, включается через реле и предохранитель в монтажном блоке. Так же на фото проводка для колонок магнитолы.

Подключается к жгуту дополнительному.

Подключается к жгуту дополнительному.

Жгут подогрева сидений

Серый провод подключается к разъёму куда подключается жгут дополнительный (к серому проводу если он есть), плюс при зажигании, реле крепится рядом с монтажным блоком и предохранитель располагается рядом с ручкой капота. Белый провод подключается к жгуту дополнительному, подсветка кнопок.

Масло

АвтоВАЗ рекомендует трансмиссионное масло следующей категории:

• Группа по API : GL-4
• Класс вязкости по SAE: 75w90т (синтетика), 80w85 (минеральное), 85w90 (полусинтетика)
• Рекомендуемые марки масло заводом (не факт, что это хорохо, я лично не лил, да и в магазинах не найдешь их): Лада транс кп, лукойл тм 4-12, новой транс кп, нордикс супертранс рхс, транс кп, славнефть тм-4 ну и другие редкие марки, которые зачастую ненайдешь в магазине.
• Заправочный объем масла в КПП – 3,3л
• Что касается вязкости, то я бы посоветовал 75w90 (синтетика), т.к. наиболее универсальная, меньше замерзает зимой, летом соответственно без проблем. Что касается полусинтетики, то в основмном её делают только российские производители, поэтому рекомендуется именно синтетика.
• Слухи о том, что синтетика выдавливает прокладку – ничего подобного. Все пользуются, никто не жалуется, просто за сальниками нужно следить.
• Единственный минус синтетики – то что КПП работает немного пошумней , чем на полусинтетики.
• Опыт эксплуатации:
• Кастрол 75w90 – зимой подмерзает, но на нейтрале не едет.
• Shell Getribeoil EP 75w90 – можно заводиться без выжатой педали сцепления.
• ТНК 75w90 – аналогично что и «шелл»
• На самом деле, самое главное при выборе масла – не попасться на подделку, поэтому покупайте у проверенных продавцов, официальных диллеров.

Отличия от предшественницы

Автомобиль ВАЗ 2115 является более модернизированной версией одели 21099. Усовершенствование «девяносто девятой» поспособствовало обновлению и электросхемы проводки.

Следует отметить, что в отличие от 21099, ВАЗ 2115 инжектор оснащается более новыми частями кузова, в частности, речь идет о:

• усовершенствованной форме передних крыльев;
• внешнем виде передних фар;
• форме задней панели;
• другой форме капота и багажного отделения.

Игрушечные модели ВАЗ 21099 и ВАЗ 2115 Разумеется, изменения затронули и моторный отсек. По сравнению с 21099, на ВАЗ 2115 устанавливается более мощный двигатель. Также изменения коснулись и салона — более усовершенствованная центральная консоль, приборная панель, а также сиденья. В конструкцию автомобиля был добавлен и бортовой компьютер. Соответственно, изменения претерпели и габаритные размеры ВАЗ 2115. Но в целом этот автомобиль остался таким же — переднеприводным, пятидверным и пятиместным седаном.

Слив масла КПП

В первую очередь сливаем масло с коробки. Если Вы не знаете, как снять КПП, то воспользуйтесь следующей инструкцией:

1. Ставим машину на ровную поверхность
2. Под задние колёса с обоих сторон подкладываем противооткаты.
3. Обесточить автомобиль.
4. От картера отвинчиваются болты крепления, снимается его защита.
5. Откручивается провод массы, присоединённый к картеру.
6. Откручиваем гайки на тросике сцепления.
7. Полностью снимаем трос сцепления. Отсоединяем его от коробки.
8. Со стартера снимаем все провода.
9. Снимаем стартер. Для этого откручиваем болты, на которых он держится.
10. Приводная тяга, которая осуществляет переключение скоростей, разъединяется с шарниром.
11. Отсоединяем приводящий в движение спидометр, трос.
12. Раскручиваем крепящие тягу болты и гайки.
13. Палец шарнира вынимается из рычага стойки.
14. Шарнир подвески и поворотный кулак разъединяются.
15. Снимаются шрусы.
16. Снимается щиток.
17. Коробка крепится к двигателю с помощью болтов. Откручиваем их.
18. Снимаем коробку.

Заранее подготовим схему переключения КПП.

Недостатки КПП ВАЗ 2114

Несмотря на высокую надежность и простоту конструкции в устройстве узла все же есть конструктивные просчеты инженеров. Ниже представлены основные проблемы трансмиссии, возникающие в процессе эксплуатации.

1. При небольшом износе наблюдается нечеткое переключение скоростей.
2. На повышенных передачах наблюдается «вой».
3. Хруст при включении скоростей (преимущественно вторая и задняя). Причина – износ синхронизаторов.
4. Люфты кулисы из-за износа механизма. При небольшом люфте проблема решается подтягиванием кулисы.
5. Течь масла из сальников и картера.

Причина перечисленных проблем – конструктивные просчеты инженеров и несвоевременное обслуживание узла.

Снятие коробки передач на ВАЗ 2108 (фотоинструкция)

ОБЩИЕ СВЕДЕНИЯ Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.

Снятие коробки передач рекомендуется производить вдвоем ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отверните болты крепления и снимите защиту картера.

2. Отверните болт и отсоедините провод “массы” от картера сцепления.

3. Ослабьте затяжку гаек на наконечнике троса привода сцепления.

4. Снимите наконечник троса с рычага привода сцепления.

5. Отсоедините колодку с проводом от клеммы тягового реле стартера.

6. Отверните гайку крепления и отсоедините провод от контактного болта тягового реле стартера.

7. Отверните три гайки (третья с другой стороны стартера) крепления и снимите стартер.

8. Ослабьте затяжку хомута и отсоедините тягу привода переключения передач от наконечника шарнира

9. Отверните гайку крепления и отсоедините трос от привода спидометра.

10. Отсоедините колодку с проводом от выключателя света заднего хода.

11. Ослабьте затяжку гайки крепления растяжки к рычагу подвески.

12. Отверните гайку крепления растяжки к кронштейну или три болта крепления кронштейна к кузову и разведите левую и правую растяжки в стороны.

13. Выньте шплинт гайки крепления шарового шарнира рулевой тяги к поворотному рычагу.

14. Отверните гайку крепления шарового шарнира рулевой тяги.

15. С помощью съемника выпрессуйте палец шарового шарнира рулевой тяги из поворотного рычага стойки.

16. Отверните два болта и отсоедините шаровой шарнир рычага подвески от поворотного кулака

17. Выдавите монтировкой хвостовик одного из внутренних ШРУСов привода передних колес из коробки передач и отведите его в сторону.

18. Вставьте вместо него технологическую заглушку (например, старый внутренний ШРУС). После этого отсоедините второй ШРУС.

19. Отверните три болта крепления и снимите щиток картера сцепления.

20. Ослабьте затяжку трех болтов и гайки крепления картера сцепления к блоку цилиндров.

21. Положите на фланцы крыльев в районе опор передних стоек подходящие деревянные опорные бруски и установите на них брус для вывешивания двигателя. Брус должен опираться только на фланцы крыльев!

22. Прицепите двигатель за рым к брусу длинным болтом с крюком. Для этого также можно воспользоваться прочной веревкой или проволокой. (Для удобства фотографирования капот снят).

23. Отверните две гайки крепления задней опоры силового агрегата к кузову.

24. Отверните гайку и выньте болт левой опоры силового агрегата.

25. Отверните три гайки крепления левой опоры силового агрегата к коробке передач и снимите опору.

26. Окончательно отверните три болта и гайку (с другой стороны коробки передач). При снятии коробки передач сначала отведите ее от двигателя в горизонтальной плоскости, чтобы вывести первичный вал из сцепления. Не повредите при снятии лепестки диафрагменной пружины сцепления.

Модификации

Производитель ВАЗ 2115 предлагает потребителям на выбор несколько комплектаций, от которых зависит их стоимость:

1. Полуторалитровый карбюраторный мотор. В этом случае машина маркируется как ВАЗ 2115-01.
2. Мотор с таким же объемом, характеризующийся наличием системы распределительного впрыска топлива. Кроме того, машина оснащена также электронным управлением и маркируется она как ВАЗ 2115-20.

Габариты «пятнадцатой» Лады

Электрооборудование автомобиля

В инжекторах или карбюраторах ВАЗ 2115 используется однопроводная схема электрооборудования. В этом случае отрицательный вывод источников питания подводится к минусу, а сам плюсовой вывод подается отдельным проводом.

В результате того, что ВАЗ 2115 карбюратор и инжектор имеют определенные различия, существует и разница в конструктивных особенностях проводки:

1. В инжекторных версиях жгуты проводки по своим размерам чуть больше в результате того, что система оснащается дополнительными регуляторами и прочим электрооборудованием.
2. В результате изменения схемы были внесены правки в конструкцию некоторых электроцепей.
3. Кроме того, была изменена схема укладки некоторой части электрики в целом.

Схема проводки на «пятнадцатой» Ладе На автомобилях ВАЗ 2115, как и на предшественниках, процесс ремонта схемы электропроводки и оборудования обычно приводит к повреждению фиксирующих клипс. В любом случае, если эти элементы повредились, их необходимо заменить, в противном случае электропроводка может быть очень близко к горячему мотору, что приведет к ее повреждению.

Защита электросетей машины

Схема электрооборудования, в частности, цепи питания в этих моделях авто защищаются от различных повреждений с помощью плавких предохранителей. Стоимость этих элементов в магазинах минимальная, однако они выполняют очень важную роль и всегда должны быть в рабочем состоянии.

Предохранители не защищают только:

• схему зарядки аккумулятора авто;
• схему зажигания;
• электросхему питания генератора и стартера.

Защита электрооборудования осуществляется блоком, в который собраны все предохранители, и находится этот блок в моторном отсеке. Такое электрооборудование, как стартер, очистители лобового стекла, а также оптика — подключается к общей схеме посредством реле. Реле также устанавливают в блоке. В общем электросхема мотора дворников и оптики защищается биметаллическими многоразовыми элементами.

Блок реле инжектора

Итак, как защищается электрооборудование на отечественных авто:

• предохранители на блоке, которые предназначены для защиты различных элементов оборудования, маркируются как F1-F20;
• К1 — это устройство, защищающее цепь очистителей оптики;
• К2 — отвечает за работоспособность световой сигнализации, а также поворотников;
• К3 — элемент обеспечивает функциональность дворников очистки ветрового стекла;
• К4 — устройство защищает электрическую цепь оптики, в частности, лампочек накаливания;
• К5 — если машина оснащена электрическими стеклоподхемниками, то это реле отвечает за их работоспособность;
• К6 — рулевой гудок авто;
• К7 — устройство системы обогрева заднего стекла;
• К8 — дальнее освещение транспорта;
• К9 — ближнее освещение автомобиля.

Нужно отметить, что лампы для противотуманных огней в задних фарах защищаются отдельно. Для этого используется плавкий предохранитель, установленный в салоне транспорта под центральной консолью. Он находится в жгуте проводов, рядом с кнопкой включения оптики.

Разборка коробки передач ВАЗ 2115

Промойте коробку передач, не допуская попадания воды в картер, и установите ее на стенд для разборки. Снимите кронштейн подвески силового агрегата и кронштейн крепления троса выключения сцепления.

Рис. 3.7. Коробка передач: 1 – подшипник выключения сцепления; 2 – направляющая втулка; 3 – первичный вал; 4 – роликовый подшипник вторичного вала; 5 – вторичный вал; 6 – стопорное кольцо; 7 – ось сателлитов; 8 – ведущая шестерня привода спидометра; 9 – заглушка транспортная; 10 – сальник привода колеса; 11 – роликовый конический подшипник дифференциала; 12 – шестерня полуоси; 13 – сателлит; 14 – коробка дифференциала; 15 – картер сцепления; 16 – ведомая шестерня главной передачи; 17 – пробка сливного отверстия; 18 – регулировочное кольцо; 19 – ведомая шестерня I передачи вторичного вала; 20 – синхронизатор I и II передачи в сборе; 21 – ведомая шестерня II передачи вторичного вала; 22 – стопорное кольцо; 23 – упорное полукольцо; 24 – ведомая шестерня III передачи вторичного вала; 25 – синхронизатор III и IV передачи в сборе; 26 – ведомая шестерня IV передачи вторичного вала; 27 – игольчатый подшипник шестерен вторичного вала; 28 – шариковый подшипник вторичного вала; 29 – упорная пластина; 30 – ведомая шестерня V передачи вторичного вала; 31 – синхронизатор V передачи в сборе; 32 – гайка; 33 – упорная шайба; 34 – ведущая шестерня V передачи первичного вала; 35 – задняя крышка картера коробки передач; 36 – шариковый подшипник первичного вала; 37 – картер коробки передач; 38 – роликовый подшипник первичного вала; 39 – сапун; 40 – сальник первичного вала

Отвернув гайки, снимите заднюю крышку 35 (см.

Рис. 3.12. Снятие первичного и вторичного валов

Выньте одновременно первичный и вторичный валы (

Рис. 3.13. Снятие механизма выбора передач

Отверните болты крепления механизма выбора передач (

Рис. 3.14. Детали вторичного вала: 1 – гайка; 2 – упорная пластина; 3 – скользящая муфта синхронизатора V передачи; 4 – ступица скользящей муфты; 5 – блокирующее кольцо синхронизатора; 6 – шестерня V передачи; 7 – дистанционное кольцо игольчатого подшипника; 8 – игольчатый подшипник; 9 – втулка шестерни V передачи; 10 – упорная шайба; 11 – шариковый подшипник; 12 – упорная шайба; 13 – втулка шестерни IV передачи; 14 – шестерня IV передачи; 15 – скользящая муфта синхронизатора III и IV передач; 16 – ступица скользящей муфты; 17 – шестерня III передачи; 18 – стопорное кольцо; 19 – упорные полукольца вторичного вала; 20 – шестерня II передачи; 21 – скользящая муфта синхронизатора I и II передач с зубчатым венцом заднего хода; 22 – стопорное кольцо ступицы синхронизатора; 23 – ступица скользящей муфты синхронизатора I и II передач; 24 – пружина синхронизатора; 25 – сухарь; 26 – фиксатор; 27 – шестерня I передачи; 28 – роликовый подшипник

При необходимости разборки вторичного вала зажмите его в тисках с накладками из мягкого материала и универсальным съемником спрессуйте шариковый подшипник с вала. Аналогично спрессовывается подшипник с первичного вала. Затем снимите с вторичного вала ведомые шестерни IV, III, II и I передач и синхронизаторы в сборе в порядке, указанном на

Рис. 3.15. Дифференциал в сборе: 1 – ось сателлитов; 2 – стопорное кольцо; 3 – полуосевые шестерни; 4 – ведущая шестерня привода спидометра; 5 – коробка дифференциала; 6 – сателлит; 7 – ведомая шестерня главной передачи

– при необходимости замены ведомой шестерни отверните болты ее крепления и спрессуйте шестерню 7 (

Рис. 3.16. Детали механизма выбора передач: 1 – шток выбора передач; 2 – рычаг штока выбора передач; 3 – корпус механизма выбора передач; 4 – трехплечий рычаг выбора передач; 5 – блокировочные скобы; 6 – ось рычага выбора передач; 7 – направляющая ось блокировочных скоб; 8 – вилка включения заднего хода; 9 – фиксатор; 10 – упорная шайба; 11 – пружина

При необходимости разберите механизм выбора передач, для чего отверните гайку крепления оси 6 (рис. 3.16) рычага выбора передач и снимите стопорные кольца с оси вилки заднего хода и с оси 7 блокировочных скоб, снимите вилку 8 заднего хода, рычаг 4 выбора передач в сборе с блокировочной скобой 5, ось 6 рычага и пружину 11 с упорной шайбой 10.

При необходимости снимите привод спидометра, для чего отверните гайку его крепления и, поддерживая валик ведомой шестерни, выньте привод спидометра.

Видео про «Разборка коробки передач» для ВАЗ 2115

ремонт и разборка коробки ВАЗ 2114

Ремонт КПП ВАЗ 2115(2110,2111,2112).разборка коробки переключения передач

разборка КПП ваз 2108-2114

Приборка 2115: описание и назначение кнопок и ручек

Если с рычагами на рулевой рейке все просто – слева находится переключатель положения света фар и выключатель поворотников. С кнопками посложнее.

На приборке основные клавиши вынесены в отдельную «полосу». Для понимания сути приведем их расшифровку слева на право.

1. Выключатель наружных габаритных огней.
2. Активация ближнего света фар головной оптики.
3. Передние противотуманки.
4. Задние ПТФ. Если не установлены – резерв.
5. Кнопка включения подогрева заднего стекла.

Лада 2115: горит лампочка масла на центральной панели

Если на консоли появляется значок в форме лейки – свидетельствует о наличии проблем в системе смазки двигателя. Подобное вызвано падением уровня масла в картере или неисправностью насоса. Если двигатель старый, проблема может быть вызвана засорением масляных магистралей.

Что означает восклицательный знак на приборке Лада 2115

На «пятнашке» символ используется только в одном виде – это красный индикатор в круге. Значок указывает на неисправности в тормозной системе машины. Если загорелся этот символ во время движения — остановитесь и найдите причину поломки. Обычно достаточно долить жидкость в расширительный бачок или заменить изношенные колодки.

Горит лампочка аккумулятора на приборке 2115

Значок в форме красной батареи говорит о том, что АКБ не заряжается должным образом. Нужна полная диагностика бортовых систем, связанных с генераторной установкой и ее проводкой.

Неисправности КПП ВАЗ 2114

Сначала стоит рассмотреть неисправности, которые можно удалить без демонтажа. В случае, когда не прожимается задняя передача, стоит проверить хомут и сам механизм на наличие блокировки. Еще одна распространенная проблема – это дребезжание рычага КПП. Звук появляется из-за втулки, которая бьется о поверхности крыльев. Решить заводской дефект можно при помощи напильника – определяется погрешность и удаляется лишний металл.

Ремонт и, соответственно, снятие КПП требуется в том случае, когда при смене передач появляется скрежет или хруст в коробке передач, слышен гул, рычаг двигается с трудом. Также без демонтажа не обойтись, когда некоторые передачи выключаются произвольно (проблема вызвана сбоем регулировки привода или поломкой синхронизатора).

Устройство коробки передач ВАЗ 2114

При явных недостатках в конструкции, но при нормальной эксплуатации этот узел работает довольно долго. Учитывая то, что многие не соблюдают интервал замены трансмиссионного масла или периодически неправильно «втыкают» скорости, живучесть коробки на четырнадцатой высокая.
Для понимания принципа работы или ремонта своими руками нужно знать устройство узла. Ниже на фото представлена схема узла.
В кратком виде можно перечислить основные компоненты конструкции:

• Картер для масла;
• Крышка корпуса;
• Валы шестерни;
• Шестеренки;
• Дифференциал;
• Передаточные части (числа).

Если на «Самаре» первого поколения могли ставиться 4-х ступенчатые коробки, то на «четырках» с завода устанавливаются только «5-ступки».
Для сохранения узла в рабочем состоянии нужно периодически проводить ремонт и обслуживание. Замена сальников, синхронизаторов, трансмиссионного масла, подшипников – все это нужно проводить своевременно. Обслуженная трансмиссия позволяет эксплуатировать автомобиль без лишних трудностей.
При желании владельца в конструкцию трансмиссии могут вноситься доработки. Для повышения динамики и лучшего передаточного числа меняются валы или некоторые шестерни. При небольших доработках можно избавиться от классического «воя» и шума.

Вывод

Итак, подведем итоги. Автомобиль «Лада 2114» нельзя назвать комфортным и роскошным автомобилем. Качество сборки и деталей оставляет желать лучшего. Но назвать это авто совсем плохим также невозможно. За свою стоимость (250 000 руб.) это достойный вариант для молодежи, а также в качестве автомобиля на каждый день. Доступность и низкая цена запчастей — один из немаловажных плюсов. В машине нет кондиционера, круиз- и климат-контроля, кожаных сидений, но этот автомобиль создавался как бюджетный.

При желании это авто может стать конструктором для любителей «поковыряться» в машине. Также ВАЗ-2114 подойдет для начинающих водителей, которые ищут недорогое авто.

09.05.2012

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатая пришла на смену ВАЗ 2109. Изменения были внесены как и во внешний вид кузова, так и в салон.
