Замена клапанов lada priora (ваз приора)

Что такое притирка и зачем притирать клапана

Притиркой клапана в основном шлифуется по поверхности клапанов (которые позволяют топливу и воздуху свободно поступать) и в месте, где они соприкасаются друг с другом. Это делается путем нанесения специальной пасты на края клапанов. В итоге получается идеальная герметичность, которая предотвратит выход газов во время использования двигателя.

Двигатель внутреннего сгорания работает путем достижения определенной степени сжатия, которая отличается между моделями, и сжигания воздушно-топливной смеси, которая сжимается до определенного объема, устанавливаемого коэффициентом сжатия. И если топливно-воздушная смесь протекает через седло, объем воздушно-топливной смеси изменится, а процесс сгорания не будет точным, что приведет к снижению производительности двигателя.

Преимущества процедуры:

• Создает максимальное уплотнение между клапаном и головкой, которое предотвратит выход газов во время работы двигателя.
• Большая площадь контакта обеспечивает рассеивание тепла от клапанов к головке, что предотвратит сгорание клапанов.

В результате весь процесс приведет к получению более тонких поверхностей, устранению незначительных дефектов, созданию более надёжной герметичности.

Особенности затяжки креплений

С этой работой сможет справиться даже не профессионал

Важно соблюдать два правила – момент затяжки и последовательность работы с крепежами. Момент затяжки на двигателях с 8 и 16 клапанами не имеет отличий, тогда как последовательность отличается

Обратите внимание на приведенные схемы, на них цифрами указана очередность затягивания болтов

Уделить внимание блоку цилиндров необходимо:

• если в процессе эксплуатации от вибрации болты расшатались (неисправность обнаруживается по пропусканию прокладки);
• после демонтажа ГБЦ и установки;
• если заменена железная прокладка;
• во время тюнинга блока цилиндров.

Перед работой возьмите инструкцию от вашей «Приоры», чтобы разобраться в том, какой двигатель установлен на автомобиле.

Как заменить ремень ГРМ на Приора (ВАЗ 217030)

1. Снимаем верхнюю декоративную крышку двигателя;
2. Снимаем верхний защитный кожух ремня ГРМ;
3. Снимаем переднее правое колесо;
4. Выставляем двигатель по меткам;
5. Снимаем шкив коленвала;
6. Снимаем нижний защитный кожух механизма ГРМ;
7. Делаем свои метки на ремне и звёздах;
8. Снимаем ремень и ролики;
9. Переносим метки со старого ремня на новый;
10. Устанавливаем новый комплект ГРМ;
11. Устанавливаем на место всё разобранное ранее.

Далее в фотоотчете показана более детальная инструкция о замене ремня и роликов механизма газораспределения автомобиля Лада Приора (ВАЗ 217030) 1.6 16 клапанов своими руками.

1

Приступаем к замене ремня ГРМ на автомобиле ВАЗ «Приора». Первым делом будем снимать декоративную крышку двигателя.

2

Но для для начала отсоединяем вакуумный датчик от крышки. Поднимаем датчик вверх и выводим его из пазов на крышке двигателя.

3

И снимаем декоративную крышку двигателя, потянув её вверх, вытаскивая резиновые уплотнители с направляющих на двигателе.

4

Теперь приступим к разбору механизма ГРМ. Снимаем верхний защитный кожух ремня ГРМ, откручивая пять крепежных болтов шестигранником на 5 мм.

5

Снимаем верхний кожух и спускаемся вниз, к колесу, разбирать доступ к ГРМ снизу двигателя.

6

Поддомкрачиваем автомобиль или приподнимаем его на подъемнике. Откручиваем и снимаем переднее правое колесо.

7

Так как за колесом нет никакой защитки, мы можем сразу приступить к установке меток ГРМ на двигателе. Для этого проворачиваем двигатель за центральный болт коленвала. Удобно использовать трещотку с несколькими удлинителями и головку на 17 мм.

8

Метка ВМТ на защитном кожухе ГРМ, должна смотреть на промежуток, между первым и вторым зубом, после промежутка без зубьев, на шкиву коленвала.

9

А метки на звездах распредвалов должны быть напротив меток на заднем защитном кожухе ремня ГРМ.

10

Когда двигатель выставлен по меткам, можем смело откручивать шкив коленвала. Самый простой способ открутить шкив, это использовать пневмогайковерт. Если гайковерта нет, то необходимо просить о помощи напарника. Напарник должен сесть в авто, нажать на педаль тормоза, включив пятую передачу. Таким образом двигатель застопориться и можно откручивать шкив.

11

Сняли шкив и снимаем установленную за ним дистанционную шайбу.

12

Теперь можно еще раз проверить метки ГРМ. Метка на коленвале — это соответствие шпонки шкива коленвала напротив отливки на двигателе.

13

Для более удобной установки нового ремня ГРМ, рекомендуем, корректором установить свои метки на звездах и ремне.

14

Нарисовав метки, откручиваем два болта крепления нижнего кожуха механизма ГРМ, используя шестигранник на 5 мм. И снимаем защитный кожух.

15

После снятия нижнего кожуха приступаем к разбору газораспределительного механизма. Ключом на 15 мм откручиваем болты крепления роликов ГРМ. Снимаем ролики и ремень. Осматриваем состояние водяного насоса.

16

Сравниваем новый комплект ГРМ со снятыми роликами и ремнем.

17

Слаживаем ремни один к одному и переносим свои метки со старого ремня на новый. Зубцы ремня желательно пересчитывать и пройтись по кругу, чтобы быть уверенным что ремень правильный.

18

Устанавливаем на двигатель новые ролики и устанавливаем ремень по своим меткам.

19

Натягивать ремень необходимо натяжным роликом. На нём указана стрелка, в какую сторону поворачивать ролик. Правильная натяжка ремня будет в момент, когда прорезь на ролике и натяжной планке ролика встанут напротив друг друга.

20

После правильной натяжки ремня, необходимо несколько раз провернуть двигатель, и снова проверить правильность меток ГРМ и натяжки ремня. Если всё в порядке, то можно приступать к обратной сборке двигателя.

21

Так как мы шкив коленвала снимали вместе с ремнем генератора, не ослабляя натяжку ремня, нам необходимо сместить генератор к двигателю. Это необходимо, чтобы была возможность легко надеть ремень генератора. Ключом на 13 мм ослабляем затяжку верхнего болта генератора, а ключом на 10 мм выкручиваем натяжной болт генератора.

22

Прикручиваем на место шкив коленвала и надеваем ремень генератора. Прикручиваем на место колесо.

23

Устанавливаем на место защитные кожухи ремня ГРМ.

24

Устанавливаем на своё место верхнюю декоративную крышку двигателя и заканчиваем работу.

Оплата через PayPal

После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.

Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.

Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку «Create an Account (Создать аккаунт)» — на рисунке показано стрелочкой.

После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.

После указания данных, необходимых для осуществления платежа, надо нажать на кнопку «Pay Now (Оплатить)».

Как устранить стук гидротолкателей на Lada Priora

Своевременное и качественное обслуживание маслосистемы двигателя – залог безупречной работы гидрокомпенсаторного механизма. Ведь узел рассчитан на использование в течение всего ресурса силовой установки.

Использование рекомендуемой смазки

Когда гидротолкатели только застучали, производитель рекомендует сменить смазку на проверенный вариант. Поэтому при возникновении вопроса, какое масло лить в принципе, стоит проанализировать отзывы на предмет приемлемости определенной модели нефтепродукта гидравлическими компенсаторами.

Безусловно, лучшим выбором для Lada Priora будет рекомендованный заводом-изготовителем состав, указанный в книге по эксплуатации. Однако не все современные популярные продукты занесены в список.

Анализ мнений показывает, что действительно при оговоренной заводом универсальной вязкости 10W-40 или 5W-40 не каждое масло подходит. Например, Shell Helix Ultra 5W-40 вызывает стук уже на 15 000 км пробега, в то время как на Liqui Moly Optimal Synth 5W-40 «гидрики» молчат даже на 80 000 км.

Отзывы показывают, что оптимально выбирать следующие смазочные составы:

• Total Quartz 9000 Energy 5W-40.
• Mobil Ultra 10W-40.
• Wagner Windigo 10W-40.

Промывка

Многие владельцы в запущенных случаях прибегают к общей промывке двигателя. Однако эффективность такого мероприятия в борьбе со стучащими ГК мала. Объясняется плохой прокачиваемостью масла в области камер гидротолкателей. Если смена смазки не помогает, оптимальный выход – снять крышку ГБЦ и найти, какие стучат гидрокомпенсаторы на моторе Лада Приора 16 клапанов и определить причину этого. Дефектные детали определяются путем диагностики сопротивления хода деревянным клином. Быстрая в сравнении с другими гидроопорами скорость перемещения свидетельствует об износе гидромодуля, наличие постоянного зазора – о его закоксованности.

Эффективным удалением нагара внутри ГК является их локальная мойка. Изношенные сборочные модули ремонту не подлежат.

Присадки

Отсрочить выявление причин и чистку ГРМ помогают присадочные составы. На рынке можно встретить несколько продуктов. Наиболее популярны продукты от Liqui Moly и XADO. Эффективность веществ зависит от конкретного случая. Нередко любители моторных добавок приравнивают химию этого класса к пустой трате денег.

Тюнинг двигателя ВАЗ 21126

Вариант установки турбо-компрессора мы рассматривать не станем, такой тюнинг приводит к очень сильному сокращению ресурса мотора и коробки, мы же выберем более надежный вариант.

Итак, вместо родного коленвала устанавливается новый, с увеличенным радиусом кривошипа, что даст ход поршня 84 мм и увеличит рабочий объем двигателя до 1,8 л. Поршня в таком случае ставятся ремонтных размеров 82,5 мм. Валы можно поставить, к примеру УСА (9.12 фаза 277), или какие либо еще, по-желанию.

Растачиваются каналы ГБЦ для улучшения наполнения воздухом, устанавливаются «Волговские» форсунки, а так же облегченный маховик весом в 4,1 кг вместо заводского, масса которого — 6,5 кг. При желании, можно удалить катализатор и доработать выхлопную систему, что так же даст дополнительные 8-10% в приросте мощности.

После сборки двигателя обязательна установка грамотной прошивки ЭБУ с корректировками по логам, так называемым — откатом онлайн. Без него, с прошивкой под какую-либо стандартную конфигурацию двигатель автомобиля может просто не раскрыть свой потенциал.

Ремонт ГБЦ

Все гидрокомпенсаторы маркируем цифрами при помощи обыкновенного канцелярского штриха и убираем подальше. Вытащить их поможет обыкновенный магнит. Рассухариваем клапана и снимаем маслосъемные колпачки (сальники клапанов), клапана в металлолом, сальники в мусор. Вычищаем все каналы. Головку отвозим на шлифовку, на всякий случай. Промыв после шлифовки еще раз керосином и продув воздухом начинаем собирать.

Свежекупленные клапана расставляем в последовательности, в которой они будут стоять в ГБЦ и по очереди начинаем притирать. Стержень клапана смазываем чистым маслом, а на кромку наносим притирочную пасту.

Вставляем клапан на свое место и надеваем на стержень клапана приспособление для притирки клапанов. В магазинах продается приспособление для ручной притирки, но поскольку на дворе двадцать первый век механизируем процесс. Берем старый клапан и отрезаем от него стержень, на него подбираем резиновую трубку такого диаметра, что бы одевалась с натягом. Стержень в реверсивную дрель, один конец трубки на него, другой на притираемый клапан. На малых оборотах начинаем притирать клапан, постоянно меняем направление вращение и периодически то прижимаем его к седлу то ослабляем усилие. В среднем на клапан уходит секунд двадцать. Вынимаем его и протираем. Клапан считается притертым если на фаске появилась равномерная серая полоска шириной не меньше 1,5 мм.

Такая же полоска должна появится на седле клапана.

Видео притирки клапанов вручную

Для шестнадцати клапанной головки все тоже самое только клапанов в два раза больше. https://www.youtube.com/watch?v=hvZePmMSBdAПосле притирки все клапана и седла тщательно протираем и промываем керосином, чтобы удалить остатки притирочной пасты. Проверяем на герметичность. Закручиваем старые свечи и ставим все клапана на место. Наливаем керосин и ждем три минуты, если керосин не убежал все хорошо, в противном случае перетираем клапана на этом цилиндре.

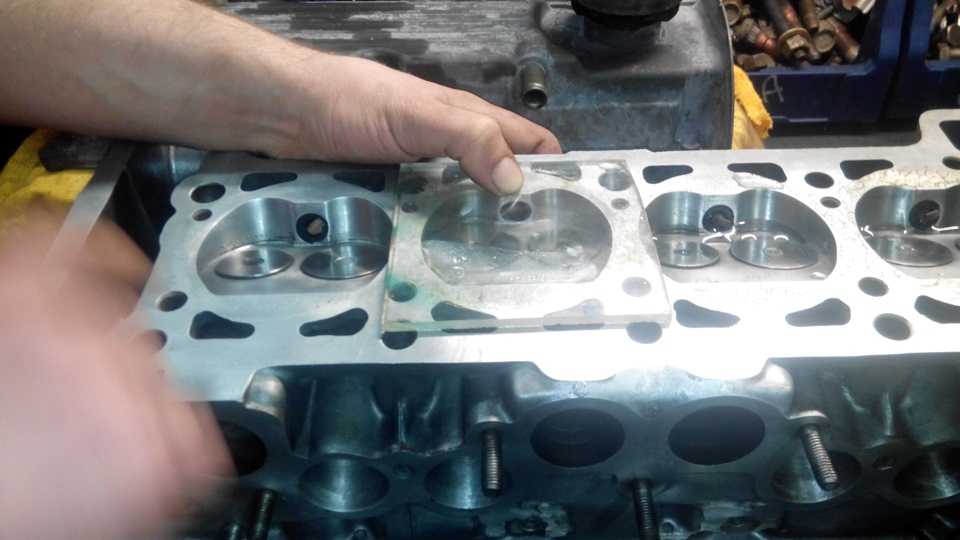

Нам пришлось перетереть еще раз четыре клапана, после чего керосин перестал убегать.

Набиваем новые сальники клапанов.

Вставляем клапана на место и засухариваем. Перед этим стержни клапанов смазываем чистым маслом. Смазав чистым маслом ставим на место гидрокомпенсаторы и накрыв чистой тканью убираем головку с глаз долой. С ГБЦ закончили.

Какой ресивер на Приору лучше

На этот вопрос нет однозначного ответа. Каждая ситуация индивидуальна. Однако можно провести некоторое сравнение между ресиверами, изготавливаемыми из пластика и алюминия.

Преимущества алюминиевых изделий:

• более высокая прочность и износостойкость;
• повышенная мощность работы двигателя за счет конструктивных особенностей, большего объема подаваемого воздуха;
• некоторые модели более просты в установке и соответственно в снятии.

Кроме того, важную роль для обеспечения повышенной мощности играет и форма самого коллектора, которая не должна содержать резких углов и переходов. Самое главное различие между пластиком и металлом это прочность и долговечность последнего. Поэтому можно рекомендовать установку именно металлических разновидностей впускных коллекторов для автомобилей Лада Приора.

Шестнадцатиклапанный двигатель ВАЗ 21124: ремонт и тюнинг

Двигатель ВАЗ 21124 16 клапанов появился в 2004 году, путем реконструкции и усовершенствования двигателя 2112 и монтировался на автомобили, производимые концерном АВТОВАЗ, моделей 2111, 2112, 2111.

Обновленный ДВС получил увеличенный литраж — 1.6 л. Увеличенный объем двигателя ваз 21124 достигнут путем увеличения расстояния между осями коренных и шатунных шеек коленчатого вала на 7,3 мм (было — 30,5 мм, стало 37,8 мм). Причем, увеличение объема произошло без изменения диаметра цилиндров, он остался прежним — 82 мм.

Таким образом был достигнут замысел конструкторов — доведение характеристик экологичности до европейского уровня. Рассмотрим его описание более подробно.

Проблемные места в двигателе

В период эксплуатации этого транспортного средства владельцы обнаруживают неисправности и слабые места мотора. К ним относятся следующие:

1. Помпа. Еще этот элемент называют жидкостным насосом. Он довольно часто ломается. Если владелец транспортного средства вовремя не посмотрел на показатели температурного датчика, то поломка жидкостного насоса может привести к тяжелым последствиям. Эта установка быстро перегревается, а потом ее просто заклинивает. Чтобы вернуть работоспособность детали, придется проточить цилиндры, а потом поменять поршневую группу.

Довольно часто водители Приоры предъявляют жалобы на то, что масло подтекает под крышкой механизма клапанного типа. Чтобы устранить такую проблему, нужно просто заменить прокладки.

Как правило, ремонтные работы заключаются в том, что требуется расточить цилиндры или просто заменить поршни.

Замена генератора Приора 16 клапанов своими руками видео

ВАЗовские модели автомобилей обычное не представляют никакой сложности при простом ремонте или разборе, обслуживать их недорого практически в любом сервисе, а базовые комплектации при необходимости поддаются даже новичкам. Но если вам потребовалась замена генератора Приора 16 клапанов с кондиционером или гидроусилителем, демонтировать его будет довольно сложно ввиду более узкого пространства под капотом, и нужна подготовка.

Почему, собственно, сложна замена генератора на Приоре 16 клапанов?

У шестнадцатиклапанной версии между головкой и радиатором куда более узкое расстояние, чем на восьмиклапанной.

Если снять на 16-клапанном генераторе крепежные болты, снять его все равно не будет возможным — он будет упираться в радиатор. Потому что свободное место под капотом будет занято компрессором или насосом.

Не тяните за генератор ни в коем случае, это повредит радиатор. Если что-то не отцепляется само по себе — не применяйте силу.

Как снимается генератор

В помещении предпочтительно иметь крановую балку, на крайний случай можно воспользоваться домкратом на колесиках, специальным для вывешивания двигателя. Действовать следует следующим способом.

• Отсоедините клеммы аккумулятора.
• Вывесить мотор.
• Снять ремень привода.
• Ослабить патрубки на гидроусилителе или кондиционере.
• Снять с генератора крепления.
• Теперь генератор можно отсоединить и подать. Сначала в сторону, потом вверх.
• Когда все проводки будут отсоединены, генератор можно снимать.

Замена ремня генератора на Приоре 16 клапанов проводится в обратном порядке, просто установите новую деталь, следуя по инструкции.

Как снять генератор на Ладе без кондиционера

Если у вас не установлено дополнительное оборудование, замена генератора Приора 16 клапанов пройдет чуть проще, так как места под капотом будет больше.

• Снимите клемму на минус с аккумулятора.
• Снимите защиту с двигателя.
• У натяжителя ремня отверните гайку (не полностью, максимум на четыре оборота). Теперь его можно ославить, немного повращав винт. Когда он достаточно освободится, можете его снять.
• Снимите защитный колпачок, чтобы потом снять клемму со жгута проводов. Теперь можно снять колодку проводов.
• Выверните гайку, чтобы снять крепящий сверху болт, затем сделайте то же самое с болтом нижнего крепления.
• Снимите ремень, а затем и весь генератор.

Поскольку в продвинутых комплектациях с кондиционером ремень на генератор ставится длиннее, то и при необходимости его замены, нужно помнить о некоторых тонкостях. Особенно если чувствуется, что качество сцепления с роликами стало гораздо хуже, тогда придется сделать перенатяжку или смену.

О неполадках в первую очередь скажет свист, явное снижение уровня заряда аккумулятора, даже если он должен быть полностью заряжен. Новые аккумуляторы можно заказать здесь: https://www.rimir.by/products/car/akkumulyatory-95/ . В таком случае в первую очередь стоит взглянуть на ремень — эластичен ли он, не появились ли на нем сторонние трещины.

Замена ремня генератора Приора 16 клапанов должна быть проведена через 60 тысяч километров пробега, ну или раз в два года.

Как поменять ГУР

Вам потребуется смотровая яма, баллонный ключ.

• Ослабьте гайку, чтобы открутить регулировочный болт.
• Теперь можно отодвинуть генератор.
• Сняв правое переднее колесо и его подкрылок, откроется пространство перед старым ремнем.
• Отсюда он легко снимается.
• Можно установить новый. Главное — правильно и хорошо его подтянуть.

Как натянуть ремень и проверить его натяжку

Для Приоры помимо родного рекомендуются аналогичные ремни таких иностранных марок, как Контитех, Дайко, Гейтс, Фленнор.

• Ослабьте гайку ролика, придется держать обойму ключом. Вращая потом этот ключ, обойму можно проворачивать.
• Зажмите гайку у ролика. Проверить качество натяжения следует только на длинном участке между шкивами. Если при надавливании в этом месте на ремень, он прогибается не больше чем на 10 миллиметров, натяжение подходящее.
• Если на вашей Ладе стоит гидроусилитель, следует натянуть его чуть сильнее. Если вы натянете его недостаточно сильно, он будет очевидно свистеть, этот недостаток легко улавливается на слух. Тогда подтяните его чуть сильнее. Если же слышится не свист, а гул, ремень наоборот необходимо приспустить.

На Приоре в обычном сервисе поменять только ремень может стоить от 300 рублей (не считая расходников). Если генератор с роликами или навесной, то цена существенно возрастет до полутора тысяч рублей.

Не стоит забывать чек на оказанные услуги, гарантия на проведенные работы должна быть не менее полугода, если ремень испортится по причине некачественной установки или натяжения, нужно требовать замену за счет сервиса.

Нюансы работы

Если на машине стоит 8 клапанный двигатель, то на нем могут применяться разные по размеру крепежные болты головки:

• на старых моторах 21114 используются винты М12*1,25 с шестигранной головкой;
• на более современных 21116, которые вышли в производство приблизительно с середины 2011 года, установлены элементы М10*1,25 с головкой под «звездочку».

При установке снятой головки необходимо использовать новые винты, поскольку старые будут растянуты и иметь внутренние повреждения.

Основными нюансами при выполнении работ является проверка длины крепежных элементов, соблюдение последовательности закручивания винтов и контроль усилия при затяжке. Нарушение этих условий приводит к повреждениям деталей и необходимости выполнения дополнительных ремонтных работ. Сама процедура не является сложной и может быть сделана самостоятельно в любом удобном месте — в гараже или на открытой стоянке, за исключением случая монтажа головки на двигатель, которую желательно устанавливать в закрытом помещении.

Перед началом проведения процедуры затяжки следует подготовить все необходимое для выполнения:

• ключ со встроенным динамометром до 100 H⋅м;
• набор головок и обычных ключей;
• ключ Тогх Е14;
• штангенциркуль для замера остаточной длины болтов;
• пластина с размеченной шкалой до 180 градусов;
• новые болты.

Динамометрический ключ — важный инструмент для самостоятельного ремонта

Последовательность выполнения операции на 8 клапанном двигателе:

1. Протереть поверхности ГБЦ и осушить отверстия под болты в блоке мотора.
2. Установить прокладку на блок, выставить ее по направляющим.
3. Смонтировать сверху головку и вставить 10 крепежных болтов М10 или М12. Если владелец решил сэкономить и оставить старые винты, то они должны иметь длину не более 135,5 мм.
4. Затянуть элементы по схеме. Сила затяжки должна составлять не выше 20 H⋅м.
5. Затем нужно повторно протянуть болты. Усилие второй затяжки должно быть в пределах от 70 до 85 H⋅м.
6. Далее нужно затягивать винты с доворотом на 90 градусов в той же последовательности. Угол доворота можно контролировать по специальному приспособлению, представляющему собой пластину с приделанной шкалой от 0 до 180 градусов.
7. В соответствии с регламентом, нужно довернуть болты еще раз на 90 градусов.
8. Крепление 8 клапанной головки к блоку закончено.
9. После сборки мотора необходимо проверить качество работы, запустив и прогрев двигатель. Надежно затянутый стык головки и блока не должен пропускать рабочих жидкостей из картера силового агрегата.

Самодельное приспособление для контроля угла доворота

В случае установки на машине более мощного и современного мотора на шестнадцать клапанов, например, модели ВАЗ 21126 или сокращенно 126 процедура протягивания болтов имеет свои особенности.

Для того чтобы правильно выполнить затяжку винтов ГБЦ на таких агрегатах нужно:

1. Убрать замасливание с сопрягаемых поверхностей и проверить отсутствие жидкости в отверстиях болтов.
2. Осуществить установку прокладки, отцентрировать ее и уложить сверху головку.
3. Вставить в направляющие отверстия 10 крепежных винтов М10*1,25, предварительно смазав резьбу моторным маслом. Если решено использовать старые болты, что допустимо для 16 клапанных головок, то их остаточная длина не должна превышать 98 мм.
4. Выполнить предварительную протяжку по схеме с моментом 12-20 H⋅м.
5. Увеличить степень затяжки до 26-34 H⋅м и повторно пройти все болты в такой же последовательности.
6. Затем необходимо довернуть винты на 90 градусов, при этом усилие составит около 50 H⋅м.
7. Повторить затяжку на 90 градусов еще раз, момент на ключе будет примерно 80 H⋅м. Некоторые инструкции рекомендуют выдерживать между доворотами до 20 минут, но на практике не выявлено никаких преимуществ такой схемы.
8. После сборки силового агрегата следует проверить качество выполненной работы.

Если в процессе выполнения работы к болтам приложен правильный момент усилия, соответствующий конструкторским расчетам, то прокладка будет равномерно и плотно прижата по стыку, обеспечивая надежное и герметичное соединение

Важно отметить, что если требуется снимать головку блока с двигателя, то ослабление винтов также производится по установленной регламентом схеме. Хаотичное откручивание элементов приведет к деформации головки и появлению невидимых микротрещин

Загрузка …

Притирка клапана

Пасты для притирания клапанов

Не многие автомобилисты видели непосредственно процесс ремонта головки блока, не говоря уже о самой притирке клапана. Этот процесс достаточно трудоемкий, если делается вручную. Станочный метод, конечно, намного проще, но не всегда эффективный в использовании.

Справа притёрт, а слева ещё нет!

Для того чтобы притереть клапана к седлу необходимы некоторые инструменты и знания. Так, потребуется специальное приспособление для шарошки седел, абразивная паста, а также умение притирать. Рассмотрим, непосредственно сам процесс притирки клапана к седлу:

Этапы процесса шарошки седла клапана

1. При помощи шарошки и фрезы (ручной или автоматической) нарезаем фаску на седле под определенный клапан.

2. На специальном станке снимаем фаску клапана, так чтобы углы на седле и клапане совпали.

3. На фаску клапана наносим абразивную пасту крупной зернистости.

4. Начинаем тереть клапан о седло круговыми движениями, то почасовой стрелке, то против неё.

5. Далее, необходимо нанести абразивную пасту малой зернистости на фаску клапана и провести полировку, так само, как делалось это с крупнозернистой пастой.

6. Проверяем, плотно ли прилегает клапан к седлу. Если не очень и имеются щели, то необходимо повторить процедуру притирки.

Зачем нужна притирка?

Нанесение пасты со средней зернистостью на клапан для притирки

Это делается, чтобы при закрытом впускном клапане в цилиндр не попадала топливная смесь сверх нормы. Если это происходит, то двигатель получает слишком много горючего, что может повлиять на работоспособность и расход.

Идеально притертый клапан к седла

Если плотно не закрывается выпускной клапан, то топливная смесь теряет не только воздух, который поступил в цилиндр, а еще и обратно всасывает выхлопные газы, что способствует скорому прогоранию клапанов. Поэтому, чем лучше сцепка клапана с седлом, тем меньше проблем будет с системой впрыска и выпуска отработанных газов.

Выбор абразивной пасты

Пасты для притирки клапана разных производителей и зернистости

Существует несколько видов абразивной пасты, которая используется для притирки клапанов. Рассмотрим, все варианты, которые можно применять:

• Крупнозернистая абразивная паста. Применяется для первоначальной обработки седел после шарошки. Средняя стоимость 200-250 рублей/тюбик. Рекомендованные производители – Fabo, Abro, Expert, Грин-слоу, Профессионал, Индастриал.
• Паста со средней зернистостью. Применяется для чугунных и седел с твердой стали. Используется после обработкой крупнозернистой. Стоимость составляет – 190-220 рублей/шт. Основные производители – ABRO, Fabo, Профессионал.
• Паста с мелкой зернистостью. Применяется для финальной обработки фаски клапана. Стоимость – 200-300 рублей/тюбик, в зависимости от производителя. Выпускают пасту – Abro, Эффект, Expert, Алмазка.
• Полировочная паста. Используется достаточно редко, в тех случаях, когда необходимо загладить поверхность. Стоимость – 100-200 руб./шт. Производители, которые выпускают: Абро, Профессионал.

Рекомендации

Так, первой убираются все крупные шероховатости и неровности, а вторая – доводит до максимального эффекта. Хотя, если клапана не меняются, то можно пройти среднезернистой пастой, а потом завершить процесс – полировочной.

Паста производства АБРО GP-201, которая имеет сразу два вида: мелкозернистую снизу и крупнозернистую — сверху

В обязательном порядке, после прохождения любой пастой необходимо смывать как сам материал, так и остатки стружки, которая обычно, темного цвета. Это необходимо для того, чтобы достигнуть максимального эффекта, а также посмотреть, еще притирать клапан или уже достаточно.

Определяем неисправный Гидрокомпенсатор

Гидрокомпенсаторы, которые также называют гидротолкателями, выполняют регулировку зазоров клапанов мотора на Приоре 16 клапанной. Ниже будет приведена схема, как проходит демонтаж и замена ГК, но для начала стоит узнать, как определить дефектную деталь среди остальных.

Проверка компенсаторов осуществляется следующим образом:

1. По очереди нажимаем на каждый ГК отверткой. Проверьте, чтобы кулачок распределительного вала был обращен задней частью к толкателю;
2. Если компенсатор исправен, вам понадобится приложить значительное усилие, чтобы прожать его;

Есть еще один метод – поставьте кулачки выступами вверх. Теперь нужно проверить, есть ли между кулачками и ГК зазоры. Утапливая проверяемую деталь Приора 16, необходимость сравнить скорость его движения с остальным толкателями. Если вы обнаружили зазор или ГК слишком быстро опускается, то стоит извлечь толкатель и осмотреть его на наличие загрязнений.

В каких случаях нужна затяжка блока?

В процессе эксплуатации любого автомобиля, в том числе и ВАЗ 2170 Приора, на головку двигателя оказывается долговременное циклическое воздействие газов, находящихся в цилиндрах мотора. На старых силовых агрегатах затяжка винтов ГБЦ могла ослабевать от таких нагрузок и ее периодически требовалось доводить до нормального уровня. Сегодня на всех моторах ВАЗ Приора применяются болты из специальной стали, которые затягиваются один раз на весь срок своей службы.

При появлении утечки охлаждающей жидкости и масла дополнительно подтягивать и протягивать эти болты не имеет смысла, поскольку это не улучшит герметичность стыка. Единственным правильным способом борьбы с течью является снятие головки, проверка ровности сопрягаемых поверхностей и замена прокладки. После выполнения любых ремонтных работ, связанных со снятием головки с двигателя, требуется ее обтяжка с соблюдением всех необходимых условий.

На видео от автора Alex ZW показан процесс установки головки блока на 8 клапанный мотор.

Экспертное заключение

Общие причины стука гидрокомпенсаторов актуальны и для ВАЗ 2170. Специалисты рекомендуют анализировать проявление симптома на горячую и на холодную, а также на различных оборотах. В общем случае механики советуют принять к сведению такие рекомендации:

• При постукиваниях обязательно проверить давление масла на холодном моторе: если оно в порядке, скорее всего неполадка в самих гидротолкателях.
• Если стук только на горячую, решить вопрос можно применением более вязкого масла.
• Постоянное стучание часто требует замены изношенных деталей.

Нередко гидравлические компенсаторы начинают постукивать после замены масла. Здесь выход понятен – использовать проверенные потребителями маслосоставы, и не экономить на них.
