Ока ваз 11113-40 - регулировка поплавкового механизма карбюратора

Как настроить карбюратор

Карбюратор является одним из самых сложных узлов современного автомобиля, позволяющим с максимальной эффективностью использовать конкретный двигатель. Именно от правильности его регулировки зависит потребление топлива и содержание токсичных веществ в выхлопных газах. Независимо от конкретной модели карбюратора и автомобиля правильно отрегулировать параметры воздушно-бензиновой смеси можно, только используя газоанализатор и профессиональное измерительное оборудование. Желательно проводить настройку карбюратора на экономичность после любых работ с двигателем.

Однако осуществить подстройку под свой стиль вождения можно и самостоятельно.

Видеоурок о том, как почистить и настроить карбюратор ВАЗ

При этом следует соблюдать основные правила:

Регулировать карбюратор можно только после выхода двигателя на рабочий температурный режим;
Следует проверить и прочистить все высоковольтные провода, а также клеммы аккумулятора;
Необходимо убедиться в исправности системы подачи топлива и в том, что правильно выставлено зажигание. К регулировке можно приступать, только убедившись в исправности всех остальных систем. Часто причиной появления провалов и слабого отклика на педаль является банальное загрязнение сетчатого фильтра;
Во время регулировки желательно включить все мощные потребители электроэнергии: дальний свет, печку, обогрев стёкол и т.д.;
Перед разборкой и чисткой карбюратора желательно приобрести ремкомплект для конкретной модели. Он содержит жиклёры, уплотнительные прокладки, диафрагмы ускорительного насоса, пускового устройства и других вспомогательных элементов;
Недопустимо использовать для чистки внутренних поверхностей ветошь, кисти или металлическую проволоку. Оптимальный вариант — это применение сжатого воздуха.

SOLEX — популярный производитель карбюраторов для отечественных авто

Основными производителями карбюраторов для отечественных автомобилей являются Озон, Вебер, ПеКАР (К151) и «Солекс» (SOLEX). Принципиальных отличий в их регулировке нет. Однако нужно учесть, что все модификации карбюратора Солекс 2108 имеют различные тарировочные данные, что вызвано их широким применением на автомобилях ВАЗ, ЗАЗ и АЗЛК.

Неисправности и их диагностика

Конструкция карбюратора на автомобиле ОКА такая, что картерные газы выводятся не самым лучшим образом. Это приводит к тому, что двигатель не может максимально использовать свои возможности. Более того, из-за его устройства масло может попадать в карбюратор и загрязнять его. Эти проблемы решаются довольно просто. Для начала можно направить шланг к водяному фильтру. Кстати, все фильтра приходится менять очень часто, так как они быстро загрязняются, а это в свою очередь оказывает негативное влияние на работу двигателя.

При рабочей системе зажигания могут возникать следующие неполадки:

Бедная смесь, проблемы с ЭМК или загрязненность жиклера, что приводит к нестабильной работе мотора;
Засор жиклера также может вызвать неадекватную и неинформативную работу педали газа;
При низком уровне в поплавковой камере может наблюдаться плохая динамика, рывки на низких и средних оборотах;
При нарушениях движения топлива в поплавковой камере, могут возникать рывки при работе двигателя на максимальных оборотах;
Неисправность ускорительного насоса, если резкое нажатие на педаль газа приводит к провалу;
При увеличенном уровне бензина в поплавковой камере или нарушении герметичности игольчатого клапана может возникать трудность с запуском уже теплого мотора;
Неправильная настройка механизма запуска приводит к проблемам запуска мотора на холодную, нестабильным оборотам и т.д.

Следует отметить, что главным признаком какой-либо неисправности является увеличение количества потребляемого бензина. Например, это может возникать, если регулировка механизма запуска была произведена неправильно, когда жиклеры не соответствуют требованиям или имеет место их загрязнение.

Помимо этого на расход влияют погодные условия, шины и стиль управления автомобилем ОКА. Если есть какие-то неполадки, то необходимо отрегулировать устройство и все будет работать четко.

https://youtube.com/watch?v=JVNns5J9CSQ

ВАЗ Ока с двигателем 0,75 л – популярный малолитражный легковой автомобиль девяностых и двухтысячных годов, завоевал сердца многих автомобилистов благодаря своей маневренности, достаточно высокой проходимости и экономичности. Но расход топлива не всегда мог быть одинаковым, во многой степени зависел от того, как настроен карбюратор Ока 11113.

В настоящее время эти малолитражки еще ездят на дорогах нашей страны, и запчасти для авто пользуются спросом. Также для «Окушки» продаются карбюраторные узлы (КУ) различных модификаций, ремкомплекты, жиклеры, прокладки и прочие детали, их можно купить в специализированных магазинах, а регулировку и ремонт топливной системы выполняют не только специалисты, но и многие автовладельцы самостоятельно.

Устройство карбюратора автомобиля Ока

Автомобили под маркой «Ока» выпускались с 1987 и вплоть до 2008 года, сначала производилась модификация ВАЗ-1111 (с двухцилиндровым мотором 0,65 литра). Обновленная модель ВАЗ-11113 была запущена в производство в 1995 году, и она получила движок объемом 749 см³. Первоначально для 0,65-литровых движков Димитровградским автоагрегатным заводом был разработан карбюратор ДААЗ серии 1111, сочетал в себе элементы КУ типа «Озон» и «Солекс». Позже для 0,75-литрового ДВС (двигателя внутреннего сгорания) стала выпускаться модель ДААЗ-11113, которая в дальнейшем претерпела небольшую модернизацию.

Карбюратор 11113 представляет собой устройство для создания воздушно-топливной смеси в определенной пропорции, задает стабильную работу автомобильного двигателя во всех режимах. Корпус этого узла состоит из 3-х частей: верхней крышки, средней (главной) части, где размещается поплавковая камера, и нижней части с дросселями (заслонками), само карбюраторное устройство – 2-камерное, с последовательным открытием дросселей.

Карбюраторный узел включает в себя:

главную дозирующую систему (сокращенно – ГДС), функционирующую на всех режимах, в составе которой имеются диффузоры, жиклеры подача топлива/ воздуха для обеих камер;
систему холостого хода (сокращенно – ХХ), позволяющую стабильно работать двигателю на минимальных оборотах и экономично расходовать топливо;
экономайзер, обогащающий топливную смесь при высоких оборотах и больших нагрузках;
насос-ускоритель, его основная функция – обеспечить равномерную работу без провалов при любом, даже самом резком нажимании на педаль акселератора (газа);
пусковое устройство, позволяющее бесперебойно запускать холодный мотор при низкой температуре воздуха;
поплавковую камеру, за счет нее сохраняется постоянный уровень бензина в карбюраторе, требуемый для стабильной работы ДВС.
переходную систему, которая дает возможность осуществить плавный набор оборотов, без рывков, во время открытия вторичной камеры.

Каждая из систем в этом узле выполняет свою определенную задачу, а настройка и регулировка осуществляются с помощью регулировочных винтов, подбора жиклеров, установки углов положения дроссельной и воздушной заслонки.

Принцип работы

Карбюратор ВАЗ-11113 работает по тому же принципу, что и «Солекс». Суть функционирования очень проста – в поплавочной камере постоянно находится бензин, который за счет разрежения через ГДС подмешивается к воздушному потоку, образуя вместе с ним топливовоздушную смесь.

Работает все так – водитель посредством педали газа воздействует на дроссели, тем самым изменяя скорость потока всасываемого цилиндрами воздуха.

Воздушный поток, проходя через диффузоры создает разрежение в распылителях, из-за чего происходит всасывание топлива, находящегося в поплавковой камере. Всасываемый потоком бензин проходит через топливный жиклер, который благодаря малому сечению отверстия разбивает жидкость на мелкие капли, из-за чего обеспечивается легкость испаряются. И уже в испаренном виде бензин через распылитель подмешивается в воздух.

Чтобы устранить такие проблемы, в конструкцию карбюратора включены экономайзер и ускорительный насос. Первый обеспечивает увеличенное количество бензина при высоких нагрузках мотора. Делается это за счет подачи части топлива в распылитель в обход топливного жиклера.

Статья в тему — Система смазки ОКА

Ускорительный насос отвечает за подачу необходимого количества бензина при резком открывании дросселей. Делает он это путем впрыскивания топлива через дополнительный распылитель. То есть, при резком нажатии на газ, бензин в воздушный поток подается не только через ГТС, а и распылитель ускорителя.

Работы мотора на ХХ обеспечивается системой холостого хода. Состоит она из каналов, через которые топливо подается под нижние заслонки. Воздух же, нужный для работы мотора при закрытых дросселях поступает через отверстия, проделанные в заслонках. Поэтому даже при полностью отпущенном акселераторе, в камеры сгорания подается топливовоздушная смесь, необходимая для работы мотора на минимально возможных оборотах.

Чистка карбюратора ВАЗ Ока своими руками

Наиболее частая проблема отказа нормальной работы движка «Окушки» – засорение карбюраторного узла, причем, забиваться соринками и грязью могут как жиклеры, так и различные каналы. При этом возникают всяческие проблемы:

пропадает холостой ход;
ДВС не развивает обороты;
мотор троит;
повышается расход топлива;
из выпускной трубы глушителя идет черный дым.

В некоторых случаях ремонта, как такового, не требуется, можно обойтись только чисткой карбюратора. Одна из самых распространенных проблем малолитражек ВАЗ – засорение каналов ГДС, когда движок не набирает обороты при открытой заслонке 1-ой камеры карбюратора, хотя холостой ход не теряется. Здесь достаточно часто удается продуть сжатым воздухом КУ на месте, не снимая самого топливо-смесительного устройства. Выполняем эту операцию своими руками приблизительно таким образом:

при заглушенном двигателе открываем капот, в первую очередь демонтируем корпус воздушного фильтра (КВФ);
сжатым воздухом (с помощью ручного насоса, «груши» или компрессора) продуваем каналы ГДС;
после такой чистки запускаем двигатель, проверяем, как мотор набирает обороты;

Если работа ДВС после проведенной операции нормализовалась, можно ставить на место воздушный фильтр, если нет – повторяем продувку еще раз.

Основные типы Карбюраторов ДААЗ

ДААЗ 2107-1107010 – устанавливалась на ВАЗ 2105, а также ВАЗ 2107.

ДААЗ 2107-1107010-20 – устанавливались, как правило, на новые ВАЗ 2106 ВАЗ 2103.

ДААЗ 2107-1107010-10 – устанавливались на моторах ВАЗ 2106 или ВАЗ 2103 без вакуум-корректора с распределителем зажигания.

На автомобилях ВАЗ во все времена устанавливались самые различные типы карбюраторов – Озон, Вебер, Солекс и прочие. При этом некоторые из них пользуются популярностью и до сих пор. Если же говорить в общем, то карбюраторы по типу бывают поплавковыми, барботажными и игольчатыми.

В нашей статье мы уделим особое внимание «родному» карбюратору ВАЗ-2107 – «Озон». При этом сразу хотелось бы отметить, что эти устройства бывают различных серий

К примеру, на «пятерках» и «семерках» чаще всего устанавливались ДААЗ 2107-1107010. В свою очередь маркировка карбюраторов на «шестерках» и «тройках» была немного другой — ДААЗ 2107-1107010-20 (или же аналогичный тип, но с 10 на конце).

Регулировки, осуществляемые своими руками без разборки карбюратора

У большинства карбюраторов доступны для регулировки без разборки:

Винт, позволяющий осуществлять регулировку количества оборотов на холостом ходу;
Винт, позволяющий регулировать обогащение бензиново-воздушной смеси на холостом ходу;
Стопорный винт заслонки дросселя первой камеры;
Держатель жиклёра холостого хода.

В большинстве случаев экспериментальным путём можно, используя только эти элементы, значительно улучшить работу двигателя. Желательно на летний период выставить на холостой ход количество оборотов 800÷900, а зимой — 900÷1000.

Настроить карбюратор оптимально на экономичность смогут на СТО

Очень часто о качестве поступающей в двигатель смеси можно судить по налёту на свечах:

Незначительный серо-коричневый нагар свидетельствует о хорошем качестве смеси;
Чёрный цвет свидетельствует о значительном избытке топлива;
Белый — об избытке воздуха.

Использование индикатора ИКС-2, устанавливаемого вместо стандартной свечи и позволяющего видеть цвет пламени, часто рекомендуют для регулировки качества работы карбюратора. Однако практика показала, что с его помощью получить минимальный уровень токсичности выхлопа очень сложно.

Используя тахометр автомобиля, можно произвести регулировку холостого хода без стробоскопа. Однако оптимально настроить карбюратор на экономичность и отсутствие вредных выбросов желательно на СТО. Несмотря на хорошо описанные методики настройки всех моделей карбюраторов, пробиться на стенд к квалифицированному карбюраторщику всегда сложно.

Конструкция

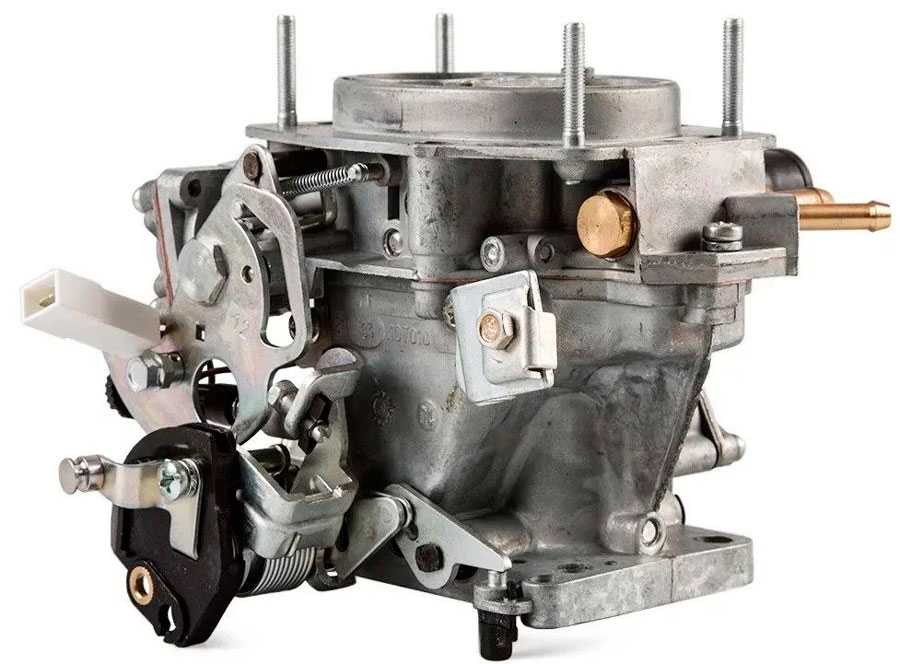

Карбюратор автомобиля Ока

Карбюратор на машине ОКА довольно простой, так как он включает в себя минимум электроники. Среди основных его элементов можно выделить:

Пусковое устройство;
Клапан;
Рычаг регулировки соотношения смеси на низких оборотах и его блок;
Штуцер;
Дроссельные заслонки;
Оси заслонок первой и второй камер;
Рычаг механизма запуска;
Фиксатор троса привода заслонки воздуха на рычаге механизма запуска;
Штуцер подвода выхлопных газов;
Фиксатор троса управление заслонкой.

Помимо этого, ведь механизм объединен в одном целостном корпусе, сверху которого располагается крышка. Такая конструкция позволяет обеспечивать надежную работу всего двигателя в любых погодных условиях. А в случае возникновения каких-то проблем, его можно попытаться починить с минимальным набором инструментов.

Что делать, если карбюратор переливает

Теперь вы знаете, как самостоятельно отрегулировать карбюратор, а также решить ряд других проблем на автомобиле Ока.

Но ещё следует взглянуть на ситуацию, когда карбюратор заливает. Проблема неполадки в том, что запустить мотор в такой ситуации сложно. Обычно это вовсе невозможно.

Потенциальных причин несколько. А именно:

игольчатый клапан не держит, не выполняет свои функции;
бензонасос создаёт избыточное давление, и вероятной причиной является отсутствие обратки;
в поплавочной камере был неправильно выставлен уровень, который превышает норму;
герметичность поплавка была нарушена.

Здесь действовать нужно исходя из конкретной причины.

Начинать всегда рекомендуется с визуального изучения компонентов поплавковой камеры. Если перелив заметный и ощущается сильный запах топлива, то нужно обязательно осмотреть запорный механизм.

Регулировка, а также настройка и замена ремкомплекта на оригинальном карбюраторе Оки — это популярные мероприятия, направленные на снижение расхода топлива, а также на повышение стабильности работы ДВС.

Но стоит быть откровенными. Динамика у Оки оставляет желать лучшего. Чтобы её немного реанимировать, а также добиться лучшего разгона, многие владельцы Оки устанавливают карбюратор Солекс. Такой стандартно ставят на автомобили ВАЗ 2108-2109.

Цена доступная. Зато это эффективный вариант тюнинга.

Если же задача заключается в поддержании работоспособности штатного карбюратора, то потребуется его периодически чистить и регулировать. В настройке нет ничего сложного.

Приходилось ли работать с карбюраторами Ока? Как выполняли настройку? Что в регулировке вам показалось сложным? Какие советы можете дать новичкам?

Ждём ваших ответов.

Подпишитесь, оставьте комментарий, задайте вопрос и расскажите о проекте своим друзьям!

Переливает карбюратор

Нередко на Оке возникает ситуация, когда заливает карбюратор, при такой неисправности обычно очень сложно завести машину, а в иных случаях движок и вовсе не запускается. Здесь может быть несколько причин неполадки:

не держит игольчатый клапан;
бензонасос создает слишком большое давление топлива (если не установлена «обратка»);
неправильно выставлен уровень в ПК (больше нормы);
не герметичен поплавок.

Поиск причины дефекта обычно начинается с осмотра деталей поплавковой камеры, а если присутствует значительный перелив и пахнет бензином, в первую очередь следует обратить внимание на запорный механизм

Как настроить карбюратор без стробоскопа на экономичность

За создание и подачу в двигатель внутреннего сгорания воздушно-бензиновой смеси, соответствующей скоростному режиму движения, а также надёжного его запуска при любой температуре отвечает карбюратор. Несмотря на повсеместное внедрение инжекторных систем впрыска топлива, карбюраторы ещё долгое время будут востребованы на ВАЗ 2107, −2106, −2109 и их более современных собратьях. Их популярность обусловлена сравнительно невысокой ценой и возможностью настроить режим работы двигателя на максимальное соответствие стилю вождения владельца.

Карбюратор отвечает за надежность запуска двигателя при любой температуре воздуха

Очистка карбюратора от нагара и загрязнений

Большинство проблем с карбюратором возникает из-за некачественного топлива. Именно оно является причиной появления налёта, нагара. Оно же вызывает засоры топливных каналов. Для устранения всего этого придётся воспользоваться специальной чистящей жидкостью для карбюраторов. Она представляет собой баллончик со спреем. К баллону обычно прилагается комплект насадок для промывки каналов карбюратора. Есть множество производителей жидкости, но особой популярностью у автолюбителей пользуется жидкость HG3177, позволяющая идеально промыть карбюратор за несколько минут.

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

ветошь;
несколько зубочисток;
отрезок тонкой стальной проволоки длиной 30 см;
баллон со сжатым воздухом;
защитные резиновые перчатки и очки;
комплект рожковых ключей;
плоская отвёртка;
жидкость для чистки карбюратора.

Последовательность действий

Снятый с автомобиля карбюратор полностью разбирается.
Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА
Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).
Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов
Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.

Устройство карбюратора автомобиля Ока

Карбюраторный узел включает в себя:

главную дозирующую систему (сокращенно – ГДС), функционирующую на всех режимах, в составе которой имеются диффузоры, жиклеры подача топлива/ воздуха для обеих камер;
систему холостого хода (сокращенно – ХХ), позволяющую стабильно работать двигателю на минимальных оборотах и экономично расходовать топливо; экономайзер, обогащающий топливную смесь при высоких оборотах и больших нагрузках;
насос-ускоритель, его основная функция – обеспечить равномерную работу без провалов при любом, даже самом резком нажимании на педаль акселератора (газа); пусковое устройство, позволяющее бесперебойно запускать холодный мотор при низкой температуре воздуха;
поплавковую камеру, за счет нее сохраняется постоянный уровень бензина в карбюраторе, требуемый для стабильной работы ДВС.
переходную систему, которая дает возможность осуществить плавный набор оборотов, без рывков, во время открытия вторичной камеры.

Как отрегулировать уровень топлива

Ещё один важный пункт того, как проводится правильная, а также полная настройка простого карбюратора, установленного на автомобиль Ока.

Порой владельцы этой отечественной малолитражки сталкиваются с такой проблемой. В поплавковой камере снижается уровень топлива. Он оказывается заметно меньше, чем рекомендуется. От этого смесь становится обеднённой. Как результат, машина с трудом разгоняется, повышается расход горючего и пр. Если же уровень возрастает, то тогда аппетит также увеличивается. В обеих ситуациях нужно отрегулировать положение поплавка.

Самостоятельная регулировка уровня топлива в карбюраторе автомобилей Ока особых сложностей вызывать не должна

Важно помнить следующее. Когда карбюратор заливает горючим, это говорит о неполадках, которые к регулировке не имеют отношения

Скорее всего, запорная игла недостаточно плотно прилегает к седлу. Проблема ситуации в том, что здесь регулировка уровня топлива уже никак не исправит ситуацию в карбюраторе малолитражки Ока. Придётся полностью менять запорный механизм в камере.

Когда уровень низкий и бензина в камере не хватает, то простая регулировка поможет исправить ситуацию. Иметь особые навыки для работы не требуется.

Инструкция представлена в таком виде:

снимите крышку воздушного фильтра;
отсоедините трос подсоса;
отключите оба топливных шланга, то есть шланг подачи, а также обратку;
открутите 5 винтов, которые крепят верхнюю крышку;
проверьте состояние и уберите крышку вместе с прокладкой в сторону;
вооружитесь штангенциркулем, либо обрезанным кусочком линейки;
измерьте расстояние между верхней кромкой корпуса и поверхностью топлива;
в норме это расстояние для Оки составляет 22-23 мм;
если реальные данные отличаются, нужно подогнуть поплавковый язычок в одну из сторон;
отгибайте язычок, пока расстояние не будет соответствовать норме;
если регулировка удалась, то верните на место крышку и фильтр.

Теперь вы понимаете, как можно на Оке самому отрегулировать уровень топлива внутри поплавочной камеры карбюратора. Но нужно помнить одну ведь. Выполняя настройку, при снятии и установке крышки запорная игла может выпадать.

Поэтому при демонтаже, а также в процессе обратной сборки нужно быть аккуратным. Иначе небольшая деталь легко потеряется. В процессе установки стоит создать разряжение, используя резиновую грушу. Создастся вакуум, который не позволит игле выпасть.

Как очистить карбюратор

Прежде чем заняться регулировкой карбюратора на Оке, его нужно обязательно почистить. Именно загрязнения являются основной причиной нестабильной работы двигателя на этих машинах.

Карбюраторный узел со временем засоряется. Особенно если использовать топливо низкого качества. Грязь проникает в жиклеры, а также топливные каналы.

Это может повлечь за собой такие симптомы:

пропажа холостого хода;
двигатель не набирает обороты;
возникает эффект троения ДВС;
увеличивается расход горючего;
из выхлопной трубы поступает дым чёрного цвета.

Во многих таких ситуациях серьёзный ремонт не нужен. Достаточно просто почистить систему, а затем заняться регулировкой карбюратора на Оке 11113.

Практика показывает, что чаще всего засоряются каналы ГДС, когда двигатель не набирает обороты в условиях открытия заслонки первой камеры. Хотя при этом холостой ход не пропадает.

Тут следует удалить загрязнения с помощью сжатого воздуха, не снимая карбюратор.

Смысл в следующем:

заглушить двигатель Оки и поднять капот;
снять корпус воздушного фильтра;
насосом, грушей или компрессором продуть каналы от ГДС;
запустить двигатель;
проверить стабильность его работы.

Если поведение стало нормальным, тогда фильтр ставится на место и машина продолжает эксплуатироваться. Если нет, тогда нужно продуть ещё раз.

Регулировка карбюратора «Ока» после ремонта своими руками

После того как карбюратор ДААЗ-1111 побывал в ремонте, обычно требуется регулирование пускового устройства. Для этих целей понадобится простой набор инструментов:

рожковый ключ на 7;

Регулировать пусковое устройство необходимо на снятом с мотора карбюраторе, так как в ином случае полноценно провести настройку не получится. Предлагаемая инструкция сможет обеспечить стабильный и быстрый пуск двигателя «на холодную». Для этого потребуется скорректировать работу двух заслонок в первичной камере:

Рычаг управления воздушной заслонкой провернуть против часовой стрелки до упора. Удерживать рычажок в этом положении до тех пор, пока заслонка не закроется полностью.

Используя отвёртку, опустить шток пускового устройства. При опускании штока заслонка воздуха будет постепенно приподниматься.

В этот момент нужно будет проверить толщину между нижней частью заслонки и стенкой карбюратора. В зазор должно входить сверло с диаметром 2.2 мм. В случае если зазор больше/меньше, рекомендуется опускать шток до тех пор, пока отверстие не будет точно соответствовать толщине сверла.

После этого, не отпуская рычажок воздушной заслонки, нужно будет перевернуть корпус карбюратора. Сверлом с диаметром 0.8 мм также проверяется зазор между дроссельной заслонкой и стенкой камеры. Необходимо отрегулировать толщину щели посредством вращения упорного винтика.

При достижении рекомендуемых показателей можно считать регулировку пускового устройства завершённой.

Видеоинструкция: порядок регулировки

Выполнение работ с карбюратором ДААЗ-1111 благодаря простоте его конструкции не считается трудновыполнимой задачей. При наличии минимального количества инструментов и практического опыта работы с карбюраторными механизмами автовладелец может справиться с поставленной задачей своими силами. Чаще всего необходима чистка элементов карбюратора от нагара, а также регулировка некоторых параметров работы. Внимательность и аккуратность при выполнении необходимых действий можно считать залогом качественного выполнения всех работ для оптимизации работы ДААЗ-1111.

Источник

Диаметр диффузора, мм	20	25
Диаметр смесительной камеры, мм	28	36
Тарировка главного топливного жиклера	95	95(102,5)*
Тарировка главного воздушного жиклера	170	85
Тарировка топливного жиклера жиклера холостого хода и диаметр переходной системы второй камеры	41	0,50
Диаметр воздушных жиклеров холостого хода и переходной системы второй камеры, мм	1,5	0,7
Диаметр топливного жиклера эконостата, мм	—	0,95
Диаметр распылителей ускорительного насоса, мм	0,40	0,35
Подача топлива ускорительным насосом, см3 за 10 ходов	8,0+2,0
Пусковые зазоры заслонок, мм воздушной дроссельной
2,2+0,2
0,7–0,8

ВАЗ 11113

Регулировка привода карбюратора

Выполняется при замене карбюратора, а также при износе или замене деталей привода.

При полностью нажатой педали «газа» дроссельные заслонки должны быть полностью открыты, а при отпущенной — закрыты.
Если это не так, отворачивая или заворачивая регулировочные гайки на переднем наконечнике троса привода (со стороны карбюратора), добиваемся правильного положения дроссельных заслонок.
Натяжение троса при полностью отпущенной педали проверяется так: оттягиваем трос на середине ветви возле карбюратора на величину около 10 мм, при этом дроссельные заслонки не должны открываться. Если оттянуть ветвь на большую величину (около 15 мм), они должны начать приоткрываться.

Регулировка уровня топлива в поплавковой камере

Выполняется при замене игольчатого клапана, поплавка (см. также «Диагностика неисправностей двигателя«).

Снимаем крышку карбюратора (см. «Разборка карбюратора«,) и замеряем выступание игольчатого клапана над крышкой, которое должно составлять 10 мм. Если это не так, заменяем прокладку или клапан с прокладкой.
Установив поплавок нижней частью на ровную поверхность, измеряем расстояние от нее до центра оси поплавка. Оно должно составлять 23,1 мм. Регулируем размер подгибанием рычажка.
Измеряем расстояние от язычка до верхней плоскости поплавка, которое должно составлять 2,0 мм.
В качестве калибра можно использовать сверло.
Регулируем расстояние подгибанием язычка. При этом его опорная поверхность должна быть перпендикулярна оси игольчатого клапана.

Регулировка пускового устройства

Выполняется на снятом карбюраторе.

При повороте рычага управления воздушной заслонкой против часовой стрелки до упора воздушная заслонка должна полностью закрыться. Если она не закрывается, устраните причину заедания (или выправьте деформированную заслонку).
При полностью закрытой воздушной заслонке дроссельная заслонка первой камеры должна быть приоткрыта на пусковой зазор С (см. рис).
Этот зазор регулируем, поворачивая тонкой шлицевой отверткой винт на рычаге привода дроссельной заслонки.
При полностью закрытой воздушной заслонке нажимаем вручную (можно отверткой, палочкой и т.п.) на шток пускового устройства до упора. При этом воздушная заслонка должна приоткрыться на пусковой зазор (см. таблицу выше). В качестве калибра используем сверло.
Для регулировки зазора ключом «на 8» ослабляем контргайку винта, расположенного на крышке пускового устройства. Вставив в прорезь тонкую шлицевую отвертку, отворачиваем (для увеличения зазора) или заворачиваем (для уменьшения зазора) винт, после чего затягиваем контргайку.

Пусковое устройство: 1 — рычаг пускового устройства; 2 — дроссельная заслонка; 3 — упорный винт приоткрытия дроссельной заслонки; 4 — рычаг на оси дроссельной заслонки первой камеры; 5 — трос управления пусковым устройством: 6 — нижняя кромка паза кулачка; 7 — верхняя кромка паза кулачка: 8 — пружина воздушной заслонки; 9 — воздушная заслонка: 10-рычаг на оси воздушной заслонки; 11 — шток диафрагмы пускового иеханизма: 12 — диафрагма пускового механизма: 13 — упорный (регулировочный) винт диафрагмы; 14 — винт крепления рычага пускового устройства; В — пусковой зазор воздушной заслонки; С — пусковой зазор дроссельной заслонки.

Регулировка системы холостого хода

Выполняется при ТО, нарушениях в работе двигателя (см. «Диагностика неисправностей»).

Регулировка выполняется на прогретом двигателе. На заводе двигатель регулируют на минимальную частоту вращения коленчатого вала 820-900 мин-1 и содержание оксида углерода (СО) 0.5-1,2%, после чего напрессовывают на головку винта ограничительную пластмассовую втулку. Если поворотом втулок не удается восстановить заводские параметры регулировки, выворачиваем винт, ломая втулку, затем вращением винта количества устанавливаем частоту вращения коленчатого вала, а винтом качества — содержание в отработавших газах оксида углерода.
При нажатии на педаль «газа» двигатель должен без перебоев увеличивать частоту вращения коленчатого вала, а при отпускании педали — не глохнуть.
При повороте винта количества по часовой стрелке частота вращения коленчатого вала увеличивается.
При повороте винта качества по часовой стрелке содержание СО в отработавших газах увеличивается.

Очистка карбюратора от нагара и загрязнений

Жидкость для промывки карбюраторов HG3177 очень популярна у автолюбителей

Инструменты и расходные материалы

ветошь;
несколько зубочисток;
отрезок тонкой стальной проволоки длиной 30 см;
баллон со сжатым воздухом;
защитные резиновые перчатки и очки;
комплект рожковых ключей;
плоская отвёртка;
жидкость для чистки карбюратора.

Последовательность действий

Снятый с автомобиля карбюратор полностью разбирается.
Полностью разобранный и подготовленный к очистке карбюратор ДААЗ 1111 для автоомобиля ОКА
Все засорившиеся каналы и отверстия аккуратно прочищаются с помощью зубочисток. А если нагар слишком сильно приварился к стенкам топливного канала, то для его прочистки используется стальная проволока.
После предварительной чистки на баллончик с жидкостью надевается насадка с самой тонкой трубкой. Жидкость заливается во все топливные каналы и мелкие отверстия карбюратора. После этого устройство следует оставить в покое на 15–20 минут (точное время зависит от типа используемой промывочной жидкости и для его уточнения следует прочесть информацию на баллончике).
Самая тонкая насадка на баллончик с жидкостью для промывки карбюраторов
Через 20 минут топливные каналы продуваются сжатым воздухом из баллончика.
Все остальные загрязнённые детали карбюратора обрабатываются жидкостью. Спрей распыляется без насадки. Через 20 минут детали тщательно протираются ветошью и производится обратная сборка карбюратора.
