ВАЗ 1111 1988-2003: Снятие и установка коробки передач Ваз 1111 ОКА

  • ключи «на 10», «на 13», «на 17» и «на 19»
  • упор под коробку передач

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи. Слейте масло из коробки передач. Снимите стартер. Ослабьте затяжку гаек ступиц и гаек крепления передних колес.

1. Отверните гайку крепления наконечника “массового” провода к коробке передач и.

2. . отсоедините его от коробки передач.

3. Отсоедините трос привода от вилки выключения сцепления и кронштейна на задней крышке коробки передач и отведите его в сторону (см. подраздел 11.2.6.).

4. Отвернув гайку крепления, отсоедините трос привода спидометра от коробки передач.

5. Отверните верхний болт крепления коробки передач к двигателю.

6

Обратите внимание: под головкой болта установлена пружинная шайба

7. Отсоедините колодку с проводами от выключателя света заднего хода.

8. Отверните три болта крепления (под головками болтов установлены пружинные шайбы) и.

9. . снимите нижний щиток картера сцепления.

10. Удерживая вторым ключом болт крепления реактивной тяги от проворачивания, отверните гайку.

11

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

12. Отсоедините реактивную тягу от коробки передач, вынув болт.

13. Ослабьте затяжку хомута крепления тяги привода переключения передач к шарниру штока выбора передач.

14. Разожмите хомут с помощью отвертки.

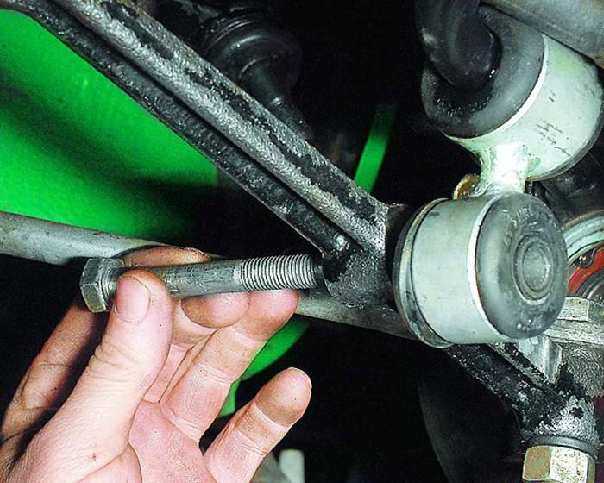

15. Отсоедините тягу привода переключения передач от шарнира штока выбора передач.

16. Подвесьте к выпускной трубе обе тяги.

17. Отверните две гайки крепления опоры рулевого механизма к левой продольной трубе подрамника.

18. Отверните две гайки крепления поперечины к подрамнику.

19

Обратите внимание: под каждой гайкой установлена пружинная шайба

20. Снимите поперечину со шпилек.

21. Отверните гайки ступиц и выведите хвостовики наружных шарниров из ступиц обоих передних колес (см. подраздел 11.3.1.).

22. С левой стороны, удерживая вторым ключом от проворачивания болт крепления стойки стабилизатора к рычагу, отверните гайку (под гайкой установлена пружинная шайба).

23. Отсоедините стойку от рычага подвески, вынув болт.

24. Отвернув две гайки крепления, снимите со шпилек кронштейн крепления штанги стабилизатора с левой стороны.

25. Удерживая вторым ключом от проворачивания болт крепления левой опоры силового агрегата к кронштейну левой продольной трубы подрамника, отверните гайку.

26

Обратите внимание: под гайкой установлены пружинная и плоская шайбы

27. Выньте из опоры болт.

28

Обратите внимание: под головкой болта установлена плоская шайба

29. Установите под коробку передач надежный упор.

30. Отверните болт заднего крепления левой продольной трубы подрамника к кузову и.

31. . выньте болт с упорной шайбой.

32. Отверните гайки двух болтов переднего крепления левой продольной трубы подрамника, удерживая вторым ключом болты от проворачивания.

33. Выньте болты, придерживая трубу подрамника.

34. Снимите левую продольную трубу подрамника в сборе с рычагом подвески и растяжкой.

35. Отверните три гайки крепления кронштейна опоры к коробке передач.

36

Обратите внимание: под гайками установлены пружинные шайбы, а

37. . под верхней гайкой установлен еще и рым.

38. Снимите кронштейн с опорой со шпилек крепления.

39. Отверните нижний правый болт крепления коробки передач к двигателю (болт расположен над правым внутренним шарниром равных угловых скоростей).

40. Отверните нижний левый болт крепления коробки передач к двигателю.

41. Ослабьте затяжку болта крепления картеров коробки передач, под которым установлен рым.

42. Разверните рым так, чтобы он не мешал при снятии коробки передач.

43. Сдвиньте коробку передач назад так, чтобы первичный вал вышел из сцепления, при этом не повредите лепестки диафрагменной пружины сцепления.

44. Опустив заднюю часть коробки передач, выньте ее из-под автомобиля. Установите коробку передач в порядке, обратном снятию. Залейте масло, отрегулируйте привод сцепления (см. подраздел 11.2.7.) и привод переключения передач (см. подраздел 11.1.12.).

голоса

Рейтинг статьи

Поломки привода, ремонт кулисы

Коробка включает в себя множество компонентов. Полный перечень деталей такой:

  1. Корпус;
  2. Подшипник дифференциала;
  3. Установочная проставка;
  4. Пробка слива смазки;
  5. Полуосевой уплотнитель;
  6. Приводной вал (левый);
  7. Шестеренка 1-й скорости втор. вала;
  8. Муфта синхронизатора 1-й, 2-й скоростей, а также заднего хода;
  9. Шестеренка 2-й скорости втор. вала;
  10. Упорное кольцо;
  11. Шестеренка 3-й скорости втор. вала;
  12. Муфта синхронизатора 3-й, 4-й скоростей, а также заднего хода;
  13. Шестеренка 4-й скорости втор. вала;
  14. Упорное кольцо шестерни 4-й скорости;
  15. Подшипник;
  16. Ось вилки 1-й и 2-й скоростей;
  17. Ось вилки 3-й и 4-й скоростей;
  18. Втор. вал;
  19. Ось вилки заднего хода;
  20. Установочное кольцо;
  21. Крышка;
  22. Подшипник;
  23. Щуп;
  24. Шестеренка 4-й скорости перв. вала;
  25. Подшипник шестерни;
  26. кольцо синхронизатора 3-й и 4-й скоростей;
  27. Вилка;
  28. Муфта;
  29. Сухарь;
  30. Фиксатор;
  31. Пластинка;
  32. Подшипник;
  33. Сальник;
  34. Вилка выжимного подшипника;
  35. Корпус сцепления;
  36. Колпачок;
  37. Сапун;
  38. Выжимной подшипник;
  39. Перв. вал;
  40. Подшипник;
  41. Маслосборник;
  42. Ведомая шестерня главной передачи;
  43. Корпус дифференциала;
  44. Шайба;
  45. Стопорное кольцо;
  46. Шестеренка полуоси;
  47. Ведущая шестерня привода спидометра;
  48. Трос спидометра;
  49. Приводной вал (правого колеса);
  50. Корпус привода спидометра;
  51. Сателлит;
  52. Стопорное кольцо;
  53. Ось сателлитов;
  54. Пыльник;
  55. Шток;

Поскольку коробка передач «Ока» имеет дистанционное управление, дополнительно в ее конструкцию входит привод механизма выбора передачи.

Состоит привод из:

  • Рычага КПП (установлен в салоне на центральном тоннеле);
  • Кулиса;
  • 2-х тяг (реактивной и рычага привода);
  • Шарнира;
  • Штока, соединенного с механизмом выбора скорости;

Многокомпонентная конструкция привода КПП не является очень надежной – со временем требуется регулировка соединений и ремонт кулисы.

У «Ока» поломки бывают не только с коробкой, а и ее приводом. Основными проблемы с приводом – болтается рычаг КПП, невозможно включить какую-то скорость.

Если же проверка кулисы показала, что она в исправном состоянии, следует смотреть и проверять шарнир, установленный на штоке механизма управления. Этот же элемент может и стать причиной невозможности включения передач. Если его стяжной хомут ослабился, то тяга привода будет в нем проворачиваться, при этом не будет передаваться воздействие на механизм управления. Проверка состояния шарнира и подтяжка крепежей на нем позволяет устранить проблемы с работой привода.

Повышенная шумность

Очень многие шестерни имеют стопорные кольца. Такую же дефектовку проходят и синхронизаторы. Заметив хоть незначительный их износ или повреждения – они заменяются.

Особое внимание нужно приделить состоянию подшипников. Они не должны иметь люфта, появления глубоких беговых дорожек шариков

Самопроизвольное выключение скорости

Если же ремонт коробки передач ВАЗ-2107 связан с самопроизвольным выключением какой-либо передачи, то в таком случае пристальному вниманию подлегают ползуны и фиксаторы.

Нужно осмотреть состояние посадочных мест фиксаторов. Если края посадочных мест имеют сильный износ, то ползуны нужно заменить.

Еще один метод восстановления посадочных мест используют некоторые умельцы. Для этого на посадочные места наносится слой металла при помощи сварочного аппарата. А затем при помощи болгарки в нанесенном металле вырезаются новые посадочные места.

Метод довольно прост, но не очень эффективен, поскольку нанесенный металл по своей структуре мягче, а значит, износ его будет значительно быстрее.

Делается это потому, что пружины постоянно находятся в поджатом состоянии и со временем сседаются, из-за чего не создают должного усилия на фиксаторы.

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Не включается задняя скорость: распространенные поломки

Таким образом, если включить заднюю передачу сложно или полностью невозможно, такая неисправность является распространенной проблемой, с которой можно столкнуться на различных транспортных средствах при переключении передач.

Кроме того, как в МКПП, так и в АКПП задний ход не включается (в АКПП пропала обратная скорость)

Конечно, в такой ситуации важно выявить причину неисправности и устранить неисправность, ведь нормальная работа автомобиля без задней передачи просто невозможна (транспорт практически без задней передачи). Давайте проанализируем это

Начнем с механической коробки передач и рассмотрим, почему в механической коробке передач не включается задний ход. Во-первых, в «механике» намного чаще выходит из строя задняя передача, чем в автоматической коробке передач. Как правило, первые признаки поломки — это скрежет, треск или хруст задней передачи при включении, заднюю передачу сложно включить, переключить передачу можно в несколько приемов и т.д.

Из основных недостатков можно выделить следующие:

Сцепление включено не полностью. Известно, что сцепление соединяет двигатель и коробку передач, при переключении передачи водитель должен нажать на педаль сцепления и «отсоединить» ДВС от коробки передач. Когда педаль включена, сцепление «заблокировано», и крутящий момент передается обратно на колеса.

Если сцепление выключено не полностью, трансмиссия не будет полностью отключена от двигателя. Это приводит к тому, что все передачи включаются с трудом. В то же время во многих машинах первая и задняя скорость не имеют синхронизаторов. В результате проблемы со сцеплением наиболее заметны при включении задней передачи.

В этой ситуации вы можете услышать щелкающий и дребезжащий звук при попытке переключения передач

Для устранения поломки отдельное внимание следует уделить сцеплению (состояние диска сцепления, корзины, выжимного подшипника и т.д.). Также следует проверить регулировки сцепления, качество педали и т.д

Низкий уровень масла в коробке передач или трансмиссионное масло потеряло свои свойства. Как показывает практика, среди автомобилистов бытует распространенное заблуждение, что коробка передач залита маслом на протяжении всего срока службы автомобиля. Фактически, даже самое качественное трансмиссионное масло приходит в негодность после максимального пробега в 100 000 км. км. И это при условии экономного использования.

Если автомобиль эксплуатируется в сложных условиях (езда по городу, быстрый темп, постоянное изменение скорости «вверх» и «вниз», короткие маршруты, перепады температур и т.д.), Масло в коробке передач следует менять каждые 50-60 минут. тысяча. км. Это связано с тем, что в масле меняются свойства жидкости, входят присадки, накапливаются примеси, продукты механического износа коробки и различные отложения.

Требуется регулировка коромысел КПП, деформированы тяги привода КПП или рычаги привода. Часто после диагностики состояния коромысла становится понятно, почему не включается задняя передача у Жигулей и различныхавтомобили иностранного производства (особенно старые или с большим пробегом). Владельцы переднеприводных автомобилей ВАЗ знают, что плохо отрегулированная коромысла является причиной того, что не включается и не выключается задняя передача.

Выходом из сложившейся ситуации является регулировка коромысла коробки передач, что позволяет улучшить реакцию на переключение передач и получить желаемую плавность хода. Также в некоторых случаях владельцы снимают механизм и устанавливают переключающую заслонку, но в этом случае следует быть готовым к необходимости более тщательной регулировки. Что касается крепежа коробки передач и приводов, эти компоненты следует осмотреть на предмет возможных повреждений или трещин, а затем заменить.

Конструктивные особенности шестерни. Нередко задняя и первая передачи в дешевых машинах не имеют синхронизаторов. Отсутствие этих элементов, с одной стороны, упрощает конструкцию коробки, а с другой стороны, возникают трудности с включением задней передачи и первой передачи.

Снятие коробки ваз2109-2108

Похожие видео

Как снять коробку передач . ВАЗ 2109

Как снять коробку передач Ваз 09?

Снятие и установка КПП, Как быстро поменять КПП ВАЗ 2109

Замена сцепления ВАЗ 2109

Как снять коробку передач ваз. без ямы. без эстокады

Как снять коробку ваз 2109. Разборка КПП ВАЗ 21099,ЧАСТЬ 1

Дополнительные материалы

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

снятие кпп ваз 2108-09-99

Замена сцепления на ВАЗ 21099

Замена сцепления ваз 2109

Как за 8 минут снять кпп с ваз 2114

как заменить сцепление в ОДНО ЛИЦО без ЯМЫ и ПОДЪЁМНИКА ваз 2112

ВАЗ 2115 как снять КПП

Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

ВАЗ 2109 ЗАМЕНА СЦЕПЛЕНИЯ 2108, 2114, 2115

Ставим КПП в одиночку ваз 2109

снятие коробки на 2108.AVI

Замена сцепления ВАЗ-2108,2109,ВАЗ-2110 не снимая КПП и полуоси.

снятие двигателя через верх ваз 2108-15 8кл

Ремонт коробки передач ВАЗ 2107 5-ступка

Вышеуказанная процедура подразумевает полную разборку агрегата в качестве профилактической меры. Однако случается, что узел МКПП выбивает или проскальзывает во время манипуляций водителя. Тем более, что ВАЗ-овская пятиступка страдает от подобных вещей постоянно. Причиной ремонта может стать один из таких факторов:

заедает рычаг кулисы;
посторонний шум при езде;
вылетает одна из передач;
туго включаются позиции.

Для более точного понимания процесса можно ознакомиться с видео мастер классами процесса от опытных специалистов.

Вылетает 4 передача

На пятиступенчатой коробке ВАЗ 2107 вылет пятой скорости может провоцировать износ шестерни, синхронизатора, сопутствующих деталей.

Во время ремонта выполняется замена муфты 3/4 передачи, поврежденный элемент и полный комплект уплотнителей, подверженных разъединению в процессе разборки.

Примечание! некоторые механики утверждают, что в 40% случаев спасает замена крепления карданного вала, вилки сцепления.

Вылетает 5 передача

Пятиступенчатая КПП «семерки» периодически выдает капризы пользователю по причине недостаточной сазываемости шестерен. Рекомендуется в случае выбивания или тугого включения позиции менять полностью синхронизаторы, шестерню, вилку и втулки – это обеспечит стабильную работу узла.

Примечание! перед покупкой запчастей необходимо провести их дефектовку. Некоторые магазины продают «кривые» детали.

Ремонт рычага КПП (кулисы) ВАЗ 2107

В случае разбалтывания кулисы КПП (ручки) осуществить ремонт можно даже без снятия блока с машины. При этом некоторые специалисты рекомендуют использовать «гаражные» детали починки. Для удобства читателя и более понятного разъяснения процесса, лучше выполнить описание в картинках.

  1. Демонтировать чехол и снять стопорную планку с втулки кулисы.

После освобождения, снимается ось рычага, для удобства можно подтолкнуть вставку отверткой или наставкой.

Обычно изнашивается сама втулка, можно заменить ее новой вставкой или стандартным болтом М10.

Далее закрепить все в обратном порядке и законтрогаить конструкцию.

Ремонт КПП ВАЗ 2107 старого образца

Перед ремонтом КПП ВАЗ старого типа желательно изучить руководство пользователя или техническую документацию. Основным нюансом считается отсутствие 5 передачи – классическая система имеет всего 4 позиции. Следовательно, шестерня заднего хода располагается отдельно. При ремонте следует это учитывать.

Ремонт передачи ВАЗ 2107 без снятия коробки

В случае крайней необходимости можно выполнить ремонт 5 ст трансмиссии ВАЗ без снятия корпуса с машины. При выполнении процедуры, автомобиль загоняется на эстакаду, или смотровую яму. Все манипуляции выполняются вверх ногами, что усложняет процесс. Поэтому опытные автомеханики предпочитают предварительно демонтировать узел с автомобиля.

ХАРАКТЕРИСТИКИ

Производство автомобиля осуществлялось с 1982 по 2013 годы. Комплектации ВАЗ 2107 предусматривают наличие двигателей малого объёма и мощности, от 1,3 до 1,7 литра. Минимальное количество лошадиных сил – 64, максимальное – 135.

Пятиступенчатой механикой комплектуются все вариации без исключения. Время разгона до 100 километров в час варьируется от 13 до 17 секунд, в зависимости от ДВС. Хотя максимально допустимая скорость авто – 180 километров в час, превышать отметку в 140 не рекомендуют даже сами инженеры. Опасность обусловлена низшей оценкой по автомобильным стандартам безопасности (не самое удачное расположение двигателя, хрупкие кузовные материалы и т.д.), высокой вероятностью возникновения заноса из-за малого веса – 1040 килограммов — и привода на задние колёса.

Даже средний расход топлива — 9-10 литров — нельзя назвать преимуществом машины, поскольку гораздо более серьёзные аналоги с 3-х и даже более литровыми агрегатами потребляют сопоставимое количество бензина. Дизельных версий ВАЗ 2107, к слову, не предусмотрено.

Снятие-установка рычага КПП ВАЗ 2101-07.

Я створив(-ла) це відео за допомогою Відеоредактора YouTube ()

2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

Примечание! На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

Примечание! Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую! (О том как снять эту втулку, см. в низу статьи в рубрике «Для новичков!»)

Установка: 1) Установка нового рычага осуществляется в обратном порядке снятию.

Для новичков! Вопрос: Как извлечь внутреннюю втулку из рычага? Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

Дополнительный видео-ролик: Более подробно процесс снятия и установки рычага, см. в интересном видео-ролике который расположен чуть ниже:

1200 руб. за фотоотчёт

Платим за фотоотчёты по ремонту авто. Заработок от 10 000 руб/мес.

Пишите:

В данном фотоотчете вашему вниманию представлено подробное описание сборки механической 5-ти ступенчатой коробки передач автомобиля ВАЗ нового образца (Нива).

Описание дефектовки производиться не будет, так как при детальном осмотре шестерен и подшипников и так все будет ясно

Основное внимание будет уделено блокирующему кольцу синхронизатора (в народе синхрон), а также вилки переключения передач

Блокирующее кольцо синхронизатора не должен иметь круговой борозды с торца где зубчики (наличие данного факта свидетельствует, что муфта зубьями достает до блокирующего кольца синхронизатора, что означает, пара не работает конусами). Напыление желтого цвета должно присутствовать на вилках.

На фотографии вторичный вал с установленной на него ступицей муфты и муфтой третей-четвёртой передачи, вставляем шестерню третей передачи (все детали при установке необходимо смазывать трансмиссионным маслом).

Масло в КПП ВАЗ 2101

Масло в коробке передач «копейки», как и в любом другом агрегате автомобиля, нуждается в периодической замене. Но прежде чем выполнить эту процедуру, нужно знать, когда и как его заменить и какую смазку использовать.

Какое масло заливать в коробку ВАЗ 2101

Сегодня существует широкий выбор трансмиссионных масел для автомобилей. Разница между ними заключается в применяемых присадках, а, точнее, в их классах. Существуют следующие классы маркировок: от GL 1 до GL 5. Для КПП ВАЗ 2101 оптимальным вариантом считается масло класса GL 5 со степенью вязкости 85W90 или 80W90. Такая смазка предназначена для гипоидных передач, обеспечивает хорошее смазывание трущихся элементов даже при высоких нагрузках. К тому же масло GL 5 можно использовать не только для коробки передач, но и для заднего моста. Из производителей предпочтение следует отдавать тем, кто подходит по ценовому показателю.

В коробку передач ВАЗ 2101 необходимо заливать трансмиссионное масло класса GL5 вязкостью 85W90 или 80W90

Проверка уровня масла

Чтобы коробка исправно функционировала, уровень масла в картере всегда должен быть оптимальным. Его необходимо периодически проверять. При нормальном уровне смазки в коробке он должен быть наравне с нижним краем отверстия для заливки. Объем масла в картере КПП ВАЗ 2101 составляет 1,35 л.

Как часто менять масло в коробке ВАЗ 2101

Трансмиссионное масло хоть и редко меняется, но все же нужно знать, когда эта процедура необходима. Как правило, на «классике» её производят через 40–60 тыс. км. пробега либо через 3 года с момента заливки.

Как слить масло

Чтобы слить масло с КПП ВАЗ 2101, потребуется шестигранный ключ и подходящая по объёму ёмкость, например, обрезанная пластиковая бутылка. При помощи шестигранника отворачивают пробку сливного отверстия, которое расположено в нижней крышке картера коробки и сливают масло.

Для слива масла на КПП ВАЗ 2101 откручивают сливную пробку в нижней крышке коробки с помощью шестигранника

Сливную пробку протирают от грязи и заворачивают на место

Кроме этого, нужно обратить внимание на слитое масло и, если в нём присутствует металлическая пыль, нужно будет в кратчайшие сроки заняться ремонтом коробки

Как залить масло

Чтобы залить смазку в коробку передач, необходимо отвернуть пробку заливного отверстия ключом на 17 и очистить её от загрязнений. Масло заливают в нужном объёме при помощи специального шприца. Многие не отмеряют необходимый литраж смазки, а просто заливают её до тех пор, пока она не начнёт вытекать обратно. После заливки сразу же заворачивают пробку на место. Вместо шприца можно использовать самодельные приспособления, если есть желание и время на их изготовление.

Масло в коробку передач заливают с помощью специального шприца через маслозаливное отверстие

Подготовительные работы

Ручник + башмачки под задние колёса = безопасность прежде всего

Перед тем как приступить к демонтажу КПП, обеспечьте автомобилю ровное и устойчивое положение, позаботьтесь о том, чтобы под задние колёса были установлены противооткатные упоры. поднимите максимально вверх.

Снимаем коробку передач на ВАЗ-2112: пошаговый порядок работ

Первым делом открываем капот и отключаем питание с аккумуляторной батареи.
Далее, отцепляем трос сцепления от вилки, выводя его с места фиксации на самой коробке переключения передач. Демонтаж троса сцепленияВытаскиваем трос из кронштейна

Отключаем колодку от датчика скорости. Датчик скорости на посадочном месте.
Следующим шагом будет слив трансмиссионного масла из картера, для этого откручиваем пробку сливного отверстия и подготавливаем заранее подготовленную емкость с общим объёмом не менее 5-ти литров . Запомните какой .
Старое масло сливается из КПП.
Потребуется ёмкость не менее 5 литров

Затем выкручиваем болт который фиксирует , а затем ещё два болта, которые служат для фиксации самой КПП к двигателю автомобиля.
Отключаем разъём, расположенный в нижней части КПП, который служит для передачи информации к датчику заднего хода.
Вывёртываем два болта, которые фиксируют реактивную тягу. Сорванные болты убираем в сторону.
Далее, ослабляем момент затяжки хомута фиксирующий крепление тяги рычага переключения передач, затем её необходимо сдвинуть назад, относительно штока шарнира выбора передачи. Ослабленный рычаг отводим согласно схеме.
Дальше необходимо (шарнир равных угловых скоростей — прим.)

При этом обратите внимание, что на место левого ШРУСа необходимо вставить заглушку, во избежание проворачивания привода, а правый шарнир можно и не убирать полностью, достаточно убрать его в сторону и просто вывесить на верёвке. Почти готово

Шрус уже на приводе.
Для того, чтобы дальнейшие работы по демонтажу КПП проходили проще, необходимо . Откручиваем крепления и выводим с кулака шаровую опору
Далее, откручиваем гайку, которая фиксирует нижнюю правую сторону коробку переключения передач. Обратите внимание, что на инжекторных моделях, под этой гайкой вмонтирован специальный кронштейн, который также необходимо снять с места крепления.
Если будет необходимость, то гайку, (указанная красной стрелкой – прим.) можно ослабить.
Выкручиваем 3 гайки которые держат крышку сцепления к картеру КПП. Болты указаны стрелками. Под цифрой «1» — картер, «2» — корпус КПП.
Затем демонтируем болт крепления КПП к двигателю с левой стороны. На этом этапе позаботьтесь о том, чтобы под КПП были установлены упоры, домкрат, либо иное другое поддерживающее устройство.
Немного приподнимаем двигатель, очень удобно в таком случае при работе на смотровой яме использовать второй домкрат.
Далее выкручиваем гайку крепления подушки двигателя с левой стороны. Заодно осмотрите её состояние и если потребуется замена, внимательно прочитайте эту статью.
Далее выкручиваем две гайки «подушки» с задней стороны, при этом сначала демонтируем её переднюю часть, после чего переходим к её задней опоре. Демонтаж задней подушки
О том, как легко снять все подушки двигателя, .
При демонтаже этой опоры, выкручивая гайку и болт, следует фиксировать их при помощи двух ключей, дабы избежать фактов проворачивания.
Когда все болты выкручены, а КПП крепко зафиксирована на фиксирующем её устройстве либо домкрате, вставьте отвёртку с толстым жалом прямо между картером сцепления и блоком цилиндров.
Сдвигайте коробку до тех пор, пока она не сойдёт с направляющих её втулок, при этом обязательно с помощью помощника придерживайте её от случайного опрокидывания. Процесс демонтажа проводите до тех пор, пока первичный вал не выйдет из сцепления. Когда коробку ничего не держит, убираем её в сторону.

Теперь, когда эти работы выполнены, можно продолжать выполнять следующий этап в зависимости от ваших целей.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
