10.2. Стойка подвески (передней)
Снятие
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||
|
Проверка
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
3.2. Дизельные двигатели
| ОБЩИЕ СВЕДЕНИЯ |
Этот подраздел описывает ремонтные операции, которые могут быть выполнены на двигателе, установленном в автомобиле. Если производится ремонт уже снятого двигателя, операции демонтирования могут игнорироваться. Двигатели типа XUD являются двигателями с турбокомпрессором, с четырьмя цилиндрами, с верхним расположением распредвала, установленным поперечно, с коробкой передач на левой стороне двигателя.
Головка блока цилиндров из алюминиевого сплава имеет 8 клапанов на двигателях 1.9 литра и 12 клапанов на двигателях 2.1 литра. На двигателях 1.9 литра клапанные зазоры регулируются регулировочными прокладками, размещенными между толкателями и торцами стержней клапанов, на двигателях 2.1 литра клапанные зазоры регулируются автоматически гидравлическими толкателями.
Распредвал установлен на трех подшипниках непосредственно в головке блока цилиндров на двигателях 1.9 литра и на пяти подшипниках на отдельных крепежных элементах на двигателях 2.1 литра. Зубчатый ремень приводит в действие распредвал, топливный насос высокого давления и насос системы охлаждения.
Коленвал опирается на пять коренных подшипников. Осевой люфт коленвала регулируется упорными полукольцами, расположенными с двух сторон подшипника №2.
Поршни отбираются по весу и имеют плавающие поршневые пальцы, закрепленные стопорными кольцами.
Масляный насос приводится в действие цепью от звездочки, расположенной на передней части коленвала. Масляный радиатор имеется на всех двигателях. Предупреждение
Двигатели 1.9 и 2.1 литра – сложные агрегаты с многочисленными системами и вспомогательными агрегатами. Моторный отсек двигателя использован максимально и доступ к двигателю и вспомогательным агрегатам чрезвычайно ограничен. Во многих случаях вспомогательные агрегаты придется снимать или перемещать, а электропроводку, трубки и шланги придется разъединять и снимать при ремонте двигателя.
Ремонт двигателя, установленного в автомобиле
На двигателе 1.9 литра, установленном в автомобиле, можно выполнять следующие работы:
– снятие и установку головки блока цилиндров; – замену зубчатого ремня; – снятие и установку распредвала; – снятие и установку масляного поддона; – снятие и установку поршневой группы; – снятие и установку масляного насоса; – замену подвески двигателя; – снятие и установку маховика.
На двигателе 2.1 литра, установленном в автомобиле, можно выполнять следующие работы:
– замену зубчатого ремня; – снятие и установку распредвала и гидравлических толкателей; – снятие и установку масляного поддона; – снятие и установку масляного насоса; – замену подвески двигателя; – снятие и установку маховика. Предупреждение
На двигателях 2.1 литра расстояние между головкой блока цилиндров и перегородкой моторного отсека с задней стороны двигателя настолько ограничено, что невозможно снять головку блока цилиндров с двигателя, установленного в автомобиле. Эта операция производится только на снятом с автомобиля двигателе.
Модель Ваз-1111 «Ока» изначально проектировалась в качестве доступного бюджетного авто для начинающих водителей и людей с инвалидностью. Главной задачей конструкторов стал выпуск такого транспортного средства, которое владелец сможет обслуживать самостоятельно, то есть без обращения на СТО. По этой причине силовой агрегат и другие узлы были выполнены из массовых и полностью доступных комплектующих.
В этой статье мы намерены поговорить о том, какие ДВС устанавливались на Ваз-1111, в чем особенности силовых установок для данной модели, а также на что можно заменить штатный двигатель Ока при необходимости такой доработки автомобиля.
Читайте в этой статье
Назначение и конструкция амортизаторов ВАЗ 2107
Основное предназначение амортизаторов в автомобиле — сглаживание и поглощение колебаний (ударов) от дорожного покрытия и предотвращение передачи механической энергии на кузов машины. Демпферы крепятся одной стороной к силовым частям кузова, а другой — к деталям подвески (рычаги, мост).
Рычаги подвески постоянно подвергаются вертикальным колебаниям, обеспечивая устойчивость автомобиля, поэтому амортизаторы в данной «связке» играют немаловажную роль. При износе амортизирующих деталей в автомобиле, часть нагрузок переходит на элементы подвески и кузова, что сильно влияет на срок службы подвески.

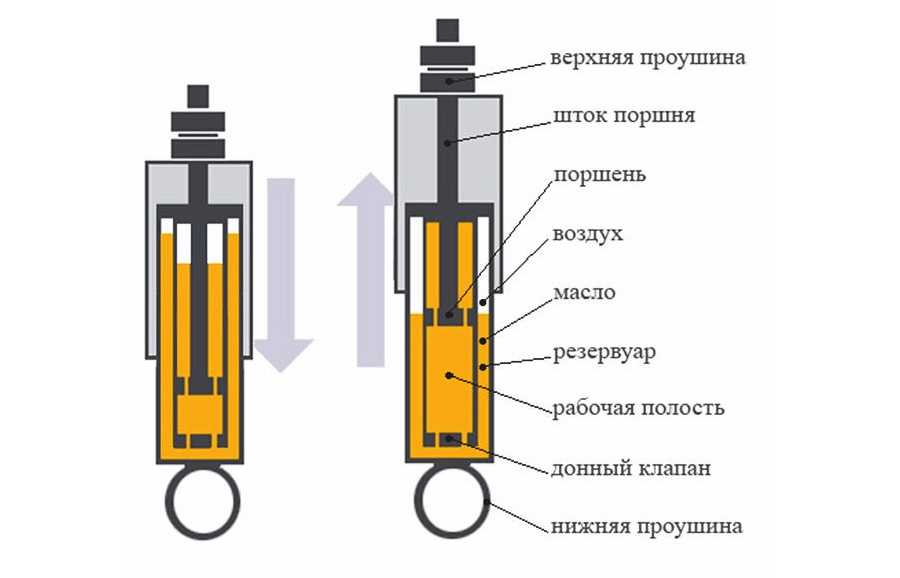

Стойки представляют собой трубную конструкцию гидравлического или газового типа. Сглаживание колебаний от дорожного покрытия в таких амортизирующих стойках происходит за счет масла или газа, находящегося внутри. Жесткость стоек и ход работы зависит от скорости движения штока в конструкции, вязкости масла (плотности газа) и настроек перепускных клапанов.
При наезде на препятствие, подвижный шток в конструкции стойки перемещается, а масло (или газ) внутри трубки амортизатора перемещается в специальную полость, тем самым сглаживая колебания от дорожного полотна.
Конструктивные особенности креплений
В зависимости от модели автомобиля и типа подвески, установленной на переднюю и заднюю оси, варьируются и типы амортизаторов и их креплений (от торсионов к кузову). Все современные демпферы (за исключением пневмоподвески) можно подразделить на два вида по типу конструкции:
- классические трубной конструкции с верхним и нижним крепежом под болты;
- демпферы, предназначенные для передней подвески типа «МакФерсон».
Также демпферы делятся на два вида, в зависимости от используемого демпфирующего элемента. Это может быть:
- газ, закачанный в полости конструкции;
- масло в полости конструкции.
На современных автомобилях передние демпферы зачастую выполнены в виде стойки и совместимы с передней подвеской типа «МакФерсон». Так как передняя подвеска на классических моделях ВАЗов является «многорычажкой», то крепление под стойку на ней будет соответствующим. На передней подвеске в такой конфигурации болт крепления для амортизатора в верхней части устанавливается на специальную подушку крепления амортизатора, а нижняя часть стойки крепится стандартно — на крепеж на нижнем рычаге.
В задней же подвеске стойки устанавливаются аналогично любым современным автомобилям. Через стандартные крепления в кузове (к верхней части) и на специальную площадку через сайлентблок (в нижней части), установленную на мосту.
Неисправности и их признаки
Основными неисправностями подвески автомобиля ВАЗ «Ока» являются:
- Износ и повреждения резинотехнических элементов (сайлентблоков, втулок, опорных шайб);
- Утечка рабочей жидкости из амортизатора;
- Износ шаровой опоры;
- Повреждение пружины;
- Износ верхней опоры;
Передняя подвеска оказывает прямое влияние на управляемость автомобиля, поэтому любые неисправности в ней негативно сказываются на поведении машины на дороге
Состояние же задней подвески хоть и в меньшей мере сказывается на управляемости, но ее техническое состояние также важно
Симптомами проблем являются:
- Стук в передней подвеске, скрипы (при проезде участка с неровностями);
- Недержание колеи (при движении на прямолинейном участке необходимо подруливать, чтобы сохранять траекторию);
- Ухудшение управляемости;
- Неравномерный износ шин;
- Вибрация руля при торможении;
Есть и более специфические признаки, к примеру, явно заметный перекос авто, что бывает в случае с разрушением пружины.
Отметим, что некоторые симптомы могут указывать на неисправности в иных составляющих ходовки – колесных ступицах, рулевом управлении, тормозной системе. Поэтому для более точного определения причины нужна диагностика указанных узлов. После этого выполняется ремонт ходовой, который сводиться разборке ее узлов, дефектовке и установке новых запчастей взамен изношенных.
Износ расходных материалов – наиболее распространенная причина необходимости ремонта подвески. Сайлентблоки, втулки, шайбы обеспечивают гашение колебаний при работе подвески. Но эти детали изготовлены из резины, которая подвержена «старению», расслоению. В результате эффективность их работы снижается. Помимо окружающей среды на состояние резинотехнических элементов влияют также условия эксплуатации автомобиля.
Амортизаторы тоже не отличаются высокой надежностью, к тому же из-за чрезмерной «мягкости» работа этих компонентов на «Ока» оставляется желать лучшего. Самая распространенная их поломка – появление течи рабочей жидкости. Такая неисправность приводит к нарушению работоспособности детали. Реже встречаются повреждения штока или корпуса амортизатора.
Шаровая опора является нижней опорной точкой подвески, поэтому на не также приходятся достаточно серьезные нагрузки. Со временем этот шарнир изнашивается, что приводит к появлению стуков (при наезде на ухабы), ухудшению управляемости. Эта запчасть также неремонтопригодна и при критическом износе заменяется.
Пружины особых проблем владельцам «Ока» не доставляют. Но в редких случаях возможно их разрушение. Из-за лопнувшей пружины стойка не способна удерживать кузов, из-за чего он перекашивается. Естественно, полностью нарушается работоспособность подвески и автомобиль эксплуатировать с таким повреждением практически невозможно.
Второй проблемой, связанной с пружиной, является потеря ее упругости – она «садиться». Проявляется такая неисправность просадкой авто, часто неравномерной, «отбоям» (сильными стуками) подвески при движении даже по незначительным неровностям.
Верхняя опора со временем также выходит из строя. Ее «слабыми местами» являются подшипник и резиновая прослойка. Неисправность этого узла проявляется в виде скрипов, скрежета при поворотах, стуков на ухабах. Опора – не ремонтируемая и требует замены в случае износа.
Тюнинг Оки своими руками
Существует множество вариантов трансформации, рестайлинга ВАЗ 1111:
Наиболее простым и доступным является тюнинг Оки для бездорожья, так как внешне автомобиль имеет сходства с этим классом машин. Для усиления этого эффекта достаточно сделать лифтинг подвески, установить диски большего диаметра и резину с мощным протектором. Но тюнинг Оки под джип не ограничивается только вышеперечисленными изменениями, их можно считать только первым этапом в деле создания эксклюзивной малютки-вездехода.
Внешний тюнинг Оки можно стилизовать под популярную модель внедорожника Grand Cherokee. Этому способствует схожесть фар и радиаторной решетки. У обоих автомобилей они продолговатые, прямоугольной формы. Достаточно установить обвес, колеса с большим диаметром и тракторным протектором резины, а также придать соответствующую конфигурацию капоту и невзрачная ОКА превратится в миниатюрный клон популярного в 90 годы внедорожника.
Тюнинг автомобилей Оки своими руками делать достаточно легко. Это обусловлено простотой технического устройства машины и непритязательным внешним видом, что, с одной стороны, делает модернизацию простой и дешевой, а с другой – позволяет проводить над автомобилем всевозможные эксперименты. Из всего вышеизложенного можно сделать вывод, что тюнинг ВАЗ 1111 – это лучшая школа для новичка и своеобразная творческая студия для опытного мастера.
Замена передних амортизаторов на ВАЗ «Классика»
Конструктивно передняя подвеска автомобилей ВАЗ, относящихся к «Классике» (ВАЗ-2101-2107) одинакова, последовательность работ по замене амортизаторов для этих авто идентична, поэтому рассмотрим ее на примере ВАЗ-2107.
Работы по замене не такие уж и сложные, поэтому их вполне можно выполнить и самому. При этом инструментов нужно не так уж и много:
- Специальный ключ для удержания штока амортизатора;
- Рожковый и торцевой ключи на 17;
- Рожковый или накидной ключ на 13;
- WD-40.
Естественно, перед началом работ нужно запастись новыми амортизаторами передней подвески. Автомобиль лучше загнать на яму или эстакаду.
Вначале разбалтывается верхнее крепление амортизатора. Для этого нужно открыть капот и отыскать в крыльях технологические отверстия, которые обеспечивают доступ к гайке крепления штока амортизатора.
Перед разбалтыванием нужно гайку вытереть от пыли и обработать WD-40.
Чтобы открутить гайку нужно будет удерживать шток амортизатора для чего понадобиться специальный ключ, с небольшой прорезью под его верхние грани.
За неимением такого ключа можно воспользоваться обычным рожковым ключом на 6.
Но в этом есть небольшой нюанс – со временем посадка гайки становится настолько плотной, для удержания штока может понадобиться наращивание отрезком трубы плеча ключа, которым удерживается шток.
А поскольку рожковый ключ достаточно мал, то значительное усилие может попросту его сломать. Поэтому лучше воспользоваться специальным ключом, сломать который будет сложнее.
Итак, удерживая шток, ключом на 17 отворачивается гайка верхнего крепления амортизатора как показано выше.
После этого снимается пружинная шайба, установленная под гайкой, а также шайба подушки и сама верхняя подушка.
Далее нужно перебираться под автомобиль. Амортизатор внизу крепится к нижнему рычагу посредством кронштейна.
Чтобы его отсоединить от рычага, нужно выкрутить два болта крепления кронштейна. Для этого понадобиться ключ на 13, для облегчения работ места соединения лучше обработать WD-40.
После выворачивания этих болтов, можно вытянуть вниз амортизатор вместе с кронштейном. Затем уже со снятого амортизатора отсоединяется кронштейн.
Для этого нужно воспользоваться двумя ключами на 17, рожковым и торцевым.
Не забудьте снять нижнюю подушку.
Перед установкой нового амортизатора к нему присоединяется кронштейн, используя при этом новые резинотехнические элементы – сайлентблоки.
Вначале нужно закрепить амортизатор верху. Для этого шток его полностью вытаскивается, на него обязательно надевается новая нижняя подушка, после чего он вставляется в верхнее отверстие.
Вверху для исключения выпадения штока из отверстия, его нужно зафиксировать гайкой, не забывая предварительно установить верхнюю подушку, ее шайбу и пружинную шайбу. При этом затягивать гайку не нужно, главное – исключить выпадение штока.
После нужно прикрутить кронштейн амортизатора к нижнему рычагу, болты при этом следует затягивать полностью.
Затем уже затягивается и верхняя гайка, для чего понадобится обратно удержание штока ключом.
Идентично производится замена переднего амортизатора и, с другой стороны.
Важный момент:
Если работы производились на подъемнике или для удобства работ авто выдомкрачивалось – затяжку болтов крепления нужно производить уже на опущенном авто, чтобы подвеска находилась под нагрузкой веса машины.
ТО двигателей Ока
Двигатель Оки и первого и второго поколений достаточно надежен. И при соблюдении заводских требований по регламенту прохождения ТО имеет ресурс 120 000 км.
По паспорту транспортного средства и двигатель 11113 и двигатель 1111 имеют программу прохождения ТО каждые 15 000 км. Для прохождения ТО с таким интервалом рекомендуется использование полностью синтетического моторного масла. При использовании полусинтетики, а тем более минеральных моторных масел мотор Ока требует замены смазки в соответствии со сроком работоспособности масла, то есть не реже 10 000 км пробега.
При этом обязательно выполняется промывка масляной системы и замена фильтрующего элемента. Объем масла в двигателе Ока составляет 2,5 л, но при замене на стенках мотора остается 150-300 мл смазки, поэтому объем заливки контролируется по щупу. Перелив масла не допускается.
Система охлаждения двигателя ОКА 11113 требует замены жидкости при наработке 60 000 км. При этом ОЖ сохраняет смазывающие и антикоррозийные свойства и продлевает работу системы охлаждения.
К дополнительным работам, не актуальным на современных автомобилях, относится обязательная прочистка карбюратора каждые 30 000 км с регулировкой холостого хода при каждом очередном ТО.
На 60 000 км вне зависимости от технического состояния выполняется замена ремня привода ГРМ. Конструкция цилиндро-поршневой группы допускает загиб клапанов при обрыве ремня, поэтому данной процедурой пренебрегать не стоит.
Признаки неисправной работы задних стоек
Амортизатор выполняет очень важную функцию в подвеске автомобиля. Он удерживает автомобиль во время поворотов, помогая избегать больших кренов. Смягчает любые наезды автомобиля на неровности на дороге.
Если автомобиль стал хуже управляться, при проезде по кочкам слышны стуки, в поворотах машина имеет сильные крена, то требуется проверить стойки. На неисправную работу стойки указывают:
- Деформация амортизатора.
- Трещины на пружине.
- Подтеки масла на амортизаторе.
Также можно сделать следующий эксперимент: подойдите к автомобилю, положите ладони на конец крыла и покачайте машину. Если авто после раскачки двинется вверх, потом вниз и после этого перестанет качаться, то, исходя из эксперимента, стойка исправна. В том случае, если автомобиль начнет долго непрерывно раскачиваться, то пора заменить стойки.
Задачи задних стоек
Задние стойки, как и передние, являются важным узлом автомобиля, созданные для поглощения энергии кузова. Эта энергия передается во время движения по дороге. Если покрытие неровное, стойки испытывают двойную нагрузку.
Схема устройства балки
Как результат, стойки влияют на комфорт и безопасность. Можно выделить несколько основных задач данных элементов.
- Отвечают за износ ходовой, способствуют амортизаторам во время «подпрыгивания» кузова. Ведь если машина прыгает, в этот момент колеса не соприкасаются с поверхностью, тормоза не работают, на кузов воздействуют боковые силы. Это не безопасно.
- Повышают комфорт при вождении. Отсутствие эффективной амортизации негативно сказывается на комфорте. Особенно, если речь идет о неровных дорожных участках.
- Грамотно установленные амортизаторы минимизируют тормозной путь, не дают кузову колебаться при подпрыгиваниях.
https://youtube.com/watch?v=S4mHSyZI8fo
Если стойки плохо установить, длина тормозного пути заметно увеличится, кузов будет качать в стороны при подпрыгиваниях, что приведет к износу ходовой, резины и прочих элементов автомобиля.
FakeHeader
Comments 20
Наши как всегда! Чем лучше идея, тем дальше на полку. Сколько проектов похоронено — не сосчитать.
Они просто опоздали с карбюраторным мотором, и по этому поставили инжектор китайский.
Что? Ты о чем вообще? Китайский инжектор ставили лишь в последние годы выпуска.
Не надо так возмущаться, Я о трехцилиндровом моторе, а Вы? Китайский хоть ставили, а этот нет, я так и написал.
Тогда как тебя понимать? С карбюратором опоздали, поэтому поставили инжектор. Куда опоздали?
Опоздали они с двигателем карбюраторными, так как они не соответствовали экологическим нормам, Пришлось ставить инжектор, который у китайцев уже был, Евро 2 и сразу же Евро 3. Если этот двиг переводить на инжектор, то опять опоздают, так как нормы ужесточают.
Вот оно что. Не знаешь — не говори. Чушь спорол. Этот двигатель разрабатывался ИЗНАЧАЛЬНО для выпуска Оки. Только потом пришла резолюция выпустить мотор дешевле, вот и намутили в ВАЗе половинку девятки.
Откуда такая информация, про этот двигатель и про резолюцию? Если это так, то я действительно что то не знаю.
Историю автомобиля в интернете прочитай. Там написано и про этот двигатель.
Интернет для меня не авторитет, написать все что хочешь можно. Факты и только факты.
Как я тебе смогу предоставить факты. Ведь все факты в интернете, глупый ты воробушек.
Глуп тот, кто опускается до оскорблений, когда сказать не чего.Жаль таких.
Вот оно что. Не знаешь — не говори. Чушь спорол. Этот двигатель разрабатывался ИЗНАЧАЛЬНО для выпуска Оки. Только потом пришла резолюция выпустить мотор дешевле, вот и намутили в ВАЗе половинку девятки.
Если ты внимательно смотрел видео, то заметил бы, что коробка оковская, а мотор через плиту. Они что сначала коробку от балды изобрели, а потом мотор через пластину к нему изобретали? Чушь несешь ты. Маркировка двигателя 1121, а это не что иное как Ока-2, которую разрабатывали в середине 2000, и пробовали разные моторы, но опоздали. Не знаешь не говори.
Ока создавалась как народный автомобиль, призванный удовлетворить спрос не только молодежи, но закрыть образовавшуюся нишу транспортных- мобильных средств для людей с ограниченными возможностями.
Исходя из технических требований и задания, выдвинутого конструкторам, весь автомобиль и в частности силовой агрегат, должен был быть выполнен из широко распространенных комплектующих изделий, иметь возможность выполнять техническое обслуживание и ремонт своими руками без привлечения квалифицированных услуг сертифицированной станции технического обслуживания.
Тюнинг и доработки
Как уже о передняя подвеска на «Ока» оставляет желать лучшего, поэтому многие владельцы малолитражки интересуются, как усилить подвеску и улучшить ее работу. В этом вопросе хорошо помогает тюнинг подвески.
Условно тюнинг этой составляющей на ВАЗ-1111 можно разделить на две категории – с минимальным влиянием на геометрические параметры и серьезная переделка.
В первом случае переработка подвески сводится к замене амортизатора и установке улучшенных по характеристикам резинотехнических элементов. Пружина передней подвески в этом случае не меняется.
На «Ока» помимо заводских амортизаторов можно поставить аналогичные детали с других авто, но здесь важно учитывать их размерные параметры, в частности длину. На передок ВАЗ-1111, к примеру, походят передние амортизаторы от Chevrolet Niva, VW Jetta/Golf 2
Но первые в полностью вытянутом состоянии короче на 1 см, чем «родные» от «Ока», а амортизаторы от VW наоборот – длиннее на 3 см. Поэтому их установка повлечет за собой изменение дорожного просвета. Но как вариант, шток на деталях Jetta 2 можно сточить на 3 см и нарезать на нем резьбу, тем самым подогнав деталь под нужные размеры
На передок ВАЗ-1111, к примеру, походят передние амортизаторы от Chevrolet Niva, VW Jetta/Golf 2. Но первые в полностью вытянутом состоянии короче на 1 см, чем «родные» от «Ока», а амортизаторы от VW наоборот – длиннее на 3 см. Поэтому их установка повлечет за собой изменение дорожного просвета. Но как вариант, шток на деталях Jetta 2 можно сточить на 3 см и нарезать на нем резьбу, тем самым подогнав деталь под нужные размеры.
В обоих случаях, замена амортизатора на более жесткий положительно скажется на управляемости авто и уменьшит «валкость» авто, и при этом переделка практически не повлияет на геометрию всего узла.
Что касается серьезной переделки подвески, то здесь уже все зависит от того, что желает получить владелец на выходе. К примеру, некоторые «Оководы» делают из малолитражки подобие кроссовера. И для этого выполняется лифт подвески, который сводится к тому, что в конструкцию стойки добавляются проставки, при этом амортизаторы также заменяются на более высокие. В результате автомобиль существенно «приподнимается» — увеличивается его клиренс.
В целом, вариантов переделки – множество и ограничиваются они, по большому счету, только фантазией автовладельца. Одни выполняют только усиление подвески, вторые – дорабатывают ее с использованием составляющих из других авто, а третьи – практически разрабатывают с нуля, адаптируя под определенные условия эксплуатации авто.
Амортизатор ока задний размеры
В наличии на складе: 50+
Доставка курьером, почтой либо самовывоз из магазинов АвтоПаскер. Минимальная сумма заказа 500 рублей! Подробнее о доставке
Оплата наличными при получении, картами VISA и MasterCard, банковским переводом. Подробнее об оплате
Присоединительные габариты (мм) Максимальный 386 Минимальный 248,5 Ход поршня, мм 137,5 Масса, кг 1,22 Номинальные усилия при скорости поршня 0,31 м/с, Н (кгс) ход сжатия 282,5 (28,8) ход отбоя 880,3 (87,7) Требования ТУ 37.370.035-2005
Лада 1111 Ока 2004
- В прежних дополнениях я писал, что установил переходы и 13-е колеса, но дело было не завершено. Развал на машине выставить не получилось (сильно жрало резину), устойчивость при езде была не фонтан, передние стойки пробивало, а при посадки на зад пассажиров колеса упирались в арки.
Появилось время и я решил довести переделку до полного завершения.
Что получилось в итоге. Ступицы на 4 шпильки, диски R13, резина 175/70/13, пружины от Ваз 2108 (задние) – установлены спереди и сзади, проставки между ступицей и диском с каждой стороны – передняя ось по 5 мм., задняя ось 8 мм., под амортизаторы поставил «домики» (увеличил длину) на 5 см.
Поведение авто поменялось кардинально, машина стала устойчивей, управление улучшилось, грузоподъемность возросла кардинально, за арки колеса не цепляют. Очень доволен и честно говоря не понимаю почему ранее на заводе не пошли по такому принципу.
В инете находил информацию что машина становится жесткой и не приятно ездить. С этим не могу согласиться, т.к. на мой взгляд сейчас авто едет на много приятней чем ранее.
1. Передняя подвеска.
Сняли стойку, разобрали. В родную стойку в варили стаканы от пружин передней подвески Ваз классики (с верху и с низу). Задние пружины от Ваз 2108 обрезали по размеру родных, заменили картриджи (т.е. амортизаторы) в стойках. Собрали и установили. Между ступицей и колесом поставили проставку толщиной 5 мм. (покупал в магазине готовые). На развал схождении выставили колеса (в основе колеса надо подавать в перед иначе цепляют за арку.). Передний бампер срезал примерно на 2 см., подкрылок вытягивал нагревая феном (об этом писал ранее).
Как выполнить замену элемента
Можно самостоятельно произвести замену пружины задней подвески, но если произошла поломка или машина просела слишком, лучше произвести замену обоих, чтобы во время поездки не ощущать перекос кузова.
Для ремонтных работ понадобятся:
- подставка под кузов, в идеале она должна регулироваться (лучше приобрести такую);
- стяжка пружин подвески;
- гаечный ключ — 19.
На пружину, которая требует замены, установить стяжку и слегка сжать ее. Если нет стяжки, можно выйти из положения, связав пружину в сжатом состоянии надежной проволокой.
Со стороны износившейся пружины отсоединить нижний конец амортизатора. Автомобиль должен находиться в состоянии отрыва колеса от поверхности, кузов должен быть на опоре — задняя часть автомобиля со стороны поломанной пружины.
Чтобы пружину снять, отжимается вниз рычаг задней подвески. Вся операция проводится в пределах упругости сайлентблока. Затем демонтируется стяжка.
Если на кузове, в нише колеса, осталась прокладка от пружины, ее надо обязательно убрать.
Может случиться и так, что пружина окажется в порядке. Ее нужно осмотреть: есть ли дефекты, деформация или трещины. Следует изучить маркировку. Если наблюдаеся желтая краска, значит, группа жесткости нормальная, зеленый цвет расскажет о повышенной жесткости. Обе пружины должны быть одного класса жесткости.
Если прокладка имеет твердую поверхность или явно испорчена, она подлежит замене. Перед тем как поставить новую пружину, на нее нужно закрепить прокладку-изоляцию, но так, чтобы конец крайнего витка находился четко в выемке прокладки, затем следует прокладку на пружине укрепить. Подойдет изоляция или скотч. Пружину необходимо сжать стяжкой. Весь процесс повторяется в обратном порядке.
Как собрать трактор
Чтобы смонтировать на раме агрегаты трактора, потребуется умение подбирать запчасти от других механизмов. При сборке мастер должен осуществить следующие этапы работ:
- монтаж ходовой части на основе колес или гусениц;
- установка двигателя и сцепления;
- создание тормозной и рулевой систем;
- крепление сиденья.
Для установки колесных полуосей на раму снизу наварить стойки из уголка. Передний и задний мосты лучше взять однотипные, это значительно облегчит другие задачи. При использовании мостов от Оки может потребоваться замена ступиц для установки дисков большего диаметра. Иногда умельцы делают это проще: вырезают круг с креплением из колесного диска Оки и сваркой крепят его в отверстие, подготовленное на диске от другого автомобиля.
Передний мост на переломку лучше сделать самостоятельно, из стального прута толщиной не менее 5 см. На середине детали нужно установить шарнирное соединение, которое обеспечит подвижность моста на неровностях дороги. Концы самодельной балки оснастить ушками для крепления полуосей со ступицами. Для смазки системы установить отдельный масляный бачок. Распределитель для переднеприводных авто или трактора Беларусь поможет сделать эти колеса ведущими.
Создавая минитрактор своими руками с двигателем от Оки, проще всего использовать штатные тормоза и сцепление. На цельной раме эта часть сборки не должна вызвать никаких затруднений, особенно при использовании мостов от такого же автомобиля. Индивидуально решается только задача размещения самого двигателя. Этот крупный агрегат устанавливают чаще всего впереди, но мастера, озабоченные компактностью трактора, перемещают мотор назад, под сиденье водителя.
Смотрите » Технические характеристики и достоинства трактора Владимирец Т-28
При работе с ломающейся рамой и самодельным передним мостом можно применять детали от других автомобилей. В этом случае их подгоняют под имеющиеся конструкции.При изготовлении трактора на гусеничном ходу нужно будет приобрести траки и ролики для них, что значительно усложнит работу.
На самодельный минитрактор с двигателем от Оки ставят КПП от этого же авто. На переломке агрегат монтируют на передней полураме. При использовании сплошной базы для самоделки коробку передач ставят в удобном месте, разворачивая к водителю.
Рулевое управление подразумевает стандартную процедуру установки тяг, подходящих к ходовой части, использованной в конструкции. В качестве рулевой колонки используют как узел от Оки, так и соответствующую деталь мотоцикла.
Тюнинг панели Оки
Тюнинг торпеды Оки связан с трудностью – компактными габаритами автомобиля. В связи с этим установить торпеду с других моделей вряд ли получится. Или придется долго искать подходящие размеры. Здесь лучшими помощниками станут воображение и подручные средства.
Можно прибегнуть к стандартному, проверенному варианту – обтянуть торпеду кожей или пленкой карбон. Если хочется создать эксклюзив, то поможет в этом монтажная пена, эпоксидная смола, шлифовальный инструмент. С их помощью можно менять дизайн торпеды как вздумается. Это также хороший метод переделки посадочного отверстия под приборную панель.
Тюнинг панели Оки своими руками также предусматривает 2 варианта:
- Модернизация заводской панели
- Установка новой панели, от других моделей автомобилей
Первый вариант предусматривает замену стандартных ламп подсветки на светодиодные. Установка новой подложки или доработка штатной позволит создать нестандартный вид. Полная замена панели приборов потребует доработки торпеды.
Не стоит забывать о качественном уплотнении, новая или доработанная торпеда не должна издавать скрипов. Это требование можно считать неотъемлемой частью тюнинга.
