Снятие, ремонт и установка масляного насоса

Сообщества › УАЗоводы › Блог › Полуторный маслонасос на УМЗ своими руками .

13 мм потому что ровно не получится, далее нужно фрезеровать до 10мм, нет у меня фрезера и места где это можно легкодоступно сделать, самому придётся ! Смекаем чего как и поехали ))) так же в станке только прикрутив в диску зажатым в патрон болтиками -обеспечиваем плотное прилегание заводской поверхности к этому диску и на малых оборотах торцуем кривую сторону до нужного размера ! Ну вот и готова наша надставка ! Теперь вопрос о том что вырастет общая высота насоса на 10мм и он упрётся в картер .Так же в токарном обрезаем от маслозаборника

8мм и этого будет достаточно чтобы насос в картер не упирался ! Далее приходится укоротить немного

на 5мм шток с обратной стороны перепускного клапана, чтобы от при сбросе давления не упирался в сетку маслозаборника .Выставляем ровненько надставку на корпус маслонасоса, сверлим и штифтуем чтобы ничего никуда не смещалось .Мажем герметиком места прилегания проставки и корпуса маслонасоса, притягиваем пластиной на болтики . Даем возможность высохнуть герметику, выдавленный герметик из под плоскостей вытираем .После того как всё высохло, через прокладки которые шли в комплекте для двигателя собираем всё воедино .Нарезаем резьбу в отверстии к которому прикручивается трубочка подачи масла к блоку для того чтобы провести при помощи мех манометра регулировку пружины клапана сброса масла не более 4 кг . Ну этим я ещё не занимался, на вечер оставлю ! Ставим наш новый полуторный насос на место дислокации и накрываем картером для проверки на расстояние от картера до сетки маслозаборника при помощи пластилина -без прокладки картера пока = расстояние

УАЗ 2206 Нафаня › Бортжурнал › Установка трех дворников

Решил я на своей Буханке улучшить обзор во время осадков с помощью переделки дворников. Идею, а также подробный план по установки трех дворников на Буханку взял у уважаемого Александра Зедиярова zediyarov (вот ссылка www.drive2.ru/l/5512386/). Приобрел мотор-привод от ВАЗ-2110, рычаги от Хантера, а также две трапеции от него же.

Дальше по месту стал искать куда впихнуть моторчик, под торпедой, над ногами пассажиров самое то. Нашел пластину пятерку, рассверлил центральное отверстие, а также три отверстия для крепления мотора. Только нужно вывести плоскость вращения тяги мотора в плоскость вращения тяги дворника. Решил это подставив под пластину кусок профильной трубы 20х40, саму трубу прикрутил болтами М6 с шестигранной головкой в усилитель, как раз там с завода две гайки. Для фиксации пластины к трубе в противоположной части, также высверлил отверстия на 10, куда вставил два мебельных болта с круглой шляпкой, предварительно срезав шляпку, что бы они зашли в эту трубу. После чего прикрепил пластину. Она пока держится на болтах, но потом проварю всю конструкцию полуавтоматом.

Установив оси дворников, стал соединять тяги. Хорошо что вымеряв их по примеру Александра, все-таки сделал их регулируемыми. Впоследствии это очень помогло, так как каждый УАЗ уникален, то у меня при размерах что дал Александр, водительский дворник попадал за мертвую точку, в точку невозврата, опытным путем пришлось укорачивать саму тягу. В итоге все работает четко и обзорность улучшилась на 300 процентов!

Двигатель УАЗ 417

Двигатель ульяновского завода модели 417 выпускается в различных модификациях, имеет алюминиевые блок и головку блока цилиндров, 4 цилиндра в один ряд, по 2 клапана на цилиндр. «417-ые» моторы имеют карбюраторную топливную систему:

• на модификацию 417 устанавливается однокамерный карбюратор;
• УМЗ-4178 оснащается двухкамерным карбюратором.

Технические характеристики УМЗ-417 следующие:

• объем – 2445 см³;
• мощность – 90 л. с.;
• диаметр поршней – 92 мм;
• степень сжатия (компрессия в цилиндрах) – 7,1;
• ход поршня – 92 мм;
• тип применяемого топлива – бензин А-76.

У ДВС УМЗ-417, кроме 4178, также существуют и другие модификации:

• 4175 – двигатель, рассчитанный на использование бензина Аи-92 (98 л. с., степень сжатия – 8,2);
• 10-10 – ДВС с головкой блока от модели 421 и с резиновым задним сальником.

Запасные части для замены шкворней УАЗ Патриот

Количество запасных частей приведено для ремонта шкворневых узлов на двух сторонах переднего моста машины.

— Манжета 32×50-10 с пружиной в сборе, 2 шт. (кат. № 3741-2304071-01)., — Манжета поворотного кулака, 2 шт. (кат. № 3160-2304052), — Кольцо СП 134-120-5, 2 шт. (кат. № 3160-2304055), — Вкладыш (пластиковый или бронзовый), 4 шт. (кат. № 3160-2304023 или 3160-2304023 бронза), — Болт Ml0x1x30 специальный, 2-3 шт. (это связано с тем, что в процессе демонтажа могут быть сломаны) (кат. № 290784-П29), — Смазка ШРУС-4М — 0,2 кг и Литол-24 — 1 кг, Шкворень, 4 шт. (кат. № 3160-2304019 или 3160-2304019 модернизированные с пресс-масленкой), — Шайба упорная шарнира поворотного кулака, 4 шт. (кат. № 3741-2304024), — Прокладка под поворотный рычаг (кат. № 3160-2304029), 1 шт., — Прокладка под накладку шкворня (кат. №3160-2304028), 3 шт., — Прокладка опоры шаровой (кат. №31-0121238), 2 шт., — Шплинты разводные 3,2х25 (кат. №258040-П29) рулевых гаек, 4 шт.

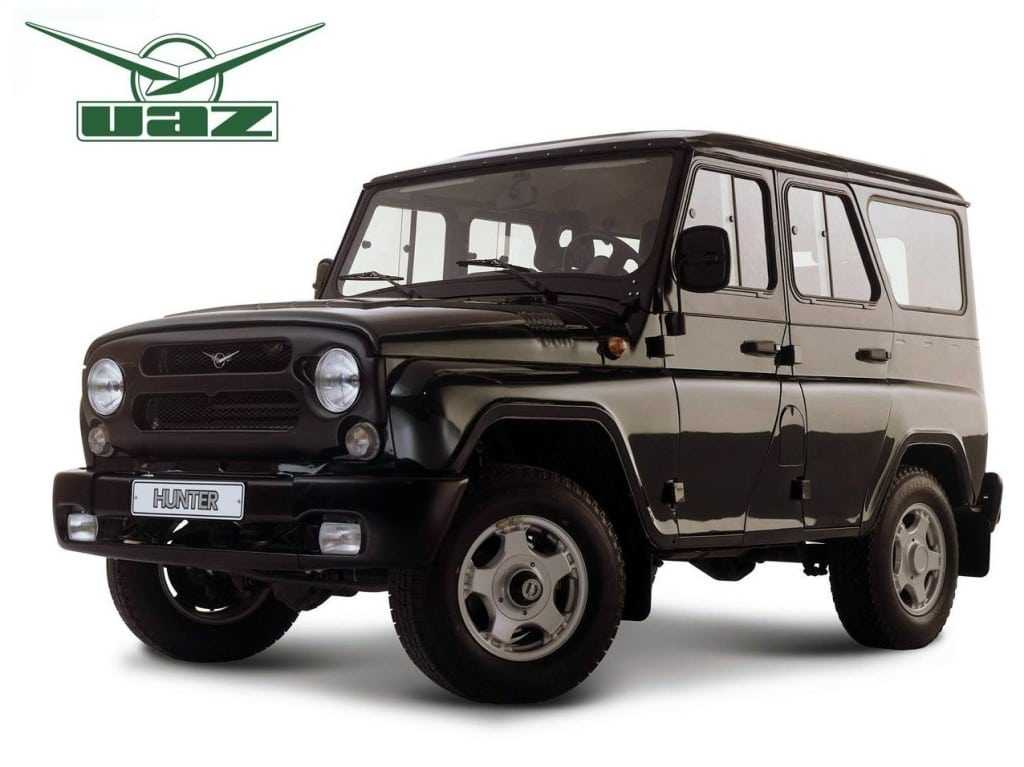

Раздатка УАЗ Хантер: Устройство и переключение

Сегодня невозможно представить автомобили повышенной проходимости без специального оборудования, к такому механизму относится раздатка УАЗ Хантер. Устройство помогает технике преодолевать участки дорог, которые с классической комплектацией казались бы не проходимыми. Способность автомобиля передвигаться по поверхности без покрытия достигается распределением импульса на каждое приводное колесо. Как правило, в этом задействованы оба моста автомобиля.

Раздаточная коробка на УАЗ «Hunter», это вспомогательный механизм, расположенный рядом с коробкой передач. Наличие агрегата, вдвое увеличивает количество ступеней, а удачное сочетание передаточных чисел повышает эксплуатационные способности техники.

Раздаточная коробка UAZ «Hunter»:

Какое масло использовать для двигателя? Советы, мнения, практика

Залил Liqui Moly 15W40 MoS2. «Ощущения были нетипичными». Резко улучшилось поведение двигателя на высоких оборотах — уходит в горку на 4-й там, где раньше требовалась 3-я. Масло на вид — «отработка средней тяжести» — темно-серое со взвесью. Если бы не всякие печати, штумпсели, крышечки изготовителя — ни за что бы не залил.

Заливаю итальянское миниральное Agip или что-то типа того. Выбрал именно его за то, что долго не теряет вязкость и слабо протекает и сжигается в двигателе. Лью круглый год зимнее 10W40, претензий никаких. За 8 тыс км претензий никаких (за это расстояние подлил около 1 литра). Стоит около 12$ за 4 литра. ПОКУПАЙ ТОЛЬКО РОДНОЕ!!! (какое бы ни выбрал масло)
В движки для УАЗа лить синтетику нецелесообразно, не очень то движки на это и рассчитаны.

Лично я использую Spectrol 20w50 Летом самое оно.
Лью Мобил 5W50. Зимой и летом замечательно. Но синтетику можно только в движки с новым сальником маховика (не набивным) Покупать стоит только у фирменных дилеров.

Не покажусь оригинальным, если назову масло вязкостью 10W40 самым оптимальным выбором. И для лета, и для зимы. Полусинтетика или минеральное зависит от желания потратить деньги. Любая настоящая минералка известных ненаших производителей на 100 % соответствует требованиям, предъявляемым нашими двигателями к качеству масла. Синетика будет сильно вытекать из всех щелей, разоришься. Лукойл вроде нормальная замена М8, но не более того

То, к чему рука большевика прикоснулась, требует осторожного обращаться. Там что-то сэкономят, рационализируют и мучайся потом

На разных заводах их делают, тоже надо вникать в это(какого завода масло лучше), пломбы там на одних банках есть, на других нет. Это конечно, не иномарка-прощает многое, и гидрокомпенсаторов там нет,но зачем испытывать судьбу. Так что минералка или полусинтетика Лукойл, но только не Камазовское.

У меня УАЗка пробежал уже 70000 км и никогда не видел таких полусинтетических излишеств. Нет, я отнюдь не противник хороших масел — просто рука не поднимается лить дорогое масло когда постоянно приходится потом подливать. Хотя и на Лукойле существенного износа я не заметил. Два года назад обработал присадкой и с тех пор компрессия одинаковая во всех цилиндрах, двигатель не дымит.

Особенности

Стоит отметить несколько интересных особенностей данного автомобиля. которые будет интересны тем, кто впервые садится за руль легендарного УАЗика. Например, переключатель света у данной машины расположен в ногах в виде специальной педали. Насколько это удобно при вождении, судить не будем, предоставим это тем, кто уже водил УАЗ-469. Электросхема этого автомобиля также полна множества интересных особенностей, которые изящны в своей простоте. Датчики уровня и давления масла, например, шли напрямую к приборной панели и аварийному индикатору, минуя блок предохранителей и прочие элементы. Это позволяет ремонтировать автомобиль буквально «на коленке», находясь где угодно. Не зря 469-й до сих пор ценится у военных. При ремонте УАЗ-469 электросхема им даже не нужна.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Приглашение .

Bosch m17.9.7 механическая заслонка дросселя. Нет искры Рад что видео оказалось полезным для вас. Благодарю за.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Советы в альтернативной замене тахометра на УАЗ

Перед тем как рассмотреть тахометр на УАЗ, давайте разберемся с характеристиками, которые объединяют все типовые вариации. Предназначение тахометра заключается в измерении числа оборотов мотора за определенный временной промежуток либо согласно линейной скорости движения. Его функциональная задача заключается в облегчении с определением требуемой скорости, способствующему продлить срок службы мотора. На практике это процесс выглядит так: в то время, когда стрелка циферблата приблизилась к сектору красного цвета, рекомендуется переход к более высокой передаче. На тахометр ориентируются как на холостом ходу, так и во время поездки.

Таким образом, водитель контролирует процесс вращения вала.

Принципиальная особенность работы тахометра — это способность регистрировать количество импульсов, их частоту и время покоя. Непосредственно процесс подсчета этих показателей осуществляется не только в прямом и обратном порядке, но и сразу в двух направлениях. Однако показания тахометра условны, только некоторые аналоги позволяют получить значения точностью 100 об/мин, в то время, как стандартные — около 500об/мин. В итоге тахометр — это прибор, который поможет в правильной регулировке двигателя, уменьшении расхода горючей смеси, увеличить общий ресурс двигателя и приучится правильно водить авто.

1. Видовое разнообразие автомобильного агрегата
2. Особенности агрегата для УАЗ
3. Простой вариант схематического изображения

Видовое разнообразие автомобильного агрегата

Современные тахометры разделены на два вида:

• Аналоговые. Большинство автомобилистов отдают свое предпочтение именно этому виду. Такая популярность объясняется тем, что число оборотов отображается при помощи перемещения стрелки на циферблате.
• Цифровые. Агрегаты имеют вид электронного табло с которого и считывается информация о количестве оборотов. Они незаменимы при регулировке блока зажигания.

Особенности агрегата для УАЗ

На транспорте УАЗ-3160, -31601 и -31605 предусматривается установка электронного тахометра 362.3813, а на УАЗ-31604 – 3672.3813. Агрегат не так часто требует ремонта, однако, если наблюдаются отклонения в траектории движения его стрелки, подобные работы неизбежны. Обычно в таких случаях стрелка характеризуется перемещением прыжками, которое затрудняет точность определения оборотов двигателя.

Для тех, кто хочет сэкономить и имеет терпение предлагается альтернатива: свободный доступ к сложным и простым схемам автомобильных тахометров, по которым его можно сделать своими руками. Проверка агрегата осуществляется на стенде путем сравнения его показаний с эталонным.

Простой вариант схематического изображения

В измерении количества оборотов за основу берутся импульсы прерывателя либо напряжение от свечи. Возможен вариант обеспечения индуктивной связи этой цепи, который представлен в схематическом изображении.

С помощью входной клеммы Х1 может осуществляться настройка тахометра либо подача сигнала с прерывателя. Для автомобилей с четырехцилиндровым 4-тактным двигателем с 3000 об/мин, частота прерывания будет равна 100 Гц, а для 1500 об/мин — 50 Гц. Это обуславливает процесс простой калибровки прибора согласно частоте сети.

Датчик (катушки L1) может быть выполнен магнитной головкой от магнитофона, которая находится рядом с высоковольтной катушкой. В противном случае нужно будет смастерить намотку на проводе, идущего от катушки зажигания к распределителю. Защита входа микросхемы от высоковольтных выбросов напряжения реализуется за счет VD2, которые рекомендуется выполнить TVS-диодом. Индикатор может быть выполнен магнитофонным указателем уровня сигнала или любым другим аналогичным прибором.

Принцип действия:

Шестеренчатые насосы:

Этот тип механизмов относится к нерегулируемым. Привод такого масляного насоса осуществляется от коленчатого вала двигателя. На практике это означает, что уровень давления напрямую зависит от оборотов мотора. Чтобы при этом давление масла в нагнетательной магистрали системы смазки было постоянным и не превышало критических значений, такие масляные насосы всегда дополняются редукционным клапаном. Принцип работы шестеренчатого насоса очень прост: смазка поступает внутрь через всасывающий канал, где сжимается шестернями и выталкивается под давлением в нагнетательный канал. Маслонасосы с внутренним зацеплением также могут оснащаться разделительным серпом (серповидной перегородкой). Он устанавливается между зубьями роторов в зоне из максимального удаления друг от друга. Благодаря этому происходит уплотнение полостей нагнетания и обеспечивается более высокое рабочее давление.

Роторные насосы:

Маслонасосы роторного типа сходны с шестеренчатыми внутреннего зацепления. Однако вместо шестерней сжатие масла осуществляется при помощи неподвижного статора (большего диаметра) и подвижного ротора (расположенного внутри статора). Такие насосы могут быть нерегулируемыми (с редукционным клапаном) и регулируемые. Нерегулируемые роторные масляные насосы имеют привод от коленвала и создают уровень давления пропорционально его вращению. Избыточное давление так же как и в шестеренчатых масляных насосах сбрасывается редукционным клапаном.

Обслуживание стартера УАЗ 469

Обслуживание стартера УАЗ 469:

1. Периодическая проверка состояния прижимов на контактах с целью недопущения их ослабления, попадания пыли, грязи, возникновения коррозии, окисления.

2. Осмотреть коллектор, снять кожух защиты. Устранить выявленные дефекты, почистить контакты, смазать смазкой Литол.

3. Открыть крышку 13, проверить все элементы. Зачисть контакты, продуть сжатым воздухом.

4. Подтянуть болты крепления стартера УАЗ 469.

5. Эксплуатируя транспортное средство в лесу, карьере, сельской местности, необходимо периодически демонтировать стартер УАЗ 469, почистить металлической щеткой от пыли, грязи, налета.

10000 км

Проверить стартер УАЗ 469, произвести ТО-1 со следующими регламентными операциями:

1.Проверить провода.

2.При необходимости подтянуть ослабевшие соединения.

3.Необходимо помнить, что нарушение плотности прилегания провода от аккумуляторной батареи к стартеру приводит к увеличению переходного сопротивления в его цепи.

4.Как следствие, это снижает мощность, ухудшает запуск.

30000 км

Проверить стартер УАЗ 469, выполнить ТО-2 с проведением операций:

1.Демонтировать ленту защиты.

2.Сжатым воздухом продуть коллектор.

3.Проверить щетки и коллектор.

4.Устранить дефекты.

Один раз каждый год, но не реже 25 000-30 000 км пробега авто, необходимо снимать стартер УАЗ 469. Его следует разобрать, тщательно протереть и продуть детали сжатым воздухом. При выявлении дефектных деталей, узлов, механизмов заменить их новыми или отремонтировать. Собрать, отрегулировать, произвести контрольную проверку.

Зажигание

На вездеходах УАЗ встречается две разновидности системы зажигания — контактная и транзисторная. Первая модель применялась на УАЗ 469/469Б, но с середины 80-х годов была вытеснена бесконтактной. Постепенно владельцы сменили приборы и на ранних машинах, поэтому встретить автомобиль с «классической» системой — редкость.

Схема контактного зажигания

Элементы контактного зажигания на УАЗ 469:

1. Аккумулятор.
2. Втягивающее реле стартера.
3. Катушка.
4. Блок предохранителей.
5. Измеритель силы тока.
6. Переключатель массы.
7. Модуль регулятора напряжения.
8. Генератор.
9. Замок зажигания.
10. Подвижный контакт (бегунок).
11. Добавочный конденсатор.
12. Распределитель искровых импульсов.
13. Свечи.
14. Дополнительные резисторы в наконечниках.

Схема классического зажигания с механической контактной группой

Схема электронного зажигания

На УАЗ 3151 стала применяться бесконтактная система, обладающая улучшенными характеристиками.

Компоненты системы зажигания:

1. Катушка.
2. Транзисторный коммутатор.
3. Датчик распределения импульсов.
4. Свеча.
5. Коробка предохранителей.
6. Вибратор аварийной системы зажигания.
7. Дополнительный резистор.

Транзисторная система зажигания

Для соединения деталей бесконтактной системы воспламенения топлива штатно используются провода с изоляцией разных цветов:

• голубого (Г);
• красного (К);
• желтого (Ж);
• зеленого (З).

Отличие систем зажигания

Отличием контактной системы зажигания является контактная группа, распределяющая импульсы высокого напряжения. Из-за этого узел подвержен перегреву и подгоранию, что ухудшает передачу тока. В бесконтактной системе сигналы формируются датчиком Холла и транзисторным коммутатором. Конструкция не имеет механических элементов, подверженных активному износу и способна работать при пониженном напряжении в бортовой сети.
