Схема электропроводки уаз хантер. диагностика неисправностей эсуд. особенности генератора

Внутреннее оснащение

В интерьере внедорожника также царит спартанский вкус. Производители слегка модернизировали сидения, сделав их удобнее, с подголовниками. От предшественника новый УАЗ «Хантер» в новом кузове отличается тем, что передняя панель отделана пластиком, центральный отсек отведен под приборную доску. Все приборы — круглые, аналогового типа, распределены в ряд. Под датчиками имеется узел функциональных кнопок и клавиш.

Вместо центральной консоли обустроили проем, в котором проглядывается блок электропроводки и ходы отопительной системы. Стеклоподъемники конструкторы посчитали излишеством, их заменили раздельные стекла. Для проветривания салона одна из половинок просто отодвигается в сторону механическим путем. За контроль трансмиссии отвечает пара рычагов, выходящих из центрального тоннеля. Один элемент служит для управления коробкой передач, второй — раздаточной коробкой.

Контрольные лампы и измерительные приборы

На передней панели авто расположен блок приборов и контрольных ламп. Он необходим для контроля над работой узлов и механизмов машины. На панели установлены:

  • Стрелочный прибор уровня топлива в баке. Показания снимаются с датчика, установленного в левом или правом баке;
  • Прибор температуры охлаждающей жидкости. Указывает температуру в системе охлаждения мотора;
  • Прибор давления масла в системе смазки силового агрегата;
  • Вольтметр. Служит для определения напряжения в бортовой сети;
  • Аварийные лампы давления масла, жидкости в тормозной системе;
  • Сигнальные лампы указателей поворотов, стояночной тормозной системы, ближнего света фар, превышения допустимой температуры охлаждающей жидкости.

УАЗ 31519 Турист › Бортжурнал › Установка тахометра на УАЗ Хантер

Озадачился необходимостью наличия тахометра на УАЗе. Достаточно много ситуаций, когда он может быть полезен. В целом, нужно знать, в каком режиме работает ДВС, да и понять диапазон рабочих оборотов на слух сложно. Насколько я знаю, такая необходимость часто возникает у людей, многие хотят тахометр на свой УАЗ. Прикручивают разные тахометры — от шестерки, от газели и т.п. Я пошел по самому простому пути, расскажу, как все сделал, надеюсь это кому-то будет полезно!

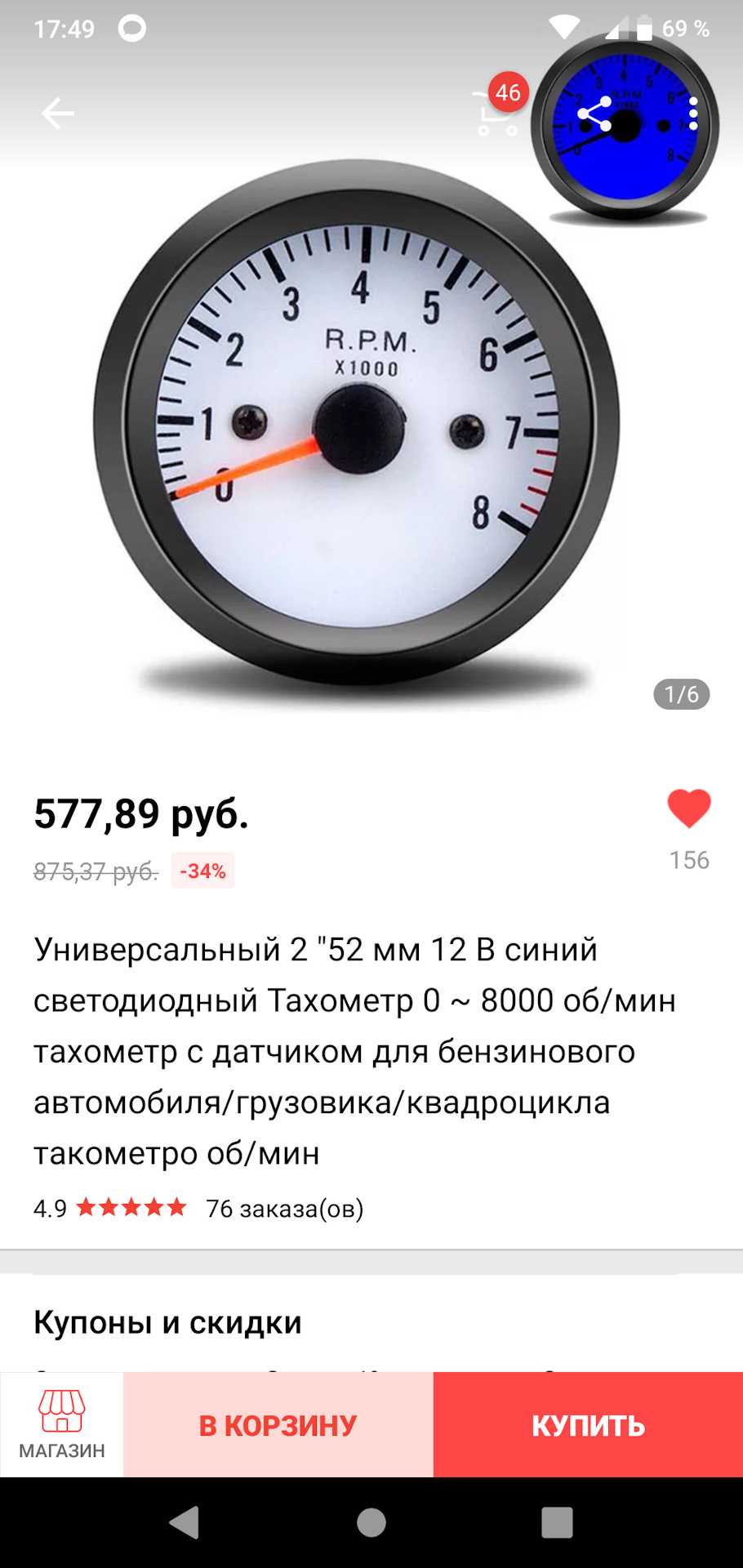

Итак, поразмыслив, заказываю обычный тахометр с Алиэкспресс, вот такой:

Пришел довольно быстро. В комплекте — тахометр и кронштейн для установки его на панель. Я решил сразу ставить его в штатное отверстие слева от руля — видимо, там стоял когда-то корректор фар, который был удален предыдущим владельцем. Собственно, расширяю отверстие до необходимого размера (обычной шарошкой по металлу за 70 рублей) — работы на 10 минут. Далее, по проводам — есть плюс и минус рабочие, плюс и минус для подсветки габаритов и сигнальный провод (зеленый). Все элементарно! Кстати, вот инструкция, которая шла с тахометром:

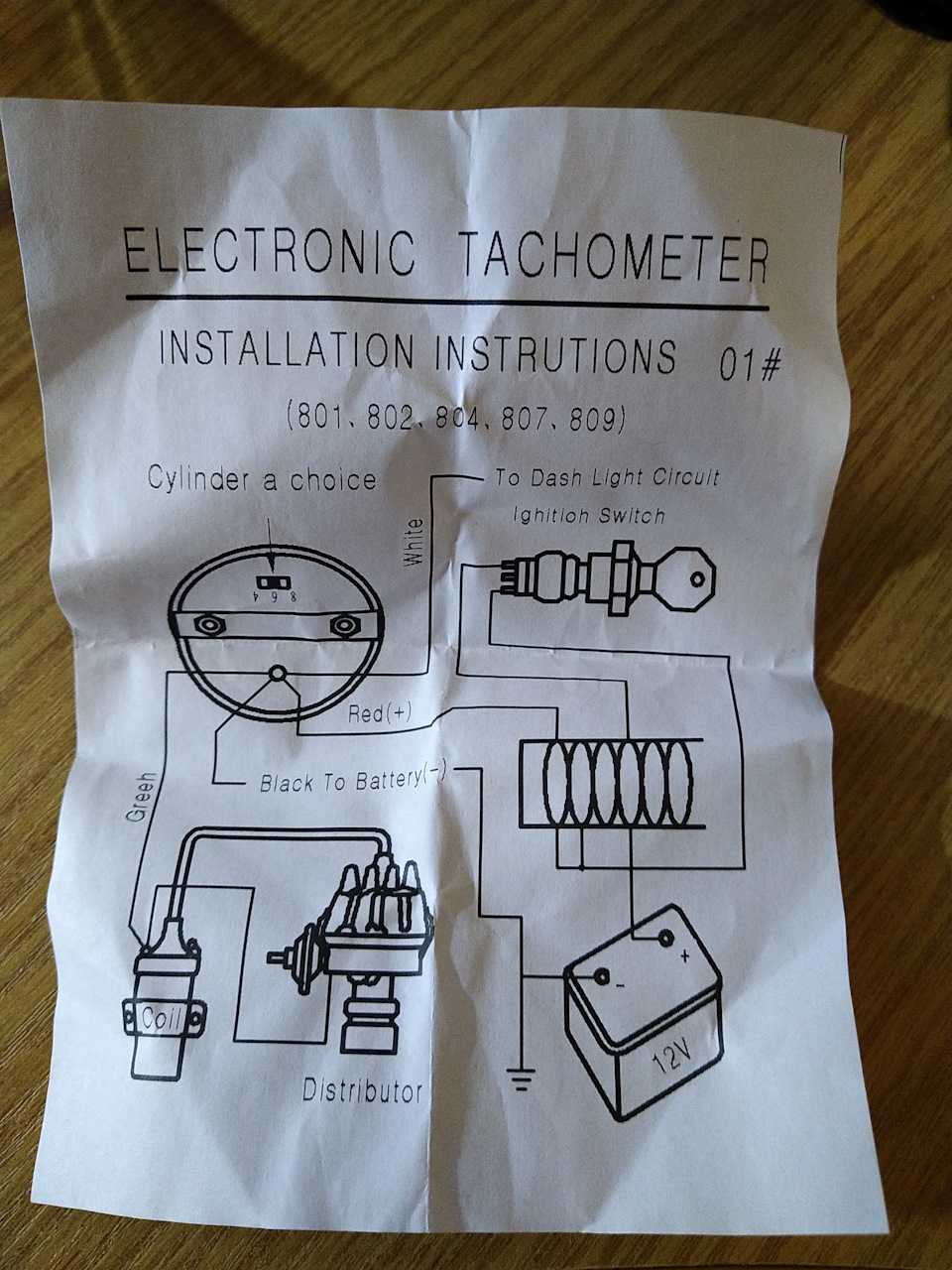

Далее по подключению к рабочим напряжениям все элементарно. Снимаем панель приборов открутив три болта. В ней один провод включает приборы от зажигания, другой — включает подсветку. Соединяем два черных провода в тахометре вместе и прикручиваем куда-нибудь к кузову (масса). Силовой рабочий плюс от тахометра удлиняем и прикручиваем к кабелю зажигания (тахо будет включаться вместе с приборами). Второй, который идет на подстветку — приращиваем к подсветке приборов. Соответственно, подсветка тахометра будет включатся с общей подсветкой приборов. Очень советую провода паять, как и всегда, не оставляйте соплей. Теперь все чудно и осталось запустить тахометр — подать сигнал на зеленый провод. А вот тут интересней.

Пошукав в интернете, какие существуют способы, начал пробовать. На карбе все проще, прикрутил к катушке зажигания и в путь. На инжекторе есть несколько способов.

1. Те же катушки зажигания. НО тут их две — подключаем к одной, выдает половину оборотов (даже меньше). Чтобы подключить правильно — нужно схема с диодов, не наш вариант (ходить за ними и вообще их не так легко сейчас найти). В общем, на фиг.

2. К генератору. Вроде бы и можно, должно работать, но чтобы добраться до гены — нужно полдня потратить. Тоже на фиг.

3. Подключение к OBDII. В разъеме почему-то так и не нашел я сигнала на тахо (хотя должен быть. но нет).

4. Подключение напрямую к ЭБУ. Вот это интересней, по идее должно быть очень точно показывать и просто подключить.

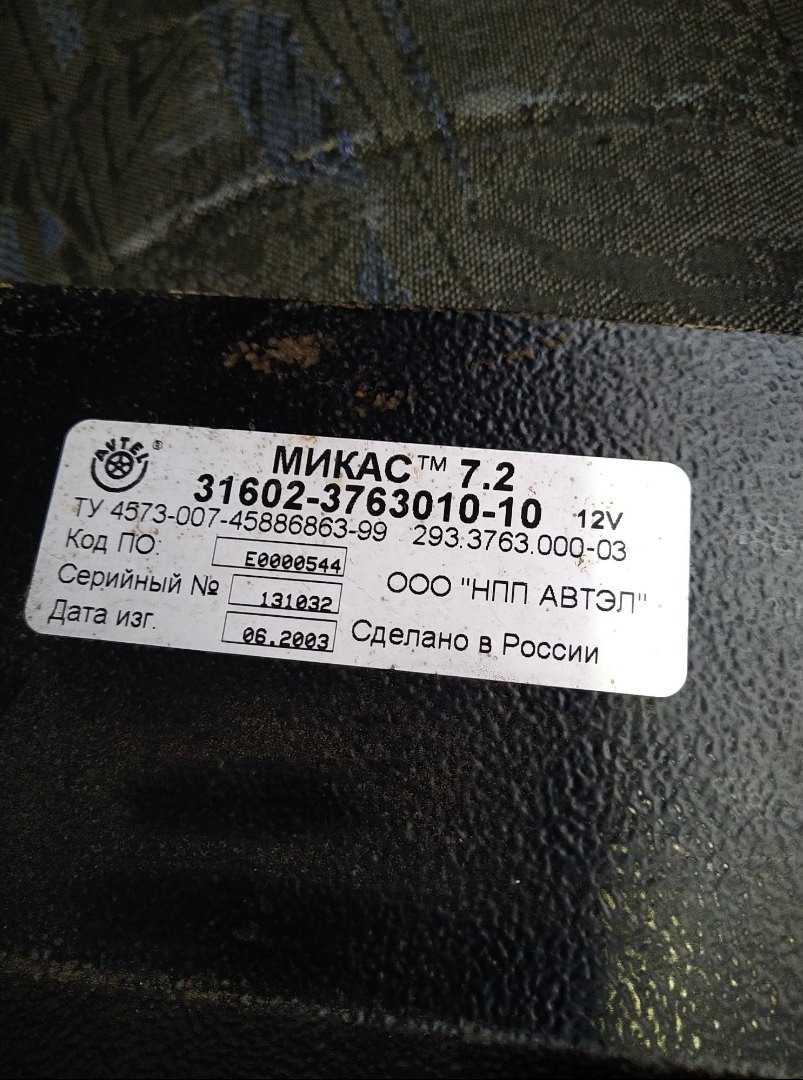

ЭБУ у меня вот такой:

Ищем описание распиновки в интернете и находим:

43 — Выход, логический. Сигнал на тахометр

Отключаем разъем от ЭБУ, там, кстати, контакты пронумерованы и третья строчка начинается с номера 38 — в общем, подключаем напрямую сигнальный провод с тахометра (зеленый) прямо к разъему номер 43 … Заводим двигатель и … чудо! Тахометр работает! Причем — правильно) На холодную показывает около 1200 оборотов… Прогревается и опускается до 800. Отлично! Всей работы на полчаса, а ездить стало почему-то гораздо приятней) Вот попробуйте — заметите, что всегда поглядываете на тахометр!

Электроснабжение и запуск силового агрегата

Мотор запускается электрическим стартером. Он представляет собой электрический двигатель. Стартер оснащен втягивающим реле. Оно используется для включения устройства и введения шестерни привода в зацепление с маховиком мотора. Включение стартера дистанционное при помощи замка зажигания.

Электроснабжение необходимо для нормальной работы двигателя внутреннего сгорания. К нему относятся:

  1. Катушка высокого напряжения;
  2. Распределитель зажигания;
  3. Свечи зажигания;
  4. Электроклапан холостого хода;
  5. Выключатель принудительного холостого хода;
  6. ЭБУ холостого хода;
  7. Коммутатор.

Электрическая схема уаз 31514 двигатель 402

Схема электрооборудования автомобиля УАЗ-31514, -31519

Схема электрооборудования автомобиля УАЗ-31514, -31519: 1 — передний фонарь; 2 — фара; 3 — звуковой сигнал; 4 — плавкий предохранитель; 5 — боковой указатель поворота; 6 — добавочное сопротивление; 7 — выключатель отопителя; 8 — электродвигатель вентилятора отопителя; 9 — фонарь освещения моторного отсека; 10 — генератор; 11 — реле указателей поворота и аварийной сигнализации; 12 — свечи зажигания; 13 — сопротивление отопителя (резистор); 14 — реле стартера; 15 — катушка зажигания; 16 — датчик-распределитель; 17 — коммутатор; 18 — аккумуляторная батарея; 19 — выключатель “массы”; 20 — электроомыватель; 21 — аварийный вибратор; 22 — блок предохранителей; 23 — датчик указателя давления масла; 24 — датчик температуры охлаждающей жидкости; 25 — датчик перегрева охлаждающей жидкости; 26 — датчик аварийного давления масла; 27 — датчик недостаточного уровня тормозной жидкости; 28 — стартер; 29 — реле света фар; 30 — розетка переносной лампы; 31 — выключатель сигнализатора стояночного тормоза; 32 — выключатель сигнала торможения; 33 — спидометр; 34 — сигнализатор недостаточного уровня тормозной жидкости; 35 — сигнализатор включения стояночного тормоза; 36 — сигнализатор включения указателей поворота; 37 — сигнализатор включения дальнего света фар; 38 — микропереключатель карбюратора; 39 — стеклоочиститель; 40 — блок системы ЭПХХ; 41 — реле стеклоочистителя; 42 — электромагнитный клапан системы ЭПХХ; 43 — сигнальная лампа аварийного давления масла; 44 — сигнальная лампа перегрева охлаждающей жидкости; 45 — центральный выключатель света; 46 — выключатель аварийной сигнализации; 47 — указатель уровня топлива; 48 — указатель температуры охлаждающей жидкости; 49 — указатель давления масла; 50 — вольтметр; 51 — плафон освещения салона; 52 — выключатель плафона освещения салона; 53 — правый подрулевой переключатель; 54 — выключатель звукового сигнала; 55 — датчик уровня топлива; 56 — левый подрулевой переключатель; 57 — переключатель датчиков уровня топлива; 58 — прикуриватель;59 — выключатель заднего противотуманного фонаря; 60 — тепловой (биметаллический) предохранитель; 61 — выключатель зажигания; 62 — реле зажигания; 63 — выключатель света заднего хода; 64 — задний фонарь; 65 — дополнительный фонарь сигнала торможения; 66 — фонарь света заднего хода; 67 — задний проивотуманный фонарь; 68 — фонарь освещения номерного знака; 69 — розетка прицепа.

Источник

Включение полного привода на УАЗ Патриот

На автомобилях УАЗ, собранных до 2013 г., — стандартная раздаточная коробка. Для изменения режимов работы используется отдельный рычаг, выведенный на тоннель между передними сидениями. Рукоятка позволяет включать или выключать привод на передний мост, а также выбирать прямую или пониженную скорость в редукторе. На рукоятке смонтирована шарообразная накладка, на которой указан алгоритм переключения редуктора.

После внедрения раздаточного редуктора Hyundai Dymos (разработан в Южной Корее) для переключения режимов работы трансмиссии используется поворотная шайба, установленная на центральной консоли.

Использование электроники позволяет включить режим полного привода на ходу (при скорости до 100 км/ч). Но для включения пониженной передачи требуется остановиться и перевести рычаг основной коробки в нейтральное положение (при отпущенном сцеплении). Затем шайба переводится вправо, а сцепление выжимается до момента включения индикатора на панели.

Режимы работы редуктора Dymos:

  1. Стандартный 2Н, применяемый при эксплуатации автомобиля на шоссейных или грунтовых дорогах с твердым покрытием (в летний и зимний период).
  2. Режим полного привода с прямой передачей 4Н, активируемый при движении по мокрым или скользким грунтовым или асфальтированным дорогам. При включении привода на панели приборов срабатывает контрольный индикатор. Завод рекомендует переключать режим только при движении по прямой. Активация привода на 2 моста при движении по дуге приводит к ударным нагрузкам на агрегаты трансмиссии. Если при повороте шайбы привод на передний мост не включается, то необходимо повысить или понизить скорость, а затем повторить попытку.
  3. Пониженный ряд 4L используется при езде в сложных дорожных условиях или при перемещении прицепа по грязи или глубокому снегу (до 400 мм и более). Режим обеспечивает увеличение крутящего момента на колесах, на комбинации приборов горит контрольная лампа. При движении запрещается резко дергать машину двигателем, поскольку цепной механизм не переносит ударных нагрузок и разрушается.

Раздаточная коробка Dymos под передаточное число 4.11.

При подключении полного привода редуктор может издавать посторонние звуки, сопровождаемые вибрацией кузова. При эксплуатации автомашины с приводом на передний мост ухудшается управляемость (снижается угол поворота колес), при вращении рулевого колеса возникают вибрации. Применение привода на сухих дорогах приводит к росту расхода топлива и дополнительному шуму, а также негативно влияет на ресурс покрышек и узлов трансмиссии.

При эксплуатации машин с редуктором Dymos встречается неисправность, связанная с самопроизвольным включением привода на все колеса. Дефект связан с ошибочной коммутацией блока управления агрегатом.

Для восстановления работоспособности потребуется отремонтировать контроллер или заменить деталь вместе с поворотной шайбой. В конструкции редуктора предусмотрена система диагностики: при обнаружении сбоев на комбинации приборов включается индикатор 4WD Check с одновременной активацией указателя режима работы, в котором зафиксирована проблема.

Схема редуктора Dymos.

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

  Электросхема УАЗ 31519: Цветная схема электропроводки УАЗ

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

УАЗ «Хантер»:

Общая информация

Автомобиль с полным приводом УАЗ 31519 выпускался на Ульяновском заводе в период с 97 по 2013 годы. Главная цель конструирования агрегата, заменить морально устаревшую машину УАЗ 31514 моделью с большей мощностью. На базе машины созданы модификации, отличающиеся между собой уровнем отделки салона, и силовыми установками. За счёт использования пользователей с отличающимися характеристиками и параметрами, схема электрооборудования УАЗ 31519 так же содержит индивидуальные черты.

Подключение пользователей машины УАЗ 315195 и др. осуществляется по принципу единого проводника, когда положительный вывод оборудования соединён в одну цепь. Минусовые выводы крепятся к остову машины, который играет роль второго проводника. Напряжение сети автомобиля равно 12В, защиту оборудования взял на себя блок предохранительных элементов.

Связь между потребителями энергии происходит посредством составного ключа возбудителя, в котором конструктивно предусмотрена соприкасающаяся часть и противоугонное оборудование. Схема проводки УАЗ 31519 предусматривает питание потребителей с помощью источника тока, пока силовая установка не будет активирована. После активации мотора, питание обеспечивается генерирующим устройством, вырабатывающим переменный ток и пропускающим энергию через блок выпрямления. Кроме того, изделие заряжает аккумуляторную батарею, поддерживая работоспособность. Так же можете прочитать про УАЗ 396255.

Подкапотное хозяйство

Автопроизводитель предлагает в качестве моторов:

  1. Дизельный силовой агрегат модели ЗМЗ-5143.10 объемом 2,2 л;
  2. Бензиновый с впрыском топлива ЗМЗ-409.10 объемом 2,7л;
  3. Бензиновый с впрыском топлива УМЗ-4213 объемом 2,9 л.


Электропроводка УАЗ 31519 на модификациях с системой впрыска топлива

Под капотом расположились ранее не устанавливаемые:

  1. Блок управления электронным зажиганием;
  2. Электронная система управления работой двигателя (ЭСУД);
  3. Различные датчики, фиксирующие параметры работы двигателя;
  4. Исполнительные электронные механизмы.


Контроллер на УАЗ Хаммер производства Bosch

Диагностика неисправностей ЭСУД

Основой ЭСУД является электронный контроллер, располагающий следующими типами памяти:

  1. ППЗУ – постоянное программируемое запоминающее устройство;
  2. ОЗУ – оперативное запоминающее устройство;
  3. ЭРПЗУ – электрически перепрограммируемое постоянное запоминающее устройство.


Диагностический разъем для подключения считывателя кодов неисправностей

Поскольку цена диагностических приборов невелика, многие автовладельцы самостоятельно приобретают их для обслуживания автомобиля.

Автопроизводитель рекомендует следующий алгоритм считывания служебной информации своими руками:

  1. Выключить зажигание;
  2. Для перевода электронного контроллера в режим самодиагностики необходимо отключить автомобиль от АКБ на 10-15 секунд;
  3. Подключить АКБ обратно;
  4. Запустить двигатель и дать ему проработать ровно 60 секунд;
  5. Открыть диагностический разъем и отдельным проводом соединить выводы (№2 на схеме выше)

Таким образом, активируется режим самодиагностики. В подтверждение включения сигнальная лампа трижды высвечивает код 12, а все последующие будут выдавать неисправности, занесенные в память контроллера.

Генератор

В процессе улучшения модели УАЗ Хантер, автопроизводитель оснащал машину узлами и агрегатами от разных производителей. В частности, на первых партиях устанавливался:

  1. Генератор Iskra ААК 5572;
  2. Либо генератор Bosch 6 003 GB5011 (на модификации с дизельным двигателем).

Схема генератора Iskra

Соответственно, что у них разные разъемы для подключения, что вынуждало видоизменять и подкапотную проводку. В настоящее время автопроизводитель комплектует автомобиль генератором собственного производства 9422.3701. Эту особенность также следует учитывать при самостоятельном обслуживании автомобилей.
