Изменение схемы предохранителей после 1988 г
Mazda 3 Фиолетик Бортжурнал Схема предохранителей mazda 3 1gen для памяти
После 1988 г. предохранители и реле располагались как на рисунке.
Расшифровка значений ПП на автомобиле VolksWagen Golf 2 поколения.
| Электроцепь или прибор | Номинал, А | Цвет | № |
| Электромотор вентилятора системы охлаждения ДВС | 30 | Зеленый | 1 |
| Лампочка стоп-сигнала, задний фонарь | 10 | Красный | 2 |
| Автомагнитола, прикуриватель , часы в панеле приборов, подсветка салона | 10 | Красный | 3 |
| Кнопка аварийки | 15 | Голубой | 4 |
| +12В питание бензонасоса | 15 | Голубой | 5 |
| Передние противотуманные фонари | 15 | Голубой | 6 |
| Лампочка габаритного освещения, правая сторона задний фонарь | 10 | Красный | 7 |
| Лампочка габаритного освещения, левая сторона задний фонарь | 10 | Красный | 8 |
| Лампочка дальнего света головной фары, левая сторона | 10 | Красный | 9 |
| Лампочка дальнего света головной фары, правая сторона | 10 | Красный | 10 |
| Дворники лобового стекла, мотор омывателя передних фар, мотор омывателя лобового стекла | 15 | Голубой | 11 |
| Дворник стекла заднего обзора, мотор омывателя стекла заднего обзора, зеркало заднего обзора электрическое наружное, индикатор уровня ОЖ двигателя | 15 | Голубой | 12 |
| Подогрев стекла заднего обзора, подогрев зеркала заднего обзора | 20 | Желтый | 13 |
| Привод вентилятора обогрева салона | 20 | Желтый | 14 |
| Лампочка подсветки селектора автоматической КПП, лампочка света задней передачи | 10 | Красный | 15 |
| Высокотональный клаксон | 15 | Голубой | 16 |
| Прерыватель подачи топлива в ДВС, подогрев впускного коллектора, ПУ карбюраторного ДВС | 10 | Красный | 17 |
| Низкотональный клаксон, подогрев передних автокресел, индикатор постановки на ручной тормоз | 10 | Красный | 18 |
| Лампочки указателей поворота, перед и зад | 10 | Красный | 19 |
| Передние противотуманные фонари, подсветка заднего номера, лампочка подсветки отделения для перчаток | 10 | Красный | 20 |
| Правая лампочка ближнего света в головной фаре | 10 | Красный | 21 |
| Левая лампочка ближнего света в головной фаре | 10 | Красный | 22 |
| Описание разъема реле | Примечание | Обозначение на схеме | |
| Резервный разъем | I | ||
| Обогрев воздуха во впускном коллекторе | Карбюраторный ДВС | II | |
| Топливный насос | Моновпрыск | ||
| Свечи предварительного нагрева | Дизельный ДВС | ||
| Зуммер передних ремней безопасности | Дизельный ДВС | III | |
| Селектор передач | Автоматическая КПП | IV | |
| Компрессор кондиционера | V | ||
| Двухтональный клаксон | VI | ||
| Передние противотуманные фонари | VII | ||
| Силовая разгрузка клеммы Х | VIII | ||
| Резервный разъем | IX | ||
| Омыватель головных фар | X | ||
| Дворник и мотор омывателя заднего стекла | XI | ||
| Аварийка | XII | ||
| Зуммер не пристегнутых ремней безопасности | XIII | ||
| Обогрев стекла заднего обзора, индикатор давления масла ДВС, ремни безопасности | XIV | ||
| Мотор омывателя лобового стекла | XV | ||
| Регулировка оборотов на холостом ходу | Моновпрыск | XVI | |
| Резервный разъем | Кондиционер | XVII | |
| Электропривод вентилятора радиатора охлаждения ДВС | Карбюраторный ДВС | XVIII | |
| Индикатор уровня ОЖ в ДВС | Дизельный ДВС | XVIII | |
| Резервный разъем | Стеклоподъемники | XIX | |
| Обогрев водительского автокресла | XX | ||
| Обогрев пассажирского переднего автокресла | XXI | ||
| Прерыватель подачи топлива | Карбюратор | XXII | |
| Резервный разъем | XXIII | ||
| Резервный разъем | XXIV |
Фары на Фольксваген Гольф 4
Состав
Блок-фара Гольф 4 состоит из следующих элементов:
- передней противотуманной лампочки и указателя поворота;
- ламп дальнего и ближнего света Гольф 4, установленных раздельно;
- лампочек передних габаритов.
Помимо этого под крышкой размещены элементы фиксации: пружинные скобки с патронами, а также электромоторчик коррекции освещения фар Golf 4.
В фонарях, расположенных на корме автомобиля, находятся:
- лампа стоп-сигнала и поворотников,
- габаритных огней и заднего хода,
- а также противотуманные фары Гольф 4.

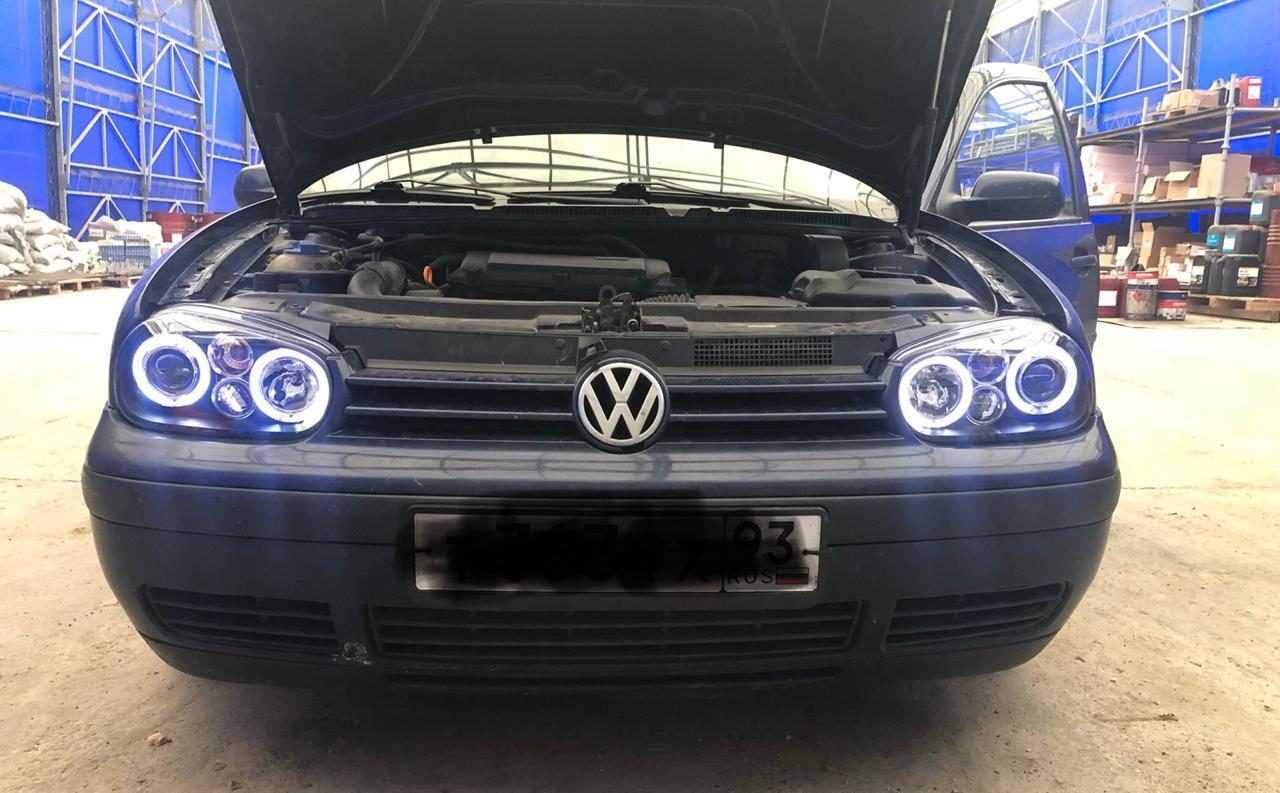

Гольф 2 с ангельскими глазами
Виды освещения
В таблице указаны виды ламп для Гольф 4, их мощность, место размещения на автомобиле.
| Название | Маркировка |
Мощность
Вт |
Место
установки |
| Ближний свет | H7 | 55 | Блок-фара |
| Дальний свет | H1 | 55 | Блок-фара |
| Передние ПТФ | H3 | 55 | Передний бампер |
| Задние ПТФ | P21W | 21 | Задние фонари |
| Передние, задние поворотники | P21W | 21 | Передние фары, задние фонари |
| Боковые указатели поворота | W5W | 5 | Передние крылья |
| Передние, задние
габаритные огни |
5W5 | 5 | Передние фары, фонари на корме |
| Лампа стоп-сигнала | P21W | 21 | Задние фонари |
Стандартные ПТФ Гольф 4 H3 можно заменить ксеноновыми с таким же цоколем, а также светодиодами.

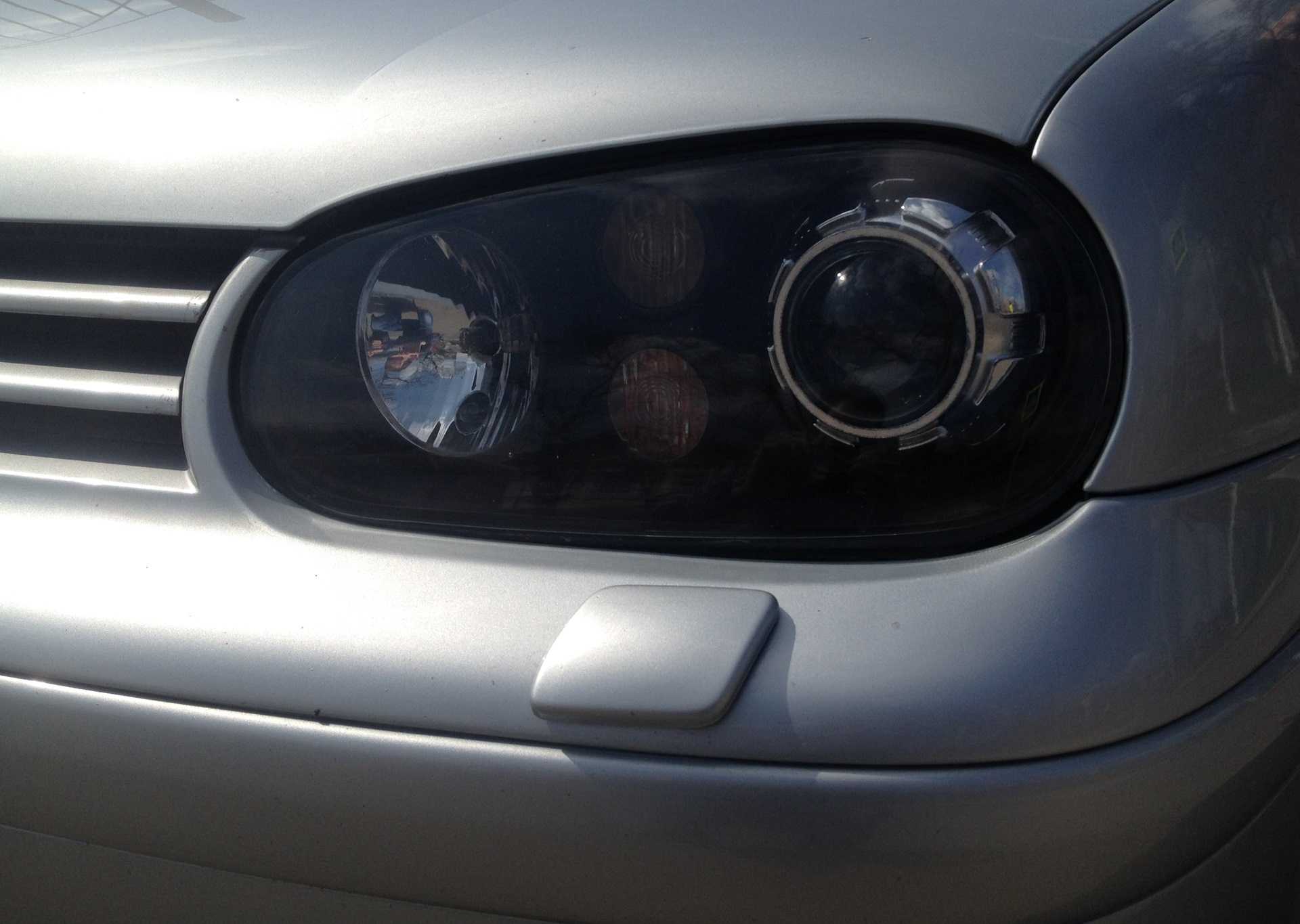

Установка линз биксенона в штатные фары Гольф 4

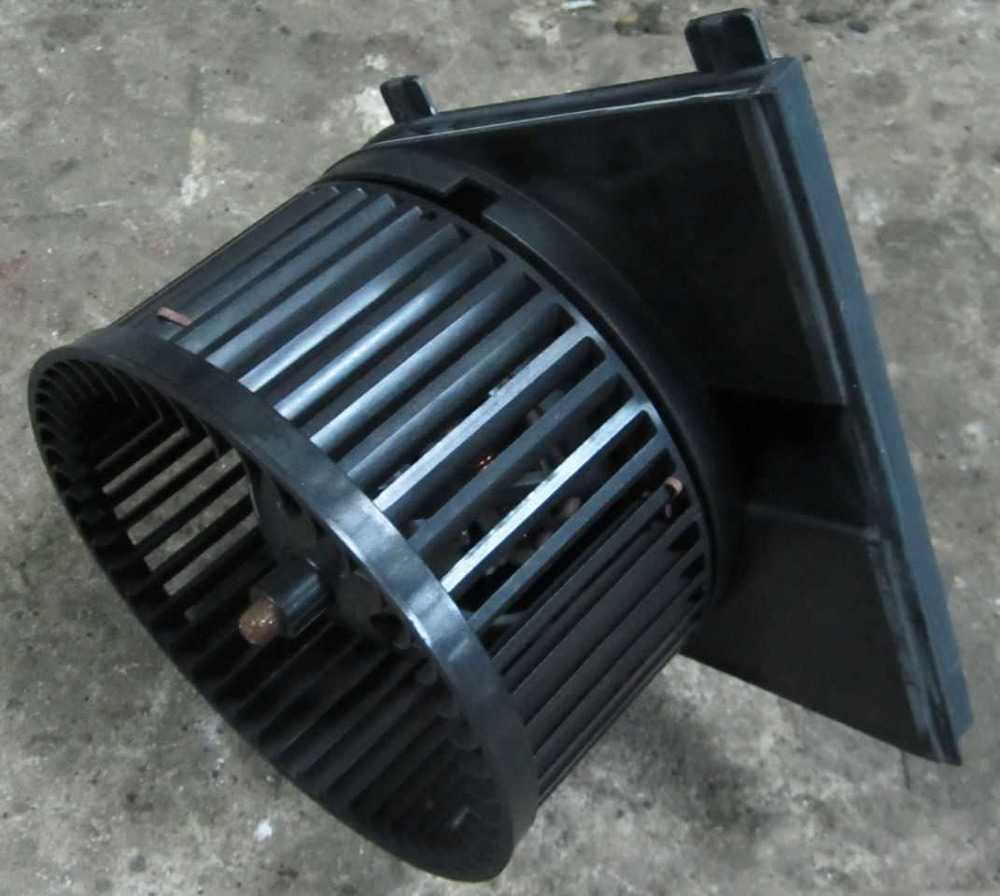

Как заменить вентилятор печки Volkswagen Golf 4
Ремонт или замена некоторых узлов и исполнительных механизмов отопителя, включая радиатор и заслонки управления воздушными потоками, требуют демонтажа всей конструкции. Но что касается электровентилятора, то он может быть снят отдельно. В каких случаях приходится подвергать замене этот узел? Прежде всего, если он отказал и более не способен выполнять возложенную на него функцию. Кроме того, менять придётся, если вентилятор печки на Гольф 4 свистит, издаёт другие нехарактерные шумы или работает не на полную мощность. Как провести эту операцию, мы расскажем далее.
Итак, сначала необходимо снять перчаточный ящик, чтобы получить доступ к электрическому вентилятору. Демонтируем переднюю часть пластикового кожуха тоннеля пола. Для этого должны быть откручены четыре винта — по два справа и слева. Под перчаточным ящиком находится пластиковая накладка, которая держится на трёх винтах — их также придётся выкрутить, плюс ещё три винта Torx в верхней части перчаточного ящика. Теперь можно снять защитный кожух, предварительно отсоединив клемму от прикуривателя
При этом соблюдайте осторожность, чтобы избежать поломки элементов крепления. После того как отодвинули пластиковый кожух назад, открывается доступ ещё к одному винту под центральной консолью — выкручиваем
После снятия перчаточного ящика вы увидите шторку из шумоизолирующего материала, за которой, собственно, находится сам электровентилятор. После его демонтажа стоит проверить состояние щёток. Если окажется, что они изношены, в таком случае, возможно, работоспособность двигателя может быть восстановлена путём их замены. Если же щётки в нормальном состоянии, то потребуется замена вентилятора печки Гольф 4. Установите на место заранее купленный и заведомо исправный вентилятор и после подключения электрического разъёма включите его. Если электродвигатель запустился и не издаёт посторонних шумов, можно продолжить установку в порядке, обратном снятию.
Ошибки на панели
Полный список неисправностей, возникающих на доске, насчитывает несколько тысяч позиций. Далее приведены только самые распространенные, встречающиеся при диагностике авто.
| Номер | Расшифровка |
| 0048-54 | Температурные датчики сломались. |
| 00135/140 | Сенсоры АБС работают неправильно. |
| 00300 | Превышена допустимая температура двигателя |
| 00773 | Давление масла слишком слабое. |
| 16400/16403 | ДПКВ и ДМРВ передают неправильные данные. |
| 00001/03 | Поломки тормозной системы, КПП или в модуле предохранителей. |
| 00164 | Контроллер заряда АКБ сломался. |
| 00183 | Модуль удаленного запуска двигателя работает некорректно. |
| 00476 | Модуль управления топливного насоса вышел из строя. |
| 00532 | Неполадки в электрической части авто. |
| 01018 | Двигатель вентилятора радиатора неисправен. |
| 01165 | ДПДЗ передает некорректные данные. |
| 01314 | ЭБУ работает неправильно. |
| 2002 | Сажевый фильтр износился. |
| 00043/60/61/63/79 | Неполадки в осветительных приборах. |
| 00910 | Неисправности в аварийной сигнализации. |
| 00868 | Перегорели лампы ближнего света. |
Расположение и схема
Рассмотрим схемы и место расположения БП в автомобилях Фольксваген Гольф второго, третьего, четвертого, пятого и шестого поколений. Во всех случаях устройство расположено с водительской стороны под панелью приборов. Разница заключается только в том, что в моделях второго и третьего поколений БП находится на полке под рулем. А в моделях четвертого, пятого и шестого поколений — непосредственно в торпеде со стороны соприкосновения водительской двери с панелью.
Фольксваген Гольф 2
Место расположения блока в этой модели транспортного средства — с левой стороны в районе водительского сидения под торпедой. Предлагаем вам ознакомиться со схемой и расшифровкой компонентов БП.
Блок предохранителей ФВ Гольф второго поколения
| Номер | Назначение |
| 1, 2 | Эти компоненты БП отвечают за функциональность левой и правой фары ближнего света. |
| 3 | Этот предохранитель обеспечивает функционирование подсветки панели приборов и ламп, освещающих номерной знак авто. |
| 4 | Этот компонент обеспечивает функционирование лампочек освещения бардачка. |
| 5 | Ответственный за функционирование моторчика стеклоочистителя и омывателя ветрового стекла. |
| 6 | Гарантирует работу вентилятора печки салона. |
| 7 | Ответственный за работоспособность правой задней фары и стоповых огней. |
| 8 | Обеспечивает обогрев заднего стекла. |
| 9 | Противотуманные огни. |
| 10,11 | Ответственный за работоспособность фонарей дальнего света. |
| 12 | Рулевой гудок. |
| 13 | Обеспечивает функциональность задних габаритных огней. |
| 14 | Определяет работоспособность клапана отсечки топлива. |
| 15 | При выходе из строя этого элемента может быть нарушена работа панели приборов. |
| 16 | Гарантирует функциональность аварийной сигнализации. |
| 18 | При выходе из строя этого элемента невозможно функционирование вентилятора радиатора и кондиционера. |
| 19 | Ответственный за лампы стоп-сигнала. |
| 20 | Освещение салона автомобиля. |
| 21 | Гарантирует работу мультимедийной системы или магнитолы, а также прикуривателя. |
Предохранители под номерами 17 и 22 являются запасными.
Фольксваген Гольф 3
Схема БП на этой модели транспортного средства схожа с БП, который установлен во второй версии авто, но есть некоторые различия. Поэтому схемы и назначение элементов БП мы рассмотрим раздельно. Место расположения — на торпеде с левой стороны, на полочке под рулем.
Схема БП, установленного в Фольксваген третьей версии
| Номер | Предназначение |
| 1, 2 | Лампы ближнего света, левая и правая. |
| 3 | Фонари освещения номерного знака авто. |
| 4,5 | Ответственный за функционирование моторов омывателя ветрового и заднего стекол и стеклоочистителя. |
| 6 | Гарантирует работоспособность нагревательного элемента отопительной системы. |
| 7,8 | При выходе из строя этого компонента в автомобиле не будут работать лампы задних и передних габаритных огней. |
| 9 | Устройство подогрева заднего стекла. |
| 10 | Гарантирует функциональность противотуманных огней. |
| 11,12 | Отвечает за работоспособность левой и правой ламп света дальнего. |
| 13 | Рулевой гудок. |
| 14 | При поломке этого компонента перестанут работать лампы реверсивного хода, а также устройство подогрева форсунок омывателя. |
| 15 | Ответственный за работоспособность клапана отсечения бензина, а также датчика привода спидометра. |
| 16 | При поломке этого элемента могут возникнуть неполадки или неточности в работе панели приборов. |
| 17 | Функционирование ламп поворотов и световой аварийной сигнализации. |
| 18 | Если этот предохранитель сгорел, то автомобиль не заведется, поскольку данный компонент обеспечивает работоспособность топливного насоса. |
| 19 | Кондиционер и вентилятор охлаждения радиатора. |
| 20 | Огни фонарей, включающихся при нажатии на педаль тормоза. |
| 21 | Гарантирует функциональность лампочек освещения салона автомобиля, электронных часов, а также ламп подсветки багажного отсека. |
| 22 | Ответственный за функционирование мультимедийной системы или автомагнитолы, а также прикуривателя. |
Фольксваген Гольф 4
Ниже представлена схема и назначение устройств БП для ФВ четвертой версии. Непосредственно блок находится с левой стороны на торпеде, в районе водительского места. Чтобы получить доступ к нему и увидеть вживую, необходимо отсоединить крышку при помощи шлицевой отвертки.
БП машины ФВ четвертой версии
Описание и назначение компонентов БП
Описание и назначение компонентов БП
Загрузка …
Фольксваген Гольф 5, 6
Для моделей пятых и шестых версий схема БП будет одинаковой. Место расположения БП — с левой стороны панели приборов, в том районе, где водительская дверь соприкасается с торпедой. Ниже представлена схема и описание всех компонентов.
БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
БП для моделей 5 и 6
Блоки под капотом
Блок с реле
Дополнительный блок реле располагается под капотом на перегородке.
Там могут находится реле: включения насоса вторичного воздуха либо свечей накала. Реле указателей поворотов и аварийной сигнализации встроено в сам выключатель аварийной сигнализации. А блок управления электровентиляторами системы охлаждения установлен на левом лонжероне под аккумуляторной батареей.
Блок на крышке АКБ
Он находится на самой крышке аккумуляторной батареи.
Состоит из отдела предохранителей и плавких вставок высокой мощности.
Схема
Обозначение
| S131 | 50А Насос вторичного воздуха |
| S132 | 50А Система управления двигателя |
| S133 | 40/50А Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110А Электрооборудование |
| S138 | 110/150А Вывод «В+» генератора |
| S162 | 30А АБС |
| S163 | 30А АБС |
| S164 | 30А Электродвигатель вентилятора системы охлаждения двигателя |
Блок предохранителей Volkswagen Golf 4
Рассмотрены автомобили Golf 4, Bora, Jetta 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 года выпуска.
Внимание! Расположение и назначение предохранителей, реле может отличаться от вашего. Где находится монтажный блок предохранителей
Где находится монтажный блок предохранителей.
Под капотом на плюсовой клемме аккумуляторной батареи расположены плавкие предохранители.
Для доступа для начала снимаем кожух, утапливая кнопки двух фиксаторов.
Затем отжав два фиксатора открываем крышку блока.
Назначение
| № | Ток, А | Защищаемые цепи |
| S131 | 50 | Насос вторичного воздуха |
| S132 | 50 | Система управления двигателя |
| S133 | 40/50 | Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110 | Электрооборудование |
| S138 | 110/150 | Вывод «В+» генератора |
| S162 | 30 | АБС |
| S163 | 30 | АБС |
| S164 | 30 | Электродвигатель вентилятора системы охлаждения двигателя |
Монтажный блок реле включения насоса вторичного воздуха расположен в моторном отсеке на перегородке.
Реле указателей поворотов и аварийной сигнализации встроено в выключатель аварийной сигнализации.
Предохранители и реле в салоне фольксваген гольф 4, бора, джетта.
Блок предохранителей расположен на левой боковой стороне панели приборов.
Для доступа необходимо отверткой отжать крышку и снять ее.
На внутренней стороне крышке нанесена схема расположения предохранителей и пинцет для извлечения.
Расшифровка.
| № | Ток, А | Назначение предохранителей |
| F1 | 10 | Лампа освещения вещевого ящика, электрообогрев зеркал |
| F2 | 10 | Указатели поворота, аварийная сигнализация, электрокорректор света Фар |
| F3 | 5 | Реле противотуманных фар, регулятор освещения |
| F4 | 5 | Лампы фонарей освещения номерного знака |
| f5 | 7,5 | Кондиционер, система управления двигателем, электропривод зеркал, обогрев сидений |
| F6 | 5 | Центральная блокировка замков и электрические стеклоподъемники |
| f7 | 10 | Лампы света заднего хода |
| F9 | 5 | АБС, система стабилизации движения, система управления тяговой силой |
| F10 | 15 | Электронный блок управления (ЭБУ) |
| F11 | 5 | Щиток приборов |
| F12 | 7,5 | Питание диагностического прибора |
| F13 | 10 | Лампы сигналов торможения |
| F14 | 10 | Лампы освещения салона |
| F15 | 5 | Щиток приборов, система стабилизации движения |
| F18 | 10 | Правая фара (дальний свет) |
| F19 | 10 | Левая фара (дальний свет) |
| F20 | 15 | Правая фара (ближний свет), правая фара (газоразрядная лампа), управление светом фар с газоразрядными лампами |
| F21 | 15 | Левая фара (ближний свет), левая фара (газоразрядная лампа) |
| F22 | 5 | Лампа габаритною света (правая фара) |
| F23 | 5 | Лампа габаритного света (левая фара) |
| F24 | 20 | Электродвигатель очистителя ветрового стекла, электродвигатель стеклоомывателя |
| F25 | 25 | Электровентилятор отопителя, кондиционер |
| F26 | 25 | Электрообогрев заднего стекла |
| F27 | 15 | Электродвигатель очистителя стекла двери багажного отделения |
| F28 | 15 | Топливный насос |
| F29 | 15 | Электронный блок управления, зажигание |
| F31 | 20 | Автоматическая коробка передач |
| f32 | 10 | Форсунки |
| f34 | 10 | Система управления двигателем |
| F35 | 30 | Гнездо 12 В |
| F36 | 15 | Противотуманные фары |
| F37 | 10 | Автомагнитола, система «комфорт», центральная блокировка, электрические стеклоподъемники |
| F38 | 15 | Лампа освещения багажника, центральная блокировка, крышка лючка горловины топливного бака |
| F39 | 15 | Аварийная сигнализация |
| F40 | 20 | Звуковой сигнал |
| F41 | 15 | предохранитель прикуривателя |
| F42 | 15 | Автомагнитола |
| f43 | 10 | Система управления двигателем |
| F44 | 15 | Обогрев сидений |
Монтажный блок реле установлен под панелью приборов с левой стороны
1 — основная панель; 2 — дополнительная панель; К1 — реле звукового сигнала; К2 — коммутационное реле контакта «X»; K4 — реле топливного насоса; K5 — блок управления работой стеклоочистителя; k5 — блок управления обогревом сиденья переднего пассажира*; k6 — блок управления обогревом сиденья водителя*; k7 — размыкающее реле ламп сигнала торможения; k8 — реле прикуривателя*; k11 — реле света заднего хода и блокировки стартера; S37 — дополнительный предохранитель электростеклоподъемников*; S111 — дополнительный предохранитель противоугонной сигнализации; S114 — дополнительный предохранитель противоугонной сигнализации
Предохранители и реле под капотом Фольксваген Гольф 4
В моторном отсеке есть блок предохранителей на крышке АКБ.
Схема предохранителей на АКБ
Описание
| № | Ток, А | Защищаемые цепи |
| S131 | 50 | Насос вторичного воздуха |
| S132 | 50 | Система управления двигателя |
| S133 | 40/50 | Электродвигатель вентилятора системы охлаждения двигателя |
| S134 | 110 | Электрооборудование |
| S138 | 110/150 | Вывод «В+» генератора |
| S162 | 30 | АБС |
| S163 | 30 | АБС |
| S164 | 30 | Электродвигатель вентилятора системы охлаждения двигателя |
*** Монтажный блок реле включения насоса вторичного воздуха расположен в моторном отсеке на перегородке.
***** Реле указателей поворотов и аварийной сигнализации встроено в выключатель аварийной сигнализации.
Цепи, защищаемые предохранителями golf 2 выпуска с 08.1989
| Цепи, защищаемые предохранителями | Величина тока, А | |
| 1 | Ближний свет левой фары | 10 |
| 2 | Ближний свет правой фары | 10 |
| 3 | Лампа подсветки приборов, фонарь освещения номерного знака | 10 |
| 4 | Лампа освещения вещевого ящика | 15 |
| 5 | Стеклоочиститель и омыватель ветрового стекла | 15 |
| 6 | Вентилятор отопителя | 20 |
| 7 | Правый задний фонарь, лампа стояночного света | 10 |
| 8 | Обогрев заднего стекла | 20 |
| 9 | Противотуманные фары | 15 |
| 10 | Дальний свет левой фары | 10 |
| 11 | Дальний свет правой фары | 10 |
| 12 | Звуковой сигнал | 10 |
| 13 | Фонарь заднего хода, подогрев омывателя | 10 |
| 14 | Клапан отсечки топлива (дизельный двигатель) | 10 |
| 15 | Панель приборов | 15 |
| 16 | Аварийная сигнализация | 10 |
| 17 | Свободный | – |
| 18 | Электровентилятор, реле кондиционера | 30 |
| 19 | Лампа сигнала торможения | 10 |
| 20 | Плафон освещения салона | 15 |
| 21 | Радиоприемник и прикуриватель | 10 |
