Где находиться блок управления акпп мерседес w203

Техническая часть и характеристики Mercedes C-class W203

Именно на Двести третьем Мерседес впервые на бензиновые моторы была установлена система впрыска CommonRail. Линейка силовых агрегатов довольно обширна, на «цешки» не редко устанавливались компрессоры, что позволяло четырехцилиндровому Мерседес W203 не отставать от собратьев с бензиновыми V6. Базовый двигатель серии M111 при объеме в 1.8л выдает 129 лошадиных сил. Мощность компрессорного С180K 143 лошадиные силы, С200K выдает 163 лошадиные силы, в период с 2000г по 2002г C200K имел объем 2.0 литра и выдавал крутящий момент в 230Н.М, после 2002г объем мотора уменьшился на 200 кубиков, крутящий момент возрос на 10Н.М, мощностные показатели не изменились.

Компрессорный C230 при объеме в 1.9 литра выдает мощность в 192л.с, крутящий момент равен 260Н.М. Рассмотрим показатели шестицилиндровых бензиновых двигателей Мерседес. Шестицилиндровый без наддувной C230 выдает 204 силы при объеме в 2.5 литра. C240 имеет объем 2.6 литра, его атмосферный V6 позволяет получить на выходе 170 сил. C280 при объеме в 3.0 литра развивает 231 силу, мощность C320 – 218 лошадиных сил, С350 выдает 272л.с, а топовый C32AMG – 354 лошадиные силы и 450Н.М. Дизельный C200CDI 2.2л развивает 115л.с, C220CDI при объеме в 2.4л выдает 144л.с, а пятицилиндровый C270CDI – 170л.с. Стоит сказать, что шестицилиндровые модификации «цешки» стоили как базовый E-class, поэтому при покупке нового автомобили большинство покупателей выбирали четырехцилиндровые двигатели, часто с компрессорным наддувом.

В базовой комплектации «цешка» оснащалась шестискоростной механической коробкой передач, в качестве опци был доступен пяти, а позже семискоростной автомат. Для C320 уже в базе предлагался автомат. МКП двести третьего считаются не обслуживаемыми, но все же каждые 80 000км в ней стоит менять масло. Сцепление двести третьего при нормальной езде служит 150 — 180тыс.

Неоспоримым достоинством двести третьей цешки является наличие цепного привода ГРМ, в механизме газораспределительного механизма раз в 60 000км следует менять натяжитель цепи. Не редки случаи когда из-за плохих свечей и как следствие не сгоревшего в камере сгорания топлива, электронный блок управления отключал форсунку в цилиндре, ведь догорание топлива в выпускной системе негативно сказывается на долговечности нейтрализатора. На компрессорных моторах следует регулярно менять воздушный фильтр. Владельцам дизельных «цешек» каждые 5 000км желательно промывать топливный бак.

Подвеска Mercedes W203 не столь вынослива как на Toyota Carina/ Avensis. Втулки стабилизаторов обычно не живут более 60 000км, а сайлент блоки нижних передних рычагов иногда приходится менять уже при пробеге в 20 000км, шаровых на W203 хватает на 60 — 80тыс. Передние амортизаторы ходят 90 000км, на такой же срок хватает и рулевых наконечников. Сайлент блоки задних рычагов Мерседес служат 100тыс, ступичные подшипники двести третьего обычно не тревожат владельца до 100 000км пробега. Тормозных дисков хватает также на 100 000км.

Уделим внимание техническим характеристикам Mercedes C200K W203 с МКП6. Технические характеристики:

Технические характеристики:

Силовая установка: 2.0 бензин, механический наддув

Объем: 1998куб

Мощность:163л.с

Крутящий момент:230Н.М

Число клапанов:16v

Эксплуатационные показатели:

Набор скорости 0 -100км:9.3c

Предельная скорость:230км

Расход топлива в смешанном цикле:9.7л

Объем топливного бака: 62л

Кузов:

Габаритные размеры: 4530мм*1730мм*1430мм

Колесная база:2720мм

Снаряженная масса:1390кг

Дорожный просвет / клиренс: 150мм

Год выпуска	2000
Тип кузова	Седан
Длина, мм	4526
Ширина, мм	1728
Высота, мм	1426
Количество дверей	4
Количество мест	5
Объем багажника, л	455
Страна сборки	Германия

Символы и значки на приборной панели гибридных автомобилей.

За последние несколько лет в авто-мире появилось немало гибридных и электрических автомобилей, которые имеют совсем новые специфические значки-символы на приборной панели. В большей своей части эти специальные символы в гибридных автомобилях обозначают следующее, а именно, как работает гибридная система и в каком именно режиме она действует

Внимание! Мигающий значок на приборной панели гибридной машины, как правило означает какую-либо проблему с самим автомобилем. В этом случае Вы обязательно должны обратиться в автотехнический центр к дилеру.

	Неисправность аккумулятора.
	Предупреждающий индикатор электронной системы.
	Высокое напряжение аккумуляторной батареи.
	Индикатор низкого напряжения аккумуляторной батареи.
	Мощность ограничена.
	Индикатор зарядки аккумуляторной батареи.
	Режим тяги на одном электродвигателе.
	Готовность гибридной установки.
	Режим тяги на одном электродвигателе.
	Система внешней звуковой системы для предупреждения пешеходов о движении электроавтомобиля. Неисправность.

Ходовая

Второе поколение Mercedes C-Class, по сравнению с предшественником, получило идеальное шасси с небольшой долей спортивных эмоций. Конструкторы заменили пару нижних поперечных рычагов трапециевидным рычагом McPherson со сменными сайлентблоками. Однако первый блин вышел комом. Сайлентблоки рычагов быстро изнашивались, и подвеска начинала стучать. Производитель вскоре доработал элемент, применив более износостойкие материалы. Кроме того, пришлось модернизировать и крепление стабилизатора, чтобы исключить попадание грязи и песка, способствующих быстрому износу самого стабилизатора. Сегодня стабилизаторы по-прежнему страдают от преждевременного износа, за исключением топ-версий AMG. Задняя многорычажная подвеска проблем не доставляет, хотя там используются компоненты из легких сплавов.

После модернизации долговечность ходовой незначительно увеличилась. Немного изменились и ее настройки. Инженерам удалось сделать подвеску более плотной, практически без потерь для комфорта, что отразилась на снижении крена и повысило устойчивость на треке.

симптомы

Симптомы плохого модуля Mercedes Central Gateway обычно различаются от автомобиля к автомобилю.

Нет связи

Распространенным признаком неисправности шлюзового модуля является отсутствие связи между сканером OBD-II и одним или несколькими модулями. Модули управления, которые взаимодействуют через модуль центрального шлюза, не отвечают, если модуль шлюза вышел из строя.

В некоторых случаях двигатель запускается и работает нормально, но автомобиль может перейти в режим бездействия.

Прерывистые электрические проблемы

Модуль управления центральным шлюзом также позволяет системам иногда работать, а затем отключать их в непредвиденное время из-за плохого или корродированного соединения или терминала. Плохой CGW также может привести к случайному отключению двигателя даже во время движения.

Случайные предупреждающие огни и сообщения

На вашем кластере останется несколько сигнальных лампочек, и некоторые функции перестанут работать. Ниже приведен список сигнальных огней и проблем, которые вы можете заметить, если ваш модуль управления центральным шлюзом Mercedes выходит из строя. Это неполный список, и симптомы могут различаться у разных моделей Mercedes, таких как C, E, S, CL, CLK, CLS, ML, G, GL, R, SL Class.

Может загореться один или несколько из следующих источников.

SRS/Подушка безопасности включена
Проверьте свет двигателя
ABS или ETS свет включен
Индикатор батареи включен
Низкий масляный свет
Стоп-сигнал включен

Отключенные системы

При выходе из строя модуля центрального шлюза Mercedes одна или несколько из этих систем могут перестать работать .

Радио/КОМАНДА не работает
Оба передних сиденья не работают
Сиденья с подогревом
Вход без ключа
Задняя задняя дверь
Стеклоочиститель
Поворотники
огни
Приборный щиток
Сиденья с подогревом
Люк в крыше

Что делать?

Если ваш шлюз Mercedes-Benz вышел из строя и не связывается с другими ECU, его необходимо заменить. Можно попытаться очистить клеммы модуля центрального шлюза, но это редко бывает успешным.

Новый модуль CGW можно приобрести у дилера или через Интернет

Важно, чтобы вы получили модуль CGW, правильно закодированный с помощью Star Diagnostic Scanner. Диагностический сканер Star должен иметь подписку для завершения онлайн-кодирования

Если вы просто замените неисправный CGW новым, у вас будут системы, которые не будут работать, поскольку они не закодированы в модуле CGW.

Модуль управления CGW/ZGW Gateway хранит историю обслуживания автомобиля, VIN и пробег автомобиля. Вам нужно будет кодировать оригинальные мили и VIN в новом модуле ZGW, клонируя информацию из вашего старого модуля управления Mercedes ZGW. Если данные ZGW не могут быть прочитаны, ручное кодирование может быть выполнено дилером или механиком Mercedes.

Например, сиденья с электроприводом могут не работать, потому что они не закодированы в новом модуле CGW. Ввод без ключа может не работать, потому что он должен быть закодирован в модуле CGW. Вам необходимо кодировать модуль CGW и указать, какие модули и системы установлены на этом транспортном средстве.

Ошибка P0203 Mercedes-Benz – неисправность цепи управления третьей форсунки

3 года ago AutoTime

522

P0203 — это диагностический код OBD-II указывающий на неисправность проводки инжектора двигателя Mercedes-Benz. Коды ошибок P0201, P0202, P0204, P0205, P0206, P0207 и P0208 говорят о конкретном цилиндре, в котором обнаружена эта неисправность. Вместе с этой ошибкой часто появляются ошибки о пропусках воспламенения в цилиндрах и богатой топливной смесью.

Что означает ошибка P0203

Ошибка P0203 означает, что блок управления двигателем (ECM) обнаружил неисправность в цепи топливной форсунки третьего цилиндра, которая управляет ими регулируя количество и распыление топлива.

Код ошибки устанавливается если ECM неправильное напряжение или сопротивление на форсунке. Блок управления двигателем Mercedes-Benz переводит работу двигателя в аварийный режим, в котором он остается до тех пор, пока ошибка не будет устранена.

Причины кода ошибки P0203

сбой или отказ форсунки
обрыв или короткое замыкание проводки форсунки
обрыв или короткое замыкание жгута проводки инжектора
плохое электрическое соединение в разъёмах проводки инжектора
неисправность ECM

Симптомы ошибки P0203 Mercedes-Benz

Симптомы кода ошибки P0203 могут различаться степенью тяжести. В одних случаях горящий индикатор «Check Engine» может быть единственным заметным симптомом. В других случаях двигатель автомобиля может работать исключительно плохо, вообще не заводится или «троить».

Топливная смесь автомобиля может быть «бедной» или «богатой» в зависимости от схемы работы инжектора.

Как производится диагностика ошибки P0203

к порту OBD-II автомобиля Mercedes-Benz подключается сканер и проверяется наличие ошибок;
необходимо просмотреть все зафиксированные параметры сохраненные при возникновении ошибки;
необходимо удалить все ошибки провести тест-драйв автомобиля;
визуально проверяется проводка и топливная форсунка третьего цилиндра на наличие повреждений, сломанных компонентов и / или ослабленных соединений
при помощи OBD-II сканера проводится проверка работы топливной форсунки и ищутся какие-либо аномалии
на форсунке проверяется напряжение
если необходимо, то работа форсунок проверяется при помощи светового сигнализатора
тестируется блок управления двигателем ECM

Общие ошибки при диагностике ошибки P0203

Основная ошибка при диагностике ошибки P0203 — это пропуск каких либо этапов проверки. Хотя неисправная форсунка является наиболее распространенной причиной ошибки P0203, при выполнении ремонтных работ следует соблюдать все этапы диагностики, чтобы избежать напрасной траты времени и денег.

Насколько серьезна ошибка

Ошибка P0203 может иметь серьезные последствия. Возможна потеря тяги или внезапная остановка двигателя. В случаях если автомобиль Mercedes-Benz не заводится, не нужно пытаться его завести, лучше на эвакуаторе доставить его на СТО.

Что необходимо ремонтировать для устранения ошибки P0203

замена топливной форсунки
ремонт или замена проводки
ремонт разъемов проводки
замена блока управления двигателем ECM Mercedes-Benz

‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 1024 && quads_screen_width
‘);
instant= new adsenseLoader( ‘#quads-ad4-place’, {
onLoad: function( ad ){
if (ad.classList.contains(«quads-ll»)) {
ad.classList.remove(«quads-ll»);
}
}
});
}if ( quads_screen_width >= 768 && quads_screen_width

Ходовая

Предыстория

В 1993 году на смену знаменитому «сто девяностому» «Мерседесу» пришел C-класс (W202), заняв место самой доступной модели с трехлучевой звездой. В первые годы для автомобиля предлагался широкий выбор четырехцилиндровых бензиновых и дизельных моторов, а также рядная «шестерка» мощностью 193 л. с. В 1995 году под капоты начали устанавливать двигатели с компрессором, а в 1998 году – V-образные «шестерки» с тремя клапанами на цилиндр объемом 2,6 и 2,8 литра (170 и 197 л. с. соответственно). Со врменем появились и «заряженные» версии Mercedes-Benz C 36 AMG (280 л. с.), C 43 AMG (306 л. с.) и C 55 AMG (345 сил), последние две оснащались моторами V8. Всего до 2000 года было продано 1,9 миллиона седанов и универсалов C-класса.

Это интересно: Снятие, установка системы выпуска и проверка герметичности Mercedes-Benz W203

Диагностика и решение проблем

Первоначальной точкой всегда является проверка бюллетеней технического обслуживания (TSB) для вашего конкретного автомобиля. Ваша проблема может быть известной с известным исправлением, выпущенным производителем. И может сэкономить ваше время и деньги во время диагностики.

Следующее, что вам нужно сделать, это посмотреть, есть ли другие диагностические коды неисправностей. Если какие-либо из них связаны с системой впуска / двигателя, сначала диагностируйте их.

Убедитесь в отсутствии утечек на впуске или выпуске. Утечка на впуске или утечка вакуума приводит к обеднению смеси. Утечка выхлопных газов создает впечатление работающего двигателя на обедненной смеси. Поскольку воздух проходит мимо датчика соотношения воздух-топливо / кислорода (AFR / O₂).

Тестирование проводки

Затем найдите клапан / датчик IMRC (Банк 2) на вашем конкретном автомобиле. После обнаружения визуально осмотрите разъемы и проводку. Ищите потертости, царапины, оголенные провода или расплавленные пластиковые разъемы.

Разъедините разъемы и внимательно посмотрите на клеммы внутри разъемов. Убедитесь, что они не пригорели не окислились и не заржавели. Если сомневаетесь, купите очиститель электрических контактов в любом магазине запчастей, если требуется очистка клемм.

Если это невозможно, возьмите медицинский спирт и небольшую пластиковую щетку с щетиной, чтобы очистить их. После очистки дайте им высохнуть на воздухе. Заполните полость разъема диэлектрическим составом и соберите обратно.

Проверка датчика

Если код неисправности P2020 все же вернется, нам нужно будет проверить сигналы напряжения клапана / датчика IMRC, поступающие и от PCM. Следите за напряжением датчика IMRC на вашем диагностическом приборе.

Когда нет в наличии сканера ошибок, стоит проверить сигнал, поступающий от датчика IMRC, с помощью цифрового вольтомметра. При подключенном датчике красный провод вольтметра должен быть присоединен к сигнальному проводу датчика IMRC. А черный провод вольтметра подключен к земле.

Запустите двигатель и следите за входом датчика IMRC. откройте дроссель. По мере увеличения оборотов двигателя сигнал датчика IMRC должен изменяться. Проверьте спецификации производителя. В них должна быть таблица, информирующая о том, какое напряжение должно быть при заданных оборотах.

Пройдя этот тест, вам нужно убедиться, что клапан IMRC двигается и не заедает во впускном коллекторе. Снимите датчик / привод IMRC и возьмитесь за штифт или рычаг, который перемещает пластины / клапаны во впускном коллекторе.

При повороте пластин / клапанов проверяйте их на заедание / неплотность. Если это так, вам нужно будет заменить их. В большинстве случаев это означает, что нужно заменить весь впускной коллектор. Эту задачу лучше доверить профессионалам.

Если пластины / клапаны IMRC вращаются без заедания или чрезмерного ослабления, это указывает на необходимость замены датчика / привода IMRC и повторных испытаний.

Также целесообразно отметить, что некоторые из пластин / клапанов IMRC могут удерживаться на месте с узлом датчик / привод и не подлежат замене отдельно. Попытка разобрать их может привести к их поломке. Если вы не уверены в своем автомобиле, обратитесь к профессиональному автомобилестроителю.

Информационные дисплеи на приборной панели для технических сообщений и предупреждений.

В последние годы во всех современных автомобилях производители стали устанавливать в приборную панель информационные дисплеи, которые созданы в первую очередь для того, чтобы сообщать водителю более подробную информацию об автомобиле, а также о многих работающих системах в автомобиле. Как правило этот информационный экран установлен в машине по центру приборной панели.

На авторынке в наше время существует огромное количество автомобилей, которые оснащены подобным экраном, данный экран способен выводить на дисплей различную информацию об ошибках, различные предупреждения и т.п. сигналы.

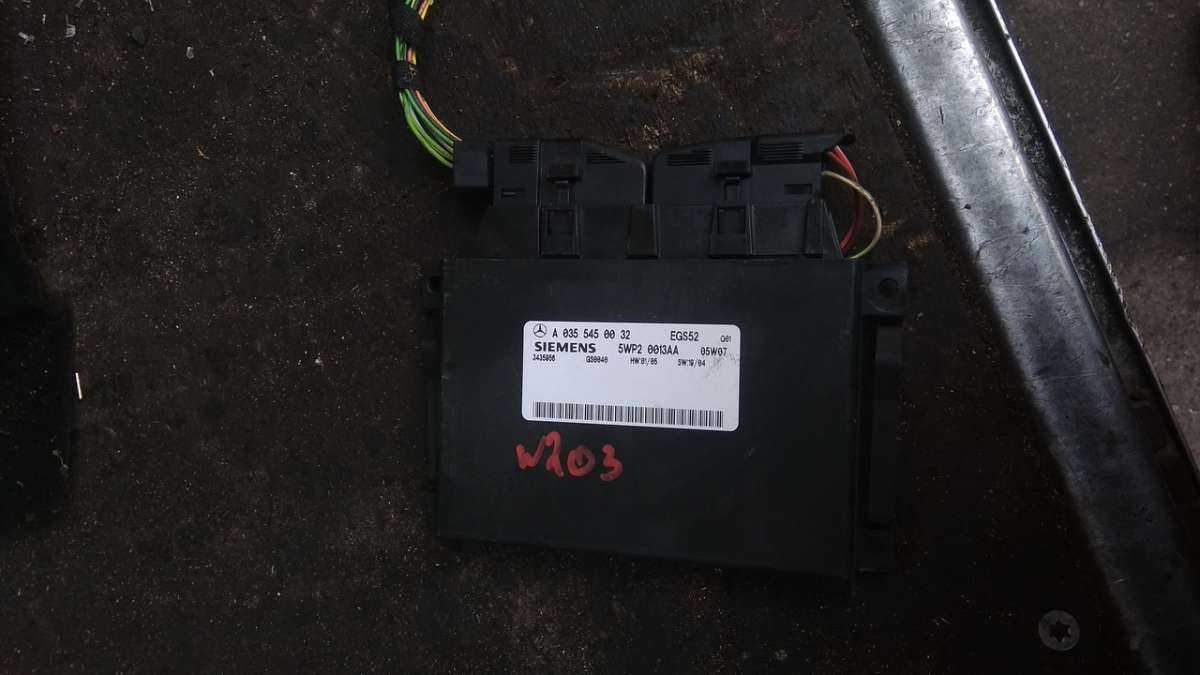

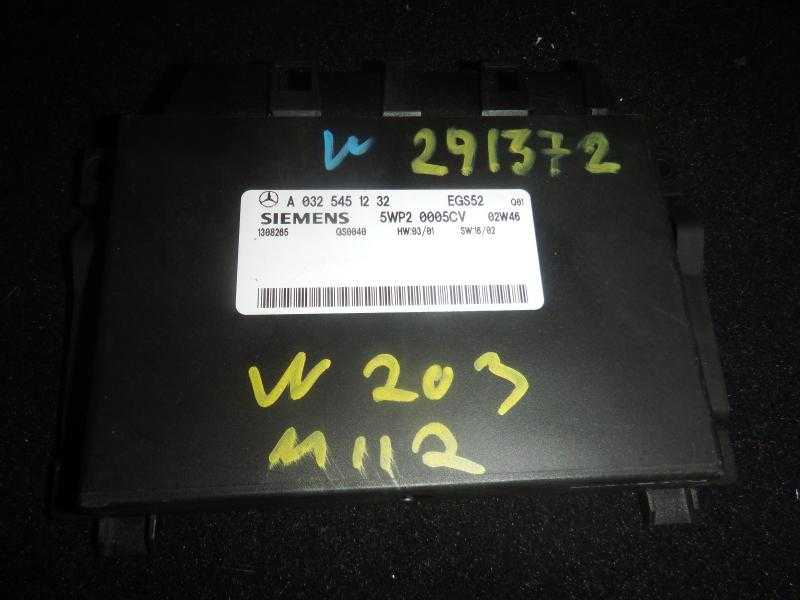

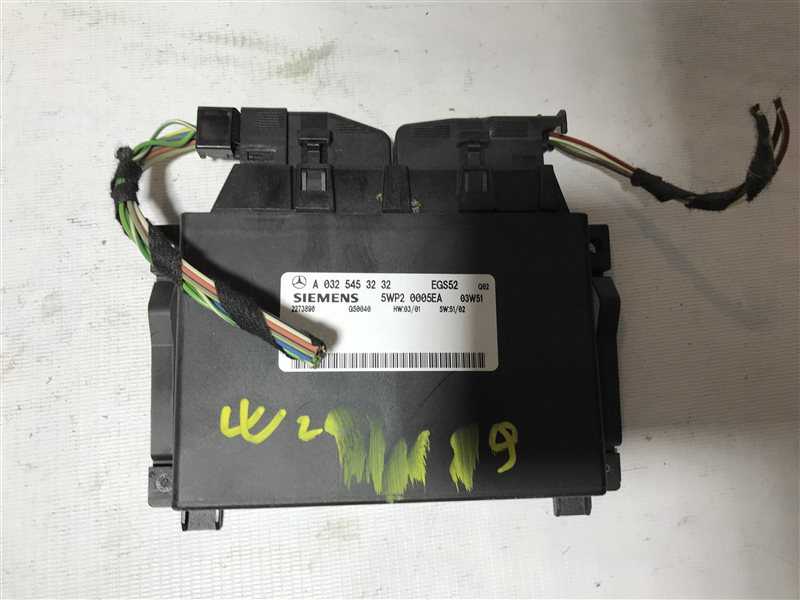

Электронная плата управления (блок EGS) АКПП 722.9 7G-tronic

Ситуация с блоком EGS (управляющим блоков управления АКПП 722.9) на 7G-tronic схожа, за исключением того, что блок управления находится непосредственно внутри АКПП, расположен на гидроплите гидроблока и располагается в трансмиссионном масле. Такое расположение является не самым удачным с точки зрения расположения электрической платы, которая погружена в горячее масло АКПП. Высокая температура в которой расположен и работает блок EGS приводит к рассыханию платы и нарушению целостности электронных контактов.

Плата АКПП 722.9 ремонту не поддается, требует ее замена. В процессе ремонта АКПП, замены платы в 7G-tornic, для движения автомобиля, не достаточно. Чтобы Мерседес «поехал», необходимо запрограммировать блок EGS под соотвествующий автомобиль (SCN кодирование под VIN код). Кроме того, коробку передач, необходимо с помощью диагностического оборудования (к примеру Star Diagnosis) ввести в эксплуатацию. Для корректной работы АКПП необходимо провести адаптацию АКПП для исключения рывков и толчков при переключении передач.

В нашем Техцентре Мерседес в наличии имеются все необходимые блоки на АКПП 722.6 и 722.9:
