Как диагностировать и отремонтировать подвеску рено логан?

Основные неисправности и недостатки

Рено Логан вовсе не идеальный автомобиль. Сегодня, по сути, такового и не существует. он имеет свои недостатки. Двигатель марки так же может глохнуть. Она имеет свои собственные недостатки. Причем, это касается, как модели 1.4, так и модели 1.6. за примером далеко ходить не нужно. Если температура не будет оптимальной, то он попросту не заведется, а это может произойти не только из-за того, что он действительно перегреется, а и из-за того, что попросту будет неисправен датчик. Температура в этом случае может быть и низкой, но при этом мотор заводиться не будет. На Рено Логан температура при заводе является важным составляющим звеном. если у вас не заводится машина, то обязательно проверьте датчик температуры. Помните о том, что рабочая температура двигателя Рено логан колеблется в пределах от 80 до 87 градусов по Цельсию.

Рено Логан на 1.4.л.

Стоит отметить тот факт, что в 2010 году K7M 710 двигатель был заменен на K7M 800. Это было сделано с целью подтянуть агрегат к экологической норме Евро-4. каких-либо конструктивных изменений при этом не произошло, но мощность немного понизилась. Стоит отметить, что и 14 модель и 16 имеют один существенный недостаток, который заключается в том, что на холостом ходу у них существенно плавают обороты. В связи с этим возникает необходимость в регулировки клапанов. Не забывайте об этом, если в один прекрасный момент мотор начнет работать нестабильно. Рено Логан имеет привод ГРМ ременной. Это, разумеется, недостаток автомобиля. дело в том, что при обрыве ремня гнутся в двигателе клапана. Чтобы этого не произошло в обязательном порядке нужно время от времени проверять состояние этого конструктивного элемента. В соответствующей документации на автомобиль можно найти, с какой частотой это нужно делать.

Не стоит забывать и о том, что Рено Логан оснащается двигателями, которые создают высокую степень шума, а так же могут присутствовать здесь и вибрации. От этого избавиться практически невозможно. Да, можно повысить звукоизоляционные свойства движка, но при этом шум все равно будет слышан. Если возвращаться к вопросу, а какой мотор лучше, то стоит отметить, никакой принципиальной разницы между 1.4 и 1.6 не существует. Если взглянуть на них снаружи, то они практически идентичны. Мы уже отмечали, что единственное изменение коснулось объема.

Относительно недавно на рынок вышла модели Рено Логан, которая имеет несколько другую конструкцию двигателя. Носит название эта новинка К4М. В ней установлена 16 клапанная ГБЦ. Не обошлось и без других изменений в двигателе. Если говорить сегодня о покупке Рено Логан, то именно этот двигатель считается оптимальным решением. Всегда помните об этом. При покупке всегда смотрите на модель

Причем, вовсе не важно, будет здесь объем 1,6 или 1,4, в любом случае именно на ту модель, которую я указал чуть ранее нужно ориентироваться

Итак, подводя итог всему вышесказанному можно сказать, что Рено Логан – это автомобиль, который не лишен недостатков. У него достаточно шумный двигатель, который подвержен вибрациям. К тому же, оптимального варианта этого устройства в настоящее время не существует. Да, инженеры компании приблизили его значения к международным стандартам, но все же до идеала еще далеко. Хотя, на самом деле автомобиль хороший. Мотор, хотя и шумный, но при этом его рабочий ресурс достаточно большой. Это прекрасный вариант бюджетного авто, который можно смело приобретать, как для работы, так и для семейных поездок.

https://youtube.com/watch?v=ubgbGlpeUvA%2520

Замена стабилизатора поперечной устойчивости

Резиновые детали стабилизатора поперечной устойчивости Логан – это подушки и втулки. Их нужно менять при растрескивании, вспучивании и разрыве резины, а также при чрезмерном износе, при котором люфтят соединения элементов.

Подвесьте переднюю подвеску машины, подняв ее домкратами или подъемником. Перед откручиванием гайки крепления штанги стабилизаторы к рычагу передней подвески хорошенько счистите с головки винта загрязнения, так как вам придется вставить сюда ключ.

Схема стабилизатора

Если ключ войдет не целиком, вы можете повредить винт или ключ при откручивании гайки. Дело в том, что резьбовое соединение обычно сильно повреждено коррозией.

Стабилизатор поперечной устойчивости передней части подвески состоит из:

гайка;
резиновая втулка нижняя;
промежуточная втулка резинометаллическая;
пластиковая шайба;
верхняя втулка из резины;
винт;
штанга стабилизатора;
подушка штанги;
скоба.

Используя накидной ключ, открутите гайку, которая держит штангу стабилизатора на рычаге передней подвески. При этом держите винт, предупреждая проворачивание. Снимите нижнюю втулку из резины. В углублении торца, который обращен к гайке, находится металлическая шайба.

Вытащите винт с верхней резиновой втулкой и шайбой из пластика. Рукой потяните конец штанги вниз и вытащите резинометаллическую втулку №3. Точно так же демонтируйте элементы крепления штанги стабилизатора к рычагу.

Шаровая

Установите новые запчасти в обратной последовательности, затягивая гайки всех винтов штанги стабилизатора, но не переусердствуйте. При установке промежуточной втулки нужно ориентировать ее вверх пазами, которые расположены на внешней части втулки.

Чтобы заменить подушку штанги стабилизатора возьмите головку с удлинителем и выкрутите болт, который держит скобу подушки и подрамник на кузове. Накидным ключом выкрутите гайку, фиксирующую скобу подушки на подрамнике. Опустите скобу. Выводя шпильку из отверстия подрамника и демонтируйте скобу, вытащив передний ее конец из паза подрамника.

Демонтируйте со штанги подушку и установите новую подушку штанги стабилизатора в обратной последовательности. Точно так же замените подушку с другой стороны. Если нужно снять штангу, отсоедините ее от рычагов подвески с двух сторон и снимите скобы. Осмотрите штангу на предмет глубокого абразивного износа в точках установки подушек.

Глубокий износ повышает риск перелома штанги, а затем установите штангу стабилизатора на место в обратной последовательности.

Что собой представляет опорный подшипник, какую функцию выполняет

Renault Logan – это бюджетный седан, в передней части подвеске которого, нередко возникают неполадки после окончании срока гарантийного обслуживания или большого пробега. Прежде всего, появляется нехарактерный звук в области передних амортизационных стоек. Чаще всего его издает опорный подшипник, установленный в верхней части опоры. Роль опоры стойки важна при эксплуатации авто – она соединяет кузовом автомобиля с амортизатором, а также гасит нагрузки на ось. Опорный подшипник в свою очередь обеспечивает движение стойки при повороте авто.

Если появились признаки износа, требуется сделать диагностику стоек и подшипника, выявить неисправные элементы и произвести их замену.

Как реализовать замену опорного подшипника автомобиля Рено Логан и видео рабочих процессов

Как показывает практика, в большинстве случаев при обнаружении неисправного ОП на одной стороне меняют детали на обеих сторонах. Объясняют это чистой рациональностью – чтобы не вымазывать руки дважды.

Подготовительные моменты

На некоторых видео по замене неисправного опорного подшипника на Рено Логан мастера рассказывают, какие нужны инструменты для работы:

Домкрат.
Баллонный ключ.
Рожковый ключ «на 13».
Ключ с головкой «на 18».
Специальная стяжка для пружин.
Ключ-шестигранник «на 6».

Алгоритм проведения работ

Объем выполняемых работ, конечно, больше, чем во время смены антифриза на Renault Logan, но все же по силам практически любому автолюбителю. Достаточно придерживаться предложенного алгоритма и не спешить.

Приступая к процедуре, автомобиль следует надежно зафиксировать с помощью башмаков и ручного тормоза. Дальнейший процесс выполняется в следующей последовательности:

Ослабить баллонным ключом болты крепления колеса со стороны проведения работ.
Установить домкрат и поднять автомобиль.
Полностью вывернуть болты, крепящие колесо, и снять его.
Этап проводится на лонжероне. Удерживая шестигранным ключом «на 6» шток амортизатора от проворачивания, немного ослабить гайку крепления стойки к подушке.
Отсоединить тормозной суппорт без отключения шланга, и отвести его в сторону.
Головкой «на 18» отвернуть болт крепления стойки к поворотному кулаку.
Освободить поворотный кулак от стойки стабилизатора и рычага.
Используя ключ «на 13», отвернуть сверху три болта крепления стойки к лонжерону и снять упорную шайбу.
Снять амортизаторную стойку в сборе.
При помощи специальных стяжек сжать пружину.
Зафиксировать шток амортизатора шестигранником «на 6» и отвернуть гайку.
Сменить неисправную деталь на новую и произвести сборку узла в обратной последовательности.

На некоторых видео по замене опорного подшипника автомобиля Рено Логан можно увидеть, что мастера обходятся без специальных стяжек для пружин. В самом начале процесса они откручивают гайку штока амортизатора, пока колесо еще не снято. Однако для выполнения такого приема необходимо наличие определенного опыта в ремонте ходовой части авто. После смены детали следует проверить и установить развал-схождение колес.

Какие ОП подходят для Renault Logan?

Производитель устанавливает на свои автомобили подшипники с оригинальным артикулом 60 01 547 499. На моделях Logan допустимо применение аналогов:

Febi 10089.
Kayaba MB1504.
Lemforder 31407 01.
Sacis 4005300.
Monroe L25908.

Особенности конструкции стабилизатора

Работа узла стабилизатора осуществляется через рычаги в содействии со стойками амортизатора. Срок эксплуатации этого узла достаточно велик, но проводить профилактический осмотр и реставрацию стабилизатора необходимо регулярно.

Дефект в работе стоек стабилизатора можно заметить по особенностям:

В движении по пересеченной местности появляются металлические звуки (стук и скрежет).
Вхождение в поворот сопровождается сильным креном кузова авто.
Резкое торможение приводит к значительному раскачиванию Renault Logan.

Монтаж нового элемента:

Поднимите переднюю подвеску машины домкратом или специальным подъемником.
Проведите тщательную очистку головок винта от грязи. Ее наличие может привести к повреждениям ключа или самого винта в процессе демонтажа.
Отверните гайку крепления штанги стабилизатора и зафиксируйте винт. Его прокручивание недопустимо.
Снимите резиновую втулку. В углублении с торца стоит шайба, поэтому будьте внимательны.
Демонтируйте винт. Вся система удаляется совместно с втулкой и пластиковой шайбой. Потяните за край штанги вниз и извлеките втулку. Подобным образом демонтируйте крепеж удерживающий рычаг и штангу стабилизации Renault Logan.
Монтаж новых агрегатов производите в обратном порядке. Выполняйте все легко, не прикладывая особых усилий. Промвтулка устанавливается пазами вверх.
Смена подушки стабилизирующей штанги производится путем отвинчивания болтового крепежа и фиксации к подрамнику узла.
Вытяните шпильку и скобу.
Демонтируйте подушку и установите целую деталь в обратном порядке. Подушку с другой стороны авто меняйте таким же образом.
При монтаже подушек проведите проверку штанги на вероятность деформаций или сильного износа. Выполните смену детали в соответствии с потребностями авто.

Практика эксплуатации (в том числе по нашим дорогам) показала долговечность и неприхотливость стального узла. Рычаги передней подвески, выполненные из стали, меняются редко и выдерживают цикл, установленный между ремонтами подвески. Но иногда устройство требует более ранней замены.

При ремонте рычага часто удается обойтись следующими работами:

Установкой новых шаровых опор.
Заменой поврежденных и вышедших из строя сайлентблоков.

В упомянутых случаях металлическая часть рычага после осмотра на факт дефектов и деформаций отправляется отрабатывать второй или даже третий срок. Если же после проверки обнаружены повреждения на самой детали подвески, то в этом случае замена производится в комплексе. В случае с легкосплавными рычагами устройство всегда меняется в комплексе.

Рычаги Рено Логан имеют треугольную форму. Такая конструкция разработана при создании более простой подвески с целью повышения ее надежности. Преимущество треугольного рычага — в способности работы в различных направлениях (в продольном или поперечном).

Роль тяги стабилизатора в седане Логан выполняет шпилька, то есть болт 8 (см. рис.). Снизу на него накручена гайка.

Рычаг передней подвески правый

Гайку на шпильке выкручивают, придерживая шляпку болта сверху.

Вообще же замена рычага передней подвески Рено Логан обладает особенностями:

Две гайки на винтах 3 затягивают на последнем этапе, когда автомобиль опирается на четыре колеса;
Проводя монтаж, лучше снимать пыльник ШРУСА с детали 7, чтобы не повредить его.

Когда пыльник сдвинут, можно откручивать гайку 9. Рассмотрим все шаги по порядку.

Рычаг фронтальной подвески правый

Гайку на шпильке выворачивают, придерживая шляпку болта сверху.

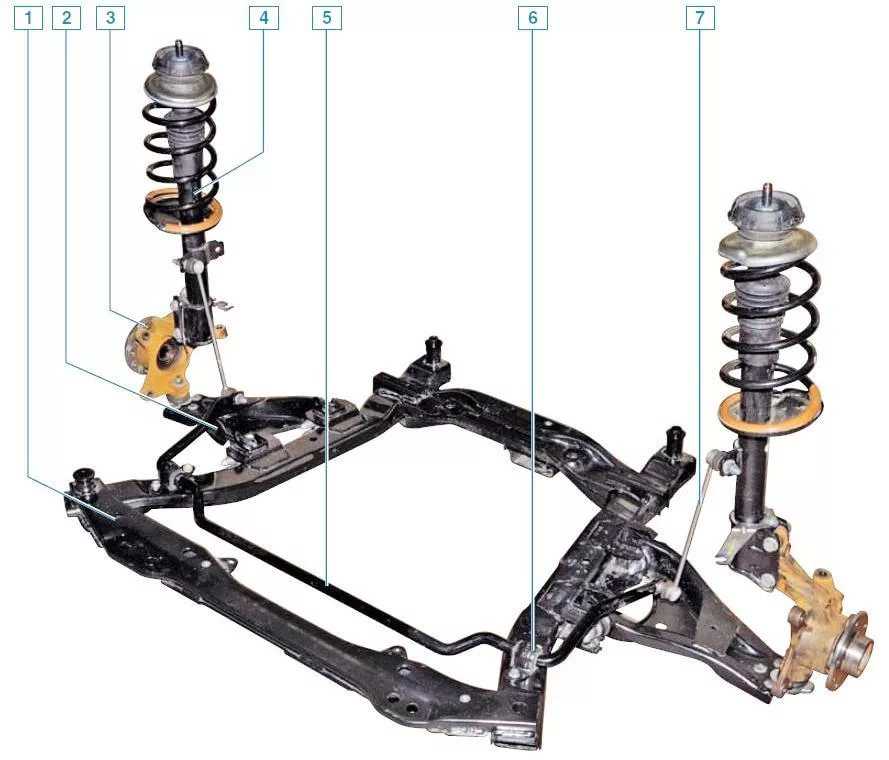

Устройство передней подвески

Ходовая часть Рено Логан основана на всем известной конструкции McPherson. В ее состав входят в сборе с пружиной. Крепление этих деталей происходит посредством шаровых опор к рычагам треугольной формы.

В своей основе данная конструкция заключает в себе подрамник, на котором расположены все жизненно важные функции подвески. Крепление поперечных рычагов к подрамнику производится с помощью сайлент-блоков.

Классическая компоновка рулевой рейки и тяг свойственна многим автомобилям марки Рено. Крепления стабилизатора расположены на подрамнике и производятся посредством специальных опор. Соединение амортизационных стоек и стабилизатора осуществляется с помощью специальных креплений называемых .

Такая конструкция весьма неплохо показала себя за многие годы испытаний. Положительными отзывами также считаются легкая доступность всех деталей и компонентов данной системы, а также низкая стоимость.

А что в задней подвеске?

В связи с бюджетной родословной рассматриваемого автомобиля Renault Logan непосредственно задняя подвеска отличается завидной простотой. Это не подразумевает частых беспокойств обладателя в плане надежности узла. В конструктивной основе можно обнаружить балку, закрепленную на кузовных элементах посредством крупных сайлентблоков. Безальтернативным дополнением являются амортизационные стойки, объединенные с пружинными вкладышами. Благодаря простоте конструктивного решения задней ходовой ресурс большинства ее компонентов может легко перешагнуть 150-тысячный барьер. Во всем разобраться поможет схема.

Ввиду завидной жесткости балки конструкторы справедливо и рационально отказались от применения в подвеске кормы стабилизатора устойчивости. Обозначенные аспекты отнюдь не означают отсутствие потребности в ремонте. Сайлентблоки балки способны огорчить владельца Рено Логан выходом из строя под воздействием агрессивных реагентов, которыми изобилуют зимой городские дороги. Также под натиском этих агрессивных веществ обидно сдаются пружины, уничтожаемые коррозией.

Ремонт ходовой Рено Логан

Рено Логан существует в России уже почти полтора десятилетия, за это время специалисты автосервисов успели хорошо изучить эту машину.

И, как показывает опыт ее обслуживания, при появлении неисправностей в том или ином элементе ее ходовой части, есть все основания провести диагностику всей подвески – и передней, и задней.

Вполне вероятно, что может потребоваться и ремонт компонентов, износ которых еще не успел заметно проявиться.

В этом случае мастер составляет перечень наиболее слабых компонентов и составляет список рекомендаций – какие можно восстановить, а какие подлежат замене.

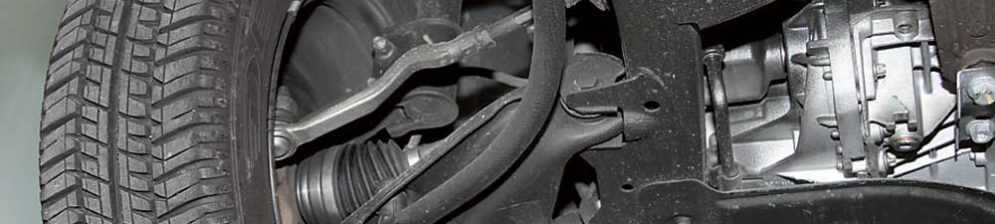

Меняем рычаги передней подвески на Рено Логан своими руками

Основными частями передней подвески являются стойки и рычаги. Добраться до прилавка сложно, но рычаг при необходимости можно заменить за 10 минут. Обычно такая замена производится при износе сайлентблоков. Все выглядит просто: снимаем тягу стабилизатора, затем откручиваем держатель шарового шарнира. В целом замена рычага передней подвески Рено Логан мало чем отличается от аналогичной замены на других автомобилях, в которых используется независимая подвеска McPherson.

Для ремонта вам понадобится следующий набор инструментов:

торцевым ключом размером «30»;
гаечные ключи типоразмера «16» и «18» (по 2 шт на каждый типоразмер);
молоток, лом и плоская отвертка;
экстрактор.

Если нет подъемного устройства или приямка, используем домкрат и заменяем передние рычаги.

1. Вешаем одну из сторон автомобиля, заменив упоры против качения под колеса задней оси и предохранительную опору под кузовом. Активируем ручник.
2. Снимаем колесо с Рено Логан (заранее нужно ослабить его крепеж).
3. Откручиваем гайку, которой держится шатун. Вытаскиваем болт (верх) и вытаскиваем этот стержень.
4. Приступаем к откручиванию болта крепления стабилизатора.

Шариковая шпилька держателя фиксируется в цапфе шкворня болтом, который соединяется с «щеками» нижнего кронштейна. Откручиваем этот болт и снимаем с сиденья.
Для снятия шаровой опоры со штифта воспользуемся съемником, а при его отсутствии — держателем.
Перейдем к разборке элементов крепления рычага на кронштейнах подрамника. Здесь откручиваем два болта и снимаем их с втулок сайлентблоков.

На этом рычаг разбирается. Теперь вы можете приступить к установке нового продукта. Алгоритм его выполнения противоположен процессу демонтажа.

При затяжке соблюдаем моменты регулировки:

105 Н * м — для крепления рычага к подрамнику;
62 Н * м — для болта и гайки крепления шарового пальца в кулаке;
21 Н * м — при установке шатуна.

Выполнив ремонтные действия с одной стороны автомобиля Рено Логан, приступаем к процессу со второй. Все действия выполняются одинаково. Замена передних рычагов завершена.

Перечень неисправностей, подразумевающий несложный процесс по их устранению в Logan

Перейдем к рассмотрению нескольких поломок, когда можно провести ремонт своими руками, а именно:

не функционирует бензонасос;
подлежит замене наконечник рулевой тяги;
тормозные колодки передка требуют замены;
происходит нечеткое переключение передач;
возникла необходимость в замене тормозных шлангов с последующей прокачкой контуров;
работа стеклоочистителей сопровождается шумом;
требует замены порванный трос ручного привода стояночного тормоза.

Это мизерный перечень неисправностей, устранение которых доступно для обычного «Логановода», то есть в данном случае ремонт своими руками вполне реальный. Благодаря присутствию разнообразия видеоматериала выполнение ремонтных процедур стало более понятным и легко осуществимым.
