Замена зеркала заднего вида: как снять салонное зеркало

Внутренняя оснастка и интерьер

«Рено-Логан» или «Сандеро-Степвей»: что лучше, если будем сопоставлять внутреннее убранство? Сложно сказать, так как это автомобили от одного производителя и оба из бюджетного сегмента. Если честно, то внутри них нет ничего интересного и привлекательного для глаза. Это рабочие машины, которые перевозят человека из одной точки в другую. Внутри все скромно и обыденно в обеих машинах. Пластик не самого высокого качества, от скрипов и прочего никуда не деться.

Справедливости ради, скажем, что несмотря на то что данные машины ничем не примечательны внутри, их интерьер нельзя назвать неудачным или устаревшим. Он бюджетный, а не плохой. Это разные вещи. К тому же, все познается в сравнении, да и у всех свой вкус на такие вещи.

Полезные советы

Под лопатку или отвертку нужно подложить небольшой лоскут мягкой ткани, это поможет избежать повреждения внешней части зеркала.

При снятии зеркальной поверхности с креплений отверткой, ее нужно замотать изолентой. Так снижается риск повреждения остальных элементов.

боковое зеркало заднего вида

Если зеркало крепилось и на клей в том числе, необходимо вернуть этот слой

Важно использовать правильный, подходящий клей. Для этих целей существует три разновидности: химически отвердаемые, светоотвердаемые, эпоксидные составы

Последний подействует как надо только в том случае, если хорошо просохнет. Иными словами, деталь должна быть прижата в нужном состоянии на протяжении десяти часов. Светоотверждаемые клеевые смеси должны подвергаться воздействию ультрафиолета. Для него потребуется лампа, солнечного света недостаточно. Отлично подойдет клеевая смесь, обладающая способностью отвердевать при помощи химических процессов.

Ни в коем случае нельзя использовать обычный суперлей и клейкую ленту. Эти средства не обладают нужными свойствами, и зеркало со временем обязательно упадет.

Замена замка передней двери и его регулировка

Левая, как и правая дверца имеет похожую схему расположения деталей. Перед разборкой отключается фаза электропривода, подготавливается набор инвентаря. Чтобы снять обшивку и добраться до замыкающего устройства понадобится:

  • гаечный ключ;
  • рожковый ключ;
  • молоток;
  • силиконовая смазка;
  • антикоррозийное вещество;
  • напильник;
  • пассатижи;
  • острый нож;
  • набор отверток.

Если визуальной деформации двери не наблюдается, то причину поломки следует искать внутри механизмов. Разбор покажет: необходимо полностью заменять замок, достаточно сменить личинку или провести смазочные работы. Предусмотрены три основных этапа: снятие облицовочной панели, осмотр механизма, ремонт. Работа осуществляется изнутри авто. Алгоритм действий:

  1. Разборка рукояти: снятие заглушек, болтов, накладки.
  2. Демонтаж верхнего ряда клипс панели.
  3. Отключение проводки.
  4. Снятие нижнего ряда пластмассовых клипс.
  5. Убиране панели, болтов, которые фиксируют замок.
  6. Отключение фиксатора, съем стопорного кольца, отсоединение тяги.
  7. Выемка элемента, осмотр.
  8. Чистка внутренней ниши: удаление загрязнений.
  9. Смазочные работы силиконом и антикоррозийным средством.
  10. Замена личинки или всего устройства. Активация механизма.

Далее проводится обратная сборка и регулировка, проверяется работоспособность элемента. Если дверца просела или немного деформировалась, то требуется подтяжка или ослабление регулировочных болтов. Они находятся на дверной стойке. Основное правило регулировки: ослабление или затяжка, затем фиксация результата.

Автомобиль с электроприводом наружного зеркала

Снимаем обивку передней двери (см. «Снятие обивки передней двери»).

Нажав на фиксатор…

…отсоединяем колодку жгута проводов от колодки проводов наружного зеркала.

Нажав отверткой на фиксатор…

…снимаем колодку проводов зеркала с держателя на двери.

Вынимаем поролоновую прокладку из отверстия в двери и, продев провода через отверстие в прокладке, снимаем ее.

Головкой «на 8» или ключом Torx T-20 отворачиваем два самореза крепления наружного зеркала к двери.

Снимаем наружное зеркало, вытягивая его провода из отверстия в двери. Для снятия зеркального элемента…

…поворачиваем его, как показано на фото, и, вставив шлицевую отвертку в образовавшуюся щель, отжимаем 2–3 фиксатора основания элемента (всего их восемь)…

…и отводим элемент от корпуса наружного зеркала.

Снимаем наконечники проводов с контактов зеркального элемента и снимаем его. Собираем и устанавливаем наружное зеркало в обратной последовательности.

Видео по теме “Снятие наружного зеркала заднего вида Рено Логан, Сандеро”

Замена наружного зеркала заднего вида на Рено Логан (Renault Logan) Замена боковых зеркал на Logan Замена зеркального элемента на Рено Логан, Сандеро, Дастер

Проверочные работы

Главный параметр при проверке приводного ремня – уровень натяжения. В моторах с ГУР или с усилителем и кондиционером проверку выполняют на нижнем участке между шкивом привода и шкивом кондиционера/ГУРа. При нажатии на ремень большим пальцем отклонения не должны превышать 6-8 миллиметров. На самой простой комплектации с одним генератором нажимать следует на верхнем участке ремня, располагающегося над шкивами.

В моторах с кондиционером используется автоматический натяжитель. Если он сломался, то необходимо менять весь узел. В моторах без автоматики регулировка осуществляется:

  • Только ГУР. Кронштейн с роликом крепится 2 винтами, которые нужно ослабить. Как только настройка закончена, их затягивают.
  • Без ГУР и кондиционера. Затягивают верхний винт крепления, после чего путем ослабления нижнего регулируют натяжение. В конце закручивается нижний крепеж.

Не переусердствуйте с уровнем натяжки. Слишком большое натяжение будет иметь массу проблем. Во-первых, это грозит воздействием высоких температур и большими нагрузками, что сокращает ресурс. Во-вторых, придется чаще менять ролик, который под сильным натяжением не справится со своей задачей.

Еще одной проблемой являются подшипники. Они часто выходят из строя, что затрудняет прокручивание роликов или приводит к их полному заклиниванию. Некоторые водители для максимальной экономии меняют непосредственно подшипники. Если вам это под силу, пробуйте. Для экономии времени рекомендуем просто заказать полностью новые ролики приводного ремня.

Всё же, разберёмся с рукояткой

Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.

Устройство рукояти, современная версия

Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.

Детали из каталога Рено:

  • 6001546339 – старый образец;
  • 6001548552 – новый.

Устройство передней подвески

Ходовая часть Рено Логан основана на всем известной конструкции McPherson. В ее состав входят в сборе с пружиной. Крепление этих деталей происходит посредством шаровых опор к рычагам треугольной формы.

В своей основе данная конструкция заключает в себе подрамник, на котором расположены все жизненно важные функции подвески. Крепление поперечных рычагов к подрамнику производится с помощью сайлент-блоков.

Классическая компоновка рулевой рейки и тяг свойственна многим автомобилям марки Рено. Крепления стабилизатора расположены на подрамнике и производятся посредством специальных опор. Соединение амортизационных стоек и стабилизатора осуществляется с помощью специальных креплений называемых .

Такая конструкция весьма неплохо показала себя за многие годы испытаний. Положительными отзывами также считаются легкая доступность всех деталей и компонентов данной системы, а также низкая стоимость.

Мы модифицируем техническую начинку

Более сложным и ответственным за владельца процесса является настройка установленных частей. Здесь для левой и правой, процедура такая же: главное не смешивать и не «разрушать» проводку автомобиля.

Замена наружного зеркала заднего вида на Рено Логан (Renault Logan)

Видео инструкция по замене зеркала заднего вида на автомобилях Рено Логан (Renault Logan) своими руками.

Замена боковых зеркал на Logan

Спасибо за просмотр! Не забывайте ставить лайки, оставлять и подписываться на канал:.

Первым и самым простым вариантом является приобретение отдельных деталей с предварительно установленным электроприводом и подогревом, поэтому мы будем считать это точно. Для продажи нет стандартных компонентов, однако многие производители со всего мира рады предложить аналоги для Sandero. RNLOG08-450B-L, а справа — единственное, то же самое с буквой R на конце.

Кроме того, вам нужен джойстик, управляющий приводом, и включите обогрев, имеющую артикул 255706283R, который установлен в отделке двери, с левой стороны. Замена наружного зеркала заднего вида на рено логан. Кроме того, будет полезной пучок из восьми двухметровых проводов, через которые диски будут работать на Sandero.

Все работы по установке отопления строго соответствуют электрической схеме Renault Sandero, поэтому перед началом этих манипуляций рекомендуется иметь ее у вас в бумажном или электронном формате.

На старте Sandero вам необходимо подключить проводку к соответствующим клеммам. У самих терминалов есть электрические лезвия, их можно купить в любом радио и электрическом магазине. Теперь нам нужно понять цель каждого из них.

Кроме того, согласно этой схеме управляющие провода привода и нагрева Sandero проходят под дверными накладками и торпедой. Купить зеркала заднего вида рено логан ! Цены на. Питание можно подключать как к прикуривателю, так и к проводке радио, поскольку напряжение в 12 вольт сохраняется по всей сети.

Если диски нормально реагируют на манипуляции с помощью джойстика, а нагрев с левой и правой стороны также работает правильно, работа выполняется успешно.

Снятие замка и наружной ручки передней двери Renault Logan, Sandero

Работу проводим при замене замка и наружной ручки.

Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично.

Снимаем обивку двери (см. «Снятие обивки передней двери»).

Ключом Torx Т-30 отворачиваем винт крепления нижней направляющей стекла.

Вынимаем из направляющей уплотнитель стекла.

Выводим направляющую через технологическое отверстие во внутренней панели двери…

…и снимаем нижнюю направляющую стекла.

Нажав на пластмассовый фиксатор тяги 1 наружной ручки, поворачиваем его вокруг оси и отсоединяем тягу от замка. Таким же способом отсоединяем тягу 2 цилиндрового механизма замка.

Поворачиваем тягу кнопки блокировки замка так, чтобы выступ на тяге попал в прорезь фиксатора…

…и снимаем тягу с кнопкой.

Ключом Torx Т-30 отворачиваем три винта крепления замка…

…и выводим замок через технологическое отверстие во внутренней панели двери.

Отсоединив колодку проводов, снимаем замок в сборе с электроприводом. При необходимости отсоединяем от замка тягу внутренней ручки открывания двери и снимаем электропривод замка. Эти операции аналогичны соответствующим операциям, показанным на замке задней двери (см. «Снятие замка и наружной ручки задней двери»).

Устанавливаем замок передней двери в обратной последовательности.

Для снятия наружной ручки передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу наружной ручки двери от замка (см. выше).

Головкой «на 10» отворачиваем две гайки крепления наружной ручки.

Снимаем наружную ручку двери с тягой, преодолевая сопротивление двух защелок. На автомобилях Сандеро и Сандеро Степвей для снятия наружной ручки двери…

…ключом Torx T-20 отворачиваем винт заднего крепления основания ручки…

…и вынимаем его из отверстия. С внутренней стороны двери головкой «на 10» отворачиваем гайку переднего крепления основания наружной ручки.

Отверстие для переднего крепления основания ручки.

Снимаем ручку с тягой. Устанавливаем наружную ручку двери в обратной последовательности (для всех автомобилей).

Для снятия цилиндрового механизма замка передней двери снимаем нижнюю направляющую стекла и отсоединяем тягу цилиндрового механизма от замка (см. выше).

Отверткой сдвигаем скобу крепления цилиндрового механизма замка…

…и снимаем скобу.

Вынимаем цилиндровый механизм замка с тягой из отверстия в двери. Устанавливаем цилиндровый механизм замка с тягой в обратной последовательности, при этом пластмассовый рычаг 1 должен быть обращен к задней части двери.

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

  1. После демонтажа облицовки вынимается нижняя направляющая стекла.
  2. Отсоединяются 4 лепестка оси промежуточного рычага.
  3. Отключается рычаг с тягами в сборе.
  4. Вынимается держатель внутренней ручки и блокиратор замка.
  5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

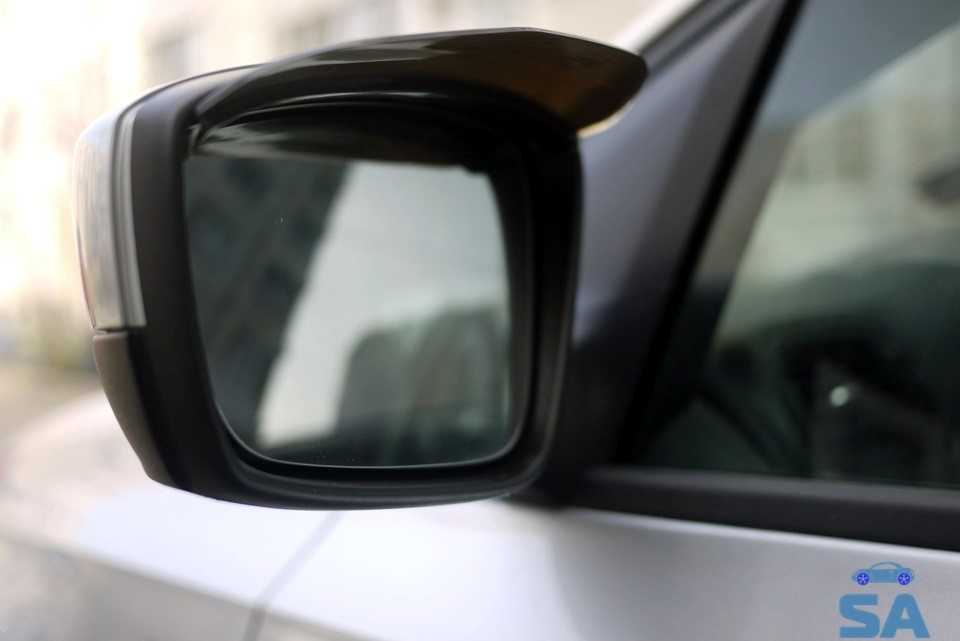

Замена бокового зеркала на Рено Логан и Рено Сандеро

Далее снимаем кожзам с рукоятки регулировки угла зеркала и вытаскиваем пальцами параллон. Для начала стачиваем направляющую на фото обозначено стрелкой ибо она упирается в дверь и на Ф 1 не нужна. Существенным достоинством является и то, что владелец Renault Logan теперь может выбирать не только необходимый ему уровень опциональной оснащенности зеркала, но и тон противоослепляющего покрытия самого зеркального элемента. Травмобезопасный корпус зеркала складывается при ударе. Удобный узел джойстик регулировки, позволяющий проводить настройку зеркального элемента во всех плоскостях.

Штатное крепление к кузову автомобиля — минимум замена зеркала заднего вида на рено логан на установку.

Сменные защитно-декоративные накладки, возможность окраски в цвет кузова. Встроенный повторитель сигнала поворота на трёх светодиодах повышенной яркости.

Как Снять Зеркало Заднего Вида Рено Логан

Противоослепляющий отражатель одного из трёх типов — нейтральный хромзолотистый, голубой. Фирменная тонкоплёночная система обогрева, обладающая наивысшим КПД.

Ремонт фильтров Renault Canggu Замена частей фильтра на автомобиле. Большинство людей обращаются в сервисный центр.

Как Заменить Боковое Зеркало Рено Логан

Однако, используя простой пошаговый справочник, вы можете изменить их самостоятельно. Изменение элемента воздушного фильтра Для обслуживания воздушных фильтров Renault Canggu вам понадобится отвертка для креста, ключ Вставив нож между дверью и обивкой, проворачиваем его, отщелкивая клипсы.

Отводим верх панели на себя и вытаскиваем тягу открывания двери из защелки, которая ее держит.

Снятие и Замена печки на автомобиле ВАЗ Устройство на панели приборов Случается так, что вы открываете дверь собственного автомобиля, садитесь в водительское кресло, вставляете ключ в замок зажигания, заводите, а из-под центральной панели начинает капать жидкость. А время от времени замена зеркала заднего вида на рено логан даже не просто капать, а литься. Если вы неопытный автовл Замена масла на Степвей Своевременное техническое сервис является неотклонимым условием эксплуатации хоть какого тс.

Чтоб движок работал исправно и был меньше подвержен износу, нужно временами поменять моторное масло. Именно благодаря грамотному использованию высококачественного и рекомендованного производителем продукта, можно минимальное иначе Ремонт и сервис автомобиля Хендай Санта Фе Как поменять задние лампы Хендай Санта Фе По некий причине нужно поменять заднюю лампу хендай санта фе, возможно и всю заднюю фару.

Что потребуется из инструментов Отвертка — лучше узкая Ключик на 10 можно отвертку с накидной головкой Приступаем к действию Глушим мотор Выходим из машины Открываем з Дальше отсоединяем провода от динамика и, если есть кнопка управления стеклоподъемником, отсоединяем ее разъем. Затем, провернув обивку на 90 градусов, вытаскиваем тягу из ручки.

Итак, обивка двери у вас в руках. Чтобы было понятнее, как снимать ее с двери, на рисунке ниже показано, как располагаются ее клипсы: Теперь самое главное.

Вытаскиваем поролон из двери, который закрывает саморезы крепления зеркала, и откручиваем. Как видим, ничего сложного нет — зеркало снимается, а на его место устанавливается такое же новое. Затем можно снимать деталь без проблем, так как ее больше ничего не держит.

При необходимости производим установку нового зеркала на Рено Логан в обратной последовательности. Как видите, сложностей при выполнении данной работы возникнуть не.
