Схема ручки двери рено логан

Когда требуется замена

В Renault Logan поломка происходит после длительной эксплуатации транспорта или при халатном обращении с конструкцией. Если водитель ухаживает за своим автомобилем, проводит смазочные действия и регулировку, то риск поломки минимизируется. Другие причины:

авария;
попадание влаги в механизм;
коррозия металла;
частая мойка агрессивными веществами;
влияние суровых погодных условий.

Если дверь начинает провисать, то появляется зазор между кузовной частью и резиновым уплотнителем, во время открытия/закрытия раздается неприятный скрип, требуется диагностика, а затем ремонт.

Тюнинг светодиодами

Подсветки нынче ставят везде, где только можно: в салоне, на номерных знаках, на дисках и даже – на днище. Если вы не боитесь, что ваша машина будет выглядеть в вечернюю и ночную пору, как новогодняя елка, то – вперед и с песней. Тем более, что на подобные преобразования – минимум затрат. Главное – желание и еще: хоть какие-то познания в электрическом деле.

Например, вы решили сделать светодиодную прошивку дисков на вашем Renault Logan. Для этого берем светодиодную ленту (это удобнее, потому, что не потребуется сверлить отверстия для установки) а монтируется «наворот» непосредственно на кожух у диска (самый простой и экономичный вариант) при помощи самоклейки (с обратной стороны ленточки). Можно, при отсутствии подобного приспособления прикрепить светодиоды хомутами, но тогда придется повозиться.

Можно добавить ему мощности и повысить заводские заявленные характеристики, причем, несколькими способами. Во-первых, это тюнинг при помощи специального чипа (но тут понадобится спецоборудование, так, что за услугой обратитесь лучше на СТО). Там перепрошьют ЭБУ движка. При определенных затратах имеем увеличение мощностей мотора на 5-10%, снижение расхода бензина, улучшение динамических показателей и сокращение времени, потраченного на разгон.

Некоторые умельцы предпочитают увеличить и объем движка, расточив цилиндры или поменяв коленчатый вал. Одна из популярных уловок – замена воздушного фильтра, что придает дополнительную мощность мотору.

Не забываем о салоне: Безусловно, доработки Renault Logan своими руками могут производиться еще и в салоне. Это добавит комфорта и стильности вашей машине. Можно поменять тканевую обивку, сделав ее более качественно из хорошего кожзама (или, если есть желание и средства – использовать недорогую натуральную кожу). Красивые и удобные чехлы – один из популярных видов внутренней отделки – также не стоит сбрасывать со счетов.

Механизм ручки в дверях

Особое внимание важно уделить устройству ручки в дверной карте. Если монтируется водительская дверь, то в евроручке находится дверной замок. Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы

Алгоритм:

Чтобы заглянуть внутрь этого механизма, потребуется провести полную разборку дверцы. Алгоритм:

  1. После демонтажа облицовки вынимается нижняя направляющая стекла.
  2. Отсоединяются 4 лепестка оси промежуточного рычага.
  3. Отключается рычаг с тягами в сборе.
  4. Вынимается держатель внутренней ручки и блокиратор замка.
  5. Когда замыкающий механизм изъят, можно увидеть, как устроена ручка изнутри.

Основная проблема ручного устройства – заедание после длительной эксплуатации. После разбора, внутренние фрагменты тщательно прочищаются. Металлические элементы смазываются силиконом. Если произошел надлом внутренних соединительных осей, то они припаиваются. Когда надлом или деформация не предусматривает ремонта, то евроручка удаляется полностью и устанавливается новая деталь.

Снимаем обшивку задней и передней дверей на Рено Логан самостоятельно

В седане Логан, выпущенном фирмой Автофрамос, наружные дверные ручки крепятся изнутри. Чтобы их заменить, нужно снимать обшивку. Также её снимают, чтобы починить стеклоподъёмник, или, например, чтобы решить проблемы с проводкой. То, как снять обшивку задней двери Рено Логан, мы рассмотрим в завершении. А начнём, как обычно, с двери водителя.

Ниже видео на тему снятия обшивки дверей на Рено Логан!

Обшивка передних дверей (после 2009 года)

Число точек крепления будет равно 4, если не считать штатный динамик.

Точки крепления передней обшивки

Итак, обшивка держится на 4-х саморезах и на одном динамике. Нужно будет выкрутить все саморезы, для чего понадобится ключ Torx.

Перед тем, как снять обшивку на двери Рено Логан, найдите все точки крепления. Чтобы добраться до точки 2, требуется снимать пластиковую накладку. Рассмотрим, как это выполнить.

Убираем декоративный элемент

Сначала берём отвёртку, чтобы поддеть накладку сверху. Дальше идём по направлению вниз, стараясь не сломать заклёпки.

На финальном шаге просто отводим накладку наружу. Два крючка при этом выводятся из пазов (см. фото).

Снимаем динамик

Снова при помощи отвёртки открепляем пластиковый элемент, который называется «накладка динамика». Саму накладку удерживают 5 заклёпок.

Долой ещё одну накладку

Дальше появляется доступ к саморезам. Их выкручивают ключом T20.

Подводим итог

Перечислим, что нужно сделать до того, как снять обшивку водительской двери Рено Логан:

  • Динамик должен быть снят;
  • Саморез на торце двери (точка 4) надо выкрутить;
  • Должны быть выкручены саморезы в точках 2 и 3;
  • В точке 1 саморез не просто выкручивают (Torx T25), но и удаляют всю «раковину». Её отводят назад, затем снимают тягу замка.

Как снять раковину

На последнем шаге саму обшивку (карту) будет легко удалить. Она удерживается 11-ю круглыми заклёпками, которые сломать очень сложно. Ещё обшивку удерживает мастика. Начните демонтаж с любого угла.

Обшивка любой двери (до 2009 года)

Чтобы откручивать саморезы, понадобятся ключи Torx T20 и T25. Приступаем к демонтажу:

  1. Откручиваем саморез в подлокотнике;

Собачка в двери

Казалось бы, крепёжных деталей не осталось. Но не спешите! Есть элементы, которые удаляют перед тем, как снять обшивку на двери Рено Логан:

  • Ручка стеклоподъёмника (если есть) – подтягиваем кольцо «к себе», жмём на фиксатор по направлению «от себя»;
  • Корзина динамика – снимаем накладку, выкручиваем саморезы, удаляем корзину.

Передняя дверь без накладки

В задних дверях никаких корзин нет. И значит, удалять ничего не надо. А обшивку просто отгибают с угла и вытягивают наружу, преодолевая сопротивление пистонов.

Обшивка задних дверей (после 2009 года)

Прочтите всё, что сказано в предыдущей главе. Задняя дверь в новой генерации устроена похоже, только на ней присутствует дополнительный декор.

Обшивка передней и задней двери

Первым делом попробуйте снять рукоять стеклоподъёмника, если она есть. Точки крепления обшивки (карты) аналогичны тем, что уже рассмотрены. Их число равно трём.

Перечислим ещё раз, где искать саморез:

  • На углу подлокотника;
  • На «раковине», которую необходимо снять.

Третья точка крепления – это накладка над собачкой. Как видите, всё элементарно. Число пистонов на задней двери равно 9-ти.

Динамик и ещё два разъёма

Всё же, разберёмся с рукояткой

Рукоять или ручка стеклоподъёмника у фирмы Рено устроена просто. Есть пластиковое кольцо, которое подпружинено. А если его сдвинуть, можно увидеть металлическую деталь.

Устройство рукояти, современная версия

Эта деталь, то есть скоба, как раз и удерживает всю рукоять. Если два усика раздвинуть (см. рис.), рукоять легко снимется.

Кое-кто умудряется вытянуть скобу наружу. Используют обычную отвёртку и при этом даже не повреждают пластик. Кстати сказать, в авто первых лет выпуска (2005-2007) установлены ручки без скоб. Можете снять такую ручку, просто потянув её на себя. При этом сама деталь обычно ломается. Запаситесь клеем или новой запчастью.

Как снять обшивку передней двери на Рено Логан

Обшивка с передних дверей снимается несколько сложнее, чем с задних, поэтому, рассмотрим сперва их.

Для всех действий нам понадобится:

  • Пару ключей-торксов – купить можно в любом магазине автозапчастей и не только. Имеют форму звездочек. Рекомендуется купить сразу целый набор таких ключей;
  • Плоская отвертка или специальные пластиковые приспособления для снятия обшивки – очевидно, стоит отдать предпочтение отвертке – дешевле и надежнее.

Теперь, непосредственно к порядку действий:

  1. Скручиваются все видимые болты – в первую очередь на рычажке открытия двери, торце и под заглушкой внизу. Также, нужно снять пластиковую накладку с двери – там также скрыт один из болтов, скручивающийся торксом.

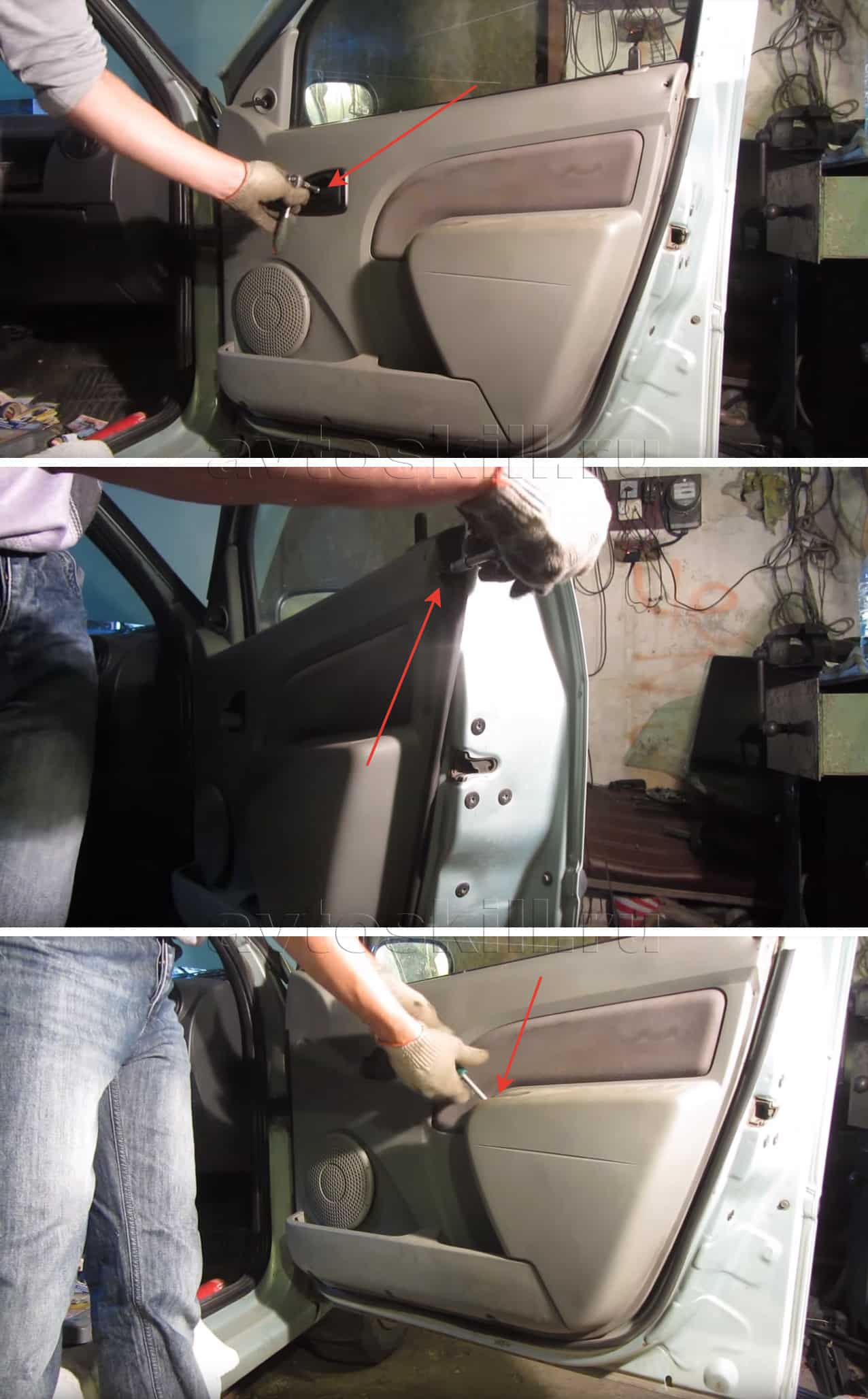

Откручивание болтов передней двери Рено Логан

Совет!
Снимать пластиковую накладку нужно максимально аккуратно – очень велика вероятность испортить пластик. Для обеспечения сохранности хрупкого пластика можно обернуть отвертку тряпочкой – пластина держится на пистонах, и, несмотря на свою видимую прочность, при извлечении сломать ее все же можно. Процедура должна проводиться небольшими рывками – для этого, есть отличный зазор у основания двери.

  1. Отворачивается динамик с двери – если не была произведена самостоятельная замена болтов на аналоговые, то потребуется все тот же ключ торкс. Динамик держится на четырех болтах.

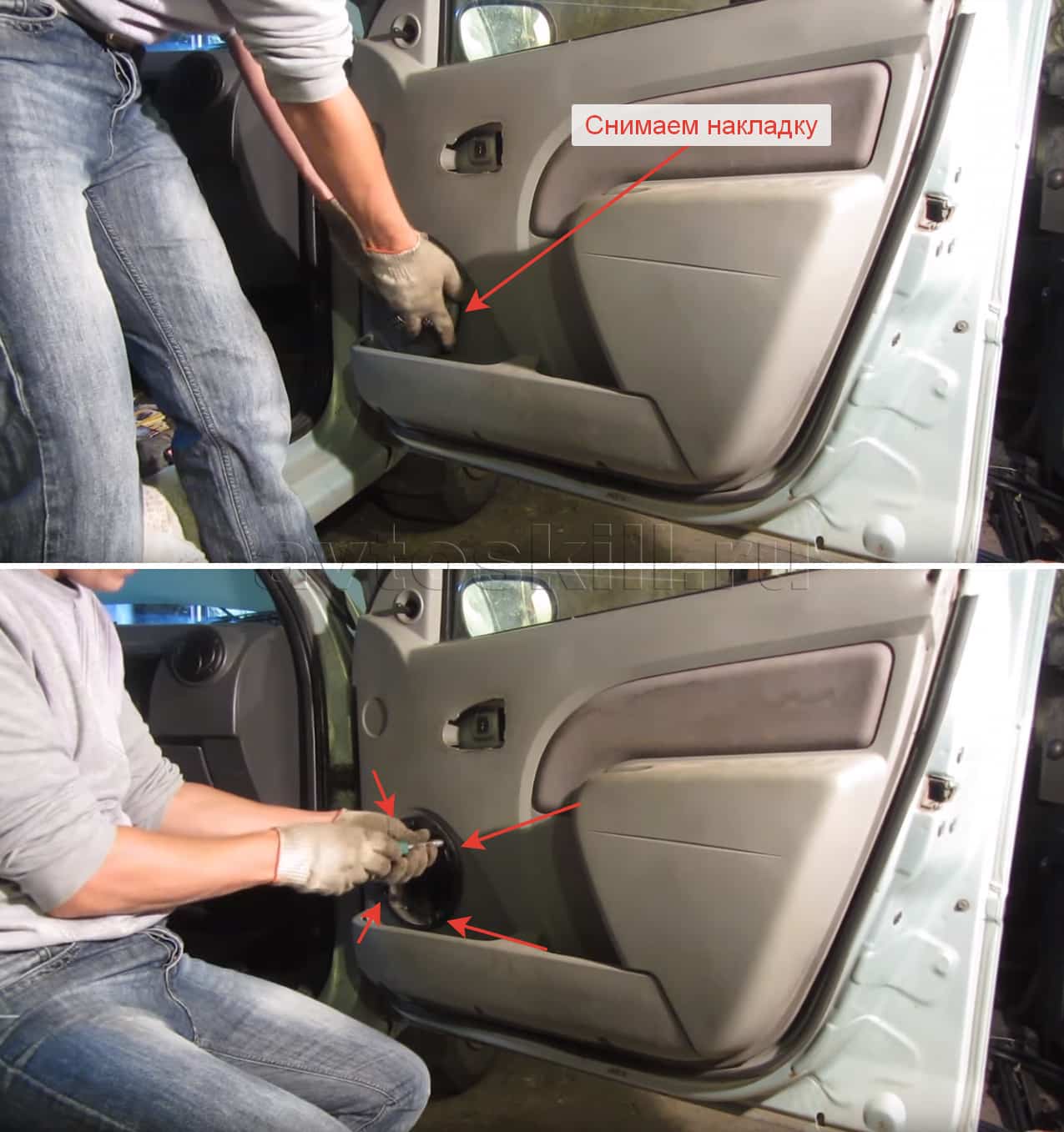

Снятие динамика с передней двери Рено Логан

Совет!
«Родные» болты под торкс рекомендуется заменить на обычные саморезы – это практично.

  1. На следующем этапе снимается основная пластиковая пластина. Перед всеми действиями желательно надеть перчатки – крепление пластины исключительно надежно, и потребует серьезных усилий для снятия. Условно, процесс делится на два этапа:
  • Снятие верхней пластины;
  • Снятие нижней пластины.

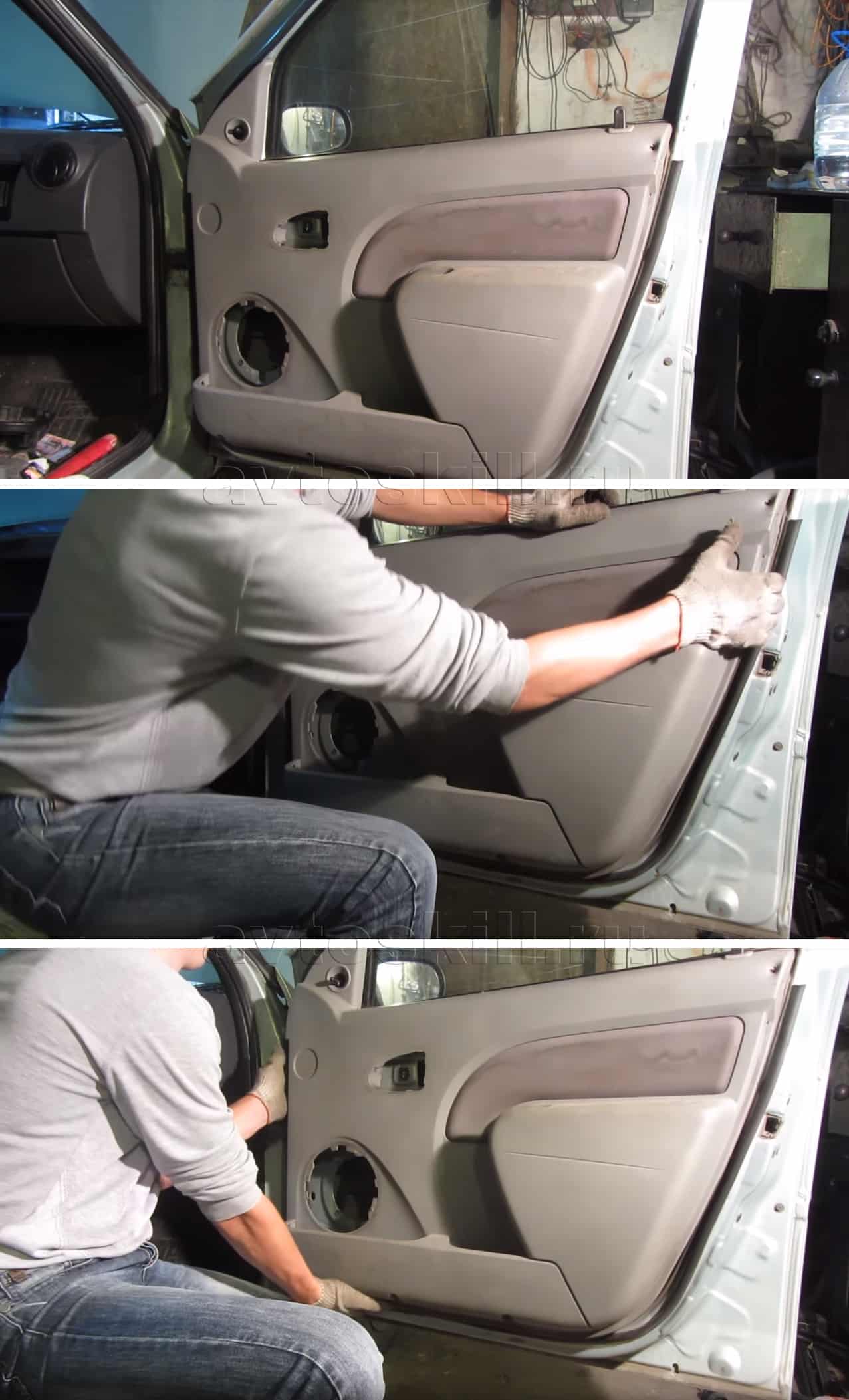

Снятие обшивки с передней двери Рено Логан

Обычно, если были скручены все болты, то верхняя часть пластины снимается без особых затруднений, чего не сказать о нижней. Основная часть держится на пистонах, и для того, чтобы снять ее, придется прикладывать большие усилия – но не переусердствуйте — можно повредить крепежный пистон.

  1. После того, как пластина будет успешно демонтирована, нужно аккуратно снять тягу с двери – на этом этапе, только она будет держать пластину на двери.

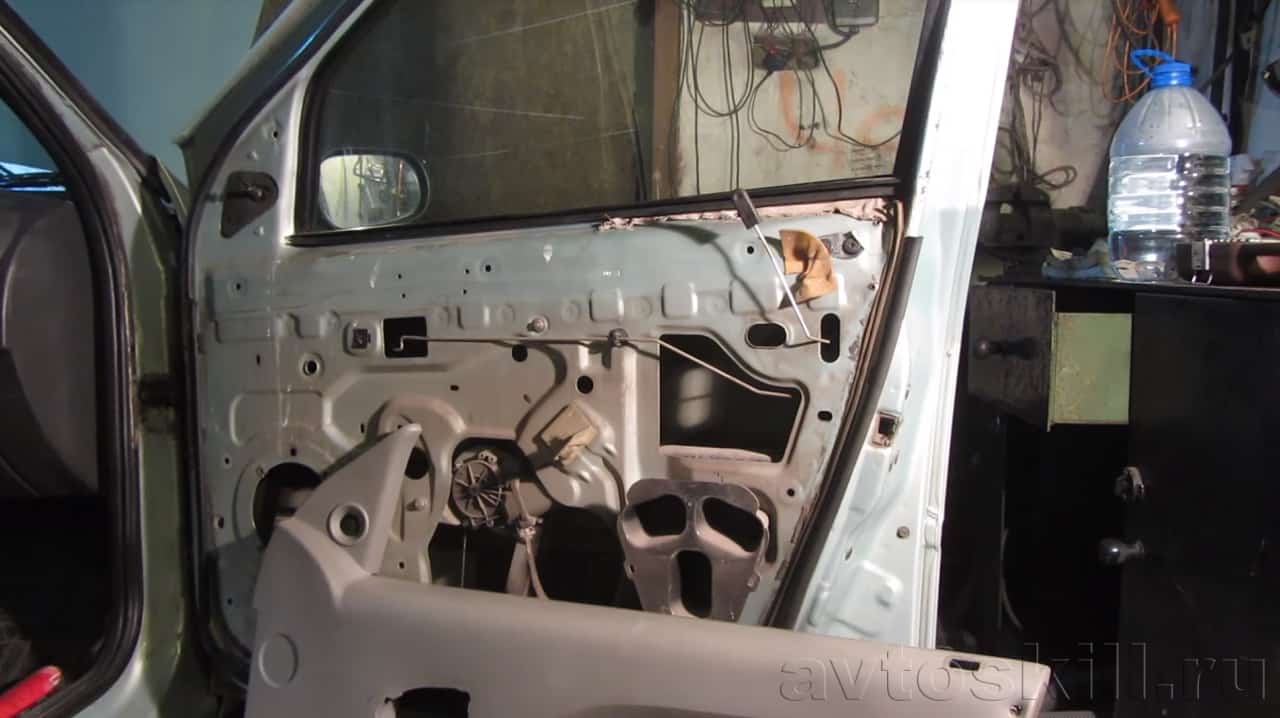

Снятая обшивка с передней двери Рено Логан

В целом, на этом процесс снятия обшивки с передней двери завершается. Теперь, можно проводить различные виды «тюнинга» — от монтажа новой аудио системы, до установки шумоизоляции.

Подробнее о процессе снятия передней двери на Renault Logan можете посмотреть в видео:

Одной из самых популярных услуг у российских автолюбителей является установка шумоизоляции. Процедура ее монтажа не отличается сложностью, и может быть по силам даже для начинающего автомобилиста. Последовательность действий, здесь, примерно следующая:

  1. Собирается весь герметик, использованный при заводской сборке. Герметик исключительно непрактичен – в жару он может растечься, попав на элементы салона автомобиля и оставить не выводимые следы. В последующем, он будет заменен строительным уплотнителем. Перед нанесением новых материалов, необходимо удалить все следы грязи и обезжирить поверхности – с этой задачей отлично справляется «Уайт Спирит».;
  2. Максимально аккуратно извлекаются оставшиеся крепежные пистоны из двери – для этих целей подойдет отвертка.
  3. Поклейка профиля – для этого потребуется «D-образный профиль», на липкой основе, который наносится по контуру двери. Такой профиль можно купить в любом строительном магазине.
  4. Проклеить «сплэном» в доступных местах.
  5. Установка обшивки, осуществляющаяся в обратном порядке.

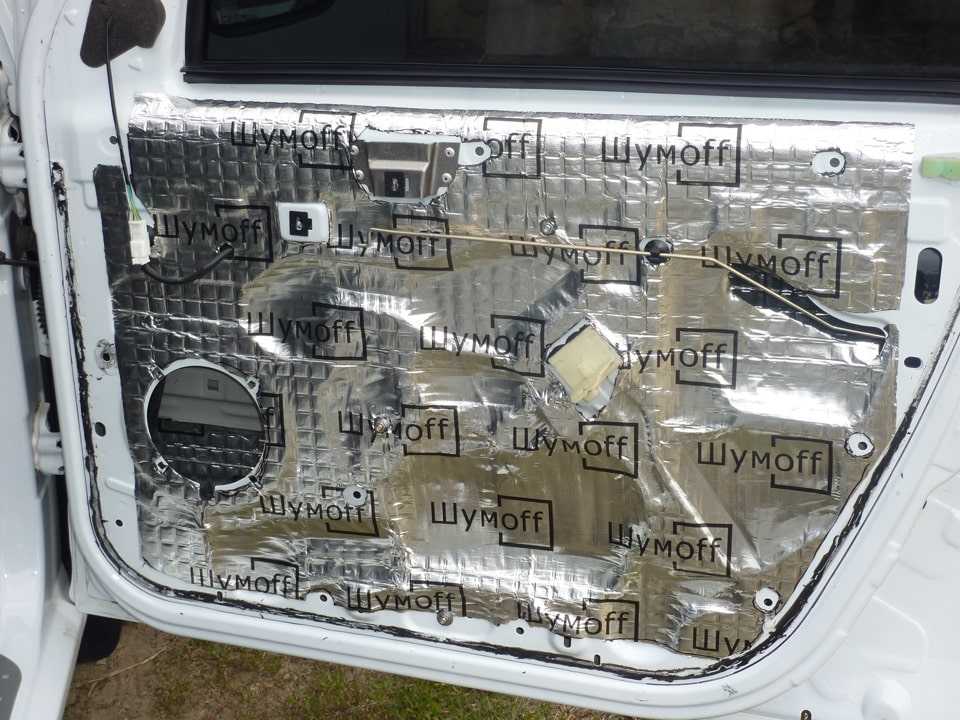

Шумоизоляция передней двери на Рено Логан

Устройство замка передней двери

Цена запирающего механизма зависит от места покупки. Средняя стоимость не превышает 1500 рублей. Покупателю предоставляется полный комплект: прибор для водительской дверцы и багажника, крепежные элементы. Устройство замка задней двери авто Рено Логан аналогично передней, которая позволяет автоматически закрывать машину с помощью активатора. Единственное – дверь водителя может открываться не только изнутри, но и снаружи ключом.

Когда отмыкающий прибор попадает в скважину и поворачивается, запускается движение внутренних штифтов. Поломка личинки – сбой кодировки зубцов, их надлом или затруднения хода из-за ржавчины. Перед тем как отремонтировать механизм необходимо разобрать внутреннюю карту, раскрыть устройство, провести визуальный осмотр и установить причину неисправности.

Перетяжка дверей Сандеро

Перетяжка дверной карты на Рено Сандеро проводится сравнительно редко. На рынке представлена масса оригинальных обшивок и лицензионных реплик от проверенных брендов. Стоимость одной панели начинается от 1500 руб. Штатная маркировка оригинальных запчастей от Рено:

  • Передняя правая панель: артикул по каталогу 809001160R, изготавливается для модели Сандеро после 2012 года. Может устанавливаться на Renault Logan с двигателем K4M690, K7M710, K4M697.
  • Левая передняя: каталожный номер — 809113610R, оригинальная облицовка для Сандеро, Сандеро Степвей с 2012 года, под моторы — H4M, K4M, K7M, D4F.
  • Левая задняя панель: номер запчасти по каталогу — 829A14962R, подходит на модели Renault Sandero, Renault Sandero Stepway, под двигатели- K4M690, K7M710, K4M697.
  • Правая задняя карта: артикул запчасти 829A03540R, выпускается как штатная облицовка для Сандеро, подходит для комплектации Логан с 2012 года.

Мастера при самостоятельной перетяжке дверной карты используют винил кожу, алькантару для проклейки внешней панели. В качестве основы применяют старую карту, которую обклеивают новым материалом. Не рекомендуется снимать оригинальную облицовку с панели и клеить новый материал поверху. В зависимости от сборки Сандеро, под панелью внешней накладки на карте может находиться мелкий ворсовой уплотнитель, которым проклеена подложка штатного материала.

При перетяжке потребуется разобрать дверь, зачистить поверхность, проклеить новым материалом каждую панель, используя строительный фен. Предварительно следует вырезать из нового материала выкройку, оставить по 3–5 см на припуски.

Самостоятельный демонтаж обшивки занимает до 20 минут, ремонт относится к категории простых и доступен любому водителю в гараже.
