Виды подшипников

Конструктивных исполнений верхней части стойки – два:

  • Опорный подшипник входит в конструкцию опоры (можно встретить на ряде моделей ВАЗ);
  • Является отдельным элементом, который помещается между опорой и верхней чашкой пружины.

А вот самих опорных подшипников, которые применяются в конструкции подвески – несколько:

  • СО ВСТРОЕННЫМ НАРУЖНЫМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. Особенность его заключается в обеспечении возможности вращения элементов, которые контактируют как с внешним, так и внутренним кольцом. Дополнительно в таком варианте предусмотрено наличие установочных отверстий, поэтому при монтаже прижимные фланцы не нужны;
  • С ОТДЕЛЯЕМЫМ ВНЕШНИМ ИЛИ ВНУТРЕННИМ КОЛЬЦОМ. В таком варианте одно из колец (в зависимости от конструкции) может отделяться, в то время как второе закреплено на опоре;
  • ОДИНОЧНО-РАЗДЕЛЬНЫЙ. Конструктивно этот вариант – тот же подшипник с отделяемым кольцом, но обладает повышенными показателями по жесткости.

В целом, особой разницы, какой из типов подшипника используется, — нет, главное, чтобы он выполнял свои функции.

Несмотря на то, что верхняя часть стойки устанавливается внутрь специальной ниши в колесной арке, грязь, песок и пыль проникают к опоре, а эти загрязняющие элементы являются губительными для любого подшипника.

Дополнительно опорный подшипник практически постоянно подвергается резкоменяющимся нагрузкам, в том числе и ударным (из-за работы пружины), что в сочетании с загрязнениями приводит к интенсивному износу составных частей подшипника и выхода его из строя.

Из-за достаточно сложных условий эксплуатации, ресурс такого подшипника ограничен. Многие производители указывают, что замене он подлежит каждые 100 тыс. км.

Но в действительности же, из-за плохого состояния дорог, они требуют замены уже через 50 тыс. км. При этом ресурс этого узла также зависит и от его качества.

Не редкие случаи, когда опорный подшипник приходится менять уже через 10 000 км пробега.

Почему ремонт и замену нужно доверить специалистам СТО Торсион?

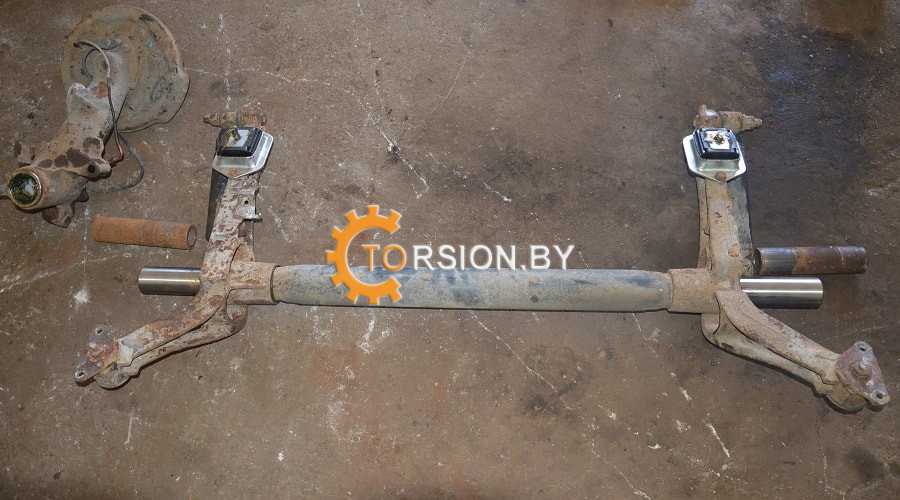

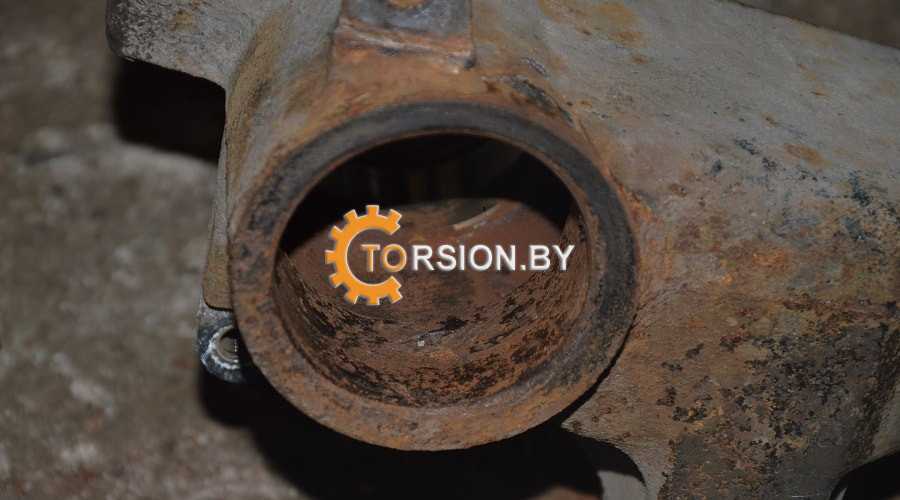

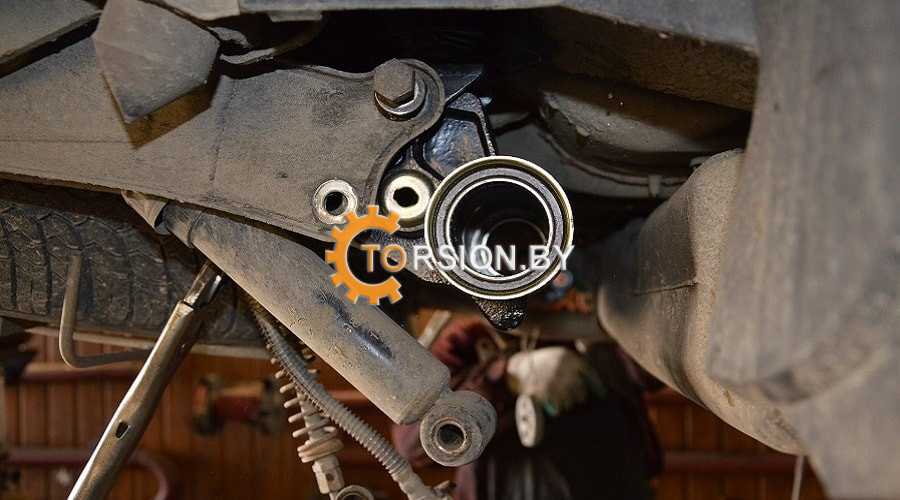

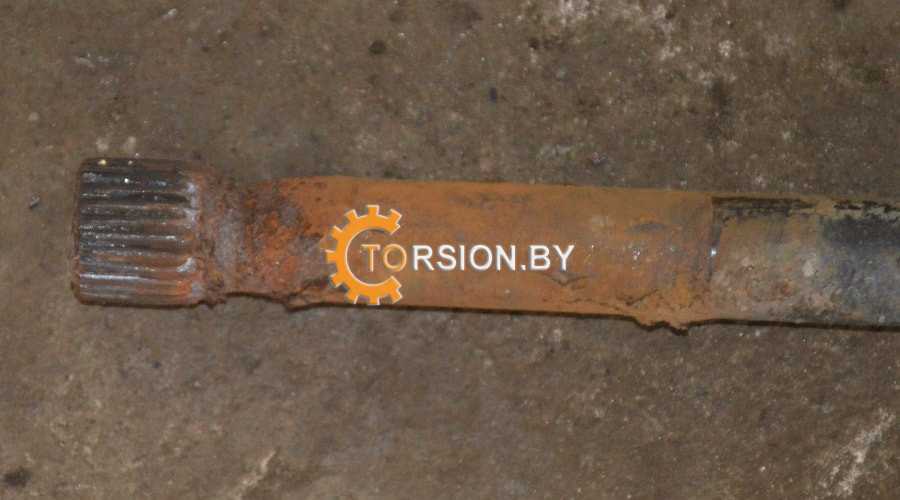

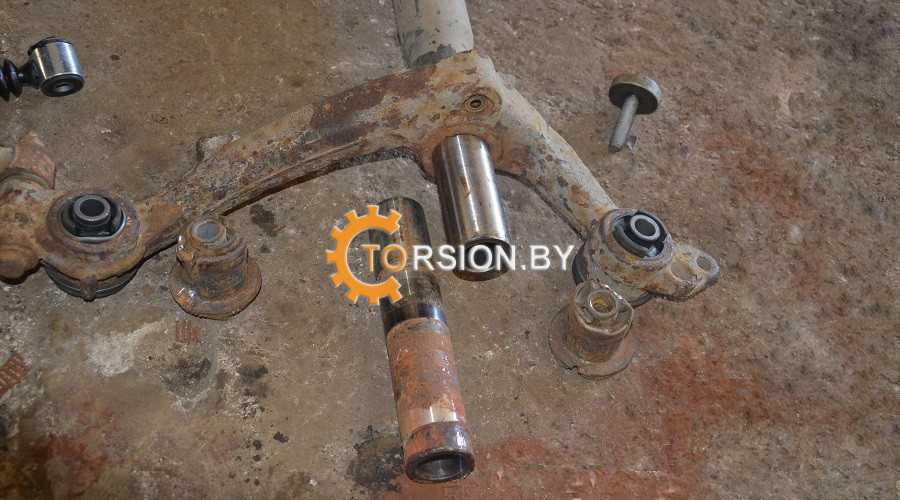

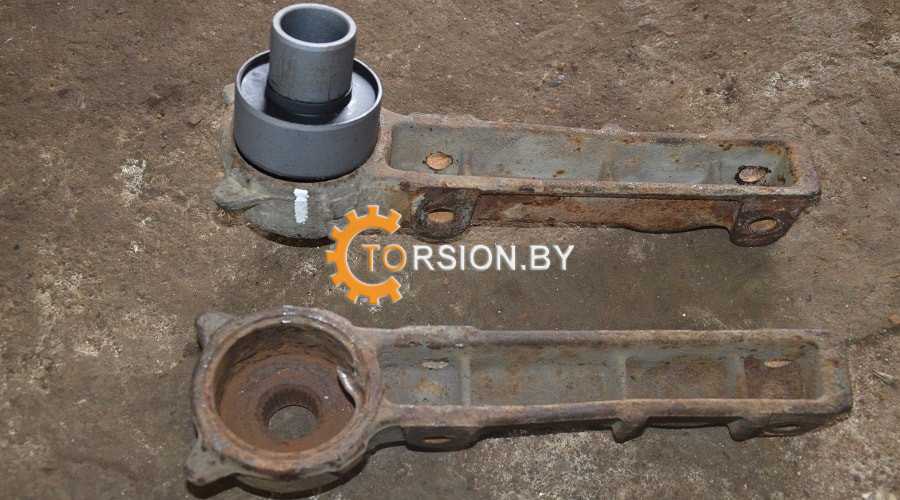

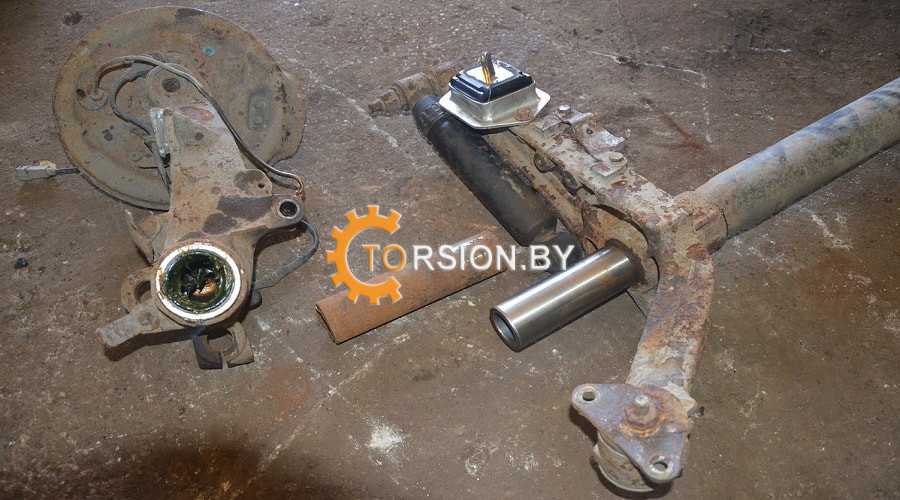

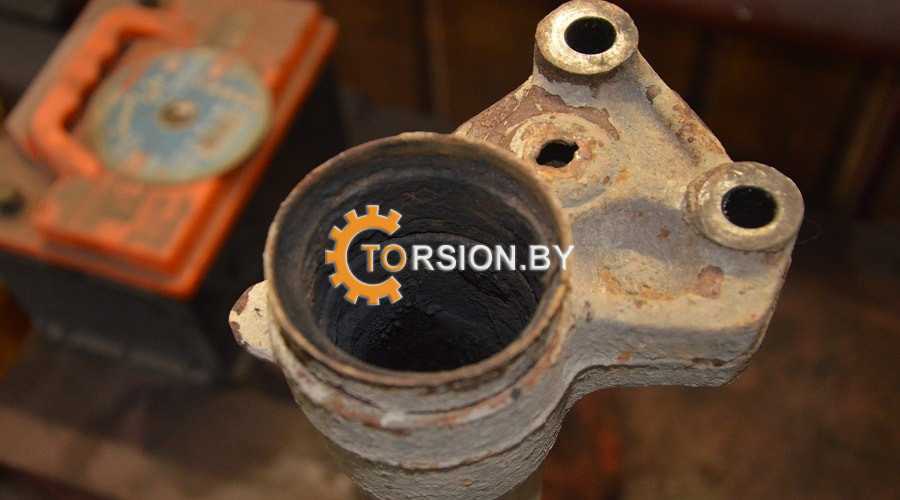

За многие годы работы мы полностью изучили устройство задней балки PEUGEOT, RENAULT, CITROEN, SAMAND профессионально ремонтируем данную подвеску. Зная все болячки задних балок, мы решим любую проблему.

СТО «ТОРСИОН» даёт гарантию на свою работу 30 000 км. пробега или 6 месяцев. Согласитесь — не каждый автосервис может дать такую гарантию.

Ремонт задней балки по времени на нашем сервисе занимает от 2 до 4 часов в зависимости от марки автомобиля. Вы удивлены что за это время можно сделать заднюю балку? Повторюсь, что наш автосервис профессионально занимается ремонтом задних балок. Мы в день делаем от 3 до 8 балок. Так же нам привозят и снятые балки, на которую ремонт гораздо дешевле, где каждый может сэкономить на работе.

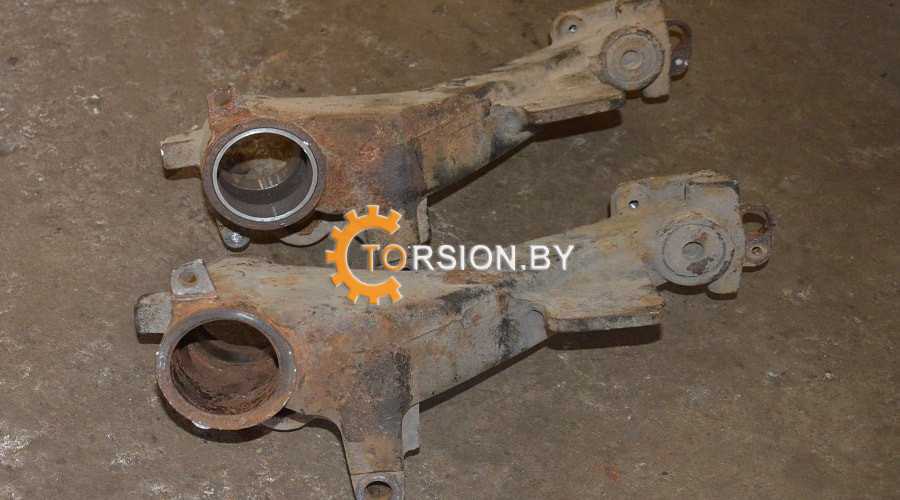

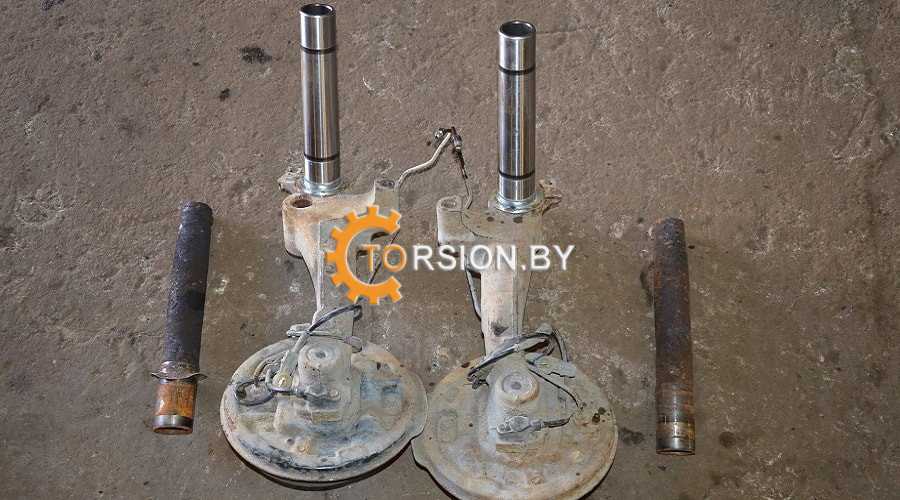

На нашем автосервисе вы всегда найдёте восстановленные балки на такие машины как Пежо 206, 405 ,Партнёр, Ситроен Ксара Пикасо, Берлинго, Саманд, Рено 19, Лагуна, Сценик , а так же всё запчасти для ремонта торсионной подвески (торсионы, ремонтные комплекты задних балок, втулки балок, задние рычаги, трубы, сайлентблоки , подушки, цапфы, стаканы, сальники, крышки торсиона и тд.)

Большинство владельцев Пежо, Рено, Ситроен, Саманд сталкиваются с проблемой задней подвески. Обычно, к решению этого вопроса приступают с опозданием, в связи с тем, что в процессе эксплуатации поломка задней балки явно себя не проявляет. Визуальным признаком того, что ремонт задней балки уже необходим, служит значительный завал задних колёс , и характерный скрип в задней балки. Если балка заскрипела, сразу обращайтесь на СТО.

Замена подшипника

На каком бы автомобиле не износился опорный подшипник, но если на нем используется стойка МакФерсона, то технология разборки узла для замены – идентична, за исключением некоторых нюансов, касающихся устройства подвески.

Поэтому рассмотрим, как производится замена на автомобиле ВАЗ-2110, а затем укажем особенности операции на других моделях.

Инструмент.

Итак, выявлено, что опорный подшипник требует замены. Выполнить все работы можно и в гаражных условиях, но потребуется некоторый специализированный инструмент.

В целом, понадобиться:

  • Стандартный набор ключей, шестигранников, головок с воротками и штангами;
  • Домкрат;
  • Съемник рулевых наконечников;
  • Стяжки для пружин;
  • Ветоши.

Также потребуется новая опора, поскольку на этом авто подшипник входит в ее конструкцию.

Конечно, можно и разобрать саму опору для замены только подшипника, но большинство автовладельцев предпочитают менять узел в сборе.

Дополнительно можно приобрести пружинный виброгаситель, устанавливающийся между верхней чашкой и пружиной.

Последовательность действий.

Ниже рассмотрим последовательность действий, причем укажем небольшие хитрости, которые облегчат работы.

Разборка и замена производится так:

  1. Устанавливаем автомобиль на ровную площадку и обездвиживаем при помощи ручного тормоза и противооткатных опор;
  2. Берем головку на 30 и послабляем гайку крепления привода к ступице. Лучше это сделать, пока на авто стоит на всех колесах (открутить эту гайку при снятом колесе затруднительнее, поскольку заблокировать ступицу от проворота будет сложнее). Также стоит отметить, что гайка эта – накернена, поэтому сорвать ее с места – сложно и без наращивания ключа не обойтись;
  3. Открываем капот и при помощи накидного ключа и шестигранника срываем с места гайку штока амортизатора (шестигранником удерживается сам шток, а ключом послабляется гайка. При этом ее нужно только немного послабить, категорически запрещено гайку полностью скручивать, иначе ничем не удерживаемая пружина «выстрелит»). Эту операцию лучше сделать до снятия стойки (на снятом узле сорвать гайку значительно сложнее);
  4. После срывания указанных двух гаек с места можно продолжать разборку. Выдомкрачиваем требуемое колесо и снимаем его;
  5. Откручиваем крепление шаровой опоры рычага к стойке;
  6. При помощи съемника выпрессовываем наконечник рулевой тяги;
  7. Полностью выкручиваем гайку крепления привода к ступице;
  8. Разбалчиваем крепление тормозного суппорта (трубки отсоединять от него не нужно), снимаем его с диска и отводим в сторону;
  9. Беремся за тормозной диск, и тянем его на себя, стягивая ступицу со шлицов концевика вала привода;
  10. Переходим в подкапотное пространство и откручиваем три гайки крепления опоры к кузову авто. При этом просим помощника придержать опору, чтобы она не упала на землю. После этого извлекаем узел в сборе;
  11. Устанавливаем стяжки, и стягиваем пружину до тех пор, пока верхний ее виток не отойдет от упорной чашки;
  12. Полностью выкручиваем гайку крепления штока амортизатора и снимаем опору (после этого можно проверить работоспособность амортизатора, проверить состояние пыльника и отбойника).
  13. Перед установкой новой опоры, проверяем состояние опорной чашки, очищаем ее от ржавчины и грязи, устанавливаем под нее виброгасители (если они приобретены);
  14. Перед установкой новой опоры, правильно устанавливаем пружину (концы витков вверху и внизу должны стать в специальные углубления в чашках);
  15. Ставим новую опору и накручиваем до упора гайку крепления штока;
  16. Снимаем стяжки, постоянно контролируя положение концов пружины;
  17. Собранную стойку устанавливаем на автомобиль. После сборочных работ необходимо дополнительно подтянуть гайку крепления штока.

Теперь об особенностях замены на «Приора», «Калина», X-Trail. Снятие и разборка стойки у этих авто – такие же, как и описано выше.

Но саму опору на этих авто менять не обязательно (если состояние е удовлетворительное), достаточно после демонтажа, снять с нее подшипник (установлен со стороны опорной чашки), а на его место поставить новый. А далее все собирается обратно.

Ниже представлена таблица обозначения опорных подшипников по ГОСТу, обозначения (полные, основные, иностранные аналоги), их размера и масса.

Проводя замену, особое внимание следует уделить технике безопасности. Не стоит пытаться разобрать стойку без стяжек, поскольку «выстрелившая» пружина может нанести серьезные травмы

Также читайте про другие причины вибрации автомобиля.

Проверка опорных подшипников ВАЗ.

Снятие, капитальный ремонт и установка нижнего рычага передней Citroen Xantia

Снятие, капитальный ремонт и установка нижнего рычага передней подвески

Потребуются разделитель шаровых опор и новые гайки крепления рычага, а также крепления стоек штанги стабилизатора поперечной устойчивости.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Сбросьте давление в гидравлической системе (см. Главу Единая гидравлическая система).
2. Подоприте противооткатными башмаками задние колеса, затем поддомкратьте передок автомобиля и установите его на подпорки. Снимите соответствующее переднее колесо.
3. Ослабьте и частично отверните гайку пальца нижней шаровой опоры (отверните гайку до конца резьбы пальцы с целью защиты витков последней при высвобождении шарнира). Высвободите шаровый палец из ступичной сборки при помощи разделителя шаровых опор, затем окончательно снимите гайку.
4. Действуя в аналогичной манере, частично отверните гайку крепления стойки стабилизатора поперечной устойчивости к концу штанги стабилизатора, затем высвободите конец штанги из стойки при помощи разделителя шаровых опор. Снимите гайку.

При отдавании гайки удерживайте конец пальца стойки от проворачивания при помощи пруткового ключа на 5.0 мм.

5. Выверните два задних винта нижнего рычага

Обратите внимание, что самый задний болт используется также для крепления хомута штанги стабилизатора поперечной устойчивости. Извлеките болты и снимите хомут стабилизатора.

6

Отдайте гайку осевого болта крепления переднего конца нижнего рычага к подрамнику, затем снимите сборку рычага.

Капитальный ремонт

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Тщательно очистите нижний рычаг и поверхности вокруг точек его крепления, полностью удалив все следы грязи и антикоррозионного покрытия. Внимательно осмотрите рычаг на наличие признаков деформации и прочих дефектов механического порядка

Особое внимание следует уделить состоянию осевых втулок. Замените дефектные компоненты

Проследите, чтобы сменные детали по своим характеристикам соответствовали снятым с автомобиля. Правильнее всего использовать фирменные запчасти производства компании Citroёn.
2. Проверьте хвостовик осевого болта на наличие признаков износа и механических повреждений.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Заведите сборку нижнего рычага на свое штатное место и свободно заправьте передний осевой болт. Наверните на болт новую гайку. Не затягивайте крепеж на данной стадии.
2. Установите хомут крепления штанги стабилизатора поперечной устойчивости, затем вверните два задних болта крепления нижнего рычага. Не забудьте заменить гайки. Опять-таки не затягивайте пока крепеж окончательно.
3. Перед затягиванием гаек нижний край наружного конца рычага следует опустить приблизительно на 8.0 мм ниже дна подрамника.
4. Опустив рычаг в требуемую точку (см. предыдущий параграф), затяните крепежные гайки с требуемым усилием.
5. Подсоедините нижнюю шаровую опору, наверните на ее палец новую гайку и затяните ее с требуемым усилием.
6. Подсоедините стойку стабилизатора поперечной устойчивости к концу его штанги, затем наверните новую крепежную гайку и затяните ее с требуемым усилием. Стержень шарового пальца при затягивании гайки может удерживаться от проворачивания при помощи пруткового ключа на 5.0 мм.
7. Установите на место колесо, затем опустите автомобиль на землю и затяните колесные гайки с требуемым усилием.
8. Затяните спускной вентиль регулятора давления и переведите рычаг управления подвеской в положение “Максимум” (см. Главу Единая гидравлическая система).

Где установлен опорный подшипник и какую функцию он выполняет?

Выше отмечено, что стойка МакФерсона выступает еще и в качестве поворотного кулака. Снизу проворот вокруг оси обеспечивает шаровая опора, посредством которой рычаги крепятся к стойке.

Если бы верхняя опора стойки не являлась ограничителем для пружины, то проблем с вращением не было бы (шток амортизатора может свободно вращаться).

А вот пружина, находясь в поджатом состоянии, создает достаточно сильное усилие на чашки, и как следствие на опору, которая жестко крепится к кузову.

Поэтому между опорой и верхней чашкой пружины и устанавливается опорный подшипник.

Благодаря такому конструктивному решению при воздействии рулевого механизма, стойка (в сборе) может проворачиваться вокруг оси, при этом опора остается неподвижной.

Вот именно возможность прокручиваться амортизационной стойке и обеспечивает опорный подшипник.
