Рено логан замена заднего сальника коленвала (видео)

Причины износа сальника

Замена сальника коленвала Логан обусловлена рядом причин, повлекших за собой протечки. Подобные проблемы могут появиться и у совершенно новой машины, если речь идет о заводском браке этого узла. Кроме того, использование некачественной резины для уплотнения также не обеспечит должной герметизации. Для изготовления сальников требуется уплотнитель из фторкаучуковой резины с маркировкой FPM. Обычный каучук быстро прогорит, а в условиях отрицательных температур — потрескается.

Основные причины протечек:

  1. Трещины на уплотнительных прокладках.
  2. Механические повреждения детали.
  3. Частый перегрев двигателя.
  4. Превышено давление в кратере.
  5. Физический износ детали.
  6. Неправильная установка.
  7. Длительные простои в использовании авто.
  8. Брак сальника.

Повреждения сальника также могут быть вызваны проблемой в работе мотора, поэтому при выполнении работ по замене изношенной детали нелишним будет проверить и состояние двигателя. Подобные проблемы характерны не только для авто отечественной сборки, но и для импортной продукции. При обнаружении протечек обязательно необходимо заменить неисправный уплотнитель.

Замена сальника распределительного вала Рено Логан 2005

Оценить состояние сальника распределительного вала и при необходимости его заменить удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ. Сальник меняем при наличии следов моторного масла под зубчатым шкивом распределительного вала или на ремне привода ГРМ. Если обнаружена утечка масла через сальник распределительного вала, рекомендуется заменить ремень привода газораспределительного механизма, т. к. попавшее на ремень и зубчатые шкивы распределительного и коленчатого валов масло приведет к быстрому выходу из строя ремня. Перед установкой нового ремня нужно тщательно протереть шкивы ветошью смоченной в бензине. Снимаем верхнюю и нижнюю крышки ремня привода газораспределительного механизма и, проворачивая коленчатый вал, по метке на шкиве распределительного вала устанавливаем коленчатый и распределительный валы в положение ВМТ такта сжатия 1-го цилиндра (см. «Проверка состояния и замена ремня привода газораспределительного механизма»).

Головкой «на 16» ослабляем затяжку болта крепления зубчатого шкива распределительного вала, удерживая вал от проворачивания силовой отверткой, вставленной через отверстие шкива в углубление в головке блока цилиндров.

Снимаем ремень привода вспомогательных агрегатов . Ослабив натяжение ремня привода ГРМ, снимаем ремень со шкива распределительного вала

Отвернув болт крепления зубчатого шкива распределительного вала…

После снятия ремня с зубчатого шкива распределительного вала нельзя проворачивать коленчатый и распределительный валы, чтобы не нарушить фазы газораспределения двигателя.

Отвернув болт крепления зубчатого шкива распределительного вала…

…извлекаем сальник из посадочного гнезда головки блока цилиндров. Нанеся тонкий слой моторного масла на рабочую кромку нового сальника…

…надеваем сальник на носок распределительного вала.

Запрессовываем сальник с помощью инструментальной головки или оправки подходящего диаметра.

распределительный вал так, чтобы выступ на шкиве вошел в паз на носке распределительного вала. Последующую сборку проводим в обратной последовательности.

Регулируем натяжение ремня привода газораспределительного механизма(

Источник

Процесс замены ГРМ на Рено Логан

Технология установки новой комплектующей на французском седане Renault Logan состоит из ряда последовательных операций, которые качественно расписаны и представлены на фотоснимках в Интернете:

  • Для начала автомобиль поддомкрачивается, таким образом, чтобы правое колесо передней оси висело в воздухе.
  • После снимается каркас картера силового агрегата, который фиксируется болтами и демонтируется правый пластмассовый брызговичок, который крепится несколькими пистонами.
  • Теперь водителю без второго помощника не обойтись. Его задача – «втопить» пятую передачу и выполнить нажатие на педаль тормозной системы, параллельно водитель проводит съем болта шкива от коленвала, используя ключ на 18.
  • Затем проводится демонтаж опоры мотора. Она фиксируется пятью болтами на седане Рено Логан с 16-тью клапанами и V-образным двигателем.
  • Теперь можно провести стягивания ремня ГРМ из базового места.
  • Выкручивается болт ролика, предназначенного для натяжки (ключи № 10 и 13). Для снятия ролика с насоса гидроусилителя руля, его следует проворачивать по часовой стрелке.
  • Защитный каркас ГРМ демонтируется также при помощи ключей.

Когда крышка ГРМ снята, выполняется замена ремня ГРМ старой детали новой. Она предусматривает:

  • Вначале метки ГРМ распредвала устанавливается вверх, чтобы выполнить дальнейшую установку правильно.
  • При этом метки ГРМ на распредвале и ремне Renault Logan могут не совпадать из-за различия в конструкциях, но при прокручивании ремня метки однозначно совпадут, основное это выбрать качественную комплектующую и приобрести ременной элемент.
  • Если же при прокручивании старая риска ремня становится в одно положение с меткой на распредвале, ее нужно пометить маркером непосредственно на ремне.
  • Затем выкручивается (но более лучше припускается) гайка фиксации комплектующих и демонтируются навесные узлы вместе с роликом.

Новые детали, как и ролики, имеют также риски и направления, нанесённые производителем, которые должны соответствовать меткам на старых запчастях.
При монтаже нового ремня и ролика следует обратить внимание на обозначения на коленвале и распредвале Renault Logan, чтобы совместить их с рисками на новом механизме при сборке.
Используя спецключ производиться натяжка нового расходника и ролика.
После выполняется проверка правильности натяжения ремня. В случае возможности проворота механизма на угол более 900, новую комплектующую требуется подтянуть

После затяжки система собрана и считается готовой к работе.
Процесс сборки выполняется по обратной схеме. И можно считать, что замена ремня ГРМ окончена.

Отличием замены на 16-ти клапаном двигателе является присутствие в конструкции двух распределительных валов. Поэтому технология замены будет несколько другой, а сам процесс более кропотливым и трудоемким.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Износ сальника коленвала: причины и последствия

Замена сальника коленвала, если он высококачественный, потребуется через 100 000 км. Но нельзя забывать о том, что габариты уплотнителя, который расположен спереди, и того, что находится сзади, отличаются. Поэтому и срок службы у них будет разный.

Почему может потребоваться замена сальника коленвала:

  • когда в двигатель заливалось новое масло, в область, где расположен уплотнитель, попали чужеродные частички. В результате на сальнике коленвала образовались микроповреждения, он вышел из строя раньше времени и требуется его замена;
  • даже с учетом того, что уплотнитель сделан из материала, который не боится высоких температур, из-за того что деталь постоянно перегревается, может возникнуть течь;
  • замена сальника коленвала может потребоваться, если он сделан из низкокачественного материала, который не выдерживает нагрузки;
  • уплотнитель быстро выйдет из строя, если мотор функционирует неправильно. Например, повышено давление картерных газов, наблюдается биение коленвала, в результате придется заменить деталь, ведь ее выдавит из посадочного места;
  • замена сальника коленвала неизбежна, если он был неправильно монтирован, ведь в этом случае срок его службы заметно уменьшится. Течь может образоваться из-за того, что при замене уплотнителя мастер неверно произвел его установку либо деталь деформировалась.

Те автолюбители, у кого машина российского производства, отмечают, что замена переднего сальника коленвала может быть необходима и раньше, поскольку он нередко выходит из строя через 30 000 километров. Смазка будет поступать наружу, даже если на первый взгляд деталь кажется исправной.

Продолжать ездить на машине, не выполнив замену сальника коленвала, нельзя. Дело в том, что в этом случае авто будет потреблять слишком много масла из-за его утечки через уплотнитель. Кроме того, мотор загрязнится: на него станут налипать микрочастички пыли.

Однако самое неприятное последствие, которое вас ожидает, если не сделать замену сальника коленвала, это выход из строя силовой установки. Из-за течи смазки окажется недостаточно, а мотор будет продолжать работать, в результате может потребоваться капитальный ремонт с серьезными вложениями.

Хуже всего, если из-за несвоевременной замены сальника коленвала оборвется ремень газораспределительного механизма. Чтобы восстановить мотор после такой поломки, придется потратить крупную сумму, ведь случится загиб клапанов.

Кроме того, будет неправильно работать трансмиссия. Если уплотнитель пришел в негодность, может выйти из строя электрика автомобиля, а также датчики.

Периодичность

Также автовладельцев интересует периодичность, с которой требуется обязательно менять ремни. У Логана газораспределительная система устроена так, что на всех моторах этого автомобиля загибаются клапана, когда обрывается ремень. А потому при достижении определенного пробега лучше не рисковать, а сразу же поменять элемент.

Если заглянуть в руководство по эксплуатации, то официальный регламент диктует срок в 15 тысяч километров как период для обязательной проверки состояния. Менять еще не обязательно.

Знак аварийной остановки нового образца: требования установки, штраф

Рубрика: ПДД

А вот непосредственно сама замена выполняется через 60 тысяч километров. Достаточно спорное утверждение от официального представителя. В действительности, как показывает практика и опыт владельцев Рено Логан, реальный срок службы оригинальной детали составляет 50 тысяч километров. А еще лучше, если замены выполнить на 45 тысячах. Если же машина редко используется, тогда отталкиваться нужно не от пробега, а от срока. В таких условиям ремни меняют каждые 4 года.

Когда 60 тысяч километров пройдено, дальнейшая эксплуатация Логана сопряжена с большими рисками. Это возможно даже при условии, что никаких признаков износа нет. Начинают образовываться внутренние повреждения, которые легко приведут к проблемам с мотором.

Необходимость в досрочной замене

Есть ситуации, когда Рено Логан не может пройти весь указанный пробег. То есть ремень изнашивается и разрушается раньше заявленного периода. Обычно это происходит по вине неправильной установки или же из-за использования изначально некачественного изделия.

Чтобы определить необходимость в досрочной замене ремня, отталкивайтесь от нескольких характерных признаков. А именно:

  • на поверхности образуются следы замасливания;
  • натяжение ремня нарушается;
  • натяжной ролик заклинивает;
  • клинит помпу;
  • на беговой части появляются трещины и разрывы;
  • следы разрушений видны на внешней стороне ремня;
  • торцевые части постепенно расслаиваются;
  • двигатель нехарактерно шумит;
  • автомобиль плохо разгоняется.

Опытные автомастера утверждают, что очень опасной является ситуация, когда на поверхность попадает масло. Это приводит к ускоренному разрушению резиновых компонентов ремня. Если вы видите смазку на элементе, для начала найдите причину, почему так происходит. Зачастую это поврежденные или изношенные сальники вала.

Уплотнители распределительных валов

Демонтаж сальников с целью замены:

  • После снятия всех девайсов – крышки и зубчатки, откроется доступ к торцам валов и запрессованным сальникам. С помощью глубиномера (на штангенциркуле) замеряют глубину их посадки.
  • Способ, щадящий шейку распредвала: в два отверстия, просверленных на диаметрально противоположных точках поверхности сальника, ввинчивают саморезы и, зацепив их пассатижами, извлекают деталь. Исследуют посадочное место на наличие следов износа и при помощи щетки и ветоши обтирают узел насухо.

Монтаж нового элемента:

  • Новый сальник смазывается моторным маслом и наживляется донной кромкой наружу.
  • При помощи втулки подходящего диаметра уплотнитель запрессовывается на заданную глубину.

Как заменить задний сальник в Логан?

Когда меняется задний сальник коленвала, а эта процедура отличается от той, когда меняется передний сальник коленвала, потребуется выполнить демонтаж трансмиссии, что является нелегкой задачей.

    1. Для демонтажа КПП автомобиль Renault Logan следует вывесить подъемником, иначе добраться к агрегату будет весьма проблематично.
    2. В подкапотном пространстве демонтируем АКБ.
    3. Откручиваем болт, которым удерживается фиксатор кулисы рычага коробки.
    4. Далее приступаем к откручиванию болта, который крепит рабочий цилиндр приводного механизма сцепления.
    5. Теперь можно произвести демонтаж всех болтов, расположенных по верхнему периметру трансмиссионного агрегата Renault Logan.
  1. Снимаем колеса с передней оси и отворачиваем гайки, удерживающие ШРУС в ступицах (ввиду большого момента затяжки ослабление крепежа следует выполнить до подъема автомобиля).
  2. Производим разъединение шаровых опор с поворотными цапфами.
  3. Сливаем смазку с КПП и следом демонтируем приводные полуоси, выводя их шлицевые наконечники внутренних шарниров из зацепления с полу-осевыми шестернями дифференциала трансмиссионного агрегата.
  4. Под поддон мотора Renault Logan устанавливаем подпор и снимаем опоры (верхние), которыми удерживается трансмиссия. После отвинчивания нижних болтов КПП снимаем сам агрегат.
  5. Видим маховик с расположенной на нем корзиной сцепления. Демонтируем ее вместе с ведомым диском.
  6. Замечаем положение маховика в соотношении с коленчатым валом.
  7. Выкручиваем семь винтов крепления маховика (ключ «17»), предварительно зафиксировав его с помощью одного из болтов коробки передач. Извлекаем задний сальник коленвала.
  8. Заменяем сальник, использовав ранее указанные приемы и инструменты. Замена сальника коленвала завершена.
  9. После замены сальника сборку узлов выполняем в традиционной обратной последовательности.

Снятие ремня ГРМ на 8-клапанном Логане

Для начала поднимаем правое переднее колесо, после чего откручиваем зажим саморез справа вверху и второй зажим на нижнем крае бампера. Далее просто тянем на себя пластиковый протектор, отводим в сторону, заворачиваем, снимать полностью не обязательно. Теперь мы можем беспрепятственно добраться до болта коленвала, но пока не трогаем его. Для начала нам нужно ослабить ремень генератора, который натягивается натяжителем. В общем должен быть натяжной болт, сначала откручиваем два крепежных болта, потом откручиваем натяжитель, натяжитель поднимется, что позволит снять приводной ремень. Теперь мы можем безопасно снять шкив коленчатого вала.

Чтобы коленчатый вал не проворачивался, в кабину можно посадить помощника, он должен включить пятую передачу и зажать педаль тормоза. В этом случае поворачивать колеса коленчатым валом сложнее. Кстати, болт коленвала 18, вот насколько интересны французы.

Теперь перейдем к началу. Здесь вам нужно снять подушку, чтобы получить прямой доступ к крышке ремня ГРМ. Проблема, как многие считают, в том, что при откручивании крепежных болтов мотор развалится, что на самом деле неверно: мотор будет опираться на ограждение или между поддоном и картером можно проложить металлическую пластину толщиной примерно 1 см защитный кожух, тогда двигатель будет надежно стоять на месте.

Головкой на 16 откручиваем три болта крепления подушки к двигателю и два болта к каркасу кузова. Порядок не имеет значения. Снимаем подушку и переходим непосредственно к двигателю. Теперь вам нужно снять верхнюю крышку. Он крепится тремя болтами 13 и одним 10, снизу немного спрятан. Вот тут-то и пригодится храповик. Не бойтесь, если 13 винтов закрутятся, это нормально. Чтобы снять крышку, слегка поверните ее против часовой стрелки, чтобы освободить ее от монтажной проушины.

Что ж, теперь нам нужно снять нижнюю часть кожуха, она пластиковая. Лучше открутить два болта из 8 вверху и два внизу. Крышка легко снимается. Для отделки снимите натяжной ролик. Но сначала включите пятую передачу, поверните левое переднее колесо, пока не увидите метку распредвала вверху

Его положение не важно, важно его увидеть. В народе бытует мнение, что на головке есть отметина, но она есть, но это не критично, важно именно совпадение отметок коленвала / распредвала

Поэтому когда увидели отметку, откручиваем ролик натяжителя ключом на 17, снимаем старый ремень ГРМ, устанавливаем новый.

Сальник коленвала Рено Логан 1.4 и 1.6

В любом автомобиле, в том числе и Рено Логан со временем происходит износ взаимно трущихся деталей мотора. В числе таких элементов присутствуют сальники коленчатого вала (по одному: с передней и задней сторон блока). Неисправность сальника проявляется в виде потери герметичности, что вызывает течи масла. Большинство обладателей Рено Логан, оснащенных моторами с рабочим объемом камер в 1.6 и 1.4, сталкиваются с данной поломкой. Появление течи из-под шкива ставит в тупик владельца, который не обладает знаниями и навыками в вопросе устранения этой неприятной неисправности.

В данном выпуске пойдет речь о самостоятельном выполнении ремонтных операций, направленных на замену вышедших из строя сальников Рено Логан.

Привод ГРМ двигателя Рено Логан 1.6

Схему привода газораспределительного механизма Рено Логан 1.6 можно рассмотреть чуть выше на фото. Выход из строя ремня привода газораспределительного механизма (ГРМ) (обрыв или срез зубьев) приведет к утыканию клапанов в поршни из-за рассогласования углов поворота коленчатого и распределительного валов и, как следствие, к дорогостоящему ремонту двигателя. То есть при обрыве ремня ГРМ на Рено Логан 1.6 гнет клапана! Поэтому в соответствии с регламентом технического обслуживания автомобиля проверку состояния ремня проводим через каждые 15 тыс. км пробега. Поскольку свечи зажигания также необходимо менять через 15 тыс. км, то эти работы лучше совместить, потому что проворачивать коленчатый вал при проверке ремня будет легче. Поверхность зубчатой части ремня не должна иметь складок, трещин, подрезов зубьев и отслоений ткани от резины. Обратная сторона ремня не должна иметь износа, обнажающего нити корда, и следов подгорания. На торцевых поверхностях ремня не должно наблюдаться расслоений и разлохмачивания. Ремень необходимо заменить при обнаружении на нем следов масла. Независимо от состояния ремня ГРМ Рено Логан 1.6 его необходимо заменять через каждые 60 тыс. км пробега.

Замена сальника распределительного вала двигателя 1,4-1,6(8V) Renault Логан, Сандеро

Оценить состояние сальника распределительного вала и при необходимости его заменить удобно при проведении регламентной работы по проверке состояния ремня привода ГРМ.

Работу выполняем на смотровой канаве или эстакаде.

Сальник меняем при наличии следов моторного масла под зубчатым шкивом распределительного вала или на ремне привода ГРМ.

Если обнаружена утечка масла через сальник распределительного вала, рекомендуется заменить ремень привода газораспределительного механизма, т. к. попавшее на ремень и зубчатые шкивы распределительного и коленчатого валов масло приведет к быстрому выходу из строя ремня.

Перед установкой нового ремня нужно тщательно протереть шкивы ветошью, смоченной в бензине.

Снимаем верхнюю и нижнюю крышки ремня привода газораспределительного механизма и, проворачивая коленчатый вал, по метке на шкиве распределительного вала устанавливаем коленчатый и распределительный валы в положение ВМТ такта сжатия 1-го цилиндра (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,4-1,6 (8V)»).

Головкой «на 16» ослабляем затяжку болта крепления зубчатого шкива распределительного вала, удерживая вал от проворачивания силовой отверткой, вставленной через отверстие шкива в углубление в головке блока цилиндров.
Снимаем ремень привода вспомогательных агрегатов (см. «Замена ремня привода вспомогательных агрегатов двигателя 1,4-1,6 (8V)»).

Ослабив натяжение ремня привода ГРМ, снимаем ремень со шкива распределительного вала (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,4-1,6 (8V)»).

После снятия ремня с зубчатого шкива распределительного вала нельзя проворачивать коленчатый и распределительный валы, чтобы не нарушить фазы газораспределения двигателя.
Отвернув болт крепления зубчатого шкива распределительного вала…

…снимаем шкив.

Поддев отверткой…
…извлекаем сальник из посадочного гнезда головки блока цилиндров. Нанеся тонкий слой моторного масла на рабочую кромку нового сальника…

…надеваем сальник на носок распределительного вала.

Запрессовываем сальник с помощью инструментальной головки или оправки подходящего диаметра.

Устанавливаем зубчатый шкив на распределительный вал так, чтобы выступ на шкиве вошел в паз на носке распределительного вала.
Последующую сборку проводим в обратной последовательности.

Регулируем натяжение ремня привода газораспределительного механизма (см. «Проверка состояния и замена ремня привода газораспределительного механизма двигателя 1,4-1,6 (8V)»).

Видео по теме «Замена сальника распределительного вала двигателя 1,4-1,6(8V) РеноСандеро»

замена сальника распределительного вала( ВАЗ 2108- калина)

замена сальника распредвала ваз 2115

замена сальника коленвала ваз 8кл

Как заменить задний сальник в Логан?

Когда меняется задний сальник коленвала, а эта процедура отличается от той, когда меняется передний сальник коленвала, потребуется выполнить демонтаж трансмиссии, что является нелегкой задачей.

    1. Для демонтажа КПП автомобиль Renault Logan следует вывесить подъемником, иначе добраться к агрегату будет весьма проблематично.
    2. В подкапотном пространстве демонтируем АКБ.
    3. Откручиваем болт, которым удерживается фиксатор кулисы рычага коробки.
    4. Далее приступаем к откручиванию болта, который крепит рабочий цилиндр приводного механизма сцепления.
    5. Теперь можно произвести демонтаж всех болтов, расположенных по верхнему периметру трансмиссионного агрегата Renault Logan.
  1. Снимаем колеса с передней оси и отворачиваем гайки, удерживающие ШРУС в ступицах (ввиду большого момента затяжки ослабление крепежа следует выполнить до подъема автомобиля).
  2. Производим разъединение шаровых опор с поворотными цапфами.
  3. Сливаем смазку с КПП и следом демонтируем приводные полуоси, выводя их шлицевые наконечники внутренних шарниров из зацепления с полу-осевыми шестернями дифференциала трансмиссионного агрегата.
  4. Под поддон мотора Renault Logan устанавливаем подпор и снимаем опоры (верхние), которыми удерживается трансмиссия. После отвинчивания нижних болтов КПП снимаем сам агрегат.
  5. Видим маховик с расположенной на нем корзиной сцепления. Демонтируем ее вместе с ведомым диском.
  6. Замечаем положение маховика в соотношении с коленчатым валом.
  7. Выкручиваем семь винтов крепления маховика (ключ «17»), предварительно зафиксировав его с помощью одного из болтов коробки передач. Извлекаем задний сальник коленвала.
  8. Заменяем сальник, использовав ранее указанные приемы и инструменты. Замена сальника коленвала завершена.
  9. После замены сальника сборку узлов выполняем в традиционной обратной последовательности.

Внимание! Во время такой работы с Рено Логан следует тщательным образом протереть шестерню узла ГРМ

Как выбрать новую деталь и каким инструментом запастись?

Оригинальный сальник трудно купить отдельно. Обычно элемент продаётся с пыльником в комплекте. Кроме того, он дорого стоит — примерно 600 рублей. Но можно купить аналогичную манжету, которая ставится на компрессор автомобиля ГАЗ-66 или камазовский ТНВД. Размеры: 28,5х46,5 (пазовский, с одним бортиком) и 28х45 (камазовский, два бортика). Нужны компоненты разных размеров для модификаций автомобиля 1.4 или 1.6с количеством клапанов 8 или 16.Для проверки нужно перед установкой попытаться вдеть сальник во внутреннюю и внешнюю обоймы привода. Можно предварительно смазать резину маслом, чтобы внешние края легче входили.

Что касается инструментов, надо подготовить:

  • съёмник для изъятия трипоида, представляющий собой приспособление с резьбой и захватами;
  • набор отвёрток и ключей;
  • плоскогубцы, оправки, молоток;
  • зубило, а лучше выколотку из мягкого металла;
  • монтировку;
  • головки разного размера и вороток для скручивания шарнира;
  • ёмкость для слива трансмиссионной жидкости.

Что собой представляет сальник коленвала, какую функцию выполняет

Для обладателей Рене Логан протечки сальника становятся серьезной проблемой, которую необходимо вовремя диагностировать. Сальники коленвала расположены с передней и задней стороны блока. Обычно замена заднего сальника коленвала Рено Логан необходима реже, чем переднего. Это связано с особенностями эксплуатации этих элементов.

Основная функция этих элементов — сохранение герметичности соединений коленчатого вала в местах крепления с входными узлами. Это позволяет сохранить смазочные материалы, обеспечивающие беспроблемную работу двигателя. Нарушение целостности этих элементов чревато нехваткой смазки и преждевременным износом трущихся деталей.

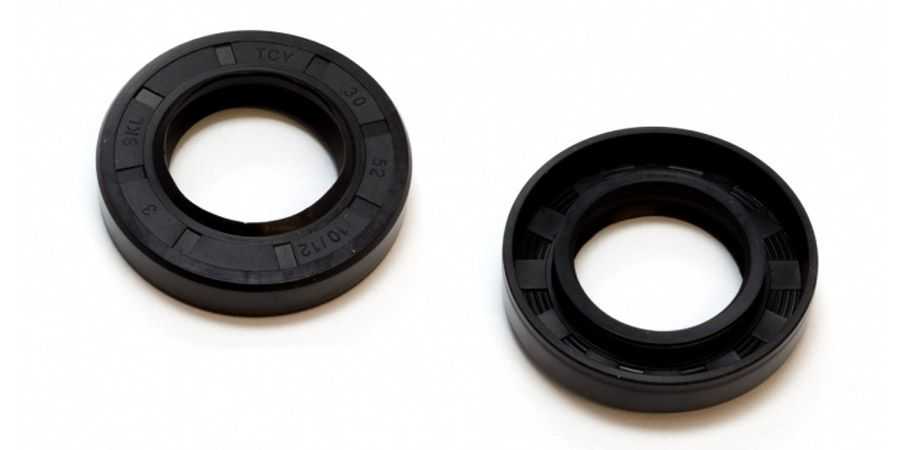

Внешне сальник выглядит как уплотнительное кольцо из плотной резины. Передний сальник намного меньше в диаметре, чем задний. По внутреннему краю кольца видны специальные риски для сгона масла. Установку подобных деталей необходимо проводить с учетом указанного направления вращения вала. Неправильный монтаж — одна из частых причин выхода из строя этой детали.

Как снять болт шкива коленвала?

Чаще всего болт присутствует на моторах в авто с передним приводом, тогда, когда блок расположен перпендикулярно по отношению к оси автомобиля. В таком случае нужно будет больше время на снятие болта, так как сложнее подобраться к нему. Для работы понадобится:

  • набор автомобильных инструментов;
  • домкрат;
  • торцовая головка (она должна быт по размеру болта с рычагом и удлинителем);
  • «козелок» (пенёк).


Снятие болта шкива коленвала своими руками

Для того чтобы правильно снять болт, нужно сделать следующее:

  1. С помощью домкрата, правую переднюю часть авто поднять и устанавить на «козелок».
  2. Снять колесо.
  3. Со стороны капота, сверху снять все детали, которые бы препятствовали доступу: грязезащитный щиток мотора и воздушный фильтр.
  4. Снять ремень генератора.
  5. Для того чтобы зафиксировать коленвал, открыть заглушку на блоке сцепления и в образовавшееся отверстие вставить монтировку. Это нужно, чтобы заклинить зубья маховика.
  6. Под колёсной аркой надеть на болт шкивы головку с рычагом и удлинителем.
  7. Болт нужно открутить против часовой стрелки.

Чаще всего болт удаётся снять. Но если он не откручивается, то можно попробовать добавить длину рычага. Если вдруг и это не помогло, то лучше воспользоваться помощью стартера. Это нужно делать так, как описано для снятия гайки шкива в классических моторах.

На видео: Затяжка и откручивание болта шкива коленвала

Разновидности двигателей и ремней ГРМ для автомобилей Renault Logan

На автомобилях Рено Логан применяются двигатели:

  • 1,4-литровый бензиновый, мощностью 75 л. с.;
  • унифицированный 1,6-литровый агрегат, развивающий 84 л. с.;
  • самый мощный 1,6-литровый вариант с 16-клапанной схемой газораспределения, обеспечивающей мощность 102 л. с.

На моторах Рено Логан применяются два варианта ремней. Конструкция приводов зависит от числа распределительных валов, в связи с этим существуют и различия при выполнении замены. В комплектах деталей на машинах до 2010 года и после (рестайлинг) имеется небольшая разница, при этом сами запчасти полностью взаимозаменяемы.

Ремень ГРМ Рено Логан 1,4

На машинах применяется двигатель модели K7J, оснащенный одним распределительным валом в головке блока. Привод выполняется ремнем, имеющим 96 зубьев. Натяг ремешка производится отдельным роликом, который меняется вместе с изделием. От ременного привода осуществляется вращение помпы охлаждающей жидкости, поэтому рекомендуется проводить визуальный осмотр устройства. Некоторые ремкомплекты включают в себя новую помпу.

Ремень ГРМ Рено Логан 1,6 16V

Силовой агрегат К4М отличается применением головки блока цилиндров, оснащенной двумя распределительными валами. Из-за этого произошли изменения в приводе валов, который включает в себя два рабочих ролика. На двигателе применяется удлиненный и усиленный ремень, имеющий 132 зуба. При замене необходимо уметь устанавливать новые ролики, использование старых деталей запрещено.

На машинах Логан может устанавливаться 1,6-литровый мотор К7М, отличающийся от 1,4-литрового собрата только цилиндро-поршневой группой. На моторах применяется одинаковый и натяжитель.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
