Меняем радиатор печки на дэу нексия своими руками. печка на дэу нексия: неисправности и ремонт

Элементы и их роль

Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.

Термостат

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Дэу Нексия составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Ремонт печки Nexia: что нужно знать

Как показывает практика, на ДЭУ Нексия радиатор печки выходит из строя достаточно часто. Основным в списке признаков неисправностей является возникновение течи радиатора. Чтобы решить эту проблему, проводят демонтаж устройства, после чего выполняется замена радиатора печки Нексия.

По заводской технологии замена радиатора проводится только после снятия торпеды, но есть и другой способ. Последовательность действий:

требуется из системы слить охлаждающую жидкость для предотвращения попадания антифриза в салон автомобиля;
отсоединить подводящий и отводящий патрубки со стороны моторного отсека;
снять бардачок и вынуть радиатор печи с посадочного места;
проводим подбор нужного радиатора, ссылаясь на оригинальный каталожный номер радиатора печки ДЭУ Нексия (03059812) и учитывая его размеры.

Если радиатор или патрубки засорились, необходимо попробовать их почистить, используя промывочные средства для системы охлаждения.

Также ремонт печки ДЭУ Нексия может предполагать необходимость замены предохранителей или демонтаж БУ. Дело в том, что неполадки в работе печки на Нексии могут быть связаны с перегоранием предохранителей.

Предохранители на ДЭУ Нексия расположены в салоне автомобиля (в монтажном блоке под панелью приборов). Последовательность замены предохранителей:

находим слева от руля блок предохранителей и снимаем его крышку;
на основании информации, указанной на внутренней стороне крышки (назначение каждого из элементов), потребуется обнаружить предохранитель красного цвета с номиналом 10А;
вытаскиваем данный элемент щипцами для осмотра, при необходимости меняем сгоревший предохранитель на новый.

Еще одной причиной, по которой печка не греет, может быть неисправность самого блока управления. Фактически, это панель с рычагами и переключателями, расположенная на центральной консоли.

Демонтаж БУ осуществляется следующим образом:

отогнув на центральной консоли фиксаторы крепления облицовки, снять ее;
отсоединив со стороны пассажирского сидения тросик привода под торпедой, крестовой отверткой выкрутить винт крепления;
сняв стопорное кольцо, снять приводной тросик заслонки;
поддев отверткой БУ с каждой стороны, осторожно выдвинуть его на себя для отщелкивания фиксаторов;
сняв с БУ печки вакуумные магистрали, вытянуть и отсоединить трос крана печки;
разъединив клемму питания, вытянуть БУ на себя;
снять БУ печки, предварительно убедившись в том, что все другие соединения и разъемы отключены;
процесс монтажа проводится в обратном порядке.

Кстати, если заслонка не может перекрыть подачу холодного воздуха полностью (температура в салоне снижается), требуется регулировка заслонки.

Устройство печки автомобиля «Дэу Нексия»

Печка позволяет создать в салоне любого автомобиля комфортный для водителя микроклимат. Кроме этого, она обогревает стёкла, освобождая их от наледи или инея. Всё это особенно актуально в холодное время года.

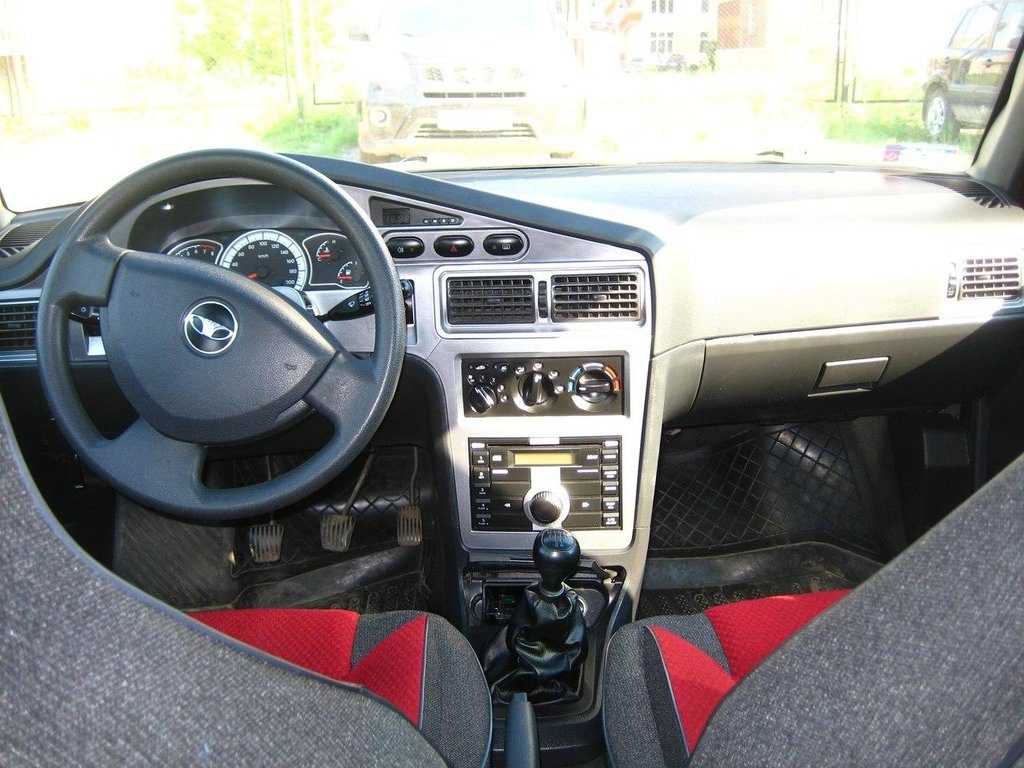

Блок управления печкой находится на центральной панели салона

Система отопления салона состоит из следующих частей:

Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Типовая схема позволяет понять, как работает радиатор отопителя

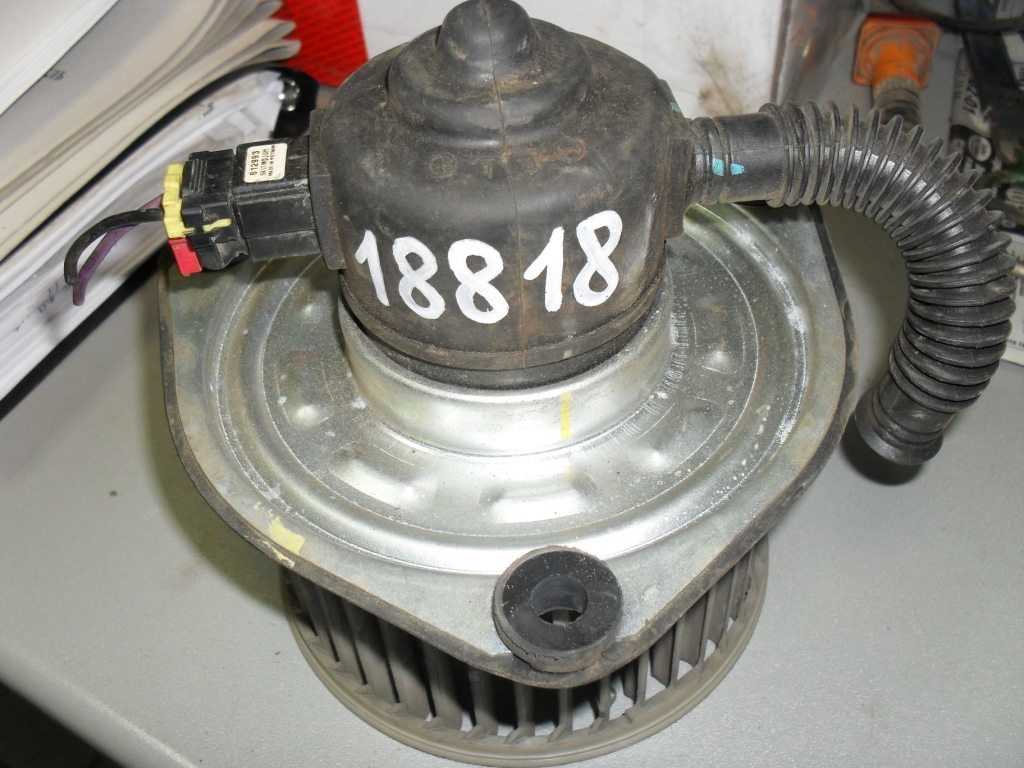

Электродвигатель печки автомобиля «Дэу Нексия» имеет цилиндрическую форму и пластиково-металлический корпус. Его технические характеристики следующие:

номинальное напряжение — 12 В;
сила тока — не более 20 А;
скорость работы крыльчатки — 3600 об/мин;
диаметр крыльчатки — 140 мм;
высота лопастей — 68 мм;
тип вентилятора — центробежный.

Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

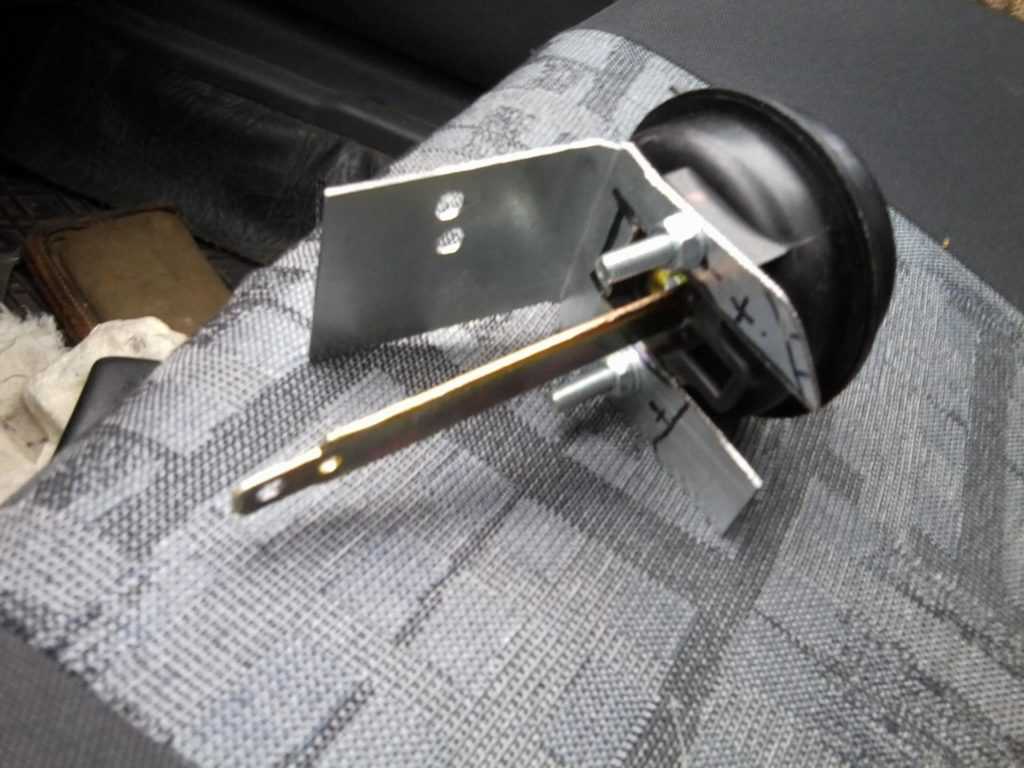

Вакуумный переключатель печки — это устройство управления заслонками. Водитель из салона может установить комфортный для себя режим работы печки, передвигая рычажки на блоке управления. Если же не удаётся направить поток воздуха в нужную область салона, потребуется провести небольшой ремонт.

Старожил

http://www.nexia-club.ru/f/hodovaya/4737-ne-rabotaet-pereklyuchatel-pechki/

Управление режимами обогрева осуществляется переключателем из салона

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Автовладельцы знают, что долго эксплуатировать автомобиль «Дэу Нексия» с печкой, работающей в режиме рециркуляции, нельзя — в салоне может сильно увеличиться концентрация углекислого газа. Поэтому рекомендуется использовать этот режим только при пересечении местности с сильными запахами (свалки, пожары и т. п.).

Также не рекомендуется включать рециркуляцию в зимнее время, так как на стёклах начнёт быстро скапливаться и замерзать конденсат. Это сильно затруднит водителю обзор.

Замена радиатора печки Дэу Нексия

Система обогрева салона Daewoo Nexia спроектирована с расчетом на длительную и бесперебойную работу. Опытные водители данного авто знают, что установленный на заводе радиатор печки выдерживает около 8 лет эксплуатации (не менее 120 000 — 150 000 км пробега).

Разумеется, несмотря на высокую надежность со временем радиатор выходит из строя . Главными проблемами печного радиатора Дэу Нексия являются:

Закупорка протока каналов теплообменника
Нарушение герметичности теплообменника

Официальный мануал по техобслуживанию данного авто рекомендует проводить ремонт печного радиатора полной заменой на новый аналог. Как показывает практика, используемые при заводской сборке радиаторы неремонтопригодны .

Стоит обратить внимание, что радиатор печки Daewoo Nexia спрятан за центральной частью приборной панели. То есть, чтобы добраться до радиатора, мастеру не нужно разбирать полностью все торпедо

Достаточно демонтировать лишь элементы центральной стойки.

Процесс замены радиатора печки Daewoo Nexia

Останавливаем авто на смотровой яме. Желательно включить ручной тормоз.
Спускаемся в яму и демонтируем защиту картера двигателя.
Заглядываем под капот и откидываем минусовой клемм от АКБ.

Откручиваем пробку на расширительном бачке охлаждающей жидкости.
Спускаемся в яму и откручиваем пробку на центральном радиаторе системы охлаждения двигателя. Ждем, пока стечет вся охлаждающая жидкость в подставленную заранее емкость

Обратите внимание, двигатель должен быть холодным .
Заглядываем в салон и вынимаем декоративную накладку центральной стойки.

Демонтируем изношенный радиатор.
Ставим на место старого новый радиатор.
Проводим сбор узла в обратной последовательности.
Заливаем новый антифриз и проверяем работу печки.

Что было использовано в процессе замены радиатора печки Дэу Нексия

Набор ключей
Набор отверток
Плоскогубцы
Емкость для слива антифриза
WD-40
Новый антифриз

Нужен будет и новый радиатор

Обратите внимание, в роли оригинального теплообменника могут использоваться различные виды теплообменников. Чаще всего применяются: N100 с габаритами 182x141x51 и N150 с габаритами 180×138,5×26

Между собой печные радиаторы N100 и N150 полностью взаимозаменяемы, хоть и имеют заметные различия в конструкции. У них совпадают места крепления.

Радиатор печки Daewoo Nexia может быть выполнен из меди или алюминия. Медные радиаторы имеют более высокую цену, но они и служат на порядок дольше алюминиевых аналогов .

Дополнительная информация

Опытному мастеру из специализированного СТО необходимо в районе 3 часов времени, чтобы демонтировать центральную стойку торпедо, заменить радиатор и провести сборку узла с последующей заправкой нового антифриза. Разумеется, мастер из СТО возьмет положенные ему 40-50$ за одну только работу . Если хотите сэкономить, данную работу вполне реально сделать и самостоятельно.

Специалисты отмечают, что практически всегда возникают сложности с отсоединением шлангов на патрубках старого радиатора. По этой причине лучше всего еще перед началом работ щедро обработать крепежные хомуты WD-40.

Также, сложности вызывает болтик крепления крышки защитного кожуха радиаторного отсека. Болтик расположен прямо над тягой рычага переключения скоростей.

Но в целом, замена печного радиатора на Daewoo Nexia вполне осуществима даже на базе рядового домашнего гаража .

Дополнительный отопительный радиатор в автомобиле Daewoo Nexia

Недостаток некоторых моделей данной марки в недостаточном прогреве салона при низких температурах окружающей среды можно устранить установкой дополнительного радиатора печки.

Второй радиатор для печки салона обеспечивает водителю и пассажирам комфортные условия пребывания в авто

Необходимость дополнительной печки

Вторая печка в машине решает задачу создания оптимальной температуры в салоне машины.

Существуют и другие способы разрешения это проблемы:

Установка дополнительной водяной помпы.
Корректировка характеристик термостата.

Однако дополнительное отопительное оборудование в виде второго радиатора проще иных способов позволяет организовать поддержание необходимого теплового режима в салоне автомобиля. Вследствие этого владельцы Daewoo Nexia, как правило, прибегают именно к данному варианту.

Даже самая низкая температура за бортом не будет оказывать влияния на качество обогрева салона, не создавая дискомфорта для водителя и пассажиров.

Порядок установки второго отопителя

Для оборудования Daewoo Nexia дополнительным отопительным радиатором потребуются следующие материалы:

радиатор от печки отечественного автомобиля ВАЗ-2106 либо ВАЗ-2109;
два отрезка резинового шланга по одному метру каждый;
два соединительных тройника;
кран шарового типа;
два крановых штуцера;
десяток металлических прочных хомутов;
материал изолон (лучше, если он будет фольгированного типа);
уплотнитель дверей от ВАЗ-2109.

Самостоятельная установка дополнительного радиатора осуществляется на эстакаде либо смотровой яме.

Процедура установки предусматривает выполнение следующих этапов работ:

Отключение минусового контакта с клеммы АКБ для обеспечения безопасности проведения ремонта. Разъединение контакта АКБ является обязательным правилом соблюдения мер безопасности.
Слив антифриза либо другой используемой ОЖ с СЖО двигателя в чистую, заранее приготовленную тару. Жидкость можно будет использовать повторно при её удовлетворительном состоянии.
Демонтаж защиты, под которой размещён кожух отопительного комплекса. Для этого необходимо вывернуть болты, которые крепят кожух.
Удаление заслонки, обеспечивающей рециркуляцию в районе дворника с правой стороны, под жабо.
Установка дополнительного радиатора вынуждает удалить заслонку рециркуляции и отказаться от использования салонного фильтра
Установка дополнительного отопительного радиатора к основному.
Прокладывание изолоном пространства под радиаторами. Второй радиатор размещается несколько выше первого. Под его нижнюю часть помещается резиновый дверной уплотнитель.
Дополнительный радиатор печки размещается рядом с основным
Закрытие отверстия, которое используется для рециркуляции.
Отверстие закрывается изолоном
Прокладывание изолоновым слоем пространства между печками, обеспечивая тем самым необходимую теплопроводность.
Материал используется для увеличения теплопроводности радиаторов печки
Подключение ко второму радиатору приготовленных шлангов.
Их фиксация с помощью хомутов.
Шланги на тройниках закрепляются металлическими хомутами
Подключение этих шлангов, с использованием тройников, к основным магистралям заводского радиатора отопителя. Место врезки может быть любым.
Тройники монтируются в разрез основных шлангов
Монтаж шарового крана в доступном месте, чтобы в летний период можно было легко перекрыть подачу ОЖ на второй радиатор отопителя.
Врезка крана осуществляется в любом месте шланга прямой подачи ОЖ ко второму радиатору
Установка жабо, его крепёж к кузову.
Жабо являтся защитно-декоративным кожухом, который закрывает отопитель и другие детали подкапотного пространства автомобиля

Подобная доработка действительно обеспечит тёплый салон автомобиля даже при значительных морозах.

Видео: самостоятельная установка дополнительной печки на Daewoo Nexia

Произвести самостоятельную замену отопительного радиатора в автомобиле «Дэу Нексия» вполне по силам любому автолюбителю. Для этого рекомендуется лишь придерживаться разработанной инструкции, а также знать устройство автомобиля и конструкцию его отдельных узлов, в частности, СЖО.

Особенности конструкции и порядок самостоятельной замены водяной помпы на различных модификациях автомобилей «Газель»

ВАЗ 2109: порядок замены подшипника задней ступицы

Устройство печки автомобиля «Дэу Нексия»

Блок управления печкой находится на центральной панели салона

Система отопления салона состоит из следующих частей:

Радиатор (теплообменник). Он прогревает воздух и обдувает стёкла со стороны салона. Увеличение температуры воздуха осуществляется за счёт обмена тепла между стенками радиатора и нагревшимся антифризом, который поступает от двигателя.
Нагнетатель (вентилятор). Нагнетатель представляет собой электрический мотор с вращающимися лопастями. Изменение скорости вращения позволяет регулировать поток поступающего от печки воздуха, делать его более или менее интенсивным.
Заслонка терморегулятора. Она позволяет водителю регулировать работу нагнетателя. Заслонка контролирует все воздушные потоки, проходящие через радиатор, позволяя менять температурный режим в салоне. Устройство располагается в общей конструкции печки.
Исполнительный элемент. Этот узел представляет собой пластиковый рычажок, который управляет потоком воздуха. В процессе работы он открывает или закрывает тепловую магистраль радиатора и направляет потоки воздуха в разные зоны салона (обдув стекла, зона ног, задняя часть и т. п.).
Шланги и магистрали. По ним принудительно циркулирует нагретая двигателем охлаждающая жидкость, являющаяся основным источником тепла для печки.

Типовая схема позволяет понять, как работает радиатор отопителя

номинальное напряжение — 12 В;
сила тока — не более 20 А;
скорость работы крыльчатки — 3600 об/мин;
диаметр крыльчатки — 140 мм;
высота лопастей — 68 мм;
тип вентилятора — центробежный.

Электродвигатель призван обеспечивать нормальный режим работы печки в любых условиях

Управление режимами обогрева осуществляется переключателем из салона

Особенности работы печки автомобиля «Дэу Нексия» в режиме рециркуляции

Причины сбоев в работе печки

Чаще всего о тепле вспоминают в холодное время года, но иногда вместо ожидаемого тепла водитель сталкивается с тем, что в автомобиле Дэу Нексия плохо греет печка.

Открытая или воздушная система охлаждения предназначена для остужения мотора машины и отвода тепла при помощи потока воздуха. Без отлаженной системы отопления невозможно получить в салоне автомобиля комфортную и тёплую температуру. И если однажды вы столкнулись с проблемой, что в Дэу Нексия не работает печка, значит, в системе охлаждения есть неполадки и проблемы. Но не стоит впадать в панику и звонить в автосервис.

В большинстве случаев с проблемой можно справиться самостоятельно. Есть несколько самых частых причин, которые приводят к тому, что плохо греет печка Дэу Нексия:

воздушные пробки. Они образуются, когда воздух проникает внутрь со сменой антифриза или если есть повреждения цилиндрического блока.
загрязнение радиатора. Это происходит при попадании насекомых, грязи, пыли, листьев, герметика, воды или если используется тосол низкого качества,
крышка бака с охлаждающей жидкости не держит необходимого давления,
сильное загрязнение салонного фильтра,
сломанный вентилятор,
повреждение заслонки радиатора,
к нестабильному отоплению приходят подшипники, вышедшие из строя.

Принцип работы системы отопления «Дэу Нексии»

Система обогрева в автомобиле устроена следующим образом. Двигатель машины в процессе работы нагревается. Для его охлаждения используется антифриз, заливаемый в охлаждающую рубашку мотора. Эта жидкость нагревается вместе с мотором, а нагревшись, уходит в главный радиатор автомобиля. Оттуда по системе патрубков горячий антифриз поступает в малый радиатор печки, обдуваемый небольшим вентилятором. Тепло оттуда через специальные воздуховоды поступает в салон и обогревает его. В задних дверях автомобиля находятся вытяжные отверстия, необходимые для вентиляции салона. Через них избыточное тепло уходит наружу.

Схема основных элементов системы отопления на «Дэу Нексии»

Здесь же следует отметить одну особенность отопительной системы «Дэу Нексии»: она может работать независимо от кондиционера. Такие конструктивные решения на легковых автомобилях встречаются довольно редко. Отопитель «Дэу Нексии» не только обогревает салон, но и предотвращает обмерзание стёкол, причём работать он может вместе с кондиционером. Эта особенность пригодится, если водитель пожелает снизить температуру воздуха в салоне на несколько градусов без выключения печки.

Особенности управления печкой Daewoo Nexia

Отопительная система на рассматриваемом автомобиле функционирует отдельно, без привязки к кондиционеру. Печка согревает и вентилирует салон, предотвращая запотевания лобового и боковых окон.

Иногда водители включают кондиционер при включенной печке. Это позволяет быстро освежить воздух в салоне автомобиле и продолжить греть стекла от запотевания. Особенностью управления климат системой на Daewoo Nexia является тот факт, что охлаждение и обогрев находятся в одном модуле. Поэтому водителю достаточно воспользоваться регуляторами, которые находятся на панели приборов, чтобы контролировать температуру внутри машины.

Управление печкой Дэу Нексия осуществляется с помощью следующих элементов, которые можно найти на панели приборов:

переключатель скорости вращения вентилятора. Регулировка происходит в сторону уменьшения или увеличения этого показателя. Причем настройка не гибкая и ограничена четырьмя позициями;
включение режима рециркуляции потоков воздуха;
регулировка температуры с помощью поворотов заслонки;
включение системы кондиционирования;
регулятор направления воздушных поток внутри салона, например «Ноги-Лицо».

При этом на режимы печки Дэу Нексия не влияет положение регулятора температуры поступающего воздуха. Четыре скорости работы вентилятора изменяются с помощью разности в подачи напряжения на моторчик. При этом заслонка меняет свое положение с помощью привода, а терморегулятор связывается тросиком с исполнительным элементом.

Двигатель отопителя

Электродвигатель отопителя установлен за печным радиатором. Этот компактный моторчик вращает пластиковую крыльчатку, создавая непрерывный поток воздуха, проходящий через радиаторные трубки. Корпус двигателя — металлический, внутри расположен ротор с медной обмоткой и центральным валом на шарикоподшипниках.

Корпус электродвигателя печки на «Нексии» выполнен из инструментальной стали

К ротору плотно прилегают металлографитные щётки, снимающие электрический заряд. Номер двигателя по каталогу — 6841SB566905. Он совместим с другими автомобилями «Дэу» (например, с «Дэу Эсперо»). Стоимость — от 5000 рублей.

Вакуумный переключатель отопителя

Вакуумный переключатель печки на автомобиле «Дэу Нексия» расположен за бардачком. Именно это устройство отвечает за открытие и закрытие внешней воздухозаборной заслонки и заслонок рециркуляции тёплого воздуха в салоне.

Заслонки на «Дэу Нексии» открываются с помощью вакуумного переключателя

Управляется с помощью кнопок, расположенных на контрольном блоке отопителя. Номер устройства по каталогу — ER200347893. Стоимость вакуумного переключателя в фирменных магазинах «Дэу» — от 600 рублей.

Расположение предохранителя отопителя

Предохранительный блок «Дэу Нексии» находится под приборной панелью, над педалями газа и сцепления.

Печной предохранитель «Нексии» находится в правом нижнем углу блока: он зелёного цвета

Он закрыт пластиковой крышкой, на которой имеется наклейка со схемой расположения всех предохранителей и реле.

Предохранительный блок «Нексии» расположен над педалями и закрыт пластиковой крышкой

Предохранитель, отвечающий за отопитель, находится в правом нижнем углу блока и обозначается как F19.

Предохранитель, отвечающий за печку «Дэу Нексии», обозначен маркировкой F19

В том же блоке имеется реле печного вентилятора, используемое в ситуациях, когда моторчик печки работает на низких оборотах.
