Регулировка клапанов

Принцип работы клапанов ГРМ ДВС

Обычный рядовой водитель, в случае, когда необходимо отрегулировать клапана, не делает это своими руками, а едет в автосервис. Потому что для этого нужны определенные навыки и время. Чтобы самому научить регулировать зазоры клапанов, надо знать принцип их работы.

В двигателе внутреннего сгорания есть два вала: коленчатый вал (коленвал) и распределительный вал (распредвал). Они соединяются между собой через шкивы и ремень, через звездочки и цепь. Самый распространенный вариант — это двигатель с ременным приводом ГРМ. Соотношение передачи коленвала к распредвалу — 2:1 (два к одному).

Кулачки имеют специальную неправильную плавную форму, которая закрывает и открывает клапана так, чтобы они соответствовали положению коленчатого вала и распредвала, такту и мотора и газораспределительным фазам.

Когда ДВС работает, он соответственно, греется, нагреваются его детали, которые расширяются от большой температуры. Из-за этого незначительно изменяется расстояние между распределительным валом и толкателем клапана.

Вопрос: почему по-разному работает двигатель на холодную и на горячую? Ответ: потому что при нагреве двигателя до рабочей, толкатель клапана плотно прижимается к клапану и распредвалу. Это обеспечивает эффективную работу ДВС.

А, в случае, если торец клапана останавливается выше толкателя, тогда появляется зазор между седлом и тарелкой, а это ведет к снижению компрессии в цилиндре.

А, в случае, если торец закрытого клапана расположен ниже толкателя, то во время определенной фазы газораспределения, клапан откроется не на все расстояние, на которое должен. А это ведет к потере мощности из-за медленного удаления выхлопных газов.

Регулировка клапанов на автомобилях ФОРД

В зависимости от модели двигателя на автомобилях Ford РК может осуществляться как регулировочными шайбами, так и винтами. Шайбы устанавливаются на современных моторах серии Zetec, на многих моделях Duratec. На более старых моделях Форд, таких как Sierra, Granada и др., клапана регулируются винтами.

На автомобилях Форд Фокус или Мондео РК производится по мере необходимости (где-то через 150 тыс. км пробега), в регламент технического обслуживания эта работа не входит. Для впускных клапанов устанавливаются зазоры 0,17-0,23 мм, для выпускных – 0,31-0,37 мм.

РК на ДВС Zetec-E автомобилей Форд Фокус – трудоемкая работа, для замены шайб потребуется снимать распредвалы (моторы DOHC). Такую работу лучше выполнять в автосервисе, доверять регулировку мотористам с достаточным опытом. Еще следует учесть, что со временем клапана стучать не начинают, так как седла постепенно изнашиваются. Поэтому следует проверять зазоры чаще, допустим, через каждые 80-90 тыс. км.

ПРТЗК – по порядку работы цилиндров 1342.

Регулировка зазоров клапанов

Процесс регулировки проводится посредством нескольких этапов

Особое внимание уделяется подготовительным работам, направленным на подготовку помещения и автомобиля. Каждый процесс стоит рассмотреть более подробно

Подготовка

Перед тем как приступить к регулировочным работам, требуется тщательно очистить и отмыть кузов транспортного средства

Важно полностью удалить пыль и грязь из подкапотного пространства. Это необходимо для того, чтобы в мотор не попало ничего лишнего после того, как крышка головки блока цилиндров будет снята. После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры

Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение

После этого автомобиль устанавливается на максимально ровную поверхность, тщательно затянуть стояночный тормоз и обязательно под колеса подложить специальные упоры. Желательно позаботиться о том, чтобы в помещении, где проводятся работы, было обеспечено равномерное и в меру яркое освещение.

Не менее важно подготовить необходимые для регулировки инструменты:

  • набор гаечных ключей;
  • отвёртки;
  • специальный измерительный щуп;
  • пинцет;
  • микрометр;
  • набор регулировочных шайб;
  • прибор для регулировки клапанов.

Ещё одним важным критерием подготовительных работ является обязательное снятие головки блока цилиндра. В процессе установки ГБЦ на авто и при протяжке есть вероятность смещения зазоров в сторону плюса или минуса. Именно по этой причине нужно перестраховаться и лишний раз провести перепроверку.

Регулировка с применением щупа

Данный метод изменения показателей зазора осуществляется с использованием щупа. На современных авто для подобной процедуры задействуются регулировочные шайбы клапанов. Последовательность действий здесь следующая:

  1. Требуется отцепить клапанны трубки и крышки, а также тросики, которые ведут к приводам заслонок, и провести демонтаж корпуса воздушного фильтра. Можно выкрутить свечи, чтобы коленвал прокручивался легче.
  2. Откручиваются две гайки, снимается крышка, а с верхней части убираются остатки автомобильного масла.
  3. Снимается кожух ремня ГРМ.
  4. Поршень цилиндра, откуда начнётся процесс регулирования, выставляется в верхнюю точку сжатия. Для получения более точных результатов можно будет ориентироваться на метки, нанесённые производителем.
  5. Проворачивается коленвал по звёздочке и строго по часовой стрелке. Чтобы регулировка была проведена максимально правильно, нужно проследить за тем, чтобы риски на корпусе подшипников и на коленвале полностью совпадали.
  6. На винте, который используется для установки зазора, следует отжать контргайку. Зазор при этом выставляется так, чтобы плоский щуп был максимумом подворота болта. Как только контргайка затягивается, нужно проверить правильность показателей, так как при сильном затягивании они могут сдвинуться.

Данный процесс проводится со всеми остальными клапанами.

Регулирование при помощи рейки и индикатора

Для регулировки автомобильного теплового зазора довольно часто используется специальная рейка, одновременно с индикатором. Данные приспособления позволяют добиться максимальной точности, чего нельзя получить при описанном выше методе. Порядок работ здесь установлен следующий:

  • после проведения подготовительных работ и снятия крышек клапанов мотор нужно прокрутить до совпадения меток на шестерне распределительного вала и метки на корпусе;
  • маркером на обратной стороне встроенной шестерни нужно проставить свои значки. Делать это нужно каждые 90 градусов, относительно установленной производителем метки;
  • при помощи трёх болтов нужно зафиксировать рейку на выступе блока установленных подшипников;
  • в специальное гнездо на планке требуется проставить стрелочный индикатор. При этом шкала должна быть установлена на нулевой отметке;
  • при помощи специального устройства берётся кулачок и немного тянется вверх. При нормальном раскладе стрелка индикатора сместится примерно на 50 — 52 деления.

Если в результате проведённых мероприятий полученные параметры несколько отличаются, потребуется провести регулировку по описанному выше методу.

По окончании регулировочного процесса, связанного с установкой зазоров в клапанном механизме, нужно запустить двигатель и прослушать, как он осуществляет свою работу в разных режимах. Если манипуляция проводилась после восстановления головки, требуется проследить за тем, чтобы клапаны были правильно притёрты.

Порядок регулировки клапанов ВАЗ 2101-2107

Сначала подготавливаем автомобиль:

  • подождать пока двигатель остынет, если он работал;
  • поставить машину на ровное место;

Порядок регулировки клапанов:

  1. Снять крышку воздушного фильтра и сам фильтр.
  2. Отсоединить трубки крепления фильтра и демонтировать крепление.
  3. Снимаем тросик управления воздушной заслонки (подсос).
  4. Снять тягу дроссельной заслонки.
  5. Выкручиваем гайки крепления клапанной крышки и снимаем ее.
  6. Перед регулировкой клапанов, сразу проверяем как натянута цепь. Если натяжка не нормальная, придется проводить работы заново.
  7. Снимаем крышку трамблера (распределителя).
  8. Устанавливаем в 4-м цилиндре поршень в верхнюю мертвую точку (ВМТ). ВМТ устанавливаются с помощью меток на шкиве коленвала ДВС и крышке привода распределительного вала, также метки нанесены на шестерни распредвала и крышки распредвала. Метку выставляют специальным ключом для болта шкива коленвала ДВС.

    Если нет ключа, можно выставить 4-й поршень в ВМТ вращая одно из задних колес. Поднять одну сторону домкратом, рычаг переключения скоростей поставить на 4-ю передачу, чтобы было легче крутить и медленно крутить колесо. При выставлении меток без ключа, потребуется помощник, который будет смотреть на метки.

  9. Когда метки на распредвале и на крышке распредвала совместились, проверяем, чтобы метки на коленвале также совпали. Также можно проверить, совпали ли метки на бегунке трамблера. Контактный вывод должен быть направлен на вывод провода высокого напряжения четвертого цилиндра. Как определять, раннее или позднее зажигание, мы уже разбирала в другой статье.
  10. После совпадения меток приступаем к настройке зазоров клапанов.
    Правильный порядок регулировки клапанного механизма ВАЗ «Классика» 2101-2107.
    Угол проворота коленчатого вала Регулируемые клапана
    8 и 6
    180 4 и 7
    360 1 и 3
    540 5 и 2

    Из таблицы мы видим, что, если 4-й поршень выставить в верхнюю мертвую точку, то измеряем и регулируем 6-й и 8-й клапана.

  11. Находим 8-й клапан. Отсчет идет со стороны бампера, восьмой будет первым от салона.
  12. Между рокером и кулачком распредвала вставляем щуп. Нормальный зазор — это проход щупа с небольшим ощутимым сопротивлением. Если пластинчатый специальный щуп толщиной 0,15 проходит легко или с большим усилием, то надо регулировать.
  13. На рокере сбоку есть гайка, закрученная на болт с головкой на 13 мм. Этим болтом выставляется зазор, а гайка защищает от самовыкручивания. Чтобы увеличивать или уменьшать зазор, ослабляем гайку под ключ на 17, одновременно удерживая болт. Когда болт ослаблен, вращаем его и изменяем зазор. Когда выставили нужный зазор, приступаем к затяжке. После затяжки надо проверить заново, возможно болт чуток крутнулся и изменил зазор.
  14. Далее, проделываем то же самое с 6-м клапаном.
  15. Когда пару клапанов 8 и 6 отрегулировали. Приступаем, согласно таблице, к выставлению зазоров 4-го и 7-го клапанов. Но, перед тем, как приступить к настройке 4 и 7 клапанов, надо провернуть коленвал на 180 градусов. После поворота коленчатого вала ДВС на 180 градусов, уже поршень 3-го цилиндра выставится в ВМТ. Угол поворота при выставлении третьего поршня в верхнее мертвое положение неудобно выставлять. Для удобства используем маркер или фломастер. Если коленвал ДВС повернется на 180 градусов, то бегунок трамблера повернется на 90 градусов. Значит, можно использовать трамблер и бегунок для выставления 3 поршня в ВМТ, сделав метки маркером на корпусе: отмечаем где сейчас контакт, и отмечаем где он должен быть строго через 90 градусов.
  16. После регулировки клапанов 3-го цилиндра автомобилей Ваз классических моделей, с помощью трамблера выставляем поршень 1-го цилиндра поворотом коленвала еще на 180 градусов, регулируем клапаны 1 и 3, аналогично. Затем, также выставляем поршень 2-го цилиндра в ВМТ и регулируем последние клапана 5 и 2.

Что будет, если не регулировать клапана в двигателе

Запоздавшая настройка приводит к смене зазора. А двигатель вам спасибо не скажет, причем как при уменьшении, так и при увеличении данного зазора. Это слишком плохо влияет на функционирование и ресурс мотора машины.

Уменьшение зазора – это закрытие затворов не полностью, что является причиной целого ряда последствий. В связи с не полностью закрытым механизмом, негерметичность камеры сгорания провоцирует снижение компрессии и прорыв горячих газов в выпускной либо впускной тракт. Здесь все зависит от того, какой приоткрыт клапан.

Вдобавок, нельзя не отметить существенно повышенную тепловую нагрузку на автомобильные затворы. Надежное соприкосновение закрытого затвора с седлом является одним из очень значимых условий его эффективного охлаждения. Если деталь неплотно прилегает к седлу, то охлаждение существенно ухудшается. Это в особенности касается выпускных элементов.

Механизмы для впуска охлаждаются смесью частиц бензина с атмосферным воздухом, поступающей в цилиндры. Выпускные же обеспечивают выход уже использованных очень горячих газов

Для них охлаждение при соприкосновении с седлом имеет просто невероятную важность

Опасность большого зазора

Если же зазор будет слишком большим, то последствия будут другими. А именно ударное воздействие распределительного вала на затвор. Это очень плохо для его ресурса, а также ведет к неполному и неправильному открытию затвора. При этом ухудшение нормального наполнения цилиндра специальной смесью частиц бензина с атмосферным воздухом – это очень плохо. Такая ситуация означает нарушение фаз распределения газа и сокращение отдачи двигателя транспортного средства.

Даже там, где настройка автомобильных затворов выполняется достаточно просто, в обязательном порядке требуется не отходить от специального порядка выполнения работ. А это подразумевает особые слесарные навыки и опыт в осуществлении таких операций

В связи с этим, важно помнить об этом, чтобы не навредить автомобилю еще больше

Процедура регулировки теплового зазора клапанов

Для того, чтобы регулировка клапанов прошла успешно необходимо придерживаться нижеприведенной инструкции. Выполнение контроля тепловых зазоров возможно как на холодном, так и на горячем моторе. Главным отличием, в таком случае, будет различная толщина щупов. Для предотвращения травматизма все операции рекомендуется проводить на холодной силовой установке.

  1. Снять впускной коллектор.
  2. Демонтировать трубки топливной магистрали высокого давления.
  3. Снять верхнюю крышку ремня привода газораспределительного механизма.
  4. Открутить болт крепления задней крышки ремня ГРМ. Он располагается за шкивом.
  5. Снять клапанную крышку. Последовательность, с которой следует откручивать болты, отображена на рисунке ниже.
  1. Совместить метку шкива распределительного вала с установочной меткой, расположенной на задней крышке ремня привода газораспределительного механизма. Поршень первого цилиндра должен быть установлен в положение ВМТ.
  2. Используя плоские щупы необходимо замерять зазоры между роликом коромысла и затылком кулачка распределительного вала. Номинальные размеры зазоров двигателя 4d56 на примере автомобиля Mitsubishi l200 приведены в таблице ниже. На рисунке стрелками указаны клапана, зазоры которых необходимо проконтролировать.

Описание

D15B – это улучшенная модификация силовой установки D15 от Honda. Изначально мотор был рассчитан на использование в автомобиле Honda Civic, однако позже он получил широкое распространение, и его стали устанавливать на другие модели. Он состоит из алюминиевого блока цилиндров с чугунными гильзами. В головке расположен один распредвал, а также 8 или 16 клапанов. Привод ГРМ ременной, и сам ремень рекомендуют менять через каждые 100 тысяч километров пробега. В случае его обрыва в ГБЦ двигателя обязательно погнутся клапаны, поэтому за состоянием ремня нужно следить. Здесь нет гидрокомпенсаторов, поэтому регулировать клапаны нужно через 40 000 километров.

Особенностью является вращение против часовой стрелки. В одном моторе подача топливной смеси осуществляется через два карбюратора (разработка принадлежит «Хонде»), с помощью системы моновпрыска (когда распыленное топливо подается во впускной коллектор) и инжектора. Все эти варианты встречаются в одном двигателе разных модификаций.

Номинальный тепловой зазор

Клапан Температура мотора в момент контроля Необходимый для контроля щуп
Впускной Холодный — по мануалу — 0,09 — рекомендации автовладельцев — 0,15
Впускной Горячий 0,25
Выпускной на холодную — по мануалу — 0,14 — рекомендации автовладельцев — 0,2
Выпускной на горячую 0,25
  1. Если контроль показал отклонение в большую или меньшую сторону необходимо выполнить корректировку. Порядок регулировки описан ниже. Для начала требуется ослабить контргайку.
  2. Удерживая контргайку следует вращать регулировочный винт.
  3. Проконтролировать зазор.
  4. Удерживая регулировочный винт необходимо затянуть контргайку. Момент затяжки согласно мануалу составляет от 12 до 18 Нм. Согласно отзывам автовладельцев рекомендуется затягивать с усилием в 20 Нм.
  5. Повернуть коленвал на 360 градусов. Поршень четвертого цилиндра должен оказаться в верхней мертвой точке.
  6. Проконтролировать и отрегулировать в случае необходимости зазоры клапанов, указанных на изображении ниже, аналогично вышеуказанной инструкции.
  7. Собрать все в обратном порядке

Варианты тюнинга и доработок мотора ej204

Наиболее часто автовладельцы Subaru начинают тюнинг движков с перепрошивки параметров электронного блока управления. Это позволяет прибавить в табун до 10-20 лошадей. Расход топлива при этом не сильно возрастает, но только при условии грамотной настройки. Помпа для масла должна обеспечивать нормальную смазку всех трущихся узлов, поэтому перед прошивкой желательно продиагностировать состоянии масляной системы и качество масла.

Лучше всего для свапа подходит EJ204L. Это наиболее экономичный мотор, не требующий замены навесного оборудования и переделок при установке на место EJ204. Нормы экологичности у него также улучшены. Такой тюнинг вызовет возрастание мощности с 155 до 180-190 лошадок , что значительно улучшит динамические характеристики авто. Найти описание процесса замены двс не составит труда, так как это частое мероприятие у субароводов. Устройство моторов во многом одинаково, поэтому с техобслуживанием у автовладельца проблем не возникнет.

Регулировка Клапанов Форд Фокус 2.2.0

1.8 Проверка и регулировка зазоров клапанов на движках 1,8 и 2.7,0 л (MLA)

Проверка и регулировка зазоров клапанов на движках 1,8 и 3.5,0 л (MLA)

Проверку и регулировку зазоров клапанов проводите на прохладном движке (температура тосола 21°С) и головке цилиндров, установленной на блоке цилиндров.

  1. Снимите с мотора кожух.
  1. Снимите крышку с маслоналивной горловины.
  1. Выкрутите винты и снимите центральную крышку.
  1. Снимите верхний кожух зубчатого ремня.
  1. Выкрутите болты крепления верхнего кожуха зубчатого ремня и снимите его.
  1. Снимите крышку головки цилиндров.
  1. Отсоедините высоковольтные провода, при всем этом не прикладывайте сюда значимых усилий.
  2. Отсоедините от головки цилиндров шланг вентиляции картера.
  3. Отсоедините от головки цилиндров трос акселератора.
  4. Выкрутите болты крепления крышки головки цилиндров и снимите крышку и прокладку.

При прикладывании значимых усилий иначе говоря извиве высоковольтных проводов может быть повреждение центральной жилы провода.

  1. Установите поршень в первом цилиндре в верхнюю мертвую точку в такте сжатия.
  1. Поверните коленчатый вал по часовой стрелке и совместите паз на шкиве с меткой «T» на нижнем кожухе зубчатого ремня.

b. Проверьте, что отверстие на шкиве распределительного вала совмещено с меткой на крышке подшипника, иначе, поверните коленчатый вал на один оборот (360°).

  1. Проверьте клапанные зазоры.
  1. Проверьте только клапанные зазоры, показанные на рисунке (поршень в первом цилиндре установлен в ВМТ в такте сжатия).
  • Плоским щупом определите зазор меж регулировочной прокладкой толкателя и основанием кулачка распределительного вала.
  • Запишите значение измеренного зазора. Это значение буде нужно для вычисления требуемой толщины регулировочной прокладки.

Клапанный зазор (температура тосола 20°C):

– впускные клапаны: 0,20 мм; – выпускные клапаны: 0,28 мм.

Клапанный зазор (температура тосола 80°C):

впускные клапаны: 0,29 мм; – выпускные клапаны: 0,34 мм.

Максимально допустимый клапанный зазор:

– впускные клапаны: 0,12–0,28 мм; – выпускные клапаны: 0,20–0,36 мм.

https://youtube.com/watch?v=xV8TJlQgBKc

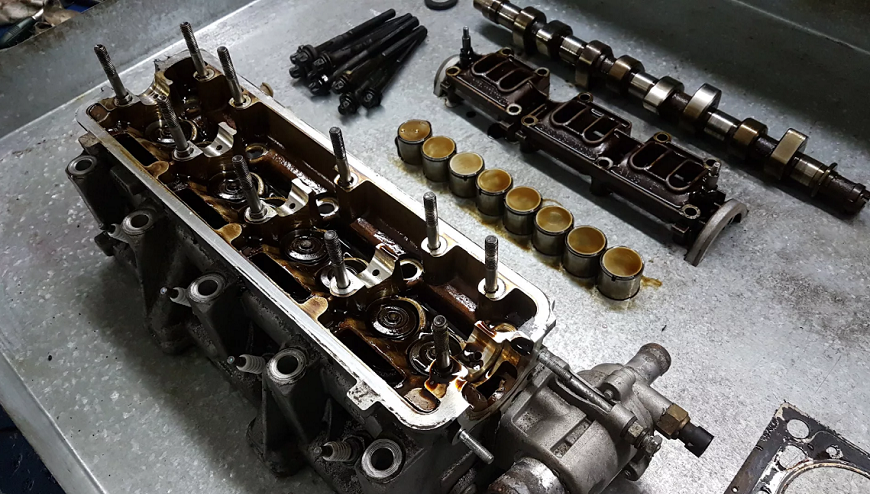

После ремонта головки блока цилиндров, появилась необходимость отрегулировать термический зазор клапанов.

b. Поверните коленчатый вал на один оборот (360°) по часовой стрелке и совместите паз на шкиве с меткой «T» на нижнем кожухе зубчатого ремня.

c. Проверьте только клапанные зазоры, показанные на рисунке (поршень в первом цилиндре установлен в ВМТ в такте сжатия).

Регулировка клапанов форд фокус 2.2.0.
  • Плоским щупом измерьте зазор между регулировочной прокладкой толкателя и основанием кулачка распределительного вала.
  • Запишите значение измеренного зазора. Это значение необходимо будет для вычисления требуемой толщины регулировочной прокладки.
  1. Отрегулируйте зазоры впускных и выпускных клапанов.
  1. Поверните коленчатый вал так, чтобы контур кулачка распределительного вала на настраиваемом клапане был направлен вверх.

b. Специальным инструментом (09220 – 2D000) нажмите на толкатель клапана, вставьте стопор между распределительным валом и толкателем и снимите специальный инструмент.

c. Маленькой отверткой или магнитом достаньте регулировочную прокладку.

d. Микрометром измерьте толщину снятой регулировочной прокладки. e. Вычислите толщину новой регулировочной прокладки так, чтобы клапанный зазор находился в пределах заданной величины.

Клапанный зазор (температура охлаждающей жидкости 20°C)

T: Толщина снятой регулировочной прокладки A: Измеренный клапанный зазор N: Толщина новой регулировочной прокладки Впускные клапаны: N = T (А – 0,20 мм) Выпускные клапаны: N = T (А – 0,28 мм)

f. Выберите новую регулировочную прокладку с толщиной наиболее близкой к вычисленному значению.

В качестве запасных частей поставляются регулировочные прокладки 20 размеров с толщиной, от 2,00 мм до 2,76 мм с шагом 0,04 мм.

g. Установите новую регулировочную прокладку на толкатель клапана. h. Специальным инструментом (09220 – 2D000) нажмите на толкатель клапана и снимите стопор. i. Повторно проверьте клапанный зазор.

Клапанный зазор (температура охлаждающей жидкости 20°C):

– впускные клапаны: 0,20 мм; – выпускные клапаны: 0,28 мм.

Предельно допустимый клапанный зазор:

впускные клапаны: 0,17–0,23 мм; – выпускные клапаны: 0,25–0,31 мм.

Регулировка клапанов ваз

Много мифов и легенд сложилось вокруг такой необходимой процедуры как регулировка клапанов на ваз 2109, 2114 и 2108. Сначала карбюраторные потом стали инжекторные, но конструкция газораспределительного механизма не поменялась. До 2011 года выпуска даже тепловые зазоры остались прежними. Лишь с приходом легкой ШПГ зазоры стали чуть больше. Седла стали металлокерамические, а поршня легкие. Периодичность регулировки клапанов осталась прежней в 30000 км пробега. На новом автомобиле регулировать клапана нужно обязательно в первые 3000 км пробега, далее в 15000 и каждые 30000 км. Если не придерживаться периодичности, клапана могут сгореть, седла в головке просесть. К тому же теряется тяга и увеличивается расход топлива. Тепловые зазоры на вазах 2108, 21083, 2109, 21099, 2110, 21102, 2111, 21114, 2112, 2113, 2114, 2115, 1113, 11113, 2170, 2190, приора, гранта (с двигателем 11183), должны быть такие:

Тепловые зазоры на новых модификациях с 2011 года на ваз 8 клапанные лада гранта, калина 2, приора, с двигателем 21116

  • Выпускные 0,4 мм;
  • Впускные 0,25 мм.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока «Агрос».

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

В данной статье описана регулировка мотоблока, а именно основных его частей: карбюратора, клапанов и топливной системы. Процесс это нелегкий, поэтому мы также приложили несколько фото и видео.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
