Hyundai solaris снятие установка замена ремонт бачка омывателя, насоса омывателя и датчика уровня ом

Не работает прикуриватель на Форд Фьюжн

Чаще всего проблему с этим устройством обнаруживается после попытки подключить дополнительное оборудование. Это может быть радар-детектор, зарядное устройство для телефона, видеорегистратор и многие другие приборы. Если без самого прикуривателя можно обойтись, то, что делать с подключением дополнительных приборов.

Почему возможны отказы

Можно услышать советы, которые говорят о том, что изготовитель забыл подключить это устройство при сборке. Такое бывает, но редко. Чаще всего проблемы возникают по вине владельцев транспортного средства. Прикуриватель и розетки связаны между собой одной и той же электрической цепью. Поэтому при отказе одного из двух приборов, следует проверить работоспособность второго.

Если сбой обесточил их, нужно проверить предохранители в салонном блоке. Это будут приборы F29 и F51 на ток не более 15 Ампер. В большинстве случаев они становятся виновниками отказов. Перед тем как ставить новый прибор, убедитесь, что в цепи нет короткого замыкания, иначе они будут гореть до тех пор, пока не устраниться «КЗ».

Причиной перегорания предохранителей кроме «КЗ» может быть превышение допустимой нагрузки. Особенно часто такое случается во время использования автомобильного компрессора. Пусковой ток такого устройства может значительно превышать 15 А, поэтому он перегорает. Если это так, лучше всего подключать компрессор прямо к аккумулятору. Вместо штекера нужно подключить два «крокодила» пометить «+» и качайте колёса без проблем.

Создать короткое замыкание можно в гнезде устройства при использовании нестандартных разъёмов дополнительных электронных устройств. Отдельные производители таких устройств не соблюдают установочных размеров при их изготовлении, что приводит к проблемам после включения. При первом включении таких разъёмов, сравните их визуально с прикуривателем.

Также отказ может произойти по вине плохих контактов в самом гнезде прикуривателя или в разъёме подключаемого прибора. Как правило, центральный контакт работает совместно с предохранителем подключаемого прибора и имеет подвижную конструкцию. В местах сочленения может из-за окисления нарушиться контакт. Недостаточная упругость пружины разъёма тоже может стать источником проблем.

После очистки контактов полезно проверить наличие питания в гнезде прикуривателя с помощью измерительного прибора, его переводят для измерения напряжения. Если оно отсутствует, проверяют состояние проводов от прикуривателя к салонному блоку предохранителей.

Диагностика

Первоочерёдной задачей стоит выявление причины поломки и оценка собственных возможностей в конкретной ситуации.

Начнём с простого и перейдём к более сложному:

  1. Проверяем предохранитель (F-7 с напряжением 30 А), который отвечает не только за систему обогрева, но и за работу: прикуривателя, обогрева зеркал, подсветки бардачка, омывателя фар. Поэтому при перегорании этого предохранителя отказываются работать все вышеперечисленные приборы. Если он исправен, движемся дальше по цепи.
  2. Включаем зажигание автомобиля и переключаем регулятор скорости в положение 1, 2, 3 по порядку. Если ни на одном из этих положений вентилятор не заработал, движемся дальше.
  3. Если же электродвигатель не подаёт признаков жизни при первом и втором положении переключателя скоростей, а на третьем положении заработал (питание вентилятора на первой и второй скорости осуществляется через резистор, а при третьей скорости ток поступает прямо на электродвигатель), проблема заключается в резисторе либо в самом переключателе.
  4. Если электродвигатель отопителя включается после прогрева двигателя автомобиля, то проблема заключается в неисправном реле зажигания. Решается заменой реле.
  5. Если электродвигатель отопителя отказывается работать при любых режимах, остаётся одна неисправность — это сам моторчик печки.

Для окончательного вердикта подадим «+» напрямую на моторчик, сняв для этого клемму плюсового провода с моторчика. Если мотор не ожил, последнее, что можно попробовать — это попробовать зачистить место под креплением массы на электродвигателе. Нередко это место окисляется и контакт ослабевает.

Монтажный блок под торпедой: замена предохранителей

Обозначение предохранителей в салоне Ford Fiesta/Fusion

Номер предохранителя (сила тока) Цвет Защищаемая цепь
F1 Резерв
F2 Прицеп
F3 Прицеп
F4 (10 А) Красный Система отопления (кондиционирования) и вентиляции салона
F5 (20 А) Желтый Антиблокировочная система (ABS)
F6 (30 А) Зеленый Антиблокировочная система (ABS)
F7 (15 А) Синий Коробка передач Durashift EST
F8 (7,5 А) Коричневый Электропривод наружных зеркал заднего вида
F9 (10 А) Красный Левая фара ближнего света
F10 (10 А) Красный Правая фара ближнего света
F11 (15 А) Синий Освещение при движении в светлое время суток
F12 (15 А) Синий Цепь питания системы впрыска, ЭБУ системы впрыска
F13 (20 А) Желтый Система управления двигателем (дизель)
F14 (30 А) Зеленый Стартер
F15 (20 А) Желтый Топливный насос
F16 (3 А) Фиолетовый Цепь питания реле системы впрыска, ЭБУ системы впрыска
F17 (15 А) Синий Переключатель приборов наружного освещения
F18 (15 А) Синий Автомагнитола
F19 (15 А) Синий Освещение при движении в светлое время суток
F20 (7,5 А) Коричневый Панель приборов, таймер отключения, фонарь освещения номерного знака
F21 Резерв
F22 (7,5 А) Коричневый Габаритный свет левого борта
F23 (7,5 А) Коричневый Габаритный свет правого борта
F24 (20 А) Желтый Центральный замок и звуковой сигнал охранной сигнализации
F25 (15 А) Синий Аварийная световая сигнализация
F26 (20 А) Желтый Электрообогрев заднего стекла двери задка
F27 (15 А) Синий Звуковой сигнал
F28 (3 А) Фиолетовый Аккумулятор, стартер
F29 (15 А) Синий Прикуриватель
F30 (15 А) Синий Система зажигания
F31 (10 А) Красный Переключатель приборов наружного освещения
F32 (7,5 А) Коричневый Электрообогрев наружных зеркал заднего вида
F33 (7,5 А) Коричневый Переключатель приборов
F34 Резерв
F35 (7,5 А) Коричневый Подогрев передних сидений
F36 (30 А) Зеленый Стеклоподъемники
F37 (3 А) Фиолетовый Антиблокировочная система (ABS)
F38 (7,5 А) Коричневый Электронный блок общего назначения
F39 (7,5 А) Коричневый Подушки безопасности
F40 (7,5 А) Коричневый Автоматическая коробка передач
F41 Резерв
F42 (30 А) Зеленый Обогрев ветрового стекла
F43 (30 А) Зеленый Обогрев ветрового стекла
F44 (3 А) Фиолетовый Автомагнитола
F45 (15 А) Синий Стоп-сигналы
F46 (20 А) Желтый Стеклоочиститель и омыватель ветрового стекла
F47 (10 А) Красный Стеклоочиститель стекла двери задка
F48 (7,5 А) Коричневый Фонарь заднего хода
F49 (30 А) Зеленый Электродвигатель отопителя
F50 (20 А) Желтый Противотуманные фонари
F51 (15 А) Синий предохранитель прикуривателя ford fusion, ford fiesta
F52 (10 А) Красный Левая фара дальнего света
F53 (10 А) Красный Правая фара дальнего света

Обозначение реле в салоне Ford Fiesta/Fusion

Номер реле Номинальная сила тока, А Защищаемая цепь
R1 40 Электропривод складывания наружных зеркал
R2 40 Обогрев ветрового стекла
R3 70 Система зажигания
R4 20 Фары ближнего света
R5 20 Фары дальнего света
R6 20 Топливный насос
R7 40 Стартер
R8 40 Электровентилятор отопителя
R9 20 Освещение при движении в светлое время суток
R10 20 Зарядка аккумуляторной батареи
R11 40 Система впрыска, ЭБУ системы впрыска
R12 Резерв

Многие люди, малознакомые с устройством автомобиля в целом, весьма неуверенно справляются с поиском и заменой предохранителей. Чтобы избежать проблем, рекомендуем следовать советам, приведенным ниже:

  1. Первым делом откройте бардачок и освободите его от содержимого.
  2. Далее сожмите его стенки и достаньте из приборной панели.
  3. Аккурат за крышкой расположены сами предохранители. Рекомендуем вам перед тем, как начать проводить замену, изучить причину поломки или перегорания. Не помешает руководствоваться схемой расположения, чтобы не перепутать элементы.
  4. Настоятельно не рекомендуется использовать проволоку или другие аналогичные самопальные запчасти вместо заводских плавких предохранителей. Это способно испортить как отдельно взятые элементы электрики, так и весь монтажный блок в целом.
  5. На задней части ящика есть схема, в которой четко обозначено, как добраться до деталей и выполнить замену. Действуйте согласно рекомендациям, и вы нивелируете риск возгорания или поломки.
  6. Возле коробки расположен пинцет, с помощью которого можно легко и удобно достать предохранители.
  7. Оцените на глаз, в каком состоянии находится перемычка. Даже не специалист заметит, если что-то случится с прозрачным пластиком. И непременно помните, что заменить нужно на деталь такой же маркировки и номинала мощности.
  8. Чтобы достать реле, нужно раскачать его из стороны в сторону с минимальными усилиями. Будьте осторожны, чтобы не повредить конструкцию.

Осталось только поставить деталь и собрать обратно бардачок по обратному алгоритму.

Замена подшипников вентилятора печки на шариковые

Ну собственно «достал» меня снова скрип моторчика вентилятора отопителя и решился я его разобрать, помыть, почистить и заменить подшипники… Снимаем его с машины и приносим домой, начинаем разбирать. Снимаем крыльчатку очень аккуратно.

Крепление верхней части «зазубилено» — аккуратно «раззубиливаем», т.к. этот процесс крепление переживет лишь только 2 раза в лучшем случае — металл достаточно мягкий и такой способ крепления не предусматривает многократного демонтажа.

Примеряем новый подшипник визуально (но обязательно штангенциркулем)

Делаем новые детальки для крепления подшипников и фиксируем всё вместе:

Вид внутрь корпуса сверху

Состояние ротора

С нижней частью корпуса проделал то же самое не демонтируя П-образное крепление подшипника

Собираем моторчик в обратной последовательности. Дополнения, которые сделаны в моторчике: 1.Дистанционные компенсационные проставки, типа таких синеньких:

в количестве 2 штуки — высота подбирается опытным путем чтобы ротор внутри не «болтался» вверх-вниз, я использовал полиуретановый шланг. 2.Этими же проставками регулируем положение ротора относительно щеток (должны встать на своё место). 3.Сделана специальная крышечка для верхней части:

материал — отформованный силикон с фиксаторами для надежного крепления. Устанавливаем крыльчатку на место (строго на место! не выше и не ниже! вот тут-то мне и понадобился сделанный мной спецсъемник для коррекции положения крыльчатки)

И проверяем чтобы ничего не задевало и не цеплялось. Устанавливаем обратно в машину. Инструмент и материалы: молотки, отвертка, пассатижи для колец, штангенциркуль, метчик М3*0,5мм, 8 винтов и 8 гаек М3, 2 кусочка оцинкованного железа 35*35мм, сверло 2,5мм, дрель, 2 отрезка полиуретанового шланга диаметром 7мм и длиной 5-6мм, 2 куска пластиковой бутылки чтоб не царапать магниты, 2 скрепки для фиксации щеток мотора, щеточка для чистки, круглый напильник 7-8мм, мелкие напильники, силикон (подойдет любой, но с прозрачным проще), пара пэт-пакетов, скотч, свободное время и нужные подшипники. В данном случае мне понадобились d8*D16*H5мм закрытые с двух сторон. Одно зазубиливание, крепящее черную пластмасску с щетками (на фото6), пришлось спилить мелким напильником, иначе не демонтировать нижний подшипник, и потом придется придумать новый способ крепления этой пластмасски.

Замена

Если старый моторчик вышел из строя, нет смысла пытаться его как-то отремонтировать. Чтобы купить новую деталь, придется потратить совсем немного денег. Да и процедура замены на большинстве автомобилей предельно простая.

Опишу основные этапы работ, связанных с заменой этого элементы системы стеклоочистки любой машины.

Отключение питания автомобиля. Мера безопасности, без которой дальнейшие работы не имеют смысла. Обязательно снимите минусовую клемму с авто

Это просто, но важно. Иначе вы не просто рискуете спалить проводку, но и сами получить неприятный удар электричеством. Поиск моторчика

Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев

Поиск моторчика. Все начинается с необходимости определить, где находится ваш мотор стеклоочистителя. Это зависит от вашего автомобиля. На некоторых машинах достаточно поднять капот, и вы сразу же увидите бачок омывателя. Сам моторчик находится на бачке (частично внутри) стеклоочистителя, в который заливается жидкость. Видите бачок? Если да, то вам повезло. Если нет, тогда его придется искать, снимая элементы подкапотного пространства. На некоторых моделях автомобилей бачок прячут так, что приходится демонтировать защиту крыльев.

  • Отключите колодки с проводами от моторчика. Затем снимайте сам бачок.
  • Шланг и штуцер разъединяются между собой. Не забудьте слить жидкость. Залить новую не составит труда. Да и для профилактики это не помешает сделать.
  • С помощью отвертки выталкивается уплотнитель заборника из втулки. Это вам позволит полноценно снять движок стеклоомывателя.
  • Не забудьте при обратной сборке установить новую втулку. Она часто приводит к тому, что ломается сама помпа омывателя. Так что старая втулка отправляется на свалку.
  • Собирайте узел в обратной последовательности. Тут многие мастера расслабляются, поскольку считают работу сделанной. По факту же обратная сборка вызывает больше проблем, чем демонтаж. Совет от человека, который допускал аналогичные ошибки. То есть от меня. Не пытайтесь запоминать расположение деталей, если вы не уверены в возможностях своей памяти. На что-то отвлеклись, забыли, перепутали. Это бывает с каждым, и ничего страшного тут нет. Для правильной последовательности обратной сборки можно записывать, делать пометки или маркировать детали в порядке их демонтажа. Это упростит задачу все собрать так, как было раньше.

Инструкция ознакомительная, поскольку в зависимости от модели автомобиля процедура может отличаться. Обратитесь за помощью к руководству по эксплуатации вашей машины. Это лучшее наглядное пособие для самостоятельного ремонта.

Ничего сложного в этой работе нет. С ней легко справится даже тот автовладелец, который большинство проблем предпочитает решать с помощью автосервиса. Ремонт обходится в несколько сотен рублей и занимает максимум несколько часов.

Watch this video on YouTube

Спасибо за внимание! Подписывайтесь, оставляйте комментарии, делитесь собственным опытом в ремонте и не забывайте рассказывать о нас своим друзьям! Им это тоже может быть интересно и полезно

Точки подключения сигнализации на автомобиль FORD FUSION 2010-2012

Цепь Цвет Расположение Дополнительно
12 Вольт Красный (+) SJB, Черный 1-контактный разъем, PIN 1, SEE NOTE #2
Зажигание Синий/Белый (+) Замок зажигания, Черный 7-контактный разъем, PIN 7
Зажигание 2 Н/Д
Зажигание 1 Белый/Оранжевый (+) Замок зажигания, Черный 7-контактный разъем, PIN 1
Зажигание 2 Н/Д
Зажигание 3 Н/Д
АСС 1 Фиолетовый/Зеленый (+) Замок зажигания, Черный 7-контактный разъем, PIN 6
АСС 2 Н/Д
Наличие ключа Н/Д
Габаритные огни ( — ) Н/Д
Габаритные огни ( + ) Фиолетовый/Белый (+) Водительская кик панельилиSJB, Серый 13-контактный разъем(E), PIN 6, SEE NOTE #2
ЦЗ Закрытие Синий/Зеленый (TYPE B) Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 17, SEE NOTE #2
ЦЗ Открытие Желтый/Фиолетовый (TYPE B) Водительская кик панель илиSJB, Серый 26-контактный разъем(C), PIN 4, SEE NOTE #2
LOCK MOTOR WIRE Серый/Коричневый (5-WIRE TYPE) Водительская кик панель
Двери Зеленый/Фиолетовый (-) SJB, Серый 26-контактный разъем(C), PIN 14, SEE NOTE #2
Вежливая подсветка Серый/Фиолетовый (+) SJB, Серый 14-контактный разъем(A), PIN 9, SEE NOTE #2
Открытие багажника Коричневый/Желтый (-) Открытие багажника SWITCHилиSJB, Серый 26-контактный разъем(C), PIN 20, SEE NOTE #2
Раздвижная дверь Н/Д
Сигнал Синий/Белый (-) На рулевой колонкеилиSJB, Черный 52-контактный разъем(b), PIN 41, SEE NOTE #2
Тахометр Любой кроме Синий (AC) Форсунки
WAIT TO START LIGHT Н/Д
Тормоз Фиолетовый/Белый (+) Педаль тормозаилиSJB, Черный 52-контактный разъем(B), PIN 40, SEE NOTE #2
Отключение штатной сигнализации Только на заводе!!
ANTI-THEFT FORDS TRANSPONDER ANTI-THEFT SYSTEM, SEE NOTE #1 Замок зажигания TUMBLER

instalator.ru

Как часто необходимо менять дворники

Однозначного ответа вам никто не даст, но в среднем где-то 1– 2 раза в год. Многие автолюбители начинают замену только тогда, когда они бывают недовольны непродуктивной их работой. На срок эксплуатации влияет немало факторов:

  • использование химических веществ на автомойках;
  • негативные температурные воздействия;
  • ценовой фактор;
  • качество стеклоочистителей;
  • в зимнее время дорогу засыпают солью, песком и т. д. а это действует разрушающе.

В результате всех этих воздействий резина быстро «дубеет», соответственно и прилегание существенно уменьшается. На это влияет и состояние шарниров (касается каркасных дворников).

Когда стекло очищается только с 3–4 взмаха, а зона работы дворников на стекле становится явно видимой, значит, пора менять. Эта проблема отсутствует у щёток с индикатором износа (наносится специальная краска). Когда цвет её изменяется, значит, необходима замена. Примерно такую проверку нужно делать раз в год.

Как снять вентилятор печки ВАЗ 2114 или поменять мотор печки 2114

Прежде всего, замена моторчика печки ВАЗ 2114 обычно выполняется тогда, когда двигатель печки сильно шумит или полностью вышел из строя. Так вот, находится моторчик печки 2114 между моторным щитом и ветровым стеклом (возле монтажного блока).

Достаточно открыть капот, поле чего можно обнаружить кожух корпуса мотора. Указанный кожух нужно снять. Далее необходимо очистить пространство вокруг корпуса от грязи и пыли, чтобы мусор не попадал в воздуховод при последующем снятии моторчика отопителя.
Следующий шаг — отверткой «крест» откручивается пара болтов, которыми корпус вентилятора печки прикреплен к моторному щиту. Открутив болты, необходимо снять провод «плюс», после чего откручивается провод массы. Эти провода расположены под панелью (практически в центре моторного щита).
Далее можно извлекать моторчик печки. По мануалу, необходимо провернуть его на 90 градусов и вытащить, однако на практике не все так просто и возникают сложности. Чтобы облегчить задачу, можно разделить корпус на две части, после чего поочередно извлекать одну и другую часть. Главное, не поломать защелки, аккуратно размыкая их

Также важно не повредить соединительную резинку сзади.

Обратите внимание, при сборке нужно как можно плотнее прижать корпус печки к воздуховоду

Также важно плотно соединить две половины корпуса. Это необходимо, чтобы поток воздуха был плотным и интенсивным, без потерь

Это необходимо, чтобы поток воздуха был плотным и интенсивным, без потерь.

Не трудно догадаться, чтобы поменять вентилятор печки ВАЗ 2115 или ВАЗ 2114, а также ряда других похожих моделей, необходимо придерживаться рассмотренного выше алгоритма. Замена вентилятора печки на ВАЗ 2114 также не представляет особых сложностей, не требует специального инструмента и навыков.

Подготовив новый вентилятор, необходимо отключить от АКБ клеммы, после чего отключается питание вентилятора отопителя. Затем под капотом откручиваются болты защитного кожуха, снимается «минус» питания моторчика.

Выполнив все операции, можно снимать мотор в сборе с защитным кожухом. Далее кожух нужно разобрать, извлечь мотор и выполнить все необходимые работы. По окончании следует провести обратную сборку.

Заключение

Омыватель, как мы выяснили, — достаточно важная деталь для автомобиля. Это удобный механизм для безопасной поездки водителя и пассажиров, а также устройство, защищающее окно от грязи, пыли, осадков, царапин.

Искать проблемы в отказе работы нужно таким образом:

  1. Проверить первым делом жидкость в бачке устройства. Если ее нет – залить. Зимой необходимо обеспечить омыватель лобового стекла морозоустойчивой жидкостью.
  2. Затем тщательно осмотреть все детали механизма на наличие повреждений и дефектов.
  3. Проверить всю электрику, а также контакты, проводку, цепи и, конечно же, предохранитель.

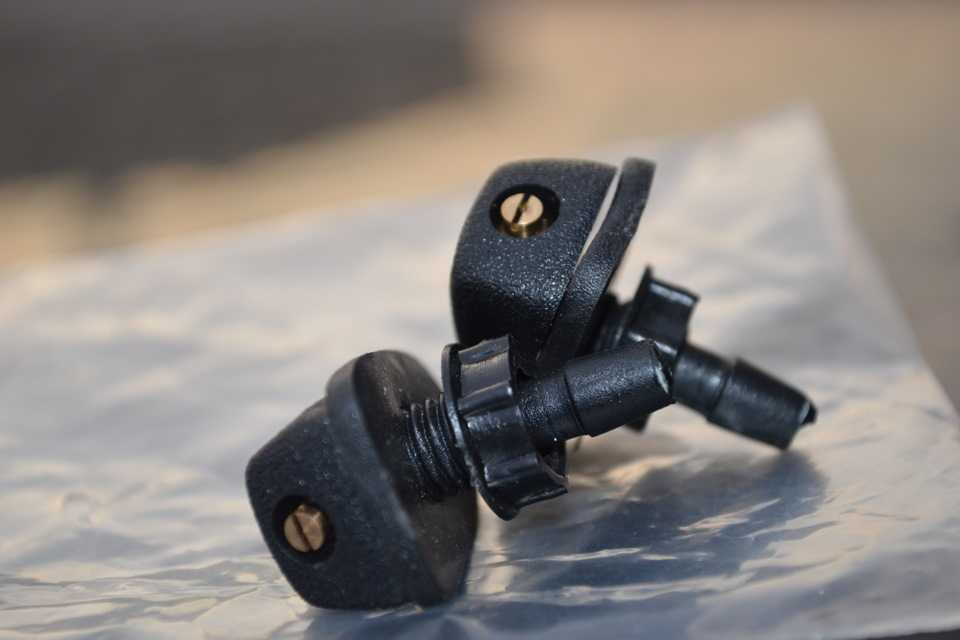

Форсунки для очистки стекла
