Регулировка фар на форд фокус 2 рестайлинг своими руками видео (видео)

Когда необходимо поменять цилиндр сцепления?

Замена цилиндра сцепления Форд Фокус 2 обычно требуется при его чрезмерном износе. В таком случае возникает течь рабочей жидкости. При осмотре ГЦС обнаруживаются трещины, поломка штуцеров, механические повреждения корпуса.

Первым признаком протечки является попадание тормозной жидкости в салон. Ее следы появляются на моторном щитке. Разгерметизация ГЦС ведет к снижению уровня жидкости в бачке.

Заменять главный цилиндр требуется и при ненормальной работе сцепления. При выходе ГЦС из строя водителю приходится нажимать на педаль по несколько раз. Возникает завоздушивание гидропривода. Разъединение двигателя и трансмиссии происходит не до конца. Передачи переключаются с усилием и ударными нагрузками. Эффективность работы тормозов снижается.

В продаже есть ремонтные комплекты. Применять их стоит при износе или повреждении резиновых уплотнителей. Если же есть серьезные повреждения, проводить ремонт узла нет смысла — требуется замена ГЦС в сборе.

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Следует учесть, что процесс настройки осуществляется на машине с полным снаряжением, запаской, инструментами и полностью залитым топливным баком.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.


Схема расположения световых пятен при включенных фарах автомобиля

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

При правильно отрегулированных фарах ближнего света фонари дальнего света также будут работать в нужном режиме.

Требования

Фара головного света во всех генерациях Фокуса полностью соответствует требованиям по безопасности транспортных средств. Передний ближний свет фар выдает четкий луч с резкой границей и ступенькой в сторону обочины для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения рефлектора блока ближнего света.

Все комплектации Фокуса оснащены электрической регулировкой пучка. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча соответственно положению кузова. Базовые версии с галогеновыми лампами позволяют настраивать параметры пучка с помощью клавиши в салоне.

Светотеневая граница не должна превышать положение глаз человека, едущего навстречу, иначе он будет ослеплен, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Это интересно: Размеры аккумулятора для Форд Фокус 2

Как произвести регулировку фар на Форд Фокус 1, 2, 3 своими руками

Автомобили прочно обосновались в каждой семье и стали отличными помощниками в большинстве задач. Автовладельцы часто выбирают Ford Focus за вместительный салон, крепкую подвеску, надежные силовые агрегаты и современный дизайн кузова.

При движении каждый водитель случайно попадает в выбоины на асфальте, из-за чего постепенно сбиваются настройки отражателей фар. Регулировка может потребоваться даже после замены ламп ближнего и дальнего света.

Регулировка фар на Форд Фокус 2 не только поможет восстановить правильный световой пучок, но и снизит вероятность ослепления встречных водителей. Правильные настройки сильно влияют на освещение дороги и видимость в снег или дождь.

Требования

Фара головного света всех поколений Фокуса полностью соответствует требованиям безопасности автомобиля. Фары ближнего света создают четкий луч с острыми краями и углом наклона бордюра для правостороннего движения. За дальний свет отвечает отдельный модуль, настройки которого зависят от положения отражателя ближнего света.

Все комплектации Focus оснащены электрической регулировкой луча. Модели с ксеноновыми лампами оснащены автоматическим корректором, он устанавливает высоту луча в соответствии с положением тела. Базовые версии с галогенными лампами позволяют регулировать параметры луча с помощью кнопки в салоне.

Линия реза не должна выходить за положение глаз едущего навстречу ей человека, иначе она будет ослеплена, что может привести к трагическим последствиям. Горизонтальное положение левой оптики должно совпадать с правой. При отклонении требуется регулировка положения отражателей в соответствии с требованиями ГОСТ Р 51709-2001.

Регулировка фар на Форд Фокус 2

На Ford Focus 2 фары регулируются с помощью двух винтов, отвечающих за горизонтальное и вертикальное положение отражателя. Для автонастройки нужна небольшая подготовка:

  1. Проверьте давление в шинах. При необходимости накачайте колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за столом водителя.
  2. Очистите багажник от лишнего груза.
  3. Заполните топливный бак хотя бы наполовину.
  4. Выберите ровную площадку с ровной стеной (это может быть дверь гаража, стена магазина, дом или плоский забор).
  5. Подготовьте инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
  6. В зависимости от конфигурации для установочных винтов требуется торцевой ключ Torx или шестигранный ключ на 7».

Настройка оптики не занимает много времени, не требует определенных знаний. Для настройки выполните следующие действия:

  • установить автомобиль на площадку лицом к стене на расстоянии ровно 3 метра;
  • открыть капот, включить ближний свет;
  • измерить высоту положения светильника относительно земли, линию с такой же высотой перенести на стену;
  • отметьте центр нашей машины вертикальной линией на стене;
  • между центрами луча левой и правой фары винтом установить расстояние 1270 мм (центр луча находится в точке, где горизонтальный предел становится путеводителем);
  • положение горизонтальной линии на 35 мм ниже высоты положения огня, указанной выше;
  • когда указанные значения верны, то регулировку оптики можно считать завершенной.

В Форд Фокус 2 рестайлинг и дорестайлинг регулировка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования по установке галогенных фар на Фокус третьего поколения не отличаются от таковых на автомобиль второго поколения. Параметры удаленности от стены и этапы подготовки перед работой остаются без изменений. Расстояние между центрами лучей фар составляет 1280 мм, потому что автомобиль немного шире.

Основное и единственное отличие заключается в регулировочном винте – для него потребуется специальный шестигранный ключ «на 8». Купить инструмент можно в автомагазине или на рынке.

Первая модель

На Фокус первого поколения с завода устанавливаются только галогеновые фары. Их легко настроить самостоятельно.

Перед началом работы нужно помыть фары, заправить бак и почистить багажник. Регулировка производится на расстоянии 3 м от стены на ровной поверхности. В отличие от FF 2-го поколения, высота линии отделки должна быть на 5 мм ниже от высоты ближнего света до линии земли. Отражатель меняет положение с помощью 2 винтов.

Правильная регулировка фар не только обеспечит хорошую видимость во время движения, но и не доставит неудобств водителям на встречном транспорте. Световой луч Focus следует проверять не реже одного раза в год во время технического обслуживания.

Регулировка света фар

Измерьте расстояние между землей и центром обеих фар. На стене наносим линию S1 на высоте, равной измеренной;

На 5 см ниже линии S1 прочертите на стене параллельную линию (Е). Это расстояние наклона ближнего света фар;

Определите середину автомобиля и обозначьте линией М. Обозначьте центр автомобиля точкой пересечения линий М и S1;

Измерьте расстояние между центром автомобиля и центральными точками фар. Перенесите этот размер на установочную линию Е (слева и справа) от центра автомобиля и обозначьте эти линии S2. Установочными точками для настройки фар являются точки пересечения линий Е и S2;

Если на вашем автомобиле установлены противотуманные фары, повторяем установку в описанной последовательности;

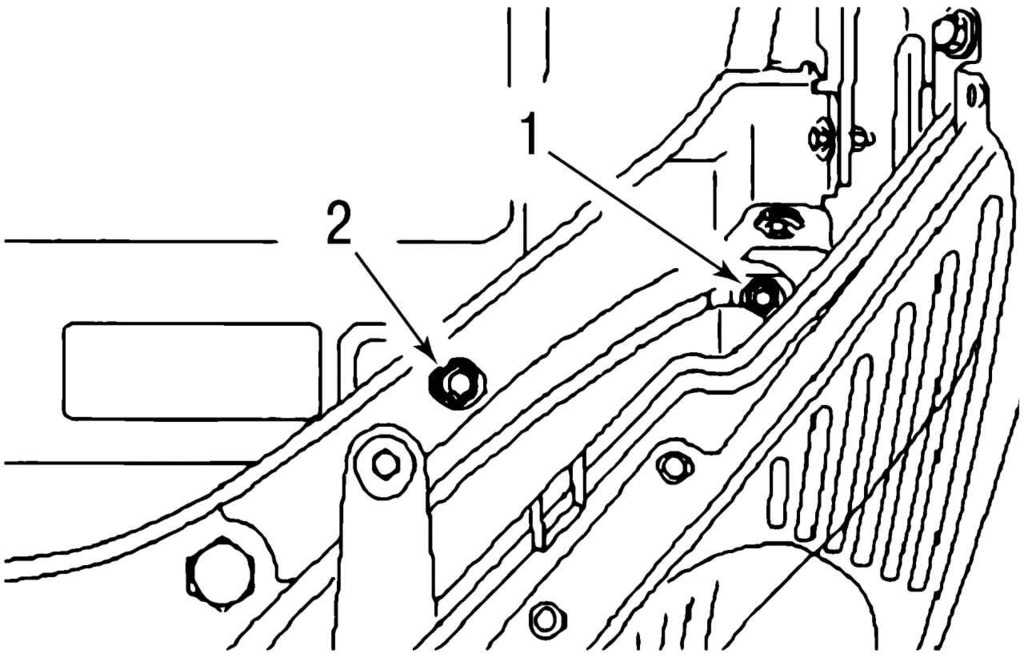

1 — регулировочный болт по вертикали;

2 — регулировочный болт по горизонтали

Регулировку фар проводите болтами при открытом капоте;

Включите зажигание и ближний свет;

Вращайте болт установки по вертикали, пока граница света и тени ближнего света с правой стороны не пересечется с установочной линией;

Вращайте болт установки по горизонтали, расположенный на внутренней стороне фары, пока излом световой картинки ближнего света точно не попадет на установочную точку (часть рассеянного света до 15% может лежать выше установочной линии);

После такой регулировки ближнего света дальний свет будет соответствовать норме.

Возможные проблемы и пути их решения

Из неисправностей освещения автомобилей Форд Фокус 2 наиболее часто встречается проблема, что не горит ближний свет. Так получается потому, что он загорается чаще и не только в ночное время. Требование ездить днем с включенным ближним светом или дневными ходовыми огнями приводит к тому, что лампы работают в перегруженном режиме и быстро перегорают. Неисправность устраняется путем замены перегоревших элементов.

Не следует заменять только сгоревший прибор. Вторая лампа работает столько же, следовательно, придет в негодность в ближайшее время. К тому же, в процессе работы меняется спектральный состав излучения, поэтому даже источники света одной марки будут светить по-разному.

Часто случается, что после замены фара все равно не работает. Причину нужно искать в блоке предохранителей. При перегорании спирали нити накаливания могут происходить броски тока, способные пережечь предохранитель. Если не горели обе лампы, причина кроется в общем предохранителе, а если только одна, то проверке подлежит предохранитель в цепи неисправного прибора.

При установке новых элементов запрещается использовать самодельные вставки или устройства большего номинала. Это может вызвать оплавление и возгорание электропроводки. Если установленный предохранитель опять сгорел, нужно искать причину, а не снижать чувствительность токовой защиты.

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно. Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.

Не забываем выставить корректор фар в положение «0».

Видим, что фары светят на встречную полосу движения.

По нарисованным на стене меткам определяем, куда нужно сдвигать фары.

Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.

«Галочки» световых границ должны стоять ровно и четко.

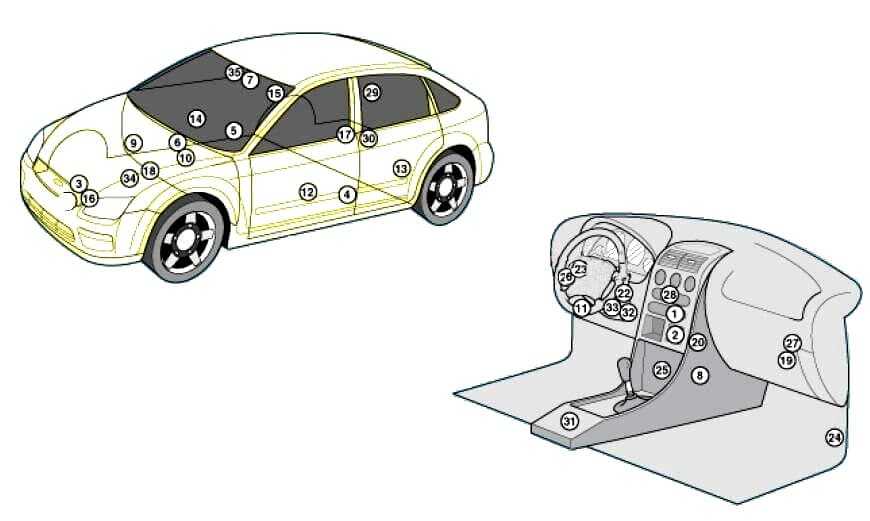

Общее расположение блоков

На данной схеме представлено расположение всех электронных блоков управления.

Схема

Описание

1 Электронным блок управления кондиционером
2 Датчик температуры воздуха подаваемого из вентиляционной решетки приборной панели
3 Датчик удара (SRS)
4 Датчик удара SRS, со стороны водителя
5 Датчик удара SRS, со стороны пассажира
6 Звуковой сигнал противоугонной системы
7 Датчик солнечного света
8 Дополнительный отопитель-электрический
9 Дополнительный отопитель-топливный
10 Аккумуляторная батарея
11 Диагностический разъем (DLC)
12 Блок управления электрооборудованием двери водителя – в двери
13 Блок управления электрооборудованием левой задней двери – в двери
14 Блок управления электрооборудованием двери пассажира – в двери
15 Блок управления электрооборудованием правой задней двери – в двери
16 Блок управления электродвигателем вентилятора системы охлаждения
17 Блок управления подачей присадки
18 Блок предохранителей /реле, моторный отсек
19 Блок предохранителей /реле приборная панель
20 Резистор электродвигателя вентилятора отопителя-около электродвигателя вентилятора отопителя
21 Звуковой сигнал
22 Кольцевая антенна иммобилайзера
23 Реле указателей поворота -в переключателе указателей поворота
24 Инерционный выключатель отсечки подачи топлива
25 Блок управления системы keylessentry
26 Блок управления освещением
27 Многофункциональный блок управления-в блоке предохранителей/ реле приборной панели-функции: Система кондиционирования, противоугонная система, дополнительный обогреватель-электрический, центральный замок, обогреватель лобового стекла, лампы освещения салона, очиститель/ омыватель лобового стекла
28 Блок управления навигационной системой
29 Блок управления системой парковки
30 Блок управления стояночным тормозом
31 Электронный блок управления SRS
32 Э/м клапан замка рулевой колонки
33 Датчик положения рулевого колеса
34 Электронный блок управления КПП
35 Датчик дождя (очиститель лобового стекла)

Принципы регулировки фар на Форд Фокус 2

Регулировка фар производится раздельно по вертикали и горизонтали.

Все это делается в условиях СТО. Тем не менее приблизительную регулировку можно провести самостоятельно.

Для этого будем использовать регулировочные винты на корпусе фары. Их по два на каждой — один регулирует горизонтальное положение луча света, второй — вертикальное. Первый находится в верхней тыльной части корпуса фары, второй снизу. Винты можно прокручивать либо отвёрткой с плоским шлицом, либо шестигранником на 7 мм.

Требования

Для правильной регулировки необходимо, чтобы автомобиль находился на ровной поверхности на расстоянии 3 м от ровной стены. При этом машина должна быть полностью заправлена, а в багажнике должна находиться запаска и штатный набор инструментов, чтобы подвеска приняла положение, соответствующее нагрузке снаряжённой массы автомобиля. На водительское сиденье рекомендуется уложить груз массой 60-70 кг, а корректор угла светового потока выставить в нулевое положение.

Схема регулировки фар.

Процесс регулировки

Регулировку выполняем так:

  1. Проверяем и при необходимости доводим до нормы давление в колёсах.Не забываем выставить корректор фар в положение «0».
  2. Качаем автомобиль спереди и сзади, чтобы подвеска приняла нейтральное положение.
  3. Включаем ближний свет.Видим, что фары светят на встречную полосу движения.
  4. Регулируем фары отдельно, прикрыв одну из них непрозрачным материалом.По нарисованным на стене меткам определяем, куда нужно сдвигать фары.
  5. Выставляем горизонтальное положение пучка света, вращая регулировочный винт, который находится ближе к центу машины. Высота границы светового пятна на стене должна быть приблизительно равной высоте центров фар относительно грунта.Шестигранным ключом выставляем положения отражателей фар с помощью двух регулировочных винтов.
  6. Регулируем положение фар в вертикальной плоскости. Для этого вращаем второй винт, который находится ближе к крылу. Выставляем фары так, чтобы расстояние между центрами световых пятен на стене было в пределах 1250-1275 мм.«Галочки» световых границ должны стоять ровно и четко.
  7. При необходимости корректируем световой поток в условиях дороги винтами или корректором угла наклона фар, если фары отрегулированы синхронно.

Источники

  • https://r-ro.ru/turbonadduv/regulirovka-far-ford-fokus-2-restajling.html
  • https://adx-motors.ru/elektrosistemy/regulirovka-far-ford-fokus-2-dorestajl.html
  • https://ilifia-club.ru/tehobsluzhivanie/regulirovka-far-ford-fokus-2.html
  • https://zapchasti34.ru/elektrika/nastrojka-far-ford-fokus.html
  • https://AvtoKart.ru/diagnostika-i-remont/regulirovka-protivotumannyh-far-ford-fokus-4.html
  • https://MySummerCar.ru/uhod-za-avto/kak-nastroit-fary-ford-fokus-2.html

Стояночные огни

В различных комплектациях реализована схема включения стояночных огней. Чтоб её активировать, необходимо установить ручку напротив пиктограммы стояночных огней и вмять переключатель на один щелчок, заглушив движок. Смотрится это так.

Включение парковочных огней.

Комфортная штука, когда врубаются габариты, подсветка номера и приборной панели отключается с целью экономии заряда аккума. Что вы выберете, какой головной свет включён, наша фирма может всегда включить противотуманные фары, вытянув на себя лично на один щелчок ручку включения. Чтоб включить противотуманную фару сзади, вытягиваем ручку ещё на один щелчок на себя лично.

Источник



Как отрегулировать фары Форд Фокус 2: пошаговая инструкция

Правильная регулировка фар на автомобиле играет очень важную роль. От этого фактора напрямую зависит качество обзора в тёмное время суток, а также в непогоду: в дождь, снег или туман. При неправильно настроенных фарах луч света создаёт завесу, которая слепит и самого водителя, и тех, кто движется навстречу. Таким образом, создаётся опасная обстановка на дороге, угрожающая безопасности водителя и проходящих рядом транспортных средств и пешеходов.


Автомобиль Ford Focus 2 на дороге

Настройка фар в автомобиле «Форд Фокус 2 Рестайлинг»

Давайте на примере «Форд Фокус 2» разберёмся, каким образом выполняется регулировка фар ближнего света для обеспечения безопасности на дороге. Это довольно несложная работа, которую можно выполнить самостоятельно. Вряд ли вам понадобится для этого больше 10–15 минут.

Итак, рассмотрим весь процесс поэтапно:

Вашему вниманию — схема расположения световых пятен при включенных фарах автомашины.


Схема расположения световых пятен при включенных фарах автомобиля

  1. Перед началом работ следует обязательно обеспечить нужное давление воздуха в шинах — это влияет на высоту фонарей над покрытием дороги.
  2. Ставим автомашину перед стеной с гладкой поверхностью. Расстояние должно быть около 3 м. Кладём на водительское место груз, масса которого составляет около 75 килограммов. Рисуем на стене разметку аналогично приведённой на схеме. Поперечная ось симметрии должна быть на нулевой линии экрана. Далее необходимо покачать машину, чтобы пружины подвесок нашли своё положение.
  3. Проводим измерения расстояния от центра фар до поверхности пола. Оно соответствует величине h на стене.
  4. Устанавливаем на приборной доске регулятор электрокорректора в нулевое положение.
  5. Включаем фонари ближнего света.
  6. Регулировка выполняется для каждого фонаря отдельно. Другой в это время можно закрыть чистой материей. Винты для настройки находятся сверху блока фары — они шестигранные. Один из них отвечает за горизонтальную настройку, другой — за вертикальную.
  7. Настраиваем до тех пор, пока световые пучки на стене не станут полностью отвечать нанесённой схеме.
  8. Фонари можно считать настроенными, если верхние края левых областей световых пятен совпали с чертой 4, а вертикальные полосы 1 и 2 идут через точки Е1 и Е2 пересечения горизонтальных и наклонённых областей пучков света.

Заключение

Регулировка фар — крайне ответственная задача, от которой зависит безопасность водителя машины и встречных транспортных средств, а также пешеходов. При неправильно настроенных фонарях возрастает опасность аварийной ситуации, поскольку слишком высоко расположенный пучок света может слепить водителя машины встречного транспорта, ощутимо затрудняя обзор.


Конструкция фары Ford Focus 2

На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!

Образование высшее: Читинский государственный университет, институт технологических и транспортных систем, специальность — автомобили и автомобильное хозяйство. Ремонт легковых автомобилей отечественного и зарубежного происхождения. Ремонт ходовой,…

okuzove.ru

Как заменить противотуманную фару на Форде Фокус 2

Провести замену противотуманки возможно самостоятельно, выполнив стандартный перечень мероприятий. Определяют необходимость установки новой лампы на Форд Фокус 2, ориентируясь на внешние признаки.

Если ПТФ не включается или свечение тусклое, а в процессе осмотра обнаруживаются механические повреждения или есть признаки разгерметизации, выражающиеся в наличии конденсата, то требуется снять старую фару и установить новый оптический элемент.

Предварительная подготовка


Противотуманную фару заменяют, используя следующие материалы с инструментами:

  • Гаечные ключи.
  • Отвёртки.
  • TORX T 20.
  • Перчатки – тканевые.
  • ПТФ – 1209177.

Необходимо установить Форд Фокус над смотровой ямой или на сухой ровной площадке.

Схема проведения процедуры

Работа начинается с открывания капота и откручивания крепёжных винтов, фиксирующих головную фару. Головной элемент отводится в сторону, отключать его от электропроводки необязательно. Достаточно получить доступ к корпусу оптического элемента Форда Фокус.

Впоследствии поворачивается патрон лампы, входящий в конструкцию оптики в виде конструктивного элемента. Необходимо вращать деталь против хода часов, и нажав на фиксирующий компонент разъёма проводки демонтировать патрон

Внимание! Необходимо помнить об использовании ламп, относящихся к серии Н11 и имеющих уровень мощности 55 Вт

Требуется снять декоративный элемент на бампере, поддев его отвёрткой и сдёрнув с удерживающих деталь замков. Надо нащупать фиксатор накладки, дотянуться до которого проще сверху, изнутри над расположенным сзади сегментом ПТФ. Компонент удаляется с лицевой части бампера.

Важно! Деталь удерживается цепкими, но хрупкими фиксаторами, вынуждающими действовать предельно аккуратно. Основные нюансы тюнинга Форда Фокус 2

Основные нюансы тюнинга Форда Фокус 2

Винты, прикрепляющие оптику, откручиваются с помощью набора TORX T 20. Окончательно отсоединив компонент от бампера, вытаскивают из посадочного гнезда фару, нажимая на фиксатор разъёма, позволяющий отключить проводной электрический жгут.

Сняв оптику, надо провести замену, выполняя операции в обратной последовательности. Рекомендуется отрегулировать световой пучок, добившись оптимальной работы светового оборудования. Придерживайтесь предлагаемого алгоритма и процедура, пройдёт успешно. Внимательно отнеситесь к фиксации проводки во время установки компонента в нишу и обратной сборки.

Вам также может понравиться

Тюнинг Форд Фокус 2 своими руками

Если кому и удается время от времени удивлять автомобильный мир — так это старику Форду. Количество его гениальных находок и бездарных провалов, случившихся за сто десять лет беспрерывного производства автомобилей, зашкаливает. К чести фирмы стоит отметить: неудачи у нее случаются вдесятеро реже побед.

Одним из кардинальных успехов стало и решение о выпуске автомобиля Ford Focus. Модель — в любой из ее модификаций — пользуется необычайной популярностью в России и мире. Заметив стремление покупателя придать серийным Фордам Фокус черт выраженной индивидуальности, производитель выпустил второе, улучшенное поколение машины.

Регулировка фар на Форд Фокус 2

В Форд Фокус 2 регулировка фар осуществляется с помощью двух винтов, отвечающих за горизонтальное и вертикальное положения рефлектора. Для самостоятельной настройки нужна небольшая подготовка:

  1. Проверить давление в шинах. При необходимости накачать колеса до требуемых значений, указанных в руководстве по эксплуатации или табличке за водительской стойкой.
  2. Очистить багажное отделение от лишнего груза.
  3. Наполнить топливный бак минимум до половины.
  4. Выбрать ровную площадку с ровной стеной (это могут быть ворота гаража, стена магазина, дома или ровный забор).
  5. Приготовить инструменты (рулетка, крестовая отвертка, ключи Torx, мел или маркер).
  6. В зависимости от комплектации для регулировочных винтов нужен ключ-зведочка Torx или шестигранник «на 7».

Регулировка оптики не занимает много времени, не требует определенных знаний. Для настройки нужно выполнить шаги:

  • установить автомобиль на площадке перед стеной на расстоянии ровно в 3 метра;
  • открыть капот, включить ближний свет;
  • замерить высоту положения лампы относительно земли, перенести линию с такой же высотой на стену;
  • отметить центр нашего автомобиля вертикальной линией на стене;
  • между центрами пучка от левой и правой фары, при помощи винта, установить расстояние в 1270 мм (центр пучка находится на месте перехода горизонтальной границы в направленную галку);
  • положение горизонтальной линии — на 35 мм ниже отмеченной ранее высоты положения лампы;
  • когда указанные значения верны, то регулировку оптики можно считать законченной.

В Ford Focus 2 рестайл и дорестайл настройка фар ничем не отличается, кроме расположения винтов, регулирующих свет.

Настройка положения фар в Фокус 3

Требования для настройки галогеновых фар в Фокусе третьей генерации ничем не отличаются от автомобиля второго поколения. Неизменными остаются параметры удаленности от стены и этапы подготовки перед проведением работ. Центры пучка фар располагаются на расстоянии, равном 1280 мм, так как автомобиль немного шире.

Главное и единственное отличие — регулировочный винт: для него потребуется особый шестигранный ключ «на 8». Приобрести инструмент можно в автомобильном магазине или на рынке.

В максимальных комплектациях устанавливаются ксеноновые лампы. В таком случае придется обращаться в официальный сервис со специальным оборудованием. Линзы Фокуса 3 модели регулируются только оптическим стендом, который автоматически определяет пучок света и указывает необходимые настройки.

VESKO-TRANS.RU

Авто Ford Focus корректор

Форд Фокус фар 2.4

Если вы наденете куртку вечером для горячего двигателя, утром вы увидите, что запустить двигатель легче, потому что он будет немного теплее окружающего воздуха. Просто убедитесь, что двигатель не слишком горячий, который отличается от температуры выпускного коллектора. Эта куртка (или одеяло) может загореться.

Ford Focus заменил Escort в 1998 году. Название новейшего автомобиля Ford Focus впервые было определено в 1998 году.

1 поколение Ford Focus (Ford Focus) имеет дизайн, отличающий его от других автомобилей, усиленный определенным углом лобового стекла и спортивный дизайн задней части кузова, что отличает его от ближайших конкурентов класса C. Меньший профиль повышает устойчивость и динамичность автомобиля, они не сразу заметны, потому что увеличение пассивной безопасности и жесткости кузова Focus (Focus) смешивается с удлиненной колеей и увеличенной колесной базой, что делает его более устойчивым при прохождении поворотов и позволяет достичь путь. это проницательный и предсказуемый ответ руля. корректор фара Ford Focus 4.5

В 2001 году Ford Focus первого поколения был рестайлинг. Конфигурации затронули следующие узлы:

Разборка и снятие фар Форд Фокус 2

Ford Focus II в кузове рестайл появился на отечественных дорогах в 2009 году, а его основным отличием от базовой версии стали передние и задние фары. У передней фары была изменена конструкция и расположение компонентов. Если элементы освещения вышли из строя, необходимо произвести снятие фары и ее последующую разборку, о чем мы поговорим в этом материале.

Как снять и заменить фару Ford Focus II

Снять фару Фокуса 2 рестайл-версии можно по той же схеме, что и на любых автомобилях тех лет. Работа легко выполняется за 15 минут, вместе с заменой фары или внутренних элементов. Для этого потребуется длинная тонкая отвертка с плоским наконечником, ключ TORX30.

Регулировка фар автомобиля Форд Фокус 2

Знаменитый автомобиль Ford Focus II имеет высококачественную заводскую оптику. Основываясь на комплектации машины, внешнее освещение осуществляется посредством рефлектора и галогенной лампы или ксеноновой линзы с автоматическим омывателем.

Регулировка света фар транспортного средства – довольно редкое мероприятие, так как система имеет надежные компоненты. Тем не менее, если вы угодили в глубокую яму на дороге или побывали в ДТП, это могло вызвать смещение линзы или отражающей детали со штатного места. При этом настроить фары ближнего света не составит большого труда даже начинающему автолюбителю.

Как понять, нужна ли фарам регулировка?

Регулировка ближнего света для популярной американской техники необходима, если дорога недостаточно хорошо подсвечивается при передвижении ночью.

Существуют и визуальные показатели неправильной настройки:

  • Движущиеся навстречу автомобили начали чаще моргать дальним светом при ночном перемещении по трассе;
  • Пучок света «заваливается» в левую или правую сторону, недостаточно подсвечивая основную зону дорожного полотна;
  • Световой поток значительно потускнел и направлен кверху, подсвечивая верхушки домов, деревьев и столбов;
  • Луч слишком сваливается книзу, а освещения очень мало для ночного передвижения, даже если активировать дальний свет.

Если вы отметили хотя бы одно из перечисленных обстоятельств на своем автомобиле, необходимо регулировать фары. Для начала проверьте, какую позицию занимает переключатель электрокорректора фар внутри машины. Необходимо возвратить ручку в положение «0» и проверить, исчезла ли проблема. Необходимые настройки фар автомобиля дорестайл и рестайл-версии могли сбиться в результате случайной активации кнопки настройки пучка света, но если регулировка установлена верно, придется настраивать сам механизм узла.

На что влияет правильная регулировка фар Ford Focus II

Грамотная регулировка света Ford Focus II позволяет добиться требуемого уровня безопасности, включая получение отличного обзора при езде ночью и в плохую погоду. Пренебрегая настройкой, можно получить серьезные проблемы, к примеру, не заметив на обочине трассы другую машину или излишне ослепляя встречных водителей.

Регулировка фар своими руками возможна, но чтобы точно настроить всех характеристики, потребуются специальные инструменты и навыки. Чаще всего эта процедура производится в сервисном центре, но приблизительная регулировка возможна и «в домашних условиях».

При самостоятельной наладке можно воспользоваться регулировочными винтами, размещенными на корпусе фары, по 2 с каждой стороны. Один из винтов отвечает за горизонтальное положение светового потока и расположен в верхней тыльной зоне корпуса, а другой находится снизу фары и контролирует вертикальную позицию пучка света. Прокрутка винтов возможна с помощью плоской отвертки или 7-миллиметрового шестигранного ключа.

Правильная ручная регулировка требует размещения транспортного средства на ровной поверхности, примерно в трех метрах от ровной стены. Стоит залить полный бак топлива, а в багажник поместить запасное колесо и штатные инструменты. Это позволит подвеске переместиться в позицию, соответствующую традиционно снаряженной машине. На сиденье водителя эксперты советуют положить какой-либо груз массой 60-70 килограмм, также необходимо поставить угол светового потока в позицию «0».

Заключение

Регулировка фар — крайне ответственная задача, от которой зависит безопасность водителя машины и встречных транспортных средств, а также пешеходов. При неправильно настроенных фонарях возрастает опасность аварийной ситуации, поскольку слишком высоко расположенный пучок света может слепить водителя машины встречного транспорта, ощутимо затрудняя обзор.

На примере автомобиля «Форд Фокус 2» вы смогли убедиться, что настройка такого рода — задача несложная. С ней вполне может справиться любой автолюбитель, не обращаясь за помощью к специалистам из автосервиса. Всё, что для этого нужно — начальные навыки черчения, чистая стена и добросовестное отношение с вашей стороны. Если вы аккуратны и внимательны, то без труда сумеете отрегулировать фары вашей машины. Желаем удачи!

Если у вас по какой-либо причине нет возможности отрегулировать фары в сервисном центре, то можете воспользоваться следующей методикой.

Выводы

Правильная и своевременная регулировка фар на любом автомобиле является очень важным мероприятием, ведь от этого зависит не только ваша безопасность, но и других участников дорожного движения. Если фары отрегулированы неправильно, это значительно увеличивает риск дорожно-транспортных происшествий, так как излишне высоко идущий световой поток может ослеплять встречные транспортные средств и значительно ухудшать обзор.

Если все этапы пройдены правильно и рекомендации были соблюдены, даже новичок сможет выполнить грамотную настройку фар на своем Форд Фокус второго поколения. Вы моментально увидите положительный эффект от таких несложных действий, но после самостоятельной регулировки необходимо все же показать автомобиль специалистам на СТО, чтобы они убедились в правильности работы освещения.

Тем не менее, если вы не уверены в своих навыках и способности произвести самостоятельную настройку фар ближнего света автомобиля Ford Focus 2, лучше всего обратиться за помощью к профессионалам. СТО располагают специальным оборудованием для быстрой и эффективной настройки фонарей машины. Проведение регулировки светового потока в условиях сервисного центра не потребует внушительных денежных вложений, но зато вы будете уверены, что все работы проведут правильно и с соблюдением мер безопасности.

голоса

Рейтинг статьи

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
