Правильно прокачиваем гур своими руками за 20 минут

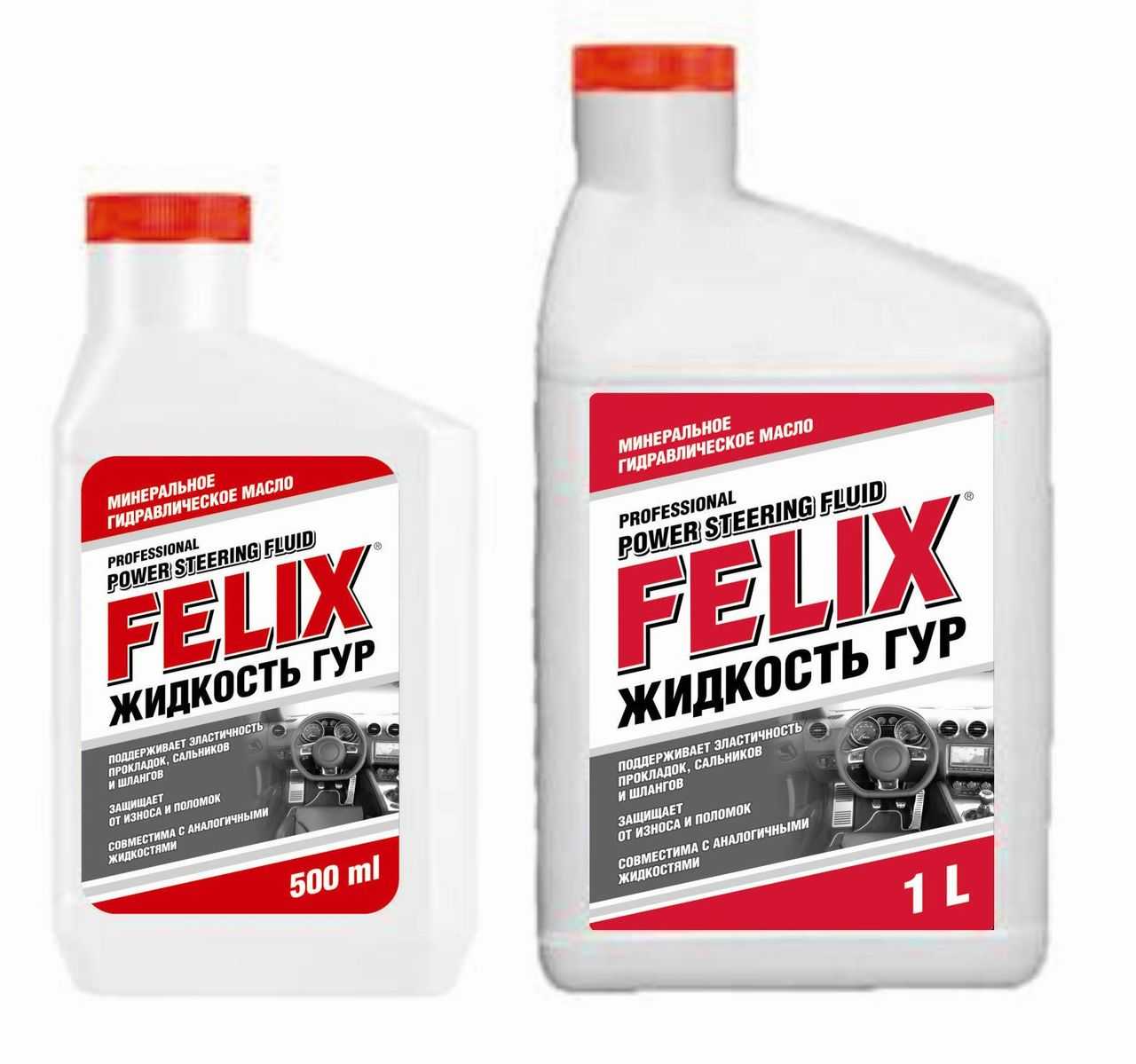

Что лить в ГУР

Ответ на этот вопрос прост — жидкость, которую рекомендует производитель вашего автомобиля. И проводить эксперименты здесь недопустимо. Дело в том, что если постоянно использовать масло, не подходящее по составу для вашего ГУР, то со временем велика вероятность полного выхода из строя гидроусилителя.

Поэтому при выборе, какую жидкость лить в ГУР, необходимо учитывать следующие факторы:

GM ATF Dexron III

  • Рекомендации автопроизводителя. Не нужно заниматься самодеятельностью и лить в систему ГУР что попало.
  • Смешивание допустимо лишь с похожими составами. Однако использовать такие смеси продолжительное время нежелательно. При первой же возможности выполните замену жидкости на рекомендованную производителем.
  • Масло должно выдерживать значительные температуры. Ведь в летний период они могут разогреться до +100°С и выше.
  • Жидкость должна быть достаточно текучей. Ведь в противном случае возникнет чрезмерная нагрузка на насос, что приведет к преждевременному выходу его из строя.
  • Масло должно обладать значительным ресурсом использования. Обычно замену проводят проводят через 70…80 тысяч километров пробега или раз в 2-3 года, в зависимости от того, что наступит раньше.

Также многих автовладельцев интересуют вопросы по поводу, можно ли заливать в гур трансмиссионное масло? Или моторное масло? Что касается вторых, то сразу стоит сказать — нет. А вот на счет первых — то их использовать можно, однако с определенными оговорками.

Самыми распространенными являются две разновидности жидкостей — Dexron и Power Steering Fuel (PSF). Причем первая распространена больше. В настоящее время, в основном, используют жидкости, соответствующие стандартам Dexron II и Dexron III. Оба состава изначально были разработаны компанией “Дженерал Моторз”. Dexron II и Dexron III в настоящее время выпускается многочисленными производителями по лицензии. Между собой они отличаются температурным диапазоном использования.Немецкий концерн Daimler, куда входит и всемирно известный Mercedes-Benz, разработал собственную жидкость для ГУР, имеющую желтый цвет. Однако в мире много компаний, производящих такие составы по лицензии.

Соответствие машин и жидкостей ГУР

Приведем небольшую таблицу соответствий жидкостей для гидроусилителей и непосредственными марками автомобилей.

Марка автомобиля Жидкость для ГУР
FORD FOCUS 2 (“Форд Фокус 2”) Зеленая — WSS-M2C204-A2, Красная — WSA-M2C195-A
RENAULT LOGAN (“Рено Логан”) Elf Renaultmatic D3 или Elf Matic G3
Chevrolet CRUZE (“Шевроле Круз”) Зеленые — Pentosin CHF202, CHF11S и CHF7.1, Красная – Dexron 6 GM
MAZDA 3 (“Мазда 3”) Оригинальная ATF M-III или D-II
ВАЗ ПРИОРА Рекомендовано типа — Pentosin Hydraulik Fluid CHF 11S-TL (VW52137)
OPEL (“Опель”) Dexron разных типов
TOYOTA (“Тойота”) Dexron разных типов
KIA (“Киа”) DEXRON II или DEXRON III
HYUNDAI (“Хендай”) RAVENOL PSF
AUDI (“Ауди”) VAG G 004000 М2
HONDA (“Хонда”) Оригинальные PSF, PSF II
Saab (“Сааб”) Pentosin CHF 11S
Mercedes (“Мерседес”) Специальные составы желтого цвета для концерна Daimler
BMW (“БМВ”) Pentosin chf 11s (оригинал), Febi S6161 (аналог)
Volkswagen (“Фольксваген”) VAG G 004000 М2
Geely (“Джили”) DEXRON II или DEXRON III

Если в таблице вы не нашли марку своего авто, то рекомендуем вам посмотреть статью о 15 лучших жидкостях для ГУР. Вы наверняка найдете для себя много интересного и подберете жидкость, которая оптимально подойдет для ГУР вашей машины.

Предназначение гидроусилителя ↑

Основная функция – управление автомобилем с помощью перераспределения давления в маслоканалах. Сила передаётся от насоса к поршню. Агрегат обеспечивает комфортной ездой, плавностью управления. Скорость взаимодействия напрямую зависит от вязкости трансмиссионного масла. Не следует принимать буквально, что чем больше вязкость, тем хуже и наоборот. Нет, это глубокое заблуждение.

Жидкость для рулевого механизма заливается в специальный бачок, расположенный в моторном отсеке автомобиля. Масляный насос в дальнейшем перераспределяет смазку в соответствии с потребностями механизма. Попутно, смазывается всё устройство. Равно как и в моторе, присутствует сила трения, выделяется тепло, изнашиваются детали. Маслянистая основа охлаждает механизм, отводит излишнее тепло, предотвращает перегрев, выход со строя, защищает от коррозии.

Как отремонтировать насос гидроусилителя руля своими руками?

Для ремонта насоса гидроусилителя руля своими руками механизм придется демонтировать и полностью разобрать.

Это потребует подготовки инструментов и материалов:

  • гаечный ключ на 12 и комплект головок;
  • съемное приспособление для демонтажа стопорных колец;
  • ремкомплект для насоса ГУР;
  • при его отсутствии понадобятся две шайбы и прокладка заднего кожуха;
  • два уплотнительных элемента;
  • сальник;
  • подшипниковое устройство, его диаметр должен составить 3,5 см;
  • технический шприц с подсоединенным шлангом, потребуется для удаления старого масла из системы;
  • емкость для сбора смазочной жидкости;
  • верстак или чистый стол, на котором будет производиться разбор насосного устройства;
  • мелкозернистая наждачная бумага, а также чистая ветошь без ворса.

Демонтаж насоса

Процедура снятия насосного устройства производится так:

  1. Открывается моторный отсек, гаечным ключом ослабляется болт, фиксирующий узел на скобе. Для откручивания используется отверстие, расположенное в шкиве.
  2. Затем полностью откручивается стопорная гайка натяжительного устройства, производится демонтаж приводного ремешка.
  3. С помощью шприца с подключенным патрубком надо полностью выкачать смазочное вещество из резервуара под капотом. Слив жидкости выполняется в заранее подготовленную емкость. Для полного удаления смазки из бачка рулевое колесо проворачивается до упора в крайнее левое и правое положения. Эту процедуру надо повторить несколько раз, пока магистрали не будут полностью очищены.
  4. Затем ослабляется хомут на патрубке, который идет от расширительного резервуара. Сам шланг после этого демонтируется.
  5. Выкручивается винт, крепящий магистраль высокого давления. Она идет от насосного механизма в систему.
  6. Извлекается осевой болт, который крепит устройство на скобе. Вместо этого элемента устанавливается отвертка или стальной прут соответствующего диаметра. Это позволит застопорить на месте вал и предотвратить его проворачивание. Затем выкручивается гайка, которая крепит шкив насосного механизма.
  7. Устройство извлекается, для этого его надо потянуть вверх.

Пользователь Игорь Наконечный подробно рассказал о процедуре демонтажа насосного механизма с автомобиля на примере модели Чери Амулет.

Разборка и ремонт устройства

Процедура разбора и устранения дефектов выполняется так:

Сначала насосный механизм ставится на чистую поверхность. С его корпуса убираются остатки смазочной жидкости и загрязнений.
Используя съемник, производится удаление стопорного кольца подшипникового устройства.
Гаечным ключом выкручиваются винты, фиксирующие заднюю крышку

Ее необходимо осторожно поддеть с помощью отвертки. После этого крышка извлекается

При этом надо следить, чтобы лопасти роторного механизма не выпали из корпуса, их нужно аккуратно извлечь.
Демонтированные детали кладутся на поверхность стола. Желательно их положить на заранее промаркированные бумажки, это позволит предотвратить проблемы при дальнейшей сборке. Рекомендуется запомнить положение данных элементов в собранном виде. При выполнении монтажа закругленную часть лопастей необходимо установить наружу.
Производится снятие пластины, а также всех составляющих элементов, расположенных под ней.
Выбивается шкив, но при этом нельзя бить по устройству сильно. Это делается аккуратно, по валу надо постукивать отверткой.
Производится демонтаж подшипникового устройства со шкива насосного механизма. Если деталь изношена и на ее поверхности имеются неровности, то она подлежит замене.
Выполняется проверка всех составляющих компонентов насосного устройства на наличие дефектов и износа. При необходимости производится очистка деталей от загрязнений и шероховатостей. Для выполнения задачи используется мелкозернистая наждачная бумага. Если своевременно произвести очистку, это позволит уменьшить зазоры и увеличить ресурс эксплуатации насоса в целом.
Процедура сборки осуществляется в обратном порядке. При выполнении задачи надо произвести замену сальника, уплотнительных элементов, а также шайб.

Советы и рекомендации

С учетом того, что ГУР является важным и ответственным уз лом, а замена ГУРа  достаточно дорогая (сам гидроусилитель в сборе стоит дорого даже для бюджетных авто), рекомендуется уделять повышенное внимание данной системе

Важно проверять уровень масла, следить за его состоянием и своевременно осуществлять замену жидкости

Уровень масла в бачке ГУР должен быть на отметке не выше «мax» и не ниже «min». Если заметно понижение, тогда где-то происходит утечка, необходима диагностика гидроусилителя. При этом нельзя просто доливать жидкость и дальше эксплуатировать автомобиль длительное время.

Дело в том, что отсутствие герметичности приводит к тому, что происходит быстрый износ  насоса и других элементов рулевого управления, ухудшается подвижность редукционного клапана, детали перегреваются, изнашиваются зубья вала рулевой рейки и т.д.

Если с уровнем все в  порядке, для проверки масла в ГУР нужно открыть расширительный бачок, затем любым удобным способом сделать забор масла и капнуть на лист чистой бумаги. В норме жидкость должна быть прозрачной, цвет должен быть нормальным, без сильного потемнения.

Если же масло мутное, с примесями или виден осадок, тогда жидкость подлежит замене.  Осадок указывает на распад присадок, которые уже не работают в таком масле.  Это значит, что масло в ГУР может пениться, сильно окисляться, не защищает от износа и коррозии и т.д.

Другими словами, гидравлическая жидкость  является расходником, который стареет в процессе эксплуатации. Рабочую жидкость в ГУР необходимо менять по регламенту, а также замена может потребоваться чаще (с поправкой на тяжелые условия эксплуатации, поломки ГУР и т.д.).

Например, если произошла разгерметизация системы гидроусилителя, имели место поломки гидравлического цилиндра, управляющего золотника или насоса или же рулевая рейка или насос менялись целиком, после ремонта масло необходимо сменить полностью.

В рамках замены обязательна чистка бачка ГУР. Сделать это можно обычным очистителем, затем бачок продувается воздухом из компрессора. Если же в бачке сильно загрязнена сетка, проще установить новый бачок.

Еще добавим, что если на шлангах ГУР видны дефекты (трещины, расслоения), а также возникли проблемы с магистралями высокого давления и их штуцерами, такие элементы нужно заменить.

Самостоятельная замена жидкости ГУР на Ford Fusion

09.07.2015 2 905


как заменить жидкость в ГУРе на Форд Фьюжн

Замена жидкости ГУР на Форд Фюжн не предусмотрена производителем, однако, как показывает практика, делать это необходимо, замена положительно сказывается на работе гидроусилителя, а управление становится более комфортным. Менять жидкость ГУР ОБЯЗАТЕЛЬНО если:

  • Жидкость потемнела или изменила цвет;
  • У жидкости появился неприятный запах горелого;
  • Производится замена деталей ГУРа или шлангов;
  • Вы купили авто с большим пробегом и не уверены в том, «что» залито в бачок ГУР;
  • Руль тяжело поворачивается, возникают проблемы с управлением.

Особенности выбора жидкости ГУР

Прежде всего, замена масла в ГУР предполагает слив старой жидкости и заливку новой в полном объеме

При этом важно понимать, что для разных автомобилей могут использоваться разные жидкости гидроусилителя. В одних случаях это обычная ATF для АКПП (типа Dexron), тогда как в других только специальные минеральные масла и жидкости типа PSF

По этой причине следует подобрать такую жидкость, которая рекомендуется для гидроусилителя конкретного автомобиля. На практике,  нужно воздержаться от экономии на данном узле, так как замена выполняется не так часто.

Важно понимать, что  в процессе работы масло в ГУР сильно нагревается. На самом деле, условия не такие уж и щадящие, как многие могут подумать

Самом собой, чтобы гидроусилитель нормально работал, масло должно соответствовать всем требованиям, допускам и рекомендациям,  а также отличаться стабильностью в тяжелых условиях и т.д.

Эксплуатационные показатели

Конструктивно, механизм управляющий движением транспорта включает: устройство, меняющее движение вала под углом, устройства, распределяющее усилие жидкости осевого типа, интегрированной силовой камеры. Касательно применяемого передающего механизма, используется: «шнек – шар», «гайка – вытеснитель», зубчатая четверть круга с конической рейкой.

Параметры усилителя (3400020):

Показатель Разъяснение
Усилие на переднюю пару колёс, (т) 5,5
Импульс кручения выходного вала усилителя, напор 9МПа, (Нм) 4000
Возможный нагрев смазки усилителя, (°С) 90
Отношение зубьев усилителя ведомых и ведущих 21,7 к 1
Сальник вала сошки ГУР КамАЗ 4310 размер, (мм) 57,2*76*8
Вентиль усилителя, ограничивающий напор, (МПа) 8-9
Проходимость распределяющего устройства усилителя, (дм 3 /мин) 15
Выворот сошки усилителя, (град.) 86
Канавка усилителя, направленность левая
Масса усилителя, (кг) 47,2

Сальник сошки усилителя КамАЗ:

Какое масло в ГУР Форд Фьюжн ?

Признаки необходимости замены жидкости ГУР на Форде Гидравлическая жидкость в автомобилях Ford Fusion представляет собой технологическое масло, с помощью которого передается сопротивление от насоса к гидроцилиндру ТС. Циркуляция вещества происходит по связывающим узлам ГУР системы, а также шлангам.

Недостаток масла требует его своевременной заливки. Прокачиваем таким образом два раза на заглушенном двигателе, затем заводим его и делаем также уже на заведённом. Делаем так раз пять, шесть раз, затем снимем автомобиль с домкратом и повторить всё под нагрузкой. Во время прокачки из системы будет вытеснятся воздух, поэтому возможно, что жидкость из полного бачка будет выплёскиваться и пенится, не переживайте об этом, затем жидкость в гур форд фьюжен придёт в норму.

Когда старя жидкость слита, и со шланга потекла чистая жидкость, соединяем штуцер со шлангами и крепим его обратно на кожух. Заведите мотор и проверьте как вращается руль, поверните его максимально влево затем до упора влево.

Проверьте уровень жидкости гидроусилителя, при необходимости долейте жидкость до отметки «MAX».

После заглушите мотор и проверьте уровень жидкости снова, если уровень выше чем нужно, оттяните излишек, используя шприц, если ниже — долейте. Дальнейшая жидкость в гур форд фьюжен производится в обратной последовательности. Интенсивная эксплуатация Форд Фьюжен делает цвет масла ГУР со временем более темным, часто с запахом гари.

Это повод задуматься о ее замене. Перегрев масла часто происходит при длительной фиксации руля в крайнем положении, вплоть до его закипания, давление в этом случае максимальное.

Самостоятельная замена жидкости ГУР на Ford Fusion

Не стоит также оставлять авто при парковке на длительное время с вывернутым до упора рулем. Заменить жидкость в гидроусилителе Ford Fusion можно двумя способами: Для частичной замены масла ГУР потребуется шприц с трубкой и само масло, столько, чтобы по окончанию работ оно перестало быть темным. Конец с рейки опускаем в банку.

До промывки бачка подставил под конец который идет от бачка посудину. После промывки заткнул куском ветки вполне хорошо получилось.

Снимаем шланг подачи, выводим его за телевизор-вперед. Снимаем бачек гура с креплений и отодвигаем к переду машины.

Нам это понадобится затем для сливания остатков растворителя. Чистим сетку в бачке. Удобно это делать заткнув отверстие подачи в бачке пальцем.

После смены жидкости на Castrol могу сказать что в крайних положения гур работает мягче и тише, по рулежки все так же как и было ничего не поменялось, ну может чуть чуть легче стал крутится руль. Теперь хоть душа спокойна. Убивает ГУР!

Замена жидкости ГУР Ford Fusion

В настоящее время трудно встретить автомобиль без системы гидравлического усиления рулевого управления (ГУР). В системе предусмотрена заливка специальной гидравлической жидкости, в автомобилях Ford Fusion это обычно ATF или Dextron.

Заводы-изготовители практически всегда будут рекомендовать для замены жидкость ГУР, только оригинального производства, но, как показывает практика, это совсем не обязательно, главное, чтобы жидкость соответствовала указанным допускам.

Для доливки или полной замены жидкости в системе гидроусилителя автомобиля Ford Fusion используйте только ту, которая была залита или в соответствии с рекомендованными заводом допусками. Периодически необходимо производить проверку уровня жидкости ГУР и если требуется, то доливать ее до нужного.

Как самостоятельно произвести замену жидкости ГУР на автомобиле Ford Fusion?

  1. Зафиксируйте положение автомобиля при помощи рычага ручного тормоза. Под задние колеса транспортного средства подложите противооткатные упоры.
  2. Откройте капот автомобиля.
  3. Используйте домкрат и поднимите переднюю часть транспортного средства так, чтобы колеса находились в воздухе.
  4. Открутите крышку заливной горловины на бачке для жидкости гидроусилителя руля.
  5. Приспустите картерную защиту, при ее наличии на вашем автомобиле, или снимите пластиковый защитный кожух.
  6. Далее, либо приступайте к снятию бачка ГУР, либо с правой стороны, у колеса вы увидите шланг обратки гидроусилителя, приделанный к кожуху приводных ремней. На нем необходимо найти быстросъемный штуцер и аккуратно снять его. Для этого потребуется отстегнуть от кожуха клипсы резинового шланга, затем, на штуцере нажмите две кнопочки и со всей силы тяните в разные стороны. Если снять штуцер руками не получается, то воспользуйтесь пассатижами с загнутыми носами.
  7. Подставьте под концы шланга, заранее приготовленные пустые емкости, т.к после удачного отсоединения штуцера с двух сторон шланга будет выливаться старая отработанная жидкость гидроусилителя руля.
  8. Далее, заткните отверстие шланга со стороны, которая подходит к пластиковому бачку, воспользуйтесь чистой тряпочкой или специальной заглушкой.
  9. Другой конец шланга опустите в емкость, он потребуется для сливания старой жидкости из рулевой рейки. Подставьте емкость.
  10. Залейте в бачок гидроусилителя новую жидкость до максимальной отметки, можно даже залить немного больше.
  11. Далее, вам потребуется помощь напарника, пусть он садится за руль, и начинает его крутить. Если рядом с вами никого не оказалось, и вы производите процедуру абсолютно самостоятельно, то можно избежать вашей посадки в салон. Вы можете сами вращать руками, находящиеся в приподнятом состоянии колеса и в этот момент наблюдать за стекающей жидкостью. Поворачивать рулевое колесо из салона нужно руками из одного крайнего положения в другое.
  12. При таких действиях отработанная жидкость ГУР будет сливаться в приготовленную тару, а чистая жидкость будет подаваться из бачка, заполняя собой рулевую рейку.
  13. Одновременно с процессом прокачивания вы должны осуществлять доливку новой жидкости ГУР в бачок, это поможет избежать попадания в систему воздуха и избавит вас от лишней работы.
  14. Сливать старую жидкость необходимо до тех пор, пока из шланга не польется чистая, только что залитая в бачок, новая жидкость ГУР.
  15. Соедините штуцер и закрепите клипсами шланг обратно к кожуху.
  16. Долейте в бачок гидравлическую жидкость до максимальной отметки.
  17. Заведите двигатель автомобиля и начните крутить рулевое колесо из крайнего правого положения в крайнее левое. Проделайте данное действие несколько раз.
  18. Заглушите двигатель вашего транспортного средства, посмотрите на уровень жидкости в бачке. Произведите доливку или откачку, в зависимости от того, чего будет требовать ситуация.
  19. В завершение соберите все снятые детали в обратной последовательности.
  20. Опустите переднюю часть машины и можно немного проехать, удостовериться, что все в порядке, в системе нет подтеков, и жидкости хватает.

Как правило, в инструкции по эксплуатации и в мануальной книжке для автомобиля Ford Fusion присутствует надпись, которая сообщает о том, что замена гидравлической жидкости для усилителя руля не предусмотрена. Но как показывает практика, есть некоторые показания, при которых просто необходимо произвести ее замену. В обязательном порядке жидкость ГУР следует заменить, если:

  • Она поменяла свой цвет, обычно становится темнее.
  • Она поменяла запах, жидкость стала пахнуть гарью.
  • У вас «чешутся руки», и хочется что-нибудь заменить в своем автомобиле.

Как смазать рулевую рейку?

Замена смазочного материала в рулевой рейке возможна без ее демонтажа. Это можно сделать и самому. Для этого понадобится новый смазочный материал, хомуты, растворитель и ветошь.

Поддомкрачиваем левую часть автомобиля, выворачиваем руль вправо и демонтируем колесо. Далее очищаем поверхности, которые находятся рядом с рулевой рейкой. Ослабляем многоразовую стяжку на правом пыльнике и разрезаем большой внутренний одноразовый хомут.

Затем отодвигаем гофру вверх по валу. После этого можно увидеть наличие смазки в узле. Старый материал желательно удалить с поверхностей. Далее нужно щедро смазать рейку и пыльник изнутри. После этого выворачиваем руль до упора пару раз чтобы новая смазка распределилась, а затем добавляем еще смазки. Устанавливаем пыльник на штатное место при помощи хомутов. Ту же самую операцию проводим с левой стороны автомобиля.

Самостоятельная замена жидкости ГУР на Ford Fusion — пошаговая инструкция

  1. Допустим, что масло, то есть жидкость вы уже купили, далее необходимо найти ровное чистое место, где и будет производиться замена масла в ГУРе.
  2. Затягиваем ручник, под колеса традиционно устанавливаем противооткатные упоры.
  3. Открываем капот и домкратим «передок» машины. Ваша задача сделать так, чтобы передние колеса высели в воздухе.
  4. Далее необходимо открутить крышку заливной горловины на бачке жидкости гидроусилителя руля.

5. Теперь необходимо приспустить картерную защиту, если таковая имеется.

6. В районе правого колеса к кожуху приводных ремней крепится шланг обратки ГУР, на котором необходимо найти «быстросъемный» штуцер, который вам необходимо снять.

7. После того как вы отсоедините штуцер, с обоих шлангов польется старая жидкость ГУР. Установите тару и слейте отработку.

8. После необходимо чем-нибудь, аккуратно заткнуть отверстие шланга, который идет к бачку, для этого можно использовать пробку подходящего диаметра или кусок какой-нибудь тряпки.

9. Со вторым концом шланга поступаем иначе, его необходимо опустить в емкость, т. к. через него мы будем сливать остатки старой жидкости ГУР.

10. Возьмите чистую жидкость гидроусилителя и залейте до отметки «MAX».

11. Просим напарника чтобы сел за руль и покрутил руль влево-вправо. Вращать руль необходимо плавно и без рывков — до упора вправо, затем до упора влево. От таких манипуляций старое масло будет выдавливаться и сливаться в подготовленную тару, а новое масло, которое вы залили в бачок, будет замещать старое. Ваша задача следить за тем, какое масло вытекает из шланга и за тем, чтобы в бачке постоянно была жидкость ГУР. Подливаете жидкость до тех пор, пока из шланга не потечет чистая жидкость ГУР, то есть та, которую вы заливаете.

12. Когда старя жидкость слита, и со шланга потекла чистая жидкость, соединяем штуцер со шлангами и крепим его обратно на кожух.

13. Заведите мотор и проверьте как вращается руль, поверните его максимально влево затем до упора влево.

14. Проверьте уровень жидкости гидроусилителя, при необходимости долейте жидкость до отметки «MAX». После заглушите мотор и проверьте уровень жидкости снова, если уровень выше чем нужно, оттяните излишек, используя шприц, если ниже — долейте.

15. Дальнейшая сборка производится в обратной последовательности.

На этом у меня все, замена жидкости ГУР на Ford Fusion выполнена, надеюсь статья вам помогла и была для вас полезной

Спасибо за внимание и до новых встреч на Форд Мастер

Конструкция

ГУР состоит из нескольких частей. Поскольку усилие, создаваемое им на управление, осуществляется за счет жидкости, находящейся под давлением, конструкция данной системы подразумевает наличие насоса.

Этот насос, лопаточного типа, в движение приводится от коленчатого вала посредством ременной передачи.

Рабочая жидкость подается из бачка, который имеет два канала: один ведет на насос, а второй используется как «обратка».

Поскольку частота вращения коленчатого вала может меняться, а в ГУР жидкость должна находиться под определенным давлением, в конструкцию включен нагнетательный клапан, который и поддерживает давление в системе постоянным.

В рулевой механизм авто включен распределитель и силовой цилиндр. Основным элементом ГУР является распределитель. Именно он перенаправляет жидкость под давлением в камеры силового цилиндра при повороте колес.

Перенаправление в ту или иную камеру выполняет золотник, установленный в корпусе распределителя.

Схема такова: вал рулевой колонки входит в распределитель. На входе в вал установлен пружинный торсион, проходящий внутри золотника.

При вращении руля происходит скручивание данного торсиона, за счет этого смещается золотник в ту или иную сторону.

При смещении золотник открывает требуемый канал, и жидкость поступает далее в силовой цилиндр. На конце торсиона установлена шестерня, которая взаимодействует с зубчатым сектором рейки.

Силовой цилиндр устанавливается в корпусе рейки, а шток данного цилиндра с размещенным на нем поршнем, является ее продолжением.

Все составные части ГУР соединены между собой трубопроводами высокого давления. Часть из них – металлические, но на некоторых участках используются резиновые армированные трубопроводы.

Пошаговая инструкция смены жидкости в гидроусилителе руля

В автомобиле можно произвести полную либо частичную замену масла. Выбор зависит от исходного состояния жидкости в расширительном бачке. Если масло приобрело характерный, специфический запах и цвет рекомендуется полностью слить, а затем залить новое.

Порядок замены жидкости ГУР в Ford Fusion:

  1. Первоначально необходимо заглушить двигатель авто и дать ему остыть;
  2. Открыть капот и зафиксировать его;
  3. Открутить крышку расширительного бачка ГУР;
  4. Выкачать всю жидкость с помощью шприца и резиновой трубки;
  5. Определить по какому шлангу масло поступает в расширительный бачок ГУР — это обратка, а по какому уходит и идет к насосу ГУР;
  6. Слить оставшуюся смесь в системе посредством отсоединения шлангов;
  7. Залить новую жидкость до максимальной отметки (1 л).

После этого, не заводя двигатель необходимо прокрутить руль несколько раз до упора. Так смесь распределится по всей системе равномерно. При необходимости после этого можно долить масло.

Ремонт гидроусилителя

ГУР – это надежная система, которая функционирует четко и слаженно, если автовладелец ответственно относится к плановому техническому обслуживанию и соблюдает правила использования механизма. При этом ремонт механизма и корпуса гидроусилителя может осуществляться только с полной заменой деталей на новые, так как восстановление работоспособности вышедших из строя невозможно.

В большинстве случаев сбои в работе агрегата наблюдаются при минусовых температурах. Также часто встречаются неполадки насоса ГУР. Причиной тому может стать неправильная эксплуатация автомобиля, например парковка с выкрученными колесами. Во время запуска двигателя давление возрастает неравномерно, что может привести к выдавливанию сальника. В теплое время года неисправности механизма возникают из-за попадания грязи и пыли, вследствие чего имеет место разгерметизация и повышенный износ деталей. Образование коррозии способствует истиранию втулок.

ЗВОНИТЕ +7

Полная замена

Подготовительные работы включают в себя вывешивание передних колес автомобиля. Это необходимо сделать, поскольку прокачивание системы гидроусилителя осуществляется поворотами руля в крайние положения. Первым делом удаляем всю жидкость ГУР из бачка, как в случае с частичной заменой. После этого отсоединяем от бачка входной и выходной патрубки и опускаем их в подходящую емкость.

Если бачок очень грязный, лучше снять его и промыть. Подойдет любой очиститель, можно использовать бензин или керосин, главное перед установкой просушить его, или продуть компрессором.

» alt=»»> Теперь чтобы выгнать из контура остатки старой жидкости, садимся за руль и вращаем его до упора в разные стороны. Многие автовладельцы при этом заводят двигатель на несколько секунд. Это задействует насос ГУРа и жидкость сливается быстрее.

Но производители не рекомендуют заводить машину при слитой из «гидрача» жидкости – это пагубно влияет на насос.

После того как жидкость перестанет вытекать из патрубка идущего от насоса, устанавливаем бачок на место и фиксируем патрубки.

Заливаем новую жидкость до отметки max и идем крутить руль (крышку бачка закручивать не нужно). По мере убывания масла доливаем его. Остатки воздуха из системы выгоняем на заведенном двигателе, задерживая руль в крайних положениях на несколько секунд.

В последний раз проверяем уровень жидкости и закручиваем крышку. На этом замена масла в ГУР завершена.

Частичная замена

Частичная замена подразумевает выкачивание жидкости с помощью шприца и трубки из расширительного бачка ГУР. Заменой эту процедуру назвать сложно, скорее разбавлением, поскольку кроме бачка, много масла находится в самой системе.

Если вы все же решили, что этого будет вполне достаточно, приступаем к замене. Откручивается крышка расширительного бачка, шприцем с закрепленной на конце трубкой производится откачивание всей находящейся в бачке жидкости.

В горловине может стоять фильтрующий элемент, как в случае с Renault Logan, он снимается после небольшого поворота по оси.

После того как вся старая жидкость удалена, необходимо залить новую до отметки max (на разных машинах обозначения могут различаться, на Nissan это cold max). Частичная замена произведена.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
