Как поменять тормозные колодки: самостоятельная замена

Устройство заднего тормозного цилиндра

Крепится задний тормозной цилиндр (ЗТЦ) на верхней части опорного щита двумя болтами. Деталь оснащена специальным штуцером, предназначенным для прокачки гидропривода системы. В этот штуцер ввинчивается наконечник, через который подводится тормозная жидкость. По обеим сторонам ЗТЦ имеются поршни с упорами колодок.

Устройство заднего тормозного цилиндра

Тыльная сторона поршней оснащена резиновыми уплотнительными кольцами, крепящимися с помощью опорных чашек и пружин. Пыльники или, как их еще называют, резиновые защитные колпачки, устанавливаются на цилиндр снаружи. Они защищают всю полость от грязи и пыли.

Главный тормозной цилиндр на ВАЗ 2107

Тормозная колодка — что это и какие функции выполняет?

Тормозная колодка представляет собой элемент тормозной системы, которая входит в состав любого автомобиля, а также основной рабочий «орган». Именно колодка отвечает за создание ускорения, замедляющего движение транспортного средства за счёт соприкосновения с поверхностью колеса и диска. Таким образом, сила нажатия «превращается» в тормозной момент.

Тормозные системы колодочной разновидности функционируют за счёт преобразования энергии. Кинетическая энергия движения машины «превращается» в тепловую благодаря интенсивному трению колодки о диск, колёсную пару или барабан. При нажатии на соответствующую педаль в тормозном приводе образуется давление воздушных масс, тормозной жидкости, а также натяжение троса. Последнее передаётся на исполнительные механизмы, такие как цилиндры и кулак. Именно они отвечают за то, чтобы колодка как можно сильнее взаимодействовала с поверхностью диска или барабана.

Чем сильнее она прижимается, тем эффективнее будет торможение. Во время подобного взаимодействия пара трения, то есть колодка и диск, сильно нагревается и «впитывают» в себя кинетическую энергию движущегося транспортного средства. В результате оно останавливается.

Устройство тормозной колодки нельзя назвать сложным. Она представляет собой пластину, выполненную из металла. Она играет роль основы, на которой установлена накладка фрикционной разновидности. Эта конструкция «повторяет» форму поверхности, с которой взаимодействует (диск, барабан), поэтому имеет форму полукруга или прямую.

Накладка фиксируется на колодке при помощи специальных заклёпок и клея. На некоторых моделях современных автомобилей колодка оборудуется датчиками износа. В состав современных колодок входит специализированное фрикционное покрытие, которое предназначено для защиты и сохранения целостности конструкции в экстремальных условиях (температура колодок во время функционирования тормозной системы часто достигает 1000 градусов).

Благодаря наличию фрикционного покрытия колодки способны переносить эксплуатацию при экстремальных температурах в течение продолжительного срока службы. Автолюбителю необходимо помнить, что если есть желание избежать преждевременного износа, то необходимо предохранять тормозные колодки от контакта с водой, машинным маслом, агрессивными жидкостями, такими как антифриз или тормозная жидкость, а также избыточного перегрева.

Когда эффективность торможения падает, при нажатии на педаль возникает визг, происходит полное истирание накладки и замедление транспортного средства происходит только за счёт металлической основы — это верный признак износа колодки. Требуется произвести замену.

Замена задних колодок на барабанных тормозах

По-иному обстоит ситуация, когда необходимо ставить колодки на барабанных тормозах. Здесь также необходимо внимательно подойти к выбору оборудования, подготовке инструмента и самой работе.

Увеличиваем клиренс Форд Фокус 2 своими руками: выбор проставок, порядок работ Параметры клиренса на Форд Фокус 2, и каким образом его можно увеличить, плюсы установки проставок, почему не стоит перебарщивать с высотой, установка, выбор изделий, как сделать своими руками,…

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Как прокачать тормоза без помощника

Какие ставить колодки?

В случае с барабанными тормозами применяются колодки одного размера. Диаметр и ширина составляют 228,6х42 мм.

Доступные варианты для покупки:

  • Ford — 1385735 (комфорт) или 1689600 (эконом).
  • Pilengo — BSP 8690.
  • NiBK — FN 51 001.
  • Ferodo — FSB 687.
  • ATE 030137-04672.
  • TRW GS 8736.

При наличии финансовой возможности можно купить Hankook Frixa S1, отличающиеся спортивным «характером», но повышенной шумностью.

Порядок замены

Перед началом работ запаситесь все необходимым. Кроме основного инструмента, потребуется смазка для тормозов и очиститель тормозной системы.

Как только предварительные шаги сделаны, можно переходить к следующим этапам:

Ослабьте ручной тормоз. Для этого в салоне разберите накладку ручника. Там можно увидеть гайку (их две): стопорная и регулирующая натяжение. Выкрутите гайки и демонтируйте колесо (смотрите на фото ниже). Уберите со шпильки «сухарик». Вставьте пару болтов в отверстие и постепенно вкручивайте их в барабан до момента демонтажа. После снятия устройства изучите сам механизм, а далее переходите к следующему этапу. Демонтируйте верхнюю пружину, подковырнув ее отверткой. Снимите зажимы с «солдатиков», проверните их вверх и достаньте. Демонтируйте регулятор зазоров и запомните, насколько он раздвинут

При его осмотре обратите внимание на состояние. Если он поврежден, то потребует замены

Уберите нижнюю пружину. Демонтируйте стояночный тормоз, оттяните пружину и снимите трос с колодки.

После завершения разборки переходите к чистке системы. На этом этапе осмотрите и почистите регулятор зазоров, убедитесь в плавном вращении наконечника. Проверьте состояние рабочего цилиндра на предмет течи.

Далее изучите состояние барабана на факт износа и измерьте его диаметр. Оптимально, чтобы он не был больше 23,02 см

Обратите внимание на наличие бортика. Если таковой имеется, его лучше сточить. На завершающем этапе почистите пыльник, а после смажьте шесть направляющих

На завершающем этапе почистите пыльник, а после смажьте шесть направляющих.

После завершения работы переходите к установке.

Для этого сделайте следующее:

  • Наденьте трос ручного тормоза (смотрите фото ниже).
  • Поставьте колодки в пазы, расположенные в нижней части.
  • Натяните пружинку снизу. На этом этапе установите регулятор зазора таким образом, чтобы барабан натянулся на колодки с небольшой «тягой».
  • Установите регулятор зазоров. Здесь большой плюс, если вы запомнили расстояние. Если нет, придется устанавливать его ориентировочно.
  • Наденьте фиксаторы на «солдатики», и проверьте качество фиксации колодок (они должны быть надежно закреплены).
  • Натяните верхнюю пружинку, к примеру, с помощью отвертки.
  • Наденьте барабан, который должен крутиться с небольшим усилием и без существенного трения колодок.
  • Заведите авто и прокачайте тормозную систему. Для этого жмите на педаль 15-20 раз.
  • Аналогичным образом сделайте замену с другой стороны.
  • Натяните ручной тормоз гайкой и наслаждайтесь новой тормозной системой.

Важно! При надевании колодок на цилиндр действуйте равномерно, чтобы случайно не выдавить поршни. В ином случае из системы может вылиться «тормозуха». После этого проверьте работу задних колодок

Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр

После этого проверьте работу задних колодок. Если в результате выполненной работы одно колесо вращается хуже второго, причиной является малое расстояние между барабаном и колодкой. В таком случае придется снова все разобрать и установить регулятором немного больший параметр.

Для изменения расстояния на регуляторе разбирать всю конструкцию нет необходимости. Про это дальше.

Какие задние колодки устанавливаются на Форд Фокус 2

На все автомобили Ford Focus 2 на передних колесах установлены только дисковые тормоза. Что касается задней оси, здесь могли устанавливаться дисковые или барабанные системы. Все зависит от даты выпуска, мотора и типа кузова машины.

Рассмотрим основные варианты.

Ford Focus 2, выпускаемый с 2005 по 2008 года (до рестайлинг)

На седане / универсале установлены сзади и спереди дисковые тормоза. Исключением являются авто с 1.6-литровым бензиновым мотором на 115 «лошадок».

На хетчбэках, как правило, устанавливались дисковые тормоза, кроме 2-литровых дизельных моторов и АКПП. На них на задней оси устанавливались барабанные механизмы.

В кабриолетах Форд Фокус 2 ставились тормоза только дискового типа.

Ford Focus 2, выпускаемый с 2008 до 2011 года (после рестайлинга)

Седан с 1.4 и 1.6-литровыми моторами комплектовался задними барабанными, а дизели на 1.6 и 2.0 л только дисковыми системами.

На 1.8-литровом «дизеле» сзади стоят «барабаны».

В хэтчбэках почти во всех случаях на задней оси стоят «барабаны», кроме авто с бензиновыми 2-литровыми и дизельными 1.6-литровымим моторами. На них устанавливались только дисковые системы.

Универсалы с 1.4, 1.6 и 1.8-литровыми моторами комплектовались задними «барабанами», но на 1.6-литровом и 2.0-литровом «бензине» с коробкой-автомат установлены дисковые устройства.

В «дизелях» моторы на 1.6 и 2.0 л комплектовались дисковыми, а 1.8-литровые — барабанными системами.

При выборе задних колодок для тормозов необходимо учитывать, что они бывают двух видов:

  1. Комфорт. Отличаются большей мягкостью и меньшим влиянием на диск.
  2. Эконом. Сильнее шумят и изнашиваются после меньшего пробега.

Указанные отличия выливаются в стоимости, поэтому второй вариант стоит дешевле. При этом на заводе устанавливаются колодки типа «комфорт».

Срок службы колодок по пробегу авто, заявленный производителем

На официальных СТО тормозные колодки Форд Фокус 2 меняются по гарантии при износе не более 50%. Перед принятием решения учитывается эффективность работы тормозной системы и ручного тормоза.

Как правило, к 100 000 км пробега накладки истираются до толщины 4-6 мм и требуют замены. При этом затягивать с этой работой и доводить толщину до 1 мм не стоит, ведь это чревато снижением эффективности. Также отметим, что новая деталь имеет толщину от 11 мм и более.

Отзывы автовладельцев показывают, что чаще всего тормозные колодки на Форд Фокус 2 меняются при пробеге от 20 до 25 тысяч километров (36%), на втором месте пробег от 55 до 70 тысяч километров (16%) и на третьем — 45-50 тысяч километров (около 10%).

Это притом, что полный их ресурс (по заявлению производителей) составляет 150-180 тысяч километров. Но здесь многое зависит от режима езды и качества детали.

Неисправности ESP Форд Фокус 2, причины, как исправить

Когда менять и какие колодки искать на замену родным

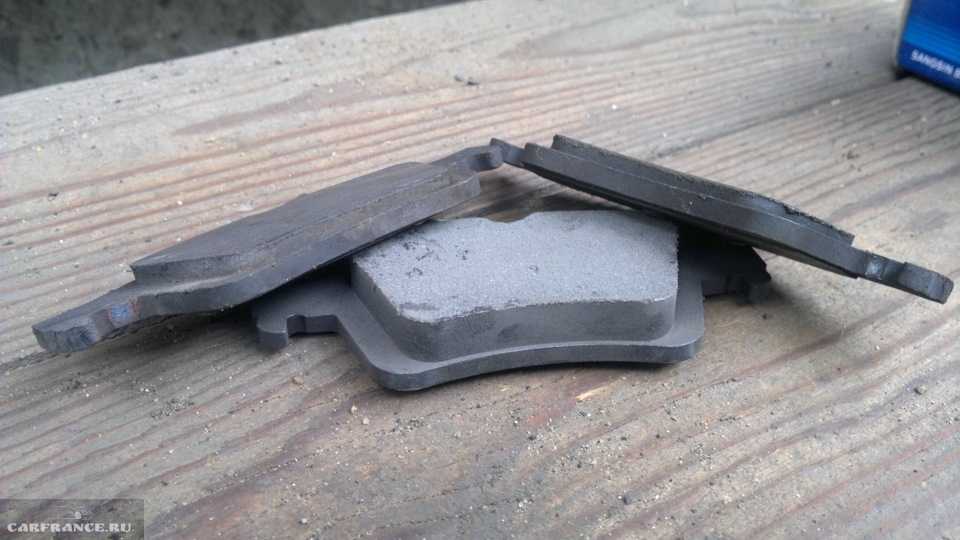

Тормозные колодки дискового механизма (новые и старые для сравнения)

Официальные дилеры при проведении гарантийного ТО меняют колодки в том случае, если их износ не превышает 50%. В любом случае ориентироваться нужно только по эффективности работы задних тормозов и работе ручника. В основной массе толщина задних накладок к 100 тысячам пробега составляет от 4 до 6 мм, но докатывать до миллиметровой толщины все же не рекомендуется. Колодки меняются на обоих колёсах, то есть, покупать нужно две пары сразу, причём одного производителя и одного типа. Новая колодка должна иметь толщину фрикционной накладки не менее 11 мм.

Артикулы

Если говорить о конкретных моделях задних колодок, то для Фокуса с барабанными тормозами чаще всего хвалят три комплекта:

  • Ate 03.0137–0467.2;
  • TRW GS 8736;
  • Ferodo FSB 687.

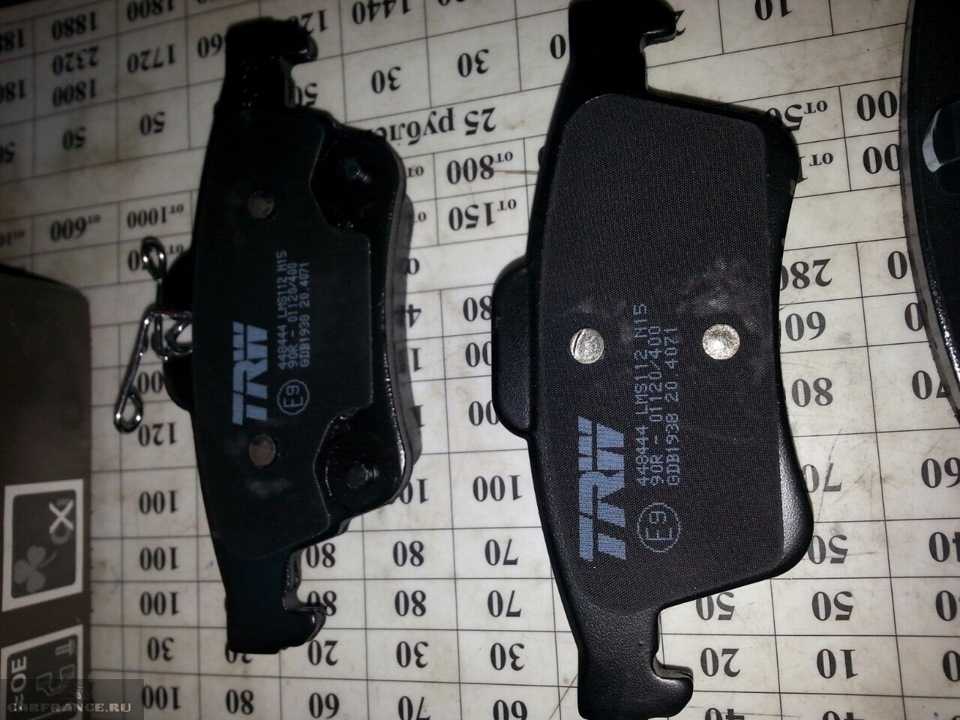

Задние тормозные колодки с дисковым механизмом TRW.

Более жёсткие по работе и более дорогие — Hankook Frixa S1, спортивные, но шумные TRW Ceramic, из недорогих моделей часто рекомендуют TRW GDB1938 (около 1200 рублей), не так давно в продаже появились колодки CTR CKF-14. Компания занимается обычно деталями подвески, но новые колодки публика оценила неплохо, да и цена около 900 рублей для такого уровня качества в пределах нормы.

Это интересно: Как заменить лампочку ближнего света на Форд Фокус 2 — поясняем по порядку

Замена тормозных колодок Ford Focus в Санкт-Петербурге

Вид работ Стоимость
Замена масла в двигателе Ford Focus 500 руб. Записаться
Замена ремня ГРМ Форд Фокус 1.4 и 1.6 л. 5 500 руб. Записаться
Замена тормозных колодок Ford Focus от 600 руб. Записаться
Замена фильтров Ford Focus от 100 руб. Записаться

Качественная замена передних и задних тормозных колодок на Ford Focus

Замена тормозных колодок — это стандартная процедура для владельцев всех автомобилей без исключения. На авто марки Форд, на таких моделях как фокус 2 и фокус 3, замена тормозных колодок производится по мере их стирания и в среднем это происходит через 15 — 25 тыс. км пробега. Километраж будет во многом зависеть от самих тормозных колодок, состояния тормозных дисков, а также от стиля вождения и трафика.

Выбор тормозных колодок

Самым лучшим выбором тормозных колодок является тот, который регламентирован заводом производителем. Зачастую с конвейера выходят автомобили с расходными запчастями марки изготовителя, или фирм поставщиков производства. Одной из таких фирм для компании Ford является Bosch. В любом случае подбор любой запчасти производится по VIN номеру автомобиля, дабы исключить неточности при подборе.

Замена передних тормозных колодок

На автомобилях Форд фокус на передней подвеске — дисковые тормоза. Значит торможение происходит от трения фрикционных накладок колодок о металлические тормозные диски. Сами колодки устанавливаются в тормозную скобу и приводятся в движение суппортом. Процедура замены состоит из следующих этапов:

  • Снятие колес
  • Отжимание тормозного цилиндра
  • Снятие тормозной скобы и извлечение тормозных колодок (зачастую есть вероятность закисания направляющих, которые в некоторых случаях приходится прогревать газом)
  • Зачистка скобы суппорта, снятие окалины с тормозного диска, смазка направляющих (смазка должна производиться исключительно специализированной смазкой для тормозных систем, т.к. она не теряет свои свойства от нагрева)
  • Установка новых колодок, установка антивибрационных пластин (некоторые недобросовестные мастера игнорируют установку пластин, которые должны идти в комплекте с новыми колодками, однако это может привести к шуму и визгу при торможении, а также заклиниванию колодок)

Крайне важно соблюсти все нюансы и точно следовать этапам замены. На передние колеса приходится до 70% тормозного усилия, а значит и 70% безопасности при торможении зависит от них

Не доверяйте замену запчастей, от которых зависит Ваше здоровье и жизнь неквалифицированным автослесарям!

Замена задних тормозных колодок

Тормозная система задних колес на автомобиле Форд фокус бывает в двух различных исполнениях — в дисковом и барабанном.

В первом случае замена почти идентична замене колодок на передних колесах, однако есть свои тонкости. Так как ручной тормоз совмещен с суппортом, то его сжатие необходимо производить специальным инструментом, который вдавливает поршень цилиндра, одновременно вворачивая его внутрь.

Если же сзади стоят барабанные тормоза, например на автомобилях с двигателем 1.4 и 1.6 л., тогда процесс замены будет следующим:

  • Для снятия барабана необходимо ослабить ручной тормоз на тросе ручника
  • Барабан снимается специальным съемником (не следует пробовать сбивать барабан, т.к. можно его серьезно повредить)
  • Разбирается пружинный механизм (все пружины и планки необходимо проверить на наличие дефектов, трещин и т.п.)
  • Проверяется тормозной цилиндр (задние тормозные цилиндры в барабанных тормозах имеют тенденцию пропускать тормозную жидкость через сальники, что может крайне негативно сказаться на тормозном усилии, если жидкость попадет на тормозящую плоскость колодок)
  • Производится сборка механизма с новыми колодками, сажается на место тормозной барабан, ручник натягивается (при правильно настроенном ручнике, задний барабан должен свободно вращаться, однако ручка тормоза в салоне автомобиля должна подниматься не более, чем на 3-4 щелчка храповика)

Гепард сервис в Санкт-Петербурге, в Купчино, уже более десяти лет занимается ремонтом и обслуживание автомобилей Ford. Все наши специалисты имеют богатый опыт решения любых проблем, возникающих при ремонте и диагностике этой марки автомобилей. Приезжайте к нам, если Вам необходимо поменять тормозные колодки на форд фокус 2 или 3, и Вы будете приятно удивлены нашим уровнем цен и качеством обслуживания.

Порядок замены задних колодок на дисковых тормозах

Для начала разберемся, как поменять задние колодки на дисковых тормозах Форд Фокус 2.

Допустимая толщина дисков для замены

Норма износа тормозного диска указывается каждым производителем отдельно. Она зависит от мощности мотора, размера и типа тормозов. Допустимым считается износ, который не превышает 1-1,5 мм. Если толщина уменьшилась на 2-2,5 мм, это считается предельным параметром.

Какие ставить?

На дисковые тормоза Форд Фокус 2 устанавливаются колодки двух типоразмеров (по длине*ширине*толщине):

  • Вариант №1 — 123,2х51,9х16,7 мм.
  • Вариант №2 — 95,2х43,2х16 мм.

Для первого варианта подходят следующие тормозные колодки:

  1. Ford — 1360254 (комфорт) или 1809259 (эконом).
  2. Sangsin — SP 2091.
  3. Ate — 13046071952.
  4. Brembo — Р 59042.

Для второго:

  1. Ford — 1756395.
  2. TRW — GDB1732.
  3. Ate — 13046027232.
  4. Brembo — Р 24075.

Выше приведены задние колодки, которые чаще всего устанавливаются на дисковые тормоза Форд Фокус 2.

Из других производителей можно отдать предпочтение Textar, ABS, Remsa, Bosch и другим брендам. Лучшие отзывы получают задние колодки ATE, отличающиеся мягкостью и высоким качеством, а TRW выделяются отменным торможением в любую погоду.

Делаем приспособление для вдавливания поршня

Для корректного снятия задних колодок дисковых тормозов необходимо давить на поршень и одновременно вкручивать его по часовой стрелке. Сделать это без специального приспособления сложно.

Выполните следующее:

  1. Подготовьте металлически диск диаметром в 45-50 мм и просверлите в нем два отверстия диаметром 6 мм на расстоянии 19 мм друг от друга (можно без отверстий, но так надежней).
  2. К нему приварите два штыря диаметром 6 мм, расположенные на том же расстоянии — 19 мм.
  3. Высота штыря должна быть от 4 до 5 мм.
  4. К платформе приваривается болт, к которому с другой стороны крепится металлическая площадка для удобного надавливания.

С помощью такого инструмента можно одновременно давить на поршни и прокручивать механизм.

Если описанный выше способ показался вам сложным, то можно пойти другим путем:

  1. Взять металлическую пластину длиной 10 – 15 см, шириной 22 мм и толщиной 2 — 4 мм.
  2. С помощью наждака проточить в ней с торца углубление 4 мм шириной в 15 мм. Получится что-то похожее на широкую вилку с двумя зубцами.
  3. Эту «вилку» вставляем в углубления в поршне и проворачивая по ходу часовой стрелке утапливаем последний. Не забудьте выкрутить крышку тормозного бачка.

Готовим инструмент

Для выполнения работ необходимо подготовить комплект инструмента.

В него входит:

  • баллонный ключ;
  • шестигранник на 7 мм;
  • специальное устройство для надавливания на поршни (описывалось выше);
  • отвертка с плоским «жалом».

Порядок замены

Для успешной замены задних дисковых колодок необходимо четко следовать приведенной ниже инструкции.

Алгоритм действий:

  1. Вывесите заднее колесо, демонтируйте его и подставьте на опору.
  2. С помощью отвертки освободите пружинный фиксатор внешней колодки и демонтируйте его.
  3. Снимите крышки защитных втулок (заглушки) двух направляющих пальцев.
  4. С помощью шестигранника на «семь» выкрутите нижний направляющий палец и достаньте изделие.
  5. По аналогичному алгоритму выкрутите и достаньте второй палец из верхней части.
  6. Отведите суппорт в сторону, а после достаньте внутреннюю / внешнюю колодку. На этом этапе может потребоваться усилие. Если устройство вообще не хочет двигаться, постучите молотком через «мягкую» выколотку. Учтите, что внутренний девайс комплектуется устройством с пружиной. Также сами диски могут быть изношены – углубления в них на 1 – 1.5 мм могут затруднить демонтаж суппорта (отвертка в помощь).
  7. Обработайте механизм смазкой для суппортов.
  8. Вдавите поршень внутрь с помощью специального инструмента, подготовленного по описанной выше схеме. Если его нет, то используйте подручные инструменты (смотрите фото ниже).
  9. После надавливания вращайте устройство по ходу движения стрелки часов. При правильном выполнении работы поршень будет утапливаться и вкручиваться в цилиндр одновременно.
  10. Установите новые тормозные колодки сначала на одно, потом на второе колесо.

На завершающем этапе несколько раз выжмите тормоз для установки правильных зазоров между колодками и дисками.

Процедура замены задних тормозных колодок на Форде Фьюжн

Ford Fusion по утверждениям российских владельцев – простой по компоновке автомобиль и «в принципе в нем ломаться нечему». Даже если с этим можно согласиться, процесс износа из природы не выбросишь. Что-то когда-то подведет или вовсе разрушится. В том числе, периодически нужна замена задних тормозных колодок на Форд Фьюжн.

  1. Когда возникает потребность?
  2. Условия для ремонта
  3. Ставим автомобиль на замену деталей
  4. Схема разборки
  5. Профилактика
  6. Собираем и диагностируем

Когда возникает потребность?

Подобную диагностику возможно провести и в гаражных условиях. Только не приходится ожидать высокой точности вычисления толщины изношенной накладки. Для этого советуют замерить всю толщину колодки, из полученного результата отнять 0,2 см – это собственно толщина основания колодки.

Впрочем, в случае наличия безопасной толщины все же целесообразно делать замену тормозных колодок, если:

  • наблюдается разрушение фрикционной накладки;
  • она ненадежно соединена с основой;
  • она замаслена.

Замена тормозных колодок производится на паре колес за раз.

Условия для ремонта

Особых условий не предполагается. Любой водитель сам вполне справиться с этой задачей. Даже не потребуется наличие смотровой ямы. Можно смело приступать к собственноручному ремонту. Ford Fusion – переднеприводный автомобиль, поэтому замена задних тормозных колодок хорошо подходит в качестве пробы своих сил.

Необходимые инструменты и средства

  • ключи на 8 и 10 размеры;
  • отвертка;
  • плоскогубцы;
  • щетка по металлу;
  • графитовая смазка.

Ставим автомобиль на замену деталей

Сначала включаем первую передачу и фиксируем передние колеса упорами. Далее, снимаем Ford Fusion с ручника. Для этого нужно повозиться:

  • убираем крышку тоннеля стояночного тормоза;
  • извлекаем гайку, удерживающую регулировочный шток;
  • уменьшаем натяжение тросов ручника.

Форд готов к замене тормозных колодок.

Схема разборки

Ослабляем болты на задних колесах.
С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию.
Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем.
Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться.
Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс.
Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Профилактика

Возможно, что, добравшись до изношенных тормозных колодок, найдем другие деформированные части. Потребуется их замена

Важно разобранный агрегат почистить (сойдет щетка по металлу), принеобходимости промыть. Рекомендуется смазать графитовой смазкой соединительные и контактирующие части снятых деталей

Для очистки тормозной системы Форд Фьюжн не стоит использовать солярку, бензин или другие растворители. Место под новые колодки зачистить.

Собираем и диагностируем

1. Изъятый механизм собираем на плоскости (стол, пол). Вначале беремся за распорную планку

Обращаем внимание на то, что для левого и правого колес есть отличия:

  • язычок пружины вверху – правое колесо;
  • язычок пружины внизу – левое колесо.

Часть планки с резьбой находится на колодке, к которой крепится трос ручника.

2. Помещаем новые тормозные колодки на место. Сначала фиксируем колодку, к которой крепим стояночный трос. Далее, восстанавливаем расположение стяжных пружин и распорной планки. Лишь тогда закрепляемвторую колодку фиксирующей скобой и штифтом.

3. Возвращаем на место тормозной барабан и датчик ABS.

4. Садимся на водительское место и нажимаем педаль тормоза (Форд не заводить), пока не прекращаться щелчки: распорная планка пытается оптимально подогнать себя. Когда все стихнет, ручник будет правильно работать. Если неслышно щелчков или стояночный тормоз не работает, значит, неправильно собрали распорную планку. Нужно это исправить.

5. Ставим колесо на место и опускаем Ford Fusion.

Схема разборки

Ослабляем болты на задних колесах. С помощью домкрата поднимаем задний мост и надежно фиксируем подъемную конструкцию. Снимаем первое колесо. Далее, разборка и сборка ограничивается лишь этим колесом. Параллельно над двумя колесами не работаем. Обследуем количество тормозной жидкости в общей системе Ford Fusion. Если оно достигает максимальной величины или около нее, необходимо слить жидкость до минимума. В противном случае жидкость грозит разлиться. Приступаем к демонтажу тормозного барабана с внутренней стороны колеса. Это особый момент, поскольку деталь связана с ABS датчиком Ford Fusion

Важно его не повредить. Поэтому ослабляем его крепление (8 размер болта)

Потом с внутренней стороны тормозного барабана находим четыре болта 17 размера. Откручиваем их. Далее, придерживая снятый барабан, выкручиваем и снимаем с него датчик ЭйБиЭс. Теперь видим зафиксированные скобами тормозные колодки, которых ожидает замена. Снимаем фиксаторы (с помощью отвертки) и вытаскиваем штифты (скобы на них держатся).

Обе колодки можно снять. Они скреплены пружинами. Две ключевые детали вытаскиваем одновременно, после чего отсоединяем распорную планку и пружины (их можно снимать раньше: до фиксаторов).

Остается трос ручного тормоза, который легко отсоединяется от задней колодки.

Разборка окончена.

Как поменять задние тормозные колодки своими руками

Прежде, чем приступить к смене изношенных деталей, нужно внимательно осмотреть и другие механизмы, чтобы убедиться, что не будет других «сюрпризов». Вместе с барабанной системой часто ломаются: барабан, течет цилиндр, заклинивает тросик ручника.

Видео

Для эффективного ремонта автомобиль нужно пригнать в яму или поднять на домкрате. Независимо от марки и особенностей механизма, процесс замены тормозов проводится в несколько поэтапных шагов:

  1. Колесо демонтируется.
  2. Внутри капота снимается крышка тормозного бака;
  3. Детали очищаются от грязи.
  4. Откручиваются направляющие болты.
  5. Колодки отводятся отверткой и меняются попарно.
  6. Проверяется система при зажигании.

Работать с барабанной системой гораздо сложнее, нежели с дисками. Однако, если придерживаться правил и не спешить, этот опыт станет полезным навыком, который поможет в дальнейшем самостоятельно справляться с подобными проблемами.

Интересно знать!
Обратите внимание! Задние тормоза имеют средний показатель пробега порядка 50 тыс. км., передние служат гораздо меньше – от 10 до 15 тыс

км. Проверка производится каждые 10 тысяч километров.

Необходимые инструменты и материалы

Чтобы выполнить ремонт своими руками, нужно приобрести специальные инструменты. Покупка на рынке или с рук повышает шансы попасть на некачественные изделия. Подделки, хоть и выглядят как оригинал, но прослужат совсем недолго.

Автомобильные запчасти лучше приобрести у дилера, поставляющего оригинальные детали компании. В этом случае предоставляется гарантия на эксплуатацию колодок, есть возможность вернуть купленный товар.

Для работы нужно подготовить следующие инструменты:

  • домкрат;
  • набор ключей;
  • кувалда;
  • баллонник;
  • отвертка;
  • брусок;
  • спрей wd-40;
  • плоскогубцы.

Пошаговая инструкция

Перед началом работы нужно снять заднее колесо, автомобиль приподнять с помощью домкрата и зафиксировать подставкой.

Теперь можно приступать к разборке основного барабанного механизма.

Процесс замены задних тормозных колодок:

  1. Снять авто с ручного тормоза.
  2. Открутить два фиксирующих болта и демонтировать барабан. Если он «прикипел», поможет постукивание молотком или отверткой.
  3. Снять крепежные пружины, освободить тросик ручника. В этом процессе помогут пассатижи.
  4. Старые колодки снять.
  5. Установить новые изделия в обратной последовательности.
  6. Прикрутить колесо.
  7. Проверить работу колеса, поставив авто на ручник.
  8. Снять автомобиль с домкрата.

Во время починки нужно следить за уровнем тормозной жидкости в баке. Если система будет установлена неправильно, будут происходить утечки.

После замены колодок нужно выждать некоторое время, чтобы детали притерлись друг к другу. Несколько дней торможение может быть неэффективным. Если же автомобиль будет по-прежнему издавать скрежет, то процедуру нужно повторить или обратиться в диагностический центр.

Интересно знать!
Дополнительная информация! Чтобы правильно заменить детали, нужно воспользоваться смотровой ямой или эстакадой.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
