Печка газ 3110: как устроена, как снять и заменить, схема подключения печки своими руками + видео

Устройство печки ГАЗ 3110

Печка любого автомобиля — это устройство для обогрева салона. На ГАЗ 3110 устанавливается довольно-таки простой механизм, который позволяет не только прогревать воздух в салоне, но и регулировать температурный режим и интенсивность обогрева.

Конструктивно печка состоит из следующих компонентов:

патрубка подвода охлаждающей жидкости;

патрубка вывода охлаждающей жидкости;

От работоспособности каждого мелкого элемента будет зависеть выполнение печкой своих функций

Если смотреть на печку изнутри (то есть с сиденья водителя автомобиля), то нельзя увидеть все составляющие её части. Сразу же за панелью управления монтируется небольшой радиатор, к которому присоединяются два патрубка для циркуляции тосола.

Когда мотор нагревается до рабочей температуры, печка может начать свой теплообмен. Тосол понижает температуру двигателя, отводя от него излишки тепла. Нагревшийся тосол по патрубкам поступает в радиатор печки, который может нагреваться как обычная батарея.

В это же время лопасти вентилятора впускают в радиатор потоки свежего воздуха. Соответственно, вновь осуществляется теплообмен. Освободившееся тепло поступает через радиатор в печку, а из неё — в салон.

На ГАЗ 3110 печка выполняет роль и дополнительного радиатора охлаждения. Так, если машина не прогрета, то при запуске печки осуществляется вторичное охлаждение системы. Это приводит к тому, что повышается влажность воздуха в салоне, из-за чего быстрее появляется ржавчина на радиаторе, а мотор долго не может набрать рабочую температуру. Поэтому печку целесообразно пускать только после тщательного прогревания силового агрегата.

Небольшое устройство радиатора предназначено для упрощения работы системы охлаждения

Блок управления печкой

Для удобства управления щиток печки находится на панели управления. На щиток вынесены две рукоятки:

Рычажок управления фокусировки воздушных потоков. Если он стоит в крайнем левом положении, то воздух будет выдаваться только через сопло на лобовое стекло и через боковые воздуховоды в салон. Если поставить рычажок в среднее положение, то поток направляется на лобовое стекло и на передние двери. В самом правом положении рычажка воздух будет направлен на ноги водителя и переднего пассажира.

Рукоятка управления краном печки. Она имеет всего два положения — крайнее левое полностью перекрывает подачу тепла в салон, а крайнее правое позволяет направлять максимально горячий воздух внутрь автомобиля.

Для удобства водителя на блоке управления печкой предусмотрено всего две рукоятки

Автовладельцы ГАЗ 3110 давно выработали своего рода порядок пользования печкой. Дело в том, что в разных ситуациях рекомендуется открывать рычажок и кран в разных позициях:

если запотели стёкла, необходимо до конца открыть кран печки, а рычажок управления воздухом установить в среднем положении; после чего на полную мощность включить вентилятор;

зимой для быстрого обогрева салона рекомендуется обе рукоятки зафиксировать в крайнем правом положении после прогрева двигателя;

вентиляцию воздуха в салоне можно организовать при закрытии крана печки и открытии рычажка в правом положении.

Роль резистора в обогреве салона

На печке ГАЗ 3110 устанавливается всего один резистор, хотя некоторые автолюбители, пытаясь получить от обогревателя максимальную продуктивность, монтируют сразу два устройства переменного тока.

Резистор располагается прямо под самой панелью печки: это необходимо для полноценной работы при обогреве. Именно это устройство обеспечивает силу подачи воздушного потока и контролирует его температурный режим. Если резистор по каким-либо причинам выходит из строя, то водитель не сможет регулировать работу печки.

Внешне резистор выглядит как небольшая плата с подключённым шлейфом проводов

Важная функция расширительного бачка

Этот элемент представляет собой пластмассовую деталь, которая обычно устанавливается усилителем тормозов. Он соединяется с радиаторными патрубками соответствующими отводками. Здесь же будут специальные метки, которые покажут предельно допустимый максимальный уровень, который должен быть у жидкости для охлаждения.

Система должна быть герметичной. За это отвечают клапаны, расположенные в пробке этого самого бачка. Оба клапана выполняют разные функции. Выпускной следит за избыточным давлением в системе, когда двигатель горячий, а впускной откроется тогда, если есть пониженное давление (обычно это случается, когда двигатель остывает).

Расширительный бачок вмещает обычно около десяти с половиной литров жидкости тосола. Для того чтобы её слить, предусмотрены специальный кран и пробка.

Состав системы охлаждения Газели

Любая система охлаждения двигателя состоит из определённых компонентов, каждый из которых выполняет свою функцию. Так, чтобы понять с чего состоит вся структура системы и предназначение узлов, не достаточно посмотреть на схему. Рассмотрим, все детали, а также их характеристики.

Радиатор

Радиатор является одной из незаменимых частей системы охлаждения. Именно в этом элементе происходит охлаждение охлаждающей жидкости, которая циркулирует по системе. На Газели зачастую устанавливается радиатор алюминиевой конструкции, в котором в три ряда идут трубки.

Он имеет входное и выходное отверстие, где в первое входит горячая «охлаждайка», а со второго выходит остывшая жидкость. Охлаждение происходит за счёт встречного потока ветра, который проходит сквозь деталь.

Электровентилятор

На помощь радиатору, если он не справляется, приходит вентилятор охлаждения, который срабатывает автоматически, когда температура жидкости в системе доходит до 105 градусов. При этом, вентилятор достаточно быстро и эффективно охлаждает соты радиатора, а когда температура упала, он выключается.

Включение и выключение данного узла проводится при помощи датчика температуры охлаждающей жидкости и электронного блока управления двигателем, который регулирует все процессы работы мотора.

Термостат

Термостат — один из элементов, который знакомый почти всем автомобилистам. Элемент помогает прогревать двигатель, а также охлаждать его. Как известно у автомобильных двигателей существует два круга охлаждения, каждый из которых выполняет свою функцию. Так, если термостат закрыт, то жидкость циркулирует по малому кругу без участия радиатора.

Обычно, эта система необходима для быстрого и эффективного прогрева силового агрегата. Когда термостат открывается (при 65-70 градусах), то ОЖ начинает циркулировать через радиатор, что позволяет ей не перегреваться.

Датчик температуры — единственная электрическая часть системы охлаждения двигателя, которая считывая данные о температуре системы, отправляет их в электронный блок управления двигателем. Впоследствии «мозги» на основе полученных данных принимают решение о включении вентилятора охлаждения или нет.

Расширительный бачок

Расширительный бачок — пластиковая ёмкость, которая располагается выше остальных элементов системы охлаждения и показывает уровень «охлаждайки» в моторе. Кроме этого, в него выдавливается лишнее количество жидкости с системы.

Очень важным элементом охлаждения является — пробка расширительного бачка, поскольку именно через неё будет выдавливать горячую или кипящую ОЖ в случае перегрева силового агрегата. Также служит клапаном, который показывает наличие проблем в системе охлаждения.

Водяной насос

Один из самых важных элементов мотора — водяной насос или просто помпа. Этот узел обеспечивает циркуляцию ОЖ по всей системе. Чем быстрее работает помпа, тем быстрее происходит охлаждение движка.

Привод помпы производится при помощи ремня генератора, который приводится в действие от шкива коленчатого вала. На двигателях Газель 405 установленный современный водяной насос, не разборной, поэтому, при выходе со строя — элемент меняется в сборе.

Патрубки

На 405 моторах установлены патрубки, которые соединяют узлы системы между собой и обеспечивают циркуляцию жидкости. Родные патрубки — резиновые и при воздействии перепада температур зачастую расходятся, поэтому многие автолюбители стараются заменить их — на силиконовые, которые не дешёвые.

Радиатор печки

Использование радиатора печки — сезонное явление. Конечно, если смотреть со стороны охлаждения двигателя, то отопитель поглощает достаточное количество вырабатываемого тепла. Но, этот узел используется только в зимний период. При поломке термостата и электровентилятора печку используют, как дополнительный узел охлаждения, но в летнее время года это создаёт значительный дискомфорт.

Система охлаждения ГАЗ 31105

Охлаждение на автомобиле ГАЗ 31105 жидкостное, в роли охлаждающей жидкости используется тосол или антифриз. В крайнем случае, в систему можно залить воду, но использовать ее можно только в летнее время. Еще следует знать, что при работе на воде в рубашке охлаждения блока цилиндров образуется ржавчина, которая со временем разъедает металл.

Схема рубашки охлаждения блока цилиндров В СО «Волги» 31105 входят следующие элементы:

  • Радиатор охлаждения;
  • Электровентилятор;
  • Водяной насос (помпа);
  • Бачок расширительный;
  • Водяные патрубки;
  • Рубашка охлаждения ГБЦ (головки блока) и блока цилиндров;
  • Термостат с корпусом.

Чтобы охлаждение ДВС происходило эффективно, в системе предусмотрена принудительная циркуляция охлаждающей жидкости (ОЖ). Контур охлаждения на ГАЗ 31105 является замкнутым, ОЖ в системе гоняется по кругу.

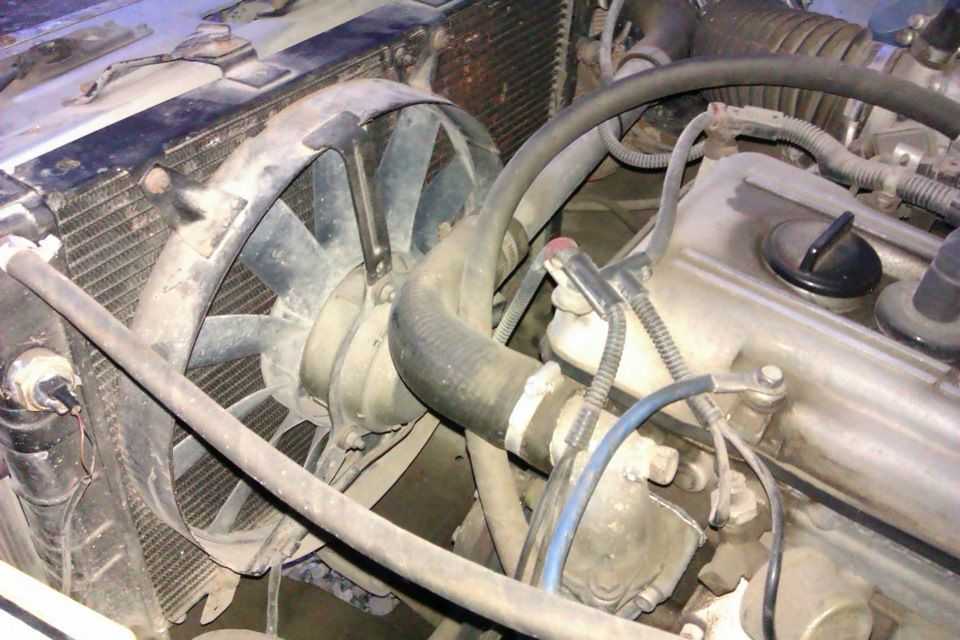

Не включается вентилятор охлаждения от датчика в радиаторе

Ремонт и доработки

Правила форума – Используйте поиск по темам. Быть может Ваша проблема уже обсуждалась. – Не забывайте указывать модель двигателя, если вопрос касается его работы. – Иногда необходимо указывать год выпуска автомобиля. – Заголовок темы должен отражать суть вашего поста. Остальные правила общения

Не включается вентилятор охлаждения от датчика в радиаторе

CheburazhKO » 29 мар 2010 11:32 Сабж на крысе. Датчик менял. Все равно не вкл. Если соединить провода напрямую без датчика то включается. Тосол есть. Может есть какие мысли, у кого, куда смотреть то? Весь моск сломан нах

CheburazhKO Тот, кому на всё положить Сообщения: 578Зарегистрирован: 13 фев 2009 21:11Откуда: Нижний Новгород, почти Сормово Ф.И.О.: Зайцев Дмитрий Вадимович Авто: Мазда3

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

Трёхсотый » 29 мар 2010 12:00 Просто купи в другом магазине.(типа партия другая) Сам датчик бракованый, они как расходники. Если на замыкание работает, то только датчик. ЗЫ ну или попробуй этот поменять в магазе, где купил.

Имею Волгу, или она меня… 89оз6озчч12

Трёхсотый Тот, кому на всё положить Сообщения: 1538Зарегистрирован: 14 фев 2009 14:59Откуда: НиНо Ф.И.О.: Игорь Олегович Авто: Ларгус

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

Maxi-M » 29 мар 2010 14:25 +1, датчик в радиаторе стоит в самом холодном месте, лучше всего в трубу переставить

Если у вас нет минутки чтобы написать нормальный вопрос, у меня тем более нет ни секунды чтобы на него ответить.

Maxi-M Тот, кому на всё положить Сообщения: 4114Зарегистрирован: 13 фев 2009 22:29Откуда: НиНо Ф.И.О.: Малышев Максим Олегович Авто: 3110

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

CheburazhKO » 29 мар 2010 14:32 Как скажете, о мудрейшие!

Но надо заставить работать систему хотя бы как есть пока. В связи с этим еще вопрос: при подключении проводов к датчику полярность должна соблюдаться или же без разницы как подключать?

И по поводу трубы вопрос: они продаются уже с дырками под датчик или же ее колхозить надо?

CheburazhKO Тот, кому на всё положить Сообщения: 578Зарегистрирован: 13 фев 2009 21:11Откуда: Нижний Новгород, почти Сормово Ф.И.О.: Зайцев Дмитрий Вадимович Авто: Мазда3

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

Maxi-M » 29 мар 2010 14:34 без разницы. труба уже с отвертием и резьбой под датчик.

Если у вас нет минутки чтобы написать нормальный вопрос, у меня тем более нет ни секунды чтобы на него ответить.

Maxi-M Тот, кому на всё положить Сообщения: 4114Зарегистрирован: 13 фев 2009 22:29Откуда: НиНо Ф.И.О.: Малышев Максим Олегович Авто: 3110

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

Artefact » 29 мар 2010 17:43 Мне тоже не ясно почему такое большое количество брака этих датчиков. Внутри стоит Биметаллическая пластина, если память не изменяет конечно. Она по достижению определенной температуры меняет форму (распрямляется) и замыкает контакты. В чайниках которые у нас дома стоят, тоже самое. Но там все намного лучше работает и брак крайне редко встречается. Видимо из-за того,что в Китае делают, а не у нас….

Волговод в душе, кто знает – поймет))) “Спор в интернете это как олимпиада в доме для умственно отсталых, даже если ты победил то ты все равно дебил”

Artefact Тот, кому на всё положить Сообщения: 9220Зарегистрирован: 13 фев 2009 20:02Откуда: Нежный Горький Ф.И.О.: Дядя Женя Авто: Газ-24

ICQ

Re: Не включается вентилятор охлаждения от датчика в радиаторе

Den » 29 мар 2010 17:55 На крайслере датчик расположен не в радиаторе, а на двигателе, точнее в корпусе термостата

. И каков тогда смысл ставить его в трубу м/у радиатором и термостатом.

ВОЛГА – это вам не ведро с гайками, а продукт старых, но очень качественных, дорогих технологий! @ И.Пронин

Den Эксперт Сообщения: 2140Зарегистрирован: 17 ноя 2009 09:11Откуда: Кем. обл. г.Киселевск Ф.И.О.: Морланг Денис Авто: Opel Astra H Caravan 1.8 Был: ГАЗ 31105 Chrysler 2.4L DOHC Фото: https://photofile.name/users/denis31105/

Re: Не включается вентилятор охлаждения от датчика в радиаторе

CheburazhKO » 29 мар 2010 21:05

И на какой температуре оно у тебя его включает и на какой выключает? Пусть примерно, по штатному показометру.

CheburazhKO Тот, кому на всё положить Сообщения: 578Зарегистрирован: 13 фев 2009 21:11Откуда: Нижний Новгород, почти Сормово Ф.И.О.: Зайцев Дмитрий Вадимович Авто: Мазда3

ICQ

Вернуться в Техфорум

Ремонт основных узлов

Ремонт деталей и всей системы охлаждения двигателя можно найти в мануалах по ремонту ЗМЗ 405. Самыми частыми поломками системы становятся — водяной насос и термостат. Замена помпы проводится достаточно просто: Сливаем охлаждающую жидкость. Демонтируется приводной ремень. Откручиваются болты крепления водяного насоса. Демонтируется старая помпа и устанавливается новый насос

Важно не забыть установить прокладку. Устанавливаем ремень на посадочное место. Заливаем ОЖ в систему

Заливаем ОЖ в систему.

Замена термостата проводится по аналогии с помпой, только сам элемент расположен в корпусе, который состоит из двух элементов. Чтобы поменять необходимо всего лишь слить жидкость и отсоединить патрубок. Затем снимаем крышку и меняем непосредственно термостат.

Установка фаркопа на автомобиль своими руками

Наиболее распространенные неисправности связаны с течью через отверстия дренажа и износом подшипника. Во втором случае поломку проще заметить, поскольку она протекает вместе с характерным писком во время работы.

На некоторых насосах устанавливают пластиковые крыльчатки. Заливая низкосортный антифриз в систему, он может попросту разъедать этот пластик, в итоге возникает поломка.

Термостат

Термостат или клапан служит для открытия и закрытия хода для охлаждающей жидкости. Когда температура достигает нужного предела, клапан открывается, пропуская ОЖ на большой круг.

Устройство состоит из цилиндра, заполненного веществом. Оно нагревается при воздействии высокой температуры. В определенный момент растет давление, вещество выдавливает шток, и клапан открывается. Когда температура падает, то есть ОЖ остывает, шток возвращается в исходное положение и закрывает клапан.

Двигатели ЗМЗ 406 на Газель

Движок ЗМЗ 406 в первый раз был установлен на автомобиль «Волга» в 1994 году в качестве опытнейшего экземпляра, а разработан еще ранее. С того времени у мотора было огромное количество разных модификаций, он зарекомендовал себя как надежный агрегат, владеющий хорошими техническими чертами. 1-ые «Газели», которые пошли в серию с такого же 1994 года, сначала оснащались отлично испытанным мотором ЗМЗ 402.
Так смотрится установленный на Газель движок ЗМЗ 406

Но карбюраторный ДВС для полуторатонного грузовика все таки был слабоват, и была у него еще одна неудача – 402-ой много расходовал горючего, в особенности под нагрузкой. Потому авто ГАЗ 3302 с 1997 года стали комплектовать карбюраторным движком ЗМЗ 4063 объемом 2,3 литра и мощностью 110 л. с.

Как правильно подключить печку, схема подключения

При установке нового обогревателя очень важно не перепутать патрубки подачи тосола к радиатору печки. При снятии лучше всего пометить, какой шланг подсоединяется к верхней части радиатора, а какой — к нижней

Шланги работают на подачу и отвод охлаждающей жидкости и при неверном подключении не дадут системе нормально работать.

Подключение печки выполняется через резистор по следующей схеме.

Для того чтобы пребывание в салоне ГАЗ 3110 было максимально комфортным, водителю необходимо следить за работоспособностью печки. Самостоятельный демонтаж и монтаж новой печки возможен, однако займёт много времени. К тому же необходимо разбираться в электрических схемах и проводке.

Печка на ГАЗ 3110 «Волга»: устройство, причины неисправности и замена своими руками

ГАЗ 3110 — настоящая рабочая лошадка, и, несмотря на почтенный возраст, таких автомобилей по всей стране ещё много.

Однако, невзирая на множество несомненных достоинств, у этого автомобиля есть и ряд серьёзных недостатков, к которым можно отнести технически несовершенный и подверженный поломкам отопитель.

Снятие отопителя

Снятие или замена печки «Крайслера» выполняется ключами на 10, 8, 13 и крестовой отвёрткой. Схема действий следующая:

снять аккумуляторную клемму с батареи;
слить антифриз в специальную ёмкость (можно использовать для этого старый таз). Слитая жидкость отстоится за время ремонта Волги 31105, затем её можно будет залить в систему снова, но рекомендуется купить новую жидкость

Важно! Замену охлаждающей жидкости автомобиля следует производить не реже одного раза в два года или каждые 30-40 тысяч пробега.
снять панель приборов. Если не требуется полной разборки, можно просто отодвинуть панель в сторону;
нижнюю планку радиатора отопления снять и отсоединить двигатель отопителя, выдернув штекер;
открутить две гайки и снять корпус распределителя воздуха;
тяга, рычаги и заслонка снимаются с системы

О том, как поставить радиатор печки от 3110 на 31105 и о том, как сделать фильтр радиатора печки на волгу и так, что было на моём газ 31105 перестала работать печка, как это обычно бывает, к самым. Механизм установлен на клёпках, поэтому вполне возможно, что придётся купить новый;

Радиатор отопления ГАЗ 31105

Схема установка печи выполняется в обратном порядке.

Виды и диагностика неисправностей

При эксплуатации автомобиля никто не застрахован от неисправности одной из систем. Может начать протекать кран или многочисленные патрубки, примыкающие к печке, радиатор. В некоторых случаях в результате поломки не требуется срочный ремонт, (например, протечка крана) и можно спокойно доехать до дома и выполнить все работы. Но как быть, если вся система печки не работает? Ниже приведены возможные поломки и меры их устранения.

Электрический двигатель вентилятора неисправен:

  1. В этом случае может быть плохой контакт в соединениях проводов или на разъёмах.

    Необходимые меры – поджать клеммы, зачистить окись в контактах, заменить некачественный провод.

  2. Стирание или зависание щёток, обрыв в обмотке катушки, окисление – почистить коллекторы или заменить щётки или полностью электрический мотор системы.
  3. Короткое замыкание обмотки. В этом случае перегорает предохранитель, нужно просто снять перегоревший и поставить на его место новый.
  4. Поломка ручки переключателя – поменять переключатель на новый.

Электрический двигатель не работает на малой скорости:

  1. Перегорел резистор, предохранитель – заменить резистор, предохранитель.
  2. Поломка ручки переключателя – поменять переключатель.

Якорь электрического мотора и сам вентилятор вращаются на малых оборотах:

  1. Коллектор забит шлаком, окислился – почистить коллектор, поменять электромотор.
  2. Короткое замыкание обмотки якоря – заменить предохранитель, электродвигатель.

    Разобранный вентилятор отопления Волги 31105

  3. Вал якоря застрял в подшипнике. В результате будет слышен громкий скрип и визг, может перегореть предохранитель. Электрический мотор системы подлежит замене.

Не получается отрегулировать температуру в салоне ГАЗ-31105:

  1. Поломка регулятора системы управления печкой – заменить регулятор.
  2. Не работает заслонка (заклинило), сломан привод – заменить неисправные детали, проверить работоспособность датчика положения заслонки.
  3. Датчик температуры воздуха салона не работает – поменять его.

Устройство и элементы

Охлаждение мотора ЗМЗ 402 (система охлаждения) имеет простую конструкцию и состоит только с основных элементов, что делает возможным самостоятельный ремонт. Рассмотрим, основные элементы системы ОЖ, а также возможные неисправности и ремонт.

Термостат

Наиболее часто со строя выходит термостат. В первую очередь, это связано с некачественными запасными частями. Термостат выполняет роль регулировочного клапана, который контролирует поток циркуляции ОЖ по движку. Как известно, двигатель 402 имеет большой и малый круг циркуляции «охлаждайки».

При запуске мотора и его прогреве ОЖ движется по малому кругу, что даёт возможность быстрого прогрева. Когда температура достигает 60-70 градусов Цельсия, термостат открывается, и жидкость начинает циркулировать по большому кругу, через радиатор.

Рабочей температурой работы мотора является диапазон 87-103 градуса Цельсия. Если движок не нагревается до этого показателя, или превышает его, то это означает, что термостат имеет неисправность. Зачастую, как показывает практика, это заклинивание детали связанная с износом или образованием накипи внутри корпуса.

Сменить деталь достаточно просто самостоятельно. Для этого необходимо слить ОЖ до уровня ниже расположения термостата. Затем, необходимо открутить подводящий патрубок и демонтировать крышку, в которой расположено изделие. Снимаем старую деталь, и устанавливаем новый термостат, не забыв сменить уплотнитель. Дальнейшие операции проводятся в обратной последовательности от разборки.

Водяной насос

Водяной насос играет весьма важную роль. Он обеспечивает циркуляцию ОЖ по всей системе. В движке ЗМЗ 402 — этот процесс постоянный и принудительный. Помпа имеет несколько элементов, а поэтому её можно разобрать и перебрать. Располагается водяной насос в передней части блока цилиндров и приводится в движение при помощи ремня.

Наиболее частыми неисправностями считаются — износ подшипников вала и выработка крыльчатки. Эти детали, как непосредственно и сам вал, можно найти в продаже на авторынке. Замена деталей проводится достаточно просто.

Радиатор и вентилятор

Радиатор системы охлаждения с завода устанавливается медный 3-рядный, но многие автолюбители в процессе эксплуатации меняют его на 3-рядный алюминиевый. Так, мотор охлаждается намного лучше, что обеспечивает более стабильную работу и увеличивает безопасность.

Деталь выполняет роль охладителя, которая охлаждается при помощи встречного потока воздуха и вентилятора. Вентилятор охлаждения на 402-м моторе имеет принудительную систему и работает только тогда, когда крутится коленчатый вал. Таким образом, очень тяжело перегреть мотор. Располагается крыльчатка вентилятора на шкиве коленчатого вала, и в непосредственной близости к задней части радиатора, что обеспечивает высокую степень охлаждения детали.

Патрубки и водяная рубашка

Патрубки служат соединителями между разными деталями системы охлаждения. При износе деталей происходит утечка ОЖ, приведёт к снижению уровня жидкости. Последствием станет постоянный перегрев мотора, за чем последует деформация и прогиб головки блока.

Водяная рубашка выполняет роль поглотителя тепла непосредственно внутри блока цилиндров, после чего всё выводится к радиатору для проведения последующего охлаждения. Износ, а точнее коррозия водяной рубашки приведёт к утечке «охлаждайки», что может послужить гидроударом, если ОЖ попадёт в цилиндры.

Сборочные детали системы охлаждения двигателя ЗМЗ-406

Система охлаждения ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 18) — жидкостная, закрытая, с принудительной циркуляцией.

Рис.18. Схема системы охлаждения двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — сливной краник блока цилиндров; 2 — радиатор отопителя; 3 — краник отопителя; 4 — двигатель; 5 — дроссельный патрубок; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — датчик сигнализатора перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — радиатор, 11 — пробка расширительного бачка; 12 — расширительный бачок; 13 — сливной краник радиатора; 14 — датчик включения электровентилятора; 15 — водяной насос

Система охлаждения состоит из водяной рубашки в блоке и головке цилиндров двигателя, водяного насоса, термостата, радиатора, расширительного бачка,электровентилятора, сливных краников, датчиков температуры охлаждающей жидкости, перегрева охлаждающей жидкости и включения электровентилятора, пробки расширительного бачка,

В систему также включен радиатор ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 отопителя кабины.

Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ деталей двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости 80-90°С поддерживается при помощи термостата, действующего автоматически, и электровентилятора, включаемого отдатчика через реле управления электровентилятором при достижении температуры охлаждающей жидкости 92°С.

Электровентилятор включен до тех пор, пока температура охлаждающей жидкости не упадет до 87°С. В холодное время года для поддержания оптимальной температуры охлаждающей жидкости используется также чехол, устанавливаемый на облицовку радиатора.

Для контроля температуры охлаждающей жидкости в комбинации приборов ЗМЗ-406 имеется указатель температуры, датчик которого ввернут в корпус термостата.

Кроме того, в комбинации приборов имеется сигнальная лампа, загорающаяся при повышении температуры жидкости до 104-109°С.

Датчик сигнальной лампы также ввернут в корпус термостата. При загорании лампы следует немедленно остановить двигатель, установить и устранить причину перегрева.

Термостат ЗМЗ-406

Термостат двигателя ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 19) с твердым наполнителем, двухклапанный, типа ТС 107-01 расположен в корпусе, установленном на выходном отверстии головки цилиндров, и соединен шлангами с водяным насосом и радиатором.

Рис.19. Принцип действия термостата ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

A — термостат закрыт; Б — термостат открыт

Основной клапан термостата ЗМЗ-406 начинает открываться при температуре охлаждающей жидкости 78-82°С. При температуре 94°С он полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя ЗМЗ-406 циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.

Отопитель кузова соединен параллельно с радиатором двс ЗМЗ-406, и термостат не отключает его от двигателя. Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.

Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.

Водяной насос ЗМЗ-406

Помпа ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302 (рис. 20) центробежного типа. Расположена и закреплена на крышке цепи.

Рис.20. Водяной насос (помпа) ЗМЗ-406 автомобилей ГАЗ-3110 Волга, Газель-3302

1 — ступица; 2 — фиксатор; 3 — корпус; 4 — сальник; 5 — крыльчатка; 6- контрольное отверстие для выхода охлаждающей жидкости; 7- валик с подшипником

Подшипник 7 отделен от охлаждающей жидкости самоподтягивающимся сальником 4 неразборной конструкции, внутри которого расположены манжета и уплотняющая шайба.

Жидкость, просачивающаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 6, которое периодически надо прочищать.

Подшипник от перемещения удерживается фиксатором 2, который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, в процессе эксплуатации добавления смазки не требуется. Ступица 1 и крыльчатка 5 помпы напрессованы на валик подшипника.

Как правильно подключить печку, схема подключения

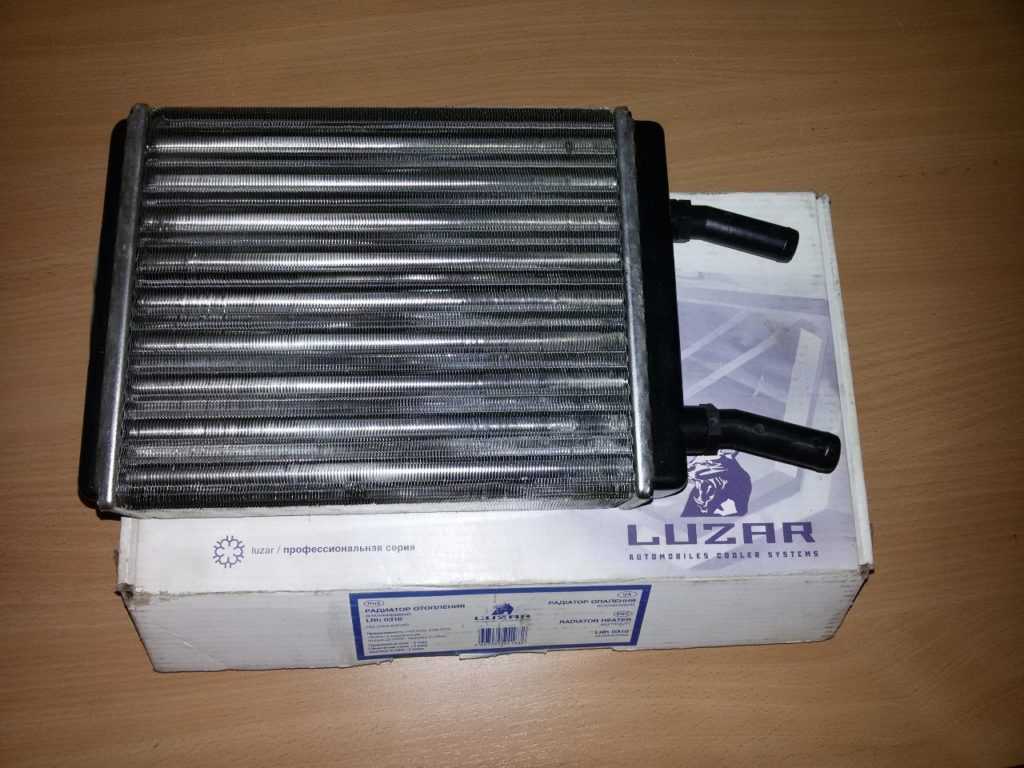

При установке нового обогревателя очень важно не перепутать патрубки подачи тосола к радиатору печки. При снятии лучше всего пометить, какой шланг подсоединяется к верхней части радиатора, а какой — к нижней

Шланги работают на подачу и отвод охлаждающей жидкости и при неверном подключении не дадут системе нормально работать.

Одновременно с заменой патрубков рекомендуется менять и хомуты креплений

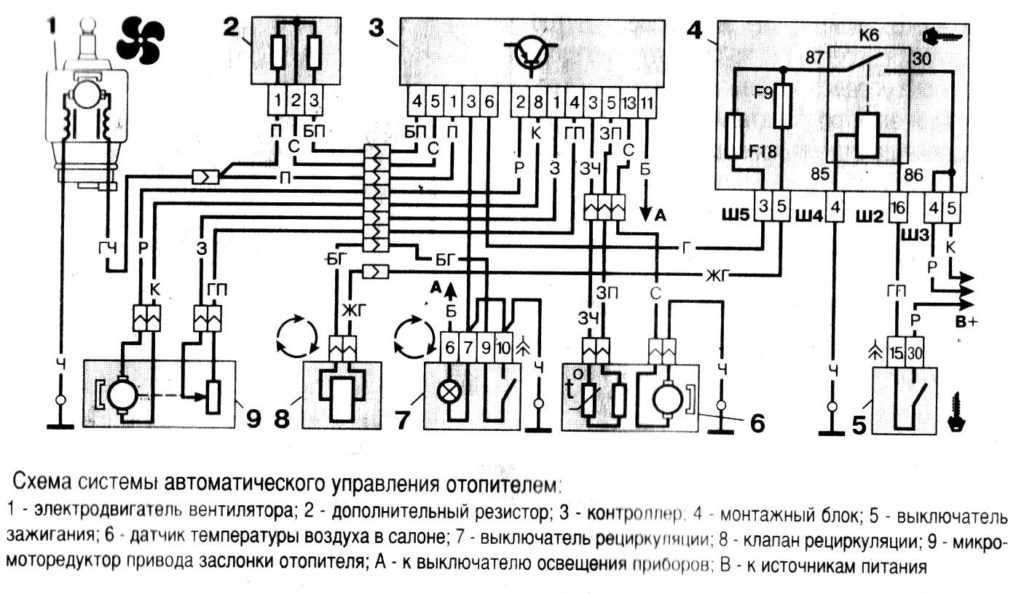

Подключение печки выполняется через резистор по следующей схеме.

Так как печка — ещё один элемент системы охлаждения, то схема подключения этого устройства будет связана с другими частями всей системы охлаждения

Для того чтобы пребывание в салоне ГАЗ 3110 было максимально комфортным, водителю необходимо следить за работоспособностью печки. Самостоятельный демонтаж и монтаж новой печки возможен, однако займёт много времени. К тому же необходимо разбираться в электрических схемах и проводке.

Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
