Замена лампочек в приборной панели газ 3110

Подключение новой панели

Новая приборная панель может быть с легкостью установлена на ГАЗ-3110 старого образца.

Для этого понадобится подключить все контакты к соответствующим разъемам, а еще купить провода и термоусадку. Далее будет описана схема подключения, но перед этим проведем небольшое ознакомление с обозначениями и электросхемой Газ 3110. Каждый разъем имеет форму продолговатого пятиугольника с 13 контактами.

Далее все просто: под вторым размещены все парные контакты — 4, 6, 8 — до 12, а под 3 — все непарные вплоть до 13. Теперь само описание схемы. Цифра — номер контакта, к которому подключается соответствующий провод. Распиновка на щиток приборов обычно идет вместе с инструкцией пользователя.

Комбинация приборов на панели газ 3110

Далее следует провести несколько простых манипуляций:

Скручиваем старую панель. Всего 4 самореза крепления панели, их нужно открутить.
Далее выкручиваем 6 креплений рулевой колонки.
Остается по два винта снизу и сверху старой панели, от которых также нужно избавиться.
На местах, где должны быть клеммы, ставим купленные детали для разъемов и начинаем монтаж по инструкции.

Теперь о нюансах подключения:

Первый контакт XP1 подключается на массу, иначе постоянно будет гореть индикатор EBD. Это соединение нужно добавить, как и два следующих.

Комбинация приборов ГАЗ нового образца 385.3801-10

Если все подключено верно, комбинация приборов будет работать исправно и на старой Волге. Конечно, придется изрядно попотеть, чтобы установить некоторые подключения, так как в машине они могут напрочь отсутствовать.

Замена старой комбинации приборов на новую

Многие автовладельцы автомобиля газель или волга со щитком приборов старого образца стремятся поменять его на щиток приборов нового образца, в котором большинство индикаторов заменены на современные светодиодные, да и выглядит такой щиток приборов намного симпотичнее и ярче.

Итак, для снятия комбинации приборов предварительно снимите облицовку, отвернув четыре винта. Затем отверните четыре винта крепления комбинации; разъедините электрические разъемы и снимите комбинацию приборов. Ремонт комбинации приборов производите блочной заменой неисправных приборов. Для замены приборов снимите защитное стекло и на обратной стороне отверните гайки крепления неисправного прибора.

Причина, по которой многие водители устанавливают панель приборов “Газель бизнес” – она выглядит лучше. Вторая причина, почему стоит купить именно этот вариант панели – функционал и увеличенное количество возможностей следить за работоспособностью автомобиля.

Панель евро типа имеет 2 больших циферблата – спидометр и тахометр, а также 2 маленьких, на которых показывается количество бензина и температура жидкости охлаждения. Остальная информация о состоянии узлов и возникших ошибках выводится при помощи горящих сигнализаторов посредине панели

Более простое оформление значительно разгружает внимание водителя

Принцип работы

Алгоритм действия у всех панелей одинаковый. Каждая лампочка и стрелка взаимодействуют с определенным элементом. Так, показания и скорости и километраже исходят от датчика, что вкручен на коробку. Информация о двигателе исходит от датчика коленвала. А данные о напряжении идут от клемм генератора. Что примечательно: если не подключить контакт напряжения, машина не будет брать зарядку даже с исправным генератором. Эта проблема сопровождается красной лампочкой АКБ на панели. Если она горит, значит, произошел обрыв и провод не подходит на контакт разъема приборки. Что касается давления масла и , информация эта поступает по клеммам от соответствующих датчиков.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
Устарелость конструкции с точки зрения пассивной безопасности;
Плохая стойкость кузова к коррозии;
Отсутствие функций комфорта.

Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
Электронную педаль дроссельной заслонки;
Новую панель приборов, переделанную под требования безопасности;
Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
Новые передние фары и задние фонари;
Кондиционер.

Все это привело к тому, что схема электропроводки ГАЗ 31105 кардинально изменилась. Автомобиль хотя и стал более похожим по функциональности на иностранные аналоги, тем не менее, не смог конкурировать с ними.

Система питания

При подозрении на неисправность из-за отсутствия или плохой подачи топлива убедитесь, что бензин в баке есть. Некоторые водители такую элементарную вещь замечают лишь после долгих попыток найти неисправность в иных местах.
Иногда это происходит из-за отказа или плохой работы датчика уровня топлива. Если бензина достаточно, убедитесь, что он подается к карбюратору (для 402) или к форсункам (для 406 двигателя). В бензопроводах может образоваться паровая пробка (в жаркое время года), перекрывающая доступ горючего. Если это произошло, для охлаждения положите на бензопровод мокрую тряпку или просто подождите, двигатель остынет и пробка исчезнет. В холодное время может замерзнуть попавшая в топливо вода, ледяная пробка тоже не пропускает бензин. Нагревать бензопроводы открытым огнем нельзя, следует использовать горячую воду.

На 406 двигателе проверьте, слышно ли гудение бензонасоса при включении зажигания. Если нет, возможно, сгорел его предохранитель. Перед заменой постарайтесь найти причину, место короткого замыкания можно определить по закопченым проводам.

Бензонасос от двигателя ЗМЗ-406

При включении стартера из шланга должен выливаться бензин. Если этого не происходит, возможно, повреждена диафрагма или зависли клапаны насоса. Проверьте, нет ли подтеков бензина в соединениях трубопроводов. Если в систему проникает воздух, насос качает его вместо топлива.

Читаем индикаторы и чиним приборную панель на «Волгах» — ГАЗ 3110

Следует учитывать, что существует два варианта панелей для ГАЗ 3110. Первый вариант оказался не слишком удачным: индикаторы плохо видно в темноте и они не так информативны, как щитки современных автомобилей. Зато нового образца панель приборов полностью соответствует требованиям обычного водителя и позволяет держать под контролем состояние всех основных систем

Именно на расположенных на ней значках и будет остановлено основное внимание, ведь менять свою панель имеет смысл только на современную.

https://youtube.com/watch?v=u3sQ9qf7rBE

Основные индикаторыНиже приведены основные индикаторы, которые вы можете найти на модели щитка приборов ГАЗ 31105 и других представительниц данного модельного ряда

Вольтметр. Его задача – показывать вам напряжение в бортовой сети.
Лампа системы управления двигателем.
Резерв/индикатор АБС при ее наличии.
«Stop». Сигнализирует о неисправности, движение с которой запрещено.
Левый указатель поворота.
Аварийный уровень падения ТЖ.
Одометр (показывает общий пробег машины).
Спидометр (демонстрирует скорость движения).
Индикатор стояночного тормоза, загорается, когда зажигание включено, а рычаг поднят.
Правый указатель поворота.
Резерв.
Индикатор непристегнутых ремней (есть не на всех моделях).
Индикатор аварийного падения масла. Также может быть расположен под номером 18.
Резерв.
Индикатор количества топлива. Деления 0 (пустой бак), ½ (половина бака), 1 (полный бак).
Резерв топлива, загорается, когда его меньше 8 литров.
Индикатор давления масла.
Тоже что 13.
Подогрев сидений.
Температура ОЖ.
Лампа габаритного света.
Перегрев ОЖ.
Индикатор дальнего света.
Кнопка обнуления суточного пробега.
Определитель суточного пробега.
Тахометр. Определяет частоту вращения коленчатого вала.
Лампа разряда аккумулятора.

Перечисленные выше индикаторы вы найдете на панели практически любой модели из 31 серии автомобилей «Волга».

Возможные неисправности и способы их устранения

Вид с водительского местаНеправильная работа индикаторов на щитке приборов обычно связана с нарушениями в датчиках системы. Именно с ним система и получает всю информацию. Прежде чем начинать ремонт панели, следует проверить, работоспособны ли сами датчики. Если с ними все в порядке, а данные не отображаются или показываются с искажениями, проблема также может скрываться в проводке.Также распространенной проблемой является перегорание отдельных лампочек приборки. Они достаточно просто поддаются замене в домашних условиях. Правда, у вас могут возникнуть проблемы с поиском новых деталей, так как выпуск автомобилей давно превращен. Но найти подходящие можно в любом хорошем магазине радиоэлектроники или автомагазине.Из ролика ниже можно узнать, как заменить лампочки (автор видео — NONAvto).

Инструкция по монтажу

Щиток в процессе установкиДля установки вам помимо самой приборной панели ГАЗ Волга также потребуются автопровода, термоусадка. И несколько клемм для штырьков ХР 1, ХР 2, ХР 3, ХР 4. Все необходимое вы сможете найти в магазине автозапчастей. К самой детали должна прилагаться инструкция по ее сборке.Чтобы заменить старый щиток на новый вам следует выполнить следующие действия.

Вначале, выкрутите 4 винта, которыми закреплен панель. Также, 6 саморезов кожуха колонки, снимите его.
Теперь выкрутите 4 винта, которыми закреплен собственно сам щиток.
Отсоединив 5 разъема ХР, выньте деталь.
Теперь вам нужно подключить проводку, используя инструкцию к вашей конкретной модели щитка и клеммы ХР.
Отключите индикаторы АБС и ЕБД, если на вашем автомобиле нет таких устройств.
Производите установку в порядке обратном демонтажу.

Видео «Тюнингованная панель приборов 3110»

В этом видео демонстрируется комбинация приборов ГАЗ 3110, а точнее — тюнингованная версия щитка (автор ролика — Sergey Sedov).

Возможные проблемы

Даже если поменять панель на Газель, от всех проблем избавиться не удастся. Довольно часто случаются неполадки после замены. Вот самые распространенные из них:

отдельные датчики или вся панель перестает работать;
«замерзают» показания приборов;
датчики врут, показатели неверные.

Большинство водителей паникует, после этого разбирает панель по частям, от чего становится только хуже. Вот несколько вариантов решений для большинства панелей:

Первое, что следует всегда делать при неполадке таких устройств — проверять контакты проводов. Обрыв или пробой может стать причиной неисправности. Также следует осмотреть питание.

Распиновка и комбинация приборов на панели Газели

Поскольку электронную систему не улучшают с заменой панели, а приборы более требовательны, случаются неполадки именно с электроникой. Замена проводки и предохранителей чаще всего решает проблему. В основном отзывы о работе щитка приборов одобрительные, но на некоторых старых моделях авто наблюдается целый ряд проблем, которые решаются только установкой родных приборок.

Стартер

С помощью стартера запускается двигатель, и от того насколько он исправен, зависит, поедет автомобиль или нет. Для моторов 3110 стартеры выпускают многие производители, и они также различаются по мощности.

Так выглядит стартер для автомобиля Волга 3110 Для ЗМЗ 402 по мощности существуют много видов устройств запуска двигателя, но их в основном делят на большие и малые. Малый стартер в среднем имеет мощность около 1 кВт, большой – от 1,5 до 1,8 кВт. Производителей также достаточно много разных. Наиболее известными считаются стартеры марок БАТЭ (республика Беларусь), КАТЭК, LKD, FENOX, «ПРАМО», ЗМЗ KENO.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
Устарелость конструкции с точки зрения пассивной безопасности;
Плохая стойкость кузова к коррозии;
Отсутствие функций комфорта.

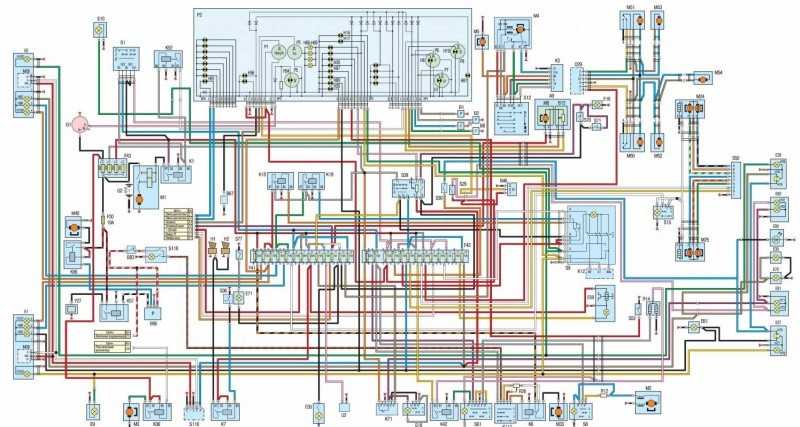

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам

Среди ее особенностей следует отметить:

Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
Электронную педаль дроссельной заслонки;
Новую панель приборов, переделанную под требования безопасности;
Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
Новые передние фары и задние фонари;
Кондиционер.

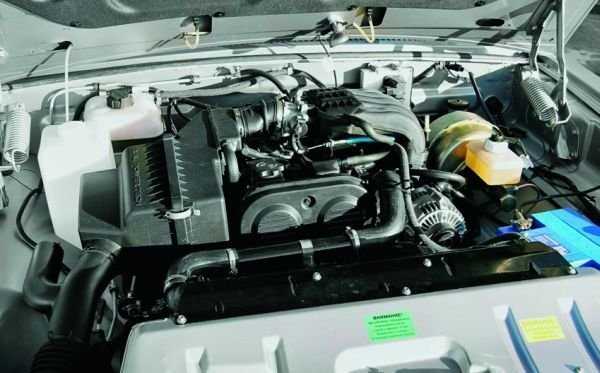

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

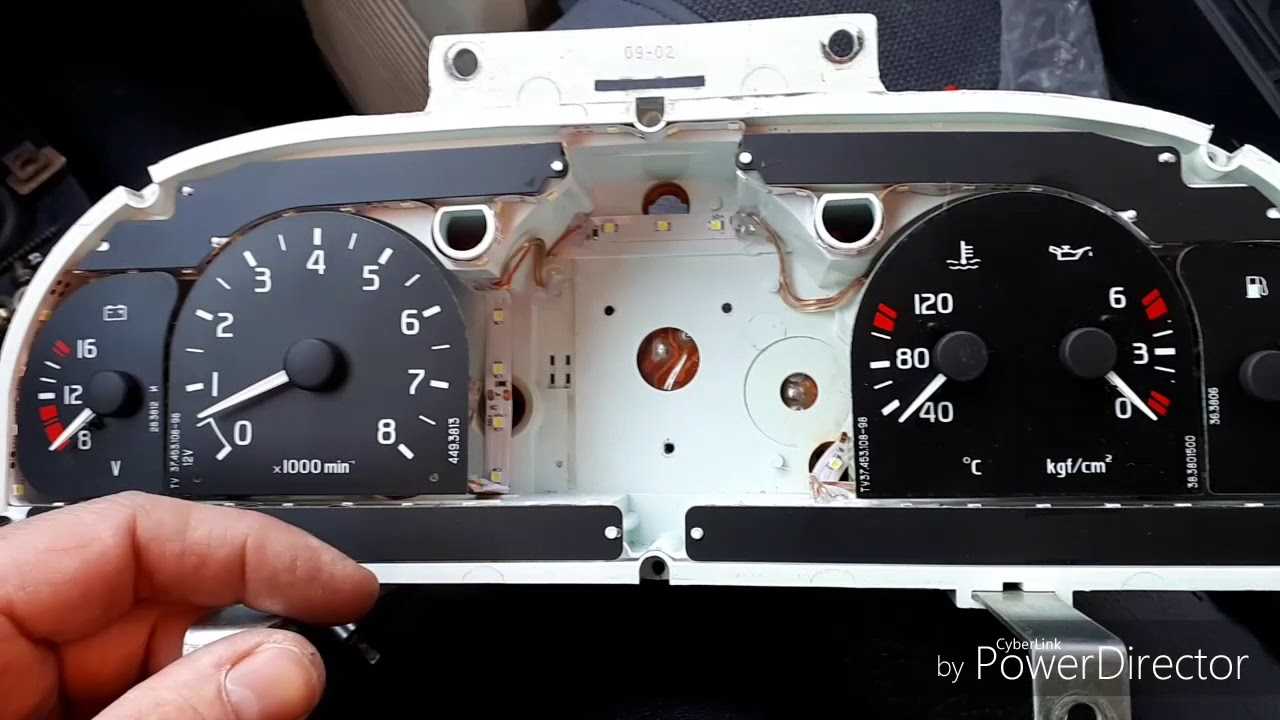

Светодиодная подсветка панели приборов ГАЗ-3110

Надоел мне зеленый цвет подсветки приборов и иногда перегорающие лапочки. Вот и решил, что, может быть, кого-нибудь заинтересует моя переделка подсветки приборов.
В качестве ламп использовалось 17 светодиодов «белого» свечения с максимальным углом расхождения светового потока. Кстати, вариант с синей подсветкой мне не понравился (см. картинки).
Почему были выбраны именно светодиоды? Да потому, что у них светоотдача выше, а следовательно, и яркость, и читабельность у приборной панели будет лучше.
Итак, как это делалось.
Изначально у меня была панель приборов от 3110 (Рижская, для тех, кто не знает, есть ещё Владимирская; самое главное отличие в том, что в Рижской все стрелки в выключенном состоянии находятся в положении 0, а в Владимирской — на следующем делении). Разобрать её, не зная, как это делается, оказалось очень простой задачей.

А теперь самое важное: надо очень аккуратно снять стрелки со всех приборов, можете не боятся, все стрелки встанут на свои места и легко подгоняются по месту, где стояли.
После этого откручиваем 2 болта на указателе тахометра и очень осторожно вынимаем ограничители стрелок: нужно тянуть их вверх немного раскачивая (я по незнанию немного повредил трафарет).
На остальных указателях просто отворачиваем крепление и снимаем трафаретки.
На трафаретках на обратной стороне нанесен слой зеленой краски, для изменения цвета подсветки его нужно удалить (я удалял просто стирая лезвием, не советую пользоваться растворителями — они могу повредить трафареты).

2 путь более трудоемкий и более дорогой. Суть его в том, что делается специальная шина со светодиодами, которые припаиваются к этой шине. Сама шина заплавляется в корпус панели приборов для надежности.

Надо не забывать, что для диодов важна полярность.
После проверки работоспособности собираем все в обратном порядке и наслаждаемся новой подсветкой.
Недостаток заключается в том, что к обычному светодиоду нужно подпаять резистор номиналом 1 КОм (однако, есть и со встроенными резисторами), а также необходимо строго соблюдать полярность!

Электрооборудование ГАЗ 3110

Как и в любом автомобиле, в электросхеме ГАЗ 3110 есть автомобильная проводка с разъемами, различные реле и датчики, предохранители, приборы, а также источники и потребители энергии. Источниками энергии являются генератор и аккумулятор, к потребителям относятся:

Стартер;

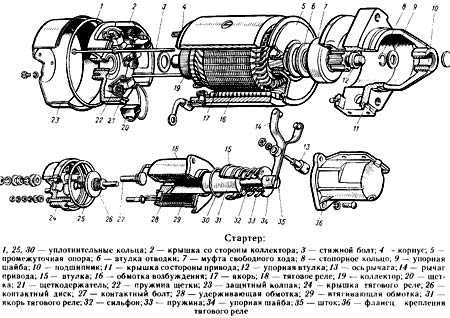

Схема конструкции стартера для Газ 3110
Моторчики печки и стеклоочистителя;
Звуковые сигналы;
Приборы освещения;
Элементы системы зажигания;
Магнитола, сигнализация, а также другие потребители, установленные пользователем.

На Волге 3110 установлен электронный спидометр. Следует отметить, что на предыдущей модели ГАЗ 31029 спидометр оснащался механическим приводом (тросиком). Также в отличие от 31029 на модели 3110 появился тахометр.

У тахометра в первых моделях отмечалась следующая недоработка – стрелка прибора дрожала, показывая количество оборотов. В дальнейшем производитель довел прибор до ума, а владельцам первых авто приходилось своими руками устранять недоделки – впаивать в схему тахометра дополнительный резистор.

Тахометр от Волги 3110 После 1999 года эта проблема исчезла на машинах. Еще нужно сказать, что были разные – их выпускали во Владимире и Риге.

Дальнейшая модернизация

Планам по увеличению объемов продаж не суждено было осуществиться. Причин тому несколько:

Достаточно высокие расходы на эксплуатацию автомобиля ГАЗ при низкой функциональности;
Устарелость конструкции с точки зрения пассивной безопасности;
Плохая стойкость кузова к коррозии;
Отсутствие функций комфорта.

Схема проводки ГАЗ 31105 с силовым агрегатом Daimler Chrysler соответствовала европейским стандартам Все это вынудило автопроизводителя заняться глубоким рестайлингом, в результате чего в 2004 году появилась модель ГАЗ 31105.

Среди ее особенностей следует отметить:

Силовой агрегат DOНC объемом в 2,4 л от компании Daimler Chrysler;
Электронную педаль дроссельной заслонки;
Новую панель приборов, переделанную под требования безопасности;
Вынесенный на водительскую дверь пульт управления стеклоподъемниками и регулировкой наружных зеркал;
Новые передние фары и задние фонари;
Кондиционер.

Оригинальное фото электрооборудования ГАЗ 31105 с мотором Daimler Chrysler

Другие системы двигателя

В системе охлаждения результатом неисправности является перегрев. Основные причины:

Утечка или недостаточный уровень охлаждающей жидкости. Следует проверить, нет ли следов подтекания, особенно на соединениях шлангов, долить жидкость.
Недостаточное натяжение приводных ремней вентилятора и водяного насоса. Надо натянуть.
Неисправность термостата. Требуется замена.
Неисправность водяного насоса (помпы). Требуется замена.

Характерные проблемы системы смазки:

Утечки масла. Определяются по следам подтеков, уплотнения в этих местах надо подтянуть или заменить;
Низкое давление на горячем двигателе. Если причиной является загрязнение редукционного клапана, следует промыть его детали и гнездо в корпусе масляного насоса. Возможен сильный износ вкладышей коренных подшипников коленчатого вала или деталей самого насоса. Необходима замена.
