Устройство тормозов уаз патриот

Техобслуживание раздаточной коробки

Как и любое другое устройство автомобиля, для стабильной работы раздатка УАЗ Патриот требует систематического ухода, поскольку внедорожник нередко эксплуатируется в затрудненных условиях, и его узлы подвергаются повышенным нагрузкам. Необходимо регулярно проверять уровень трансмиссионного масла и вовремя осуществлять его замену.

Указания производителя о периодичности замены трансмиссионки УАЗ Патриот содержатся в предлагающемся к машине руководстве пользователя. Для новых авто, недавно покинувших конвейер, процедура первичной смены трансмиссионной жидкости предписана не позднее, чем через 5 тыс. км. пробега. Настолько небольшой интервал обусловлен тем, что в ходе притирки новых деталей друг к другу, происходящей при обкатке автомобиля, существует высокая вероятность появления металлических частиц, которые способны отрицательно повлиять на долговечность механизмов.

Дальнейшая ротация трансмиссионного масла рекомендована после каждых 30 тыс. км пробега (примерно 2 года езды) + проверка через каждые 15 тыс. Однако нужно понимать, что длительность промежутков между заменами может зависеть от условий эксплуатации транспорта и качества заливаемого в трансмиссию продукта.

Какое масло лучше использовать?

Применение высококачественного продукта, рекомендованного производителем или аналогичного – залог надлежащей работы автомобиля и долговечности его деталей. В руководстве по эксплуатации УАЗ Патриот рекомендовано использование для тех или иных узлов трансмиссии масел с разными показателями. Однако на практике не очень целесообразно приобретать сразу три сорта жидкости, тем более что продается оно в таре от 1 л. и у вас будут существенные остатки.

Что специалисты рекомендуют заливать во все трансмиссионные узлы

Масло

Для чего

75W90 API GL 4
Хорошо себя зарекомендовавшее на раздатке Даймос

и 75W90 API GL 3
В случае с раздаткой УАЗ Патриот старого типа.

Объем масла, требующийся для раздатки УАЗ Патриот, как указано в руководстве, ровняется 0,7 литра, для мостов – 2,7 л (1,4 для переднего и 1,3 для заднего) и 2,5 л для КПП. Соответственно, если вы решите использовать одну и ту же трансмиссионку для всех узлов, вам понадобится 6 л масла.

Проверяется уровень мерным щупом, которым должен быть оборудован автомобиль

При этом нужно принять во внимание, что активная эксплуатация авто может приводить к понижению уровня масла до 8 мм относительно указанного уровня. В таком случае в выравнивании уровня масла нужды нет, поскольку общий его объем обеспечит надлежащую работу всех узлов

Процедура замены масла

Перед этим надо проехать порядка 10 км, чтобы жидкость в системе разжижилась нагревшись и быстро слилась. Загнав автомобиль на яму, находим сливное и заливное отверстия, устанавливаем под сливное емкость, в которую будет стекать отработка. Очищаем прилегающую к указанным отверстиям поверхность от грязи. Затем откручиваем ключом пробку заливного отверстия чтобы сбросить давление.

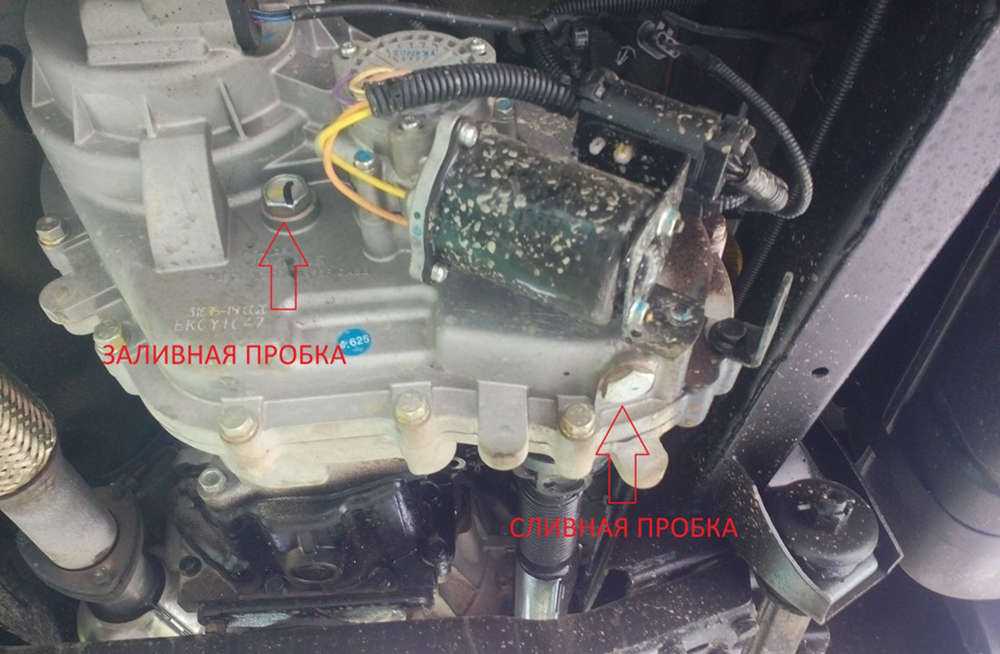

Откручиваем пробку сливного отверстия, стараясь не обжечься горячим маслом. Дожидаемся, пока отработка полностью стечет, после чего плотно закручиваем пробку слива и заливаем при помощи технического шприца свежее масло пока оно не начнет вытекать обратно. Не забываем в конце закрутить пробку заливной горловины.

Вместе с заменой масла в раздаточной коробке УАЗ Патриот рекомендуется заменять его и в коробке передач. После замены масла надо проехать на машине несколько километров, после чего снова загнать на яму или эстакаду и произвести осмотр трансмиссии на предмет утечки. Обнаружив протекание масла, нужно выявить причину и устранить ее путем подтягивания крепежных элементов или замены неисправных сальников, манжет и заглушек. Все ключевые крепления трансмиссии нужно регулярно проверять и при необходимости подтягивать.

Детали раздаточной коробки УАЗ Патриот предназначены для эксплуатации в агрессивных условиях. Поэтому они отличаются повышенной прочностью. Однако же срок ее надлежащей службы зависит в конечном счете от того, насколько тщательно владелец соблюдает инструкции по обслуживанию.

Тормоз провалился на полном ходу: что делать?

Сначала попробуйте несколько раз резко нажать на педаль: возможно, ее работоспособность частично восстановится. Далее оцените ситуацию и наметьте место, куда можно постепенно свернуть. Потом затяните ручник (не делайте это слишком резко) и начните переключаться (если у вас механическая КПП) на более низкую передачу. При этом в момент положения рычага на «нейтрали» нажимайте на акселератор (делайте «перегазовку»), чтобы «подготовить» шестерни КПП к внештатной работе. В крайнем случае, выбирайте из двух «зол» меньшее – лучше наехать на какое-либо препятствие у дороги (хороший вариант – придорожные кусты), чем столкнуться с автомобилем.

Замена

Меняются задние колодки в следующих случаях:

• При толщине накладки меньше 1,5 миллиметров;
• Накладка имеет следы замасленности;
• У фрикционной части или у стального основания есть механические повреждения.

Перед началом работы из бачка нужно откачать тормозную жидкость, иначе она во время замены вытечет.

После этого можно переходит к работе:

1. Первым делом снимается заднее колесо;
2. Демонтируется тормозной барабан;
3. У рабочего цилиндра снимается резиновый колпачек;
4. С колодки снимается стяжная пружина, для этого изделие разводится по сторонам;
5. Одной рукой следует нажать на верхнюю чашу, а второй нужно у прижимной пружины поддерживать стержень, после чего ее необходимо провернуть на 90 градусов;
6. Извлекается нижняя и верхняя чашки;
7. Демонтируется стержень пружины, после чего откручивается гайка которая крепит опорный палец;
8. Снимается палец и извлекается износившееся изделие.

Таким же образом замена происходит и на втором колесе. После этого все детали проверяются на износ, и в случае необходимости меняются. Прежде чем производить установку новой детали, тормозной щит желательно обработать специальной тугоплавкой смазкой. После смазки от фиксатора освобождаются поршни и на УАЗ Патриот устанавливаются новые колодки.

Техобслуживание

Регулярно проходите техобслуживание

Для обслуживания корзины сцепления автомобилей УАЗ с диафрагменной пружиной не требуются профессиональные навыки. Прежде всего сцепление необходимо содержать в чистоте, регулярно удаляя возникшие загрязнения. Болтовые соединения нужно периодически подтягивать.

Необходимо постоянно проверять объем рабочей жидкости, которая находится в главном цилиндре. Она должна находиться на уровне около 1,5 сантиметров, но ниже верхнего края цилиндра. При этом бачок наполняется с использованием установленного сетчатого фильтра. Он используется для предотвращения попадания лишних предметов и веществ. Обычно рабочий цилиндр сцепления УАЗ 469 не требует каких-либо дополнительных, специальных манипуляций.

Как прокачать сцепление на уаз буханка

В настоящее время управление включением/выключением сцепления производится при помощи гидравлического привода сцепления. В гидравлическом приводе сцепления используется принцип передачи усилия с помощью несжимаемой жидкости. Устройство привода не очень сложное. Состав привода: Педаль сцепления, Главный цилиндр, Рабочий цилиндр, Магистраль гидропривода и Бачок с рабочей жидкостью.

Гидропpивод выключения сцепления автомобилей семейства УАЗ–31512: 1 – кpышка; 2 – фильтp-сетка; 3 – бачок; 4 – гидpотpубка; 5 – главный цилиндp пpивода сцепления; 6 – пеpепускное отвеpстие; 7 – компенсационное отвеpстие; 8 – шайба; 9,18,21,26 – пpужины; 10 – внутpенняя манжета; 11 – штуцеp; 12 – поpшень главного цилиндpа; 13 – наpужная манжета; 14 – защитный колпак; 15 – толкатель главного цилиндpа; 16 – ось педали; 17 – вилка; 19 – педаль; 20 – муфта; 22 – шаpовая опоpа; 23 – вилка выключения сцепления; 24 – гидpошланг; 25 – pабочий цилиндp; 27 – колпачок; 28 – пеpепускной клапан; 29 – манжета; 30 – поpшень pабочего цилиндpа; 31 – толкатель; 32 – колпак; 33 – контpгайка; 34 – ввеpтная часть толкателя

Подготовка к прокачке

Как правило, попадание воздуха в магистрали и агрегаты связано с неисправностью либо ее устранением. Удалять воздушные пузырьки, препятствующие эффективному торможению, необходимо после разборки суппортов, отсоединения трубок или ремонта главного цилиндра.

Алгоритм работы автоматики и гидроблока, присутствующих в тормозной системе автомобиля, предусматривает сохранение высокого давления в основном жидкостном контуре. Если без надлежащей подготовки начать процедуру удаления воздуха, то может произойти выброс жидкости. Поэтому перед тем как прокачать тормоза с АБС, давление нужно понизить. Это достигается 20-кратным нажатием на педаль при отключенном зажигании.

Что потребуется для работы:

• аэрозольная смазка WD-40;
• накидной ключ для откручивания штуцеров на рабочих цилиндрах колес;
• пластиковая бутылка и трубка, подходящая по диаметру к штуцеру;
• запас свежей тормозной жидкости.

Последнее действие перед прокачкой – отключение ABS. Для этого возьмите инструкцию по эксплуатации, откройте схему расположения предохранителей и отыщите тот из них, который отвечает за работу данной системы. Потом извлеките его из гнезда.

Если позволяет конструкция передней и задней подвески, то колеса можете не снимать – откручивайте штуцеры из смотровой канавы.

Возможные доработки панели приборов УАЗ Патриот

1. Установка диодного освещения: штатно установленные лампочки заменяются на диодные.

2. Использование тюнингованной шкалы для датчиков приборной панели. Шкалы наносятся сверху над штатно установленными шкалами значений. Причина популярности их использования – в более привлекательном внешнем виде. Если вы решили установить шкалы на спидометр, тахометр или иные датчики, то необходимо произвести демонтаж установленных стрелок. Шкалы можно прибрести в магазинах либо же скачать из интернета.
3. Обшивка приборной панели особенно актуальна при наличии на ней повреждений.
4. Установка на шкалы хромированных колец.
5. Монтаж спортивной приборной панели. Этот вариант весьма непрост, так как для установки такой панели приборов придется переделать штатные разъемы для подключения. Также возможно понадобится вмешаться в работу блока управления с целью синхронизации работы с приборной панелью.

Снятие, разборка и ремонт

Снять и произвести ремонт рабочего цилиндра не представляет особого труда, как описывалось выше, он в основном находится на картере коробки передач, что наглядно показано на фото.

Открутив крепящие болты, и отсоединив толкатель от вилки, подготовьтесь к снятию шланга, идущего от главного цилиндра.

Так как в нем находится гидравлическая жидкость, то шланг нужно заглушить подходящей по диаметру пробкой. Некоторые специалисты советуют, отсоединив шланг, слить всю жидкость, так как, сливаясь, она промоет систему гидропривода от накопившейся грязи.

Снятый цилиндр подвергаем разборке и ремонту, если корпус металлический, то можно его зажать в тиски, в случае с пластмассовым корпусом, делать этого не стоит во избежание возможных повреждений.

Отсоединив воздушный клапан, нужно снять наружный манжет, а затем, в зависимости от конструкции, чтобы получить доступ к штоку вынуть стопорное кольцо. Произведя разборку, следует внимательно осмотреть все детали: пружину, шток, зеркало цилиндра на предмет механических повреждений.

Все промыть тормозной жидкостью, следует помнить, что нельзя для этого применять бензин, солярку, машинное масло или воду, так как эти жидкости могут привести к разбуханию резиновых деталей. Сборку цилиндра производить в обратном порядке.

Производя ремонт все резиновые составляющие: манжет, уплотнительные кольца и прочее, в независимости от их состояния поменять на новые.

Если ремонт, по каким-либо причинам невозможен:

• найдены трещины на корпусе;
• большие выработки на внутренней поверхности корпуса из-за неисправного штока.

Следует приобрести новый рабочий цилиндр и заменить его полностью.

Назначение панели приборов УАЗ Патриот

Приборная панель представляет собой пластиковую панель с комбинацией различных устройств, индикаторов, предназначенных для слежения за техническими параметрами автомобиля и уведомления водителя о возможных поломках.

Корпус выполняется съемным для возможности проведения ремонта приборов.

Если на панели приборов индикаторы имеют зеленый либо синий цвет, то это свидетельствует о нормальном функционировании систем автомобиля. Сигнализаторы оранжевого цвета предупреждают водителя о необходимости принятия мер для обеспечения мер для дальнейшей нормальной работы автомобиля. Если индикаторы загорелись красным, то значит, соответствующий узел или система находятся в аварийном состоянии и требуется устранение неисправности.

На УАЗ Патриот установлена современная приборная панель, радующая глаз и повышающая комфорт управления автомобилем. По своей «начинке» она способна конкурировать с такими же панелями внедорожников зарубежного производства.

Диагностика топливной системы УАЗ Патриот

Основные неисправности топливной системы УАЗ Патриот чаще всего связаны с фильтром тонкой очистки и с инжекторной системой распределенного впрыска, которая в отличие от старотипных карбюраторов более чувствительна к посторонним включениям и качеству горючего. На инжекторных моторах нет крана переключения между баками, поэтому неполадки в работе, связанные с переключением подачи топлива, не возникают.

Через форсунки впрыск топлива в инжекторном двигателе осуществляется непосредственно в каждый цилиндр, что позволяет снизить токсичность отработанных газов на выходе. Т.к. система впрыска выполняет еще и функцию очистки горючего, то большинство неисправностей связаны с засорением фильтров грубой и тонкой очистки УАЗ Патриот. В этом случае автомобиль «не реагирует» на ускорения и даже при повышенных оборотах не выдает ожидаемой тяги. Фильтры необходимо планово менять, в т.ч. и воздушный. Фильтр тонкой очистки заменяется на каждые 20 тыс. км пробега.

Похожие «симптомы» могут и при разгерметизации, что также является серьезной угрозой безопасности. Разгерметизация топливной системы – это чаще всего следствие постоянного использования некачественного топлива и механических повреждений, ослабления соединений. В итоге УАЗ Патриот невозможно завести или двигатель не держит холостые обороты. В этом случае будет чувствоваться сильный запах бензина в салоне и неисправность легко диагностировать по подтекам горючего возле топливных элементов.

Присутствие грязи в топливных баках, засорение фильтра бензонасоса или фильтра тонкой очистки УАЗ Патриот моментально сказываются на динамике авто при повышении нагрузок. Такие же признаки «недомогания» силового агрегата УАЗ Патриот может вызывать вода в топливе, особенно в период воздействия низких температур. В любом случае топливо сливается и заменяется фильтр тонкой очистки горючего.

Проблемы с погружным электробензонасосом могут свидетельствовать как об элементарном нарушении контактов с бортовой электросистемой, так и о неполадках самого насоса. В первую очередь стоит промыть насос УАЗ Патриот, а потом уже принимать решение – снимать его или нет. Эксплуатационный ресурс электробензонасоса – 80 тыс. км.

Если потребление горючего резко возрастает, то это, скорее всего, связано с так называемым старением датчиков кислорода в потоке отработанных газов. Чтобы точно определить «вину» датчика, достаточно прогреть двигатель и если после пары минут на холостом ходу блок управления не реагирует и неисправный лямбда-зонд подает сигнал блоку управления о переобогащенной смеси, то на приборной панели выведется ошибка и двигатель заглохнет.

Неисправность датчика положения коленчатого вала – это тот случай, когда контролирующее устройство становится причиной полного отказа двигателя, т.к. завести его с такой неполадкой очень сложно. При выходе из строя ДПКВ возникает детонация, провалы на холостом ходу двигателя, перерасход топлива и силовой агрегат не реагирует на запуск.

Дымный выхлоп и повышенный расход топлива свидетельствуют о повышенном давлении топлива (более 300 кПа). Решить проблему можно продувкой сливных топливопроводов, прочисткой струйного насоса и заменой фильтра тонкой очистки УАЗ Патриот . Если это не помогло, то придется заменить электробензонасос и регулятор давления. Низкое давление топлива можно определить по появлению провалов при разгоне, рывкам, неадекватно низкой приемистости мотора. В первую очередь необходимо удостовериться, что нет пережатий сливной магистрали и препятствий в сообщении баков, а потом уже принимать решение о замене электронасоса.

Конструкция

Назначение тормозных изделий на внедорожнике УАЗ Патриот понятно всем, а вот с конструкцией разберемся подробнее. Задние тормоза на внедорожнике барабанного типа, что говорит об основном рабочем элементе – барабане. Колодки представляют собой две дугообразные стальные конструкции, на верхний (наружний) слой которых нанесен фрикционный материал, имеющий низкие показатели скольжения. Также эти стальные конструкции имеют основание, за счет которого изделие закрепляется внутри барабана.

Устанавливаются колодки на внедорожнике УАЗ Патриот в задние колеса, а точнее в барабан. При нажатии на педаль тормоза, механизм передает усилие на поршень, который, в свою очередь, действует на колодки, прижимая их к барабану. Таким образом, происходит торможение задних колес не только на внедорожнике УАЗ Патриот, но и на всех автомобилях с барабанным механизмом тормозной системы.

Что поставить на Патриот

Штатные тормозные устройства барабанного механизма на УАЗе Патриот при изнашивании создают неприятный скрип из-под колес. Причина скрипа обычно заключается не в износе фрикционной части, а в составе, из которого изготовлена накладка. Часто в нее добавляется асбест, что собственно вызывает оседание пыли на барабане, которая способствует образованию скрипа. На самом деле причин скрипа очень много, поэтому при появлении таких звуков водители стремятся заменить изделия на новые. На внедорожник можно установить устройства следующих фирм:

• Markon;
• ТИИР;
• STS.

Главный цилиндр сцепления УАЗ Патриот

Главный цилиндр снимайте для замены при утечке жидкости, неполном включении сцепления (может быть вызвано износом переднего уплотнительного кольца или засорением компенсационного отверстия).

Вам потребуются: ключи «на 13», «на 12», шприц.

рис. 1

1. С помощью шприца откачайте тормозную жидкость из бачка главного цилиндра.

рис. 2

2. Отверните гайку крепления трубки к главному цилиндру сцепления и отведите трубку в сторону

рис. 3

Для предотвращения вытекания рабочей жидкости из трубопровода привода выключения сцепления наденьте на конец трубопровода резиновый колпачок.

рис. 4

3. Извлеките шплинт из отверстия пальца педали привода выключения сцепления.

4. Отверните две гайки крепления главного цилиндра

рис. 6

5. Снимите наконечник толкателя с пальца педали привода выключения сцепления.

рис. 7

6. Извлеките главный цилиндр.

7. Установите главный цилиндр выключения сцепления в порядке, обратном снятию.8. Удалите воздух из гидропривода выключения сцепления (см. «Прокачка системы гидропривода выключения сцепления»).

Прокачка системы, регулировка педали

Установив отремонтированный или новый цилиндр на место, подсоединив к нему гидравлический шланг, следует прокачать систему и произвести регулировку высоты педали сцепления.

Прокачка после замены рабочего цилиндра, делается аналогично той, что производится после ремонта главного цилиндра, но в некоторых марках автомобилей, например «Фиат» эта процедура производится наоборот. Для «обратной» прокачки самостоятельно, потребуется:

• шланг такого диаметра чтобы плотно одевался на выпускной клапан;
• специальный или просто большой шприц с диаметром носика подходящим под шланг;
• ключ для откручивания воздушного выпускного клапана.

Откручиваем крышку бачка с жидкостью. Набираем в шприц гидравлическую жидкость и выгоняем из него все воздушные шарики, один конец шланга подсоединяем к клапану, другой к шприцу. Открутив воздушный клапан на пару тройку оборотов, надавите на шприц и введите жидкость в цилиндр. Не снимая шланга, закрутите клапан, чтобы туда не попал воздух.

Произвести эту процедуру следует несколько раз, до окончательного выхода воздуха из системы в бачок. Затем следует произвести нажатие на педаль сцепления до десяти раз и если требуется провести ее регулировку по высоте.

Поскольку мой УАЗ 3303 выпуска 1989 года, то в магазинах всегда спрашивал главный цилиндр сцепления старого образца. Однако он аналогичен для уазиков «буханка» и её модификации, например, УАЗ 3741, УАЗ «фермер», 3909 и т.д.

Регулировка задней ступицы

Регулировку задней ступицы начинаем с диагностики.

Поднимаем на домкрате задний мост, затем раскручиваем задние колеса в разные стороны. Колесо должно крутиться свободно без заеданий и посторонних шумов. Крутим разные колеса и сравниваем звук. Если на одном будут какие то отличия сразу будет ясно. Если проблем при кручении колес не возникает, тогда проверим колеса на люфт. Для этого берем колесо и раскачиваем его в разных плоскостях. Если появился хоть малейший намек на люфт переходим к следующему этапу.

Разборка

Вполне может быть при обнаружении небольшого люфта при снятии полуоси люфт может оказаться довольно большим. Полуось соединенная со ступицей дает большой рычаг. Дальше с помощью большой крестовой отвертки снимаем колпак, который крепится двумя болтами. Демонтируем полуось, для этого откручиваем болты головкой на 14. Если полуось сразу не выходит, во фланце есть специальные болты, которые мы вкручиваем, чтобы полуось вышла наружу. После снятия полуоси люфт становится довольно заметным. Убираем лишнюю смазку, чтобы отчетливо видеть грани гаек и лепестки замочных скважин. Начинаем отгибать лепестки замочных скважин, которые фиксируют гайки. Гайки две, одна контргайка, другая регулировочная. Откручиваем фиксирующую гайку ступичным ключом. Снимаем замочную шайбу.

Варианты регулировки

Регулировка заключается в том, чтобы вращая регулировочную гайку поймать такой момент когда люфта уже нет, но колесо вращается свободно.

В официальных инструкциях подробно описано как необходимо делать регулировку ступицы, определены моменты затяжки и порядок действий.

1. Вращая колесо по ходу движения автомобиля плавно затягиваем регулировочную гайку, как только чувствуем малейшее замедление колеса, сразу останавливаемся затягивать гайку. Проверяем люфт, если он ушел цель достигнута.
2. Вариант регулирования более продвинутый но менее удобный. Вращая колесо затягиваем гайку до упора, затем отпускаем ее до необходимого состояния, когда колесо вращается свободно, но без люфта. В теории так лучше и качественнее. На практике в обоих случаях различий особенно не заметно.

После регулировки стараемся впихнуть побольше литола в свободные полости. Затем ставим на место замочную шайбу, желательно новую. Закручиваем контролирующую гайку, разгибаем лепестки шайбы. Меняем при необходимости прокладку фланца полуоси. Все закручиваем, проверяем люфты. Если все нормально, эксплуатируем автомобиль дальше с удовольствием. Удачной дороги.

Итоги

Тормозные колодки являются важным элементом авто, и их своевременная замена существенно снижает риск возникновения дорожно-транспортных происшествий. Если есть признаки их износа, то следует воздержаться от эксплуатации машины, до произведения замены. Подбор колодок и осуществление ремонтных работ лучше доверить профессионалам, так как отсутствие опыта, совершаемые поспешно неаккуратные действия могут привести к существенному повышению затрат. Кроме этого, заказав услугу в автосервисе, любой владелец этой марки авто, избавит себя от грязной и достаточно трудоемкой работы, которая отнимает немало времени и сил.
