Детали сцепления уаз-патриот 3163

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

Частые неисправности и их причины

Для системы сцепления автомобиля УАЗ характерны разные неисправности: усиленное сцепление, механизм не выжимается, буксует или не прокачивается. Избежать подобных проблем помогает своевременное техническое обслуживание, замена изношенных деталей, смазка и контроль уровня жидкости в баке, диагностика всех систем и компонентов механизма.

Инструкция по эксплуатации дает основные сведения о работе узлов транспорта, подготовке их к действию, правилах и периодичности контроля функциональности агрегатов, основных неисправностях и расшифровке кодов ошибок. Следование рекомендациям производителя позволит продлить срок службы техники. Простые поломки можно исправить самостоятельно.

При более сложных неисправностях системы рекомендуется обратиться в сервисный центр.

Первая категория причин относится к проблеме, когда при опущенной педали система не может запуститься полностью. Алгоритм действий следующий:

Отсутствие у педали свободного хода. Ремонтные мероприятия заключаются в настройке привода выключения.
Сбой работы в конструкции перемещения нажимных дисков требует замены детали или удаления причины заедания.
Неисправность нажимных пружин, сниженное усилие. Исправить ситуацию поможет приобретение новых запчастей.
Попадание масла на поверхность трения дисков. Необходимо промыть и протереть бензином элементы насухо.
Длительное буксование вызывает перегрев. Механизм самостоятельно остынет через некоторое время.

Если система запускается рывками или с вибрацией, причины могут быть следующими:

Попадание масла на поверхность трения дисков. Необходимо установить новую деталь или протереть старую бензином, удалить выступающие неровности на поверхности нажимного диска и маховика.
Износившиеся до заклепок фрикционные накладки указывают на потребность в незамедлительной замене компонента.
Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

Если при нажатии на педаль возникает посторонний шум, это может говорить о пришедшем в негодность подшипнике или отсутствии в нем смазки. Если использование масла не помогло, потребуется приобрести новый элемент. Поломка оттяжной пружины приводит к невозможности фиксации педали в верхнем положении. Пружину необходимо заменить.

Пропадает сцепление

Часто механизм не запускается или пропадает после долгого простоя транспорта без работы. Вероятная причина — «прикисание» ведомого диска к другим элементам конструкции. Если несколько попыток завести автомобиль не привели к успеху, лучше обратиться в сервисный центр. Исправить ситуацию самостоятельно в данном случае не получится.

Ведет сцепление

Распространенная группа неисправностей связана с ситуацией, когда сцепление ведет, нет возможности полностью выключить механизм. Здесь может быть несколько причин:

Свободный ход больше допустимого предела. Необходимо произвести регулировку.
Повреждение ведомого диска. Необходимо поменять или при возможности исправить деформацию.
Разрушение элементов ведомого диска. Здесь только один выход — приобрести новую деталь.
Попадание в систему гидропровода воздуха. Исправить ситуацию поможет прокачка механизма.
Заедание ступицы. Удалить забоины, посторонние элементы, заусеницы и иные причины нарушения работы конструкции.
Неправильное расположение оттяжных рычагов. Потребуется демонтаж сцепления и регулировка комплектующих.

На потребность замены изношенных компонентов также указывают увеличенные зазоры в приводе.

Замена сцепления УАЗ Хантер в автомастерских города Москва

18 компании по ремонту автомобилей

- Ттс моторс
- Пятницкое шоссе, 2
- +7 (495) 24… показать все
- сайт компании
- Лорант
- улица Кольская улица, дом 14, стр. 5
- +7 (495) 76… показать все
- сайт компании
- Автомагистр
- улица Остаповский проезд, дом 17, стр. 4
- +7 (495) 98… показать все
- сайт компании
- ежедневно, 10:00–23:00
- Берс-авто
- улица улица Бирюсинка, дом 1/18с26
- +7 (495) 74… показать все
- сайт компании
- пн-пт 09:00–19:00; сб,вс 10:00–18:00
- Лексус на сущевке
- улица Складочная улица, дом 1, стр. 9
- +7 (495) 24… показать все
- сайт компании
- ежедневно, 9:00–20:00
- Auto-rad
- ул. Новохохловская д. 11 стр. 2
- +7 (495) 25… показать все
- сайт компании
- Ddcar
- ул. Вавилова, д. 13а
- +7 (495) 12… показать все
- сайт компании
- Нивюс
- ул. Автозаводская д.16, к.2, стр.16
- +7 (495) 62… показать все
- сайт компании
- Техцентр gm восток
- Зелёный проспект, дом 3А, стр. 1
- +7 (499) 39… показать все
- сайт компании
- вт-сб 10:00–20:00
- Комплекс авто
- улица Бирюсинка, д. 1/18, стр. 4
- +7 (968) 51… показать все
- сайт компании
- Атлант-м
- улица Строительный проезд, дом 7А, корп. 11
- +7 (499) 93… показать все
- сайт компании
- ежедневно, 09:00–21:00
- Лр-вест
- улица Рябиновая улица, дом 28А, стр. 2
- +7 (495) 21… показать все
- сайт компании
- ежедневно, 09:00–21:00

Дополнительное руководство по замене сцепления на УАЗ Патриот

Сложность с заменой сцепления когда-нибудь настигнет владельца УАЗа. При данных условиях начинают ломать голову насчёт качественного сцепления, который можно установить. Предоставляем вам дополнительное руководство по замене сцепления на автомобиле УАЗ Патриот.

В лучшем случае при повреждении сцепления сменить нужно весь набор, то есть диски, маховик, подшипник отключения. Профессионалы советуют также менять несущий подшипник маховика. Может произойти немедленно ещё один ремонт, если вы надумайте сохранить деньги и сменить только известный и нажимной шкив.

Вам понадобятся:

Монтировка
Отвёртка длинная
Оправка
Набор гаечных ключей

Что нужно сделать

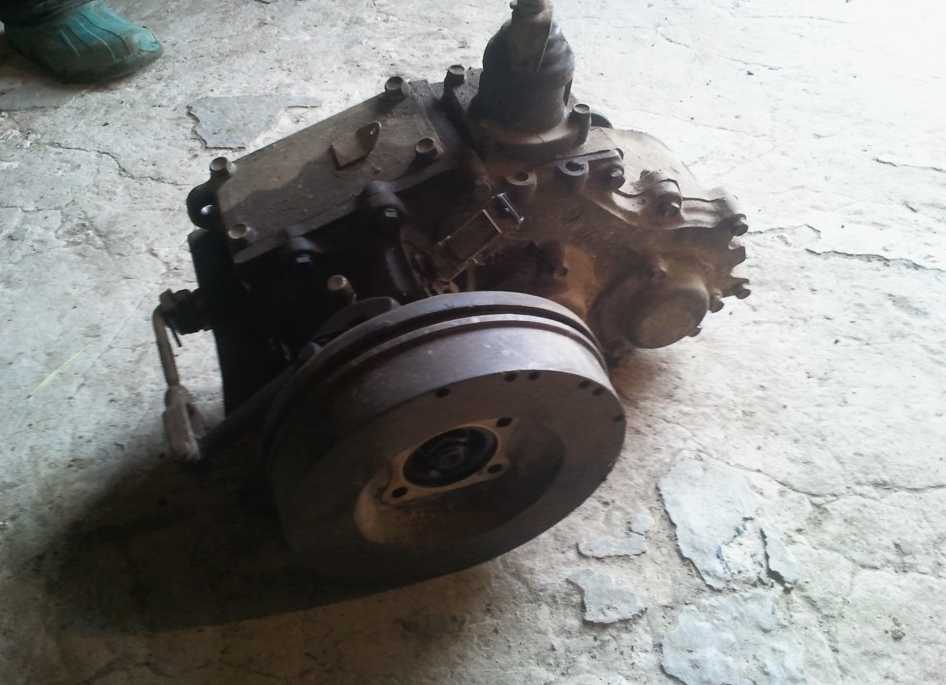

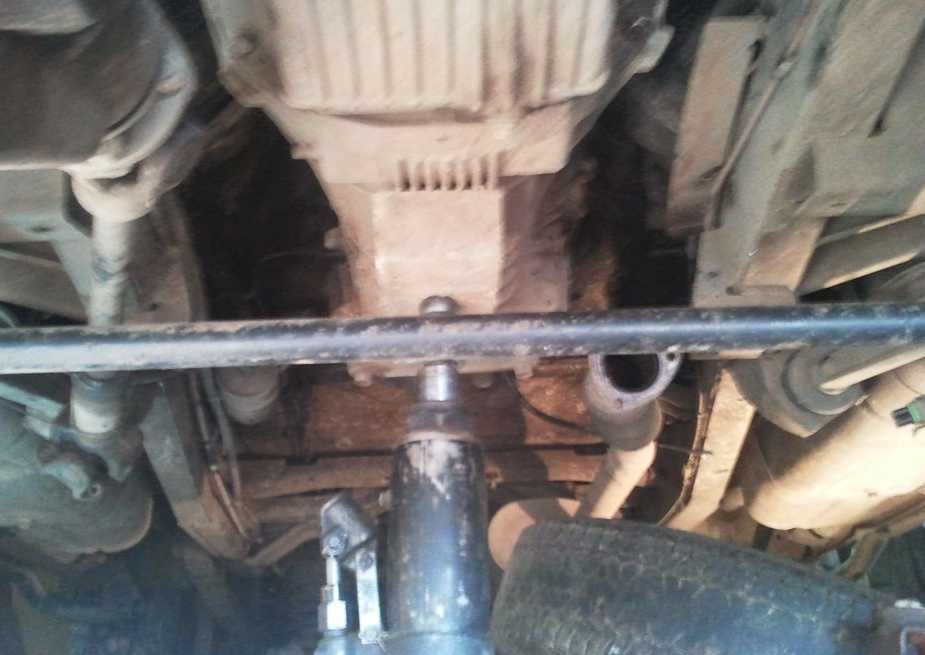

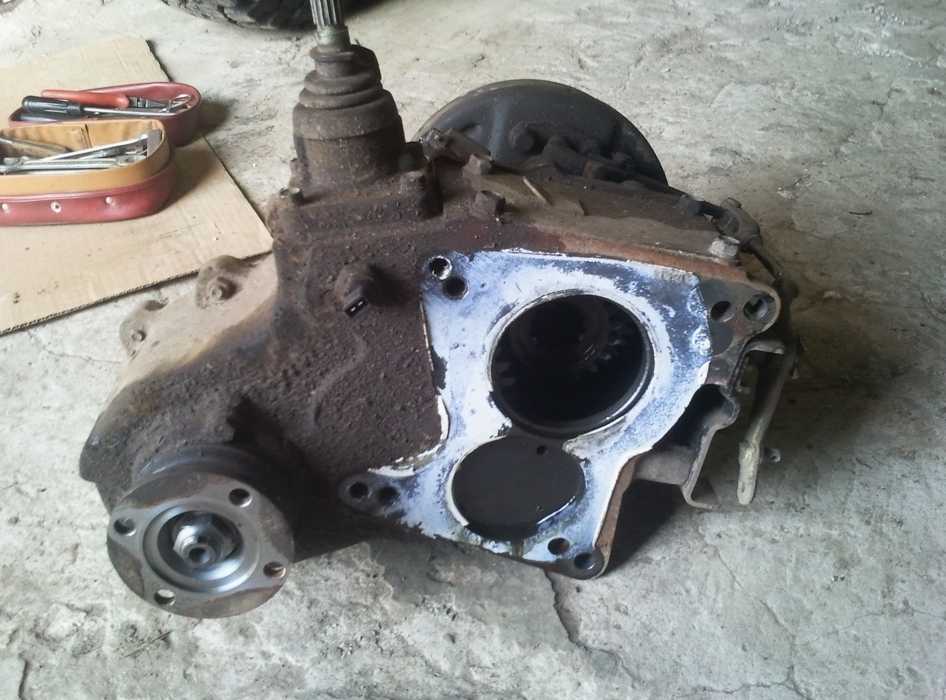

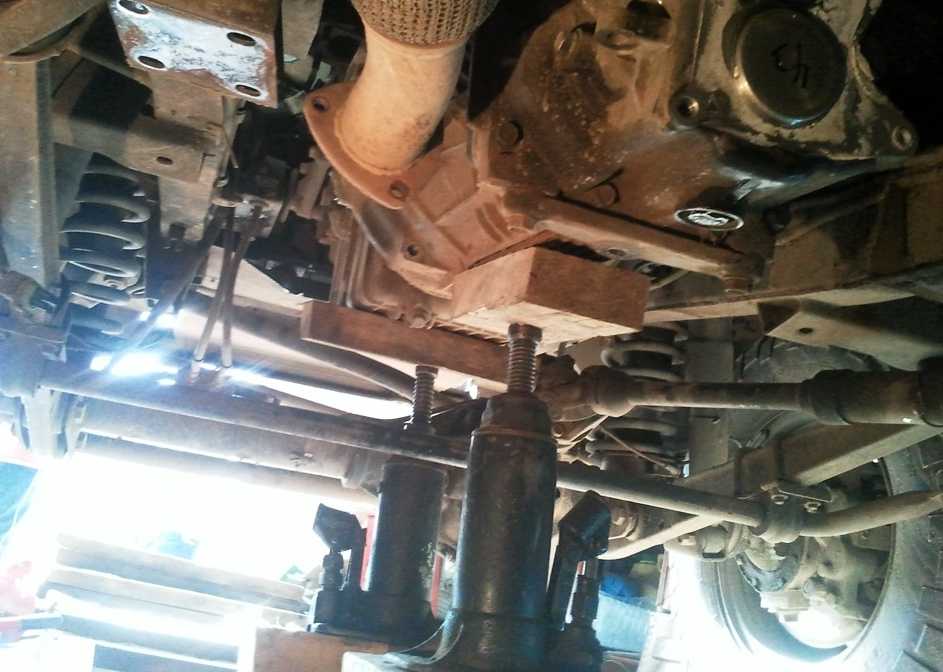

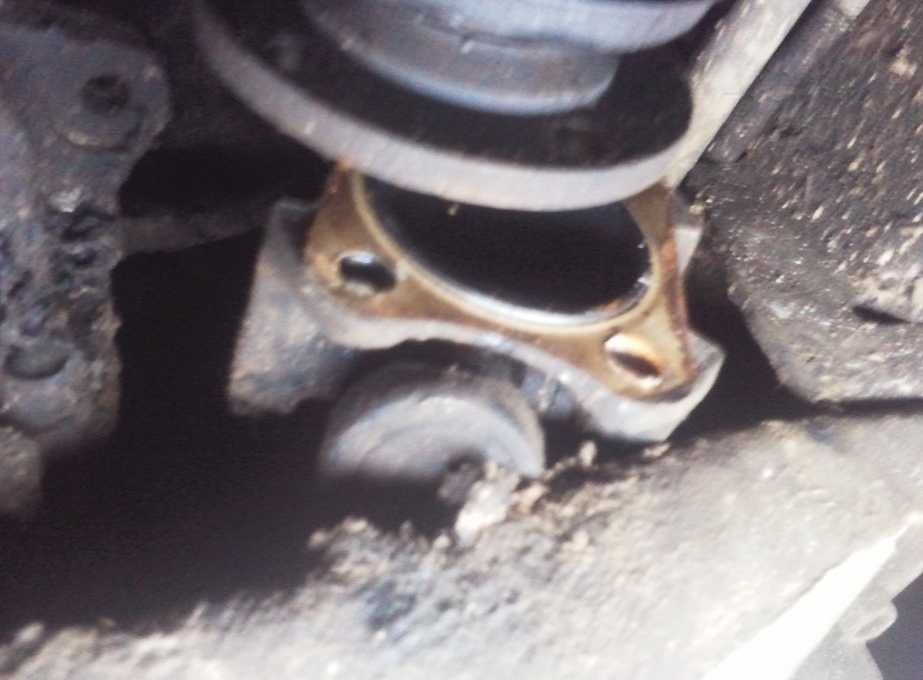

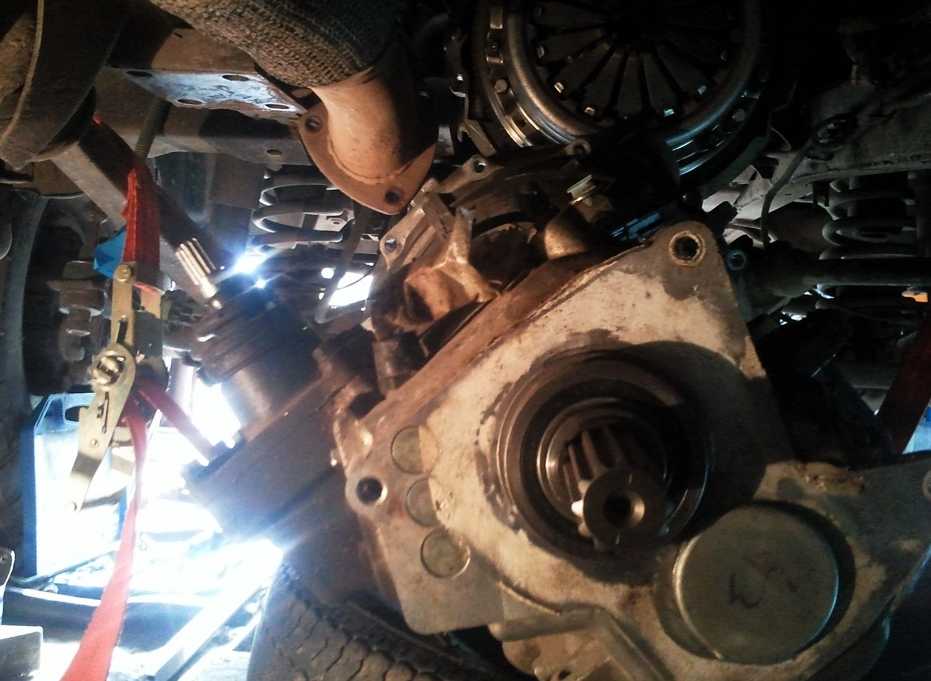

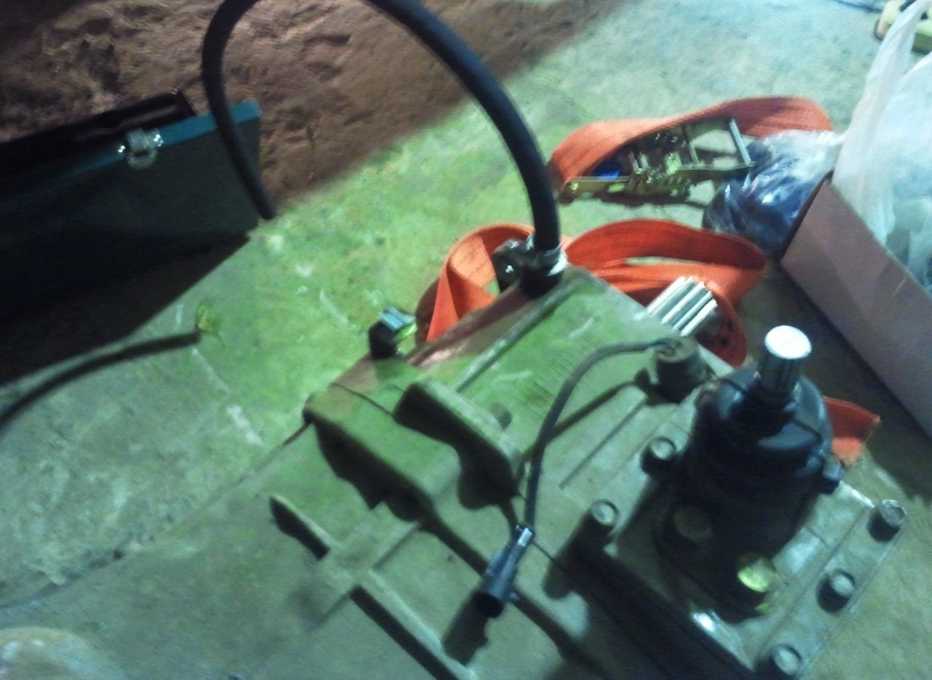

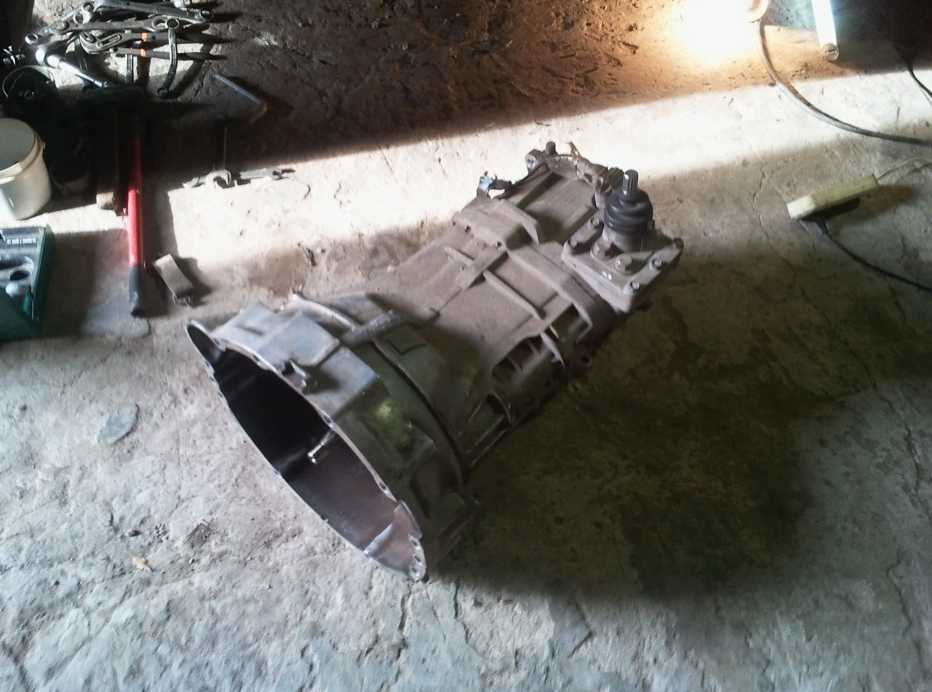

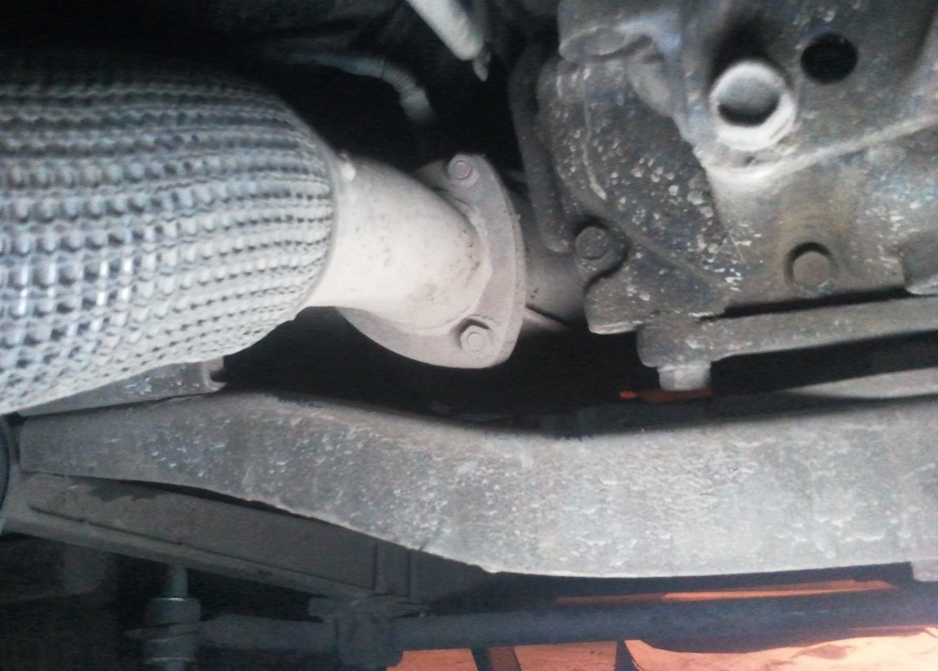

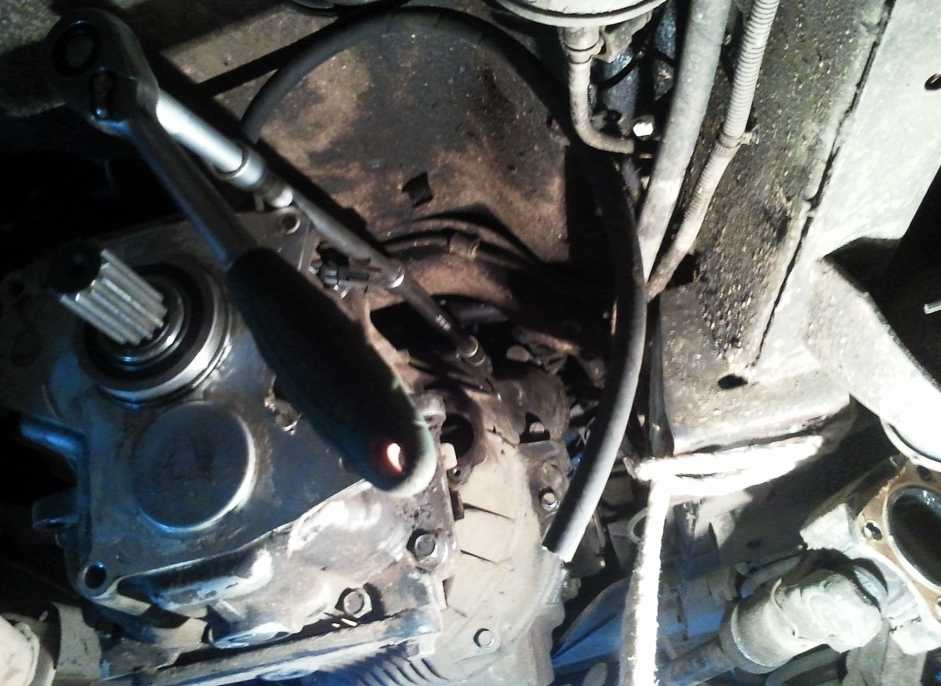

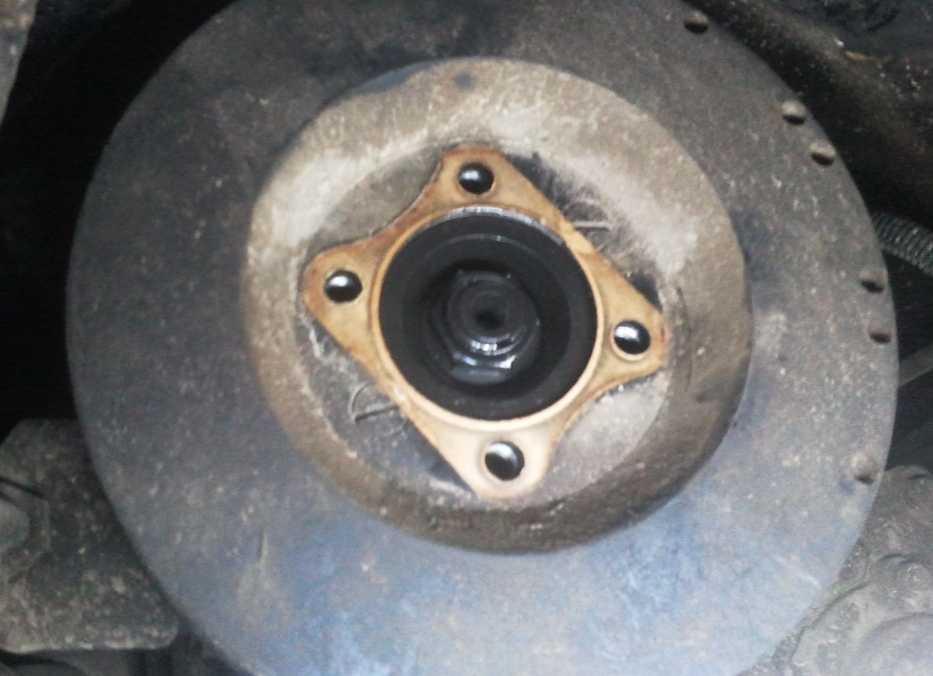

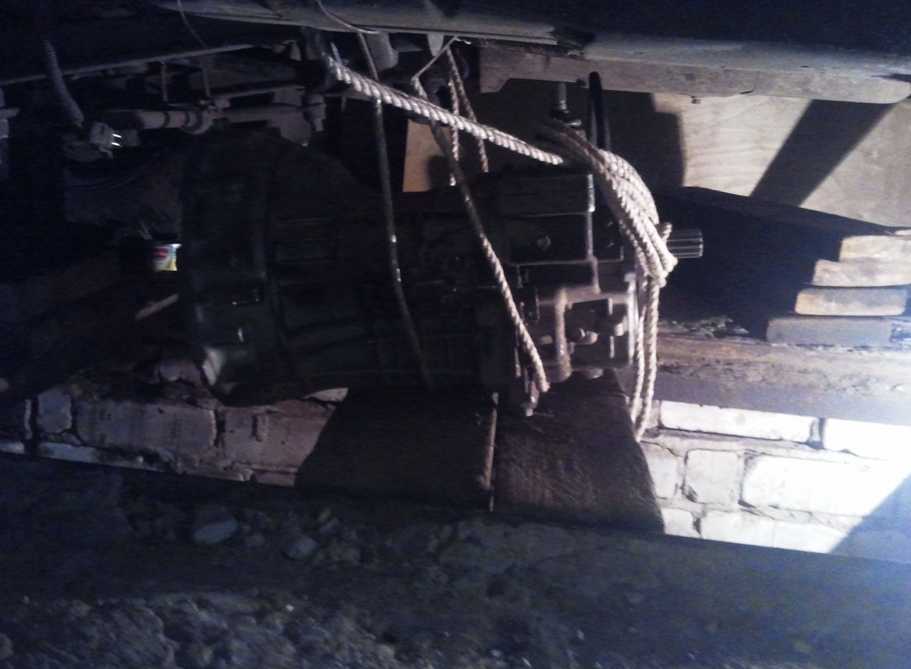

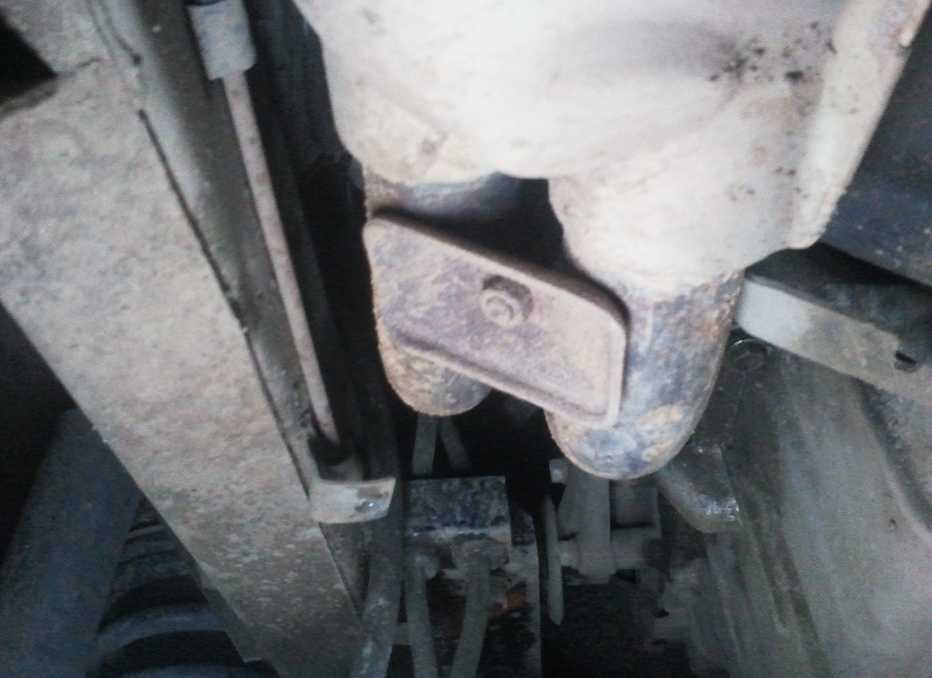

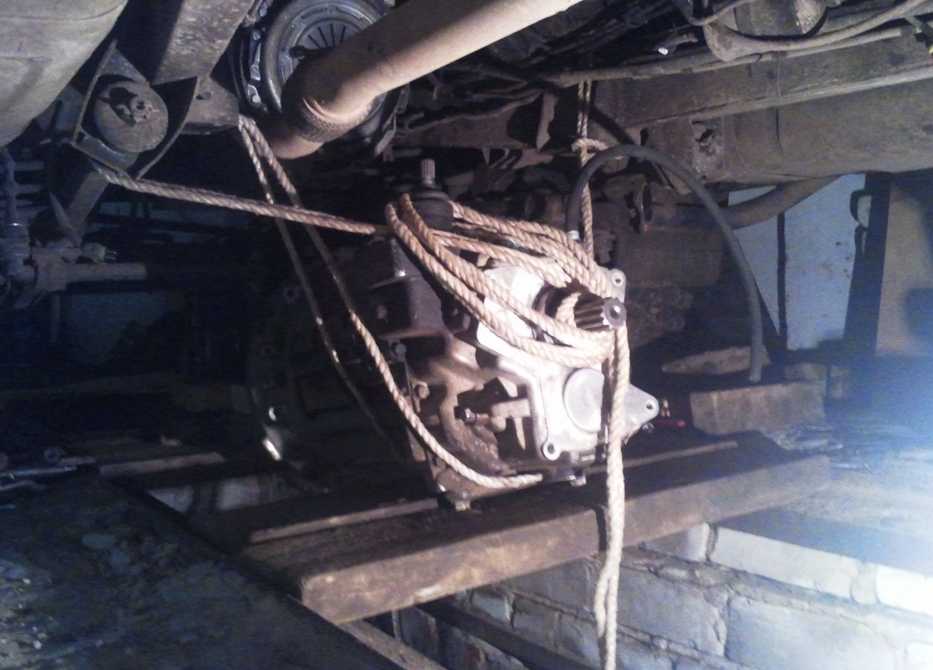

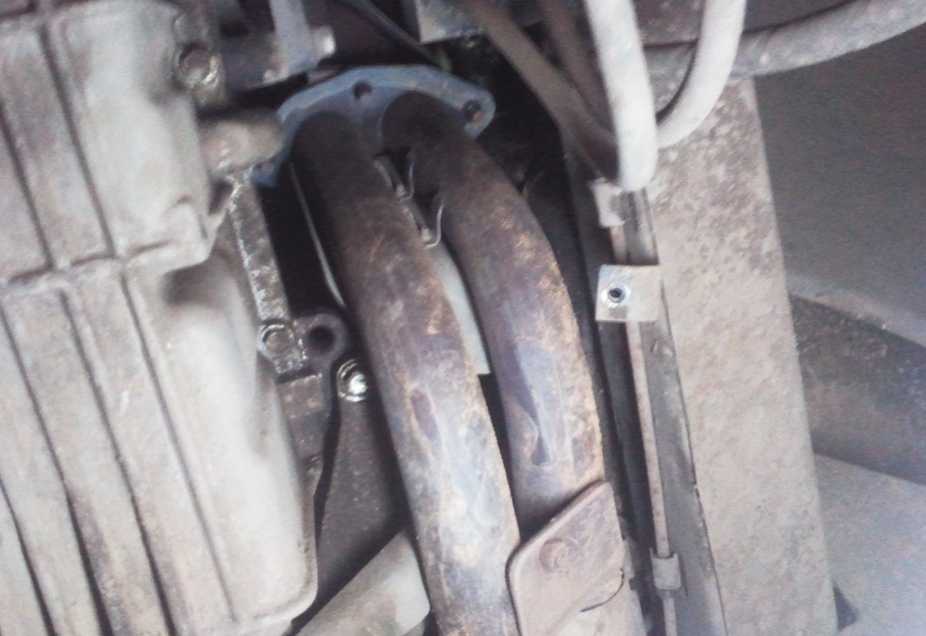

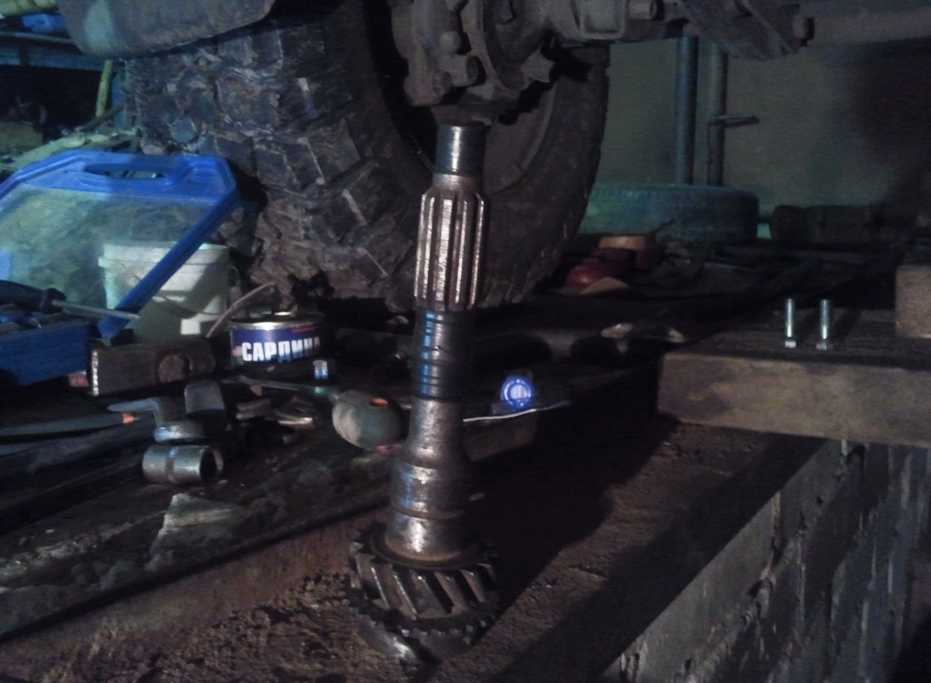

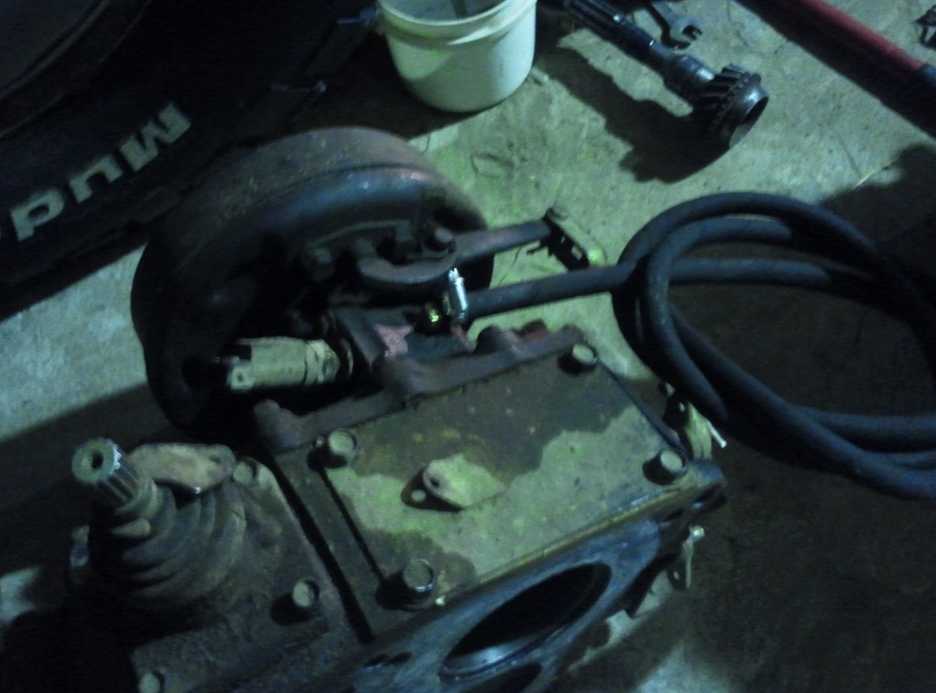

Обязательно машину лучше загнать на асфальтированную площадку. Следуя требованиям производителей авто, осуществляется демонтаж КПП совместно с кожухом СС. По направляющей сместите подшипник отключения СС вперёд. Далее демонтируется вилка отключения одновременно с шаровой основой и подшипник отключения. Визуально осмотрите муфту с подшипников, которая демонтируется из вилки.

Особенно рассмотрите положение связи с муфтой подшипника, основой вилки и механизмом поршня действующего цилиндра. На вилке обязательно не следует присутствовать признакам автоматических дефектов и остальных искажений или вам будет нужна замена элемента. Осуществите установку оправки перед откручиванием винтов, крепящие нажимной шкив.

Проводим это, с намерением во время демонтажа нажимного шкива известный компонент по ошибке не слетел. Придерживайте маховик от прокручивания, следом открутите шесть винтов, которые кожух нажимного шкива к маховику. После проведите демонтаж шкивов СС. Произведите визуальный осмотр компонентов после демонтажа на объект искажения и автоматических влияний. При условий, что на известном шкиве обнаружены какие-нибудь искажения, включая пробоины, то это не разрешается.

Ещё осуществите контроль фрикционных накладок. Сменяется известный шкив в той ситуации, если плоскость компонентов залита маслом или места объединения стали слабее. Потом следует осуществить диагностику надёжности закрепления демпферных пружинок, находящиеся в гнёздах ступицы известного шкива. При условии если эти пружины дали сбой либо они спокойно меняют местоположение, то шкив тоже необходимо заменить. Замена нажимного шкива машины производится в сборке, если вы разглядите ослабление заклёпочного объединения компонентов кожуха и самого диска.

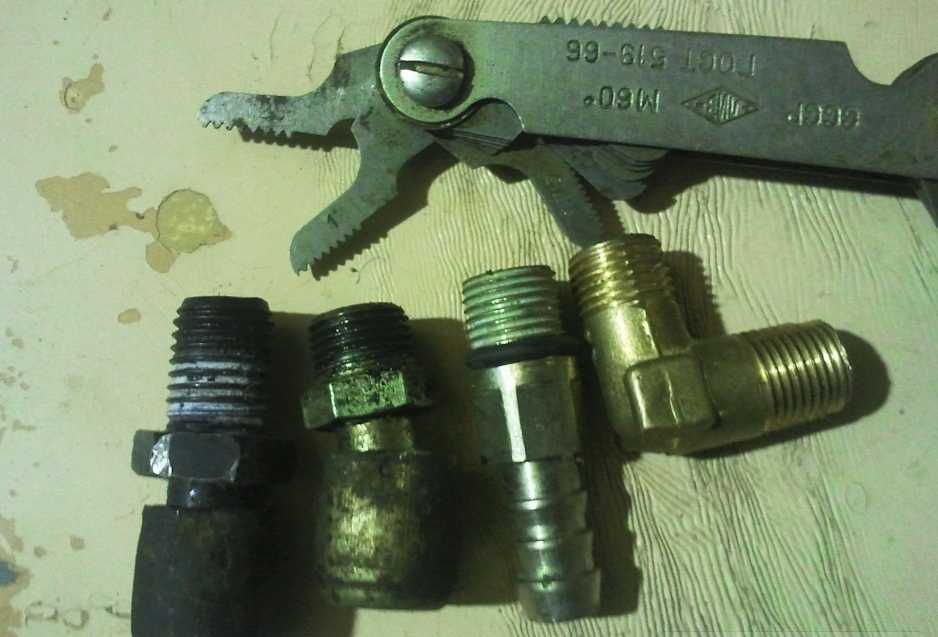

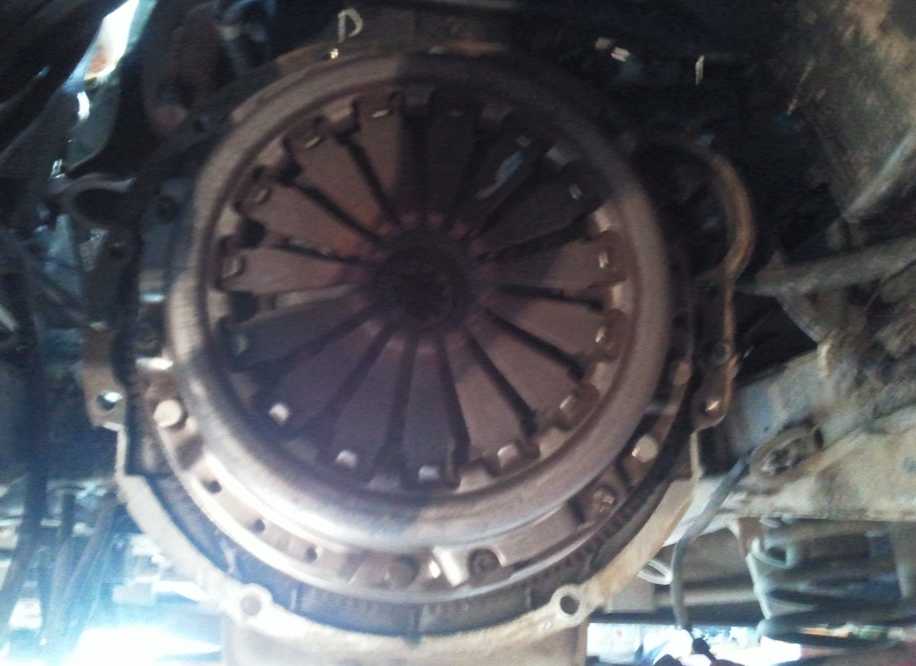

В этот момент нужно взвесить качество и диафрагменной пружинки, тогда, когда на ней обнаружены признаки дефектов механики, то она уже не может быть использована. Места соединения пружинки с подшипником обязаны находиться в одном разделе и не должны иметь дефекты. Оцените после действующей области маховика и плиты шкива. На данных компонентах не разрешено наличие пробоин, углублений и различных признаков истирания. Весь мусор сдувается с маховика, далее разрешено применять компрессор. Демонтируется этот маховик для замены подшипника.

Несущий подшипник деформируется в разных ситуациях, либо этот элемент через некоторое время может зависнуть, что плохо повлияет на работу первичного вала. С помощью бородка выбиваем опорный подшипник. Запрессуйте новоявленный элемент так, чтобы она точно была установлена, утвердитесь в этом. Не нагружайте этот компонент ударными нагрузками, в особенности ударами молотка, в этом случае для запрессовки воспользуйтесь оправкой. Собственно до установки новой СС нужно исполнить контроль лёгкости смены расположения ведомого шкива по шлицам КПП УАЗ Патриот.

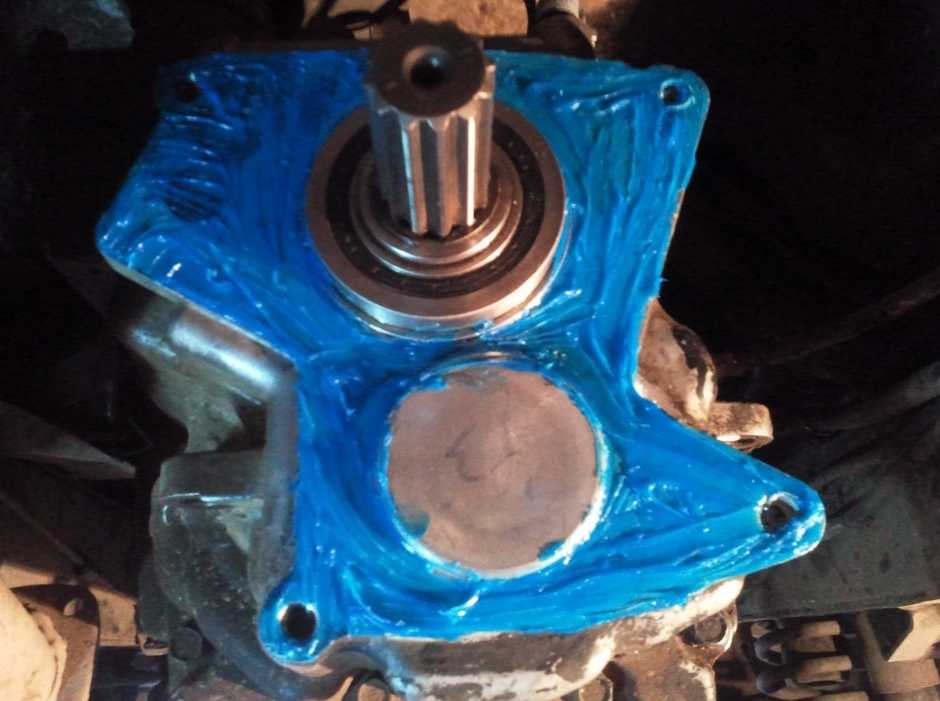

Замените поломанные элементы на новые и устранить причины заеданий. Маховик возвращаем на своё место и устанавливаем, потом осуществляем установку пыльника и кожуха СС. Устанавливаем на место стартер. Выполнив предыдущие пункты, начинаем устанавливать ведомый шкив, используя оправку. Устанавливаем нажимной шкив и закручиваем все винты

Уделите своё внимание тому, что закручивание болтов должно придерживаться размеренности остановки. До монтажа коробки скоростей союзно с кожухом промойте направленную втулку подшипника консистентной смазкой

Этой же смазкой промойте внутреннюю твердь муфты подшипника отключения, а также несущие глади вилки в области объединения компонента с кулачковой конструкцией поршня. Выполнив эти действия, можно устанавливать муфту на место, как и вилку, все пластины и КПП. После всего действия замены сцепления завершается. Главное — убедитесь в его работоспособности: выкручиваем винты закреплённого кожуха, демонтируем шкивы, старый подшипник выбиваем и устанавливаем нажимной шкив.

https://youtube.com/watch?v=uMvtzBELyCk

Необходимость агрегата и виды

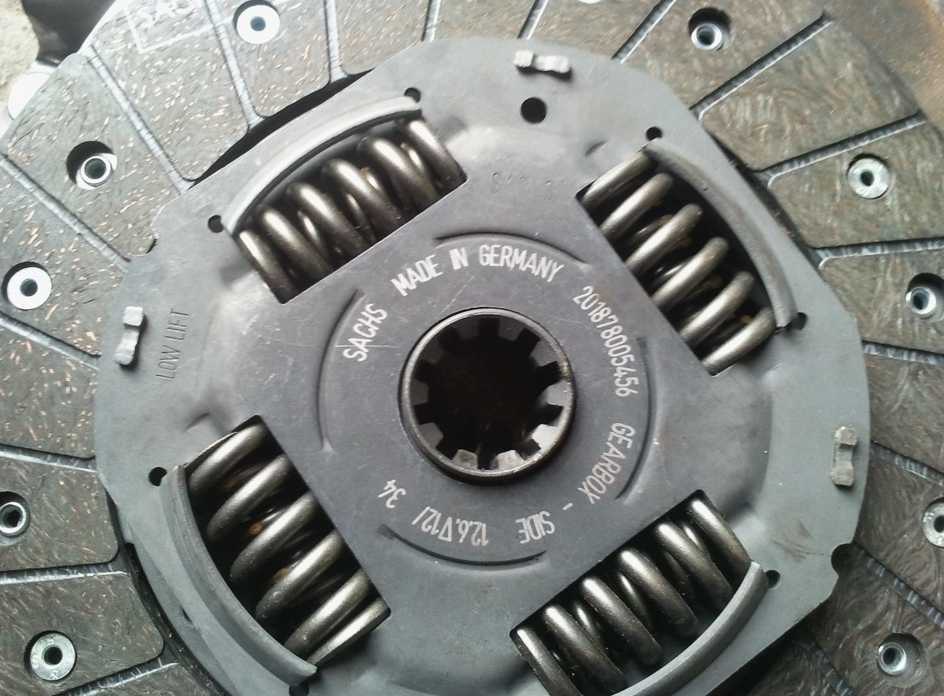

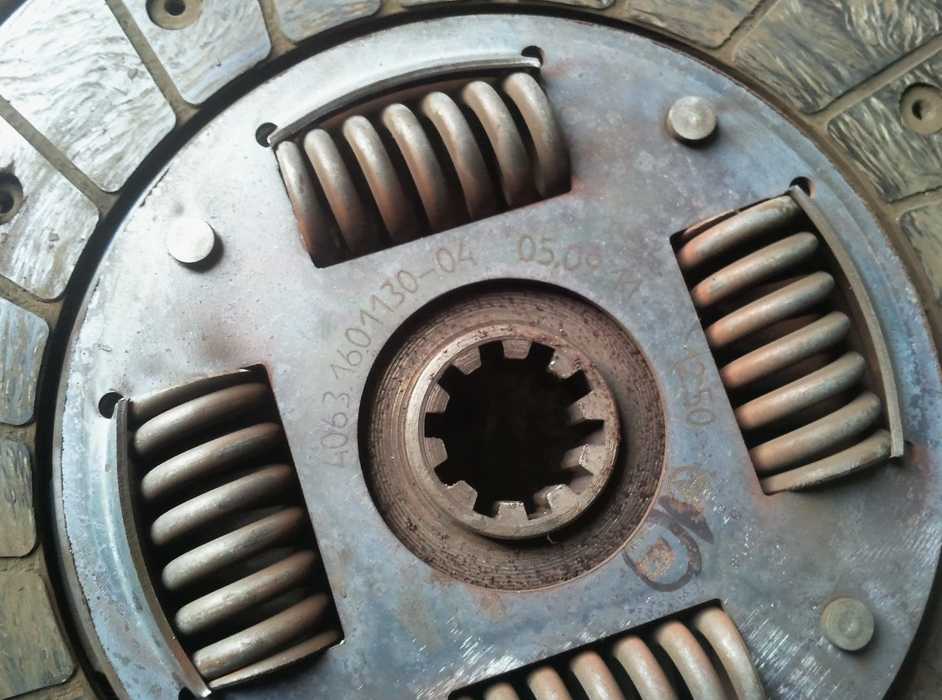

Диск сцепления для Патриота

Сцепление должно быть всегда включено. Оно используется только для полной остановки, начала движения, переключения передач. Ресурс выжимного, корзины будет сокращен, если ногу все время держать на педали сцепления. Иногда ее выжимают частично, тогда тормозные диски становятся непригодными к использованию.

Коробка – движок, колеса автоматически разъединены между собой. Сцепление способствует отсоединению мотора от коробки, далее равномерному соединению.

Способы сцеплений:

механический;
гидравлический;
гальванический;
привод в комбинации.

По видам трения:

сухое;
влажное (в маслянистой сфере).

Режим подключения:

замкнутые;
переменчиво замкнутые.

Численность ведомых дисков:

однодисковые;
многодисковые.

Размещение пружинных отжимов:

пружины цилиндрической формы находятся по краям диска нажима;
центральная диафрагменная пружина.

Прибор сцепления:

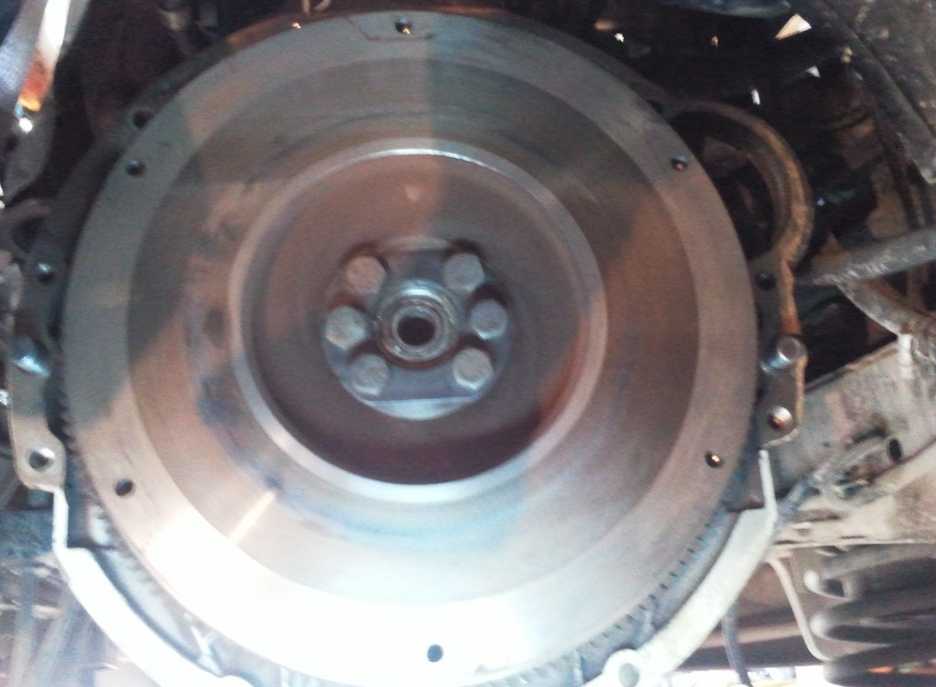

маховик;
ведомый диск;
сжимающие пружины диска к маховику;
выключатели;
гидромуфта нажима;
штифт акселератора;
сама педаль;
нажимной диск;
выжимной рычаг;
выжимной (упорный) шарикоподшипник;
исходный вал коробки.

Как работает Главный цилиндр сцепления

Поршень 2 постоянно отжимается пружиной 6 до упора в шайбу 15. Между головкой толкателя рабочего цилиндра 13 и сферической впадиной на поршне предусмотрен зазор 0,3–0,9 мм, обеспечивающий свободный ход педали. При нажатии на толкатель поршень перемещается и перекрывает компенсационное отверстие «А» — рабочая жидкость вытесняется из главного цилиндра и через рабочий цилиндр передает усилие на вилку выключения сцепления. Если плавно отпускать педаль, давление в системе падает и вытесненная ранее жидкость возвращается в главный цилиндр. Если же педаль отпускать резко, жидкость не успевает заполнить освобожденное поршнем пространство и в главном цилиндре перед головкой поршня создается разрежение. Жидкость из питательного бачка через перепускное отверстие «Б» и отверстие в головке поршня поступает в полость перед головкой поршня, отодвигает пружинную пластину 3 и сжимает края уплотнительной манжеты 4. В дальнейшем избыточная жидкость через компенсационное отверстие возвращается в бачок. Обратный клапан поддерживает в системе избыточное давление, оно препятствует попаданию воздуха и выбору зазора в соединениях.

Причины износа

Замена сцепления происходит в следующих случаях:

Износ в связи с пробуксовкой при трогании с места,
несоответствие оборотов двигателя скорости движения в результате износа сцепления,
Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Регулировка хода

Необходимость регулировки

Видео регулировки сцепления УАЗ Патриот

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Регулировка полного хода педали сцепления Уаз.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку, — закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Техобслуживание

Регулярно проходите техобслуживание

Для обслуживания корзины сцепления автомобилей УАЗ с диафрагменной пружиной не требуются профессиональные навыки. Прежде всего сцепление необходимо содержать в чистоте, регулярно удаляя возникшие загрязнения. Болтовые соединения нужно периодически подтягивать.

Необходимо постоянно проверять объем рабочей жидкости, которая находится в главном цилиндре. Она должна находиться на уровне около 1,5 сантиметров, но ниже верхнего края цилиндра. При этом бачок наполняется с использованием установленного сетчатого фильтра. Он используется для предотвращения попадания лишних предметов и веществ. Обычно рабочий цилиндр сцепления УАЗ 469 не требует каких-либо дополнительных, специальных манипуляций.

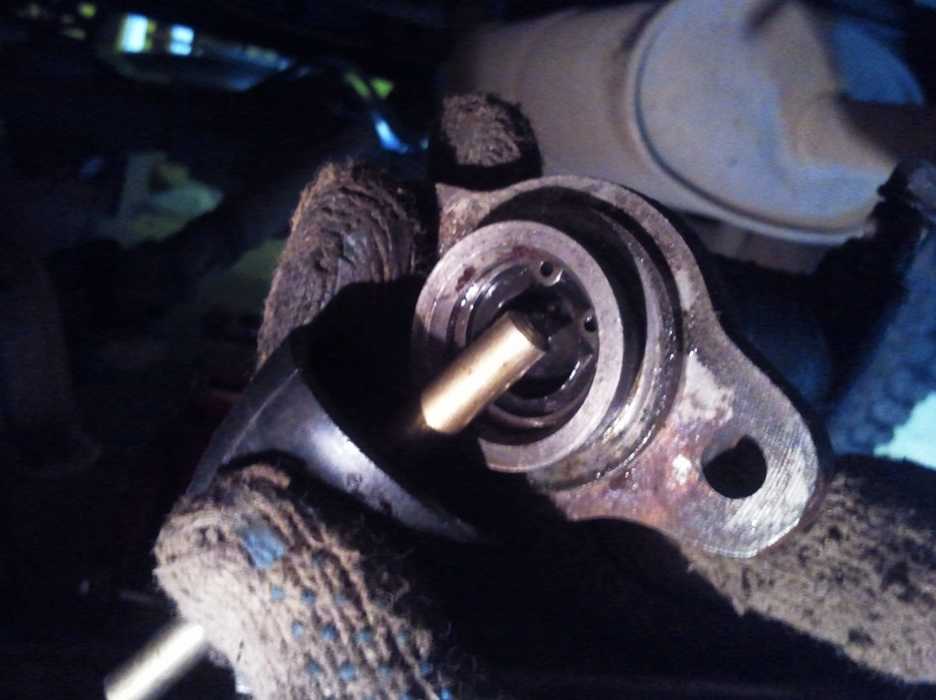

Рабочий цилиндр сцепления: замена собственными силами

Нет надобности обязательной консультации специалистов по ремонту автомашин, можно попробовать разобраться самостоятельно.

Демонтаж старого агрегата

Для разборки главного цилиндра привода выключения сцепления понадобятся некоторые инструменты:

ремкомплект по замене старых частей деталей; любой автомагазин предложит большое количество запчастей;
тиски для поддержки цилиндра на момент проведения работ;
инструмент для слесарных работ.

Разборка агрегата начинается со снятия колпака с толкателем, далее стопорного колечка, самого поршня. После этого снимается пружина, гайка уплотнения, однозначно подлежащая замене, даже если ее целостность не нарушена. Жиклеры штуцера и цилиндра очищаются от пыли, загрязнений.

Проводится осмотр частей главного цилиндра (ГЦС) для выявления механических повреждений. Независимо от целостности колпака, его нужно заменить. Все части узла промываются тормозной жидкостью. Ни в коем случае не рекомендуется использование нефтепродуктов, масла, солярки по причине набухания частей из резины.

При обратной сборке все детали должны занять свои места в агрегате. Все части устанавливаются, сверхкомплектных запчастей не должно остаться. Все сделано правильно, значит, узел готов к эксплуатации.

В заключение работ обязательно нужно прокачать систему гидропривода. В случае неисправности всей системы обязательно следует заменить главный цилиндр сцепления новым.

Конструкция

В отличие от переднеприводных иномарок, на полноприводных автомобилях УАЗ «Патриот» рабочий цилиндр сцепления (регулировка его – в конце статьи) является гидравлическим и управляется при помощи давления жидкости, а не тросиком. Конструкция данного элемента включает в себя несколько составляющих. Это:

Корпус. Он изготавливается из пластика или металла.
Поршень (рабочий шток).
Клапан, который выпускает воздух при прокачке системы сцепления (регулировке).
Стопорное кольцо.
Уплотнительные кольца. Изготавливаются из прочной резины.
Возвратная пружина.
Толкатель. Он оказывает воздействие на предыдущий элемент.

Когда требуется регулировка механизма сцепления Патриота

Сцепление на рассматриваемом нами автомобиле, как и на другой любой современной машине – это один из важнейших. Если данный механический узел неисправен, то вы не сможете эксплуатировать УАЗ Патриот. Когда внедорожник эксплуатируется довольно активно, различные детали сцепления начинают приходить в негодность, а в некоторых случаях они нуждаются в регулировке

Важно грамотно использовать автомобиль, и его сцепление, тогда агрегат способен прослужить исправно 60-80-тыс. км пробега

Многие сейчас зададут вопрос: что значит, грамотно использовать автомобиль? Это значит, что необходимо регулярно производить профилактику, а также регулировку обозначенного нами механизма. Важно помнить, что на УАЗ Патриот непосредственно регулировка педали сцепления в обязательном порядке должна осуществляться или ежегодно, или же по пробегу через каждые 20-тыс. км.

Бывают и другие моменты, когда требуется регулировка агрегата: например, возник шум, или при полностью выжатой педали происходят рывки, при пробуксовке, когда у педали свободный ход достаточно маленький. В подобных случаях нужно произвести ремонт и профилактику, дабы выявить и устранить причины возникновения дефектов.

Ремонт кузова

При ремонте кузова УАЗ следует учитывать, что наиболее уязвимый металл находится снизу машины. Коррозии подвержены рифленый пол, крылья, балки и перегородки. Ослабление жестких элементов конструкции вызывает лифт кузова.

При демонтаже сидений и внутренней обшивки легко получить доступ к любым деталям. В случае капитального ремонта можно усилить кузов заменой стандартных несущих узлов и установкой дополнительных элементов жесткости. Несварные швы лучше промазать герметиком — это устранить ненужные шумы.

Автомобили семейства УАЗ хорошо поддаются тюнингу и доработкам. На них устанавливают сверхпроходимые шины, электрические лебедки, делают проставки рессоры, усиливают трансмиссию для компенсации широкой резины.

источник

Как отрегулировать лепестковое сцепление на уаз буханка

Всем знакомая классика

Автомобили УАЗ пользуются в России популярностью на протяжении уже не одного десятилетия. Они всегда отличались высокой проходимостью, надежностью и хорошим качеством управления. Модельный ряд УАЗ постоянно расширяется, развивается и совершенствуется. Всем известно, что автомобили собираются из нескольких тысяч деталей, и когда машина эксплуатируется, то может потребоваться замена любой, возможно даже самой маленькой детали, которая тем не менее играет очень большую роль в жизни автомобиля.

Существует мнение, что сцепление — одно из наиболее уязвимых мест в автомобиле УАЗ. Истинная причина проблемы в том, что осуществляется неправильная регулировка сцепления УАЗ 3303 и других авто этой серии

Очень часто техническому обслуживанию механизма не уделяется достаточного внимания и не осознается вся его важность. При правильном и своевременном уходе за установленным на автомобиле диафрагменным сцеплением оно будет отлично работать длительный период времени, не менее пяти лет точно, и даже при довольно нещадной эксплуатации
