УАЗ Patriot Авантюрин › Бортжурнал › Замена цапфы заднего моста УАЗ Патриот

Некоторое время назад я заметил, что резьба на цапфе заднего колеса подыспортилась, гайки вроде бы как прокручиваются при затяжке, могут зайти не по резьбе, с перекосом, и когда накручиваешь, болтаются на цапфе.

Ездил я аккуратно, попинывал колесо, все было нормально несколько лет.

Тут как-то еду, пропала связь двигателя с колесами. Ну, думаю, полуось хряпнулась, хотя ехал нерезво, повернул во двор и после поворота вдруг такое. Вышел, кардан крутится, а машина не едет. Полуось… Подключил передок и потихоньку поехал. Тут услышал какой-то скрип и машина как-то странно едет, ходит вверх-вниз по ровной, казалось бы, дороге. Выхожу — БА!, колесо едет рядом, на полуоси, шагает по бордюрам.

Снятие и установка главной передачи переднего моста

Главную передачу снимают для ремонта или замены. Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27». 1 . Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.2 . Выверните пробку и слейте масло из переднего моста.3 . Извлеките обе полуоси.4 . Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма и отведите тягу в сторону.5 . Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону.6 . Выверните десять болтов крепления крышки картера главной передачи.7 . И снимите крышку.8 . Очистите привалочную поверхность от старой прокладки.9 . Отверните гайку крепления фланца вала привода переднего моста.10 . Снимите фланец с отражателем.11 . Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.12 . Снимите сальник фланца.13 . Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.14 . Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.15 . Установите детали в порядке, обратном снятию.16 . Отрегулируйте главную передачу.17 . Залейте масло в картер переднего моста.

UAZ Hunter 2003, engine Gasoline 2.7 liter., 128 h. p., AWD drive, Manual — DIY

Comments 30

Вот как это можно понять? «…подшипники по размеру абсолютно идентичны нашим, но на отечественных наружная обойма толще.» Как они могут быть АБСОЛЮТНО одинаковыми по размеру если один из размеров не совпадает? Пост вообще гениальный. «…вышел на поляну с 3 дубами, произнес заклинание…». Отлично разъяснил технологию установки. То есть если в моей местности дубы не растут, подшипник не подойдет.

Габаритные размеры одинаковые, С внутренней стороны, запрессовывал одновременно наружную обойму вместе с внутренней

Кто то писал, что точил там что то. А тут твой пост попался!) Как подшипники поживают?)

И вообще ни чего не точилось?)

Судя по первым снимкам пшк работали на каком то говне))) без норм смазки не будет ходить любой пшк)))

Русские подтягивал.с Fag-овскими все гуд

Т.е. они волшебные?))))

Хотябы не пластилиновые

Я ни чего не хочу ни кому доказывать, но за все время эксплуатации своего УАЗа из всех ступичных подшипников я сменил только лишь один, и то только после того как стал проводить регламент моста. Обнаружилась трещина на наружной обойме одного из подшипников, которая до этого вообще ни как не беспокоила. Так же хочу сказать, что эта трещина могла возникнуть в процессе установки еще до меня, ведь машину я покупал с рук. Все подшипники стоят Российского производства.

на конвеер идет одно а в магазины другое

Моему УАЗу уже 26 лет, и думаю, что там стоят подшипники не с конвеера, да и я тот который заменил не на заводе тырил, а купил в обычном магазине запчастей)))))

проверял? как они там?

Привет. Вопрос. На коробке написано 32209 А, на подшипнике 32209 DZ. Когда искал импортные подшипники в РК, выяснил что буковки после цифр имеют огромное значение. Каждая буква имеет своё обозначение подшипника. И порой с виду одинаковые подшипники на деле абсолютно разные. Как на счёт этого момента?

Может быть. Я глянул размеры- такиеже как наших.

Понятно. Пойду сегодня заказывать. Посмотрим, что придёт. Успехов.

Источник

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

В устройстве каждого автомобиля подвеска играет важную роль. Благодаря ей происходит смягчения всех неровностей и ударов, которые возникают во время движения, это позволяет водителям и пассажирам на машине передвигаться с комфортом. На внедорожнике UAZ Patriot одинаково важна как задняя так и передняя подвеска. В данной статье речь пойдет именно о передней подвеске, будет рассмотрено ее устройство и особенности.

Назначение механизма

Всем известно, что поворот колес обеспечивается благодаря рулевому управлению. Под влияние рулевой рейки обеспечивается изменение угла расположения передних колес. Изменение угла обеспечивается благодаря наличию поворотного элемента, который позволяет колесу поворачивать в правую или левую сторону.

Таким образом, можно сказать, что поворотный кулак предназначен для возможности изменения угла расположения передних колес. То есть, говоря простым языком, если бы не было данного устройства, то автомобиль мог двигаться только прямо без возможности поворотов.

Но кроме этого, данное устройство выполняет и следующие функции:

  • Возможность соединения колеса посредством ступицы с элементами подвески.
  • Крепление к изделию ступицы колеса.

Нюансы монтажа и регулировки

Сборка (схема) дифференциальной конструкции привода проводится следующим образом.

  1. Присоединение обеих коробок сателлитов в зависимости от корпусного порядкового номера.
  2. В левую коробку сателлитов вставляется крестовина.
  3. Сборную шестерню поместить в левую коробку.
  4. Трансмиссионным маслом смазать единицы дифференциала (шестеренки полуосей, сателлиты, оси, упорные шайбы).
  5. Шейки шестереночных колец полуосей зафиксировать опорными шайбами.
  6. Сателлиты обязательно укрепить на оси разъединенного крестовика.
  7. Те же действия провести с правой коробкой.
  8. Затянуть части коробок, ввести ведомое колесо базовой передачи.

Мастер перебирает агрегат

Шестерики полуосей монтированного дифференциала провернуть с помощью шлицов с усилием не более 59 Н. Регулировка элементов конструкции привода проводится при их замене.

  1. Внутренние кольца подшипниковых узлов дифференциала закрепить на шейки, торцевой люфт между коробкой и кольцами должен приблизиться к величине в 3,5-4,0 мм.
  2. Установленный сборный дифференциал закрывается автопрокладкой, колпачком резервуара. Прикатать подшипники для установки правильного положения. Закрепить запор теплообменника.

Монтаж и регуляция шарикоподшипников проводящего шестерика заднего преобразователя.

  1. Фиксация элементов направляющей на основную шестерню.
  2. Притирка хвостового конца с элементом направляющей.
  3. Расположение распорки и прокладок сборного узла роликов между внутренними кольцами.
  4. Основной крепеж регулировочного кольца главной шестеренки.

Все промежуточные действия, кернение показывает схема на рис. 2. Данная схема наиболее подробно описывает все нюансы.

  1. При наладке головного сборного шестереночного колеса не должно быть продольного люфта, пружинный динамометр покажет усилие. Показатели для новых деталей — 15-30 Н, для приработанных — 20-35 Н. Чтобы уменьшить натяжение при установке подшипников, можно добавить прокладки. Чтобы увеличить — убрать.
  2. Корректировка подошла к концу, все части закрепляем на свои места, качественно зашплинтовываем.

Настройка люфта и расположение шестеренки центральной передачи проводятся так.

  1. В теплообменник устанавливается потенциал с отлаженными сборными роликоподшипниками, прокладка их разъединения с крышкой, укрепленной болтом.
  2. Выставляется расстояние между обоими зубчиками: 0,2-0,6 мм. Регулировка люфта происходит с зачетом числа сальников ведомой шестерни: при уменьшении их количества необходимо увеличение зазора, и наоборот. При перестановке прокладок натяг элементов потенциала не нарушится лишь тогда, когда не меняется численность прокладок.
  3. Схема зацепления шестереночных колес по пятну контакта приведена на рис. 3.

Неисправность выключателя переднего моста и ее устранение

При износе выключателя переднего моста задержка подключения передней оси может привести к застреванию автомобиля в грязи, песке или снегу.

Порядок устранения неисправности:

1) установить неисправность выключателя переднего моста; 2) снять неисправный выключатель; 3) проверить работу установленного выключателя до опускания стоек подъемника; 4) проверить включение полного привода в ходе дорожного испытания.

Рекомендации

Выключатель переднего моста не относится к деталям, которые проверяются в ходе регулярного технического обслуживания. Он может выйти из строя как от частого использования, так и совершенно неожиданно. Если вы подозреваете, что полный привод автомобиля не включается по причине неисправности выключателя переднего моста, пригласите механика для осмотра и возможной замены выключателя.

Выключатель переднего моста необходимо заменить, когда полный привод включается с задержкой или вообще не включается.

Важно ли устранить эту неисправность

Если вы эксплуатируете автомобиль в основном на асфальте, в хороших дорожных условиях, возникновение этой неисправности не является критичным. Однако если вы проживаете в местности, где случаются сильные снегопады, или вы любите езду по бездорожью, до замены выключателя переднего моста вам следует избегать ситуаций, в которых может потребоваться использование полного привода.

Установка своими руками

Если у автолюбителя нет возможности или желания обратиться в сервисную мастерскую, можно самостоятельно установить пневматическую подвеску на УАЗ Патриот.

  1. На подготовительном этапе нужно купить комплектующие элементы с учетом высоты баллонов, параметров давления и диаметра отдельных деталей. Лучше покупать готовый комплект, где запчасти подогнаны по размерам.
  2. Следующий шаг — доработка верхних и нижних креплений. В некоторых случаях потребуется добавить несколько кронштейнов.
  3. Металлическую пластину с отверстиями для фиксации воздушных подушек нужно приварить к заднему мосту.
  4. К нему и к раме параллельно рессорам жестко прикрепляются пневмоэлементы. Для крепежа можно использовать метизы из стандартного комплекта.
  5. Очередной этап — прокладка пневмомагистрали под днищем автомобиля.
  6. В свободном пространстве под капотом размещается компрессор. Для лучшего охлаждения его нужно монтировать перед радиаторами.
  7. После соединения компрессорной установки с баллонами шланги протягиваются в салон. Провода подключаются к управляющему блоку.
  8. Нагнетатель воздушных масс соединяется с пневмосистемой через предохранитель.
  9. Заключительный этап — тестирование узлов. Если при включении компрессора баллоны заполняются воздухом без протечек в пневмомагистрали — сборка конструкции выполнена правильно.

Для контроля показателей атмосферного давления в салоне устанавливается манометр. Датчик мгновенно реагирует на изменения параметров.

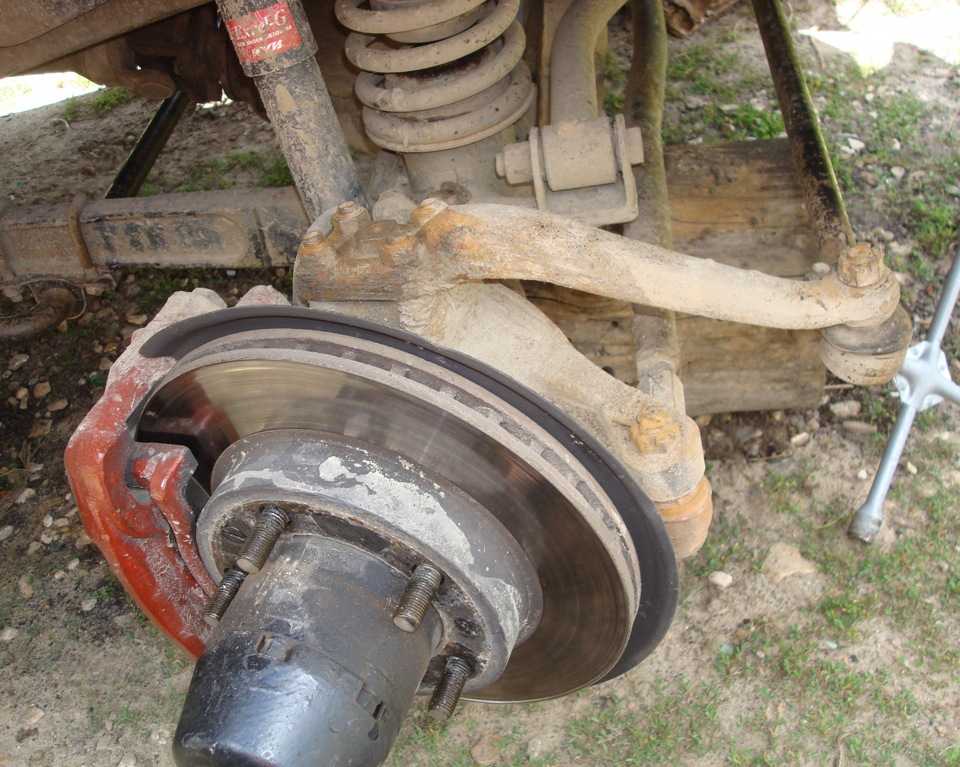

Как устроен поворотный кулак?

Поворотный кулак зафиксирован на торцевой поверхности переднего ведущего моста, который крепится к раме автомобиля с помощью амортизаторов и пружинной подвески.

Поворотный кулак автомобиля УАЗ-469Б:а — сигнальная канавка; I — правый поворотный ку­лак; II — левый поворотный кулак; III — муфта отклю­чения колес; 1 — рычаг поворотного кулака; 2 — кожух полуоси; 3 — сальник; 4 — прокладка; 5 — шаровая опо­ра; 6 — корпус поворотного кулака; 7- опорная шайба; 8 — накладка; 9 — шкворень; 10 — пресс-масленка; 11 — стопорный штифт; 12 — цапфа; 13 — ступица колеса; 14 — ведущий фланец; 15 — подвижная муфта; 16- болт муфты; 17 — шарик фиксатора; 18 — защитный колпак; 19 — втулка шкворня; 20 — прокладка; 21 — внутренняя обойма; 32 — кольцо-перегородка; 23 — наружная обойма; 34 — уплотнительное резиновое кольцо; 25 — вой­лочное уплотнительное кольцо; 26 — упорные шайбы; 27 — болт ограничения поворота; 28 — упор-ограничитель поворота колес.

Для осуществления передачи крутящего момента, внутри балки расположены полуоси. Поворотный кулак снабжён шарниром,  позволяющий поворачивать колеса в разные стороны от центрального положения (сохраняя при этом передачу потока мощности от мотора).

Элемент оснащён рычажными точками крепления рулевых наконечников и поперечной тягой, которые гарантируют одновременный прогиб колёс при повороте машины.

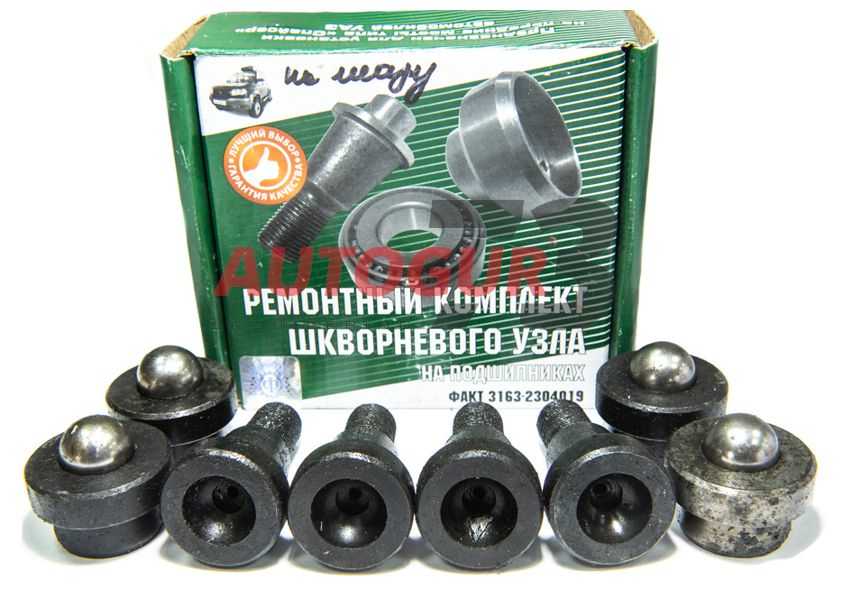

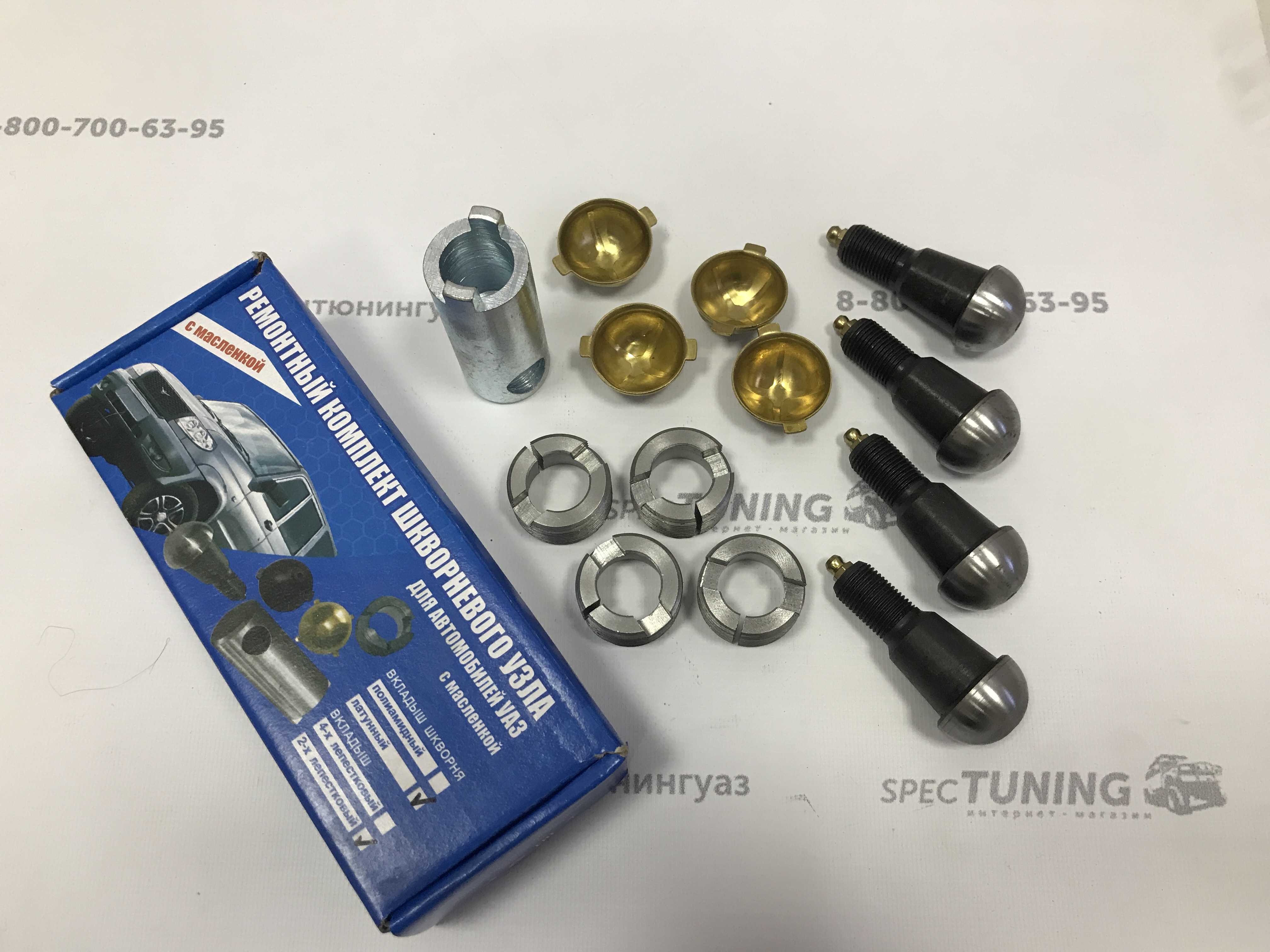

На лицевой части кулака предусмотрен заводской болт, предназначенный для того, чтобы происходило ограничение  угла поворота передних колес. Внутри кулака сделаны полости для установки шарового шарнира, которые  передают крутящий момент к ступице с тормозным диском. Два шкворня входят в  устройство (расположенные снизу и сверху), которые сдерживают шарнирный зажим в заданном положении. Вся сборка прикрепляется к полуоси передней оси УАЗ Патриот с помощью фланцевого соединения.

Снимаем ступицу с заднего колеса

Как произвести снятие ступицы заднего колеса у автомобилей различных модификаций:

  • Необходимо снять защитный колпачок со ступицы.
  • На бортике ступичной гайки выпрямить замятый край с помощью зубила.
  • Слегка ослабить затяжку ступичной гайки. Тут нужно довольно большое усилие, так что лучше это делать с помощником, который в салоне будет давить на тормоз.
  • Потом нужно поддомкрачивать и снимать колесо.
  • Следом нужно снять тормозной барабан, на котором у нас болт ступицы заднего колеса.
  • Потом до конца откручивать гайку и вытаскивать шайбу, находящуюся под ней.
  • Необходимо установить специальный съёмник и уже тогда снимать ступицу.

Вот, собственно, краткая инструкция как снять ступицу заднего колеса на автомобилях.

Главное, необходимо запомнить, что поломка ступичного подшипника это далеко не шутка и с этой неисправностью эксплуатация автотранспортного средства запрещена. Лучше вовремя отремонтировать автомобиль, чем потом тратить деньги на его восстановление. А что вы думаете об этом? Был ли этот материал вам полезен?

Возможные неисправности и способы их устранения

Ремонт переднего или заднего моста УАЗ 469 можно выполнить самостоятельно. Для этого потребуется стандартный набор инструментов и наличие минимальных технических знаний. Возможные неисправности:

Наличие масляных подтеков

Появление масляных потеков на корпусе картера или в местах крепления ступиц свидетельствует о нарушении герметизации узла. Причиной нарушения может стать выход из строя дыхательного клапана. При нагревании смазочный материал расширяется и в полости оси создаётся давление. Под действием давления нарушается целостность прокладок и сальников.

Для устранения неисправности необходимо восстановить работоспособность дыхательного клапана и заменить вышедшие из строя уплотнители.

ВАЖНО: При установке прокладок необходимо обработать их поверхности герметиком. Заливать смазочный материал следует после полного высыхания герметика

Повышенный шум

Повышенный уровень шума при работе свидетельствует о сильном износе вращающихся частей или о попадании воды в узел. При движении по бездорожью или преодолению брода вода попадает в полость оси через дыхательный клапан. Это приводит к ухудшению смазки вращающихся частей.

Для предотвращения попадания воды автовладельцы модернизируют конструкцию дыхательного клапана.

Для этого удаляют стандартный колпачок. Соединяют выход дыхательного клапана с резиновым шлангом. Второй конец шланга крепят в моторном отсеке.

Хруст при работе узла свидетельствует о нарушении работы подшипников. Для устранения неисправности необходимо заменить вышедшие из строя детали.

Поломка шестерен

При выходе из строя шестерен главной передачи или межколесного дифференциала наблюдается повышенный уровень шума или некорректная работа узла. Для ремонта нужно заменить изношенные комплектующие новыми.

ВНИМАНИЕ: Шестерни главной передачи меняются в паре независимо от степени изношенности каждой из них. Замена одной шестерни приведет к быстрому выходу ее из строя

Демонтаж моста с автомобиля

Для того чтобы отремонтировать и отрегулировать узел необходимо снять мост УАЗ 469 с транспортного средства. Демонтаж выполняют в следующей последовательности:

  • Установить автомобиль на смотровую яму или эстакаду;
  • Обездвижить транспортное средство противооткатными устройствами;
  • Демонтировать амортизаторы;

  • Открутить болты крепления карданного вала;
  • Снять тягу рулевой сошки;
  • Демонтировать трубопровод тормозной системы;
  • Открутить гайки крепления рессор;
  • Поддомкратить кузов автомобиля;

ВНИМАНИЕ: Во избежание получения травм, после поднятия кузова автомобиля необходимо установить упоры. Демонтировать переднюю или заднюю ось

Демонтировать переднюю или заднюю ось.

Проверка работоспособности редуктора осуществляется на специализированном стенде. Это позволяет проверить корректность работы узла, как под нагрузкой, так и без неё. Установка оси на транспортное средство проводится в обратной последовательности.

Из вышеперечисленного следует, что передняя и задняя ось модели УАЗ 469 отличаются надежностью и простотой конструкции. Устройство передней оси отличается наличием механизма поворота колёс, необходимого для управления транспортным средством. Ремонт выполняется самостоятельно автовладельцами без применения специализированного оборудования.

Регулировка главной пары

После проведения ремонта переднего моста, связанного с заменой шестерен, необходимо выполнить регулировку пятна контакта:

  1. Подобрать дистанционное кольцо (детали выпускаются с допуском по 0,025 мм в обе стороны), обеспечивающее необходимый зазор в конических подшипниках ведущего вала. При подборе учитывается расстояние между центром полуоси и нижней кромкой распорной втулки (параметр А). Также требуется учесть зазор между кромкой внутреннего кольца и противоположным краем внешнего кольца (параметр Б). Толщина кольца определяется по формуле С=А-(111,96+Б).
  2. Уложить кольцо в посадочное гнездо.
  3. Вставить внешние кольца подшипниковых опор ведущего вала в картер.
  4. Надеть кольцо для сгона масла на ведущий вал, а затем смонтировать тыловой подшипник.
  5. Установить распорную муфту и вставить хвостовик в картер.
  6. Надеть 2-й подшипник на ведущий вал, кольцо монтируется до упора.
  7. Установить на шлицевую часть шайбу, а затем надеть фланец (используется для подсоединения карданного вала).
  8. Зафиксировать кольцо и фланец при помощи гайки, затяжка резьбового соединения производится до момента устранения осевого люфта. Усилие прокручивания вала не должно быть выше 2,0 Н*м в случае применения новых подшипниковых опор. Если используются старые подшипники, то значение момента составляет 0,4-0,8 Н*м. Момент затяжки гайки должен находиться в диапазоне от 180 до 250 Н*м, при приложении повышенного усилия происходит смятие дистанционной втулки.
  9. Нанести на поверхность фланца и гайки метки (например, масляной краской или нитроэмалью), которые используются при дальнейшей регулировке моста.
  10. Смонтировать в полость картера дифференциал, необходимо приобрести несколько комплектов регулировочных шайб, отличающихся толщиной.
  11. Установить оригинальную шайбу (которая использовалась со старыми зубчатыми колесами), а затем распереть конструкцию гайкой, которая находится на правой стороне.
  12. Нанести на зубья шестерни масляную краску или иной красящий материал, который не высыхает на протяжении 30-40 минут.

Провернуть шестерни на 3-4 оборота и осмотреть отпечаток, который появился на ведущей шестерне. Если пятно имеет овальную конфигурацию и находится в центральной части зубцов, то регулировка корректна. Смещение пятна к вершине зуба указывает на необходимость приближения хвостовика к шестерне дифференциала, но при этом ведомое колесо отводится в сторону от ведущей шестерни.

После завершения регулировки устанавливается сальник, предотвращающий вытекание масла. Затем производится затяжка подшипников хвостовика (до момента совмещения меток, нанесенных краской). Для предотвращения самопроизвольного откручивания резьбового соединения фланец гайки заминается в специальный паз, предусмотренный на боковой поверхности вала.

Читайте: зачем устанавливать хабы на УАЗ?

Мосты УАЗ

На автомобили УАЗ разных моделей и в разное время на заводе устанавливали много вариантов мостов. Попробуем разобраться в этом…

Мост УАЗ Тимкен (гражданский или колхозный)

Это мост разрезного типа, то есть мост состоящий из двух половинок. К этому же типу можно отнести и военный мост (он же редукторный или портальный). С завода гражданские мосты устанавливаются на автомобили УАЗ грузового ряда (буханка, бортовой, фермер), а также на автомобили легкового ряда УАЗ-3151 (469).

На уаз Хантер устанавливаются так называемые гибридные мосты, с чулком от обычных мостов Тимкен и поворотным кулаком от Спайсер.

Передаточные числа моста Тимкен (гражданского).

До июля 1989 г. в гражданские мосты устанавливалась главная пара с передаточным числом 5,125 (41 зуб), сейчас — с передаточным числом 4,625 (37 зубьев), т. е. более «скоростная», но менее «мощная». В магазинах можно найти и те и другие. Заменить «новую» на «старую» главную пару придется, скорее всего, при установке очень больших колес. Заменять главные пары рекомендуется только комплектно (в переднем и заднем мостах), иначе передний мост придется включать исключительно в грязи, на снегу, на песке и т. п., чтобы не вывести из строя раздаточную коробкуи не испортить резину. Как определить передаточное число ? Нужно покрутить кардан руками и сосчитать обороты колеса. Например 46 оборотов кардана — 10 колеса = пара 4,6 и т.д.

Вес гражданских мостов УАЗ:

  • передний мост — 132 кг
  • задний мост — 100 кг

Редукторные (военные) мосты УАЗ

По сути это мост Тимкен, т.е. разрезной, но у него сделан меньше центральный редуктор и имеются бортовые передачи. Заводом военные мосты устанавливались на автомобили УАЗ 469 для армии и УАЗ, Барс. Мосты УАЗ Барс — это военные мосты, но с более широкой колеёй.

Передаточные числа военных мостов УАЗ

Передаточное число военных мостов 5,38 (=2,77*1,94 — передаточные числа соответственно главной и бортовой передач) — более тяговитое, но менее скоростное, чем у обычных мостов.

Характеристики военного моста

  • Дорожный просвет: 300 мм (с шинами Я-192 215/90 R15 (31 x 8.5 R15)
  • Колея: 1445 мм
  • Колея редукторных мостов УАЗ Барс: 1600 мм
  • Вес переднего военного моста УАЗ: 140 кг
  • Вес заднего военного моста УАЗ: 122 кг

Схема редукторного (военного) моста УАЗ

Задний мост УАЗ с бортовой передачей:

1 – крышка картера главной передачи; 2 – подшипник дифференциала; 3,13,49 – регулировочные прокладки; 4 – уплотнительная прокладка; 5,7 – подшипники ведущей шестерни; 6,15 – регулировочные кольца; 8,42 – манжеты; 9 – фланец; 10 – гайка; 11 – грязеотражатель; 12 – кольцо; 14 – распорная втулка; 16 – ведущая шестерня главной передачи; 17 – сателлит; 18 – правая полуось; 19 – картер боpтовой пеpедачи; 20,29 – маслоотражатели; 21 – подшипник полуоси; 22,26,40 – стопорные кольца; 23 – уплотнительная прокладка картера боpтовой пеpедачи; 24 – крышка картера боpтовой пеpедачи; 25 – подшипник; 27 – тормозной щит; 28 – тормозной барабан; 30 – болт крепления колеса; 31 – цапфа; 32 – подшипник ступицы; 33,41 – прокладки; 34 – замочная шайба; 35 – ведущий фланец; 36 – гайка подшипников ступицы; 37 – стопорная шайба; 38 – втулка; 39 – ведомый вал боpтовой пеpедачи; 43 – подшипник ведомого вала; 44 – ведомая шестерня боpтовой пеpедачи; 45 – специальная гайка; 46,50 – пробки сливных отверстий; 47 – ведущая шестерня боpтовой пеpедачи; 48 – правая чашка коробки сателлитов; 51 – картер главной передачи; 52 – шайба шестерни полуоси; 53 – шестерня полуоси; 54 – ось сателлитов; 55 – ведомая шестерня главной передачи; 56 – левая чашка коробки сателлитов; 57 – левая полуось

Поворотный кулак переднего моста УАЗ с бортовой передачей:

а – сигнальная канавка; I – правый поворотный кулак; II – левый поворотный кулак; III – муфта отключения колес (вариантное исполнение см. рис. 180, IV); 1 – сальник; 2 – шаровая опора; 3 – шарнир поворотного кулака; 4 – прокладка; 5 – пресс-масленка; 6 – шкворень; 7 – накладка; 8 – корпус поворотного кулака; 9 – втулка шкворня; 10 – подшипник; 11 – ведомый вал боpтовой пеpедачи; 12 – ступица; 13 – ведущий фланец; 14 – муфта; 15 – шаpик фиксатора; 16 – защитный колпак; 17 – болт муфты; 18 – цапфа; 19 – стопорная гайка; 20,23 – опорные шайбы; 21 – ведущая шестерня боpтовой пеpедачи; 22 – стопоpный штифт; 24 – кольцо уплотнительное резиновое; 25 – упорная шайба; 26 – кожух полуоси; 27 – болт ограничения поворота; 28 – упор-ограничитель поворота колеса; 29 – рычаг поворотного кулака
