Какой должен быть угол опережения зажигания, корректировка угла на холостом ходу
Угол опережения зажигания должен быть оптимальным, то есть не слишком ранним и не слишком поздним. Регулировка момента зажигания на холостом ходу происходит следующим образом (двигатель, при этом, обязательно должен быть прогрет):
- Ослабляем гайку, которая фиксирует корпус трамблера, после чего он начинает медленно вращаться в различные стороны.
- В позиции, в которой обороты мотора будут наиболее максимальными, необходимо попробовать «погазовать». Если во время резкого нажатия на педаль не будет никаких выстрелов, хлопков и перебоев, а обороты будут стремительно ускоряться, значит требуемое положение найдено.
- От данной точки проверните корпус распределителя на один-два градуса по часовой стрелке, а затем зажмите его фиксатор. Последний пункт необходимо выполнить, чтобы зажигание было не слишком «ранним», в результате чего создается излишнее сопротивление вращению коленвала.
Схема подключения замка зажигания
Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:
- отсоедините массовый провод от аккумулятора;
- установите ключ в положение «0» замка зажигания;
- теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
- выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
- теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
- используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
- установка нового устройства производится в обратном порядке.
1. Демонтированное устройство 2. ЗЗ в процессе замены 3. Схема замка
Порядок зажигания москвич 412
Для любителей Москвич! Хотите почерпнуть оригинальную идею для тюннинга или поделиться своим креативным видением автомобиля, тогда этот автофорум – именно то, что вам нужно! Также тут доступна информация по ремонту автомобилей марки Москвич.
Ответить
Хотелось бы установить правильный порядок зажигания на москвич 412. Есть ли у кого подробная инструкция или мануал, по которому бы можно было сделать такие вещи самому. У меня, к сожалению, ничего такого не сохранилось
VladimirL Сообщения: 12 Зарегистрирован: 09 апр 2013, 17:16 Репутация: 0
Вернуться к началу
Порядок зажигания на москвич 412 : 1- 3 — 4 -2 .Начальная установка зажигания 10 град. Атоматическое центробежное опережение (надвигателе) от 0-31 градуса.Зазор между контактами прерывателя — распределителя 0,4 -0,5 мм.Зазор между электродами свечи 0,8-0,95 мм. Что касается установке момента зажигания.Провернуть коленчатый вал по часовой стрелки в такте зжатия первого целиндра ,до совмещения первой метки по ходу вращения кол.вала.Метка расположена на передним шкиву кол. вала,а совместить её нужно с меткой (заострёный штырёк) на передней крышке.После установки метки нужно установить начало разрыва контактов прер.-распределителя.Это можно сделать визуально или спомощю лампочки (контрольки).Спомощю лампочки будет точней.От клемы прер.-распределителя откючить продок идущий на катушку зажигания.Ослабть крепление прер.-распределителя,подкючить к его клеме и к плюсовой клеме АКБ лампочку.Вращая незначительно навстречу или походу вращения вала прер.-распределитель сам корпус прер.-распределителя.Лампочка должна загоратся и тухнуть в момент начала разрыва контактов.Такт зжатия первого целиндра(выкрутить свечку первого целиндра и заткнуть пробкой отверстие.Как пробка вылетит — в целиндре такт зжатия ,можно подгонять метку.
Piotr Сообщения: 29 Зарегистрирован: 18 мар 2013, 19:21 Репутация: 0
Вернуться к началу
Не выставлял зажигание на 412, но судя по логике все верно описано! хотелось бы обратиться к автору — найдите на сто какого нибуть деда, который в свои годы накрутился этих москвичей. Он вам выставит все как надо и это будет лучше чем по инету слушать советы. Свои нюансы везде есть!
Toshik Сообщения: 14 Зарегистрирован: 17 фев 2013, 17:53 Репутация: 1
Вернуться к началу
Та я думаю вы можете на любое СТО подьехать вам везде сделают что нужно, так как эти машины знают хорошо =) Если же хотите сделать сами, то следуйте инструкции описанной выше, думаю получится, особо сложного ничего сдесь нету…=)
Zatar Сообщения: 8 Зарегистрирован: 24 апр 2013, 16:43 Репутация: 0
Вернуться к началу
Piotr очень хорошо написал вам короткий мануал) Если вам что не понятное есть еще готовые мануалы даже в пдф файлах в интернете — главное подойти правильно к поиску) а так же можно провести вам наглядный урок то ли от опытного механика с СТО или просто по знакомству)
bioshok Сообщения: 12 Зарегистрирован: 21 май 2013, 12:48 Репутация: 0
Вернуться к началу
Ответить
Вернуться в Клуб — форум Москвич
Похожие темы Ответы Просмотры Последнее сообщение
- Замок зажигания Мерседес 308D, АКПП, 1994г (почтовик) в форуме Клуб — форум Мерседес 3 2892 от opiym
- Выбираю свечи зажигания для митсубиси лансер! Нужен совет в форуме Клуб — форум Митсубиси 3 1005 от ridik
- Модуль зажигания опель астра Н. Менять опять? в форуме Клуб — форум Опель 3 7046 от Mixa
- Определить неработающую катушку зажигания на хонда фит в форуме Клуб — форум Хонда 3 2715 от ridik
- Opel vectra замок зажигания — непонятки?! в форуме Клуб — форум Опель 3 1357 от PopKorn
Кто сейчас на конференции
Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 3
Момент зажигания запаздывает
Сбитые регулировки трамблера могут привести к тому, что разряд на электродах свечи образуется слишком поздно – когда поршень уже находится в верхней мертвой точке (ВМТ) либо начал движение вниз – рабочий ход. В данном случае наблюдаются следующие характерные признаки:
- Обороты коленчатого вала на холостом ходу снижаются.
- Заметно падает мощность силового агрегата, автомобиль разгоняется очень вяло. Причина – потеря энергии вспышки топлива, сгорающего на рабочем ходу поршня.
- Сильно запаздывающая искра дает выстрелы мотора в глушитель. Газы прорываются через открывающийся выпускной клапан.
- Двигатель сложнее завести «на холодную».
- Потребление горючего увеличивается.
Следствием позднего зажигания на дизеле является затрудненный пуск даже на прогретом моторе и «чихание» черным дымом из выхлопной трубы. Поскольку впрыск топлива происходит в самом начале рабочего такта, солярка сгорает не полностью и выбрасывается наружу в виде копоти. Если подача топлива происходит чересчур поздно, силовой агрегат не заведется вовсе.
В каких случаях необходима настройка зажигания?
За время эксплуатации транспортного средства владелец сталкивается с множеством проблем. Самая серьезная поломка связана с двигателем. Для того, чтобы тратить значительные средства на капитальный ремонт, необходимо следить за техническим состоянием мотоцикла и осуществлять профилактические работы, в том числе регулировать клапана и СЗ (автор видео — Хана Рулю).
Если не следить за СЗ, то двигатель мотоцикла может не раскрывать до конца своего потенциала, не будет работать в полную мощность. Это можно привести к сокращению срока его службы. Настойка зажигания необходима, если двигатель плохо работает, стреляет глушитель или карбюратор. Правда, прежде чем настраивать СЗ, следует убедиться, что причина неисправностей в нем.
Бывает, отпускается болт маховика, которым соединяются две половинки коленвала, начинает люфтить и плохо работает. Даже иногда обрезает шпонку.
Настройка СЗ может понадобиться после ремонта замка 5. Сама установка и подключение выполняются согласно схеме.
Схема СЗ мотоцикла ИЖ
Москвич 412 — замок зажигания
Замок зажигания – обеспечивает передачу электрического заряда от аккумуляторной батареи к реле стартера.
1. Неисправности замка зажигания Москвича 412
2. Характеристики и описание работы замка зажигания
3. Основные параметры клем замка зажигания
4. Снятие замка зажигания автомобиля АЗЛК (ИЖ) 412
5. Установка замка зажигания
6. Ссылки на наш форум — задавайте вопросы
1. Неисправности замка зажигания Москвича 412
Замок зажигания не является сложной конструкцией.
Основная его неисправност ь заключается в неисправности контактного устройства в замке з а жигания.
2. Общая характеристика замка зажигания автомобиля Москвич (АЗЛК и ИЖ) 412
Замок зажигания на Москвиче 2140 — 2101-3704000-(20) комбинированный, состоит из включателя, его замка и противоугонного устройства, запирающего вал рулевого управления в одном из положений ключа в замке. Клеммы (30) и 30/1 подводят ток к замку зажигания и соединены в схеме электрооборудования с плюсом аккумуляторной батареи; они постоянно находятся под напряжением. Клеммы (16) в электросхеме автомобиля не используются.
3. Основные параметры КЛЕМ замка зажигания на Москвич (АЗЛК и ИЖ) 412:
4. Разборка (ремонт) зажигания на Москвиче 412:
1. Отсоедините массовый провод от аккумуляторной батареи.
2. Установите ключ в замке зажигания в положение «0» (выключено).
3. Отсоедините электропроводку от клемм контактного устройства замка.
4. Выверните четыре болта крепления кронштейна замка на рулевой колонке, снимите крышку кронштейна и кронштейн с замком.
5. Выверните из кронштейна три винта крепления замка, снимите пружинные шайбы винтов и резиновую втулку.
6. Выньте замок из кронштейна, утопив плоскую пружину 8 (рис. 1) отверткой, установленной в зазор между гильзой замка и отверстием кронштейна со стороны выводных клемм контактного устройства.
5. Последовательность УСТАНОВКИ замка зажигания на Москвиче 412
1. Снимите, пользуясь отверткой, пружинное кольцо 10, фиксирующее контактное устройство в гильзе 2 замка.
2. Выньте из гильзы контактное устройство.
3. Снимите замковую шайбу 6 с хвостовика валика контактного устройства, разъедините подвижную и неподвижную части контактного устройства и выньте вал 1 его привода.
6. Ссылки на наш форум — задавайте вопросы
источник
Бензиновые двигатели с впрыском топлива (инжекторные)
Признаки позднего зажигания на инжекторе те же, что и на карбюраторном двигателе. Но в этом случае самостоятельную регулировку угла опережения не сделать. Дело в том, что работой систем зажигания и впрыска топлива управляет электронный блок управления. Он подаёт управляющие импульсы системам после обработки сигналов от датчика положения распределительного вала и датчика коленвала. Корректировка момента искрообразования производится также с учётом сигнала от датчика детонации. Чтобы определить точную причину сбоев в работе, необходима профессиональная диагностика. Допустим, что прозвонка ДПРВ мультиметром не выявила неисправности. Но осциллограф может показать, что характеристики сигнала, исходящего от датчика, не соответствуют нормам. Сделать более раннее зажигание на инжекторе можно, изменив программу ЭБУ, то есть «перепрошив» «мозги».
Lada 2106 третья машина(проблемная › Logbook › схема подключения проводов от трамблера
подключал по принципу нумерования на крышке трамблера и отсчета цилиндров от переда к заду движка по порядку, пробовал подключать от нумерования на крышке трамблера по схеме 1-3-4-2 — итог машина не заводится…крышка трамблера стоит на 180 градусов иначе нежели на других жигулях! выставлял по принципу смотри запоминай втыкай
получилось что машина заводится только в таком расположении проводов от трамблера от трамблера 4 идет к 1 свече, от 3 на трамблере идет к 2 свече, от 2 на трамблере идет к 3 свече и соответственно от 1 на трамблере идет к 4 свече…завелась!
троит, дымит и пердит) но едет…через 5 минут заведенного состояния всё нормализуется, в двух из четырех стоят ввертыши. свечи «закопчены», масло черное стало после 2 дней поездок(черное хорошо работает значит, но значит мотор весь внутри изговнякан — надо промыть и залить новое)

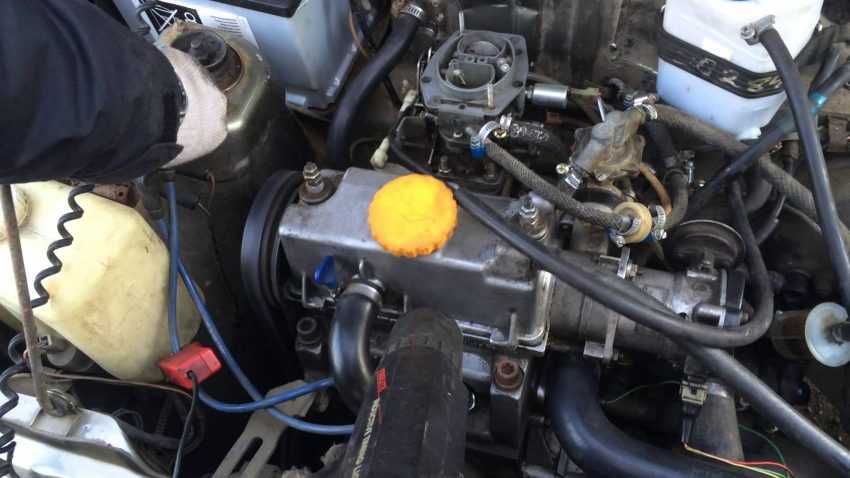

Регулировка зажигания на карбюраторных двигателях
Регулировка зажигания поворотом трамблера
Она производится поворотом корпуса распределителя зажигания (трамблёра), вал которого приводится в движение путем передачи крутящего момента от двигателя через промежуточные шестерни. На двигателях семейства ВАЗ 2108 вал трамблёра приводится во вращение путём непосредственного зацепления за распредвал, но это не имеет принципиального значения. Самое главное – точная согласованность системы зажигания с механикой ДВС.
Вне зависимости от того, какой трамблёр установлен – контактный или бесконтактный (с датчиком Холла), поворот его корпуса против направления вращения ротора увеличивает угол опережения зажигания. То есть, чтобы сделать зажигание «пораньше», нужно определить, в какую сторону вращается ротор – можно снять крышку с распределителя и провернуть коленвал. Куда крутить трамблёр для раннего зажигания – будет видно наглядно. Но не всегда требуемый угол опережения зажигания определяется заданными заводом характеристиками двигателя. На его величину также влияет октановое число топлива.
Очень наглядно это видно при использовании газобаллонного оборудования на авто с карбюраторными моторами. При первом переключении с бензина на газ машина отказывается разгоняться. Чтобы добиться нормальной работы двигателя, приходится не просто поставить зажигание пораньше, а повернуть трамблёр до предела против хода. И наоборот, при переключении обратно на бензин такое опережение зажигания будет излишним – об этом «скажет» стук поршневых пальцев, вызванных детонацией. Это объясняется большой разницей октановых чисел газа и бензина. Очень простой, но эффективный способ проверки точности установки угла опережения – это испытание работы мотора в движении. При резком нажатии педали газа в набирающем обороты двигателе должен появиться лёгкий кратковременный стук поршневых пальцев.
Дизельный автомобиль
Многие симптомы некорректной работы на бензиновых автомобилях переносятся и на дизель. Главное отличие между двумя этими автомобилями заключается в методе воспламенения топлива. Поджиг солярки заключается за счёт тесного контакта топлива со сжатым, горячим воздухом.
Регулировка на дизельном двигателе
Настойка зажигания на дизельных машинах состоит в поиске необходимого угла опережения для впрыска дизельного топлива, оно должно обязательно подаваться определённо в пиковый момент сжатия.
Если неправильно выставить угол, то впрыск будет несвоевременным. Это приведёт к некачественному сгоранию смеси, а работа двигателя будет осуществляться с нарушениями.
Последствия езды с неправильными настройками
Помимо ухудшения эксплуатационных качеств автомобиля, слишком раннее зажигание вызывает другие пагубные последствия:
- Детонация – злейший враг мотора. Из-за постоянных ударов по поршням пальцы расшатываются, в соединении образуется люфт. В результате разбиваются шатунные втулки и ускоряется выработка цилиндров.
- Стрельба в карбюратор наносит вред втулкам, на которых вращаются оси заслонок. Последние не закрываются плотно, отчего двигатель всасывает лишнее горючее на холостом ходу.
- Силовой агрегат склонен перегреваться и в случае неполадок системы охлаждения цилиндропоршневая группа может выйти из строя.
Ранний впрыск солярки в дизельный мотор чреват поломкой топливного насоса высокого давления (ТНВД) и форсунок. Представьте: насос качает топливо в одном направлении, а ему противодействует поршень, движущийся к ВМТ. Нетрудно догадаться, кому достанется удар.
Признаки позднего зажигания не менее опасны. Воспламенение топливной смеси на стадии расширения ведет к уменьшению КПД двигателя и возрастанию нагрузки на основные детали – поршни с кольцами, цилиндры и шатуны. Результат предсказать несложно – интенсивный нагрев и ускоренный износ.
Стрельба в выпускной тракт, вызванная запоздавшим искрообразованием, разрушает стенки выхлопной трубы и перегородки глушителя. Элементы придется ремонтировать с помощью сварки, а то и менять.
Как определить раннее или позднее зажигание двигателя автомобиля
Принцип действия любого автомобильного двигателя внутреннего сгорания основан на использовании энергии, получающейся вследствие динамичного расширения воспламенённой топливной смеси.Момент воспламенения топлива в цилиндре (цилиндрах) влияет на мощностные характеристики мотора, а также на то, запустится ли он вообще.Именно своевременность вспышки топливной смеси и является сутью определений «раннее» и «позднее» зажигание. Рассмотрим подробнее, как момент зажигания влияет на работу ДВС, а также, как определить раннее или позднее зажигание по характеру работы двигателя.
От правильной настройки и бесперебойной работы системы зажигания напрямую зависит стабильность работы двигателя, его мощность, топливная экономичность и т.д. В норме на четырёхтактных двигателях топливно-воздушная смесь должна воспламеняться в конце такта сжатия, то есть перед самым подъемом поршня в верхнюю мертвую точку. Такой момент зажигания обусловлен тем, что смеси требуется определенное время для сгорания, после чего энергия расширяющихся газов толкает поршень вниз и начинается рабочий ход.
Под поздним или ранним зажиганием следует понимать задержку или опережение срабатывания системы зажигания по отношению к тому, в каком положении находится поршень в цилиндре. Другими словами, искра свечи зажигания образуется и поджигает топливно-воздушную смесь не в оптимальный момент приближения поршня к ВМТ, а раньше или позже этого момента. Такое явление получило название раннего или позднего зажигания. По этой причине владельцы транспортных средств, в которых реализована возможность самостоятельной регулировки УОЗ (угол опережения зажигания), часто сталкиваются с необходимостью настройки зажигания.
Пошаговое руководство по установке и регулировке зажигания
Для проведения настройки необходимо подготовить специальный инструмент, тестер, лампочку с двумя проводами. Штангенциркуль понадобится в качестве глубиномера. Для выставления зазора удобно пользоваться специальным щупом.
Настройка СЗ на ИЖ юпитер 5 состоит из следующих действий:
- Сначала откройте крышку генератора.
- Чтобы было удобнее работать, снимаем правую крышку с картера.
- С помощью болта генератора проворачиваем коленвал по часовой стрелке. Необходимо сделать так, чтобы контакты прерывателя разомкнулись на максимальное расстояние.
- Немного выкрутите винт и поверните эксцентрик. Между контактами необходимо выставить зазор равный 0,4-0,6 мм. После этого винт хорошо затянуть.
- Вращаем коленвал по направлению движения стрелки часов. Поршень следует установить в ВМТ.
- Поворачивать коленвал нужно в обратном направлении, то есть против стрелки часовой. При этом поршень не должен достичь ВМТ, должно остаться расстояние примерно 3,0-3,5 мм. Ослабив винты, следует установить начало замыкания контактов. После этого винты нужно плотно затянуть.
- Для определения размыкания контактов воспользуйтесь проверочной лампочкой с проводами. Один провод нужно подключить к клемме молоточка прерывателя, а другой – к массе. После включения зажигания, при замыкании контактов лампочка должна загореться.
- Если установлена БСЗ на ИЖ Юпитер, то не нужно выставлять зазор. Для определения момента нужно воспользоваться тестером. Прибор следует выставить для измерения напряжения. Щупы необходимо подключить ко 2-му и 3-му контакту ДХ. Пока модулятор не находится в ДХ, на тестере значение напряжения должно составлять 7 В. В момент, когда модулятор в ДХ, показания напряжения должно находится в пределах от 7 до 0 В. В этот момент образуется искра.
- Процедуру необходимо выполнить на каждом цилиндре. Желательно начинать регулировку зазора на левом прерывателе. Когда будет выполнена настройка левого прерывателя, можно переходить к правому.
СЗ мотоцикла ИЖ
