Как регулировать клапана на автомобиле ока

Сроки замены ремня ГРМ

Согласно регламенту, владельцам автомобилей рекомендуется проверять состояние ремня ГРМ, а также его натяжение каждые 30 тыс. км. Замену ремня, несмотря на его состояние, рекомендуется производить после пробега в 60-70 тыс. км. Если вовремя не поменять ремень, возможен его обрыв, а это, как было сказано ранее, грозит очень серьезными повреждениями двигателя, а следовательно, дорогостоящим ремонтом.

Категорически запрещена эксплуатация автомобиля ОКА в случае обнаружения на поверхности ремня ГРМ даже малейших следов масла. Протечку необходимо немедленно выявит и устранить, а ремень подлежит замене. Если вовремя и качественно производить обслуживание механизма ГРМ, то у владельца автомобиля не должно возникнуть никаких проблем. При выполнении всех советов, приведенных в данной статье, замена ремня покажется максимально простым действием.

Основное видео: регулировка клапанов ваз 11113 ока своими руками видео

Сейчас читают про Французские автомобили

Ремонт иномарок и наших автомобилей

2014 – 2020 Копирование материалов с веб ресурса без согласования с администрацией сайта строго запрещено.

Сообщений: 6
Откуда: город Сухой Лог
Ока 11113

21 февраля 2011, 09:23 #1 123

Доброго дня всем! Мужики Окаводы выручайте. вопрос такой, Какие самые оптимальные зазоры на клапанах оки? Дело в том машинка бегала до150 км/ч, потом был такой случайно перегрел её вобщем выпали перегородки напоршнях. Движок перебрал, но немогу поймать оптимальные зазоры. Ставлю впускные0,20 выпускные0,35, бежит нормально. Но жрёт как паровоз, ставлю 0,15 и 0,30 мощность возрастает, расход экономней , а скорость максимум 110 и движок работает как на износ на бешенных оборотах что вот-вот вылетит из под капота. Вообщем охота вернуть старый режим и скорость и экономию. Заранее благодарю за ответ!

Сообщений: 84
Откуда: Рудный
Лада Нива

21 февраля 2011, 09:35 #2 123

Ставь впускные 0.15 и выпускной 0.25! это более оптимальный вариант !

Сообщений: 2322
Откуда: Варшава, Польша.
Nissan Pathfinder

21 февраля 2011, 10:53 #3 123

а ты уверен что дело не в метках на ГРМ, по описанию ты на зуб пролетел.

Сообщений: 6
Откуда: город Сухой Лог
Ока 11113

21 февраля 2011, 14:40 #4 123

Евгений! Добрый день. Я не мог пролететь на зуб. Метки смотрел совпадают, единственное что раньше до переборки двигла трамблёр был полностью выкручен на+.Кстати после того как перебрал появилась детонация, если ставлю маленькие зазоры детонация исчезает. Но есть возможность прогара клапанов.

Сообщений: 2322
Откуда: Варшава, Польша.
Nissan Pathfinder

21 февраля 2011, 15:26 #5 123

180xot, 21 февраля 2011, 14:40

полностью на плюс это плохо, должно быть 2/3 или чуть меньше, а насчёт меток, тут может быть косяк, попробуй перекинуть на зуб, дело не хитрое и недолгое, мне на 9-ке помогло, тоже после замены ГРМ немог никак в нужное русло двигатель направить.

Сообщений: 1571
Откуда: ульяновская
Лада Калина 11176-люкс Лада Калина 11176-люкс

21 февраля 2011, 15:50 #6 123+ 1

180xot Если зазор в клапанах больше нормы то мотор становится тяговитее но тупой на разгон и наоборот в обоих случаях будет наблюдатся повышенный расход топлива посмотри в литературе или в инете что есть норма и правильно отрегулируй а вот трамлёр при нормально выставленных метках грм. должен пропорционнально поворачиватся в обе стороны т. е. поддаватся регулировке как раннее так и позднее при нормальном положении метки на корпусе трамлёра должны при посадки в гнездо располагатся примерно посередине относительно меток отлива блока в принцепе ребята выше всё правильно описали.

Сообщений: 6
Откуда: город Сухой Лог
Ока 11113

21 февраля 2011, 16:13 #7 123

Как оценить уже проделанную работу

Точная диагностика проводится с помощью компьютера. Однако также можно самостоятельно оценить правильность работы схемы.

При выключенном зажигании проверьте контакты.
Найдите напряжение внутри модуля на клеммах C и B.
Проверить высоковольтный кабель. Для этого нужно взять свечу и засунуть ее в колпачок. В этом случае его следует закрепить на блоке цилиндров. Если запустить ДВС стартером, появится искра. Проверка проводится для всех проводов. Если искра не появляется, необходимо проверить или даже заменить всю систему зажигания.
Если двигатель продолжает плохо работать, необходимо проверить топливную систему.

Для модели карбюратора ВАЗ 2110 также делается разметка для регулировки системы зажигания.

Если зажигание 8-клапанной форсунки ВАЗ 2110 происходит раньше или, наоборот, поздно, то ухудшается эргономика всего двигателя. Мощность тоже снижена. Двигатель подвергается воздействию высоких температур и чрезмерных нагрузок. Помимо прочего, может произойти детонация. Все это может привести к потере зажигания в ВАЗ 2110.

Установка поршня первого цилиндра в положение ВМТ такта сжатия

Установка поршня первого цилиндра в положение ВМТ

При проведении работ, связанных со снятием ремня привода распределительного вала (ГРМ), фаза газораспределения может быть прервана, чтобы этого не произошло, поршень 1-го цилиндра устанавливается в положение ВМТ (верхняя мертвая точка) ход сжатия. При нарушении фаз газораспределения двигатель не будет работать стабильно и не будет работать должным образом. Установите ВМТ по метке на шкиве распределительного вала (при установке по меткам на шкиве маховика или коленчатого вала в этом положении может находиться поршень 1-го или 4-го цилиндра). Затем убедитесь, что метки на маховике или звездочке коленчатого вала совмещены (если шкив привода генератора был снят). Если метки на маховике или шкиве коленчатого вала не совпадают, фаза фаз газораспределения нарушена (поршень 1-го цилиндра не установлен в ВМТ). В этом случае нужно снять ремень привода распредвала и провернуть коленчатый вал до совпадения меток

Важно! Вращайте коленчатый вал только за болт крепления шкива (не вращайте коленчатый вал через сам шкив распределительного вала)

СОВЕТ Так как коленчатый вал проворачивать за болт шкива неудобно, есть два способа сделать это

Включите любую передачу и подвесьте переднее колесо. Затем поверните подвешенное колесо до тех пор, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке приводного ремня распределительного вала.
Включите любые передачи (желательно IV) и медленно двигайте автомобиль, пока метка на шкиве распределительного вала не совместится с меткой на задней крышке ремня привода распределительного вала.

Метки ВМТ Ваз 2110 2114 8 клапанов

Метки ВМТ расположены на звездочке (выступе) распределительного вала и на задней крышке ремня привода распределительного вала (винт).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности коробка передач снята.

Кроме того, метки расположены на звездочке коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только при снятом шкиве привода генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, торцевой ключ на 10 дюймов. 1. Отсоедините кабель от «-» вывода аккумуляторной батареи.

2. Установите рычаг переключения передач в нейтральное положение, поставьте стопоры под колеса автомобиля.

3. Снимите правое переднее колесо и правое крыло в моторном отсеке.

4. Откройте капот и выверните три винта, которыми крепится передний кожух ремня распределительного вала. Примечание. Винты на стороне крепления крышки также фиксируют кабельные зажимы. Снимите переднюю крышку.

5. Проверните коленчатый вал, используя болт, фиксирующий шкив привода генератора, до совпадения меток на шкиве распределительного вала и задней крышке.

6. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике.

Метки ВМТ Ваз 2112 2111 16 клапанов

О двигателе мод. 21126 (16 cl) расположены на зубчатых шкивах распределительного вала (выступы A) и на задней крышке приводного ремня распределительного вала (пазы B).

Кроме того, маркировка расположена на маховике (риск) и на шкале задней крышки картера сцепления (вырез треугольником). Для наглядности трансмиссия снята.

Также у всех двигателей отметки есть на звездочках коленчатого вала (точка) и на крышке масляного насоса (V-образная канавка). Эти отметки видны только после снятия ведущего шкива генератора.

Вам понадобятся: гаечный ключ на 17 дюймов, шестигранный ключ на 5 дюймов, гаечный ключ TORX T30, отвертка Phillips.

1. Отсоедините провод от отрицательной клеммы аккумулятора.

2. С помощью отвертки Phillips открутите винт, которым правое крыло крепится к облицовке колесной арки

3. С помощью гаечного ключа torx t30 открутите два винта, которыми он крепится к корпусу

4. Снимаем экран.

5. Откройте капот и с помощью 5-гранного шестигранного ключа открутите пять болтов, которыми крепится верхняя передняя крышка ремня ГРМ 6 . и снимите крышку.

7. Используя гаечный ключ на 17 дюймов, проверните коленчатый вал за болт, которым шкив привода генератора переменного тока крепится к нему, пока метки на шкивах распределительного вала и задней крышке не совпадут.

8. Выверните заглушку из отверстия в картере сцепления и проверьте совмещение меток на маховике (термостат снят для наглядности).

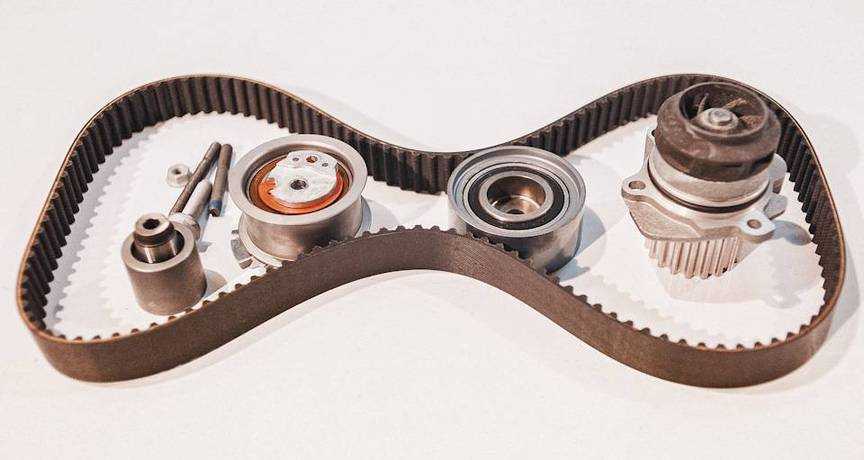

Снятие и замена ремня

Далее нужно выполнить ряд действий:

Выкрутите болт крепления шкива и снимите его.
Ослабьте натяжение ремня привода ГРМ.
При необходимости нужно слить из системы охлаждения антифриз и заменить жидкостный насос.
Снимите ремень.
Осмотрите состояние всех шкивов. Если на них имеются повреждения, то рекомендуется их заменить. При наличии загрязнений нужно осуществить очистку.

Установку нового привода нужно делать в обратной последовательности. Но запускать двигатель не спешите, сначала проверните коленвал вручную на 2-3 оборота. После обязательно проверьте, совпадают ли метки. Если они сместились, проведите корректировку. При замене ремня ГРМ на “Оке” метки необходимо совмещать максимально точно, в противном случае работа двигателя окажется нарушена.

Проверяем состояние ремня

Регламент проверки этого узла, требует проведения осмотра в холодном состоянии двигателя. Снять внешний защитный кожух для возможности осуществления зрительного контакта поверхности деталей узла газораспределения. Получив доступ непосредственно к грм, вращая его привод детально осмотреть обе стороны расходника, на наличие какого либо рода дефектов (износ, сорванные зубья, торчащий корд, расслоения резины и т.п.). тщательной проверки подлежат ролики натяжителей, которые при наличии механических повреждений и большого люфта, способствуют усиленному износу расходника. Не допускается присутствие на поверхности резиново — технической детали масляных пятен, способствующие разрушению его структуры. При обнаружении немедленно свести с поверхности.

Как часто менять ролик и ремень ГРМ?

Здесь нет однозначного ответа. Дело в том, что все механизмы автомобиля постоянно изнашиваются, подвергаются чрезмерным нагрузкам

Поэтому на рекомендации завода-производителя можно обращать внимание лишь в том случае, если машина новая — до 5-7 лет. В этом случае замена проводится раз в 55-60 тыс

км. Если машина старая, то уменьшайте на 15 тыс. км. этот показатель смело. Дело в том, что только двигатели с объемом 1,5 литра спокойно и без последствий переживут обрыв. Но на восьмерках, например, ставили моторы 1,3, у которых клапана гнет.

Очень часто жрет ремень ГРМ на ВАЗ 2114 и аналогичных моделях. Происходит это вследствие сильного износа жидкостной помпы. Ее ресурс не более 90 тыс.км. И то лишь в случае, если она качественная. А если попался брак или явная подделка? То она может сломаться и через полчаса езды. При износе помпы ролик жрет резину с внешней стороны. И чем сильнее износ насоса, тем виднее повреждения ремня. Значит, вывод такой: менять комплект ГРМ (ролик и ремень) каждые 40-45 тыс.км, с каждым вторым ставить новую помпу.

Когда менять ремень ГРМ

Замену ремня ГРМ проводят в сроки, указанные производителем автомобиля в техническом руководстве по эксплуатации. Разные автопроизводители указывают разные интервалы замены ремня ГРМ, чаще всего указаны сроки замены от 60000 км до 200000 км. Замену ремня ГРМ чаще всего проводят во время плановых ТО.

Рекомендуется регулярно осуществлять визуальный контроль состояния ремня ГРМ, хотя из-за того, что ремень скрыт кожухом, сделать это не так просто.

В случае, если во время визуального осмотра выявлен хотя бы один из этих признаков, ремень ГРМ следует срочно заменить:

Трещины на любой из сторон ремня.
Боковые края ремня разлохмачены.
Зубья ремня расслаиваются, стерты или подрезаны.
На ремне заметны потертости или следы прижога.
На защитном кожухе или деталях контактирующих с ремнем имеются следы черной резиновой пыли.

О необходимости замены ремня ГРМ могут косвенно свидетельствовать следующие признаки в поведении автомобиля:

Сбои системы зажигания, двигатель запускается со второго или третьего раза, либо троит, все эти проблемы могут возникнуть из-за перескакивания зубца ремня на шкиве, топливо загорается раньше или позже, чем это необходимо.
Черный дым из выхлопной трубы, может возникать из-за ослабления ремня ГРМ, в результате чего топливо сгорает не полностью, догорая в системе выхлопа, что приводит к увеличению температуры, плавлению и разрушению катализатора.
Нехарактерные звуки, тикающие и щелкающие звуки при работе двигателя, причем звуки усиливаются с ростом оборотов двигателя, такие звуки могут возникать при сильном износе ремня ГРМ, но такие же звуки могут возникать также из-за разрушения подшипника водяной помпы или генератора.
Подтеки антифриза или следы масла в районе защитного кожуха ремня ГРМ, антифриз может подтекать из водяной помпы, масло из сальника коленвала, попадание масла или антифриза на ремень приведет к необходимости замены ремня, роликов и шкивов.
Если стартер крутится, а двигатель не запускается, вполне возможно порвался ремень ГРМ.

Многие опытные автомеханики советуют менять ремень ГРМ чаще, чем указано в рекомендациях производителей: каждые 3 года при среднем пробеге автомобиля 15000 километров в год, то есть каждые 40-45 тысяч километров пробега. Свою позицию они аргументируют тем, что внезапный обрыв ремня ГРМ приведет к необходимости капитального ремонта двигателя, который стоит гораздо дороже замены ремня ГРМ.

Опытные автомеханики также советуют менять ремень в случае, если пробег автомобиля совсем небольшой, а ремню уже исполнилось 7-8 лет. Со временем эластичность резины уменьшается, ремень покрывается трещинами, что рано или поздно приведет к его обрыву и дорогостоящему ремонту двигателя. При замене ремня ГРМ часто одновременно с ним меняют водяной насос (помпу). Просто это удобно делать одновременно.

ВАЗ 11113

Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).

Снимаем ремень привода генератора (см. » Замена ремня привода генератора «).
Снимаем переднюю крышку газораспределительного механизама (см. » Регулировка натяжения ремня привода газораспределительного механизма (ГРМ )»).
Поворачиваем передние колеса до предела вправо.
Через отверстие переднего правого брызговика головкой «на 19» (с удлинителем) проворачиваем коленчатый вал по часовой стрелке за болт крепления шкива привода генератора до совмещения метки на зубчатом шкиве распределительного вала с установочным выступом на задней крышке.
Сняв резиновую заглушку в верхней части картера сцепления убеждаемся, что риска (метка) на маховике расположена напротив центральной прорези шкалы держателя заднего сальника коленчатого вала (шланг подвода охлаждающей жидкости к радиатору для наглядности снят).
Фиксируем коленчатый вал от проворачивания, вставив через отверстие в картере сцепления отвертку между зубьями маховика.
Отворачиваем болт крепления шкива привода генератора.
Снимаем шкив привода генератора.
Ключом «на 17» ослабляем гайку натяжного ролика.
Поворачиваем натяжной ролик в такое положение, при котором ремень будет максимально ослаблен.
Снимаем ремень ГРМ со шкивов распределительного и коленчатого валов, насоса охлаждающей жидкости

ВНИМАНИЕ! На двигателе ВАЗ-1111 со снятым ремнем проворачивание коленчатого или распределительного валов недопустимо — это приведет к повреждению двигателя.
При замене натяжного ролика отворачиваем гайку его крепления и снимаем ролик со шпильки.
Под роликом установлена дистанционная шайба.
Устанавливаем ремень привода ГРМ в обратной последовательности. Проверяем совпадение установочных меток валов.
При снятом шкиве привода генератора положение коленчатого вала удобно контролировать по совмещению меток на зубчатом шкиве коленчатого вала и крышке масляного насоса (для наглядности операция показана на разобранном двигателе).
Надеваем ремень на шкив коленчатого вала

Затем заднюю ветвь надеваем на шкив насоса охлаждающей жидкости и заводим за натяжной ролик. Надеваем ремень на шкив распределительного вала.
Повернув специальным ключом со штифтами ролик против часовой стрелки, слегка натягиваем ремень. Затягиваем гайку крепления натяжного ролика.
Вворачиваем на место болт крепления шкива привода генератора и головкой «на 19» проворачиваем за болт коленчатый вал на два оборота по часовой стрелке.
Проверяем совпадение установочных меток коленчатого и распределительного валов. Если метки не совпадают, повторяем операцию по установке ремня. При правильном положении меток регулируем натяжение ремня (см. Регулировка натяжения ремня привода газораспределительного механизма (ГРМ) «).

Дальнейшую сборку проводим в последовательности, обратной разборке.

В статье мы рассмотрим, как осуществить замену ремня ГРМ на «Оке» своими руками. В конце 80-х годов автомобили этой серии впервые появились на дорогах нашей страны. И первая модель – это ВАЗ-1111. Малолитражки собирались на различных заводах страны – в Набережных Челнах (КамАЗ), Серпухове (именно там, где делали мотоколяски для инвалидов), в Тольятти. Существовало всего два типа автомобилей «Ока», отличие у них только в двигателе. Привод у машины передний, конструкция газораспределительного механизма примерно такая же, как у «девяток» и «восьмерок».

Жрет ремень ГРМ

На фото ниже показан износ ремня ГРМ, виновата помпа, помпа еще работает, но подшипник помпы имеет люфт, из за этого ремень стягивает в сторону. Меняйте помпу и ремень ГРМ.

Но не всегда виновата помпа, иногда натянуть ремень ГРМ роликом по часовой стрелке как ремень перестает жрать.

Фото. Износ ремня ГРМ.

Проверить помпу можно так, ослабьте ролик натяжения ремня ГРМ, покачайте рукой шестерню помпы, если люфт около миллиметра то хватает натянуть ролик ГРМ по часовой стрелке как ремень ГРМ перестает жрать.

Фото. Ролик натяжки ремня ГРМ натянул по часовой стрелке.

На фото ниже видите как выровнялся ремень по шестерне после того как ролик ГРМ натянул по часовой стрелке. В этом случае помпа не причем, хватит изношенный ремень заменить новым.

Фото. Показан ремень ГРМ после натяжки ролика по часовой стрелке.

Клапаны

Клапаны (впускной 19 и выпускной 22), служащие для периодического открытия и закрытия отверстий впускных и выпускных каналов, расположены в головке цилиндров наклонно в один ряд. Головка впускного клапана имеет больший диаметр для лучшего наполнения цилиндра, а рабочая фаска выпускного клапана, работающая при высоких температурах в агрессивной среде выпускных газов, имеет наплавку из жаростойкого сплава. Кроме того, выпускной клапан выполнен составным: стержень из хромоникельмолибденовой стали с лучшей износостойкостью на трение и теплопроводностью для отвода тепла от головки клапана к его направляющей втулке, а головка из жаропрочной хромоникельмарганцовистой стали. Впускной клапан изготовлен из хромокремнистой стали.

Диаметр стержней клапана составляет 7,985. 8,00 мм, угол рабочей фаски равен 45°30′.

Наружный диаметр головки впускного клапана равен 35 мм (37 мм у двигателя 11113), а выпускного — 31,5 мм.

Регулировка клапанов ваз 1111

Еще недавно, 15-20 лет назад, конструкция привода клапанов на «Жигулях» многим из нас казалась весьма передовой, особенно в сравнении с «волговской». Но и компактная «жигулевская» конструкция с короткими промежуточными рычагами (рокерами) давно устарела. На современных двигателях клапаны приводятся непосредственно кулачками распределительного вала — через цилиндрические толкатели.

Преимущества достаточно очевидны: снижается масса привода, сокращается число пар трения. Отсюда — меньше затраты мощности на работу самого привода, а кроме того, как уже было сказано, не столь частое обслуживание. Если на «Жигулях» регулировку клапанов необходимо контролировать через 10 тысяч километров пробега, а то и раньше, то на ВАЗ-2108 при непосредственном приводе зазор проверяют вдвое реже.

Зазоры на двигателях переднеприводных ВАЗов регулируют в холодном состоянии (плюс 15-20 o C), что не очень удобно, особенно летом — приходится долго ждать, пока двигатель остынет после поездки. Но соблюдать это условие совершенно необходимо, ибо двигатель остывает неравномерно. Например, после его выключения клапаны, а несколько минут снижают свою температуру на сотни градусов, тогда как блок цилиндров и его головка — всего на пять-десять. Пытаться регулировать зазоры в этот момент по меньшей мере рискованно. Лишь через несколько часов температура деталей двигателя выровняется и можно уверенно приступать к делу, причем лучшие результаты получатся именно на двигателе с комнатной температурой, для которой и определены зазоры: 0,15-0,25 мм для впускного клапана и 0,3-0,4 мм для выпускного.

Обычно перед регулировкой клапанов рекомендуют проверить (а при необходимости — и отрегулировать) натяжение зубчатого ремня привода распредвала, хотя само по себе оно на величине зазоров не сказывается, если, конечно, исправны шпильки и гайки крепления корпуса распределительного вала. Ослабленная затяжка, сорванная резьба, вытянувшаяся шпилька могут быть причиной недостаточно жесткого крепления корпуса к головке блока. В этом случае зазоры могут меняться в зависимости от натяжения ремня.

Регулируют зазоры подбором толщины сменных шайб (дисков) 2, показанных на рис. 1. В запасные части поставляют шайбы толщиной от 3 до 4,5 мм с интервалом 0.02 мм. Отправляясь в магазин, не обязательно брать с собой микрометр: толщина шайбы маркируется на ее поверхности.

Шайбу ставят маркировкой к толкателю, при этом цифры располагаются над углублением в толкателе, чтобы при работе двигателя они не стерлись. К сожалению это не всегда соблюдается даже в заводских условиях, фактический же зазор между шайбой и тыльной (цилиндрической) стороной кулачка обязательно проверяют с помощью плоских щупов. Положим, впускного клапана вы получили 0.43мм. Поскольку допустимый составляет 0,3-0,4 мм, ясно: его пора уменьшить примерно на 0,05-0,10 мм. Каким образом? Толщина изношенной шайбы, скажем, 3,55мм (даже при наличии на ней положенной маркировки применение микрометра обязательно!). В этом случае можно купить и установить новую шайбу толщиной от 3,60 до 3,65 мм, тогда величина зазора будет в пределах от 0,33 до 0,38 мм, то есть попадет в норму.

Стоимость замены цепи ГРМ ВАЗ-2107 своими руками

Стоимость замены цепи ГРМ включает, прежде всего, стоимость самого компонента. Если ее заменяют комплексно, вместе с другими деталями – звездочкой, натяжителем, успокоителем, в денежном эквиваленте выходит 1 800 рублей.

По какой цене можно купить качественные детали?

Цепь варьируется от 350 до 600 рублей.
Звезды, которые устанавливают на коленчатый вал, распределительный вал, а также масляный насос, всего обходятся в 400 рублей.
Башмак натяжителя, успокоитель механизма, оснащенный резиновой прокладкой, достигает 100 рублей.
Если башмак усовершенствован (на подшипнике звезда), цена близка к 1 400 рублям.
Успокоитель цепи потребует трат размером 80 рублей.

Когда покупаете в автомагазине цепь ГРМ для ВАЗ-2107, обратите внимание на состояние заклепок – в идеале абсолютно все они должны быть сплющенной формы, только такие компоненты гарантируют, что не выскочит штифт и целой останется цель. Даже если натяжитель стоит недешево, экономить не стоит – модель со звездочкой на подшипнике продлит ресурс цепи, а уровень шума будет комфортным для слуха

Цепь ГРМ на ВАЗ 2107 является одной из важнейших деталей, которая требует контроля ее состояния. При пробеге автомобилей семейства Лада более 60 тысяч км, требуется обязательно выполнить проверку данного элемента. Ресурс цепи зависит не только от пробега автомобиля, но еще и от такого фактора, как характер эксплуатации транспортного средства. Повреждение изделия может привести к ее обрыву во время работы мотора, что повлечет за собой возникновение серьезных и дорогостоящих последствий. В случае обнаружения неравномерной работы мотора или посторонних звуков во время работы требуется продиагностировать газораспределительный механизм, и при необходимости выполнить замену цепи ГРМ на ВАЗ 2107 своими руками. Как это сделать, узнаем далее.

4.1.3 Приведение поршня первого цилиндра в положение верхней мертвой точки (ВМТ)

1. Верхней мертвой точкой (ВМТ) называется наивысшая точка хода поршня в своем цилиндре. Строго говоря, в 4-тактных двигателях в процессе вращения коленчатого вала данное положение достигается каждым из поршней дважды: один раз в конце такта сжатия и второй — в конце выпускного такта. При выполнении настроек фаз газораспределения и установке угла опережения зажигания в подавляющем большинстве случаев используется положение ВМТ конца такта сжатия поршня (обычно первого цилиндра). 2. Необходимость в приведении поршня(ей) в положение ВМТ возникает при проведении многих процедур, в частности таких, как снятие/установка распределительных валов, компонентов привода ГРМ и распределителя зажигания. 3. Удостоверьтесь, что трансмиссия переведена в нейтральное положение, затем прочно взведите стояночный тормоз, либо подоприте задние колеса автомобиля противооткатными башмаками. Также иммобилизуйте систему зажигания, отсоединив провод катушки от крышки распределителя и заземлив его на массу блока. Снимите свечи зажигания (см. Главу Настройки и текущее обслуживание). 4. Приведение любого из поршней в положение ВМТ производится путем проворачивания коленчатого вала двигателя одним из описанных ниже способов. Если смотреть на двигатель спереди (со стороны приводного ремня), нормальным направлением вращения коленчатого вала будет направление по часовой стрелке. Помните, что попытка проворачивания вала против часовой стрелки может привести к нарушению регулировок газораспределительного ремня:

a) Наиболее эффективным методом является проворачивание вала в нормальном направлении за болт, ввернутый в торец его передней цапфы при помощи торцевого ключа с храповым приводом; b) Сэкономить время позволит применение дистанционного выключателя стартера (следуйте инструкциям изготовителей). Как только поршень окажется достаточно близко от ВМТ конца такта сжатия, стартер останавливается и дальнейшая подгонка осуществляется методом, описанным в пункте (а); c) При наличии помощника, предварительное проворачивание двигателя может быть осуществлено короткими рывками с водительского места под руководством оператора. Принцип тот же, что и описанный в пункте (b). Окончательная корректировка, опять-таки, производится вручную, при помощи торцевого ключа (см. пункт а).

5. Запомните положение клеммы подсоединения свечного провода первого цилиндра на крышке распределителя. Если клемма не промаркирована, пройдитесь по проводу от свечи к крышке и нанесите соответствующую метку самостоятельно.

6. При помощи маркера или мела пометьте обод корпуса распределителя в точке непосредственно под клеммой первого цилиндра крышки. 7. Снимите крышку с распределителя и отложите ее в сторону (см. Главу Настройки и текущее обслуживание).

8. Проверните коленчатый вал по часовой стрелке таким образом, чтобы нулевая (желтая) метка ВМТ на его шкиве совместилась с треугольным указателем на крышке газораспределительного ремня.

На шкиве имеется несколько установочных меток: от 0 (ВМТ) до 30 с шагом в 5 . Нулевой является крайняя левая отметка (глядя спереди), которая обычно подкрашивается в желтый цвет.

9. Теперь проверьте положение бегунка распределителя, — он должен оказаться развернутым носиком точно к метке на ободе корпуса.

10. Если бегунок развернут относительно метки на 180 , следовательно, поршень первого цилиндра находится в положении ВМТ конца выпускного такта. 11. Для того, чтобы привести поршень в ВМТ конца такта сжатия, следует провернуть коленчатый вал еще на один полный оборот (360 ) по часовой стрелке. Теперь бегунок должен развернуться носиком к метке. 12. Если все перечисленные выше условия о совмещении меток соблюдены, задачу можно считать выполненной, — поршень первого цилиндра приведен в положение ВМТ конца такта сжатия. 13. Теперь, чтобы поочередно, в порядке зажигания, привести в ВМТ оставшиеся поршни, следует нанести соответствующие метки на ободе корпуса распределителя (как это делали выше для клеммы подсоединения первого свечного провода). Проворачивание коленчатого вала будет неизбежно сопровождаться вращением бегунка, совмещение носика которого с соответствующей меткой и явится подтверждением приведения очередного поршня в ВМТ конца такта сжатия.

Для перехода от ВМТ одного цилиндра к ВМТ следующего коленчатый вал следует проворачивать на 120 .
