Регулировка геометрии подвески Subaru Forester

Регулировка геометрии подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Загоните автомобиль на ровную горизонтальную площадку с твердым покрытием, установите передние колеса в прямолинейное положение.
2. Удостоверьтесь в полноте заправки топливного бака.
3. Проверьте правильность накачки шин.
4. Для усадки компонентов подвески несколько раз качните автомобиль.
5. Визуально оцените равномерность распределения дорожного просвета по длине и ширине транспортного средства. В случае выявления несоответствий удостоверьтесь в отсутствии в салоне и багажном отделении тяжелых предметов.
6. Измерьте расстояние от оси каждого из колес до верхней точки колесной арки. Сравните результаты измерения с требованиями Спецификаций — в случае необходимости проверьте состояние компонентов подвески, замените вышедшие из строя или изношенные детали.

Углы установки колес


А — В = С (Угол развала колес в градусах) D = Угол продольного наклона оси поворота колеса (выбег) в градусах Е – F = Сходимость в миллиметрах G = Сходимость в градусах

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Ослабьте оба болта крепления нижней опоры стойки подвески.
2. Регулировка развала производится путем вращения верхнего болта крепления нижней опоры стойки, — болт имеет эксцентриковую головку, что позволяет изменять угол наклона стойки.
3. Закончив регулировку, затяните крепеж с требуемым усилием.

Самоконтрящиеся гайки подлежат замене в обязательном порядке!

ПОРЯДОК ВЫПОЛНЕНИЯ


1. Развал задних колес регулируется на отдельных моделях с помощью эксцентрического болта.
2. Отклонение развала задних колес от номинального значения (см. Спецификации) требует проверки геометрии рамы автомобиля. Не исключена также вероятность повреждения поперечных рычагов задней подвески, а также износа стоек, винтовых пружин и резинометаллических втулок.

Углы установки колес

По аналогии, поперечным углом наклоном оси поворота колеса называют угол отклонения воображаемого шкворня от вертикали в плоскости, перпендикулярной ДП автомобиля. Выбег регулировке не подлежит и в случае отклонения от требований Спецификаций следует проверить состояние рамы автомобиля и элементов передней подвески (рычаги, шаровые опоры, втулки).

Углы установки колес

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Проверьте правильность накачки шин.
2. Проверьте правильность установки высоты дорожного просвета (см. выше).
3. Разверните передние колеса автомобиля в прямолинейное положение и заблокируйте рулевую колонку.
4. Ослабьте контргайки наконечников обеих рулевых тяг.
5. Регулировка сходимости осуществляется путем вращения наконечников рулевых тяг в соответствующем направлении, — наконечники обеих тяг следует поворачивать строго на одинаковый угол!
6. Закончив регулировку, затяните контргайки наконечников тяг с требуемым усилием.

Регулировка сходимости задних колес


1— Регулировочная метка 2— Задний поперечный рычаг подвески

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Ослабьте регулировочный болт на заднем поперечном рычаге подвески.
2. Вращение эксцентрикового регулировочного болта по часовой стрелке приводит к увеличению расхождения колес, по часовой стрелке, — к увеличению схождения.
3. Закончив регулировку, затяните крепеж с требуемым усилием.

Видео про «Регулировка геометрии подвески» для Subaru Forester

Мои автомобили: Регулировка схождения задней балки без стенда.

Заменить рулевые тяги и сделать схождение колёс самостоятельно

Развал схождение своими руками

Общие технические данные

Модель Subaru Forester в пятом поколении – это компактный кроссовер с пятидверным кузовом, рассчитанный на посадку пяти человек, с двумя рядами сидений.

Автомобиль обладает длиной 4640 мм, шириной и высотой – 1815 и 1715 мм соответственно, с учетом рейлингов высота равна 1730 миллиметрам.

Прочие характеристики данного транспортного средства:

база колесная – 2670 мм;
клиренс (для снаряженной массы) – 220 мм;
угол въезда – 21,4 º;
угол съезда для модификаций 2.0L/2.5L – 25,7 º/ 25,8 º;
колея колес передних/задних – 1565/1570 мм;
мин. диаметр разворота – 10,8 м;
масса снаряженная – от 1609 до 1676 кг (зависит от модификации);
масса полная (максимально допустимая) – 2223 кг;
максимально разрешенный вес прицепа с собственными тормозами/без тормозной системы – 1400/750 кг;
вместительность багажника стандартная/максимальная – 505/1775 л;
объем топливного бака – 63 л.

Внедорожник Forester-5 наделяется независимыми подвесками (спереди – MacPherson, сзади – «многорычажка» на поперечных двойных рычагах), рулевым мех-мом с электроусилителем.

Тормоза на машине – полностью дисковые вентилируемые, в базовой комплектации авто оснащается колесами 225/60R17, во всех остальных модификациях – 225/55R18.

Ходовая часть и трансмиссия на Subaru Forester, период выпуска 09.2007 — 09.2010

Кузов / Код модели	SH5 / S12	body	W (wagon )	engine	204 (2.0L EMPI DOHC NA)	drive	4W (full-time 4 wheel drive )
Период выпуска	09.2007 — 09.2010	transmission	5MT (5 speed manual transmission)	grade	X

Выберите требуемую подгруппу запчастей:

	005 — TIMING HOLE PLUG & TRANSMISSION BOLT100 — MT, CLUTCH110 — MT, TRANSMISSION ASSEMBLY111 — MT, GASKET & SEAL KIT113 — MT, TRANSMISSION CASE114 — MT, MAIN SHAFT115 — MT, DRIVE PINION SHAFT117 — MT, SPEEDOMETER GEAR119 — MT, TRANSMISSION HARNESS121 — MT, TRANSFER & EXTENSION130 — MT, SHIFTER FORK & SHIFTER RAIL150 — AT, TRANSMISSION ASSEMBLY152 — AT, GASKET & SEAL KIT154 — AT, TRANSMISSION CASE156 — AT, TORQUE CONVERTER & CONVERTER CASE160 — AT, REDUCTION GEAR162 — AT, PLANETARYZ00 — vehicle exploded view list (1)Z10 — equipment list by option code (1)Z20 — body color & interior color (1)
	163 — AT, HIGH CLUTCH165 — AT, BAND BRAKE167 — AT, LOW & REVERSE BRAKE168 — AT,OIL PUMP170 — AT, TRANSFER & EXTENSION172 — 5AT,FRONT BRAKE173 — 5AT,FRONT PLANETARY174 — 5AT,INPUT CLUTCH175 — 5AT,MID & REAR PLANETARY176 — 5AT,HIGH & LOW REV CLUTCH177 — 5AT,DIRECT CLUTCH178 — 5AT,REV BRAKE180 — AT, SHIFT CONTROL182 — AT, CONTROL VALVE183 — AT, CONTROL DEVICE184 — AT, CONTROL UNIT190 — DIFFERENTIAL (TRANSMISSION)195 — DIFFERENTIAL (INDIVIDUAL)199 — PROPELLER SHAFT200 — FRONT SUSPENSION
	201 — REAR SUSPENSION210 — FRONT SHOCK ABSORBER211 — REAR SHOCK ABSORBER260 — PARKING BRAKE SYSTEM261 — BRAKE SYSTEM (MASTER CYLINDER)262 — FRONT BRAKE263 — REAR BRAKE265 — BRAKE PIPING266 — V.D.C.SYSTEM267 — ANTILOCK BRAKE SYSTEM280 — FRONT AXLE281 — REAR AXLE290 — DISK WHEEL291 — WHEEL CAP292 — TIRE341 — STEERING COLUMN343 — AIR BAG346 — POWER STEERING SYSTEM347 — POWER STEERING GEAR BOX348 — OIL PUMP

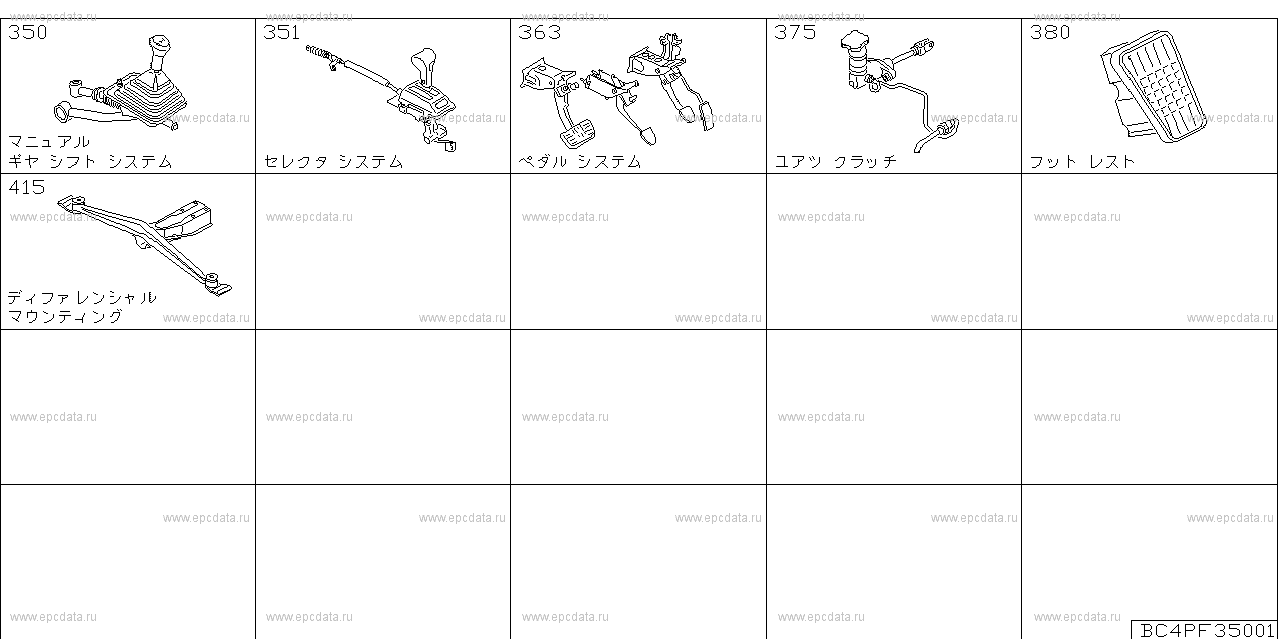

	350 — MANUAL GEAR SHIFT SYSTEM351 — SELECTOR SYSTEM363 — PEDAL SYSTEM375 — CLUTCH CONTROL SYSTEM380 — FOOT REST415 — DIFFERENTIAL MOUNTING
