Как заменить сцепление на уаз патриот своими руками

Процесс замены сцепления на УАЗ Патриот своими руками

Если навыки по замене сцепления отсутствуют, рекомендуется доверить процедуру специалистам. В остальных случаях приобретают необходимые материалы и инструменты, подготавливают рабочее место.

Набор инструментов Yato yt-12681 (94 элемента) для ремонта авто.

Набор инструментов

Для ремонта автомобиля УАЗ Патриот потребуются такие инструменты:

  • гаечные ключи разных размеров;
  • отвертка с длинной насадкой;
  • оправка для регулировки ведомого шкива;
  • монтировка.

Последовательность действий

Чтобы поменять сцепление на УАЗике, выполняют такие действия:

Заводят машину в бокс со смотровой ямой. Затем снимают коробку передач и кожух системы сцепления.

Выключающий элемент смещают вперед, удаляют вилку и шаровую часть. Демонтажу подлежит и подшипник выключения.

После демонтажа муфты осматривают подшипник

Особое внимание уделяют месту соединения муфты с опорной вилкой, а также поршню рабочего цилиндра. При наличии вмятин или других повреждений компонент заменяют.

Устанавливают регулирующую оправку

Это помогает избежать смещения шкива при отсоединении нажимной части. Удерживая маховик, удаляют болты, фиксирующие кожух. В УАЗ Патриот таких крепежных элементов 6.

Демонтируют шкивы, после снятия их осматривают на наличие повреждений и следов коррозии. При обнаружении трещин или вмятин деталь для повторной установки непригодна. Проверке подлежат фрикционные накладки. Если соединения расшатаны, ведомый элемент заменяют.

Оценивают степень фиксации демпферных пружин. Эти детали находятся в выемках шкива. Если пружинки отличаются повышенной подвижностью, их заменяют. Нажимной элемент обновляют тогда, когда крепления кожуха или диска расшатаны.

Осматривают диафрагменную пружину. Если она повреждена или растянута, требуется замена. Места соединений пружины с подшипником должны находиться в одной плоскости.
Проверка рабочих поверхностей маховика. Элементы не должны иметь трещин, вмятин или признаков износа. Маховик очищают от пыли и грязи, используя пылесос с функцией выдува. Элемент вынимают, снимают подшипник. Последний нужно менять всегда, иначе деталь может быстро выйти из строя и нарушить работу первичного вала.

С помощью молотка и зубила удаляют опору. Новый элемент устанавливают так, чтобы он был надежно зафиксирован. Деталь чувствительна к повышенным нагрузкам, поэтому при установке нельзя использовать молоток.

Проверяют работоспособность ведомого шкива. Он должен легко перемещаться по шлицам. Причины заклинивания устраняются, неисправные компоненты заменяются.

Маховик возвращают на место, устанавливают пыльник и кожух. После этого переходят к установке стартера. Ведомый шкив монтируют с помощью оправки. После установки нажимного элемента вкручивают винты. Все болты крепления должны быть затянуты равномерно.

Направляющую деталь подшипника покрывают смазкой, устанавливают коробку передач с защитной накладкой. Смазывать нужно и внутренние части муфты выключающего подшипника, опоры вилки, касающиеся поршневого механизма.

Устанавливают опорную вилку, муфту и кожух. КПП возвращают в прежнее положение. Замена системы завершается.

После выполнения ремонта проверяют работоспособность обновленного узла автомобиля.

Коротко о конструкции узла на автомобиле

На Патриоте установлено однодисковое сухое сцепление с гидравлическим приводом. Принцип работы узла основан на передаче крутящего момента от маховика двигателя первичному валу коробки передач, за счет силы трения.

Механизм сцепления состоит из следующих элементов:

  • ведомого диска;
  • нажимной корзины;
  • выжимного подшипника;
  • вилки выключения;
  • элементов привода;
  • педали сцепления.

Для разъединения двигателя и МКПП нужно, чтобы усилие от ноги водителя воздействовало на выжимной подшипник, который нажмет лепестки диафрагменной пружины и разъединит диски.

Для этого служит система привода, которая состоит из:

  • педали;
  • главного цилиндра сцепления (ГЦС);
  • рабочего цилиндра сцепления (РЦС);
  • вилки выжимного подшипника;
  • шлангов и трубок.

При нажатии на педаль усилие передается поршню ГЦС, который вытесняет гидравлику из полости и по трубке направляет в РЦС. Поршень последнего перемещается и своим штоком воздействует на вилку выключения, которая передвигает выжимной подшипник и выключает сцепление.

Из-за выработки фрикционного материала диски могут неплотно прилегать друг к другу, и при больших оборотах двигателя будет возникать неприятный запах.

Как определить степень износа сцепления

Характерные признаки изношенного механизма сцепления:

  • при переключении передач устройство издает громкие щелчки или даже грохот;
  • педаль плохо реагирует на оказываемое давление;
  • во время передвижения отсутствует плавность при отпускании педали;
  • механизм заедает и не полностью включается/выключается, все это частенько сопровождается пробуксовкой.

Необходимо учесть, что при замене сцепления потребуется поменять все детали, включая подшипники выключения и опорный маховик. В противном случае взаимодействующие запчасти от разных производителей могут очень быстро прийти в негодность, что повлечет за собой повреждение всей трансмиссии.

Цены на устройства варьируются в диапазоне 5-20 тыс. руб. без учета монтажа на СТО. Помните, что в этом деле нельзя продешевить. По этой причине от вариантов ниже 10 тыс. руб. стоит отказаться, не раздумывая.

Проверка правильности внесенных изменений

Для подтверждения корректности результатов выполненных регулировок, необходимо проверить работу узла сцепления на работающем двигателе автомобиля.

Для этого нужно:

  1. Завести мотор и машину поставить на ручной тормоз.
  2. Выжать сцепление и включить передачу. Рычаг должен легко перемещаться в любое положение, а обороты не должны возрастать.
  3. Плавно отпускать педаль до начала уменьшения частоты вращения коленвала. При этом привод должен находиться на расстоянии от пола не менее 1/3 величины свободного хода.
  4. Выключить муфту и заглушить двигатель.

После этого в движении проверяется правильность регулировки датчика. Если в момент выключения муфты обороты не возрастают, а при включении машина не дергается, значит, регулировка проведена правильно. В противном случае предстоит выполнить снова все процедуры.

Регулировка хода

Необходимость регулировки

Регулировка шага толкателя в рабочем цилиндре сцепления проводится для того, чтобы сцепление правильно выполняло свои задачи. При неправильной регулировке могут возникнуть два вида неполадок.

Видео регулировки сцепления УАЗ Патриот

В первом случае может возникнуть неполное прижатие нажимного диска к ведомому. Это происходит в случае, когда полностью отсутствует свободный ход штока или он меньше нормы. В таком случае будет наблюдаться пробуксовка сцепления, что неизбежно приведет к износу составных элементов.

В другом случае, когда свободный ход больше необходимого, будет наблюдаться такое явление, как неполное выключение сцепления. В таком случае водитель внедорожника почувствует проблемы с переключением передач, они будут плохо включаться, или перестанут включаться совсем. Это влечет за собой увеличение износа блокирующих колец синхронизатора.

На этом следует подвести итог и отметить, что очень важно следить за исправностью сцепления и вовремя доливать тормозную жидкость в бачок. Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями

Неисправность муфты на внедорожнике УАЗ Патриот может обратиться серьезными последствиями.

Начинать регулировку шага штока цилиндра рекомендуем с очистки резьбы регулировочных гаек. Для этого необходимо резьбу и гайки смазать специальной смазкой типа WD-40. После этого приступаем к непосредственному процессу:

В завершение работ необходимо проверить наличие свободного шага. Если он входит в нормированный диапазон, то все было проведено правильно. Данный процесс не является трудоемким и проводится своими руками без лишних затрат.

Иногда необходима регулировка сцепления УАЗ, заключающаяся в изменении положения педали сцепления. Для этого главный цилиндр имеет регулировочный узел.

Регулировка полного хода педали сцепления Уаз.

Положение педали выключения сцепления и ее полный ход регулируется изменением длины толкателя главного цилиндра выключения сцепления. Для этого, ослабив гайку регулировочного узла толкателя, отсоединяют вилку толкателя от педали и поворачивая ее в нужную сторону, добиваются требуемого результата.

— Для автомобилей семейства Уаз-3160 и Уаз-3162 : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот до 2007 года выпуска : 130-170 миллиметров.

— Для автомобилей семейства Уаз Патриот после 2007 года выпуска : 120-140 миллиметров.

— Для автомобилей семейства Уаз-3741, 3962, 3909, 2206, 3303 вагонной компоновки : 180-220 миллиметров.

И для автомобилей Уаз имеющих сцепление с нажимными пружинами и оттяжными рычагами -165-205 мм. Более точно, величину свободного хода педали сцепления можно уточнить в руководстве по эксплуатации на конкретный автомобиль.

Регулировка свободного хода педали сцепления Уаз.

Свободный ход педали сцепления с нажимной пружиной диафрагменного типа в пределах 5-30 мм обеспечивается самой конструкцией сцепления и не регулируется. Регулировка свободного хода педали выключения сцепления с нажимными пружинами и оттяжными рычагами, установка которого возможна на некоторые автомобили Уаз с двигателем УМЗ-421, производится изменением длины толкателя рабочего цилиндра в следующем порядке :

— отсоединить от вилки выключения сцепления пружину и ослабить контргайку,
— закручивая или откручивая ввертную часть толкателя, установить свободный ход наружного конца вилки выключения сцепления в пределах 2.5-3.6 мм, что будет соответствовать свободному ходу педали выключения сцепления в пределах 35-55 мм.

Настройка датчика сцепления УАЗ Патриот

Сенсор предназначен для формирования сигнала о состоянии муфты (включена или отключена) и передачи его в электронный блок управления. При получении команды о выключении сцепления автоматика уменьшает количество впрыскиваемого топлива в цилиндры, тем самым снижает частоту вращения двигателя при сбросе нагрузки.

В случае неисправности датчика или его неправильной установки, обороты во время переключения передач возрастут, и при включении муфты будут наблюдаться рывки автомобиля. При наличии бортового компьютера на экране появится сообщение об ошибке 0704. Некорректная работа сигнализатора отразится не только на качестве движения автомобиля, но и повысит вероятность выхода из строя демпферных пружин.

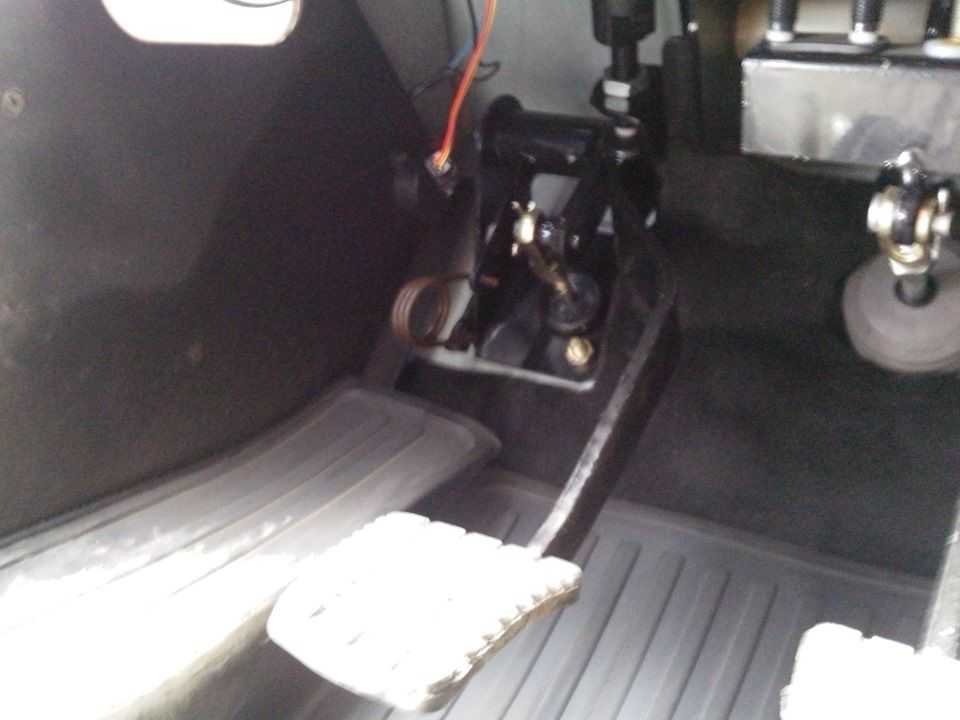

Контактный датчик сцепления находится в салоне и размещается над педалью.

Для его регулировки необходимо:

  • ослабить крепеж сенсора;
  • переместить датчик в нужное положение;
  • закрутить и обжать гайки.

Правильно отрегулированный сигнализатор должен подавать команду на уменьшение подачи топлива в момент начала отключения муфты.

6.1.2 Конструкция сцепления УАЗ Патриот



Рис. 6.1. Сцепление: 1 – маховик
коленчатого вала; 2 – ведомый диск; 3 – нажимная
пружина; 4 – усилитель картера сцепления; 5 –
передний подшипник первичного вала коробки
передач; 6 – первичный вал; 7 – гаситель
крутильных колебаний; 8 – подшипник выключения
сцепления; 9 – вилка подшипника выключения
сцепления; 10 – рабочий цилиндр выключения
сцепления; 11 – клапан для удаления воздуха; 12
– шланг; 13 – картер сцепления; 14 – опора
вилки; 15 – нажимной диск


На автомобилях UAZ Patriot установлено однодисковое, сухое,
постоянно замкнутое сцепление с центральной диафрагменной
нажимной пружиной (рис.
6.1).

Нажимной диск смонтирован в стальном штампованном кожухе,
прикрепленном болтами к маховику двигателя.

Ведомый диск установлен на шлицах первичного вала коробки
передач и зажат диафрагменной пружиной между маховиком и
нажимным диском.

Подшипник выключения сцепления закрытого типа не требует
смазки во время эксплуатации, напрессован на муфту,
установлен на направляющей втулке крышки подшипника
первичного вала и перемещается по ней вилкой, находящейся в
картере сцепления.

Автомобили UAZ Patriot оснащены гидравлическим приводом
выключения сцепления, состоящим из главного и рабочего
цилиндров, педали сцепления, трубки и шланга.

Гидравлический привод выключения сцепления обеспечивает
передачу усилия от педали к вилке выключения сцепления. При
нажатии на педаль сцепления поршень главного цилиндра
перемещается, перекрывая компенсационное отверстие и
вытесняя жидкость через трубопровод в рабочий цилиндр.
Поршень рабочего цилиндра через шток воздействует на
наружное плечо вилки выключения сцепления, которая
перемещает подшипник выключения сцепления по направляющей
втулке. Подшипник отжимает диафрагменную пружину, и нажимной
диск перестает прижиматься к маховику — сцепление
выключается.



Полезные советы

Для того чтобы сцепление служило долго и
безотказно, не держите постоянно ногу на педали
сцепления. Эту вредную привычку зачастую
приобретают во время обучения вождению в
автошколах из боязни не успеть выключить
сцепление во время остановки автомобиля. Помимо
быстрой усталости ноги, находящейся все время
над педалью, сцепление оказывается хоть немного,
но выжато, и ведомый диск при этом
пробуксовывает и изнашивается. Кроме того, хотя
выжимной подшипник и рассчитан на работу в
режиме постоянного вращения, при нажатой даже
чуть-чуть педали он находится под нагрузкой и
его ресурс снижается.

По той же причине не рекомендуем подолгу
держать сцепление в выключенном состоянии
(например, в пробках). Если не придется сразу
трогаться с места, лучше установить рычаг
переключения передач на нейтраль и отпустить
педаль.

Если во время движения при резком нажатии на
педаль акселератора обороты резко растут, а
потом немного падают и автомобиль начинает
разгоняться, сцепление требует ремонта.

   ..

170

171



174




  ..

Выбираем сцепление УАЗ Патриот: основные виды, преимущества, способы регулировки педали

Производители

До 2010 года на автомобили устанавливалось сцепление компании Luk. Это довольно качественное изделие и позволяло не думать о замене до 80-100 тыс. км. пробега. Это довольно хороший результат, поэтому при выборе не следует слишком экономить, а выбрать из нескольких моделей, наиболее хорошо зарекомендовавших себя:

  • Тая;
  • Suchs;
  • Luk;
  • Диск сцепления от Газели.

Рассмотрим поподробнее все преимущества и недостатки данных моделей.

Сцепление ТАЯ

Данная модель производиться российской компанией и за время своего существования уже снискала популярность и доверие у автовладельцев. Изначально данная модель выпускалась для авто с двигателями Ивеко Ф1А и ЗМЗ-409. При покупке необходимо учитывать модель и тип двигателя. К достоинствам данного производителя можно отнести следующее:

  • конструкция кожуха имеет специальные ограничители, чтобы фиксировать подъем нажимной пружины и сохранять поверхность маховика.
  • наличие вентиляционных отверстия для защиты от перегрева.
  • модернизация звеньев для устранения шума от шестерен.

Стоимость такого комплекта начинается от 8000 рублей. В комплекте идет диск, корзина и подшипник.

Sachs

Данная модель является наилучшим вариантом для дизельных двигателей. Они отличаются мягким ходом и усиленным прижимом к маховику. Благодаря этому, становиться возможным увеличение оборотов, в отличие от штатной модели.

Принцип работы

На автомобилях УАЗ Патриот установлен следующий тип сцепления: однодисковое с расположенной в центре нажимной диафрагменной пружиной. По виду трения оно сухое, по режиму включения — постоянно замкнутое. Диафрагменное сцепление также называется лепестковое. Этот вид применяется и в других моделях УАЗ: 3741 «буханка», внедорожники 469, 3151. Лепестковое используется и для автомобилей других марок.

Состоит оно из следующих деталей:

  • диск нажимной (корзина),
  • диск сцепления(ведомый),
  • подшипник выжимной,
  • вилка привода подшипника выжимного,
  • система привода,
  • педаль выключения.

Нажимной диск помещен в стальной штампованный кожух, прикрепленный к маховику двигателя с помощью болтов. Ведомый диск зажимается пружиной,он располагается между маховиком и нажимным диском. Во время эксплуатации подшипник закрытого типа не нуждается в смазке.

Привод выключения сцепления на автомобилях УАЗ Патриот установлен гидравлический. Его состав:

  • главный цилиндр,
  • рабочий цилиндр,
  • педаль,
  • трубка,
  • шланг.

Назначение привода — передача усилия от педали к вилке. При воздействии на педаль поршень, помещенный в главный цилиндр, перемещается и вытесняет через трубопровод в рабочий цилиндр жидкость. Поршень, помещенный в рабочий цилиндр, воздействует на вилку выключения сцепления. Тогда вилка перемещает подшипник по направляющей. Подшипник, в свою очередь, воздействует на диафрагменную пружину, которая перестает прижимать к маховику нажимной диск. Происходит выключение сцкпления.

Лепестковое сцепление имеет следующие преимущества:

  • меньшая масса деталей,
  • меньший размер деталей,
  • большая продолжительность эксплуатации деталей до очередного обслуживания,
  • улучшенная функциональность,
  • более простое обслуживание.

Особенности работы и эксплуатации привода сцепления Уаз.

При резком отпускании педали сцепления возможен одиночный стук из-за выбора боковых зазоров в зубчатых соединениях шестерен, шлицевых соединениях и в синхронизаторах коробки передач.

Если во время движения при резком нажатии на педаль газа обороты двигателя резко растут, а потом немного падают и автомобиль начинает разгоняться, то сцепление требует ремонта или замены. Для того чтобы уменьшить износ сцепления и продлить срок его службы, желательно выполнять следующие несложные рекомендации :

— не рекомендуется постоянно держать ногу на педали сцепления, так как оно оказывается хоть немного, но выжато, ведомый диск при этом пробуксовывает и быстрее изнашивается, кроме того, хоть выжимной подшипник и рассчитан на работу в режиме постоянного вращения, но при даже немного нажатой педали сцепления он находится под нагрузкой и поэтому его ресурс снижается

— по той же причине не рекомендуется подолгу держать сцепление в выключенном состоянии, например перед светофором, если не надо сразу трогаться с места, то лучше включить нейтральное положение коробки передач и отпустить педаль сцепления.

Проверка свободного хода

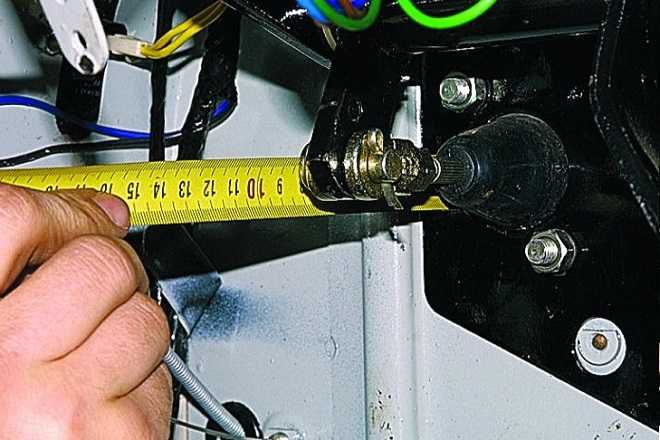

Проверка свободного хода штока рабочего цилиндра внедорожника УАЗ Патриот осуществляется следующим образом:

  1. На данном элементе установлена оттяжная пружина, которую надо демонтировать. Для этого сначала отсоединяется крепление пружины от вилки, а затем и от цилиндра.
  2. Далее потребуется воспользоваться линейкой, с помощью которой замеряется свободный ход штока. Для измерения линейку необходимо расположить так, чтобы можно было произвести замер. После этого рукой нужно нажать на вилку до упора и поставить метку на линейке. Затем отпускаем вилку и также делаем отметку. Если получившееся расстояние (свободный ход) превышает норму (1-3 мм), то требуется регулировка.

Итак, выяснив, что свободный ход штока рабочего элемента на внедорожнике УАЗ Патриот превышает норму, нужно прибегнуть к процессу его регулировки.

Когда требуется регулировка механизма сцепления Патриота

Сцепление на рассматриваемом нами автомобиле, как и на другой любой современной машине – это один из важнейших. Если данный механический узел неисправен, то вы не сможете эксплуатировать УАЗ Патриот. Когда внедорожник эксплуатируется довольно активно, различные детали сцепления начинают приходить в негодность, а в некоторых случаях они нуждаются в регулировке

Важно грамотно использовать автомобиль, и его сцепление, тогда агрегат способен прослужить исправно 60-80-тыс. км пробега

Многие сейчас зададут вопрос: что значит, грамотно использовать автомобиль? Это значит, что необходимо регулярно производить профилактику, а также регулировку обозначенного нами механизма. Важно помнить, что на УАЗ Патриот непосредственно регулировка педали сцепления в обязательном порядке должна осуществляться или ежегодно, или же по пробегу через каждые 20-тыс. км.

Бывают и другие моменты, когда требуется регулировка агрегата: например, возник шум, или при полностью выжатой педали происходят рывки, при пробуксовке, когда у педали свободный ход достаточно маленький. В подобных случаях нужно произвести ремонт и профилактику, дабы выявить и устранить причины возникновения дефектов.

В чем заключается суть регулировки механизма? Требуется настроить величину непосредственно полного хода педали сцепления. Далеко не все знают, что свободным ходом педали является расстояние, обязательно которое педаль механизма проходит без какого-либо сопротивления

На UAZ Patriot так называемый свободный ход каким-то способом отрегулировать нет возможности, он получается всегда конструктивно, но важно знать, что он всегда равен ориентировочно 8-30мм

Основные признаки, когда необходима регулировка педали сцепления:

  1. При выявлении, когда ведет сцепление.
  2. При пробуксовке непосредственно на высоких оборотах.
  3. Появились вибрации.

Рассматривая Патриот, у которого установлен 409 двигатель, мы указали все признаки, при которых требуется настройка механизма. Далее рассмотрим, как отрегулировать своими руками сцепление.

Преимущества и недостатки дизельного Патриота

Дизельный Патриот уже получил одобрение у большого количества водителей, ведь внедорожник способен без проблем справляться со всеми трудностями бездорожья. Плюс к этому, топливный механизм на дизеле снижает расход, поэтому автомобили и считаются экономными. Также, стоит отметить такие преимущества:

  • легкость эксплуатации и ухода за автомобилем;
  • внедорожник способен заезжать на бездорожье под углом 35 градусов;
  • автомобиль способен покорять броды и траншеи, глубиной около 50 см;
  • качественная отделка салона авто.

Согласно расходу дизеля по техническому паспорту, вам потребуется 9,5 литров топлива на 100 км. Как видим, эти модели экономичнее. Среди недостатков можно выделить высокую цену на авто и невысокий показатель динамичности и мощности силовых агрегатов Патриота.

Особенности трансмиссии Патриота

Для улучшения передаточного числа создатели решили интегрировать новую трансмиссию. В большинстве моделей установлен двигатель объемом 2,6 литра, который функционирует параллельно с мотором 2,2 литра. Реальный расход на УАЗ Patriot на бензиновом агрегате составляет в среднем около 13 л.

топлива на каждую сотню километров.

Расход топлива на дизельном УАЗе Патриоте намного ниже, чем у машин на бензине.

Так, на сотню километров вы потратите не больше 11 литров. Но, стоит отметить, что автомобили с дизелем будут иметь и цену выше, чем бензиновый аналог машины. Дизельные авто обладают меньшей мощностью, поэтому их лучше использовать в пределах города.

Механизмы сцепления от Starco

Производитель Starco выпускает автомобильные механизмы для трансмиссии по международному проекту, который разработан 5 компаниями из различных государств. Starco охватывает несколько сегментов рынка и имеет неплохой вариант для отечественного внедорожника – SPK 24203/6SP. Этот комплект устройства по своим особенностям очень схож со штатным сцеплением LUK, которым оборудовались Патриоты старого образца. Благодаря доступной цене механизм является хорошей заменой для изношенного оборудования внедорожников.

Еще один достойный экземпляр фирмы Starco – устройство SPK 24102/2D. Механизмы этой серии носят название Ceramic, так как в качестве основного материала при производстве применяется металлическая керамика. Эти устройства превзошли все ожидания при тест-драйве по бездорожью и ровной поверхности. Металлокерамике не страшны повышенные температуры и нагрузки. Механизм не замасливается, он рассчитан на долгий эксплуатационный срок при самых жестких условиях. Именно по этой причине такие устройства применяются на внедорожниках в спортивных состязаниях на дальние дистанции.

Топовая модель Starco SPK Kevlar для спортивных авто

На УАЗ можно поставить и топовую серию Starco под названием SPK Kevlar. Этот продукт производится в США под брендом Tribco Inc. Как следует из названия, крутящиеся диски сделаны из кевларового материала, который обычно используется при создании бронежилетов.

Благодаря высокой прочности сцепление способно прослужить до 5 раз дольше штатного механизма. Запчасти, к которым подсоединяется SPK Kevlar, изнашиваются гораздо меньше. Это обусловливается повышенными ресурсными показателями механизма. Конструкция сделана таким образом, что абразивный износ в точках спряжения маховика, накладки и крутящего диска имеет крайне низкое значение. С прочностью, теплоустойчивостью и скоростью оборотов диска не могут сравниться даже металлокерамические устройства.

Использование педального рычага

Вначале неспешно сбрасывают нажим педали сцепления. Мгновенно происходит соприкосновение ведомого диска с маховиком. Мощность трения содействует вращению маховика, машина начинает создавать первые перемещения по проезжей части.

Далее обязаны сравняться циркуляция диска и маховика. Некоторое время педаль удерживает определенный уровень, медленно занимая исходное положение. Скорость помаленьку возрастает.

Все совместно: маховик, выжимной, ведомый диск – набирают родственную амплитуду вращения, затем передают вращающий момент к коробке машины, колесам. Механизм задействован, автомобиль движется, можно убрать ногу со сцепления.

Замена подшипника и вилки выключения сцепления

Чтобы выключить сцепление, нужно стопой сдавить педаль сцепления. В этот момент диск нажима отодвигается от маховика, ведомый диск высвобождается, идет прерывание крутящего периода к коробке от мотора. Нажим педали должен быть мягким, быстрым, но резкости не должно быть.

Причины износа

Замена сцепления происходит в следующих случаях:

  • Износ в связи с пробуксовкой при трогании с места,
  • несоответствие оборотов двигателя скорости движения в результате износа сцепления,
  • Дерганье машины при трогании с места.

В первом случае машине недостает крутящего момента для того, чтобы начать движение. При включенной скорости поддерживаются достаточные обороты, но машина не начинает двигаться. В таких ситуациях стираются накладки сцепления.

Последний случай связан с ослаблением на диске сцепления демферных пружин. Слабые пружины не гасят удары. Эта неисправность усугубляется при частой езде по бездорожью и при замене стандартных колес на колеса большего размера.

Регулировка педалей

Для корректной работы муфты периодически проводят замеры величины хода педали и при необходимости устанавливают необходимые величины.

Неправильная регулировка может вызвать неполадки, которые проявляются в следующем:

  1. Пробуксовка дисков. Неполное прижатие возникает из-за отсутствия свободного перемещения педали.
  2. Сцепление «ведет» (неполное выключение). Затруднено переключение передач. Из-за этого происходит быстрый износ колец и выход из строя синхронизаторов.

Проблемы с работой муфты внедорожника Патриот могут привести к тяжелым последствиям.

Замер полного хода педали

Высота положения педали — это расстояние от накладки до пола кабины. Для УАЗ выпуска до 2007 г. величина должна составлять 13-15 см, а для внедорожников, изготовленных после 2007 г., — 120-140 мм. Если результат измерения не соответствует установленному диапазону, то необходимо отрегулировать положение педали.

Изменение длины толкателя

Для регулировки нужно выполнить следующие действия:

  1. Ослабить крепление датчика-выключателя сцепления (регулировочного болта) и повернуть так, чтобы он не касался педали.
  2. Ослабить контргайку толкателя и вращением установить необходимую величину, после чего зафиксировать шток.
  3. Установить датчик, чтобы он касался педали, а затем довернуть на 3/4 оборота.
Рейтинг
( Пока оценок нет )
Editor
Editor/ автор статьи

Давно интересуюсь темой. Мне нравится писать о том, в чём разбираюсь.

Понравилась статья? Поделиться с друзьями:
Ваше авто 007
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
