Снятие и установка поворотного кулака уаз патриот 3163

Важные моменты

  • Никогда не стоит запрессовывать верхнюю крышку шкворня только с помощью молотка, потому что это может привести к её перекосу. Лучше вдавить её в корпус кулака с помощью четрырёх болтов сошки, причём затягивать эти болты обязательно следует крест-накрест. Это позволит посадить крышку максимально ровно и никаких перекосов при запрессовке не возникнет.
  • Новая верхняя крышка шкворня, как правило, никогда не садится в корпус полностью: несколько миллиметров этой крышки всегда выступают над кулаком и утопить крышку нельзя даже с помощью сильного затягивания болтов тяговой сошки. То есть возникает щель между корпусом кулака и тягой. Чтобы её убрать, следует воспользоваться несколькими прокладками (их можно приобрести в автомагазине, а можно сделать самостоятельно). В процессе эксплуатации шкворневой узел притрётся, его верхняя крышка постепенно утонет в корпусе кулака и необходимость в этих прокладках отпадёт. Автовладельцу надо будет лишь плотнее затянуть сошку. Но с новой крышкой этого делать нельзя, поскольку велик риск её расколоть.

Как видно из этой статьи, замена шаровых шкворней своими руками — задача, которая вполне по силам даже начинающему автолюбителю. Главное — запастись необходимыми инструментами, терпением и не переусердствовать, затягивая болты на сошке.

Шкворневой механизм автомобиля УАЗ Патриот, служит для соединения поворотного кулака со ступицей колеса

Данный узел является одним из основных управляющих элементов внедорожника, поэтому ему справедливо уделяется пристальное внимание грамотных автовладельцев. Но как и все другие механизмы, шкворня со временем изнашиваются и тогда уже нужно заняться их ремонтом. Вкратце о том, как это сделать и поведает данная статья

Вкратце о том, как это сделать и поведает данная статья.

Механизм в разрезе

Для внедорожника существуют три основные разновидности шкворневого соединения:

  1. Заводской вариант – сферическая опора с пластиковыми вкладышами. Изготовитель выпускает УАЗ на облегченных и дешевых комплектующих, гарантируя надежность подвески при соблюдении умеренных условий эксплуатации. Требует периодической регулировки зазоров, ремонт производится по мере износа вкладышей.
  2. Усиленные шарниры с бронзовыми вкладышами – модификация для любителей «поколбаситься» на ухабах и буераках. Выпускаются в виде ремонтного комплекта мелкими производителями автомобильных запчастей (Ваксойл, Ниагара, Автогидравлика, Фактор, Соллерс, ИП Кузнецов и др.), предназначены для тяжелых дорожных нагрузок. Бывалые джиперы сразу рвутся поменять пластик на бронзу, чтобы не возникало проблем со шкворнями в загородных поездках.
  3. – недавняя разновидность, которая завоевывает все большую популярность у владельцев УАЗов. Не требует постоянного регулирования, и при качественных комплектующих и грамотной замене достаточно долговечны. Недостатками являются сложность монтажа и невозможность полевого ремонта.

Бронзовые вкладыши

Замена шкворней на Патриоте производится в случае появления люфтов в передней подвеске или для профилактики перед сложной поездкой. Одним из результатов установки подшипникового механизма является заметное улучшение управляемости машины. Алтайский производитель Ваксойл предлагает шкворня с заданным углом кастора +5 или +8, который также влияет на облегчение вождения.

Основные этапы замены шкворней на УАЗ Патриот

Рассмотрим только отдельные операции, относящиеся именно к замене шкворневого узла своими руками. Остальные предварительные процедуры достаточно понятны и не требуют тщательного разбора.

Установленные шкворня на бронзовых вкладышах требуют последующей регулировки через 500 км щадящего обкатывания из-за естественной усадки. Производитель Ваксойл-сервис дает на свой комплект трехлетнюю гарантию или 100 тысяч километров пробега при качественном монтаже. Остальные изготовители дают подобные обязательства.

Подшипниковые узлы менее прихотливы к последующему обслуживанию. Надежность их работы удостоверяется на первой тысяче километров.

УАЗ Патриот относится к автомобилям, требующим постоянного внимания владельца. Будьте бережны и обходительны со своим железным другом!

Как часто ломается ваш Патриот?

Poll Options are limited because JavaScript is disabled in your browser.

Иногда что-то ломается, по мелочи 54%, 3204 голоса

Опрос владельцев автомобилей УАЗ показал, что самым слабым местом модели является шкворня

Это и побудило заострить внимание на этой детали. Если и у вас появились проблемы с этой деталью, или вы не знаете, как их выявить, то садитесь читать эту статью

Замена шкворня на Патриоте своими руками – пошаговая инструкция

Для того, чтобы заменить шкворня на автомобиле УАЗ Патриот необходимо выполнить следующие действия:

Установите машину на ровную площадку и включите ручной тормоз. Подоприте задние колеса противооткатными упорами, затем ослабьте болты переднего колеса и поднимите эту сторону домкратом. Установите под машину страховочную подпорку и снимите колесо. Открутите два болта и снимите пластину, удерживающую колодки, затем вытащите колодки. Открутите два болта и снимите скобу суппорта

Открутите два болта, затем снимите и подвесьте тормозной суппорт так, чтобы шланг не был натянут или пережат.
Открутите винты, фиксирующие тормозной диск и осторожно ударяя деревяшкой по тыльной стороне, сбейте его со ступицы. Расшплинтуйте и открутите гайку рулевого наконечника и вытащите палец с помощью съемника

Отсоедините провод ABS. Открутите болты, удерживающие заглушку на торце ступицы и снимите ее. Открутите 6 болтов крепления цапфы и вытащите ее, ШРУС и полуось из поворотного кулака. Открутите 5 болтов крепления шаровой опоры к фланцу моста и снимите ограничитель поворота колес. Затем снимите шаровую опору, положите ее на стол и очистите от грязи. Открутите 6 болтов, фиксирующих сальник шаровой опоры и снимите сальник.
Открутите пресс-масленку или установленный вместо нее болт и 4 гайки, крепящих сошку к поворотному кулаку. Молотком легко стукните по сошке в районе кулака, чтобы сдвинуть ее с места. Снимите 4 конусные шайбы, затем снимите сошку и регулировочные прокладки под ней. Чтобы вытащить детали шарнира потребуется специальный съемник, который можно сделать из П-образного профиля толщиной 5 мм. Ширина профиля немного больше диаметра наружной части шкворня. В центре съемника просверлите отверстие, диаметр которого на 1–2 мм больше диаметра отверстия под пресс-масленку. Затем возьмите болт длиной 5–7 см с подходящей резьбой и гайкой.

На болт накрутите гайку, затем поставьте съемник над наружной частью шарнира и через него вкрутите в заглушку болт до упора. Закручивайте гайку, пока болт полностью не вытащит наружную часть. Если такого съемника нет, можно попробовать вытащить шарнир вкрутив в него болт с большими шайбами и выжимая шайбы двумя монтировками, но такой способ менее эффективен. Затем снимите шарик и вытащите шаровую опору из поворотного кулака, после чего таким же образом вытащите внутреннюю часть шарнира. Тщательно очистите места для установки шкворней от остатков старой смазки.

    1. Откручивают гайку верхнего шкворня, затем, через проставку из мягкого металла бьют по пальцу шкворня, чтобы облегчить откручивание зажимной втулки.
    2. С помощью специального ключа (он есть во многих комплектах новых шкворней, а также его можно купить в любом автомагазине) выкручивают зажимную втулку.
    3. Вытаскивают палец.
    4. Откручивают болты задней пластины поворотного кулака и вытаскивают шаровую опору.
    5. Отверткой поддевают и вытаскивают вкладыш подшипника или пластиковую/бронзовую чашки.
    6. Тщательно очищают от старой смазки места вкладыша и пальца.
    7. Новые шариковые шарниры запрессовывают с помощью съемника для замены направляющих втулок ГБЦ или съемника для замены ступичных подшипников. Можно использовать и другие съемники, которые обеспечат подачу верхней и нижней частей шарнира строго параллельно каналу в шаровой опоре и поворотном кулаке. Установив шкворня в шаровую опору, заполните место под шарик Литолом или более качественной смазкой.
    8. Остальные шарниры ставят так:Вставляют новые чашки или вкладыши в шаровую опору, совмещая выступы на них с прорезями в опоре, затем слегка утапливают, вставляя в них шкворневой палец и легко ударяя по нему молотком (желательно использовать проставку из мягкого металла, чтобы не повредить резьбу).
    9. Заполняют вкладыш смазкой.
    10. Вставляют шаровую опору в поворотный кулак.
    11. Вставляют верхний и нижний пальцы.
    12. Равномерно закручивают зажимные втулки с обеих сторон. Момент затяжки 70–100 Н·м. После затяжки втулок шаровая опора должна поворачиваться с усилием 10–15 Н·м

УАЗ Patriot Schokoladen Müller › Бортжурнал › Замена сальника хвостовика переднего моста

Ранее я писал о том, что передний мост в масле и сразу понять откуда течет было невозможно. По совету старших товарищей я вытер мост насухо и проехал еще сотню км, после чего стало ясно — сальник.

Сегодня, в рамках производства работ с передним мостом, пока масло слито, я поменял и сальник тоже. Процесс в общем простой, разбираем, предварительно нанося отметки белым маркером, чтобы потом все собрать в начальном соотношении частей по отношению друг к другу:

Открутили законтренную гайку, сняли ее и шайбу, сняли фланец (снялся легко руками):

Старый сальник вынул, протер начисто:

Запрессовал новый сальник:

Ну и собрал все в обратном порядке. Гайка фланца была закручена в то же самое положение, в котором она находилась до разборки. Масло залито в мост.

На все провсе ушло 45 минут.

Цена вопроса: 230 ₽ Пробег: 5 800 км

Сальник и его особенности

На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.

В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.

Замена изделий

Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте

Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

Течь из поворотного кулака

  1. Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
  2. После этого нужно снять колесо.
  3. Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия: извлекается тормозной диск;
  4. демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
  5. осуществляется снятие полуоси;
  6. отсоединяется наконечник рулевой тяги от поворотного кулака;
  7. осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.

После извлечения поворотного кулака, его необходимо зафиксировать в тисках.

Процесс демонтажа сальника предусматривает его поддевание с помощью отвертки и удаление из полости опоры поворотного кулака.
После этого перед монтажом нового уплотнителя, необходимо смазать его с помощью смазки типа Литол-24.
Осуществляется запрессовывание уплотнителя с помощью трубки соответствующего диаметра. Для запрессовывания детали можно воспользоваться изношенным устройством.

После запрессовки новой детали, можно устанавливать все извлеченные детали в обратном снятию порядке.

Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу

Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.

ШРУС на автомобиле УАЗ Патриот: особенности конструкции и замена

Автомобиль типа УАЗ Патриот относится к классу внедорожников и в своей конструкции имеет деталь под названием ШРУС. Если говорить о такой детали, то основная ее цель заключается в передачи усилия на колеса, что обеспечивает их вращение. Также ШРУС позволяет обеспечить 70 градусов поворота колес при эксплуатации автомобиля.

Процесс использования транспортного средства неминуемо ведет к износу этой детали и как следствие в скором времени может возникнуть необходимость замены. В данной статье вы узнаете о том, как выявить поломку конструкции ШРУСа на транспортном средстве типа УАЗ Патриот, а также о том, как проводится процедура замены детали.

Выявление поломки

Народное название ШРУСа — гранаты, что вполне легко объяснить просто взглянув на них. Поломки ШРУСа могут вызвать многие ситуации, среди которых можно выделить следующие:

  1. Наиболее распространенный вариант поломки — это пыльник, который приходит в непригодность. Это приводит к тому, что агрессивная среда напрямую соприкасается с рабочей деталью.
  2. Бывают ситуации, когда деталь изготовлена ранее из материала низкого качества, но данная тенденция практически не встречается.
  3. Использование транспортного средства проходит в достаточно агрессивном режиме.
  4. Полное или частичное отсутствие смазки на деталях.

Это приводит к возникновению проблем с такой деталью как ШРУС, что требует незамедлительной диагностики и последующего ремонта. ШРУС представлен в виде шарнира, где детали постоянно соприкасаются и функционируют таким образом, испытывая при этом достаточно сильные нагрузки.

Как итог любой из факторов, которые были описаны выше, может стать причиной поломки детали такого типа. Для того, чтобы точно определить поломку ШРУСа не требуется наличия огромного опыта или уникальных знаний. Основной симптом — это хруст во время эксплуатации автомобиля. Данный хруст исходит непосредственно из подшипников, канавка движения которых подверглась сильному износу.

Очень часто звуком сопровождается поворот колес, а также различного типа резкие ускорения. Все же это не единственный критерий, который указывает на неисправность такой детали как ШРУС, ведь зачастую можно выделить возможность проведения проверок такого типа:

● Поломка ШРУС фиксируется тогда, когда при старте движения на автомобиле возникают рывки.

● Вал свободно двигается при его передвижении в любом положении.

Устройство переднего моста УАЗ Патриот

Передняя ось автомобиля УАЗ патриот состоит из:

  • Редуктора;
  • Корпуса;
  • Двух полуосей;
  • Кожухов полуосей;
  • Поворотных кулаков;
  • Кронштейнов крепления пружин и амортизаторов.

Редуктор

Редуктор переднего моста автомобиля состоит из главной передачи и  межколесного дифференциала. Главная передача выполнена в виде двух шестерен. Ведущая шестерня имеет небольшой размер и установлена на вал привода. Ведомая шестерня увеличена в размерах, что позволяет понизить крутящий момент, передаваемый к колесным механизмам. Зубья шестерен выполнены под углом. При работе узла зубья шестерен не ударяются друг от друга. Это снижает уровень шума во время движения автомобиля.

Внутри ведомой шестерни редуктора переднего моста установлен межколесный дифференциал. При повороте машины он позволяет колёсам одной оси вращаться с разной скоростью. Межколесный дифференциал выполнен в виде конических шестерен, установленных на двух осях. Шлицевая часть полуосей входит в механизм межколесного дифференциала.

Поворотные кулаки

Отличительной особенностью переднего моста является наличие поворотных кулаков. Они необходимы для управления автомобилем. Для передачи крутящего момента к колесным механизмам независимо от угла их поворота производитель оборудовал полуоси ШРУСом.

Корпус

Схема переднего моста УАЗ Патриот подразумевает наличие цельнометаллического корпуса, образующего картер редуктора. Для обеспечения герметичности картер редуктора закрывается крышкой. Она устанавливается на болты. В месте соединения крышки с картером редуктора устанавливается прокладка. Со стороны колёсных механизмов в корпус редуктора запрессованы кожухи полуосей.

Замена сальника поворотного кулака Уаз Буханка

Кулак поворотный предназначен для изменения направления движения УАЗ буханки путем усиления давления на рулевые рычаги, из-за чего и происходит изменение угла колес.

Этот узел ТС является одним из наиболее значимых. Кулак поворотный является основанием для ступицы и за счет шаровых опор крепится к другим деталям. Изготавливается деталь обычно из стали, благодаря чему она может выдерживать колоссальные нагрузки.

При всем этом, деталь должна быть максимально облегченной, для улучшения амортизации и управляемости.

В УАЗ Буханка главная передача и дифференциал у переднего моста и у заднего по конструкции аналогичны. Поворотный кулак входит в узел шарового шкворня. Он принимает на себя ту нагрузку, которая во время движения приходится на мост. Тем более эти нагрузки велики во время езды по пересеченной местности.

Что может случиться с поворотным кулаком

Поворотный кулак — одна из самых долговечных деталей автомобиля, однако и его повреждение – вопрос времени. Если поворотный кулак выходит из строя — его замена является лучшим вариантом решения проблемы.

  1. Чаще всего трескается защитный кожух и внутрь него попадают пыль и песок, отчего шкворневый узел довольно быстро начинает изнашиваться. При профилактических осмотрах обязательно нужно проверять целостность кожуха.
  2. Иногда на нем появляются потеки масла, показывающие, что стык сальника с полуосью неплотный. В этом случае меняется сальник на новый.
  3. При регулярной эксплуатации автомобиля на бездорожье (нужно учитывать, что буханка все-таки внедорожник) шкворневой узел довольно быстро изнашивается, отчего в подвеске появляются зазоры и в автомобиле наблюдается увеличение люфта колеса, приводящее к нестабильности рулевого управления. Если во время движения буханки по неровному рельефу слышны характерные стуки, значит кулак требует замены.

Ремонт поворотного кулака потребуется в случае:

  • необходимости замены вкладышей или сальника узла;
  • деформации поворотного кулака, что требует замены шаровой опоры;
  • при износе шарового шкворня.

Часто дефекты поворотного кулака появляются в результате некачественного подбора несоответствующих комплектующих, установленных во время сборки.

Поворотный кулак выйдет из строя при несоответствии:

  • диаметра опоры и полусферы;
  • толщины вкладышей;
  • толщины и посадочного места сальника.

Как защитить кулак от износа

Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.

При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.

Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.

Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.

Грамотный ремонт фронтального моста УАЗ «буханка»

УАЗ 3741 — вэдовый российский грузопассажирский автомобиль, в прошлые годы выпускавшийся под индексом УАЗ 452. За соответствующую форму кузова получил народное прозвище «буханка». В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 4 ведущих моста с неблокирующимися дифференциалами, передающими усилие на нашему клиенту остается 4 колеса.

Задний привод неизменный, фронтальный — подключаемый. Мосты унифицированы с УАЗ 31512. Грузоподъемность — 850 кг. Клиренс — 220 мм. Ремонт фронтального моста УАЗ 3741 требуется нечасто, так как конструкция его достаточно надежная. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Однако время от времени нужно снимать мост. И делать это приходится самостоятельно, потому что центры по обслуживанию УАЗ встречаются не всегда.

Ремонт передней подвески — УАЗ Patriot, 2.7 л., 2011 года на DRIVE2

Собрался я в Питер поехать на праздники. В прошлой дальней поездке меня сильно утомляла вибрация руля. Вот и решил перед поездкой установить демпфер.

Просмотрев 4 страницы ссылок, которые выдал Яндекс, пришел к выводу, что только в одном месте ясно говорят, что ставят демпферы, остальные их только продают. Поехал к ним, встретил меня солидный такой мужик, в возрасте, тучный, с бородой — на попа похожий. Я говорю поставьте мне демпфер.

Отвечает «нивапрос, но расскажите о симптомах, которые заставляют Вас его хотеть». Ну, говорю, во-первых, в колее иногда руль бьет туда-сюда в диапазоне +/- 5-10 градусов, во-вторых, сильно чувствую руками неровности на хреновой дороге, хочется вцепиться в руль изо всех сил, а то страшно потерять управление.

Я несколько удивился, т.к. каждый раз, как в сервис заезжал, просил проверить ходовку и рулевое. Правда каждый раз все ограничивалось только беглым осмотром. Потом услышал цену — вообще выпал в осадок. Правда вышел из осадка раньше, чем жаба успела что-то сообразить, и согласился. Вот перечень деталей и работ:

Съездил я в Питер на починенной машине — СУПЕР! Потраченных денег не жалко! Машина вообще по-другому идет. Боковой ветер не мешает. При интенсивном торможении не рыскает. Руль держу двумя пальцами на скорости 120. Курсовая устойчивость кардинально улучшилась.

Особое удовольствие доставляют новые пружины. Что за пружины поставили — мне не сказали, секрет фирмы, т.к. подобраны ими для других патриотов методом проб и ошибок. Иномарочные какие-то. У этого мужика тоже патриот, причем уже четвертый.

А внутренний двор сервиса заставлен патриотами и прокаченными хантерами. Подвеску ни мягкой, ни жесткой назвать нельзя — она упругая. Очень приятно ехать стало! Плюс получился небольшой лифт — было от диска до крыла 28 см, стало 31,5 см.

Замена сальников моста УАЗ Патриот

Как заменить сальник заднего моста.
Замена сальника редуктора моста на УАЗ Патриот:
Правильно установленные качественные сальники служат очень долго.
Никогда не устанавливайте повторно бывшие в работе снятые сальники.
Приобрести качественные сальники.
Если качественные сальники быстро начинают течь, то причину следует искать не в сальниках, а в регулировке моста, креплении и качестве карданного вала, крестовинах, подвесном подшипнике.
— Открутить карданный вал.
— Открутить гайку крепления фланца (гайка вала ведущей шестерни редуктора заднего моста).
— Снять фланец.
— Извлечь сальник из горловины редуктора плоской отверткой.
— Очистить место установки сальника средством для обезжиривания (уайт-спирит или керосин).
— Перед установкой внутреннюю часть сальника, ту, которая должна контактировать с валом и маслом, смазать трансмиссионным маслом.
— При установке в качестве опрессовки иногда используют старый сальник. Такой сальник желательно промыть, чтобы «не занести инфекцию».
— Процесс установки сальника на место должен быть аккуратным, без перекоса как в результате установки, так и в процессе запрессовки.
— После установки внутреннюю (рабочую) часть сальника, т.е. места трения, еще раз смазать жидкостью, в которой он будет работать — трансмиссионным маслом.
— Установить детали в обратном порядке. При установке фланца при затяжке гайки проворачивайте его за фланец, чтобы ролики подшипников встали на место.

Регулировка главной пары моста УАЗ Патриот

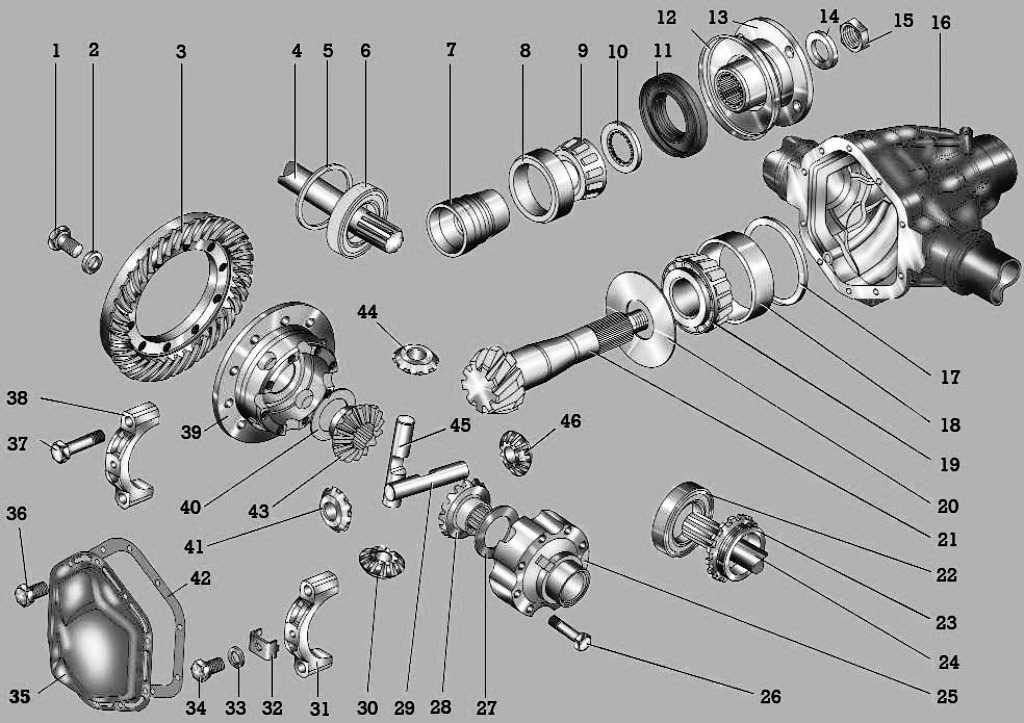

1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи

Мост УАЗ Патриот регулируется подбором регулировочных колец и затяжкой подшипников дифференциала и главной передачи.
Подбором регулировочных колец обеспечивается правильное зацепление шестерен главной передачи. Правильность зацепления шестерен главной передачи проверяется по пятну контакта.
Правильность затяжки подшипников определяется суммарным моментом, величина которого измеряется в Н·м. Естественно на практике никого не интересуют эти единицы измерения. Процесс затяжки подшипников определяется исключительно способностью и опытом мастера. Для проверки правильности настройки моста используются специальные измерительные приборы.

После ремонта и регулировки моста УАЗ Патриот он не должен «гудеть» с самого начала эксплуатации. Если в первые дни эксплуатации мост гудит, то после обкатки гул не исчезнет. Во время обкатки исправный и правильно отрегулированный мост не гудит. Без надлежащего ремонта «гудящие» мосты меньше гудеть не будут.

Замена сальника ведущей шестерни редуктора переднего моста УАЗ Патриот

Заменяйте сальник при обнаружении утечки масла из-под фланца редуктора.

Утечка масла может быть вызвана также избытком масла в картере моста или засорением сапуна

Вам потребуются: торцовая головка на 27, вороток, отвертка с плоским лезвием, динамометрический ключ.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля.

Поднимите и установите переднюю часть автомобиля на опоры.

Зубилом делаем метки на фланцах редуктора и кардана

2. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста, выньте болты и отведите вал в сторону (см. Снятие и установка карданной передачи)

3. Отверните гайку крепления фланца вала привода переднего моста

Снимите фланец с отражателем (рис. 4)

4. Поддев отверткой, извлеките сальник из картера моста.

5. Оправкой подходящего размера запрессуйте новый сальник на место.

6. Установите детали в порядке, обратном снятию.

7. Затяните гайку фланца вала ведущей шестерни переднего моста, проворачивая вал за фланец, чтобы подшипники сели на свое место (см. «Регулировка подшипников главной передачи переднего моста»).
